Какая должна быть толщина у стенок вентиляции

Металлические трубы: какой вид лучше использовать

Трубы могут быть выполнены из таких материалов, как:

  • черный металл (сталь);
  • медь;
  • нержавеющая сталь.

Металлические изделия характеризуются высокой прочностью, надежностью и долговечностью.

Черный металл

Как правило, в отоплении применяют черные стальные трубы без покрытия. Оцинкованную сталь использовать бесполезно – при температуре более 70º покрытие внутри не будет держаться (оцинковка применяется на холодном водоснабжении).

Стальные конструкции по способу изготовления бывают электросварными и цельнокатаными (устойчивость к коррозии и прочность у них одинаковая).

Фото 1. Отопительные трубы, изготовленные из чёрного металла. Данный тип изделий не всегда подходит к интерьеру.

Трубы различаются по внутреннему условному диаметру (ДУ). ДУ 15 мм соответствует размеру ½ дюйма, ДУ 20 мм соответствует размеру ¾ дюйма.

Толщина стенок у стальных изделий для отопления должна быть 2,8 мм или 3,2 мм. При покупке нужно выбирать изделия российского производства, изготовленные по ГОСТ, с сертификатом соответствия. На рынке очень много некачественного материала из Китая с неизвестным составом стали и тонкими стенками.

Хорошая стальная труба отопления практически не подвергается коррозии по причине отсутствия кислорода в теплоносителе.

Соединять такие изделия рекомендуется методом газовой или электросварки.

Нержавеющая сталь

Системы отопления, выполненные из нержавеющей стали, отличает высокая прочность, надежность, устойчивость к коррозии, удобство монтажа. Недостатком является высокая стоимость материала, фитингов и специального инструмента.

Трубные конструкции отопления из нержавеющей стали бывают двух видов:

  • жесткие прямые с системами пресс-фитингов;
  • гибкие гофрированные с системами резьбовых или компрессионных фитингов.

При выборе изделий из нержавеющей стали предпочтение следует отдавать жестким прямым трубам с системами пресс-фитингов, которые имеются, например, у VALTEC.

Фото 2. Трубы для систем отопления из нержавеющей стали. Изделия подключены к отопительным радиаторам.

Гибкие гофрированные применять в квартирах не рекомендуется:

  • Профиль конструкции создает повышенное сопротивление для теплоносителя, из-за чего трубы шумят.
  • Они неудобны для скрытой прокладки (необходим доступ к резьбовым фитингам).

Медь

Медные трубопроводы бывают жесткими, в виде прямых отрезков и мягкими, в виде бухты. Для открытой прокладки в системе отопления используют, как правило, жесткую трубу с повышенной толщиной стенки. Мягкая по причине своей кривизны не украшает помещение – ее используют, например, для подачи топлива в котельные частных домов.

Особенности жесткой медной трубы:

  • Большая прочность и температурная стойкость.
  • Эстетичный внешний вид.
  • Высокая теплопроводность – можно использовать в дизайне вместо радиаторов.

Фото 3. Медные трубы для отопления квартиры, подключенные к радиаторам. Считаются одними из наиболее эффективных конструкций.

Сопротивление вентиляционных труб

Как и водопроводные трубы, воздуховоды различаются своей пропускной способностью или сопротивлением. Обычно воздуховоды строят из кирпича или похожего материала, однако мы рекомендуем использовать полимерные или металлические трубы для вентиляции, ведь они обладают самой низкой сопротивляемостью.

Если вы всё же решили использовать кирпич, то делая кладку, обязательно следуйте правилам:

  1. Делайте кладку идеально ровной, не допускайте каких-либо перекосов и выступов;
  2. Тщательно заполняйте швы раствором, после чего удаляйте излишки, создавая гладкую поверхность внутри трубы;
  3. Изготавливая кирпичный воздуховод, соблюдайте вертикаль, однако если таковой возможности нет, то вы можете допустить отклонение в 30 градусов.

Возвращаясь к полимерным и металлическим трубам, стоит сказать, что это идеальный вариант для устройства системы вентиляции. Основное их преимущество заключается в гладкой внутренней стенке, которая не создаёт помех на пути у воздуха, что даёт максимально продуктивную тягу. Среди остальных преимуществ таких труб стоит также выделить простоту монтажа, ведь подвесить лёгкие готовые трубы гораздо проще, чем выполнять кладку из кирпича.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

  • Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
  • При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
  • Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

  • среднюю температуру внутри и снаружи;
  • геометрическую форму воздуховодов;
  • шероховатость внутренней поверхности, которая зависит от материала труб;
  • сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

Источник

Последствия плохой вентиляции

При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.

Запотевание окон при недостаточной вытяжке

При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.

Функции, виды, выбор вытяжного устройства

Важность вытяжки в месте приготовления пищи очевидна, ведь ее основные задачи:

  • отвод из рабочей зоны воздуха, загрязненного продуктами сгорания, дымом, испарениями, запахами;
  • снижение влажности и температуры воздуха у плиты для более комфортной работы;
  • обеспечение условий, препятствующих появлению и размножению нежелательных микроорганизмов;
  • увеличение долговечности кухонной мебели, бытовых приборов и предметов интерьера, на которые не будут оседать копоть, жир и грязь;
  • обеспечение притока чистого воздуха вместо отведенного с загрязнениями;
  • создание комфортных условий для работы на профессиональных кухнях и благоприятного проживания в частных владениях возле помещения кухни.

Вытяжка соединяясь трубами воздуховода с шахтой вентиляции, помогает удалению загрязненного воздуха наружу.

На кухнях устанавливают вытяжки следующих видов: плоские, наклонные, встраиваемые, Т-образные, островные, угловые, купольные, телескопические.

Для отвода всего объема загрязненного воздуха размеры вытяжки обязательно должны совпадать или быть больше, чем у варочной поверхности. Минимальная производительность (м3/час) вытяжного оборудования должна минимум в 10 раз превышать объем помещения кухни.

Рекомендуемая высота установки вытяжки:

  • над газовой плитой – 0,75-0,85 м;
  • над индукционной или электрической плитой – 0,65-0,75 м.

Какой должна быть высота?

Вытяжки для кухни бывают различными и по высоте. Максимальная высота купольной модели – 125 см.

На фото ниже представлены примеры приборов разной высоты (листайте вправо).

Высота прибора обязательно выбирается в зависимости от общей высоты помещения и высоты кухонного гарнитура. Техникой безопасности регламентировано минимальное расстояние между вытяжной поверхностью и плитой. Как правило, эта величина равна 65-75 см. Уменьшение этой величины чревато воспламенением и порчей техники из-за постоянных высоких температур. Встраиваемая или купольная вытяжка должны находиться на расстоянии более 65 см от электроплит, а для газовых плит эта величина равна 75 см.

Требования к трубопроводам

Предписанные нормы разрешают использование различных труб и трубной арматуры, которые не запрещены в строительстве. Рекомендуется использовать изделия одного производителя и стараться избегать прямых переходов между полимерными и стальными трубами.

Нельзя прокладывать трубопровод на неутепленном чердаке или в подпольном пространстве, если в них температура может опускаться ниже -20 градусов. Однако разрешен монтаж расширительного бака из негорючих материалов в чердачном помещении.

Трубы необходимо располагать таким образом, чтоб они оставались доступны для технического обслуживания и ремонта. Замуровать их в конструкции пола и стен разрешается лишь в случаях, когда эксплуатационный гарантийный срок превышает 40 лет.

Осуществляя скрытую прокладку, необходимо предусмотреть наличие люков в местах соединения. Полимерные трубы рекомендуется оставлять открытыми в местах, в которых исключены на них воздействие УФ-излечения, механические повреждения и прочие влияния. Нельзя прокладывать магистрали через перегородочные поверхности без установки негорючих защитных гильз.

Нормативы температуры воздуха по ГОСТу

Параметры температуры жилых помещений регулируются нормативным актом – СанПиН 2.1.2.2645-10, ГОСТ Р 51617-2000 Жилищно-коммунальные услуги и общие технические условия, где регламентирован температурный режим комнат от 18 °С зимой, от 20 °С – летом. Есть норматив в Постановлении Правительства № 354 об угловых комнатах и холодных регионах, где принимается иная допустимая норма.

Нормативная температура воздуха в жилых помещениях установлена не ниже +18°С (в угловых комнатах +22°С), в районах с наиболее холодной пятидневкой (обеспеченностью 0,92) -31°С и ниже, температурный режим устанавливается +20°С (в угловых комнатах +22°С). Невыполнение нормативного, а не комфортного теплового режима считается нарушением.

В угловых квартирах

Ранее ГОСТ действительно устанавливал особые правила для угловых квартир – на 2 градуса выше обычных. На сегодняшний день температурный режим устанавливается и регулируется Постановлением Правительства РФ от 06.05.2011 № 354.

Наружных стен

Создатели СНиП 23-02-2003 считают, что перепад температуры между внутренним воздухом и поверхностью снаружи должен быть не больше 4 градусов. То есть если минимальный предел для жилого помещения составляет 18 °С, то стена в среднем не должна быть холоднее 14.

Читать дальше: Когда приходит компенсация за коммунальные услуги

Когда это правило нарушается, можно сделать вывод, что дом недостаточно утеплен, возможно, швы требуют обновления. Об этом должна позаботиться УК, обслуживающая строение.

В соответствии со СНиП температура поверхно­сти пола в жилых помещениях должна быть не ниже 16° С (как правило, превышает минимально допустимую и колеблется от 18 до 20° С.).

СНиП 41-01.2003 устанавливает нормальную температуру для подогреваемых полов:

  • 26 °С для помещений, где люди находятся постоянно;
  • 31 °С для помещений, где люди пребывают временно.

Детским учреждениям рекомендуется поддерживать пол в максимальном режиме 24 °С.

Как сделать вентиляцию максимально продуктивной

Чтобы сделать вентиляционную систему качественной, необходимо тщательно вымерить все составляющие системы и установить их в соответствии с технологическими нормами, однако это только часть необходимой работы. Дополнительную эффективность вашей системе добавит приточная вентиляция, которую также необходимо тщательно продумать.

Если в помещении, где вы собираетесь делать вентиляцию, не будет какого-либо источника свежего воздуха, то такая система будет «задыхаться», не раскрывая всего своего потенциала. В некоторых случаях помогает регулярное проветривание, однако эффективностью такая система тоже не выделяется, поэтому в закрытых помещениях практически всегда необходимо предусматривать приточную вентиляцию.

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов.

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

  • от диаметра 100 мм к размеру 110х55 мм;
  • от диаметра 100 мм к размеру 120х60 мм;
  • от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Система для отвода продуктов горения

Для отопления частных домов зачастую используют газовые колонки, которые подключают к вентиляции для вывода продуктов горения. Здесь мы не станем говорить, как правильно делать такую систему, ведь в данном случае самодеятельность – это большой риск не только здоровью, но и жизни человека.

Заключение

Система вентиляции – необходимая часть большинства загородных домов, погребов и прочих сооружений. Чтобы правильно спроектировать такую сложную конструкцию, необходимо иметь определённые знания и строительный опыт, ведь некачественная система вентиляции зачастую полностью лишается своего смысла, поэтому иногда стоит воспользоваться услугами специалистов, занимающихся подобным на протяжении долгих лет.

Система, построенная профессионалами, всегда будет отличаться своей эффективностью от самоделки, особенно не к месту экономия на профессиональной работе в организации выведения продуктов горения.

Обязательные условия проживания

Санитарные нормативы температурного режима прописаны в «Санитарных правилах и нормах». Отклонения от требований СанПиН создают некомфортный микроклимат в помещении. В СанПиН определены параметры микроклимата, их нормативы.

Микроклимат состоит из температуры в помещении, которая является совокупным показателем, и состоит из:

  • температуры воздуха;
  • поверхностей;
  • относительной влажности воздуха;
  • скорости движения воздуха;
  • интенсивности теплового облучения;
  • уровня воздухообмена.

Температура воздуха в производственных, учебных и офисных и жилых помещениях, устанавливается с учетом периода года. По нормативам, установлены два сезона:

  1. холодный, когда на улице ниже +10°С;
  2. теплый, при температуре на улице выше +10°С.

При расчете требований по санитарным нормам, учитываются человеческие затраты энергии в помещении. Температура сверх установленных расчетов, имеет такое же негативное влияние на организм человека, как и пониженная:

  • ухудшается общее состояние организма;
  • возникают простудные, инфекционные заболевания, проблемы с сердцем;
  • снижается продуктивность работы;
  • атмосфера в помещении может быть не допустимой для нахождения в нем человека.

Читать дальше: Количество товара участвующего в акции ограничено

При высоких энергозатратах работы, жаркий микроклимат в помещении является опасным для жизни человека.

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со  и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:

  1. Расчет воздухообмена по количеству людей:

    L = N * Lnorm, где

    L  требуемая производительность приточной вентиляции, м³/ч;

    N  количество людей;

    Lnorm  норма расхода воздуха на одного человека:

    •      в состоянии покоя (сна)  30 м³/ч;
    •      типовое значение (по СНиП)  60 м³/ч;
  2. Расчет воздухообмена по кратности:

    L = n * S * H, где

    L  требуемая производительность приточной вентиляции, м³/ч;

    n  нормируемая кратность воздухообмена:
    для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

    S  площадь помещения, м²;

    H  высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

  • Для отдельных комнат и квартир  от 100 до 500 м³/ч;
  • Для коттеджей  от 500 до 2000 м³/ч;
  • Для офисов  от 1000 до 10000 м³/ч.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Устройство пластиковых вентканалов

Размеры вентканалов для частных домов этого типа бывают разными. Но различаться такие конструкции могут не только по диаметру или форме сечения, но и по виду использованного для изготовления материала. В частных домах допускается устанавливать вентканалы:

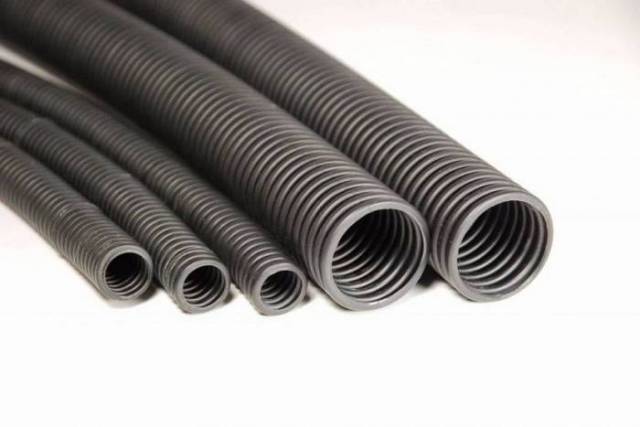

  • полиэтиленовые;

  • поливинилхлоридные;

  • полипропиленовые.

Преимуществом первого типа воздуховодов при этом является гибкость и износостойкость. Достоинством конструкций ПВХ считается в первую очередь устойчивость к воздействию повышенных температур и УФ-излучения. Основным плюсом полипропиленовых вентканалов является химическая инертность.

Материалы для выбора коробов для кухни преимущества и недостатки

Короб для вытяжки на кухне может быть изготовлен из следующих материалов:

  • пластика;
  • металла;
  • гипсокартона;
  • дерева или МДФ панелей.

Пластиковая конструкция

Пластиковые вентиляционные короба обладают такими преимуществами:

  • малый вес и простота обработки, по сравнению с другими материалами, за счёт чего монтаж прост даже для новичков;
  • высокий уровень звукоизоляции;
  • стойкость к повышенной влажности;
  • встроенная или наружная установка на стены даже с минимальными несущими способностями;
  • лёгкость очистки от любых видов загрязнений;
  • срок эксплуатации до 10 лет без потери эстетических свойств.

Недостатки пластиковых изделий:

  • круглые и прямоугольные пластиковые конструкции неустойчивы к внешним механическим воздействиям, в результате которых образуются вмятины, трещины;
  • выцветание под действием прямых УФ лучей или потеря насыщенности цвета, по сравнению с первоначальным;
  • не подходят для вентиляции промышленных помещений, в которых применяется мощное оборудование или повышенный уровень пожароопасности.

Конструкция из металла

Металлические каналы для вентиляции производятся из нержавеющей, оцинкованной, покрытой порошковой краской стали, алюминия. Срок эксплуатации до 50 лет, отличаются высокой прочностью, способностью выдерживать перепады температур и вибрацию.

Однако стоит учитывать и недостатки вентиляционных коробов для вытяжек на кухне из металла:

  • высокая сложность монтажа;
  • невозможность крепления к стенам с малой несущей способностью;
  • снижение коррозионной стойкости при повреждении защитного покрытия;
  • высокий уровень шума и вибраций;
  • стоимость выше, чем у каналов из других материалов.

Металлические каналы для вентиляции

Конструкция из гипсокартона

Установка короба из гипсокартона на кухне выгодна по таким причинам:

  • лёгкость конструкции;
  • повышенная огнестойкость и оптимальная влагостойкость;
  • простота обработки.

Недостатками являются:

  • хрупкость, существенно усложняющая транспортировку и монтаж;
  • низкий уровень шумоизоляции;
  • высокие требования к герметизации гипсового слоя внутри материала, так как при попадании влаги он теряет свои свойства;
  • неустойчивость к механическим воздействиям.

Короб декоративный из древесины

Деревянные декоративные короба для вытяжки на кухне могут легко сочетаться с предметами интерьера и естественно вписываться в общую концепцию оформления.

Декоративные короба из дерева имеют следующие преимущества:

  • натуральный материал, обеспечивающий оптимальный микроклимат, регулировку уровня влажности воздуха;
  • простота обработки, монтажа;
  • хорошая шумоизоляция;
  • высокая прочность.

Недостатки деревянных конструкций:

  • низкая влагостойкость, приводящая к появлению плесени, грибка, гнили;
  • при незначительных механических воздействиях на поверхности могут образовываться дефекты (царапины, вмятины, трещины);
  • повышенное поглощение влаги, в результате которой увеличивается вес конструкции и при плохом креплении она может сорваться;
  • нежелательный контакт с материалами, которые не впитывают влагу, так как на стыках начнёт появляться конденсат, приводящий к потере свойств древесины.

Влияние температуры на тягу

Температура также играет немаловажную роль в устройстве вентиляционной системы. Чтобы добиться идеальной циркуляции воздуха, необходимо создать такие условия, в которых температура воздуха с одного конца воздуховода будет сильно ниже температуры воздуха у другого конца.

Проблема с тягой, вызванная низкой разницей температур, является одной из самой распространённой, ведь даже правильно вымеренная система не будет работать в неподходящих условиях. Решить такую проблему достаточно просто: утеплите воздуховод, чтобы уменьшить потерю тепла, оставив разницу с воздухом улицы на должном уровне. Утепленная труба воздуховода будет отличаться не только хорошей тягой, но и долгим сроком службы, ведь утеплитель на верхней части канала избавит трубу от конденсата, который медленно, но верно её разрушает (прочитайте: “Как сделать утепленную вентиляционную трубу – выбираем материал и способ утепления”).

Особенности обустройства

Вне зависимости от типа вентиляции, она состоит из двух составляющих:

  • Приточный канал;
  • Вытяжная труба.

Задача труб — обеспечить циркуляцию воздуха, которая осуществляется из-за разницы давлений снаружи и внутри строения, либо вентилятором.


Вентиляция состоит из приточной и вытяжной трубИсточник moyavtomagazin.ru

Монтаж выполняется после составления плана разводки для всех помещений здания

При расчетах важно учитывать множество факторов: скорость потока, производительность системы, движение воздушных масс и т. д. После точного планирования и расчетов начинается монтирование пластиковых воздуховодов

Данный процесс достаточно прост, но имеет ряд особенностей:

После точного планирования и расчетов начинается монтирование пластиковых воздуховодов. Данный процесс достаточно прост, но имеет ряд особенностей:

  1. Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений. Если таковые создаются, то они должны входить в расчет общей производительности системы.
  2. Пластиковые детали должны герметично примыкать друг к другу. Все щели промазывают герметиком.
  3. В трудных местах допускается использование гофров. Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
  4. Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
  5. При закупке материала надо рассчитывать на некоторый запас — как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.


Гофры — полужесткие воздуховоды, которые состоят из проволочного каркаса и пластмассовой оболочкиИсточник ownerprofit.ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
