Устройство, правила эксплуатации и прочистки вентиляционных шахт жилых домов: типы узлов прохода

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

  1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
  2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
  3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока

Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли

Прибор может подогревать воздух до комфортной температуры

Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

  1. точка забора свежего воздуха;
  2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
  3. воздуховоды;
  4. диффузор, через который подается свежий воздух;
  5. вентиляционная решетка для забора отработанного воздуха;
  6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Естественная и искусственная вентиляция

Системы воздухообмена в многоквартирных домах подразделяются на:

  • естественные, когда воздух поступает через отверстия в стенах и окна;
  • искусственные (механические), когда перемещение воздушных масс происходит принудительно.

Естественная вентиляция хороша дешевизной и простотой обслуживания. Из минусов нужно отметить значительный диаметр вентиляционной шахты и зависимость от погодных условий.

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

  1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
  2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
  3. Крепится уплотнительная прокладка с применением жидкого герметика.
  4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
  5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т

к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.

Для чего необходима чистка воздуховодов?

Несомненно, чистый воздух является одной из основ жизнедеятельности человека. Естественная и принудительная вентиляция способствуют воздухообмену в помещении, делают пребывание в квартире комфортным и безопасным.

Однако увеличение количества грязевых отложений внутри воздуховодов неизбежно приводит к миграции мусора и патогенов в само жилье. Нежелательные частицы перемещаются в квартиру и незаметно отравляют здоровье всех обитателей.

А после удаления грязи со стен шахты и эффективной дезинфекции воздух, попадающий в квартиру, не приносит с собой вредные взвеси или болезнетворные бактерии. Естественная вентиляция и системы с принудительным вытягиванием воздуха начинают работать эффективнее, а само оборудование меньше подвергается износу.


Так выглядит вентканал многоэтажного дома спустя долгие годы эксплуатации. Мельчайшие частички пыли и вредные организмы попадают в жилые помещения с потоками воздуха

Загрязнение вентиляции чревато крайне нежелательными последствиями:

  1. Повышение уровня пожароопасности за счет скопления достаточно горючих частиц: пыли, паутины, наслоений жира.
  2. Снижение эффективности притока и оттока воздуха из-за уменьшения диаметра воздуховода.
  3. Более стремительный износ вентилирующих приспособлений из-за увеличения нагрузки на моторы и постоянный перегрев рабочих узлов.
  4. Ускорение образования последующих грязевых отложений: в каждом месте, где скопилось даже небольшое количество мусора, новая грязь будет оседать быстрее.
  5. Ухудшение общего микроклимата в помещении за счет плохой циркуляции воздуха, повышения уровня влажности и привычной температуры.
  6. Негативное влияние на здоровье человека из-за роста числа болезнетворных бактерий, грибков и аллергенов.

Кроме прямого влияния на здоровье грязный воздух с низким содержанием кислорода провоцирует снижение работоспособности, ускоряет утомляемость. Поэтому чистить вентканалы нужно не только дома: в офисах и иных помещениях с большим числом пребывающих людей нужно чаще проводить плановые обслуживающие мероприятия и дезинфекцию.

Чем опасна загрязненная вентиляция

Вентиляционная система представляет собой сложное инженерно-техническое сооружение, которое обеспечивает воздухообмен внутренней части здания с улицей. Внутренняя часть воздуховодов постепенно загрязняется и становится благоприятной средой для размножения болезнетворных организмов. В воздуховодах поселяются не только вирусы, бактерии, но и патогенные грибы, пылевые клещи.

Загрязненная вентиляция перестает выполнять свою главную функцию – очищать воздух в помещении. Вместо этого она начинает его загрязнять. По данным ВОЗ степень этого загрязнения может превосходить уличный воздух в 8 раз, делая атмосферу токсичной, даже смертельно опасной.

Наиболее известный пример массового заражения людей через вентиляционную систему – это случаи легионеллеза. Групповое нетипичное воспаление легких впервые зафиксировано в 70-х годах в Америке. В России похожий случай был в 2007 году в Свердловской области. Виновниками заражения были признаны системы принудительной вентиляции и горячего водоснабжения.

Для медицинских учреждений вентиляционная система может служить источником обсеменения помещений, где по определению должна быть стерильность.

Кроме риска стать источником болезни, загрязненная вентиляционная система становиться пожароопасной. Противодымные клапаны и огнезадерживающие устройства перестают срабатывать, а по запыленным каналам быстро распространяется открытый огонь.

Загрязнение вентиляции негативно отражается и на энергопотреблении. Система работает с большей нагрузкой, выполняя при этом меньший объем полезной работы.

Сооружение вентканалов из труб

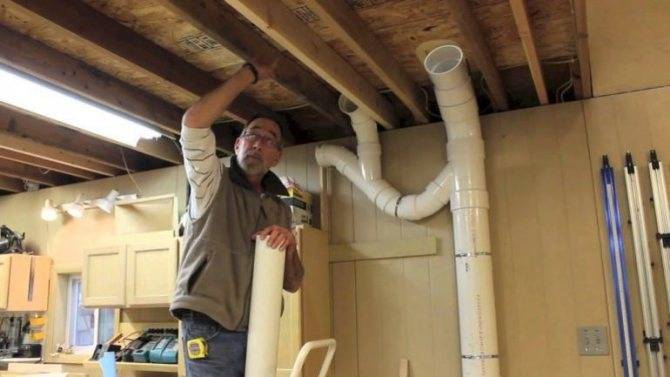

Вентиляцию в кирпичном доме можно сделать и без кладки, используя трубы. Воздуховод из труб сооружается для каждой комнаты помещения, при этом один из его выходов следует расположить на высоте от двух метров от основания дома, а второй — на крыше строения. Через нижнюю часть канала будет поступать свежий воздух с улицы, через верхнюю часть — удаляться загрязненные воздушные массы. О высоте размещения трубы на крыше информация была приведена выше. На нижнее и верхнее отверстие ставятся заслонки, регулирующие поток воздушных масс. Если кухня, ванна и туалет находятся на одной стороне дома, их вытяжные каналы можно объединить на чердаке, установив в местах соединений качественные уплотнители. Трубы вентиляции, выходящие на крышу в обязательном порядке дополнительно утепляются.

При сооружении вентиляционной шахты трубы помещаются во внутреннее пространство стен и затем цементируются

Крайне важно обеспечить качественную герметичность в местах выхода каналов на крышу. Для обеспечения герметичности канала применяются силиконовые или резиновые уплотняющие элементы

Канал и выходное отверстие соединяются между собой гофрой.

Правила сооружения вентиляционных шахт

Устройство системы вентиляции в доме учитывается уже на этапе проектирования сооружения. Вентиляционные шахты должны абсолютно точно соответствовать всем требованиям действующих строительных и пожарных норм.

Важная информация:Вентиляционные отверстия не должны располагаться в наружных стенах, так как это может привести к чрезмерной конденсации водяного пара.

Отверстия для воздухообмена должны быть вертикальными, но если это невозможно, их следует делать с уклоном. Угол наклона должен составлять 60 градусов по отношению к фундаменту здания.

Вентиляционные каналы не следует размещать в помещениях со слишком высокой влажностью. Высокая влажность может вызвать обильное образование конденсата на стенках воздуховода, что со временем может привести к его разрушению.

Также важно знать, что вентиляционные шахты должны быть установлены в специальном положении по отношению к крыше дома. Это связано с действующими строительными нормами

Выход воздуховода на крышу должен быть рассчитан по специальной формуле: От конька крыши до вентиляционного выхода должна быть проведена прямая линия под углом 10 градусов. Точка пересечения укажет требуемую высоту трубы от крыши. Если труба расположена дальше от конька крыши (более трех метров), высота люка должна составлять не менее пятидесяти сантиметров от высоты крыши.

Вентиляционная шахта в многоэтажном доме особенности

Инженерные коммуникации многоэтажного дома — это слаженная, тщательно продуманная система, бесперебойная работа которой обеспечивает комфортное проживание людей в квартирах многоэтажки. Работа вентиляционной системы, казалось бы, происходит сама по себе, на самом деле это не так.

Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

  •  естественная,
  •  принудительная,
  •  смешанная.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.

Устройство вентиляционной шахты многоэтажного дома и их технические особенности

Вентиляционная шахта многоквартирного дома представляет собой полую шахту, выполненную из монолитных бетонных конструкций, оштукатуренной кирпичной кладки. В домах новой застройки для устройства вентиляции применяются полимерные трубопроводы или трубопроводы из облегченных металлов, аэродинамика в таких воздуховодах повышена, они менее подвержены засорам, легче очищаются. Главными условиями для устройства вентиляционных шахт многоэтажного дома являются:

  • полная герметичность,
  •  пожаростойкость,
  •  беспрепятственное прохождение расчетных воздушных масс.
  •  возможность технического обслуживания.

Системы вентиляции с индивидуальными каналами выглядят как вентиляционные окна, объединенные в горизонтальный воздуховод, вмурованный в простенки квартиры или смонтированный по стене, уходящий в вертикальную воздушную шахту. Такая шахта обособлена от соседей, вывод воздуха из квартиры происходит в помещении чердака или над кровлей здания. Такие схемы реализованы в малоэтажных застройках.

Вентиляционная шахта в многоэтажном доме схема

Схема 1

В жилых домах повышенной этажности распространена система вентиляции, где квартирные воздуховоды объединяются в общую шахту. Подключение каналов спутников происходит на этаж или два выше, расположения горизонтального воздуховода. Такая схема чревата перетоком воздуха и попаданием запахов из одной квартиры в другую. Врезка кухонных вытяжек и даже элементарных вентиляторов в санузлах в такую систему лишь усугубит проблему. Решается она путем устройства принудительной вытяжки, расположенной в общей шахте или ее оголовке.

Схема 2

Вентиляционные шахты оканчиваются оголовком, накрытым зонтом из оцинкованного железа или бетонной плитой. Такие меры предупреждают попадание осадков и крупного мусора в шахты. Кладка оголовка должна быть герметична, оштукатурена. Оголовки должны быть пронумерованы по порядку, а так же иметь маркировку расположенных в общей шахте квартирных выводов.

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

Вентиляционные шахты СНИП

Строительные нормы по устройству вентиляционных шахт, параметры кратности воздухообмена, пути создания необходимого в жилом доме микроклимата регламентируются сборником СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Это руководство к действию для проектировщиков, строителей и обслуживающих организаций. Для нормализации же микроклимата жилья можно предпринять самостоятельные шаги :

Такие простые и не замысловатые правила помогут создать благоприятный микроклимат в жилье, избежать проблемы спертого воздуха, образования плесени и грибка.

Зачем чистить вентиляцию

Поддерживать корректную работу вентиляционной системы надо из чисто гигиенических соображений. Ведь ослабление вытяжки приводит в первую очередь к снижению воздухообмена, который узаконен санитарными нормами проживания. Выходящий в вентшахту отработанный воздух забирает с собой частички пыли, излишнюю влажность, а также различного рода микроорганизмы, которые негативно влияют на здоровье человека.

Поэтому к чистке вентиляции в квартире особое отношение. Но, как показывает практика, ею-то хозяева квартир практически не занимаются. Редко кто пытается что-то сделать, чтобы увеличить воздушный отток. Но и это помогает слабо. Поэтому надо разобраться в процессе чистки вентиляции, и если есть возможность проводить ее регулярно. Если не самостоятельно, то хотя бы раз в два-три года вызывать специалиста.

Когда необходимо чистить

Понятно, что мало кто открывает вентиляционную решетку, чтобы заглянуть в вентканал здания

Поэтому стоит обращать внимание на некоторые признаки того, что вентиляционный канал стал меньше своего первоначального размера. Вот несколько таких признаков, которые сильно бросаются в глаза

  1. Вокруг вентиляционной решетки и на ней скапливается пыль и грязь, появляется паутина.
  2. После влажной уборки оседает сразу пыль на поверхности пола и мебели.
  3. Летом в самую жару в квартире не становится прохладно.
  4. Если сквозняки при открытых окнах или входной двери стали значительно слабее или вообще исчезли.

Точно скажет о том, что прочистка вентиляции в квартире необходима. Особенно, если она эксплуатируется много лет. Определить необходимость поможет поднесенное к вентиляционному проему бумажная салфетка. Если салфетка осталась у вентиляционного канала, значит, вентиляция работает хорошо. Если салфетка не держится, то надо бить тревогу. Канал замусорился, а вентиляция не работает.

Точно также можно проверить, если приложить к проему кусочек туалетной или газетной бумаги. Если он прилип к решетке, значит, вентиляция работает по своим параметрам. Если упал, то проблема серьезная, и решать ее надо срочно.

Вообще, доводить до такого состояние вентиляционную систему многоквартирного дома нельзя. Ведь эта сеть имеет несколько уровней, равных количеству этажей. И в каждую квартиру от вертикальной шахты отходят каналы. Поэтом случается и такая ситуация, когда горизонтальный канал из квартиры вроде бы чистый, но отток воздуха слабый. Причина – засорен вертикальный общий канал. И здесь помочь себе каждый не сможет, потому что требуется чистка общей вентшахты, за которую отвечает управляющая компания. А для нее установлены точные нормы, как часто чистить вентиляцию многоквартирного дома, которые она, к сожалению, не выполняет.

Технология и способы проведения чистки

Известно 3 эффективных способа приведения проходов вентиляции в надлежащее состояние.

  • Механический способ. Он целесообразен при очищении вертикальных каналов, в том числе при попадании в них крупных предметов или кирпича
  • Химический метод. Делается промывка проходов с помощью растворяющих грязь, реагентов
  • Автоматизированная прочистка. Является комбинированной с использованием химических и механических средств

Последний способ является наиболее современным. Вентиляционная система в новостройках в большинстве случаев оборудована автоматикой, которая периодически включает очистительный процесс. Вакуумная установка отсасывает мусор и другие загрязнения. Контроль над состоянием стенок каналов осуществляют посредством видеокамеры.

Применяемые механизмы и приспособления

Наиболее распространённым способом очистки является механический способ. Такой метод подразумевает использование как ручного, так и автоматического инструмента для устранения простых загрязнений и завалов.

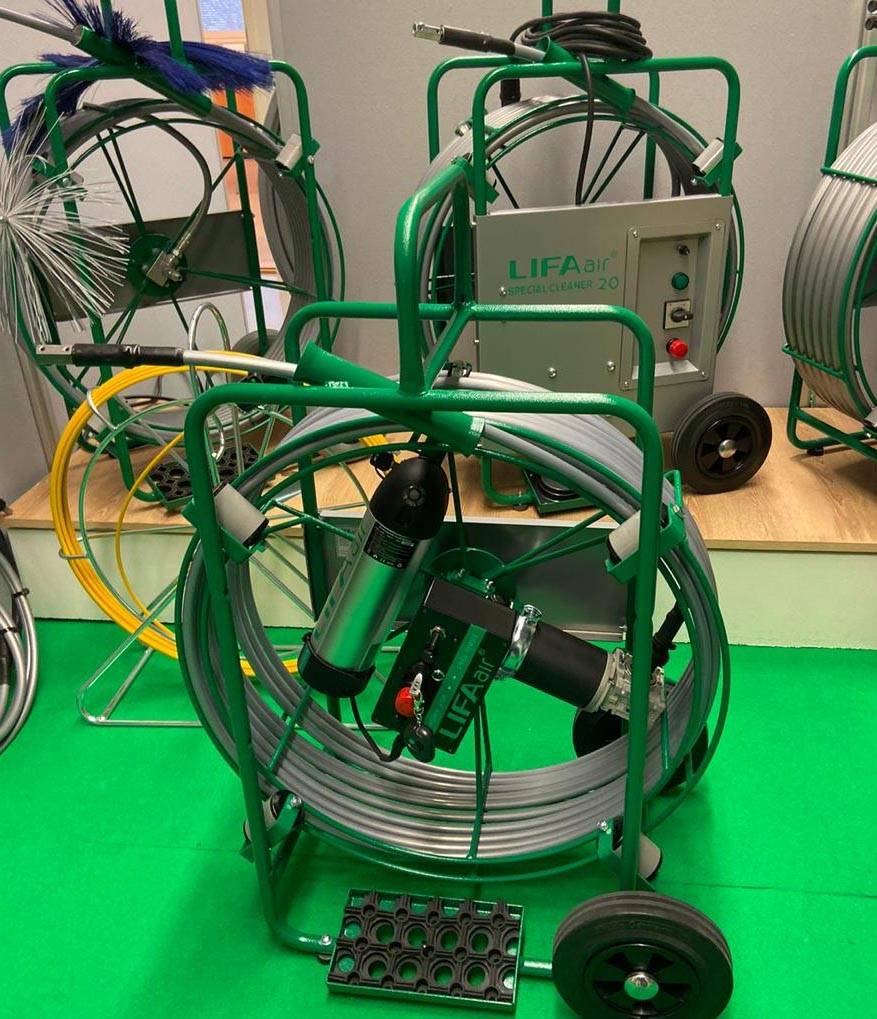

Приспособлениями при механическом способе являются щетки на тросе (возможно дополнение приводным устройством), компрессоры и щеточные машины, состоящие из щеток, гибкого вала, шланга для сбора пыли и пылесоса.

Средства для очистки вентканалов

Для устранения жировых отложений и копоти используется химический способ. На внутренней стороне вентиляционного канала распределяются специальные щелочные средства (некоторые с дезинфицирующим эффектом), расщепляющие жир. Далее система омывается пенным раствором. В современных очистителях химия и эффект пены совмещены.

Стенки промывают 2-5% щелочным раствором, при температуре 55-70°С. Средство выдерживают в канале 15-20 минут. Таким способом хорошо отмываются части вытяжки. Применяемые вещества, должны быть сертифицированными, и безвредными для людей, так как в большинстве случаев проводят ручную мойку.

Для удаления микроорганизмов при очищении воздуховодов проводится дезинфекция системы. Обычно используют баллон с распылителем. С целью достижения максимальной эффективности перед очисткой берут анализ для определения разновидностей патогенных микроорганизмов. На основании анализа подбирают химический состав.

Последствия некачественной вентиляции

Последствиями неграмотно созданной сети воздуховодов могут стать следующие факторы:

  • Нехватка кислорода в помещении;
  • Высокий уровень влажности;
  • Возникновение копоти на стенах кухни;
  • Запотевание окон в помещении;
  • Возникновения грибка на поверхности стен.

Для того чтобы соорудить систему оттока воздушных масс своими руками могут быть использованы изделия двух типов сечения:

  1. Квадратные – устанавливаются в конструкциях принудительного типа с использованием специализированных устройств;
  2. Круглые — используются для монтажа простых систем и являются максимально прочными, герметичными изделиями с прекрасными аэродинамическими показателями.

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

При строительстве вентиляционных каналов допускаются ошибки, которые могут негативно сказаться на работе всей вентиляционной системы. Давайте кратко проанализируем эти ошибки:

  • Отсутствие вентиляционного отверстия в помещениях без окон, с частыми колебаниями температуры и влажности. Отверстие в стене, закрытое решеткой, не дает такой тяги, как вентилятор, и эффективность вентиляции будет низкой.
  • Окна и двери плотно закрыты, вентиляторы не установлены. Если окна и двери полностью герметичны, естественная вентиляция не работает, поэтому в помещении могут появиться запахи, сырость, плесень и грибок;
  • В комнате с камином нет дымохода. В этом случае дым попадает в гостиную;
  • Вентиляционные отверстия не изолированы должным образом, что может привести к потере тяги.

Как видите, существует множество нюансов, которые необходимо учитывать при монтаже вентиляционных каналов. Если вы не уверены, что сможете грамотно выполнить все работы, связанные с их проектированием и установкой – предоставьте эту задачу профессионалам. Конечно, тогда затраты на строительство вентиляции возрастут, но они быстро окупятся благодаря эффективной работе системы и приятному микроклимату в доме!
