Вентиляция гаража, овощной и смотровой ям своими руками: схема, фото

Оснащение

Вентиляция

Для сооружения вентиляции достаточно использовать сантехнические ПВХ трубы. Чтобы обеспечить их «врезку» в смотровую яму, достаточно при заливке стен бетоном или закладке кирпичом оставить необходимые по размеру отверстия. Например, при заливке бетоном вставить соответствующие по диаметру обрезки древесины. Высоту приточной трубы рекомендуется делать на расстоянии 15 см от пола, а вытяжку – на расстоянии 25 см от верхнего края. Многие автовладельцы (и владельцы небольших автосервисов) вообще не делают вентиляции. Для того, чтобы пол в яме был чистым, они попросту засыпают его древесными опилками, что тоже весьма способствует его чистоте и сухости.

Освещение

Для освещения категорически запрещается использования сети 220 Вольт, и это справедливо – в процессе ремонта авто можно по неосторожности «заехать» в осветительный прибор металлическим инструментом, что может закончиться для мастера плачевно. Но и усложнять жизнь, планируя при постройке ямы установку стационарных осветительных приборов, тоже неразумно

Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни. Можно ещё сделать металлические закладные пластины, для светильников на магните.

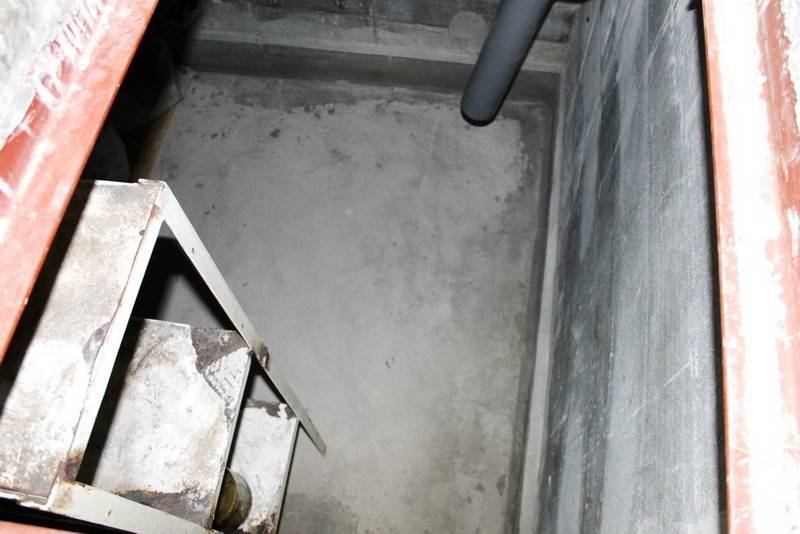

Лестница в смотровую яму

Лестницу, как показывает практика, лучше делать из дерева – при ремонте авто на неё нередко попадают технические жидкости, а с помощью опилок и ветоши деревянная лестница становится «безопасной», то есть нескользкой.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
  • принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Конденсат: причины и следствия

Как сделать вентиляцию в овощной яме, чтобы в демисезонные периоды в помещение не возникал конденсат. Ведь, из-за его образования могут разрушаться не только воздуховоды, но и обрушаться намокшие стены овощной ямы. Чтобы обезопасить себя, необходимо утеплить вентиляционную трубу. В идеале по всей длине. Если это невозможно, теплоизоляция выполняется только на участке от потолочного перекрытия и до зонта, оборудованного в конце воздуховода. При правильном утеплении, срок эксплуатации вентканала увеличится, плюс произойдет и удаление конденсата.

Не стоит забывать и об утеплении стен овощной ямы, ведь этот фактор также препятствует образованию конденсата. Это можно сделать с помощью пенополиуретана. Он помогает добиться полной герметизации ямы. Он представляет собой вспененную консистенцию. При попадании на поверхность застывает. Не образует швов и стыков, сохраняет свои свойства до 50 лет.

Правильная вентиляция, способствует сохранности овощей в осенне-весенний период. Чтобы воздухообмен осуществлялся как положено, необходимо знать, что его кратность в гараже и других хозяйственных постройках должна соответствовать нормам СНиП и равняться 180 м3/ за 1 час.

Чтобы рассчитать диаметр воздуховодов, необходимо использовать формулу:

n – кратность воздухообмена данного помещения

V – объем овощной ямы, выражается в м3.

L – расход воздуха.

После всех выполненных работ стоит протестировать систему вентиляции – проверить тягу с помощью куска бумаги.

У многих в гаражах имеются погреба и подвалы, в которых хранятся всевозможные продовольственные запасы. Но если погреб будет устроен неправильно, то продукты достаточно быстро придут в негодность. Именно поэтому необходима правильная вентиляция погреба в гараже.

Особенности вентиляции в зимний период

Летом вентиляция часто происходит естественным путем. Достаточно открыть дверь минут на 15 и большая часть влаги уходит. Зимой ситуация обстоит немного по другому. Во многом потребность в вентиляции зависит от того, отоплен гараж или нет.

В отапливаемом гараже

Вентиляция в гараже зимой необходима, если гараж отапливается. Особенно это касается печного твердотопливного, газового отопления и буржуек типа «бубафоня». Любые не электрические обогреватели сжигают много кислорода.

Когда автомобиль заезжает в теплый гараж, снег и наледь начинают таять от температуры. Помещение сразу заполняется водяным паром, который резко поднимает влажность. Во влажных, теплых средах без отопления заводится плесень, вывести которую потом будет сложно.

В неотапливаемом гараже

СНиПом была установлена комфортная температура для автомобиля в +5 градусов. При этом зимой наледь и снег испаряются, а влажность не повышается. Кстати, этот документ допускает и вообще отсутствие какого-либо отопления.

Плесень в таких условиях не образовывается в принципе, а влажность более-менее стабильна. Здесь будет достаточно обычной приточно-вытяжной системы, чтобы воздух периодически обновлялся. В рекомендациям ОНТП, для 1 автомобиля достаточно воздухообмена в 150 кубометр/ч.

Вентиляция в подвале и погребе гаража

Зачастую вентиляцию верхнего и нижнего сектора гаража объединяют. В этом случае трубы просто выводятся внутрь помещения. Некоторые оставляют эти части вовсе без вентиляции.

В подвал должна идти отдельная труба и выходить на улицу через крышу. Так получится создать нормальный воздухообмен. Но даже хорошая вентиляция в погребе не решит проблему с влажность. Для этого стоит там поставить ведро с солью, рисом или стакан с тормозной житкостью.

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Устройство и схема вентиляции

Самый простой способ обустройства вентиляции гаража с ямой и подвалом — проделывание небольших отверстий в стене строения. Их обязательно нужно прикрыть решёткой для защиты от проникновения грызунов и других животных. Такая система практически не требует финансовых и временных затрат. При этом она малоэффективна, особенно это касается пространства, находящегося ниже уровня земли.

Стандартная приточно-вытяжная система для надземной постройки гаража не сможет обеспечить необходимых условий для ямы и погреба.

Самым эффективным способом является приточно-вытяжная вентиляция автономного типа, которая делается в дополнение к имеющемуся воздухообмену для надземной постройки.

Схема приточно-вытяжной вентиляции естественного типа для подвала или смотровой ямы гаража:

Трубы притока и вытяжки должны располагаться в противоположных углах.
Приточная труба должна заканчиваться на уровне 20—30 см от пола.
Труба вытяжки размещается максимально близко к потолку (для смотровой ямы к крышке).
Трубы рекомендуется устанавливать максимально горизонтально.
Внешний конец трубы вытяжки должен возвышаться над верхней точкой кровли гаража на расстоянии не менее 50 см.
Верхнее окончание трубы притока размещается на 5—15 см выше уровня земли

Зимой важно обеспечивать очистку приточного отверстия от снега. Увеличивать высоту не рекомендуется, так как это снижает мощность циркуляции.
Для повышения эффективности циркуляции воздуха на трубы устанавливаются дефлекторы

В любом случае трубы нужно защитить от попадания осадков и грязи колпаком.
Труба притока дополняется решёткой для защиты от насекомых, грызунов и других животных.
На трубах в помещении можно предусмотреть заглушки, которые позволят ограничить или прекратить циркуляцию в случае необходимости.
В местностях с холодной зимой трубы необходимо утеплить, чтобы предотвратить промерзание.

К сожалению, естественная система вентиляции имеет один минус — при выравнив

Схема вытяжки воздуха из гаража

Монтаж вентиляции смотровой ямы

Перед началом обустройства системы воздухообмена выполняются подготовительные мероприятия:

  • разработка проекта и схемы с точной разметкой, размерными характеристиками;
  • расчёт количества необходимых материалов, закупка наименований в нужном количестве;
  • подготовка инструмента и помещений для проведения работ (освобождение от посторонних предметов рабочего пространства).

Материалы, необходимые для обустройства конструкции проветривания «углублённых» помещений гаража:

  1. Пластиковые трубы диаметром от 50 до 160 мм. Длина определяется исходя из высоты помещения и расстояния до точки выхода наружу.
  2. Фитинги — муфты, обводы, угольники, заглушка.
  3. Крепёжные материалы (хомуты, саморезы, дюбель-гвозди и др.).
  4. Решётка.
  5. Дефлектор.
  6. Заглушки или другие устройства для перекрытия труб.

Последовательность действий при монтаже вентиляции в яме или подвале:

В полу, стенах и потолке (в зависимости от запланированных мест на схеме) отмечаются места, где нужно сделать отверстия. С помощью перфоратора проделываются отверстия в этих точках

Важно аккуратно рассчитать размеры, чтобы отверстия позволяли протянуть через них трубы выбранного диаметра. В то же время отверстия не должны быть слишком большими, т

к. это затруднит их последующее аккуратное заделывание и увеличит расход материалов.
Последовательно прокладываются трубы приточной и вытяжной линий с их закреплением с помощью крепёжных материалов. Здесь важно соблюсти размерные параметры расположения труб, которые позволят создать нужную тягу.
После прокладки труб монтируются дополнительные элементы (решётки, дефлекторы).
Проверяется работоспособность системы.
Герметизируются стыки между трубами и стенами (потолком, полом). При необходимости открытые участки труб утепляются.

Вентилятор — прибор, который может сломаться или отключиться при отсутствии электричества. В отключённом состоянии через него может проходить ограниченное количество воздуха.

В таком случае потребуется использовать естественное поступление. В связи с этим нужно прокладывать две линии проветривания параллельно или предусмотреть в месте установки вентилятора возможность прохождения воздуха (отверстие делается большего диаметра или разветвляется с помощью фитингов). Эта проблема не является критической, т. к. вентилятор можно просто демонтировать.

Особенности системы вентилирования в гараже

Обычно автолюбители выбирают естественную вентиляцию.

При такой системе разница температур снаружи и внутри гаражного помещения обеспечивает циркуляцию воздуха. Зачастую вентиляцию проводят своими силами. Но летом она не будет хорошо работать, поскольку в теплое время года разницы температур практически не наблюдается, а иногда внутри даже прохладнее, чем снаружи. Более эффективна комбинированная система, при которой оптимизируется удаление воздуха благодаря использованию механического вентилятора.

Принудительная вентиляция обладает максимальной результативностью. Здесь уже нужна двухканальная система, поскольку механическими устройствами обеспечивается приток и отток воздуха. Зато гарантирован постоянный приток свежего воздуха с улицы, а также своевременный отток воздуха из смотровой ямы вместе с излишками влаги, испарениями химикатов и выхлопными газами.

Порядок действий: что важно учесть

Остановимся на основных принципах работы при обустройстве вентиляции смотровой ямы в гараже.

Крайне важно грамотно составить схему устройства всей системы вентилирования. Точно указываются отверстия: в фундаменте, стене, цоколе, куда затем будут помещены воздуховоды. В проекте необходимо учесть следующие факты

В проекте необходимо учесть следующие факты.

  • Площадь помещения.
  • Высота гаража.
  • Количество автомобилей.

Конечно, профессиональные мастера точно выполнят работу грамотно. Но и обычные гаражники тоже нередко делают вполне эффективную, надежную вентиляцию смотровой ямы

Важно при этом учесть и размещение труб, подземное или надземное, постараться составить оптимальный маршрут для воздушных потоков

Можете также посмотреть схему обустройства приточно-вытяжной системы вентилирования.

Оптимальный диаметр вентиляционных труб

Оказывается, многое зависит и от диаметра труб, вентиляционных отверстий. Лучше брать не произвольные значения, а точно все рассчитывать. Когда обеспечивается естественная вентиляция в яме гаража, расчет можно провести следующим образом: на каждый метр площади гаража должно приходиться 15 мм диаметра трубы.

Когда делается одноканальное механическое вентилирование, общая площадь вентиляционных отверстий должна быть равна 0,3% от площади гаражного помещения.

Виды вентиляционных систем


Принудительная система циркуляции В зависимости от способа создания перепада давлений, обеспечивающего циркуляцию воздуха в помещениях, все существующие системы вентиляции делятся на три основных группы. Это:

  • естественная вентиляция;
  • схемы принудительного (механического) воздухообмена;
  • комбинированные системы.

Функционирование систем естественной вентиляции осуществляется за счёт перепада давления и температуры воздушных слоёв, находящихся у пола и на крыше строения.

При наличии даже небольшой разности указанных показателей наблюдается вполне реальное перемещение воздушных масс в направлении от приточного вентиляционного отверстия в сторону оголовка вытяжной трубы, размещаемой, как правило, над поверхностью кровли.

В случае разветвлённой системы каналов с помощью естественной вентиляции не всегда удаётся достичь требуемого качества воздухообмена, обеспечивающего необходимую чистоту воздуха в помещении. В этой ситуации вам придётся смонтировать в гараже специальное оборудование, используемое для принудительного перемещения воздуха в обслуживаемом пространстве. Иногда такую систему вентиляции называют ещё механической, поскольку в её состав входят специальные механические узлы, создающие тягу искусственным путём.

Основное отличие этой системы от рассмотренного нами ранее естественного способа состоит в том, что она может обеспечивать нормальный воздухообмен круглогодично. Такая возможность объясняется самим методом её организации, при котором воздух из помещения удаляется принудительным путём, а поступает в него естественным путём (через приточное отверстие).

Таким образом, перед тем как делать вентиляцию в гараже, вам необходимо будет тщательно проанализировать все «за» и «против» относительно каждого из описанных выше способов внутреннего воздухообмена в помещении.

Поскольку системы принудительной вентиляции относятся к разряду довольно затратных конструкторских решений – автолюбители предпочитают устанавливать у себя в гаражах давно проверенные схемы естественного или комбинированного типа. При выборе класса вентиляционной системы следует учитывать как свои финансовые возможности, так и конструктивные особенности гаражного помещения (в частности – наличие в нём подвала и смотровой ямы).

Особенности воздухообмена гаража

Разберёмся, зачем нужна вентиляция в помещении гаража и непосредственно в смотровой яме. Дело в том, что только вентиляционная система позволяет эффективно выводить излишки влаги из гаражного помещения. Иногда даже наличие качественной гидроизоляции не избавляет от сырости. Это особенно ощущается в холодное время года: при повышенной влаге зимой автомобиль заезжает в помещение с налипшим на колёсные протекторы снегом, который впоследствии оттаивает и приводит к образованию сырости в гараже.

Если гаражное помещение обустроено вентиляционной системой, то лишняя влага вместе с воздушными потоками будет выноситься в вытяжную трубу. Отказ от её использования приводит к возникновению множества проблем, которые не самым лучшим образом отразятся на состоянии и работе транспортного средства. Конструкция гаража подвергнется воздействию грибка и плесени — пребывание в таких условиях небезопасно не только для техники (активизация коррозионных процессов), но и для человека (появление острых и хронических заболеваний).

Некоторые автолюбители ошибочно считают, что для безопасной стоянки транспортного средства достаточно обеспечить сухость гаража, поскольку машина стоит не в яме, а над ней. Но, следуя принципу сообщающихся сосудов, скапливающаяся в яме влага будет распространяться по всему гаражному помещению.

Кроме того, необходимо следить за состоянием ямы, чтобы в ней не образовывались лужи из химикатов с вредными испарениями. Длительное нахождение в такой среде чревато проблемами со здоровьем.

Наиболее распространённой системой воздухообмена является естественная вентиляция. Согласно этой схеме, циркуляция воздуха обеспечивается разницей температур в помещении и на улице. Популярность методики обусловлена лёгкостью монтажа. Однако она имеет существенный недостаток: в летний период перепад температур слабо выражен, порой в гараже бывает даже прохладнее, чем на улице. Все это может привести к отсутствию вентиляции.

Естественная вентиляция

Для оснащения гаражей лучше использовать комбинированную систему, подразумевающую установку механического вентилятора. Максимальная эффективность достигается за счёт использования двухканальной схемы. Это обеспечивает постоянный приток свежего воздуха. И также вместе с излишками влаги из гаража и смотровой ямы будет производиться выведение выхлопных газов и химических испарений.

С целью обеспечения правильной и эффективной работы вентиляция смотровой ямы должна быть грамотно спроектирована. Вначале необходимо определить места расположения отверстий под воздуховоды (цоколь, стены, фундамент)

При этом важно учитывать следующие факторы:

  • площадь гаража;
  • высота помещения;
  • количество транспортных средств.

Если нанять профессиональных мастеров, то они смогут установить правильную комбинированную систему воздухообмена. Однако её можно сделать и самостоятельно

Важно лишь определиться с маршрутом воздушных потоков и способом прокладки труб (надземный или подземный)

Принудительная вентиляция

Стоит учесть, что эффективность воздухообмена во многом зависит от диаметра входных и выходных отверстий и используемых труб. Желательно не устанавливать их наугад, а заранее произвести все расчёты (тем более что, формула совсем несложная). Для естественного воздухообмена необходимо использовать 15 мм трубного диаметра на каждый метр помещения.

При моноканальной механической системе необходимо, чтобы общая площадь отверстий для воздуховодов составляла не менее 0,3% от площади гаража.

Как упоминалось выше, отсутствие вентиляции оказывает отрицательное влияние на здание гаража, автомобиль и человека. Для эффективной защиты от вредных факторов необходимо учитывать некоторые особенности устройства вентиляции в гараже:

  • чтобы обеспечить достаточную тягу в вытяжной трубе, отверстие для неё выполняется в самой высокой точке;
  • используется труба максимальной высоты, при этом расстояние от вытяжной трубы до точки входа воздуха в приточную трубу должно быть более 3 м;
  • выходная труба должна быть защищена от попадания влаги внутрь — для этого используется специальный грибок;
  • желательно учитывать наиболее частое направление ветра, чтобы в соответствии с ним расположить вытяжку.

Конструкции некоторых приточных систем предполагают наличие отверстия, которое выполняется в нижней части гаражных ворот и защищается решёткой.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

  1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
  2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
  3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

  1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
  2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная


Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Преимущества вентиляции

Правильно организованная вентиляционная система погреба и смотрового отсека влечет за собой положительные последствия:

  • нормализуется температурный фон. Для овощного хранилища это означает долгую сохранность продуктов питания, постоянный воздухообмен при сохранении необходимых показателей температуры, которая не опускается ниже ноля даже в сильные морозы;
  • в норме держится количество влаги в воздухе. Это отражается на всех отделениях гаража, а также на качестве содержания автомобиля. При взаимодействии с влагой, металлические поверхности гаража, инструментов, кузова автомобиля корродируют, приходят в негодность. Кроме того, овощи пропадают задолго до весны, постепенно разрушается конструкция смотровой ямы;
  • сухой воздух предотвращает появление плесени, грибка, которые опасны не только для овощных культур, но даже для бетонных, кирпичных элементов строения, смотрового отделения;
  • токсичные испарения технических жидкостей, лако-красочных материалов, жидкого топлива, машинного масла и т.д. благодаря налаженному воздухообмену не скапливаются внутри помещения, не попадают внутрь погреба, смотровой ямы. Ведь, достигая определенной концентрации, они способны нанести вред здоровью человека, легко воспламеняемы.

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

  • диффуз-флюгер;
  • дефлектор;
  • нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха

Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

  • вентиляционных труб;
  • защитных решеток;
  • козырьков для уличных концов труб;
  • дефлекторов;
  • вентиляторов;
  • кабеля;
  • крепежных хомутов;
  • дюбелей и саморезов;
  • молотка;
  • дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Как сделать эффективной естественную вентиляцию

Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:

  1. Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
  2. Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
  3. Для обеспечения вентилирования помещения площадью в 15 м2 с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.

Совет! Таким образом, для естественной вентиляции стандартного гаража в 24 м2 теоретически необходима труба почти в 200 мм. На практике такие вытяжные каналы не используют, вместо одной толстенной трубы устанавливают две «сотки».

Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.

Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
