Делаем навес для авто из дерева, поликорбоната

На какую конструкцию обратить внимание

Выбирая тип навеса, вначале нужно выбрать для него место, это частично определит конструкцию навеса.

Конструкция может возводиться в виде:

  • отдельно расположенного объекта;
  • объект, пристроенный к какому-либо иному сооружению (забор, стена дома и так далее).

Малая масса поликарбоната дает возможность устанавливать более простой вид навеса – козырек. От полноценного навеса он разнится тем, что он будет иметь опорные элементы лишь с одной стороны конструкции.

Козырьки, как правило, закрепляются к стене дома или иной постройки. Если нужно установить такую конструкцию в качестве отдельного объекта, то понадобится установить усиленные опоры на очень качественном фундаменте, так как на него будет приходиться достаточно большая нагрузка.

Навесы во дворе частного дома: фото конструкций в зависимости от области применения

Навесы – это, прежде всего, конструкции, призванные защищать ту или иную территорию от осадков (будь то снег или дождь), жарких солнечных лучей или опадающих листьев. Поэтому, располагают навес во дворе частного дома, в основном, над зонами отдыха и наиболее «проходными» участками.

Навес в виде «козырька»

Можно сказать, что навес-козырек над входом является обязательным – он защищает не только от дождя, а играет роль своеобразной защиты от налипания на ступеньках и порогах мокрого снега, что может повлечь падения и травмы. Есть и еще одна разновидность – навес-пристройка над террасой, с фиксацией одной стороны к стене, под которым может располагаться удобная мебель, барбекю и прочие атрибуты комфортного отдыха. Как правило, укрытия над крыльцом выполняют в одном стиле с основным зданием, с использованием соответствующих материалов и цветовых решений. Например, для дома, выполненного из бруса, подойдет деревянная конструкция с возможным применением кованых элементов.

Навес-пристройка

Можно реализовать навес во дворе для защиты территории от входа до калитки или хозяйственных построек. Такие конструкции имеют довольно крупные габариты и, в большинстве своем, представляют собой навес-пристройку, одна сторона которой крепится непосредственно к стене дома, а другая держится на опорах. Безусловным их преимуществом является то, что можно в любое время года беспрепятственно перемещаться по дорожкам, при этом, в зимний период не придется расчищать их от снега. Также они могут быть стационарными (с опорами со всех сторон) либо смешанного типа.

Навес для бассейна во дворе частного дома

В этом случае, лучше конструировать закрытые навесы во дворе частного дома — фото наглядно демонстрируют преимущество конструкций «тепличного» типа.

Можно воспользоваться раздвижными элементами, с помощью которых в жаркое время открывать мобильные секции, а в ветреную погоду надежно закрывать.

Навес-беседка

Этот вариант навеса – излюбленное дачниками и владельцами загородных домов, строение. Беседки могут быть различных форм: круглые, квадратные, в форме многогранника, а также открытого (конструкция предполагает наличие опор и крыши) или полузакрытого типа (присутствуют боковые стенки). Такие строения размещают обычно в наиболее зеленых живописных зонах участка на возвышенностях.

Навес над детской площадкой

Навес над детской площадкой является довольно востребованной конструкцией для семей. Даже в самую плохую погоду, ребенка очень трудно удержать в доме, поэтому навес, расположенный над качелями, песочницей и турниками, станет хорошим подспорьем для ребенка и его родителей. Кроме того, навес защитит деревянные элементы площадки от осадков и продлит срок их службы.

Навес во двор для защиты автомобиля

Навес над авто обязательно станет незаменимым для владельцев небольших участков, где фактически нет свободного места для возведения гаража. Автомобильные навесы во дворе частного дома (фото демонстрирует различные их варианты) могут послужить и в случае приезда гостей, которым, бесспорно, будет спокойней видеть свое авто на территории участка, а не за его пределами. Кроме всего прочего, монтаж подобного навеса потребует значительно меньших финансовых затрат, чем строительство гаража.

Материалы

Поликарбонат

У дачников он популярен в виде изготовления теплиц, а также навес для машины может быть выполнен из поликарбоната. Защищает от непогоды и других осадков. Внешний вид не нарушает общую картину земельного участка.

Поликарбонат имеет несколько панелей жесткости. Легко и хорошо. В продаже есть «сотовый» поликарбонат, в прозрачном или в «цветном» исполнении. Он не потускнеет под воздействием прямых солнечных лучей, а это в эстетических целях в первую очередь важно, где во дворе дома будут располагаться навесы

Плюсы:

— можно выбрать по размеру и цвету,

— монтаж несложный, поэтому из поликарбоната получится практичный навес над крыльцом.

— небольшой вес;

— огнестойкий;

— прозрачная — значит, сквозь нее хорошо проникает солнечный свет.

— пластик — прост в сборке и установке;

— надежный материал, из которого легко соорудить навес из поликарбоната на автомобиль.

Минусы:

— подвержен быстрому повреждению острыми предметами;

— не выдерживает контакта с аммиаком и другими растворителями;

Летом под конструкцией жарко, поэтому стоит продумать расположение навеса над входом из поликарбоната в тенистую зону.

Производители стараются улучшить качество производства листов поликарбоната, поэтому они изготавливаются с покрытием в виде пленки. По своим характеристикам сводит на нет восприимчивость к ультрафиолетовому излучению. Навес, расположенный над дверью из поликарбоната, достойно защитит загородную местность от негативного воздействия солнечных лучей.

Навесы из поликарбоната для дачи собирают из листов, и они бывают тонкими и толстыми.

— тонкий лист по своим характеристикам должен быть с «неглубокой» обрешеткой, чтобы при эксплуатации не деформировался, тогда, например, козырек над крыльцом из поликарбоната не покоробится;

— толстый лист — не очень гибкий, но в финансовом отношении намного дороже тонкого листа.

Но если все же учесть толстую толщину поликарбоната под навесом, то окажется, что он один из самых надежных. Подводя итог вышесказанному, можно сделать вывод: навес над крыльцом из поликарбоната по своим характеристикам наиболее практичный. На фото ниже представлены практичные навесы из поликарбоната.

Металлический профиль

Навес из металлического профиля или иначе — навес из профнастила, также относится к материалам, широко применяемым на практике владельцами дачных участков.

Металлический профиль обладает отличной огнестойкостью. Если сравнивать с плиткой, то наряду с ней он обладает высокой огнеупорностью. Когда возникает открытый огонь, он не загорается. Это идеальный, экологичный и бюджетный материал для навеса во дворе частного дома. Служит более 10 лет.

Приступив к возведению навеса, нужно ориентироваться на два момента — форму металлического профиля и то, как он будет располагаться.

Древесина

Деревянный навес прочный. Но есть один недостаток — древесина «болеет» и часто поражается синей плесенью. Поэтому необходимо вовремя проводить профилактические мероприятия и обрабатывать такой навес. Можно приобрести устойчивую к гниению породу дерева, но такая покупка обойдется недешево.

Деревянный лучше всего использовать, установив его как козырек над входной дверью. Навес для машины из дерева практически не устанавливается, потому что конструкция массивная. Еще один недостаток — бревна нужно закопать в землю. Поэтому такую ​​постройку можно увидеть только в таком дизайне, когда общий стиль построек — как единое целое.

Металлочерепица

Заготовка металлическая, штампованная, оцинкованная, с полимерным покрытием. Эти легкие навесы прочны и эстетичны. У вас получится навес в виде домика, который примыкает к постройке, его стойки удерживают всю конструкцию.

Плюсы:

— прочный;

— простота установки;

— огнестойкий.

Минусы:

— сильно шумит во время дождя;

— защитный слой легко повредить;

— при небольшом уклоне может быть плохое таяние снега.

Ткани тентовые

Навес от тента нашел широкое применение среди дачников, в силу своей экологичности. Это «большой» навес, поэтому он может закрывать желаемую площадь участка. Он компактен в переноске и прост в сборке, а также имеет небольшой вес. Такими тканями также покрываются навесы «разборного» типа.

Тент, хорошо пропускающий свет и воздух. Под ним удобно находиться. Это не пылеуловитель, так как оседающая на нем пыль легко смывается водой из шланга или дождя.

Также установка навесов из навеса может производиться складыванием материала в несколько слоев. Такая необходимость нужна в тех регионах, где бушуют порывистые ветры. Если установить его как навес для дачи, то достаточно как можно чаще соединять в ненадежных местах с помощью крепежа, называемого «пластиковая клипса», чтобы избежать «перекоса» навеса.

Основные правила для чертежей навесов

Выполняя чертеж навеса, следует учесть, что минимальна высота конструкции (от земли до нижнего края ската крыши) – 2000-2400 мм, максимальная зависит от вида кровельной системы.

Крыша – что учесть в чертежах

Выше мы подробно разобрали, как сделать расчет односкатной кровли для навеса, двускатная крыша рассчитывается по такому же принципу. Угол наклона зависит от выбора кровельного материала и климата в регионе:

  • 45-60о – снежный районы;
  • 9-20о – ветреные местности;
  • 15-30о – универсальный наклон скатов, подходят практически все виды кровельных материалов: профнастил, рубероид, мягкая черепица, шифер, поликарбонат, оцинкованное железо, металлочерепица, ондулин и пр.

Одно- и двухскатные крыши оптимальны для всех видов навесов из дерева, кирпича, бетона, камня, для кованых изделий. Для сварных металлический конструкций, все больше, устраивают арочную кровлю. Чтобы грамотно рассчитать навес из металлопрофиля своими руками, чертежи должны отражать, помимо размеров постройки, радиус дуги крыши.

Справедливости ради, скажем, что сварные и сборные металлоконструкции венчает не только арочная кровля, но и другие виды ферм. Расчет фермы для навеса, расчет конструкции навеса зависят от общих размеров постройки. Самостоятельно вычислить стропильную систему очень сложно, поэтому лучше воспользоваться онлайн калькулятором, обратиться к специалистам или взять за основу готовый проект стандартной фермы, как на фото ниже.

Пример, как сварить ферму для навеса, чертежи типовых конструкций

Материалы

Приведем стандартные материалы, которые подходят для всех типовых чертежей. Для деревянных навесов:

  • Опоры, обвязка по периметру – брус профилированный или клееный, 100*100, 150-150 мм, оцилиндрованное бревно диаметром 200 мм. Расстояние между столбами 1,5-2,0 м.
  • Стропила – доска обрезная 150*40 мм.
  • Обрешетка – рейка 15-20*40, доска необрезная, фанера влагостойкая, ОСБ.

Чертеж деревянного навеса с расчетными размерами основных узлов конструкции

Металлические навесы:

  • Вертикальные стойки – круглая труба диаметром 100-150 мм, пофилированная труба 50*50, 80*80 – для маленьких до 6 м конструкций, 100*100, 150*150* – для больших построек.
  • Ферма для навеса, каркас (верхний и нижний пояс) – профтруба 40*40, 40*60, 30*60 мм – в зависимости от размера конструкции, толщина стенки 2-3 мм.
  • Укосы и ребра жесткости фермы – металлопрофиль 50*25, 40*20, 25*25 мм, толщина – 2 мм.
  • Обрешетка – профтруба 20*25, 20*40 мм.

Чертеж стандартного козырька

Элементы навеса из профильных изделий

В конструкции имеется нескольких основных элементов, среди которых:

  • стойки;
  • закладные;
  • опорные плиты;
  • арки;
  • направляющие;
  • кровля;
  • прочие – ими могут быть, например, освещение и система водостока.

Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.

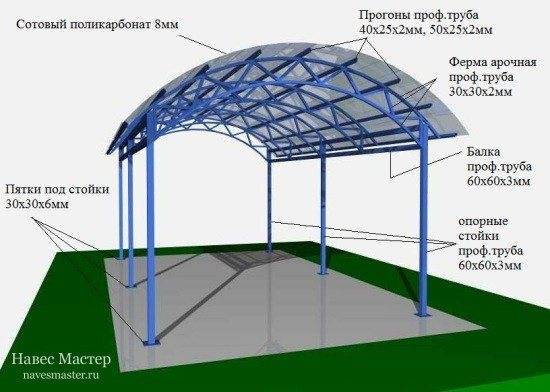

Чтобы возвести на основании чертежа навес из профильной трубы любой формы, задействуют сварку, а также резьбовые или болтовые типы соединений. При создании ферм или прогонов специалисты рекомендуют брать прямоугольные изделия, поскольку на них оказывается существенная нагрузка в поперечном направлении, а именно сверху вниз. При этом практически отсутствуют усилия вдоль оси.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

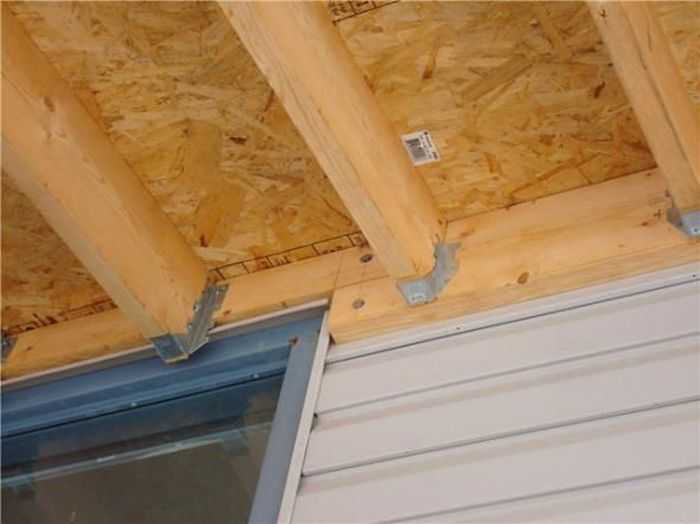

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

  • в козырьке над балконом.
  • в бассейне.
  • в мангале.
  • в автомобиле.
  • в беседке и патио.
  • над крыльцом;

Виды и особенности проектирования

В первую очередь, определяется место строительства.

Проект можно сделать несколькими способами:

  1. Воспользоваться интернетом.
  2. Получить услугу от профессионалов.
  3. Сделать самостоятельно.
  4. Купить готовую конструкцию, с предлагающимся чертежом.

Именно от этого зависит, какое будет опирание:

  1. Консольное. Представляет собой небольшой козырёк перед входом в дом. Поддерживается закладными или менсолами.
  2. Консульно-опорное. Также пристройка к дому, только держится на закладных или кронштейнах. Причём находятся они в стене.
  3. Балочно-опорное. Одна сторона сооружения делает упор на горизонтальную балку в стене, другая стоит на опорах.
  4. Отдельное. Когда держится кровля на опорных стойках.

Технология строительства навеса

Схема соединения конструкции: 1 – Декоративная крышка ТП-03; 2 – Профиль ТП-01; 3 – Уплотнитель ТПУ-01; 4 – Поликарбонат ; 5 – Уплотнитель самоклеющийся; 6 – Саморез; 7 -Лента антипыльная; 8 – Профиль торцевой UP; 9 – Элемент подконструкции.

  1. Подготавливаем место для навеса.
  2. Размечаем точки для опорных стоек. Делаем скважины глубиной 50 см, ручным способом или при помощи бура.
  3. Ведём установку опор и заливаем их раствором. Ждём полного высыхания раствора примерно три дня. Чтобы поверхность не растрескалась, на протяжении трёх дней поливаем её водой.
  4. Далее, ведём выполнение верхней обвязки, где используем электросварочный аппарат.
  5. Закрепляем поперечные элементы сооружения.
  6. Верхняя часть может быть горизонтальной, арочной, двухскатной или односкатной конструкцией.
  7. Сварные швы зачищаем и зашлифовываем.
  8. Делаем грунтовку и покраску металлического каркаса.
  9. Следующим шагом будет крепление поликарбонатных панелей.

Необходимые материалы и инструменты:

  • на опорные столбы, профиль с квадратным сечением 10×10, 8×8, 6×6 см;
  • для прогонов, берём профильную трубу с сечением 6×4 или 6×6 см;
  • для обрешётки – 4×4 см (профильной трубы);
  • арочная конструкция;
  • поликарбонат надёжнее брать 10 мм, так как имеет отличные характеристики и привлекательный вид, удобен в работе;
  • пресс-шайбы и саморезы;
  • щебень, раствор (песок и цемент);
  • шуроповёрт;
  • дрель, нож;
  • циркулярная пила;

Крепление стоек навеса к закладным элементам

Пошаговое руководство:

  1. Делаем заготовки из поликарбонатных плит при помощи циркулярной пилы. Причём, не забываем делать припуски на листах 10-15 см по длине. Во время крепления, защитную плёнку открываем в тех местах, где будет производиться крепление, остальную не трогаем. Так как по ней мы ведём ориентир крепежа. Панели располагаем плёнкой наружу. Именно с этой стороны они защищены от ультрафиолетовых излучений.
  2. Располагаем стыковочный профиль на расстоянии, равному разложенному поликарбонату.
  3. Крепление листов проводим саморезами, для которых предварительно дрелью, делаем отверстия, чуть больше (2 мм) размеров пресс-шайб. Далее, вставляем шайбу, потом закручиваем саморезы и закрываем их защитными колпачками. Край листа также закрываем защитной лентой, во избежание попадания грязи.
  4. Процесс повторяем, пока не уложем все панели.

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить автонавес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

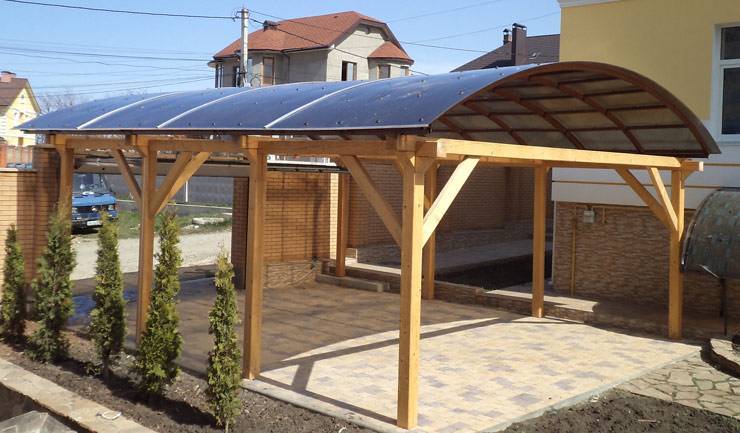

Навес для автомобиля из поликарбоната

Один из распространенных и популярных тентов, которые часто используют дачники и владельцы загородных домов. О различных конструкциях для дачи, которые можно построить своими руками, мы писали ранее. Подобный материал может быть монолитом или состоять из ячеек. Их различия такие:

  • Благодаря ячеистой структуре сотовый поликарбонат имеет небольшой вес и удобен при установке. Монолитная основа сможет выдержать большое давление и нагрузки.
  • Ячеистый материал дешевле стоит, но и срок службы у него существенно меньше.
  • Монолит устанавливают на прочный и надежный каркас, для сотового – достаточно использовать опоры небольшой толщины.

После того, как вы выбрали подходящий материал, следует приступать к его монтажу. Параметры листа определяются размерами самой конструкции. Отрезать его следует специально предназначенным для этого электроинструментом.

Важно! Если для кровли применяется сотовый поликарбонат, то нельзя допускать попадания воды в каналы. Листы следует расположить перпендикулярно по отношению к земле. Если данные меры вовремя не предпринимать, то скопившаяся влага перемешается с пылью, тем самым нарушится привлекательность навеса

Монолитное покрытие не имеет подобных проблем

Если данные меры вовремя не предпринимать, то скопившаяся влага перемешается с пылью, тем самым нарушится привлекательность навеса. Монолитное покрытие не имеет подобных проблем.

Далее идет сама установка листа:

  1. После нарезания поликарбоната делают отверстия, предназначенные для крепежных деталей. Это необходимо сделать до начала процесса монтажа.
  2. Диаметр для отверстий в листах выбирается больше, чем сами метизы. Так делают потому, что сам материал при высоких или низких температурах меняется, а если диаметры будут соответствовать друг другу, то в местах крепления появятся трещины или сколы.
  3. Низ листов закрывают специальной лентой с перфорацией, верх – цельной.

Какой бывает навес из профнастила, примыкающий к дому: фото основных конструкций

Навес из профлиста, пристроенный к дому, может быть очень разным как по конструкции, так и по материалам. Чаще всего его делают односкатным, арочным или с плоской кровлей, а каркас собирают из деревянного бруса, профильной или круглой трубы. Навесы на опорах из кирпича или камня тоже встречаются, но редко из-за высокой цены и сложности монтажа, поэтому их мы рассматривать не будем.

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Арочный навес к дому из металлопрофиля также ставят часто, несмотря на очевидные сложности в его монтаже: одинаково согнуть профильные трубы для ферм самостоятельно практически невозможно, для этого нужно специальное оборудование. Это сразу же повышает цену такого навеса. Кроме того, расчет нагрузки на арочную кровлю, ее проектирование и крепление — тоже далеко не элементарные задачи, и справиться с ними может не каждый. Впрочем, эти сложности с лихвой окупаются эстетичностью — изящный арочный навес у дома из профлиста облагораживает и оживляет все здание. Даже если сделан без особых изысков из обычной профильной трубы. Конечно, за исключением случаев, когда такие обтекаемые конструкции просто не подходят по стилю.

А вот навес с плоской кровлей — это атрибут южных регионов. В средней полосе и, тем более, на севере страны такие навесы из профнастила перед домом встречаются редко: чтобы такая кровля держала сколько-нибудь большую снеговую нагрузку, ее нужно делать из марок профлиста с большой высотой волны. В результате визуально жилой дом превращается в филиал промышленно предприятия. Хотя, конечно, плоской такую крышу можно назвать только условно — у нее все равно есть уклон, пусть и небольшой, до 6–8°. Это нужно, чтобы осадки с навеса все-таки стекали, а не лежали на нем мертвым грузом.

Теперь о материалах. В нашей инструкции мы расскажем, как построить навес к дому из металлопрофиля — ставить опоры из металла проще, да и прослужат стальные трубы дольше деревянного бруса. Кроме того, если брать круглые, а не профильные трубы для колонн и не забыть их покрасить качественной краской, конструкция с каркасом из металла будет хорошо смотреться. Если позволяет стиль дома, стальной каркас можно украсить коваными элементами, которые в избытке продаются в любом строительном гипермаркете.

Деревянный навес из профнастила, примыкающий к дому, — лучший вариант для коттеджей из бруса или срубов. Такая конструкция станет органичным продолжением дома, дополнит и расширит его. Кроме того, крепить дерево к дереву банально проще. Еще навесы из деревянного бруса отлично смотрятся с кирпичными и каменными домами — это вообще традиционное сочетание, проверенное поколениями строителей.

В зависимости от стиля дома, деревянные опоры можно сделать из грубого необработанного дерева, а можно украсить их резьбой и отполировать — из-за мягкости древесины и легкости ее обработки воплотить в жизнь можно практически любые дизайнерские изыски. Но не стоит забывать и об обратной стороне натурального дерева: гниении, возможности повреждения насекомыми, чувствительности к влаге, пожароопасности и необходимости постоянного ухода. Поэтому, если деревянный навес для вас — это не must have из-за деревянного же дома, советуем тщательно обдумать, стоит ли связываться именно с деревом и не лучше ли выбрать более практичную сталь.

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Устройство каркаса для навеса

При расчете конструкций навеса нельзя экономить на фермах и поперечинах. Вся нагрузка от снега зимой должна приходиться на каркас, а не на поликарбонат. Особенно, если в силу каких-либо архитектурных особенностей, угол наклона поверхности кровли мал. Нормальная ячейка спасет навес от провала ПК при сильной снеговой нагрузке.


Размер ячеек навеса — 1 метр на 0.5 см.

Традиционно каркас навеса делается из профильной трубы. Для стоек подходит труба сечением 80 на 80 мм или 100 на 100 мм. Для поперечин — 40 на 80 мм, для гнутых ферм 40 на 40 мм.


Схема навеса из поликарбоната.

Для того, чтобы рассчитать нагрузку на конструкции лучше обратиться к специалисту, который составит чертеж не только на основании математических вычислений, но и с учетом региональных особенностей и опыта установки навесов. Самостоятельно это сделать сложно. Конструктивно навес состоит из опор, ферм, лаг и кровли.


Схема закрепления профильных труб у фермы.

Общепринято устанавливать фермы с шагом установки примерно в 1 метр и с поперечными стропилами с шагом с 0.5 м. Для более сложных конструкций существует специальная программа для расчета стропил и ферм. Стыки листов поликарбоната должны приходиться на обрешетку.

Фермы свариваются отдельно от всей конструкции или покупаются готовыми

Важно все узлы и детали конструкции каркаса тщательно зашкуривать и красить после изготовления и соединения

Соединяются элементы каркаса сваркой или болтовым соединением.


Болтовое соединение.

  1. Сначала монтируются опорные стойки и выравниваются по уровню.
  2. На стойки приваривается верхний пояс.
  3. К нему привариваются фермы.
  4. Если конструкция большая и массивная, допустимо для усиления жесткости между опорами приварить дополнительно арки.
  5. После этого сверху монтируется обрешетка. Даже если весь каркас металлический, обрешетку можно делать деревянной.

Особенности навесов

  • Деревянные навесы нашего производства – это прочные и долговечные конструкции, которым не страшны механические удары и метровые снежные насыпи.
  • Мы предлагаем каждому заказчику оригинальный вариант навеса, который лучше всего подойдет для его участка.

Деревянный навес на три автомобиля

  • Конструкция навеса для машины из бруса защищена от поражения гнилью или насекомыми за счет использования качественного просушенного материала, пропитанного антисептиками.
  • Для монтажа деревянного навеса не нужна спецтехника.
  • Вы быстро получаете современное и надежное укрытие для вашего авто и экономите на строительстве кирпичного гаража.

В видео показаны фото интересных проектов современных деревянных навесов для легковых машин.

Уточнить цены можно по телефону: 7(499)-450-67-44 Пн-Пт с 9:00 до 18:00

Подготовка

Место для стоянки с навесом подбирать желательно около въезда, вблизи ограды. Какой бы навес вы ни выбрали, площадку под навесом придется готовить по одной схеме. Обычно ее очищают от верхнего слоя грунта, выравнивают, затем бетонируют или покрывают плиткой.

Не забудем и про инструменты. Если каркас возводится из металлических деталей (труб или металлопрофиля), для крепления понадобится сварочный аппарат.

Также понадобятся:

  • болгарка – профиль придется раскраивать под нужный размер;
  • шуруповерт;

Для скрепления поликарбоната с каркасом применяется шуруповерт

  • дрель и сверла по металлу или дереву (для деревянного каркаса);
  • рулетка для разметки;
  • строительный уровень.

Для опорных ферм хорошо подходят профилированные трубы прямоугольного сечения 20х40 мм. Весь остальной каркас лучше монтировать из аналогичных труб сечением 80х80 мм.

Толщину листов поликарбоната подбирают с учетом геометрии будущей крыши:

  • для прямой – от 10 мм;
  • для изогнутой – от 8 мм.

Стиль и цвет – на ваш вкус. Но если в вашем регионе часто бывают грозы с градом, рекомендуем более дорогой вариант со специальным защитным покрытием. Чтобы уберечь металлические детали от окисления, их обязательно обрабатывают антикоррозийным составом, затем грунтуют и красят.

Для того, что бы сделать поликарбонат более устойчивым, его покрывают специальным защитным покрытием

Произведение расчетов для чертежа

Первым делом набросайте схематический чертеж будущей постройки, отобразив в нем:

  • размеры;
  • точки для опорных столбов и поперечин;
  • длину и ширину используемых материалов.

При планировании учтите, что листы поликарбоната выпускаются стандартных размеров (3, 6 или 12 м), потому места их стыка должны приходиться строго на перекрытия обрешетки.

Также вам понадобится схема фермы каркаса с реальными размерами.

Для того что бы приступить к строительству желательно разработать схему каркаса

Размеры навеса намечают, учитывая количество машин, которые он будет прикрывать. Требования таковы:

  • для одного авто длиной 4 м хватит навеса размером 5х2,5 м;
  • для массивного транспорта (джип или микроавтобус) размер увеличивается – 6,5х3,5 м;
  • если машин будет несколько, ширина навеса возрастает в соответствующей пропорции.

Это важно: как правильно сделать расчет навеса из поликарбоната. Высота подбирается в зависимости от высоты транспортного средства (с учетом верхнего багажника)

Но чересчур высоким навес делать не следует – ухудшается защита от осадков, да и ветры такую кровлю трясут сильнее. Идеальный вариант – высота не более 2,5 м

Высота подбирается в зависимости от высоты транспортного средства (с учетом верхнего багажника). Но чересчур высоким навес делать не следует – ухудшается защита от осадков, да и ветры такую кровлю трясут сильнее. Идеальный вариант – высота не более 2,5 м.

При расчете высоты навеса из поликарбоната для машины учитывается высота транспортного средства

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

  • После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
  • Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
  • Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
  • Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
  • После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Выводы

Для строительства навеса на участке индивидуального дома предлагается большой выбор материалов, форм сооружений, конструкций любой сложности и стоимости. Навесы, особенно простых конструкций, можно построить самостоятельно, имея некоторые навыки ведения подобных работ

При подготовке и проведении работ следует обратить особое внимание на расчет нагрузки на конструкцию навеса и выбор материалов для строительства, гидроизоляцию подземной части опор, правильности расположения и крепления кровли навеса. До монтажа кровли металлическая опорная конструкция навеса должна быть обработана грунтовкой и покрашена.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
