Схема вентиляции подвала в частном или загородном доме своими руками

Виды систем вентиляции погреба

Существует несколько разных типов вентиляции подвала в зависимости от габаритов и возможностей. Ниже перечислены особенности, преимущества и недостатки каждого из них.

Естественная

Заключается в таком размещении трубопровода, чтобы обеспечить естественную циркуляцию воздушных потоков. В результате холодный и теплый воздух сменяют друг друга.

Необходимо качественно продумать схему расположения элементов конструкции, чтобы достичь требуемого результата.

Не рекомендуется размещать трубы для притока и оттока слишком низко. Из-за этого возможно скопление конденсата на потолке, что окажет негативное влияние на всю конструкцию дома.

Среди достоинств данной конструкции следует отметить следующие:

  • не требуется устанавливать дополнительное оборудование для вентиляции воздуха;
  • установка достаточно простая, поэтому не требуется помощи специалистов – это не займет много вашего времени;
  • для эффективной циркуляции воздушных потоков необходимо обеспечить оптимальный уровень перепадов температур – чем он выше и лучше, тем быстрее происходит смена воздуха в помещении;
  • невысокая стоимость конструкции;
  • при работе не возникает посторонних шумов, поэтому ничто не помешает спокойному отдыху;
  • долгий срок службы.

Для обеспечения оптимальной эффективности такой системе требуются две трубы, приточная и вытяжная.

Недостатки конструкции:

  • система перестает функционировать при одинаковой температуре снаружи и внутри здания;
  • в некоторых случаях может потребоваться установка дополнительного оборудования для обеспечения конвекции.

Принудительная

Для обустройство принудительных систем применяются вентилирующие установки – вентиляторы. Для правильного обустройства необходимо предварительно составить схему размещения всех приборов.

Существует несколько разных вариантов, которые применяются в зависимости от особенностей отдельного помещения.

Приточная

Простая система, которая заключается в размещении вытяжного отверстия на максимально высоком месте. Конструкцию размещают выше уровня пола, чтобы избежать порчи грызунами.

Подходит также для обустройства естественных систем вентиляции.

Отличается простотой установки и относительной дешевизной. Не требует особых усилий. Является дополнением к основным системам вентиляции.

Вытяжная

Заключается в обустройстве нескольких труб для притока и оттока воздуха. Одна из них предназначается для того, чтобы выводить из помещения застоявшиеся воздушные потоки. Другая используется для обеспечения поступления нового воздуха.

В самом простом варианте достаточно разместить вентилятор у вытяжного воздуховода.

Комбинированная

Заключается в использовании преимуществ перечисленных выше типов вентиляции. В трубах воздух искусственно охлаждается или нагревается, что позволяет сымитировать настоящие воздушные потоки. В зависимости от обустройства и используемых электрических приборов отличается коэффициент полезного действия. Обычно он достигает шестидесяти процентов.

Такая система характерна для обустройства домов нового поколения.

Также конструкция может обустраиваться дополнительными датчиками, системами контроля температуры и другими элементами.

Трубы для вентилирования подвала

При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.


Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ

Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:

  • из канализационных труб для внутренней разводки – полипропилен серого цвета;
  • то же, для внешней прокладки – оранжевый поливинилхлорид;
  • асбестоцементные трубопроводы.

Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.

Вентиляционная шахта в многоэтажном доме особенности

Инженерные коммуникации многоэтажного дома — это слаженная, тщательно продуманная система, бесперебойная работа которой обеспечивает комфортное проживание людей в квартирах многоэтажки. Работа вентиляционной системы, казалось бы, происходит сама по себе, на самом деле это не так.

Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

  •  естественная,
  •  принудительная,
  •  смешанная.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.

Устройство вентиляционной шахты многоэтажного дома и их технические особенности

Вентиляционная шахта многоквартирного дома представляет собой полую шахту, выполненную из монолитных бетонных конструкций, оштукатуренной кирпичной кладки. В домах новой застройки для устройства вентиляции применяются полимерные трубопроводы или трубопроводы из облегченных металлов, аэродинамика в таких воздуховодах повышена, они менее подвержены засорам, легче очищаются. Главными условиями для устройства вентиляционных шахт многоэтажного дома являются:

  • полная герметичность,
  •  пожаростойкость,
  •  беспрепятственное прохождение расчетных воздушных масс.
  •  возможность технического обслуживания.

Системы вентиляции с индивидуальными каналами выглядят как вентиляционные окна, объединенные в горизонтальный воздуховод, вмурованный в простенки квартиры или смонтированный по стене, уходящий в вертикальную воздушную шахту. Такая шахта обособлена от соседей, вывод воздуха из квартиры происходит в помещении чердака или над кровлей здания. Такие схемы реализованы в малоэтажных застройках.

Вентиляционная шахта в многоэтажном доме схема

Схема 1

В жилых домах повышенной этажности распространена система вентиляции, где квартирные воздуховоды объединяются в общую шахту. Подключение каналов спутников происходит на этаж или два выше, расположения горизонтального воздуховода. Такая схема чревата перетоком воздуха и попаданием запахов из одной квартиры в другую. Врезка кухонных вытяжек и даже элементарных вентиляторов в санузлах в такую систему лишь усугубит проблему. Решается она путем устройства принудительной вытяжки, расположенной в общей шахте или ее оголовке.

Схема 2

Вентиляционные шахты оканчиваются оголовком, накрытым зонтом из оцинкованного железа или бетонной плитой. Такие меры предупреждают попадание осадков и крупного мусора в шахты. Кладка оголовка должна быть герметична, оштукатурена. Оголовки должны быть пронумерованы по порядку, а так же иметь маркировку расположенных в общей шахте квартирных выводов.

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

Вентиляционные шахты СНИП

Строительные нормы по устройству вентиляционных шахт, параметры кратности воздухообмена, пути создания необходимого в жилом доме микроклимата регламентируются сборником СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Это руководство к действию для проектировщиков, строителей и обслуживающих организаций. Для нормализации же микроклимата жилья можно предпринять самостоятельные шаги :

Такие простые и не замысловатые правила помогут создать благоприятный микроклимат в жилье, избежать проблемы спертого воздуха, образования плесени и грибка.

Основные виды систем вентиляции

Различают несколько типов вентиляционных систем:

  1. В приточной необходимую циркуляцию воздуха обеспечивают имеющиеся в наличии окна, двери и дополнительно установленные вентиляторы.
  2. При вытяжной схеме удаление воздуха из помещений происходит через вентиляционные шахты.
  3. Приточно-вытяжной тип представляет собой целый комплекс систем, направленный на обеспечение воздухообмена и проветривания.

Приступая к обустройству в подвале частного дома вентиляции любого типа, обязательно составляют схему разводки воздушных потоков. На ней указываются точки забора свежего воздуха и отвода уже отработанного, технологические каналы для прокладки воздухоотвода через стену, места установки дополнительного оборудования. Например, вентиляторов, если потребуется повысить эффективность всей системы, или очистных фильтров.

Наличие простейшего схематического рисунка позволит произвести расчет необходимого количества труб в зависимости от их длины, элементов крепления, отводов, соединительных переходников. Обладая точными знаниями о количестве требуемого материала и подготовив необходимый инструмент, будет проще осуществить монтаж воздуховода.

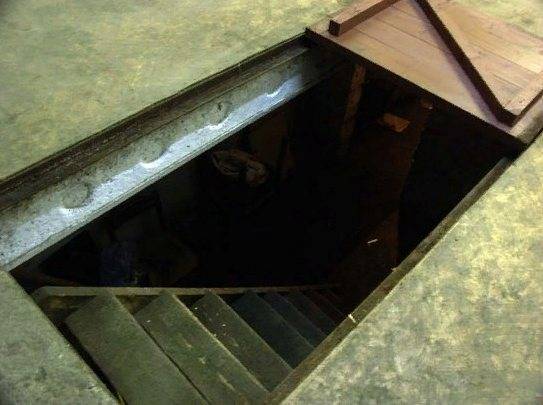

Когда погреб в гараже

Циркуляция воздуха в гаражном погребе важна не меньше, чем вентиляция цокольного помещения в жилом доме. Для создания оптимального микроклимата в гараже можно сделать естественную или принудительную вентиляцию в подвале.

Естественная будет работать по тому же принципу, что и в жилом доме, то есть на разности температур.

Принудительная вентиляция требует установки вентилятора, перемещающего потоки воздуха в подвальном помещении.

Кроме этих способов используется также механизированное и комбинированное вентилирование. Механизированное — модуль, управляемый программой. Его можно включать даже тогда, когда хозяева в отъезде.

Комбинированный способ – сочетание принудительной и естественной вентиляции, дополняющей друг друга.

Процесс монтажа вентиляции

Деревянный дом из бруса, клееного бруса и бревна в классическом варианте возводится на ленточном бетонном фундаменте, позволяющем деревянную конструкцию здания отделить от земли.

Пространство между уровнем земли и черновым полом с балками перекрытия является подпольем. На балках перекрытия монтируется конструкция чистового пола с утеплителем. Грунт под полом создает сырость от испаряющейся влаги, которая в виде пара оседает на деревянные конструкции, создавая условия для размножения бактерий, появления плесени и грибков.

Естественная вентиляция пола – как сделать самостоятельно?

Идеально, если продухи в деревянном доме закладываются непосредственно при заливке ленточного либо столбчатого фундамента жилой постройки. Здесь все просто. Вам требуется купить в строймагазине готовые формы для продухов либо сделать их своими руками из обрезков металлических труб.

Закладка естественной вентиляции осуществляется от поверхности земли примерно на высоте 0,5 м. Если обустраивать продухи ниже, есть вероятность, что их заметет снегом либо зальет водой во время паводков. Диаметр закладываемых вентотверстий берется около 11 см. Располагают продухи через каждые 250–300 см.

Отечественные саннормы и правила требуют, чтобы общая площадь отверстий для естественной вентиляции в частном доме занимала 1/400 и более площади всего напольного основания. Не пытайтесь сэкономить время и силы, пробивая мало продухов.

Лучше сделать все правильно и наслаждаться идеальным микроклиматом в своем жилище, чем постоянно страдать от некачественно выполненной вентиляции пола. Важный момент! Самый последний продух на стене должен находиться от угла фундамента дома на расстоянии более 100 см. Если не обращать внимания на эту рекомендацию и расположить отверстие ближе, в подполье обязательно сформируются невентилируемые зоны. Продухи можно сделать и в уже эксплуатируемом доме. Задача будет трудоемкой, но совсем не сложной. Вам потребуются трубные изделия для воздуховодов, а также хомуты и дефлекторы для их фиксации.

Запаситесь и инструментом, который необходим для пробивания вентиляционных отверстий в фундаменте строения, куда вы будете устанавливать трубы. После пробивки продухов ставьте трубы и закрепляйте их

Важно! Приточная и вытяжная трубы всегда размещаются в противоположных концах подполья. Один из концов приточного рукава при этом располагают от земли на высоте 0,5 м, а второй – на 50 см от пола

Вытяжку же нужно установить так, чтобы она возвышалась над крышей дома на 0,5–0,6 м.

Принудительная

Такая система используется обычно в случаях, когда здание стоит на низменности, и естественное вентилирование дает слишком малый эффект. Также ее актуально применять, когда:

  • объем подпольного пространства достаточно большой, и естественная вентиляция не справляется;
  • в подполье наблюдается повышенная влажность, и/или уже была замечена плесень;
  • климат отличается дождливой погодой.

Принудительная вентиляция подразумевает и приток, и вытяжку воздуха с помощью вентиляторов. Если подробнее:

  1. В одной из стен в подполье сверлятся отверстия, и в них вставляются вентиляторы на приток. Они будут нагнетать воздух внутрь подпола. Располагать их нужно равномерно по длине стены, чтобы не оставалось глухих участков с застаивающимся воздухом.
  2. В противоположной стене сверлятся отверстия, и в них вставляются вентиляторы на вытяжку. Они будут вытягивать застоявшийся воздух на улицу. Располагать их также нужно равномерно.

Как вариант, в системах принудительной вентиляции вытяжка может делаться через общедомовую шахту (если она есть). Однако такой вариант можно удобно и просто сделать только на этапе проектирования и строительства дома. Если здание уже готово, то проще всего и приток, и вытяжку делать через вентиляторы в стенах.

К плюсам такой системы можно отнести:

  • независимость от погодных условий (в отличие от естественной системы);
  • возможность прогонять большие объемы воздуха (актуально для больших по объему пространств);
  • возможность автоматизировать процесс: вентиляторы могут включаться и менять скорость по показаниям датчиков влажности.

Из минусов:

  • более высокая стоимость: придется потратиться на вентиляторы (впрочем, сумма выйдет сравнительно небольшая: 1 самый простой вентилятор может стоить несколько сотен рублей);
  • постоянные расходы на электричество.

Разновидности систем вентиляции

Всего известно два типа вентиляции для погреба в гараже:

  1. Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
  2. Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.

Обустройство естественной приточно-вытяжной вентиляции.

Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.

Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.

Вытяжная труба может устанавливаться двумя способами:

  • сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;
  • через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.

При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.

Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.

Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.

Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.

Принудительная вентиляция погреба

Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.

При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.

В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.

Видео — вентиляция погреба

Для чего нужна вентиляция

Качество воздуха в жилых помещениях по государственным стандартам и нормам СНиП должно обеспечивать нормальное проживание человека. Чтобы показатели микроклимата в частном доме соответствовали норме необходимо обеспечить вентиляционную систему. Для этого учитывают общую площадь жилья, виды тепловых бытовых приборов, температурные показатели, влажность и загрязненность окружающей среды на территории расположения строения. СВ должна обеспечивать такой ряд факторов:

  1. Выведение загрязненного воздуха на улицу вместе с пылью, продуктами горения и углекислым газом.
  2. Приток свежего чистого воздуха, насыщенного кислородом со стороны улицы взамен выведенному.
  3. Сохранение показателей температуры и общей влажности в помещении в рамках нормы.

Альтернативных вариантов устройств по соблюдению таких условий для жилого помещения нет. Очищающие фильтрующие системы, встроенные в кондиционеры, ионизаторы и увлажнители воздуха не могут обеспечить состояние воздуха в доме по стандартам санитарных правил. Кроме израсходованного и загрязненного воздуха в помещении присутствуют и отработанные газы от котла, духовки и плиты на кухне. При постоянном нахождении дома воздух претерпевает такой ряд изменений:

  1. В составе появляется примесь токсических компонентов – испарения от отдельных видов лакокрасочных покрытий и материалов.
  2. Сожжение кислорода при дыхании жильцов, в том числе и домашних животных и выработка углекислого газа с повышением общей влажности.
  3. Открытые и закрытые источники тепла сжигают кислород и наполняют окружающее пространство продуктами горения.
  4. Шерстяные и текстильные предметы быта также несут опасность за счет накопления в воздухе мельчайших частиц материала.
  5. Присутствие животных и растительности в помещении приводит к наличию частиц шерсти и токсинов от отдельных цветов в воздухе.

Внимание!

Отдельные включения несут опосредственную опасность – возможно развитие аллергических реакций.

Указанные моменты не являются поводом для отказа от содержания любимцев или использования обогревателей и кухонных плит. Опасность для человека возникает только при значительной концентрации посторонних включений в воздухе. Чтобы сохранить чистоту достаточно оборудовать жилье соответствующей системой вентиляции, для чего нужно соблюдать нормы.

Этап планирования

Самый дешевый и распространенный вариант – система с естественным побуждением. Она подходит и для дома и для подсобных помещений: бань, погребов, курятников и пр.

Ошибочно считать, что при естественной вентиляции на улицу уходит тепло из дома. Если помещение хорошо герметизировано, нет щелей в рамах, стенах или полах, то вытяжка удаляет воздуха столько, сколько позволяет приток.

Перед тем, как начинать прокладывать вентиляцию, нужно рассчитать общий воздухообмен, объем воздуха на подаче. Методики и нормативы принимаются исключительно по СНиП (п.9 СНиП 31-01-2003; СП 60 приложение «К»). Подготовительные расчетные работы по составлению технической документации должен провести специалист. Самостоятельно, не имея профильных знаний, это сделать нельзя.

Чтобы вытяжка работала эффективно нужно:

  • Внешний приток делают везде кроме коридора, туалета, ванной комнаты.
  • Поток чистого воздуха должен идти из комнат в кухню.
  • Блок вент. канала лучше устанавливать на стыке кухни и ванной или прикрепить к наружной стене.
  • На какую высоту поднимать трубы – покажет технический расчет, для строения в 1 этаж это минимум 2 м.
  • Для кухни, санузла, тех. помещений, везде где есть неприятный запах, строятся отдельные вент. каналы. Иначе запахи будут перетекать в комнаты.
  • Чтобы не было конденсата, трубы, которые проходят через холодный чердак, утепляют.
