Как оборудовать вентиляцию покрасочной камеры своими руками

Как рассчитать мощность вентиляционной системы

В покрасочной камере должен находиться вытяжной вентилятор достаточной мощности. Простая вытяжка не сможет выполнить поставленную задачу из-за небольшой производительности.

Расчеты производят с учетом СНИП, для этого используют специальную формулу:

Р = Q*T*0.36

В которой Т – отклонения температуры воздуха в камере, и поступающего из внешней среды, Q – объем камеры, 0,36 – специальный коэффициент.

Пример расчета

Воздухообмен часто производят, установив 2 вентилятора достаточной производительности. Все подсчеты заключаются в правильном выборе, подходящих для работы характеристик вентиляторов с учетом требуемого воздухообмена.

К примеру, есть прямоугольная покрасочная камера, габариты 5 * 4 м, при высоте 3 м, окраска выполняется осенью, разница между поступающим внутрь и отработанным воздухом – 10 градусов.

Производим расчет по формуле – Р = 5*4*3*10*0,36 результат равен 216 м³/час.

При необходимости можно самостоятельно собрать малярный бокс, выполняя расчеты с учетом минимальной и максимальной мощности требуемого воздухообмена

По этой причине, важно точно определить разницу температуры отводимого и поступающего в блок воздуха для вашего климата. Разница в показаниях может доходить до 30 градусов мороза в зимний период, и до 50 градусов тепла летом

От нагрева цеха, зависит поправка производительности, которой должна обладать вентиляция окрасочных камер в этих условиях – 5*4*3*40*0,36 = 816 м³/час. В результате расчетов, можно понять, что разница между использованием бокса зимой и в осенний период может отличаться в 4 раза.

Расчет может быть затруднен тем, что допустимый воздушный поток зависти от габаритов окрашиваемых изделий. К примеру, при сушке небольших деталей, воздухообмен должен быть кратен 5 раз в час, а при окрашивании автомобиля эту величину нужно увеличить до 40-100 в час. В результате выходит, что в камерах большого размера будет невыгодна сушка небольших деталей после покраски.

Но нужно учесть, что высокая кратность воздухообмена в обязательном порядке требуется для сохранности здоровья работников, в этом случае в помещении создается поступление свежего воздуха, и не собираются ядовитые примеси. По этой причине в современных камерах стараются автоматизировать все рабочие процессы, чтобы исключить возможный вред для здоровья рабочих окрасочного цеха.

Как сделать своими руками вентиляционную систему в гараже?


При самостоятельном сооружении покрасочного бокса установку основных элементов вентиляционной системы начинают после того, как в помещении правильно обшиты стены и установлены осветительные элементы. Стены обычно обшиваются пластиковой вагонкой, металлическими листами. В качестве осветительных приборов рекомендуется использовать светодиодные или люминесцентные лампы. Поток света при этом должен быть не менее шестисот люмен. После этого в пол гаража устанавливают вытяжку, изготовленную на основе вентиляторов улиток. А с помощью нескольких тэнов под потолком устанавливают воздухозабор с тепловой пушкой.

Воздух с помощью воздуховодов разводится из тепловой пушки по периметру рабочего помещения к центру. Тепловая пушка представляет собой вентилятор, который прогоняет воздух через разогретые спирали. При самостоятельном изготовлении тепловой пушки вместо спирали можно использовать нихромовую проволоку. Можно соорудить тепловую пушку и другим способом. Он заключается в проведении гофры от вентиляторов.

Тэнов необходимо установить шесть или восемь. Это электронагревательные приборы, выполненные в виде металлических трубок, которые заполнены электрическим теплопроводящим изолятором. В центре трубки вставлена токопроводящая нить в виде нихромовой проволоки. Эта нить имеет определенное электрическое сопротивление и необходима для передачи требуемой удельной мощности на поверхность тэна. Можно также использовать вместо тэна теплогенератор, который работает на солярке.

Однако тэны считаются более безопасными, поэтому предпочтительнее все-таки устанавливать именно их. Так осуществляется достаточный воздухообмен в покрасочном боксе, изготовленном самостоятельно.

Установка вентиляции своими руками

На этапе проектирования гаража предусматривают возможность установки вентиляции. Если гараж уже построен, необходимо воспользоваться перфоратором для создания системы.

Сверху разводят вентиляционные каналы с фильтрами. Снаружи устанавливают блок, нагнетающий воздух. При необходимости в вентканал монтируют нагревательный элемент.

Монтируют два фильтра: крупный – для устранения больших механических частиц и мелкий – для забора пыли. Фильтры должны быть съемными, и периодически меняться.

На полу монтируют зону для забора воздуха. Для этого роют пару траншей по центру помещения. Сверху прикрывают их металлической решеткой. В канале также встраивают фильтры для очистки выходящего наружу воздуха. В канал монтируют второй вытяжной вентилятор. Точка выхода воздуха должна находиться на крыше гаража.

Места забора воздуха должны регулярно проверяться, чтобы они ничем не были закрыты. Если покрасочная камера строится для регулярного оказания услуг, то на вентиляции не экономят. При создании вентиляции «для себя» можно упростить схему, взяв часть оборудования в аренду на время покраски.

Основные требования для устройства

Если рассмотреть этапы покраски автомобиля, то можно понять, какие требования следует соблюдать при устройстве покрасочной камеры. Он состоит из следующих этапов:

  1. Перед покраской кузов автомобиля шлифуется. При этом задача вентиляции состоит как в удалении пыли из покрасочной камеры, так и в очищении поступающего в камеру воздуха извне.
  2. Во время окрашивания автомобиля система вентиляции должна обеспечивать очищение воздуха от частиц лака и краски.
  3. Во время сушки автомобиля воздух должен нагреваться и циркулировать внутри помещения.

Таким образом, порошковая покрасочная камера состоит из закрытого помещения, предназначенного для покраски и сушки; теплогенератора для подогрева воздуха; системы вентиляции, оснащенной необходимыми фильтрами; освещения.

Схема покрасочной камеры

При устройстве покрасочно-сушильной камеры помещение, в котором оно находится, не должно зависеть от температуры окружающей среды. Таким образом, должна быть выполнена хорошая теплоизоляция. В помещении должна поддерживаться температура около 20-25 градусов, исключив резкие перепады температур.

Особые требования предъявляются к освещению помещения. Оно должно равномерно освещаться полностью и особенно хорошо должно быть освещено рабочее место. Свет должен быть комбинацией бестеневого освещения и ламп дневного света, а также должно отсутствовать какое-либо мерцание.

Покрасочные камеры могут оснащаться одномоторной и двухмоторной вентиляцией. Одномоторная работает лишь на приточное очищение воздуха. Ее легко собрать своими руками. Двухмоторная обеспечивает очищение воздуха на входе и выходе, потому она более эффективна.

В любом случае вентиляция должна находится на уровне пола и обеспечивать циркуляцию воздуха по всему помещению без мертвых зон. Фильтры должны очищать воздух как от пыли, так и от масляных извесей.

Смотрите видео-подборку по реализации в обычном гараже:

Создание вентсистемы для покрасочной своими руками в гараже (+видео)

Если вы все-таки решили сделать самодельный бокс для покраски в гараже — вкратце рассмотрим этапы работы:

  1. Создаем схему. «Примеряем», где будут располагаться точки притока и вытяжки, как будут проходить воздуховоды.
  2. Сверлим отверстия в стенах (или в потолке) под воздуховоды.
  3. Собираем каркас бокса.
  4. Прокладываем воздуховоды, устанавливаем нагреватель и приточный и вытяжной вентиляторы. Ставить их надо за пределами бокса (можно между каркасом и стенами самого гаража).
  5. Устанавливаем систему распределения воздуха с фильтром на потолок.
  6. Обшиваем потолок и каркас панелями, устанавливаем освещение.
  7. Делаем в полу выемку для удаления воздуха. Или вариант проще, чтобы не долбить пол самому: заказываем лаги из стальных труб. Получается, что машина будет стоять не на «родном» полу, а на смотнированных над ним лагах.

    Лаги для пола камеры

  8. Прокладываем воздуховод до подпольного пространства.
  9. Укладываем под лаги фильтр для удержания краски, и кладем сверху решетку.

Готово — вы получили кустарный бокс, сделанный своими руками.

Совет для тех, кто решится делать его самостоятельно: найдите специалиста по вентиляции, который поможет спроектировать и потом проконтролирует правильность монтажа вентсистемы.

Возможные варианты проветривания покрасочной камеры

На практике применяют системы с одним или двумя вентиляторами. Для каждой из них характерны определенные эксплуатационные особенности:

  • Схема с одним приточным вентилятором. Нагретый воздух нагнетается в верхнюю часть покрасочной камеры. Под воздействием формируемого потока все взвеси лакокрасочных материалов осаживаются в нижней части и за счет подпора удаляются по вытяжным каналам. Такой вариант приемлем только для небольших объемов покрасочных работ, так как обеспечить качественную очистку удаляемого воздуха будет проблематично. Кроме того, устойчивость вытяжного потока будет невелика.
  • Схема с одним вытяжным вентилятором. В этом случае весь отработанный воздух после предварительной фильтрации удаляется по отдельным вентканалам. Перед выбросом за пределы помещения выполняется глубокая очистка. Проблем заключается в том, что трудно обеспечить равномерный подогрев приточного воздуха, поступающего из других зон рабочего помещения. По этой причине создать требуемые условия для полимеризации краски будет проблематично.
  • Схема с двумя (приточный и вытяжной) вентиляторами. Такое техническое решение считается наиболее эффективным. Но следует учитывать, что стоимость подобных систем будет существенно выше.

Перед выбором определенной модели вентилятора следует проанализировать все возможные варианты системы проветривания покрасочной камеры. И уже на основе полученных результатов принимать решение.

Установка вентиляции своими руками

На этапе проектирования гаража предусматривают возможность установки вентиляции. Если гараж уже построен, необходимо воспользоваться перфоратором для создания системы.

Сверху разводят вентиляционные каналы с фильтрами. Снаружи устанавливают блок, нагнетающий воздух. При необходимости в вентканал монтируют нагревательный элемент.

На полу монтируют зону для забора воздуха. Для этого роют пару траншей по центру помещения. Сверху прикрывают их металлической решеткой. В канале также встраивают фильтры для очистки выходящего наружу воздуха. В канал монтируют второй вытяжной вентилятор. Точка выхода воздуха должна находиться на крыше гаража.

Места забора воздуха должны регулярно проверяться, чтобы они ничем не были закрыты. Если покрасочная камера строится для регулярного оказания услуг, то на вентиляции не экономят. При создании вентиляции «для себя» можно упростить схему, взяв часть оборудования в аренду на время покраски.

Монтаж оборудования

При монтаже оборудования важно правильно установить вентиляторы, воздуховоды и вытяжные приспособления, чтобы они не доставляли неудобства в процессе работы над покраской автомобиля. Вентилятор обычно монтируется:

  • на крыше гаража с организацией его защиты от осадков;
  • на стене помещения;
  • в стеновом проеме.

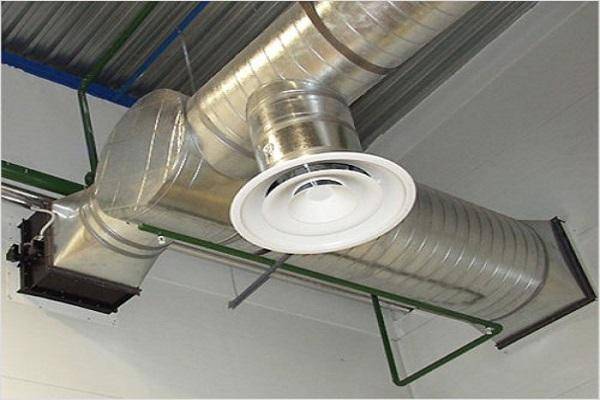

Воздушный коллектор рационально протянуть вдоль стен или под потолком с организацией точечных опусков

В процессе установки коробов следует уделить внимание мероприятиям, снижающим уровень вибрации и шума. Для этого используют пружинные подвесы, гибкие вставки и шумопоглощающие элементы

Основные функции

Влажность, температура, чистота воздуха и скорость его движения влияют на качество окраски. Вентиляционная система призвана обеспечить комфортные условия при работе с красками, лаками, растворителями и другими подобными веществами.

Очистка воздуха в помещении и фильтрация

Гараж – это пыльное помещение. Если частички пыли не удалить с деталей во время покраски, то они налипнут на новое покрытие, испортив его качество. Воздухообмен в помещении предотвращает «летучесть» пыли, прижимая ее к полу. Установка фильтров на входе предотвратит попадание песка и других частичек внутрь помещения.

Обеспечение свежим кислородом помещения гаража создаст комфортные условия для работы мастеров по покраске. Это уменьшит время на полировку, если изначально на покрытие не осядут инородные вкрапления.

Обеспечение безопасности

В процессе покраски в воздух попадают пары и газы от растворителей и лакокрасочных материалов. Они токсичны, и представляют опасность для человека. Длительное пребывание в помещении без вентиляции приведет к отравлению работников парами.

Вентиляционные системы и их типы

Системы вентиляционные принято делить на два основных типа:

  • вентиляции с одномоторным агрегатом, где воздух нагревается внутри помещения и обязательно сверху;
  • вентиляции с двухмоторными агрегатами, где кроме нагнетающего воздуха сверху есть и нижний агрегат, который отсасывает воздух.

Оба вида камер имеют схожий принцип работы и хорошую изоляцию от внешней среды. В них обеих происходит нагнетание воздуха в малярную комнату через потолочный фильтр. И создаётся избыточное давление, которое и выдавливает воздух с краской. Вывод воздуха проходит через второй пол или через траншею в полу.

Что касается агрегатов, то в двухмоторной покрасочной камере один двигатель будет подавать воздух в малярку, а другой — его отсасывать. И это будет происходить на таком принципе работы, когда подаётся воздуха немного больше, чем отбирается. Получается, что, хотя обмен воздуха в сушильной камере и становится активнее, разрежения не происходит.

Суть воздухообмена, происходящего в помещении, можно объяснить и другими словами. Для этого представим себе следующую картину: перед нами пластмассовая канистра с закрытой крышкой, в которой сделаны два отверстия. Одно отверстие напротив другого. Пускаем сигаретный дым в канистру. После этого в одно из отверстий вдуваем чистый воздух. Что происходит? Дым будет выходить из другого отверстия. Берём пылесос и вдеваем шланг в отверстие, откуда шёл дым. И у нас получится более активный воздухообмен.

На видео показано, как сделать покрасочную камеру своими руками:

Теперь про двухмоторные покрасочные камеры. Они вообще-то экономически невыгодны для самостоятельного изготовления. Придётся делать не простую конструкцию. Это довольно сложное устройство, подразумевающее высасывающий электродвигатель, создающий разрежение. Но нужно всё изготовить таким образом, чтобы клубы паров от краски или лака не проходили через саму конструкцию, а также не отлагались на лопастях. В противном случае это приведёт к дисбалансу устройства.

Переходим к потолку, где рассмотрим конструкцию для подачи чистого воздуха. Именно отсюда он будет поступать в покрасочную камеру. И для того чтобы успешно собрать конструкцию своими руками, необходимо купить следующие материалы: воздухоотводы, «улитку», фильтры. Нужно будет также самостоятельно изготовить ёмкость, куда будет поступать вначале воздух.

Начнём с «улитки». Это своеобразное устройство, нагнетающее воздух. Основное предназначение «улитки» — обеспечение приточно-вытяжной вентиляции. Оснащены бывают такие устройства крыльчатками из оцинкованной стали и загнутыми ламелями, увеличивающими их производительность и давление.

Кроме этого, каждый из способов вентиляции имеет как преимущества, так и недостатки. И если в домашних условиях использование двухмоторной вентиляции не считается экономически выгодным, всё же некоторые его используют. Дело в том, что двухкамерные варианты обеспечивают лучшую вентиляцию и циркуляцию воздуха. И если в вашем покрасочном центре ожидается большой поток машин, то постройка двухмоторного варианта вентиляции будет выгодным делом.

Напротив, если вы думаете, что ограничитесь покраской нескольких автомобилей, постройка одномоторной камеры будет правильнее.

На видео показана правильная работа вентиляционной установки:

Самым идеальным вариантом будет — построить камеру внутри другого помещения, а не отдельно. Если имеется возможность установить малярку внутри мастерской, где будет проводиться основной вид работ, остаётся только прорыть траншеи для отвода воздуха. Что касается стен, то их можно построить из гипсокартона, который обшивается на металлический каркас. В этом случае можно воспользоваться и минеральной ватой, которая обеспечивает термоизоляцию.

Теперь про пол. Траншеи следует рыть две и обязательно параллельно. В месте вывода их на улицу соединить в одну общую.

Впоследствии траншеи можно будет перекрыть металлической решёткой или сварными перекрытиями, сделанными из угольников или труб.

И ещё. Чтобы воздух равномерно выводился по всей длине помещения, траншею следует делать с таким учётом, чтобы щель сужалась в сторону выхода воздуха. В противном случае, если этого не сделать, обмен воздуха будет происходить лишь в месте его выхода на улицу.

Готовые решения для жидкостной покраски

Если нет возможности и желания создавать камеру для покраски автомобиля своими руками, можно купить готовое решение.

Минус в том, что такой вариант в большинстве случаев подходит для организации бизнеса вне гаража. При наличии своего помещения можно сэкономить и сделать работу самому.

Из готовых вариантов стоит выделить:

  1. Сухая окрасочная кабина Eurodray, оборудованная угольной фильтрацией. Она имеет габариты 7 м*4 м*2,7 м в длину*ширину и высоту соответственно.
  2. Автомобильная окрасочная камера V-Color.
  3. Автомобильная окрасочная камера для грузовых авто.
  4. Покрасочная камера ColorTech CTA 7000 и другие варианты.

Основные функции

Влажность, температура, чистота воздуха и скорость его движения влияют на качество окраски. Вентиляционная система призвана обеспечить комфортные условия при работе с красками, лаками, растворителями и другими подобными веществами.

Очистка воздуха в помещении и фильтрация

Гараж – это пыльное помещение. Если частички пыли не удалить с деталей во время покраски, то они налипнут на новое покрытие, испортив его качество. Воздухообмен в помещении предотвращает «летучесть» пыли, прижимая ее к полу. Установка фильтров на входе предотвратит попадание песка и других частичек внутрь помещения.

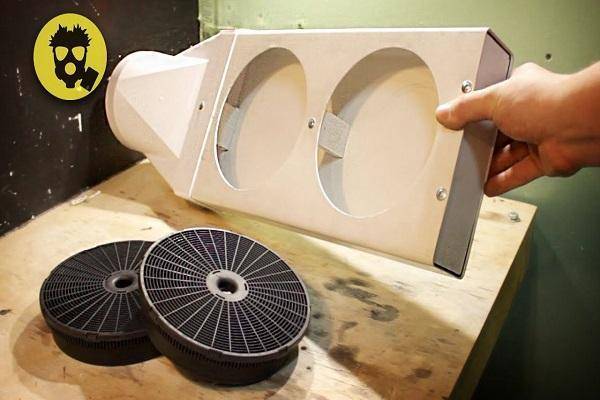

Внимание! Фильтр должен быть и в выходном канале, чтобы частички краски не попадали в атмосферу и не оседали на близлежащей территории, машинах, стоящих снаружи гаража. Обеспечение свежим кислородом помещения гаража создаст комфортные условия для работы мастеров по покраске

Это уменьшит время на полировку, если изначально на покрытие не осядут инородные вкрапления

Обеспечение свежим кислородом помещения гаража создаст комфортные условия для работы мастеров по покраске. Это уменьшит время на полировку, если изначально на покрытие не осядут инородные вкрапления.

Обеспечение безопасности

В процессе покраски в воздух попадают пары и газы от растворителей и лакокрасочных материалов. Они токсичны, и представляют опасность для человека. Длительное пребывание в помещении без вентиляции приведет к отравлению работников парами.

Также эти газы взрыво- и пожароопасны. С помощью вентиляции предотвращается их скопление и снижается пожарная опасность покрасочной камеры.

Как сделать систему вентиляции в покрасочной камере своими руками

Покрасочный бокс можно приобрести в готовом виде, однако стоит он недёшево. Более бюджетный вариант – оборудовать такую камеру в гараже своими руками.

Стены рабочего участка для окраски должны быть огнеупорными, чтобы избежать пожара. В самом начале работ необходимо организовать достаточное освещение. Желательно, чтобы источники света были расположены по всему периметру площадки – так маляру буде легче работать. Поверхность ламп также должна быть защищена плотным материалом, который выдерживает воздействие токсичных веществ (красок, растворителей) и высоких температур.

Оборудование пола играет огромную роль. Нужно сделать траншеи, которые будут выводить отработанный воздух, и прикрыть их специальными решётками. В качестве металлических перекрытий подойдёт арматурная сетка, которую можно сделать и самостоятельно.

Следующий этап – установка вентиляции. Главное – правильно рассчитать необходимый воздухообмен. К вентиляторам покрасочной камеры предъявляются высокие требования – они должны постоянно проверяться на исправность и правильность работы.

Вентиляторы, которые будут выводить загрязненный воздух, размещаются внизу, в специальных траншеях под решёткой. Подачу воздуха нужно осуществлять сверху. Также стоит дополнительно установить защиту воздухоотвода обратным клапаном.

Если есть такая возможность, стоит приобрести инфракрасные лампы для сушки готовой работы. Такие лампы сокращают срок сушки в несколько раз, а все мелкие частицы и окрасочный туман удаляются с помощью вентиляции.

https://youtube.com/watch?v=foVv2Wq_ZaQ

Вентиляция в покрасочном цехе должна быть безопасна для оператора.

Функции вентсистемы в покрасочной: почему так важно организовать правильный воздухообмен?

Правильно организованная вентиляция выполняет следующие функции:

  1. Позволяет обезопасить персонал. Вентиляция выводит токсичные пары, которые в любом случае будут выделяться во время покрасочных работ. Причем таким образом вентиляция не только защищает здоровье работников, но и предотвращает взрывы и пожары из-за скопления паров.
  2. Позволяет улучшить эффективность покрасочных работ. Нанесение краски в пропитанном пылью и различным мелким сором помещении нецелесообразно – в итоге такой сор будет оседать на свежей краске и появятся множественные дефекты и шагрени. Вентиляция позволяет устранить пыль и сор из помещения.
  3. Улучшение производительности оборудования, предотвращение его поломок за счет регулирования показателей температуры и влажности.

ПДК самых распространенных для покраски веществ

Перечислять ПДК всех имеющихся видов растворителей для покраски не будем: их несколько десятков, и на практике наши мастера используют только несколько видов.

ПДК самых популярных растворителей:

  • бензин – 5 мг/м³;
  • толуол – 0.6 мг/м³;
  • бензол – 1.5 мг/м³;
  • ксилол – 0.2 мг/м³.

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

И так, мы рассмотрели самые важные системы и оборудования, которое является важными составляющими любой покрасочной камеры. Если Вы задаете себе вопрос: «Как оборудовать покрасочную камеру самостоятельно?», то данная информация будет для Вас занимательной и полезной. Для начала необходимо выбрать помещение для оборудования покрасочной камеры, это может быть небольшой гараж с габаритами 6х4 метра, который необходимо обшить пластиковой вагонкой или металлическим профлистом.

Чем обшить стены в покрасочной камере?

Говоря о пластиковой вагонке, можно утверждать, что этот материал очень прочный, выдерживает температуру до 50 градусов по Цельсию, делается из поливинилхлорида, что обеспечивает его нетоксичность и широкий выбор цветовой гаммы. Пол гаража необходимо поднять на 15-20 сми установить вытяжку на базе вентиляторов. Затем устанавливаем воздухозабор с помощью 6-8 точковых тэнов, работающих на электричестве, по периметру гаража.

Как подобрать и настроить осветительные приборы?

Следующий этап – ставим или люминесцентные или светодиодные лампы, в зависимости от Ваших материальных средств. Их располагаем таким образом, чтобы все помещение было прекрасно освещено и поток света был не меньше 600 люмен. Вот в принципе и все, что касается самой постройки. Процесс покраски требует профессиональных навыков, так что лучше пригласить на работу высококвалифицированных специалистов.

Где можно приобрести необходимое оборудование?

Все заменяемое оборудование (светильники, лампы, тэны, фильтры и т.д.) можно приобрести в специализированных магазинах, так что строительство и эксплуатация покрасочной камеры для автомобилей не составляет особого труда. Это экономически выгодно и прибыльно для любого представителя малого бизнеса. Надемся, что выше приведенная информация была для Вас познавательной и полезной. Желаем удачи!

Пол, как элемент вентиляции камеры

OLYMPUS DIGITAL CAMERA

Для вывода загрязненного воздуха в полу камеры делают специальные каналы, которые сверху прикрывают металлической решеткой.

В эти каналы монтируют вентиляторы и системы очистки с предустановленными фильтрами. Обычно для монтажа напольной системы достаточно поднять корпус камеры на 15 – 20 см.

Вытяжку в полу покрасочной камеры нужно сделать с выводом труб по всему периметру рабочей зоны, чтобы не образовались «мертвые зоны», где не будет засасываться вредные воздушные массы. К тому же смотрите на то, чтобы вам удобно было менять фильтры, которые будут очищать воздух, перед тем как вывести его наружу.

Видео пример организации вентиляции в покрасочной камере.

Расчет вентиляционной системы покрасочной камеры

Разработка схемы начинается с расчета характеристик вентиляторов устанавливаемых на входе и выходе системы. Для расчета параметров вентилятора за основу можно взять значение воздушного потока (С, м3/час), который будет равняться параметру воздухообмена в камере.

Для его расчета потребуются:

  • К – среднее значение кратности обмена воздуха в камере (раз/час).
  • V – объем помещения.

Формула будет иметь вид: C = К × V.

Определяемой характеристикой для вентиляторов приточной и вытяжной вентиляции будет падение давления при входе и выходе воздушных масс, т. е. сравнить скорости потоков (W, м/с). Делается это по формуле:

W = С/(S × 3600).

Где С — номинальный воздушный поток (м3/час); S — площадь потолочного и соответственно напольного фильтров (м2); 3600 — перевод времени в секундах.

Таким образом, можно получить расчет скоростей для вентиляторов и притока воздуха.

Обычно производители данного оборудования указывают данные параметры в виде характеристики «производительность».

Расчет вентиляции и подбор соответствующего оборудования производят в случаях самостоятельного проектирования систем или же при ремонте камеры для покраски нестандартных размеров.

К примеру, если камера стандартная размеров 6м на 4м, то достаточно купить и установить на нее два вентилятора производительностью — 20 000 м3/ч.

Идеальные условия

Комнатная температура – уровень, на который определяется большинство производителей эмалей. 20-23 ˚C – идеальная температура покраски. Организовать такой обогрев своими руками несложно, но гаражная вентиляция предполагает, что воздух будет двигаться интенсивно, а забирается он обычно с улицы. Таким образом, в системе окрасочной камеры появляется элемент, осуществляющий предварительный прогрев воздуха (прогревать его непосредственно в помещении опасно, из-за возможности воспламенения и трудностей регулировки).

Влажность воздуха не должна выходить за границы 70%, но и ниже 50% опускать ее не стоит. Сухой воздух в приведет к засыханию поступающих из распылителя капель краски еще в воздухе. К счастью для мастеров, выполняющих систему воздухоотводов своими руками, при нормальных погодных условиях уличный воздух вполне укладывается в эти параметры – необходимо только планомерно подавать его с улицы и очищать. Другое дело, что для создания воздушного давления потребуется подавать воздух быстрее, чем его отводить (т.е. фактически воздух должен выталкиваться наружу).

Кратностью воздухообмена называется отношение объема удаленного (поступившего) за 60 мин воздуха к объему помещения. В системе вентиляции окрасочных камер минимальная кратность воздухообмена должна составлять 8-10 единиц (чуть меньше при работе кистью). Для малярных цехов эта цифра начинается от 16-20 единиц, т.е. за час воздух в помещении должен полностью обновляться 16-20 раз (связано это с размерами помещения). Даже приблизительный расчет покажет, что это серьезная цифра. Однако требование это связано не столько с высыханием краски, сколько с безопасностью, а непосредственно в зоне нанесения лакокрасочных материалов норматив указывает, что скорость движения воздуха не должна превышать 0.1 м/сек.

К вентиляторам для покрасочной камеры имеется еще одно требование – направление. Фиалковская в книге «Вентиляция при окраске изделий» рекомендует организовывать систему обновления воздуха строго вертикального типа. Т.е. подача воздуха организуется через полоток, а вытяжка через решетку в полу (в такой системе кратность обновления может достигать отметки 200 – другая система подсчета). Осуществить это на практике проблематично, но вытяжка в любом случае должна находиться на уровне пола, а воздух поступать из-за спины маляра. Такое направление обеспечит отток токсичных веществе от человека и прибивание взвеси от краскопульта к полу.

При соблюдении даже части этих требований маляр может свести к минимуму риск отравления окрасочными материалами, образования пузырей, шагрени и пр. Все вышесказанное трудно реализовать в одном, непрерывном процессе, поэтому даже профессиональные покрасочные камеры имеют несколько режимом работы. Соответственно и расчет оборудования должен производиться для каждого этапа отдельно:

  • Очистка воздуха – формирование необходимой температуры и влажности, предварительная фильтрация пыли.
  • Рабочий режим – нагрев воздуха (требуется нагреть его до 25-40 ˚C, потому что во время перемещения он немного остывает) и равномерная подача в помещение для окрасочных работ.
  • Сушка – равномерная подача горячего воздуха или нагрев краски инфракрасными пушками (40-80 ˚C).
