Как сделать систему вентиляции в частном доме своими руками

Правила обустройства вентиляции для помещений в частном доме

Продумывая, как сделать вентиляцию в частном доме, мастеру придется учитывать особенности каждого помещения в зависимости от его назначения. Рассмотрим требования для сетей воздухообмена подробнее.

Подпол

Эта зона дома характеризуется повышенной влажностью, минимальным попаданием света и областью повышенного риска образования плесени, грибка. Чтобы устранить риск разрастания вредных микроорганизмов, рекомендуется обустройство проемов в цоколе по всему периметру строения. Отверстия послужат для вывода отработанных масс и притока свежего воздуха.

Рекомендуемые параметры высоты до 30 см от поверхности земли, прямоугольные вентканалы в частном доме делаются размером не менее 10 см, круглые – от 12 см.

Кухня и другие жилые помещения

Проект вентиляции частного дома в обязательном порядке предусматривает отдельные каналы вывода и ввода потоков для кухни и туалета. Для формирования канала применяется оцинкованная сталь или другие материалы, переносящие коррозию и с гладкой поверхностью для снижения риска оседания частиц жира, копоти. Входные и выходные отверстия защищаются решетками.

Расчет вентиляции для кухни выполняется с учетом устройства плиты:

• в помещения до 8 м3 можно ставить плиты с двумя конфорками;
• в пространство до 12 м3 – плиту с тремя горелками;
• в кухню от 15 м3 допустимо ставить плиту с 4 горелками.

Нормативы для обеспечения воздухообмена в кухне с газовой плитой до 140 м3/час, с электроплитой до 110 м3/час. Для помещений жилого типа не менее 3 м3/час на каждый 1 м2 площади комнаты.

Верхние этажи и подкрышное пространство

Проблема с устройством сети отягощается физическими свойствами теплого воздуха – он поднимается под крышу и всегда скапливается на чердаке или в мансарде. Чтобы убрать отработанную среду, требуется много выводных вентканалов в частном доме, выходящих из каждого помещения или расположенных по периметру верхнего бруса как в случае с цоколем либо установка принудительного механического устройства.

Вентиляция в бане

Отдельное строение имеет свою специфику – в процессе банных процедур влажность воздуха достигает 100%, а в период простоя бани воздухообмен поддерживается в минимальном режиме. Чтобы устранить возможность плохой вентиляции, рекомендуется сочетать естественную и принудительную систему – на период работы бани подключать механические средства, в процессе простоя использовать природные процессы.

Технически вентиляция своими руками в бане обустраивается с применением 2 приточных каналов и 1 выводного вентканала, в котором встроен вентилятор с регулируемым режимом работы.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.

Как работает естественная вентиляция в частном доме

В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.

Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.

Естественная и принудительная вентиляция

Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.

Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.

Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.

При планировании перемещения воздушных масс можно руководствоваться следующими правилами:

• Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
• Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
• И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.

Подвальные помещения и погреба также обязательно должны проветриваться.

Что такое естественная система вентиляции дома?

Это самая простая система, которую чаще всего используют в российских загородных домах. Ее еще называют гравитационной вентиляцией.

Ее работа основана на движении воздуха, возникающего за счет разницы температур внутри и снаружи здания. То есть теплый воздух внутри дома (по законам физики) поднимается вверх, и естественным образом выходит наружу через вертикальные вентиляционные каналы. За счет того, что в комнатах дома создается отрицательное давление, это приводит к тому, что свежий воздух сам поступает в дом через отверстие и диффузоры, а затем поступает в другие помещения, где есть вентиляционные решетки.

Это эффективная и недорогая система. Однако учтите, что естественная вентиляция дома будет работать правильно только если на пути воздушного потока будет не более двух дверей. В противном случае следует установить дополнительную промежуточную решетку ​​в одной из комнат. В этом случае теплый воздух из комнат будет проходить естественным образом через вентиляционные решетки к вертикальным каналам и уходить наружу.

В чем недостатки гравитационной вентиляции дома?

Это самая дешевая система вентиляции, но у нее есть серьезный недостаток — необходимость постоянного отопления коттеджа и прогрева холодного воздуха в комнатах. В противном случае система будет неэффективна.

К тому же система гравитационной вентиляции не позволяет контролировать количество поступающего воздуха. Эффективность системы сильно зависит от погодных условий, то есть температуры воздуха и силы ветра. Например, зимой (когда разница температур внутри и снаружи дома слишком большая) естественная вентиляция работает наиболее интенсивно, поэтому в дом поступает больше холодного воздуха (а это значит больше расходы на отопление дома). А летом, когда очень жарко, движения воздуха в доме почти не возникает, так как нет перепадов температур.

Считается, что гравитационная вентиляция дома наиболее эффективна при температуре наружного воздуха до +12 °C. Если снаружи дома более теплый воздух, то разница температур невелика и естественная тяга в вентиляционных каналах исчезает. В таком случае воздухообмен в коттедже лучше делать естественным образом: через открытые окна и форточки.

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

• Функциональные отличия:
  • приточная – обеспечивает притоки свежего воздуха;
  • вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
  • рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
• Метод циркуляции воздуха.
  • безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
  • канальный – потоки воздуха циркулируют по специально созданной сети каналов.
• Принцип работы.
  • естественный – вентилирование помещения осуществляется естественным путем;
  • механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

• приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
• вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
• смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Как можно использовать в системе вентиляции естественное тепло земли?

Если свежий воздух будет поступать в дом через грунтовой теплообменник, это позволит использовать в системе вентиляции природное тепло или холод, которые накапливаются в земле: на определенной глубине температура грунта практически постоянна и не зависит от температуры наружного воздуха. Такой теплообменник можно использовать круглый год – зимой он согревает наружный воздух и охлаждает его летом. Эффективность теплообмена зависит от площади поверхности теплообменника, глубины, на котором он распложен ​​и интенсивности воздушного потока.

Устройство гравийного теплообменника – схема

Устройство трубчатого теплообменника – схема

Грунтовой теплообменник строится как система труб или используется слой гравия. Воздух втягивается через впускное отверстие. Полученный от земли холод может полностью удовлетворить потребности частного дома для одной семьи во время жаркой погоды.

Условием для правильной работы теплообменника является соблюдение его надлежащего размера. Он не может быть слишком маленьким, потому что земля перестанет тогда отдавать достаточно тепла или забирать его в периоды, когда система используется для охлаждения. Такое устройство не требует электроэнергии и поэтому очень экономично.

Грунтовой теплообменник для рекуперации работает только тогда, когда жарко или очень холодно. В течение переходного периода его выключают, и обмен воздуха осуществляется из внешнего воздухозаборника, расположенного на стене здания.

Расчет вентиляции

Для того, чтобы правильно рассчитать вентиляцию, необходимо сначала рассчитать производительность по воздуху, измеряемой в кубометрах в час. Само собой, для таких расчетов нужен план построения с подробными указаниями размеров помещений. Вентиляция в доме своими руками, схема которой показана выше, не делается без предварительных расчетов.

Свежий воздух обычно не подается в коридоры — только в основные комнаты, где люди пребывают большую часть своего времени, например, спальни и кабинеты. Из ванных комнат и кухонь лишний воздух удаляется при помощи вытяжных каналов. Полная версия выглядит так: подача свежего воздуха происходит в главные помещения, откуда попадает в коридоры, из них — в ванную, санузлы и кухню, откуда удаляется по вытяжной вентиляции.

Для полного расчета вентиляции необходимо рассчитать несколько самых важных факторов:

• Расчет воздухораспределительной сети. Эта система состоит из воздуховодов, переходников, поворотов, клапанов и распределителей воздуха. Каждый элемент рассчитывается отдельно, основываясь на ранних расчетах производительности по воздуху на человека. Необходимо произвести расчет вентиляции таким образом, чтобы система была способна подать необходимое количество воздуха в каждую из комнат.
• Количество потребляемой электроэнергии всеми системами вентиляции воздуха. Еще на этапе проектирования все цифры должны быть известны, чтобы не превысить необходимого лимита.
• Мощность калорифера. Для того, чтобы узнать это значение, потребуется значение минимальной температуры воздуха снаружи в зимний период и значение температуры воздуха на выходе.
• Сопротивление сети. Чем выше это значение, тем хуже будет работать вентилятор. Просчет этого значения обязателен.
• Размер воздухораспределителя. Прежде чем его приобретать, нужно знать, что размеры воздухораспределителя не превышают воздуховодные более чем в два раза.
• Размер воздуховодов. Для вычисления данного параметра необходимо знать точный объем воздуха, проходящий по нему за определенный промежуток времени.

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Как работает естественная вытяжка

Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.

Сила тяги зависит от:

1. От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
2. Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
3. Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.

Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.

Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.

Естественный приток монтируют на уровне 2 м от пола или над батареями.

Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.

Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.

Комбинированное устройство

Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:

1. Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
2. Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.

Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.

Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.

Оптимизация работы естественной вентсистемы

Недостатки такого типа вентиляции хоть и не являются критичными, но могут серьезно влиять на эффективность работы системы в целом. Можно попытаться свести их к минимуму, внеся в конструкцию узлов некоторые изменения.

Приточные клапаны можно оборудовать датчиками влажности и температуры, в соответствии с показаниями которых будет регулироваться объем поступающего с улицы воздуха. Другое любопытное решение – включение в схему грунтового теплообменника. Расположенный ниже точки промерзания грунта, этот воздуховод в любое время года имеет одинаковую температуру. Проходя по нему, приточный воздух прогревается в холодное время года и охлаждается – в теплое.

Иногда вместо приточных клапанов монтируются элементы принудительной системы вентиляции – проветриватели или бризеры. Устройства гарантируют непрерывный приток заданного объема воздуха и его дополнительную фильтрацию. Разумеется, эти узлы потребуют подключения к источнику электричества.

Нормы вентиляции в каркасном доме

Если вы заказываете каркасный дом у застройщиков, обязательно поинтересуйтесь, какие вентиляционные системы установлены в вашем доме.

Интересоваться лучше до начала строительства, потому что этот этап работ некоторые фирмы попросту пропускают, экономя свое время.

Санитарные нормы к жилым помещениям, в том числе каркасным домам

Вам необходимо знать, что существуют строительные нормы поступления свежего воздуха в частные дома. Они составляют ориентировочно 3 куб. м в час на 1 кв. м. жилого дома.

На самом деле этот показатель минимален, и если ваши потолки выше стандарта (а значит и объем помещения выше), показатель поступления чистого воздуха должен быть увеличен минимум на треть.

Нормы воздухообмена

Кроме того, существуют санитарно-гигиенические нормы, касающиеся типов фильтров и влажности воздуха, поэтому уточните у строителей – какие фильтры установлены в вашем здании.

Прописаны для жилых зданий и следующие нормативы. Например, минимум 60 куб. м свежего воздуха должно поступать в час в помещение на одного человека, если человек находится в помещении постоянно.

Если человек временно прибывает в комнате, то норма снижается до 20 куб. м.

Норма кратности или величины воздухообмена

Виды устройств и фото

Естественная

1. Разности показателей атмосферного давления в верхней и нижней части вентканала. Чем он выше, тем мощнее тяга.
2. Разница между температурой воздуха внутри помещения и вне его.
3. Степень насыщенности воздушных масс влагой. Более влажный воздух оказывается и более легким и стремится кверху.

Плюсы:

• экономия денег на обустройство;
• независимость от источников энергии;
• практически исключены сбои в работе;
• отсутствие шума.

Минусы:

• слабый воздухообмен и малоэффективная циркуляция;
• нельзя регулировать степень интенсивности;
• отсутствие движения воздуха в теплую погоду;
• значительный отток теплых масс наружу.

здесь

Принудительная

Схемы работы могут несколько различаться в зависимости от типа оборудования:

1. Приток обеспечивается бризерами, устанавливаемыми в каждом помещении. Общая вытяжка оборудуется в чердачной зоне.
2. В комнатах монтируются устройства для притока и вывода с функцией рекуперации. Их сооружают во внешних стенах здания.
3. Воздухообмен обеспечивается системой центрального кондиционирования. Оборудование может отвечать за очистку, нагрев или охлаждение воздуха в зависимости от текущей необходимости. Циркуляция воздуха происходит по разветвленной сети каналов вентиляции.

Плюсы:

• независимость работы от условий окружающей среды и высоты постройки;
• воздух, подаваемый в дом, имеет идеальные показатели чистоты, температуры и влажности.

Минусы:

• зависимость оборудования от электричества;
• большие расходы на его закупку, установку и текущее обслуживание.

тут

Комбинированная

1. подача воздуха с улицы механическим приточным оборудованием и удаление через вертикально расположенный канал;
2. установка вентилятора в зоне вытяжки при организации притока через стенные клапаны.

Внимание
Примером может служить вытяжка в туалетной комнате или на кухне. Для организации притока в толщу стены монтируются бризеры, осуществляющие механический приток воздуха

Они могут фильтровать и обогревать воздушные массы.

Расчеты и монтаж вентиляции

Прежде чем приступить непосредственно к монтажу системы, необходимо провести предварительные расчеты. Составленная своими руками схема вентиляции позволит понять основной принцип работы и еще на этапе планирования устранить возможные ошибки.

В первую очередь определите тип вентиляции, исходя из назначения и площади помещения.

Оптимальным вариантом для цокольного этажа частного дома станет принудительная система вентиляции, позволяющая потребителю контролировать объем воздухообмена.

Рассмотрим подробнее основные расчеты:

1. Рассчитываем  и отмечаем на схеме необходимое количество вентиляционных каналов в зависимости от мощности встраиваемого оборудования.
2. Рассчитываем диаметр сечения вытяжной трубы из расчета 26 квадратных сантиметров диаметра трубы на один квадратный метр обслуживаемой площади по формуле √(26 × S) / 3,14) × 2, где S- обслуживаемая площадь цоколя. Для домов, расположенных в низине, расчетный размер увеличивают на 15-20 процентов.
3. Для определения оптимальной длины вентиляционной трубы суммируют высоты дома от уровня земли, заглубленной части цокольного этажа и трубы системы отопления выше уровня крыши.

Монтаж системы принудительной вентиляции начинают с пробивки воздушной магистрали. Для монтажа приточной части  высверливается канал в стене на уровне нижнего края окон.

В проем вставляется труба, закрытая со стороны улицы декоративной решеткой для защиты от осадков, насекомых, грызунов. Зазоры заполняются монтажной пеной.

Вентиляционные трубы устанавливаются под углом в 10-15 градусов наружу так, чтобы образовавшийся в холодный период конденсат тек на улицу, а не скапливался внутри. Со стороны помещений монтируют устройство принудительной вентиляции.

В основной блок такого устройства входят: вентилятор, фильтрационный комплекс, обратный клапан. Клапан или заглушка необходимы для предотвращения попадания холодного уличного воздуха внутрь, когда оборудование выключено.

Вытяжной канал устанавливается с противоположной стороны от приточного вентилятора, на уровне полутора метров от пола. Для возможности регулирования потоков воздуха систему вентиляции  оснащают набором заслонок.

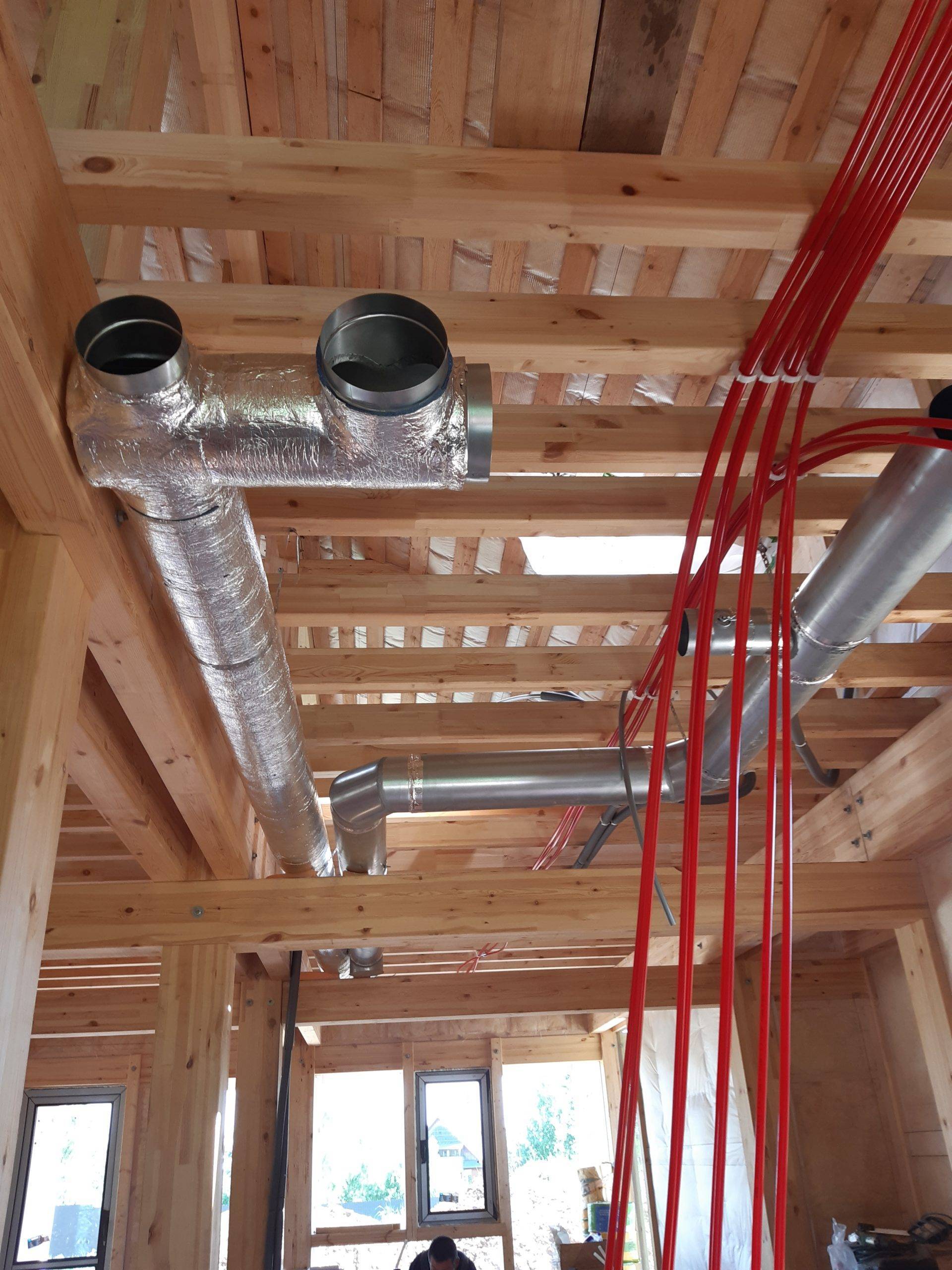

Обязательно утеплите вытяжную трубу. Утеплитель должен быть влагостойким, иметь слой гидроизоляции. На внешнем конце воздуховода закрепляют дефлектор.

Нужна ли нам вентиляция?

После тяжелого трудового дня мы спешим домой. Только там мы сможем расслабиться и восстановить силы. Для комфортного отдыха необходимо наличие в помещении следующих факторов:

• Благоприятный микроклимат.
• Свежий воздух.
• Отсутствие пыли и грязи.
• Оптимальная температура.

Для достижения максимально комфортной обстановки необходима правильно установленная система вентиляции в частном доме или в многоквартирном помещении.

Но не только лишь в комфорте дело. Для чего еще нам необходима система естественной циркуляции воздуха? Рассмотрим основные аспекты:

• Употребление продуктов, содержащих ГМО, плохая экология, высокий уровень риска развития заболеваний разрушают иммунную систему человека. Это приводит к возникновению аллергических реакций. Естественная вентиляция в частном доме и в многоквартирном помещении позволит этого избежать.
• К сожалению, большинство современных жилых помещений были построены в советский период. Планировка таких зданий подразумевает минимальный уровень использования вентиляционных систем. Естественная циркуляция воздушных потоков в таких зданиях осуществляется за счет открытых дверей и окон.
• Повышению уровня тепла в помещении способствует установка пластиковых окон и утепление стен. Однако это приводит к излишней герметизации помещения. Чтобы достичь оптимального микроклимата в подобном помещении, необходима дополнительная установка принудительной системы вентилирования.
• Многие заводят домашних животных. Верные, добрые друзья всегда готовы поддержать человека. Однако не стоит забывать о том, что они подвержены линьке. Частицы шерсти скапливаются в жилом помещении. Это приводит к ухудшению микроклимата в доме. Чтобы избавиться от них, необходимо установить систему циркуляции воздуха.
