Вентилятор в вытяжку в туалет

Особенности применения вентилятора в туалете

Санузел отличается от остальных помещений в доме в первую очередь тем, что посещают его только периодически и на короткое время. Поэтому и вытяжка там должна работать только незначительное время. Оптимальную продолжительность работы легко можно определить экспериментальным путем. Стоит только учитывать, что летом устройству потребуется немного больше времени на то, чтобы справиться со своими обязанностями. Определив нужное время и купив вытяжку с таймером, можно будет добиться оптимального и эффективного функционирования устройства при незначительных материальных затратах.

Рекомендации по подбору оборудования

В продаже представлено огромное количество вентиляторов для принудительных коммуникаций. Это привносит определенные сложности в процедуру, как поставить вытяжку в туалете. В помощь покупателю существует набор полезных советов по подбору оптимального оборудования для монтажа вентиляции в ванной.

Ориентироваться нужно на следующие критерии:

Диаметр воздушного канала. Этот параметр влияет на подбор патрубка для вентилятора. Стандартные типоразмеры воздуховодов – 150, 125 или 100 мм.

Использование или не использование воздуховодов

Если они есть, важно хорошо продумать схему их размещения в санузле. Благодаря этой информации существенно облегчается задача по установке вентилятора

Мощность

Перед тем как установить вентиляцию в ванной и туалете, необходимо определиться с ее мощностью. Это даст возможность обеспечить эффективное замещение воздуха в помещении.

Наличие влагозащиты. На оборудовании в таком случае имеется специальная маркировка в виде латинских букв IP. Для установки вентиляции в ванной, как правило, подходит значение IP30. Более дорогие модели имеют степень защиты IP44: при наличии финансов, лучше вложится в такой прибор. На нем обычно имеется герметичный кожух, оберегающий устройство от воздействия влаги.

Уровень шума. Некоторые пользователи пренебрегают этой характеристикой, что в дальнейшем оборачивается существенными неудобствами. Чем меньше в ванной шума, тем комфортнее там находиться.

Держа во внимании все вышеперечисленные моменты, можно подобрать оптимальное оборудование, которое обеспечит эффективный воздухообмен внутри санузла.

Где допускается ставить вытяжной вентилятор в ванной или туалете

Сразу оговоримся, что речь сегодня идёт про вытяжные вентиляторы. С помощью приборов воздух становится свежий, чистый, не настолько влажный, как после банных процедур. В прошлых обзорах говорили, что лучше установить вентилятор в туалете либо ванной с производительностью не менее 25 кубометров в час. В случае совмещённого санузла цифра удваивается. Полагаем, читатели уже выбрали подходящую модель, следовательно, сегодня обсуждается исключительно правильная установка вентиляторов. Напомним, что ванная комната разбивается на зоны согласно порядку:

Монтаж вентилятора

Нулевая зона занимает непосредственно объем ванной или душевого поддона.
Первая зона находится внутри периметра ванной или душевого поддона, расположена ниже (до пола) и выше (до горизонтальной плоскости на высоте 2,25 метра).
Вторая зона начинается за первой, дальние границы отстоят от неё на 60 см

Высота аналогичная.
Третья зона расходится от второй на 2,4 метра, высота прежняя.
Обращаем внимание, что области образованы прямыми плоскостями и по форме прямоугольные. Исключением считается случай, когда установлено круглое джакузи

Здесь и области расходятся концентрически и равномерно. Следует внимательно производить подключение выключателей вентиляторов. В ванной комнате не ставятся вовсе. ГОСТ 50571.11 предписывает электрическое оборудование ставить не «где придётся», а согласно рекомендациям:

  • В зонах 0,1 и 2 установка вентилятора (в ванной) на 220 В недопустима. Получается, прибор ставится выше 2,25 метра (нижняя грань). Там запреты уже не применяются, но остаются ограничения.
  • Сложностей удастся избежать, если перейти на питание вытяжного вентилятора при помощи БСНН. Это значит, напряжение не выше 50 В переменного либо 120 В постоянного тока. Рекомендуем использовать 12 В (постоянные или переменные).

Говорят, в продаже отсутствуют низковольтные вытяжные вентиляторы. Примеры моделей несложно посмотреть тут https://www.roomklimat.ru/section/5/61-bytovye-ventilyatory-dlya-sanuzlov/ (выберите в графе Тип опцию «на 12 Вольт»), для убедительности даём наименование изделия известной марки Soler&Palau: SILENT-100 CZ Silver 12V. Можете установить вентилятор в ванной подобного рода либо чуть иной. Главное – нельзя нарушать требования ГОСТ 50571.11.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов

Основные схемы подключения вентилятора к выключателю следующие:

  • при включении вытяжки одновременно с освещением;
  • при использовании отдельного выключателя для вытяжки;
  • при использовании двухклавишного выключателя;
  • при использовании вытяжки с таймером.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

  1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
  2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
  3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

  1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
  2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
  3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
  4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

  1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
  2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
  3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Типы систем вентиляции

Естественной вентиляции в ванной и туалете мало для эффективного удаления пара

Совместный санузел требует хорошего проветривания, так как в нем сосредотачиваются испарения от горячей воды и запахи, связанные с пользованием унитазом. Даже для туалета небольшой площади и объема потребуется обеспечить воздухообмен на уровне 25-30 м³/ч. К выбору конструкции для обеспечения данного процесса следует подходить с учетом особенностей планировки жилья. Существует несколько разновидностей вентиляционных систем для туалетов и ванных.

Естественная

Обычно устанавливается в многоэтажных домах и охватывает все квартиры, подключенные к одной общей шахте. Кроме шахты в конструкцию входит общий коллектор на чердаке. Предназначен для сбора загрязненного воздуха и вывода его на улицу. В квартирах имеются каналы и отверстия, соединяющие комнаты с вертикальными вытяжными проемами. Приток воздуха обеспечивается через щели, замочные скважины, приоткрытые окна и специально изготовленные отверстия.

Принцип действия естественной вентиляции основан на движении масс между областями с высокими и низкими давлениями. Такой эффект наблюдается в многоквартирных домах, когда разница в этих показателях составляет несколько десятков мм. р.с. Возникает достаточно сильная тяга, которая способствует тому, что шахта буквально засасывает загрязненный воздух из квартир. Однако есть у таких конструкций один существенный недостаток. Заключается он в том, что в тихую пасмурную погоду тяга может полностью пропасть и даже сменить направление. В таких случаях наблюдается перетекание запахов из квартиры в квартиру.

Принудительная

Приток воздуха может осуществляться через отверстия в двери или щель над порогом

Подобные конструкции предполагают создание двухходовой конструкции, где через одну воздух подается в помещении, а через другую удаляется.

Принудительные вентиляции подразделяются на такие категории:

  • Приточные. Подразумевают установку нагнетательного устройства в нижней части здания. Для адаптации атмосферы под температуру помещений могут использоваться фильтры, нагреватели и охладители.
  • Вытяжные. В данных конструкциях вентиляторы монтируются в коллекторе, а удаление загрязнений осуществляется за счет механического создания в верхней части здания области пониженного давления.
  • Комбинированные. Вентиляторы монтируются сверху и снизу, за счет чего обеспечивается мощная и стабильная циркуляция воздуха по всем уровням дома.

Виды вытяжных вентиляторов

По конструктивным особенностям вытяжки для ванной делятся на:

1.Осевые вентиляторы. Принцип устройства заключается в закреплении на оси электрического двигателя вытяжного пропеллера с лопастями. Пропеллер начинает движение одновременно с вращением оси. Воздух нагнетается лопастями устройства внутрь вентиляционного канала.

Вытяжной вентилятор

Как правило, производятся из пластика, легкие, просты в установке. Монтируются в вентиляционные проемы, каналы с небольшим аэродинамическим показателем.

2. Центробежные вентиляторы. Действие устройств базируется на перекачивании постоянного объема воздуха. Это дает возможность регулировать скорость работы. Такие вентиляторы экономичнее осевых аналогов, проще по структуре.

Центробежный вентилятор для вытяжки

Центробежная вытяжка для ванной включает в свое устройство крыльчатку с несколькими рядами ребер-лопастей. В центре – вал, проходящий сквозь корпус вентилятора. Поток воздуха захватывается краями лопастей, затем разворачивается на 90 ⁰ С, а центробежная сила разгоняет его еще быстрее.

3.Канальные вентиляторы. Особенность устройств заключается в том, что они устанавливаются внутри воздуховода, трубопровода. Согласно своему устройству делятся на две группы:

  • канальные радиальные вентиляторы (устанавливается во всех видах воздушных каналов);
  • канальные вентиляторы со спиральным корпусом (предназначены только для прямоугольных воздуховодов).

Канальный вентилятор

В силу своей конструкции чаще всего оснащаются центробежными двигателями. Канальная вытяжка компактная, тихая, простая в установке.

Вентиляция для ванной комнаты

В этом помещении проветривание является необходимым для удаления большого количества влаги, которая скапливается здесь постоянно. Благодаря наличию вытяжки, в помещении легко дышится, сантехника и бытовые предметы не портятся, не появляется плесень и грибок.

Рекомендации инженеров при выборе вентиляции для ванной

Инженеры рекомендуют не приобретать дорогостоящее оборудование больших размеров. Главное, правильно рассчитать нужную мощность

Специалисты советуют обратить внимание на мощность проводки в помещении. Поскольку вытяжка имеет немалую мощность и давление, то возможно повреждение кабеля в связи с перегрузкой электросети

При покупке учитывается качество, его продуктивность, габариты.

Как установить вентилятор в ванной комнате

При монтаже необходимо следовать правилам:

  • снять крышку;
  • места, которые будут прилегать к поверхности стены, смазать жидкими гвоздями или надежным клеем;
  • расположить изделие в отверстие в стене (рабочая часть прячется);
  • хорошо прижать корпус;
  • установить антимоскитную сетку;
  • поставить крышку, зафиксировав ее дюбелями или саморезами.

В конце работы укладываются провода, а конструкция подсоединяется с электросети.

Принцип подключения к электросети

К вентиляционному каналу ведется отдельная проводка для автоматического включения с помощью программирования устройства или датчика движения. Если в модели имеется шнур, то можно включать систему механическим путем.

Управление посредством включения/выключения освещения

Часто электрооборудование включается в тот момент, когда загорается свет в помещении. Но поскольку вытяжка обычно необходима во время купания, то такой вариант не очень удобен – впустую расходуется электричество, к примеру, во время стирки. Поэтому систему лучше автоматизировать в целях экономии электроэнергии и дополнительного удобства.

Зачем нужен таймер для вентилятора санузла

Оснащенная таймером вытяжка включится с включением света, а выключится через несколько минут, после того, как человек, который принимал душ, вышел из ванной. В течение этого времени устройство вытягивает влажный воздух. Если же пребывание в помещении было недолгим, то конструкция не включится, так как необходимости в его работе нет.

Подключение таймера санузла

Таймер представляет собой компактный прибор. Подключать его следует с помощью 6-и контактов. Чтобы правильно подсоединиться, нужно воспользоваться схемой.

Схема электропроводки в санузле для вентилятора с таймером

Схема подключения таймера санузла

Схема электропроводки в санузле для вентилятора с таймером

Подключение через выключатель

Прежде чем, заняться присоединением питающих проводов, нужно отключить рубильники на щите. Затем снимается фронтальная панель прибора, и в нее вставляются проводки через каналы.

Как подключить вытяжной вентилятор к выключателю

Производится присоединение проводов к клеммам устройства, расположенным под крышкой. При отсутствии заземления, хватает 2-х проводков: фаза и ноль. Проводки соединяются с клеммами, укрепляются, затягиваясь болтиками, ставится защитная крышка.

1 Разновидности вентиляции

Тип вентиляционной системы играет очень важную роль в обустройстве санузла. Есть множество производителей такого оборудования, которые изготовляют товар разного качества. В целом вентиляция разделяется на два вида:

  • принудительная;
  • естественная.

Как показывается практика, для обеспечения достаточного количества кислорода и хорошего микроклимата в доме или, что ещё важнее, в офисном здании нужно применять принудительную вытяжку. Для этого монтируют напрямую в шахты вентиляторы. В зависимости от типа устройства вентилятор может быть в коробе или без него. Если установлена качественная принудительная вытяжка в туалете, при этом правильно подобрана её мощность, то проблем с лишними запахами и сильной влажностью не будет.

https://youtube.com/watch?v=mz3NcHFO3to

Туалетное помещение отличается от остальных комнат в доме тем, что его посещают ненадолго. В связи с этим вентиляция должна происходить тоже только периодически.

Для правильного подбора этого времени нужно просто понаблюдать за микроклиматом в помещении. Сначала следует приобрести вентиляцию с таймером, а потом установить идеальный режим работы, при этом затраты будут минимальными. Учитывать нужно и то, что летом вентиляция должна работать на 20−30% эффективнее.

Принцип работы системы также несложен. Когда вентилятор бездействует, его закрывает заслонка, а после начала работы поток воздуха спокойно её отодвигает и вытягивает застоявшийся воздух из помещения. После прекращения работы заслонка снова задвигается.

Разновидности вентиляционных систем

В процессе выбора вытяжной системы в ванную или туалет в первую очередь нужно разбираться в принципе работы и разновидностях приборов такого рода. Так, основные системы вентиляции подразделяются на естественные и принудительные конструкции.

  • Принцип работы естественной вытяжки основан на перепаде температуры в помещении и за его пределами. Потоки воздуха, поступающие из воздухозаборной шахты, вытесняют отработанные газы, из помещения насыщая его свежим кислородом.
  • Принудительная вентиляционная система – это вытяжка, которая функционирует за счёт электрического вентилятора, нагнетающего чистые воздушные потоки или, вытягивающего отработанные массы через воздуховод на улицу.

Если естественную вентиляцию, которая состоит из цепи соединённых каналов, которые расположены внутри стен и выходят в чердачное помещение, монтируют ещё на стадии возведения здания, то принудительную вытяжную конструкцию можно обустраивать в любое удобное для домовладельца время.

Если спросить у профессионалов о необходимости использования принудительной вытяжной системы в ванной или туалете, то моментально последует утвердительный ответ. Особенно это актуально, если естественная вентиляция работает нормально, но по причине засорения вытяжных каналов не полностью справляется со своими функциями. Также вытяжной вентилятор устанавливается и в ряде других случаев.

  • В случае, когда естественные притоки и оттоки воздуха происходят не в полной мере.
  • Если обратная тяга настолько мощная, что вытяжная система в ванной или туалете поставляет уже отработанные воздушные массы, насыщенные неприятными ароматами.

Также вытяжка в туалете или ванной комнате устанавливается в процессе перепланировки при объединении данных помещений в единое пространство. В такой ситуации естественная система вентиляции справляется с поставленной задачей не в полном объёме и использование вытяжного вентилятора обязательно.

Достоинства канальных вентиляторов

Эти устройства обладают такими несомненными преимуществами:

  • весьма высокая производительность и эффективность;
  • низкий уровень шумового воздействия на окружающих;
  • безусловная компактность расположения;
  • точная балансировка вала, что способствует длительной работе без необходимого технического обслуживания;
  • простой монтаж.

При выборе такого типа вентилятора для комнаты, где осуществляется личная гигиена всех проживающих в квартире, пользователям следует обращать внимание на диаметр изделия, чтобы он соответствовал размерам используемого воздуховода. Кроме этого, стоит поинтересоваться специальным параметром, отвечающим за обмен воздуха в единицу времени для помещения, куда будет устанавливаться изделие, чтобы производительность была соответствующая

Для ванной комнаты эта величина будет равна 8, для санузла — 10, а для душевой она возрастает до 25. Чтобы точно подсчитать нужную для качественной вентиляции вашего помещения производительность вентилятора, надо знать объем помещения и умножить его на стандартную кратность обмена воздуха.

Зная рассчитанную величину производительности, легко можно подобрать соответствующий ей канальный вентилятор.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

  1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
  2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
  3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
  4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий. На комфорт использования значительно влияет шумность оборудования

Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

  • max расход воздуха — 5330 м³/ч;
  • max давление — 900 Па;
  • перфорации для скрепления с трубопроводами — 100-400 мм;
  • небольшой уровень звукового воздействия;
  • производительность может регулироваться;
  • установка производится быстро, при этом не требуется особых навыков;
  • техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.

Разновидность систем вентиляции для туалета

Как сделать вытяжку в туалете? Прежде чем приступить к установке дополнительной вентиляции в санузел, своими руками или прибегнув к помощи специалистов, нужно разобраться в особенностях устройств для очистки воздуха. Приборы такого рода различаются по мощности и комплектации, и условно разделяются на несколько типов.

Схема вытяжной вентиляции в туалете

  • принудительная;
  • естественная;
  • комбинированного типа.

Вытяжка принудительного типа, установленная в туалете осуществляет работу за счет вентилятора, который в свою очередь питается от электрической сети. Подобное устройство способно нагнетать свежие и чистые воздушные потоки. Рекомендации для установки именно принудительной вытяжки справедливы, когда первичная вентиляционная система лишь частично не справляется с очисткой воздуха в туалете.

При нулевой эффективности встроенной вытяжки, нужно поставить очистительную систему комбинированного типа. Состоит такое устройств из последовательно соединенных каналов, прячущиеся внутри стены и дополнительных электрических элементов.

Показаниями к установке принудительных систем являются изменения вентиляционных путей в процессе перестройки помещений, квартир и домов. В таких случаях, вентилятор для вытяжки в туалете перезагружается, не в силах выполнять поставленную задачу.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.

Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.

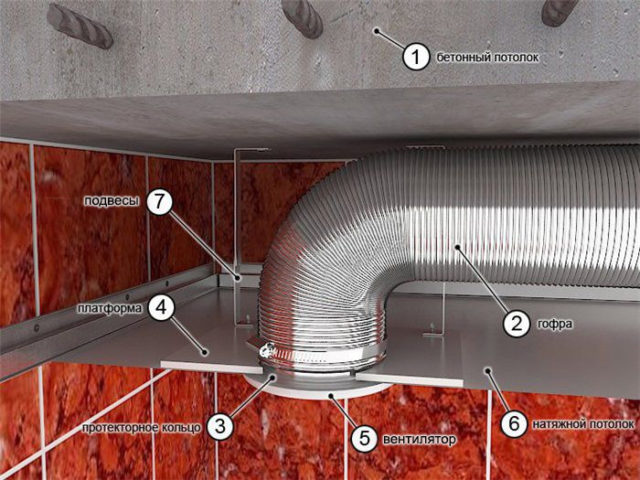

Монтаж вентиляции в потолке ванной комнаты

Процесс установки потолочного вентилятора занимает минимальное количество времени при условии правильной подготовки и наличия знаний. Перед монтажом требуется тщательно продумать способы подключения вентилятора и при необходимости проложить кабель электропитания. Вся проводка должна быть спрятана в гофрированную трубу и располагаться под облицовкой. Для подключения устройства обычно используются трехжильные кабеля типа ВВГ – они позволяют подать на прибор ноль, заземление и фазу с выключателя. Только после прокладки кабеля можно приступать к установке вентилятора. Рассмотрим порядок выполнения работ.

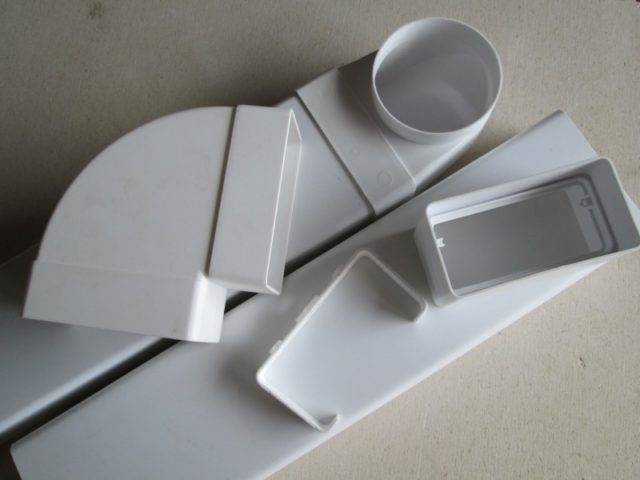

Сборка воздуховода

Первым делом перед установкой подвесного или натяжного потолка собирается дополнительный вентиляционный канал, который одним концом вставляется в вентиляционную шахту, а другой выводится в уровень с будущим потолком и подсоединяется к вентилятору. Если используется жесткий воздуховод из ПВХ, его крепят к перекрытию с помощью специальных пластиковых держателей. Мягкую гофрированную трубу закреплять не обязательно, достаточно просто протянуть её от вентшахты до места установки вентилятора.

Монтаж потолка

Следующим этапом после прокладки проводки и воздуховода выполняется сборка потолочной конструкции. Если устанавливается натяжной потолок, дополнительно потребуется подготовить закладную платформу для крепления вентилятора. Понадобится пластина из пластика или фанеры и металлические подвесы, которые одним концом прикручиваются к платформе, а другим – к перекрытию.

Подготовка вентиляционного отверстия

Для нанесения разметки следует поднести корпус прибора к потолку и обвести его круглый контур карандашом.

Затем по этой линии проделывается отверстие:

  1. В подвесном потолке из пластиковых панелей вырезается канцелярским ножом.

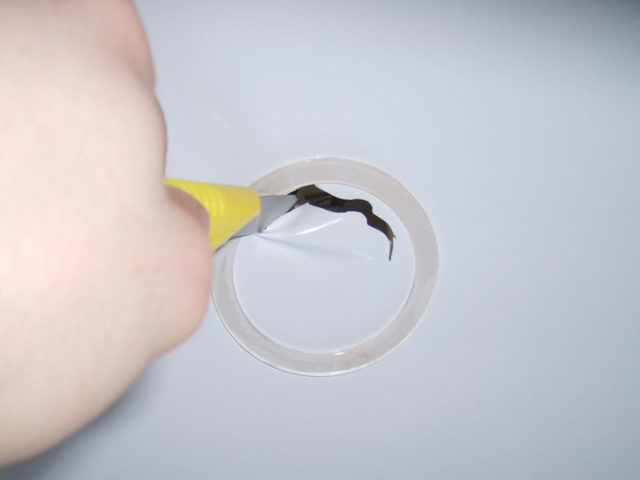

  2. К натяжному полотну предварительно приклеивается протекторное кольцо соответствующего диаметра, которое не даст пленке порваться или деформироваться в месте пореза. По внутреннему контуру защитного кольца острым ножом удаляется лишний материал.
  3. Для выпиливания отверстия в реечном потолке используется болгарка, ножницы по металлу или дрель с насадкой «коронка». Альтернативным вариантом может служить установка вентилятора выше уровня подвесной конструкции и монтаж перфорированных реек, через которые будет происходить воздухообмен. Или установка реечных панелей с готовыми отверстиями для монтажа потолочных диффузоров, обеспечивающих правильное распределение воздуха.

Подключение вытяжного устройства

Вентилятор требуется поднести к потолку, продеть провод сквозь отверстие в корпусе, завести его в пазы и вставить прибор в вентиляционный канал до упора. Далее, провода поочередно соединяются между собой с помощью клемм, места креплений закрываются изолентой, после чего одевается декоративная решетка.

При установке важно учитывать следующие рекомендации:

  • электровытяжку допускается подключать только к исправно функционирующей вентиляционной трубе;
  • при установке в частном доме отвод воздуха должен осуществляться наружу, а не под кровлю здания;
  • для ванной лучше сразу подбирать принудительную вытяжку с обратным клапаном;
  • для снижения уровня шума после монтажа целесообразно использовать силиконовый герметик.

Таким образом, вытяжные потолочные вентиляторы способны значительно улучшить микроклимат в ванной комнате и санузле. Выбирать данные устройства желательно с учетом их технических характеристик – мощности, надежности, безопасности и наличия дополнительных функций

Монтаж прибора также не составит труда, однако важно выполнить его правильно и качественно, поскольку хорошая циркуляция воздуха является залогом здоровья владельцев квартиры и долговечности интерьера

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ – подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье “Лучший кабель для проводки NYM или ВВГнГ-Ls”.

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
