Системы вентиляции каркасного дома своими руками, видео

Вентиляция каркасного дома не работает

Собранная своими руками схема вентиляции каркасного дома работает плохо если:

• в комнатах спертый воздух, тяжело дышать. Заходя с улицы, хочется открыть форточки;
• в ванной и на кухне в углах появляется грибок. Естественная вентиляция в каркасном доме не справляется с повышенной влажностью;
• «плачут» или потеют окна. Это означает, что влажность в помещении высока, а воздухообмен плох.

При грамотно организованной своими руками естественной вентиляции каркасного дома в жилые комнаты постоянно должен идти поток свежего воздуха. Так создается благоприятный микроклимат в доме и регулируется влажность.

Виды и разновидности

Сначала определимся, какие бывают типы вентиляций, и в каких случаях какую лучше использовать.

1. Естественная.
2. Принудительная или искусственная.
3. Комбинированная или смешанная.

Естественный вид

Не предполагает применения механических элементов. Такая система функционирует по законам физики и зависит от погоды.

Неорганизованную естественную вентиляцию применяли веками наши предки, сами того не подозревая. Щели в двери и окнах пропускали воздух в дом, а вытяжка осуществлялась через трубу печи.

Организованная естественная система – подразумевает использования каналов вытяжки, которые лишены энергозависимых приборов и работают под действием естественной тяги. Могут быть установлены приточные клапаны.

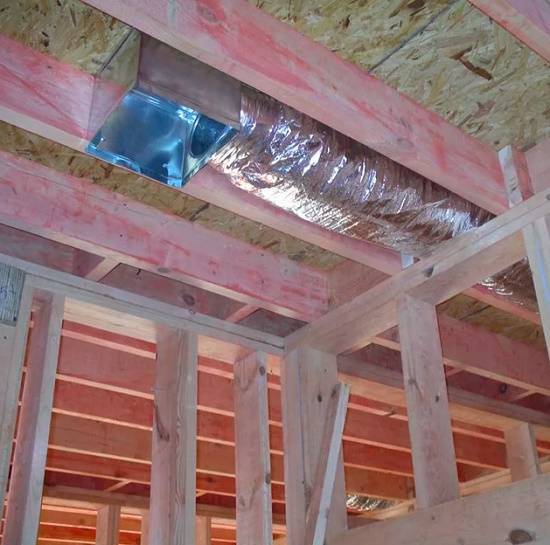

Естественная вентиляция в каркасном доме

Главный недостаток этого варианта в том, что человек не может регулировать процесс воздухообмена (или может вручную осуществлять минимальную регулировку). Нельзя увеличить скорость потока, подогреть морозный воздух или добавить прохлады в жару. Воздух попадает с улицы, как он есть – не подогретый, не очищенный.

Естественным способом проветривания можно пользоваться в маленьких загородных домах, там, где люди не находятся круглый год.

Искусственный вид

Осуществляется с использованием энергозависимого оборудования, которое подаёт в комнаты воздух принудительно.

Различают следующие разновидности вентиляционных систем:

1. Приточную.
2. Вытяжную.
3. Приточно-вытяжную.

Приточная обеспечивает вход воздуха в дом, а отток происходит благодаря повышающемуся давлению внутри помещения.

Вытяжная наоборот обеспечивает вытяжку, а приток происходит из-за разряжённости воздуха в комнатах. Если нет приточной системы, такая схема может быть не эффективной и не ощущаться жильцами.

Приточно-вытяжной способ наиболее эффективный. Обеспечивает полный цикл воздухообмена.

Вентилятором засасывается воздух с улицы, он проходит по системе каналов и разводится во все комнаты. Параллельно можно установить калорифер, тогда поступающий воздух будет подогреваться. Система фильтров производит его очистку от пыли, посторонних запахов, пыльцы растений и т. д.

Смешанный вид

При комбинированной системе может использоваться сочетание элементов естественной и принудительной вентиляции. Такое сочетание имеет смысл, когда бюджет строительства ограничен. Тогда естественные отверстия и шахты могут использоваться для экономии, а принудительная ставится только в проблемных местах дома (туалет, кухня) и делается небольшой протяжённостью.

Виды вентиляции: организованная и неорганизованная

Вентиляция каркасного дома соответствуют нормативам, применимым к одноквартирным частным домам

Естественная

Обеспечивает произвольную циркуляцию воздуха, без использования механических приборов. Воздух может поступать через открытые форточки и окна. Выводится с помощью специального вентканала. Этот способ в строительстве применяется с древности.

Принудительная

В современных постройках чаще используют принудительную систему вентиляции. Циркуляция воздуха происходит за счет вентиляторов, рекуператоров, компрессоров. Воздух принудительно закачивается и выводится. Вспомогательные приборы монтируются в трубы вентиляции.

Смешанная

В доме монтируется естественная вентиляции и принудительная. Например, в проекте заложена естественная вентиляция, а также предусмотрен монтаж рекуператора в одну из стен дома.

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Нужна ли вентиляция в каркасном доме?

движение потоков воздуха в доме

Каркасные дома относятся к современным энергоэффективным строениям, практически герметичным за счет пластиковых окон и дверей. Есть мнение, что в таких домах душно, ведь материал стен и потолков «не дышит».

На практике даже «дышащие» кирпичные или деревянные стены не успевают поглотить всю влагу, выделяемую человеком при дыхании, приготовлении пищи, купании. В старых домах функцию вентиляции выполняли щели в деревянных окнах, дверных коробках, а вовсе не «дышащие» каменные стены.

Мы предлагаем ознакомиться с мнением жителей каркасных домов и специалистов:

Дом-дача для сезонного проживания. В таком каркасном доме, выстроенном своими руками, устройство вентиляции не требуется. Летом окна и двери обычно открыты. Для воздухообмена в туалете и ванной комнате сделается маленькая форточка. Если у этих помещений нет стен, выходящих на улицу, можно своими руками собрать систему естественной вентиляции каркасного дома, которая обойдется недорого.

Дача, используемая круглый год. На кухне и в санузле необходимо оборудовать вытяжные каналы с механической тягой.

Дом для постоянного проживания. Оптимальна принудительная система вентиляции каркасного дома, устроенная с рекуператором тепла. Только схема постепенной подачи свежего подогретого воздуха вентиляцией позволяет жильцам каркасного дома избежать скачков температуры, неизбежных при проветривании своими руками.

1 Финский домик – нужна ли ему вентиляция?

Каркасные сооружения – это энергоэффективные жилые постройки. Их особая конструкция дает возможность сохранять тепло, что позволяет затрачивать минимум средств на отопление. Такие дома строятся в виде каркаса. На него монтируются стены, защищенные от холода и влаги плитами пенопласта, гидроизоляционными мембранами и пленками, утепляющими материалами. Сверху этот многослойный пирог накрывается с обеих сторон различными облицовочными изделиями. В итоге мы получаем сооружение, в которое не попадает ни капли воздуха с улицы. Герметичность домостроения обеспечивается, кроме того, монтажом пластиковых окон, что также не способствуют воздухообмену в жилье.

В описанной “закупоренной” постройке отдыхают и живут люди. Они дышат, потеют. Это приводит к тому, что в жилище становится душно, на стенах и потолке со временем начинает собираться конденсат, в комнатах появляются малоприятные ароматы. Проблема с доступом свежего воздуха частично решается при периодическом открытии дверей и окон. Но этого явно недостаточно для того, чтобы в доме всегда был оптимальный микроклимат. А значит, для создания идеальных условий для жизни человека в каркасном строении придется позаботиться об оснащении его качественной вентиляционной системой. В большинстве случаев она проектируется и реализуется еще на этапе строительства дома. Но, если по каким-либо причинам этого не было сделано, монтаж вентиляции можно выполнить и в уже эксплуатируемом жилище.

Сразу отметим несколько нюансов. Если финский домик используется исключительно в качестве дачи для летнего отдыха, установка вентиляционной системы в нем необязательна. В подобных случаях окна и двери жилища открыты практически постоянно. Этого вполне достаточно для нормального уровня воздухообмена. Проблема с проветриванием может возникнуть лишь в санузлах и ванных комнатах. Но она решается элементарно – посредством обустройства в них небольших по размерам форточек.

Если каркасная дача эксплуатируется круглогодично, специалисты рекомендуют оснастить санитарно-технические помещения, а также кухню вытяжными каналами, работающими по простому принципу механической естественной тяги. Такие работы легко выполняются своими руками в кратчайшие сроки. Если же дом используется постоянно, он, в большинстве случаев, требует устройства принудительной системы вентилирования.

Почему так важна вентиляция для каркасного дома

Во-первых, люди на 75% состоит из воды. За ночь два человека в спальне могут испарить до 0,5 литров воды. Если комната имеет площадь 18-20 м2, то при влажности воздуха перед сном 25-30%, к утру она в отсутствие вентиляции составит 100%, что очень вредно для здоровья, а также вещей и материалов.

За это же время в спальне возрастет содержание углекислого газа на 3%, а  объем кислорода уменьшится на те же 3%, что тоже опасно. Это приводит к не высыпанию, головным болям и недомоганиям. При наличии хорошей вентиляции ничего такого наблюдаться не будет.

Во-вторых, дома теперь строят из материалов, теплопроводность которых достаточно низкая. Оконные и дверные проемы стараются делать герметичными. И все это ради сохранения тепла и экономии топлива на обогрев дома. Для этих же целей надежно утепляется перекрытие и пол. Но в погоне за сохранением тепла, перекрываются все каналы поступления в помещение свежего воздуха, т. е. вентиляция воздуха полностью отсутствует!

Современный каркасный дом представляет собой плотно закупоренный термос. Из него не выходит тепло, но и не втекает свежий воздух. А это означает, что никакие вытяжные вентиляционные системы работать не смогут. Отсюда: духота, сырость, недомогание и т. д.

Как люди выходят из положения? Очень просто, но расточительно: они обогревают помещение и открывают форточку. В результате свежий воздух входит, а тепло выходит. Перерасход топлива может достигать 50%. Из-за сквозняков нередки простудные заболевания. Как же создать в доме здоровый микроклимат и сберечь тепло?

Принудительный воздухообмен

При данных условиях такой способ вентилирования комнат выглядит более приемлемым. Осуществляется при помощи механических средств нагнетания и отведения воздушных потоков.

Способы принудительного вентилирования:

• приточный;
• вытяжной.

Приточный принудительный воздухообмен можно организовать следующим образом:

• Оконные клапаны. Предназначены для установки в каждом помещении. Монтируются вверху открывающейся створки пластикового окна. Способствуют притоку свежего уличного воздуха, не требуют открывать окна в холодное время года, сохраняя внутрикомнатное тепло. Не оснащаются системой прогрева, фильтрации входящего потока.
• Стеновые проветриватели. Небольшой вентиляционный канал, с внешней стороны закрытый решеткой. Со стороны помещения оснащен диффузором для регулирования силы воздушного потока. Внутри устанавливается вентилятор, могут быть фильтры очистки воздуха от пыли, шумоизолирующие материалы. Также монтируются в каждой комнате (около окна, либо между окном и отопительным радиатором для обогрева холодного потока).
• Приточная установка в виде вентилятора, монтируется, например, в потолочном пространстве, на чердаке. Свежий воздух распределяется по сети воздуховодов для каждого помещения отдельно. Более дорогостоящий способ, но без риска поступления неконтролируемого холодного воздушного потока.

Принудительный приток способствует увеличению давления внутри дома и тем самым выталкивает теплый отработанный через вентканалы наружу.

Вытяжной способ выглядит как механическое отведение влажного теплого воздуха с помощью вентиляторов, установленных внутри вентиляционных проемов, воздуховодов. Механизмы выводят несвежий воздух из комнат, создавая область разреженного давления и втягивая свежий через возможные притоки.

Для каркасного строения эти способы более эффективны, чем естественный. Тем не менее их комбинация даст более качественный результат.

Видео описание

Установка вентиляционного клапана выглядит следующим образом:

Принудительная вентиляци

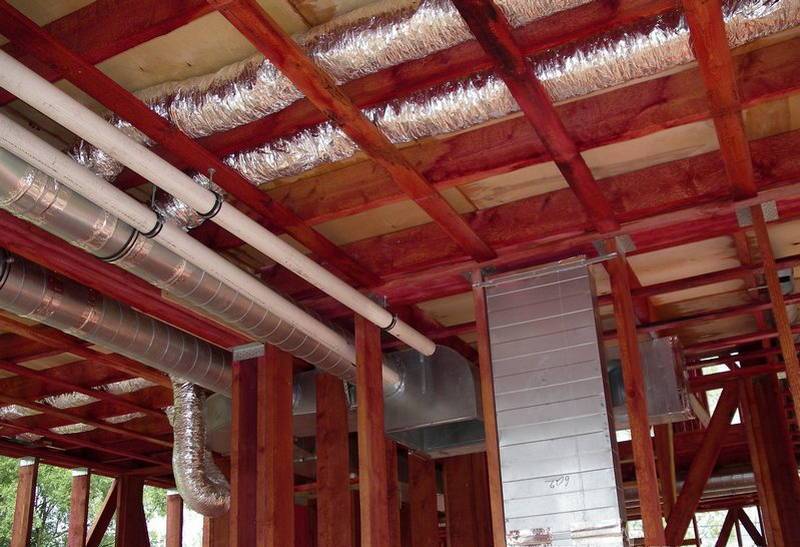

Лучшим вариантом для постоянного проживания считается принудительная вентиляция, которая устанавливается еще в самом начале обустройства дома. Принудительный вариант воздухообмена достигается наличием вентиляторов на входе воздушных масс в помещения и на выходе. Это обеспечивает постоянную циркуляцию.

Принудительная вентиляция более сложная, но надежнее в плане воздухообмена Источник alladvices.ru

Большинство принудительных систем оборудуются автоматизацией, которая регулирует выход и вход воздуха. Очень часто вентиляция в каркасном доме под ключ устанавливается именно принудительного типа.

Особенности принудительного варианта:

• воздух поступает через всасывающие каналы приточного типа;
• при повышении в доме давления через вентиляцию на кухне и в санузлах выходит воздух отработанного типа;
• подача и выход воздушной массы приблизительно равны;
• весь процесс происходит с помощью механической тяги;
• при рекуперации тепла идет согрев входящего воздуха.

Стоит учесть, что дома из СИП-панелей обычно имеют встроенные вентиляционные каналы, что облегчает установку всей системы.

Смешанный тип

Смешанный тип является комбинированием механического (принудительного) и естественного варианта вентиляции. Отработка воздуха идет из помещений по каналам вентиляционного характера. Объем каналов и их размеры зависят от площади и размера строения.

Комбинированный тип вентиляции не всегда актуален в домах для постоянного проживания Источник komfortdom.bydgoszcz.pl

Стандартная система вентиляции при комбинировании строится на основе пропорций – 200 кв. метров обслуживает 7-8 каналов.

Сами каналы должны быть сделаны из пластиковой или асбоцементной трубы. В каждый из каналов монтируются вытяжные вентиляторы. Они могут быть с ручным или автоматическим запуском. При автоматическом режиме дополнительно требуются датчики влажности или инфракрасного типа. Первый вариант работает по показателям окружающего воздуха, а второй при появлении людей в помещениях.

Мощности вентиляторов рассчитываются специалистом при проведении проектного расчета вентиляции на основе характеристик строения и требований.

Приток воздуха создают на основе системы приточных каналов, встроенных в стены или окна.

Комбинированная система имеет один недостаток – в холодное время года в помещение поступает прохладный воздух. Поэтому такой тип вентиляции не применяется в строениях для постоянной работы. Либо устанавливается дополнительный обогрев помещения.

Принудительная

Более эффективный метод удаления грязного воздуха, но стоит дороже модернизированной естественной вентиляции. Заключается в установке приборов контроля за состоянием воздуха и его движением. Положительные стороны:

1. Собственный микроклимат в каждом помещении.
2. Полное автоматизированное управление.

Минусы:

1. Высокая стоимость проекта и оборудования.
2. Дополнительные затраты на электроэнергию, т.к принудительная вентиляция каркасного дома должна быть включена постоянно.

Можно использовать сплит-систему как один из способов улучшения качества воздуха. Если она оборудована функцией климат-контроля, то сможет одновременно отводить отработанный и нагнетать чистый воздух.

Схема правильной вентиляции в каркасном доме

Приточно-вытяжная вентиляция с рекуперацией

Любая система требует больших энергетических затрат на обогрев помещения. Есть эффективный способ снизить стоимость для каркасных домов — монтаж вентиляционного оборудования с рекуператором. Оно представляет собой отдельный блок, устанавливаемый в общую принудительную систему.

Устройство рекуперации разделяет холодный приточный воздух и тёплый отработанный. Каналы для различных видов воздуха расположены методом чередования, они соприкасаются только стенками. Холодный воздух прогревается отработанным тёплым, и электричество на обогрев тратиться меньше.

Плюс в использовании более дорогих систем — отсутствие смешивания воздушных масс. Отработанный воздух и чистый двигаются по своим индивидуальным каналам. Устройство вентиляции приточно-вытяжного примитивного типа: рекуператор (керамическая пластина) и вентилятор. Когда горячий воздух из помещения отводится на улицу, пластина нагревается, а при подаче холодного воздуха с улицы, она отдаёт своё тепло и нагревает чистый.

Некоторые вентиляционные установки оборудуются калорифером вместо рекуператора. Он помогает прогреть систему и воздух.

Устройствами вентиляции можно управлять дистанционно по системе умный дом (если это предусматривает прибор). Идеальный вариант с автоматическим контролем — аэрогивер. Он небольшого объёма, встраивается в стену, имеет стильный дизайн. Огромный минус аэрогиверов — их стоимость. Поставить его в каждой комнате дома дорого.

Комбинированная схема вентиляции каркасного дома

приточный стеновой клапан

Комбинированная система обеспечивает качественную вентиляцию каркасного дома при невысоких затратах. Отработанный воздух вытягивается из помещений по вентиляционным каналам. Количество и площадь сечений вентканалов зависит от размеров дома, но в среднем для устройства вентиляции в каркасном доме своими руками можно придерживаться следующей пропорции: на 180 – 200 кв. метров площади (в 2 этажа) необходимо от 6 до 8 вентканалов.

Вентканалы делаются из пластиковых или асбоцементных труб, которые соединяются в металлический коллектор. Сюда монтируется вытяжной вентилятор. Вентиляторы бывают очень простыми, включающимися вручную или автоматическими. Такие запускаются датчиками влажности, установленными внутри комнат или инфракрасными датчиками, реагирующими на появление жильцов дома. Важный момент, который сложно учесть хозяину при устройстве вентиляции каркасного дома своими руками: мощность вентилятора должен высчитывать специалист.

Приток свежего воздуха обеспечивается с помощью приточных клапанов, которые встраивают в рамы пластиковых окон или непосредственно в стены дома.

Владелец дома вполне может собрать подобную схему вентиляции каркасного дома своими руками, учитывая технологию использования материалов и соблюдая аккуратность. Но необходимо знать ее основной минус: зимой в дом будет поступать холодный уличный воздух. А значит, увеличатся расходы на обогрев дома.

Более подробные инструкции о монтаже своими руками вентиляции каркасного дома в видеороликах, выложенных в сети.

Примеры вентиляции

Если правила охраны труба и техники безопасности пишутся кровью, то требования СНиП к вентиляции помещении различного назначения – черной плесенью. Как показывает практика, устройство системы воздухообмена может проводиться своими руками, однако, ее расчет и проектирование лучше всего доверить профессионалам.

Конечно, можно поискать примеры вентиляции каркасного дома в интернете или посмотреть видео ролики, посвященные монтажу вентиляционных систем в каркасниках. Однако это не убережет от возможных ошибок и недочетов, причинами которых становятся архитектурные особенности конкретного строения.

Предлагаем ознакомиться с несколькими проектами устройства системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной «каркасника»

Ванная комната – это помещение, характерной особенностью которого является повышенная влажность воздуха, провоцирующая появление плесневелого грибка. Для устранения этой проблемы ванные каркасного дома обязательно должны оборудоваться системами естественной и принудительной вентиляции.

Естественная система воздухообмена в санузле включает в себя вентиляционный канал, который соединяется с общедомовой шахтой, и вентиляционную решётку. Дополнительно возможна установка очистных фильтров. Принудительная вентиляция обеспечивается установкой в канал вентилятора и автоматикой для его включения и выключения.

При монтаже надёжной, приточно-вытяжной вентиляции потребуется обустройства двух воздуховодов. Один – для забора наружного воздуха в ванную комнату, второй – обеспечит отведение загрязненного воздуха из помещения.

Проект вентиляционной системы для сауны

Поддержание постоянной, высокой температуры и обеспечение доступа наружного воздуха в каркасную финскую сауну обеспечивает грамотно спланированная и реализованная система вентиляции. Она обязательно должна включать в себя вытяжку и приток.

Вытяжка в сауне – выводит из нее весь углекислый газ. Приток напротив, обеспечивает попадание внутрь помещения чистого воздуха.  Парилка «с каменкой» нуждается сразу в нескольких видах вентиляции для:

• Печки-каменки;
• Комнатки-парилки;
• Вспомогательных помещений– душевой, предбанника, гостиной для отдыха, раздевалки;

Хороший воздухообмен в сауне может осуществляться естественной, смешанной или принудительной вентиляцией. Однако, для естественного притока наружного воздуха внутрь помещения, за печью, на высоте 20-30 сантиметров, от пола устанавливается приточный клапан или гибкий воздуховод.

Как правило, вытяжные отверстия монтируются на противоположной от печки стене. Одно отверстие располагается в нижней части стены, а другое в верхней. Между собой они соединяются с помощью вентиляционного короба, в котором устанавливается вытяжной вентилятор.

Вытяжка через стену на кухне

На кухне постоянно присутствуют сильные запахи, которые способны значительно ухудшить качество жизни. Кроме того, повышенный уровень влажности воздуха негативно сказывается на здоровье и общем самочувствии человека. Решить эти и многие другие проблемы позволит вытяжка в каркасном доме через стену на кухне.

Монтаж такой вентиляционной системы, вполне может быть выполнен, в том числе и своими руками. Для этого потребуется создать в верхней части стены отверстие для вытяжного клапана. Отверстие подходящего размера в каркасе можно сделать с помощью дрели и сверла. Размеры и форма отверстия должны соответствовать параметрам вентилятора. Для фиксации устройства на стене применяются дюбеля-распорки.

Все щели должны устраняться с помощью монтажной пены. После подготовки вентиляционного отверстия на внутренней стене дома нужно установить вытяжной клапан, на внешней – декоративную решетку. Для предотвращения замерзания в холодное время года, вокруг муфты можно уложить теплоизоляционный материал.

Вытяжка через стену на улицу

Минусы рекуператоров

К сожалению, у рекуператоров есть и минусы: • Основной минус, это цена, есть конечно системы от 25т.р., но это скорее локальные системы на 1-2 комнаты небольшого размера. • Шум. Во-первых, шумят вентиляторы в самом рекуператоре. Во-вторых, шумит сам воздух в трубах и на выходе из рассеивателей в помещениях. И если с воздухом еще можно бороться, например, установить больше рассеивателей, то с вибрацией и шумом рекуператора бороться тяжело. Причем, шум может появиться не сразу, а через полгода — год, когда появится дисбаланс двигателей от осевшей пыли. • Частая замена фильтров. Надо понимать, что очень много тепла уходит как раз через кухонную или около кухонную вытяжку, и было бы неплохо забрать это тепло перед выбросом на улицу, но воздух кухни содержит жиры и масла от готовки, которые могут за пару лет вывести из строя сам рекуператор, поэтому для кухни обязательна установка жироулавливающих фильтров, причем не одного, а нескольких или абсорбционного фильтра. • Комфорт. Если вы решили наладить отопление или кондиционирование через общую вентиляцию, то вы должны быть готовы, что весь дом будет жить по единым правилам, точнее с единой температурой. В недорогую систему невозможно установить управление температурой на отдельное помещение, а значит, кому-то будет комфортно, а кому-то может быть жарко или холодно, или не хватать воздуха, так как если вы закрыли приток теплого или холодного воздуха, то этим ограничили и приток свежего воздуха. Данную систему можно сравнить с автобусом летом, кому-то у окна дует, кому-то у того же окна жарко, кому-то душно и т.д.

Необходимость вентиляции

Необходимость вентилирования напрямую зависит от того, для каких целей будет использоваться каркасный дом. Если вы планируете проживать в нем исключительно в летне-осенний период, без вентиляции можно обойтись. Летом в таком доме все открыто, создается достаточный воздухообмен. В таких домах желательно заранее продумать наличие небольшой форточки в ванной и туалете. Если стены в этих помещения не выходят на улицу, придется заняться сбором самой простой вентиляции в каркасном доме своими руками.

Схема устройства вентиляции.

Если на дачу вы планируете приезжать периодически на протяжении всего года, желательно организовать вытяжку с механической тягой в местах, где это действительно необходимо.

Если каркасный дом будет использоваться на постоянной основе, следует организовать принудительную систему вентилирования помещений, которая будет оборудована рекуператором воздуха. Только правильно работающая система вентилирования поможет избежать скачков температуры в помещении и исключит необходимость проветривания комнат в ручном режиме.
