Требования и нормы вентиляции в газовой котельной частного дома

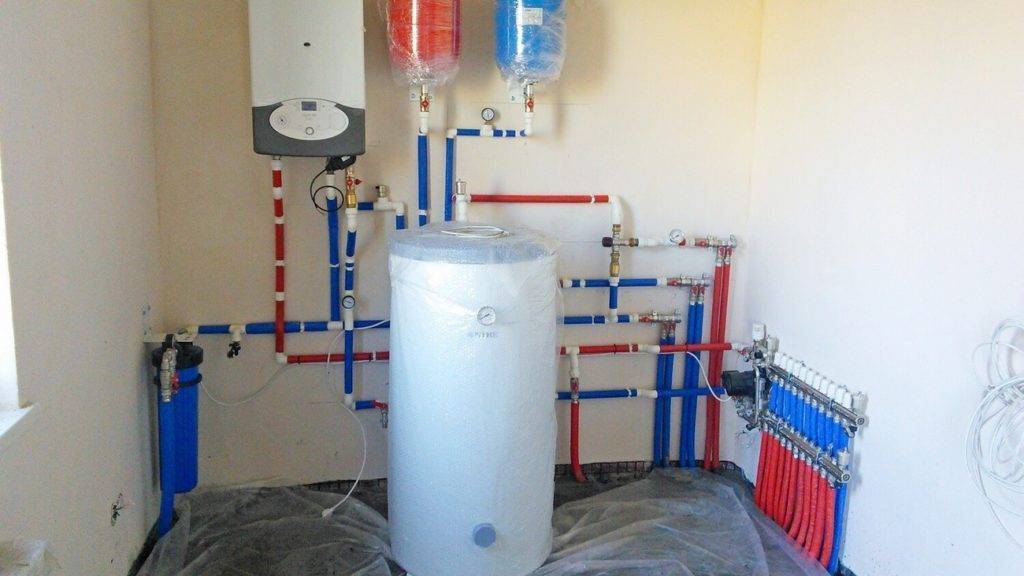

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

  • площадь помещения – более 4 квадратных метров;
  • высота потолка – не менее 2,5 м;
  • объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
  • наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
  • наличие под дверью зазора не менее 20 мм;
  • наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
  • наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
  • стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
  • пол в помещении – горизонтально ровный, из негорючего материала.

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

  • минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
  • окно должно быть открываемым или оснащаться форточкой;
  • наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

    • пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
    • пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
    • стены пристройки не должны быть связаны со стеной дома;
    • стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году

Вытяжная труба из нержавеющего металла

Дымоотводы из стали осуществляются в разных вариантах. Одностенная труба помещается в кладке из кирпича. Аналогичная схема применяется также для реставрации канала, работавшего с котлом на твердотопливных элементах. Собирается из готовых фабричных секций, любая из них состоит из внешней оболочки и внутренней. Пространство между ними заполняется материалом для теплоизоляции. Подобные конструкции предназначаются для установки в доме или с наружной стороны. Специализированные строительные каналы не нужны.

Чтобы защитить сооружение от разрушительных процессов кислотой, появляющеся из серы, которая содержится в выхлопных газах, применяется особый нержавеющий металл. Стоимость аналогичных конструкций выше кирпичных и керамических, однако они владеют существенными хорошими качествами. Их монтируют из некоторых модулей, стенки идеально ровные и гладкие, легко чистятся, не предрасположены к накапливанию конденсата. Небольшой вес не просит устройства основания. Чтобы очистить каналы которые находятся внутри, ее разбирают на составные детали.

Материал не возгораем, выдержит температуру уходящего дыма. Фабричная комплектация учитывает предполагаемую покупку тройников, колен, что дает возможность создать любую конфигурацию под необходимым углом. Чтобы сделать дымоотвод в уже построенном доме не потребуется серьёзных переделок, даже в том случае, если он не предполагается проектом. Крепить можно к стенке. Диаметр внутреннего канала подбирают подходящий размеру отверстия для выхода котла на газе.

Внешнее размещение одностенной конструкции ведет к очень высокому образованию конденсата, что мешает нормальной тяге. Во избежание плохих последствий, ее помещают в кирпичный канал или применяют сэндвич-модель с тепловой изоляцией. С целью удешевления таких изделий вместе с нержавеющей применяется сталь покрытая слоем цинка. Внутренняя труба имеет толщину 0,5–0,6 мм. Двухступенчатые устройства экономнее иных металлических вытяжек благодаря хорошей тепловой изоляции, не просят сооружения внешнего кирпичного канала.

Вентиляционный столб скапливается в этой очередности:

  • начинают с нижнего сегмента, устанавливая одну трубу в иную;
  • предполагают большое количество лючков невидимок;
  • держатели для стенового крепления устанавливают через 1,5 м;
  • длина горизонтальных участков не может быть больше 1 метра без механической вентиляции.

Во время покупки двухконтурной модели внимание обращают на материал труб. Для внутренней части разрешается применение только нержавейки, оцинкованный металл не годится. При температуре чуть больше 400° он начинает окисляться, появляются токсичные пары

Высокая влажность усугубляет ситуацию. Аналогичную конструкцию очень легко изготовить собственноручно. Для утепления используют вату на базальтовой основе, керамзитовый песок, полиуретан

При температуре чуть больше 400° он начинает окисляться, появляются токсичные пары. Высокая влажность усугубляет ситуацию. Аналогичную конструкцию очень легко изготовить собственноручно. Для утепления используют вату на базальтовой основе, керамзитовый песок, полиуретан.

В каких помещениях разрешается установка

Место установки газового котла в доме нельзя выбирать самостоятельно. Оно утверждается в ходе согласования проекта на систему отопления вместе с типом котла, схемой прокладки коммуникаций и расположением точки ввода газовой трубы в помещение. Разрешение на подключения котла можно получить не для всех типов помещений. Рассмотрим основные варианты более подробно.

Санузел

Самое спорное место для газового котла – это ванная комната. Многие владельцы квартир и домов хотят разместить теплоагрегат именно там в силу недостатка площади в других помещениях. Однако газовщики практически всегда отвечают на подобные запросы отказом. Попробуем разобраться, почему:

  • В СНИП 2-04-87 содержится явный запрет на установку котла в ванной. Однако этот раздел в 2002 году признан устаревшим и заменен на СНИП 42-01-2002, в котором такой нормы уже нет. Однако газовщики используют эту неопределенность и ссылаются на более ранние требования;
  • Одно из требований к помещению котельной является наличие окна, выходящего на улицу. В большинстве ванных комнат его нет, поэтому они не проходят именно по этому параметру. Однако теоретически и этот недостаток можно обойти;
  • То же самое касается и ширины двери – она должна быть не менее 80 см;
  • Еще одним ограничением, которое может помешать согласованию установки в ванной комнате, является наличие повышенной влажности и сырости. Действительно, электроника, которой буквально напичкан современный газовый котел, теоретически может выйти из строя. Но, с другой стороны, корпус любого котла абсолютно герметичен, а управляющие платы часто специально обрабатываются специальными защитными пленками с целью предохранить их от влаги. Так что это тоже не стопроцентный повод отказать в установке, тем более что явных ограничений по влажности нет ни в одном из регулирующих документов.

Для обеспечения работы большинства газовых котлов требуется электричество

Тем не менее, практика показывает, что разрешение на установку котлов в ванной получить не удается практически никому. Единственный возможный вариант – если вы меняете старую газовую колонку и проводите это, как реконструкцию отопления в доме.

Жилые помещения

Здесь все гораздо проще. СНИП 2.04.08-87 однозначно разрешает установку котлов и водонагревателей только в кухнях и нежилых помещениях, отвечающих определенным требованиям. Эти требования мы приведем немного позже, а пока просто отметим, что поставить газовый котел, например, в спальне или гостиной не удастся – газовщики такой проект никогда не утвердят.

Другие помещения

В подавляющем большинстве случаев для устройства системы отопления в доме или в квартире требуется установка газового котла мощностью до 60 кВт. Такой котел можно ставить на кухне или в любом другом месте – требование к помещению только одно – оно должно быть нежилым и непроходным.

После установки обязательно производятся замеры по герметичности соединений

Для котлов большей мощности выдвигаются более серьезные ограничения:

  • До 150 кВт – отдельное помещение на этаже, в том числе, на цокольном;
  • До 300 кВт – отдельное помещение на первом, цокольном или подвальном этаже, а также в пристройке к дому.

В следующей таблице приведены конструктивные требования для установки котлов различной мощности.

МощностьВысота потолков, не менее, мОбъем помещения,не менее, м3Объем вытяжкиПлощадь остекления

до 60 кВт

2,5

15+0,2/1 кВтТрехкратный воздухообмен в час

Окно с форточкой

до 150 кВт

2,5

Исходя из условий удобства обслуживания оборудования, но не менее 15 м3

0,03 м2 на 1 м3

до 300 кВт

2,5

Исходя из условий удобства обслуживания оборудования

0,03 м2 на 1 м3

В частном доме отлично подойдет металлический лист, проложенный по слою асбеста.

Монтаж вентиляции в котельной

Естественная вентиляция – это проветривание при помощи искусственных отверстий в поверхностях помещения, без использования оборудования или нагнетающе-вытяжных приборов. Самое эффективное расположение отверстия, трубы вентиляции или вытяжки – над котлом. Недостаток естественной вентиляции – в трудности обеспечения ее мощности, которая должна быть троекратной по сравнению с нормами в час.
Принудительная, или искусственная вентиляция оборудуется на основе вентиляторов и/или кондиционеров с монтажом вытяжного канала. Преимущество такой системы состоит в том, что мощность потока воздуха можно регулировать. Недостаток – зависимость от энергоснабжения. Мощность вытяжки можно рассчитать следующим образом на конкретном примере:
При ширине и длине помещения 2 м, высоте потолка 2,5 м получаем: 2 м х 2 м х 2,5 м = 10 м³.
Исходя из требований СНиП, результат нужно умножить на 3, то есть, конечный результат будет равен 30 м³/ч. Для обеспечения резерва мощности к результату нужно добавить 15-20%.

Вентиляционное оборудование котельной

Документация для проекта

После подготовки проекта котельной на газе по всем существующим нормативам СНиП 42-01-2002 его необходимо согласовать в соответствующих инстанциях и организациях. Это нужно для подтверждения безопасности эксплуатации вашей котельной, а также для того, чтобы в дальнейшем можно было подписать договор на подключение газа к котлу и/или прокладки внутреннего газопровода к оборудованию. Разрешительные документы нужно оформить до начала оборудования котельной в таких поднаднадзорных организациях:
1. Служба пожарной безопасности;
2. Технический надзор за газовым оборудованием;
3. Санитарно-эпидемиологическая инспекция;
4. Архитектурный отдел района или региона;
5. ЖКХ и местная служба газа.

Требования к газовым котельным

Если вы начнете строительство котельной без согласования с этими службами и организациями, вы можете получить запрет на эксплуатацию своей, казалось бы, безопасной, котельной. А это значит, что многое придется переделывать и все-таки оформлять документы. Поэтому к строительству и оборудованию котельной нужно приступать только после получения всех разрешений. При подключении дома к центральной газовой трубе дополнительно необходим проект подведения магистрали к дому с разводкой по точкам разбора.

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

  • кирпич;
  • керамика;
  • асбест;
  • оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

  • внутренний слой из керамики;
  • средний изоляционный слой из камня и минваты;
  • внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

  1. Сбор сегментов производится по методу «труба в трубу».
  2. Стеновые кронштейны крепятся с шагом не больше 150 см.
  3. Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 0С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

  1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
  2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
  3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

  1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
  2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
  3. Экологичность системы.
  4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

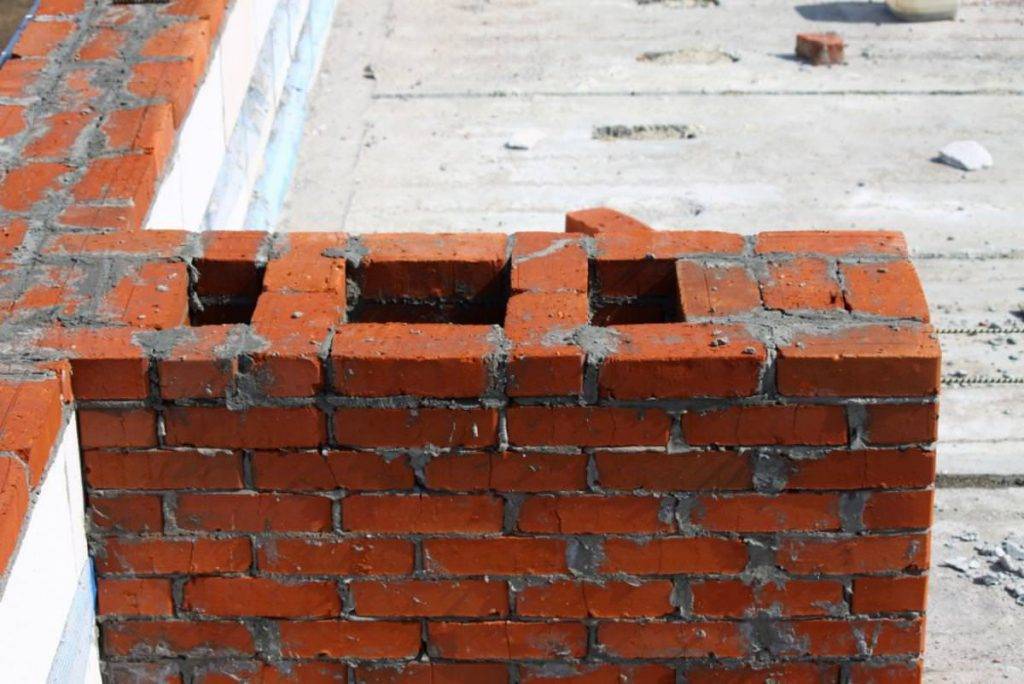

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

  1. Размещение в специально выложенном колодце из кирпича;
  2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

  • агрегаты с открытой камерой сгорания (атмосферные);
  • устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВтМинимальный объем котельной, м³
менее 307,5
30-6013,5
60-20015

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

  1. Высота потолка – 2-2,5 м.
  2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
  3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
  4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
  5. Наличие приточно-вытяжной вентиляции.
  6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
  7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

  1. Высота потолка более 2 м.
  2. Объем — не менее 7,5 м³.
  3. Имеет естественную вентиляцию.
  4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
  5. Стены выполнены из огнестойких материалов (кирпича, плит).

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Требования к вытяжке

В газовых котельных предъявляются повышенные запросы к вентиляционной системе.

При этом такие помещения допускается оборудовать:

  • Как отдельную постройку.
  • Пристраивать к зданию дома.
  • В подвале.
  • В выделенной комнате здания.

Если оборудование рассчитано на сжиженный газ, то подвальные и чердачные помещения использовать для этих целей нельзя, так как удельный вес газа больше, чем у воздуха.

В результате этого он опускается в случае протечек и будет взрывоопасным. Наряду с выделением отдельных помещений, современные настенные котлы разрешено размещать на кухне.

Рекомендуем ознакомиться: Вентиляция в каркасном доме

Несмотря на коаксиальный дымоход, комнаты для них должны соответствовать следующим требованиям:

  1. Площадь около 12 м2.
  2. Высота до потолков более 220 см.
  3. Размер окна должен равняться из расчета не менее 0,05м2 на 1м³ объема комнаты.
  4. Наличие форточки или открывающегося окна.
  5. Котел вывешивается на стене из негорючего материала, при этом расстояние от смежной перегородки должно быть, не менее 20 см.
  6. Соответствующие по размеру отверстия для притока воздуха из соседнего помещения.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

  1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
  2. Нет необходимости тратиться на приобретение приборов.
  3. Простота в работе.
  4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

  • Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
  • Невозможность регулирования воздушного потока.
  • Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Вентиляция коровника

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха.
Важность данной вентиляции в закрытых помещениях.
Приятный микроклимат в комнате.
Возможность регулирования воздухообмена с помощью пульта.
Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Не пропустите: Печь с водяным контуром для отопления дома: какую печь выбрать и почему + лучшие решения по проектированию

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Требования к котельной в частном доме: нормы СНИП

В собственном жилище хозяин имеет право по своему усмотрению планировать жилые комнаты, кухни и санузлы и прочие хозбытовые помещения.

Однако это право не распространяется на обустройство котельной – непременного атрибута практически каждого приватного владения.

Все, что касается ее обустройства, строго регламентировано действующими в стране нормами – строительными, санитарными и пр.

Требования к котельной в частном доме по СНИП необходимо строго выполнять. И дело здесь не в боязни «рассердить контролеров»: речь идет об элементарной безопасности проживания домочадцев. Итак, у вас котельная в частном доме: какие требования предъявляются владельцу помещения, рассмотрим ниже.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

  • газовое котловое оборудование;
  • отвод коаксиальный углового типа;
  • прямой коаксиальный трубопровод;
  • отводчик скапливающегося конденсата;
  • фильтрующая система и защитная решётка;
  • наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

  • разметка отверстия в соответствии с диаметром трубы;
  • высверливание отверстия согласно выполненной разметке;
  • монтаж трубы вентиляции через отверстие с небольшим уклоном;
  • заполнение всех образовавшихся пустот при помощи монтажной пены;
  • установка специальной заслонки для регулирования скорости движения воздуха.
  • монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

  • разметка местоположения вентиляционного канала согласно диаметру трубы;
  • пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
  • фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
  • подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Принудительный тип вентиляции в котельной


Устройство вентиляции в подвальном помещении котельной

С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Естественная приточно-вытяжная система вентиляции обязана гарантировать выведение нужного объема воздуха из всех комнат при температурах на улице +5 С и ниже. При работе принудительной вентиляции с использованием газовых калориферов не разрешается допускать разбежность по объему притока и вытяжки более чем на 10%, в одну или другую сторону.

Оголовки основных вытяжных шахт вентиляции для газовой котельной в частном доме в системах с естественной циркуляцией воздуха оборудуют дефлекторами. Антикоррозионная защитная окраска металлических труб, и их конструктивных элементов выполняется не чаще 1 раза в 3 года.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
