Как сделать систему вентиляции в коттедже своими руками: проекты, установки, цокольные этажи

Особенности и схемы

У каждого типа есть свои особенности, которые влияют на его выбор для эксплуатации. Есть несколько основных нюансов:

большая часть каркасных домов имеет предварительно установленную воздухообменную систему;

Трубы для воздухообмена монтируются согласно проекту при возведении домаИсточник rhvac.ru

  • для каждого дома используется своя схема и планировка вентканалов;
  • автоматизация обеспечивает полноценное функционирование только при наличии хороших и исправных датчиков;
  • схема и план вентиляции должен быть составлен еще при планировке дома, но если этого не произошло, то план выполняется до обустройства всех помещений;
  • чаще всего металлические трубы в системе вентиляции не применяются из-за своих потерь тепла и слишком большой проводимости звука;
  • для постоянного проживания используется механическое вентилирование, которое может полноценно обеспечить хороший микроклимат и обмен воздуха в помещениях в любое время года и при любом температурном режиме.

Для обустройства каркасных домов определенного типа уже продумана система вентиляции, что облегчает планировку. Такой подход обеспечивает полноценную систему вентиляции на основе всех характеристик помещений и строения в целом.

Схема также зависит от типа строения. Например, для двухэтажного дома можно использовать смешанный тип, который будет разным на двух этажах.

Схема притока и оттока воздуха в двухэтажном домеИсточник linternaute.fr

Предварительно схема должна составляться в зависимости от пожеланий жильцов. Иметь принудительную вентиляцию в сезонном доме не имеет смысла. Также стоит учесть, что каркасные дома могут быть из различных материалов, что облегчает встраивание вентиляции того или иного типа.

Все схемы составляются по параметрам помещений и конструкции дома. Кроме этого, все выходы каналов должны иметь решетки, а также засовы. Со стороны внутреннего помещения устанавливаются специальные заслонки, которые необходимы не только для регулировки потока, но и для полноценной консервации дома в период отсутствия жильцов.

Что такое и как работает вентиляция в этом видео:

Естественная вентиляция коттеджа

схема естественной вентиляции коттеджа

Естественная вентиляция в коттедже – это самый простой, древний и широко используемый вид вентиляции. Движение воздуха в дом и из него осуществляется за счет разницы давления и температуры воздуха на улице и внутри. На интенсивность тяги влияет направление ветра, температура воздуха и атмосферное давление.

При естественной вентиляции коттеджа воздух вытягивается из помещений и замещается уличным. Чтобы эта схема эффективно работала в современных условиях необходимо обеспечить приток воздуха.

В изначальном варианте воздух поступал через щели между бревнами, в оконных проемах и под дверями. Вытягивался же через печную трубу.

Технологии, используемые в современном коттеджном строительстве, позволяют достичь практически полной герметичности здания. А печи и камины есть далеко в каждом доме. Как сделать вентиляцию в коттедже с пластиковыми окнами и современной системой отопления?

Плюсы:

  • недорогое оборудование;
  • несложный монтаж;
  • отсутствие затрат при эксплуатации;
  • работает неслышно.

Минусы:

  • эффективность вентиляции зависит от погодных условий;
  • зимой в жилые помещения подается холодный воздух, то есть затраты на отопление могут возрасти;
  • естественная вентиляция не справится, если в доме есть бассейн.

О дополнительной вентиляции придется подумать и для парилки.

Вооружившись знаниями, соорудить такую систему вентиляции коттеджа своими руками сможет сам хозяин.

Приток воздуха в коттедже

оконный приточный клапан

Можно понадеяться на форточки и периодическое проветривание. Но качественная естественная вентиляция коттеджа должна обеспечивать постоянное движение воздуха со скоростью не более 0,2 метров в секунду. Поэтому для притока устанавливаются специальные клапаны.

Оконные приточные клапаны встраиваются непосредственно в оконную раму. Они пропускают небольшое количество воздуха, достаточное для естественного воздухообмена. При этом в доме нет сквозняка и клапан можно закрыть, если на улице очень холодно.

По такому же принципу работают и стеновые приточные клапаны. Это трубы, с двух сторон прикрытые решетками. С улицы к решетке примыкает шумоглушитель и иногда фильтр. Изнутри воздуховод прикрывается регулирующей шторкой, с помощью которой поток воздуха делается больше, меньше или полностью перекрывается.

Отток воздуха

Проект вентиляции коттеджа обеспечивается воздуховодами, выходы которых располагаются в наиболее «грязных» или влажных частях дома: санузел и кухня.

Внутри помещений выходы прикрываются пластиковыми решетками. Наружный конец трубы должен выходить на 0,7 – 1 метр над уровнем крыши. Иначе хорошей тяги не видать. Конец вытяжного воздуховода коттеджа прикрывается зонтиком от дождя и снега. В двух- или трехэтажных коттеджах вентиляция будет работать лучше, чем в одноэтажных.

Если дом куплен готовым и система воздухообмена в нем не предусмотрена, владелец неминуемо сталкивается с вопросом «как устроить вентиляцию в коттедже?». Придется немного нарушить внутреннюю отделку, но даже в полностью готовом доме можно найти место для вытяжных вентканалов. Приточные же клапана для вентиляции коттеджа своими руками может установить хозяин.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

  • положительная сторона – это дешевизна вытяжки и относительная простота установки;
  • недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

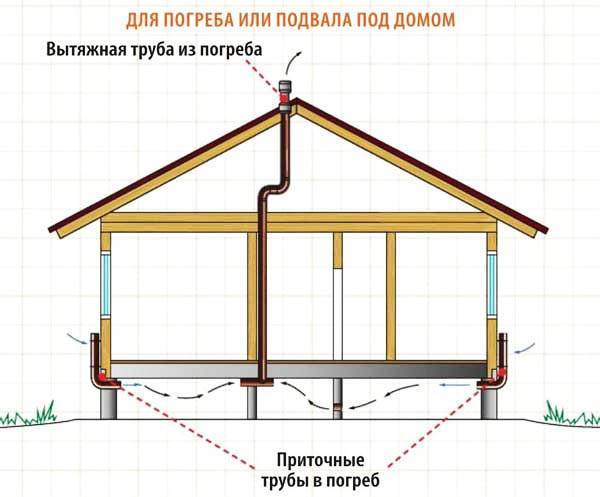

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

  • В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
  • Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
  • По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
  • Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

  • Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
  • Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
  • вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

  • Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
  • Чем меньше изгибов и поворотов, тем лучше будет проветривание.
  • Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
ВидУстановкаНюансы
ВытяжнаяНижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного.

3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления.

4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.

ПриточнаяВытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Особенности вентиляции цокольного этажа


Дом с высоким цоколем оснащается эффективной вентиляцией для постоянного отвода влаги Цокольное помещение в силу своей специфики расположения и конструктивного вида является практически фундаментом дома. Оно принимает на себя нагрузки и передает их основанию. Потому к нему предъявляются и соответствующие требования:

  • Конструктивные. Равномерный прием и передача нагрузок дома и одновременно принятие на себя нагрузок от грунта, гидро- и теплоизоляция.
  • Потребительские. Достаточное освещение (желательно – естественное), высота потолков, качество воздуха, комфортный температурно-влажностный режим, отсутствие поступления грунтовых газов и воды.

Площади остекления цокольного этажа категорически недостаточно, потому он всегда затенен и для него требуется искусственное освещение. Для того, чтобы организовать здесь жилое помещение, со всеми вытекающими требованиями, нужно обеспечить хотя бы небольшие окна. Потому приходится поднимать цоколь для создания минимально возможной высоты помещения (минимум до 2,1 м), правильно его утеплять и отделывать. Но даже если окна расположить по разные стороны помещения, будет возможна, в лучшем случае, сквозная вентиляция, а скорее – проветривание.

Летом, когда на улице жарко, в цокольных помещениях обычно прохладно. Многие расценивают это как приятный свежий воздух, но на самом деле качество воздуха здесь очень низкое, и говорит о том, что вентиляция цоколя недостаточная.

Откуда же он берется и почему это «плохой» воздух? А дело все в очень вредном газе радоне, который поступает в строительные конструкции из земли. Так как цокольный этаж имеет большую площадь контакта с грунтом, то велика вероятность высокой концентрации газа. Радон тяжелее воздуха и концентрируется всегда в нижней части этажа. Соответственно, сквозная вентиляция, с помощью небольших окон, никак не сможет повлиять на удаление радона из помещений.

Принудительная вентиляция в частном доме

Необходимость в приточно-вытяжной вентиляции в частном доме возникает тогда, когда воздух вокруг дома недостаточно чист и содержит примеси, неблагоприятные для здоровья. Такая система обеспечит дополнительную очистку. Однако даже если ваш дом стоит в экологически чистом месте, но построен материалов, приведенных ниже, без системы принудительной вентиляции вам не обойтись:

  • 3D панели;
  • SIP панели;
  • МДМ-панели;
  • сэндвич-панели;
  • вакуумные панели;
  • СОТА-панели;
  • пенополистеролбетон.

Все эти материалы считаются «не дышащими», а потому непременно требуют обустройства принудительной системы воздухообмена. Если не учесть этот параметр, можно столкнуться с тем, что естественной вентиляции окажется просто недостаточно для того, чтобы в доме всегда был свежий воздух.

Полезный совет! Отличным ориентиром для устройства вентиляции в частном доме своими руками может стать пошаговая фото-инструкция. Согласно предложенным шагам, вы легко сможете провести работы и в своем доме.

Как вариант, можно остановить выбор на смешанной системе вентиляции. В этом случае вы получаете возможность использовать оба способа воздухообмена, в зависимости от необходимости. Наиболее часто используют смешанную вентиляцию в котельной частного дома. Так как воздух там очень быстро загрязняется и постоянно требует очистки. Также эту систему использую для того, чтобы сделать вентиляцию в подвале частного дома своими руками.

Особое место в этом случае занимает вопрос отвода конденсата в вентиляции в частном доме. Из-за большой разницы температур воздуха в помещениях, внутри труб может образовываться влага, скопление которой будет препятствовать нормальной работе системы.

С уверенностью можно сказать, что обустройство системы вентиляции в частном доме своими руками – достаточно сложная, но вполне реализуемая задача. Конечно, если вы чувствуете, что ваших собственных знаний недостаточно, чтобы сделать все правильно, стоит обратиться за помощью к специалистам. Однако в целом, почитав тематическую литературу и посмотрев видео вентиляции в частном доме своими руками, вы сможете получить достаточное количество информации, чтобы сделать все без посторонней помощи.

По материалам: http://remoo.ru

Устройство коттеджной вентиляции

Вентиляция коттеджа может быть двух стандартных видов:

  • естественной;
  • принудительной.

Естественная вентиляция устроена таким образом, что движение воздушных масс (поступление, распределение по помещениям и выведение) осуществляется естественным путём за счёт устройства специальных продухов и каналов. Воздух перемещается за счёт разности давления на улице и в помещении из-за температурных перепадов.

Принудительная система работает благодаря использованию дополнительного оборудования (вентиляторов и других приборов). Такая вентиляция также обладает рядом преимуществ и недостатков. К плюсам относятся: «точечная» регулировка воздухообмена, дополнительная очистка воздуха, независимость от внешних факторов погоды. Являются минусами: дороговизна, износ оборудования, поломки, зависимость от наличия электроэнергии в здании.

Воздухообмен в коттедже имеет классическое устройство. Он подразделяется на два блока:

  • приточный;
  • вытяжной.

Объединённая система называется приточно-вытяжной вентиляцией. Этот тип воздухообмена оптимален для коттеджа. Схема такой вентиляции в коттедже может иметь следующие элементы:

  1. Приточные и вытяжные каналы.
  2. Продухи.
  3. Клапаны.

В качестве приточной вентиляции могут использоваться стеновые клапаны. На рынке достаточное количество различных моделей, предназначенных для помещений с радиаторным или печным оборудованием. Ориентировочная стоимость одного клапана – 1,5–2 тыс. рублей.

Расчет количества клапанов производится исходя из площади здания. На каждые 15 кв. м. должен иметься один приточный клапан. Количество помещений также влияет на расчеты.

Приточная конструкция состоит из следующих элементов:

  • трубка;
  • решётка;
  • корпус клапана с заслонкой регулирования объёмов поступления воздуха;
  • фильтр.

Решётка обеспечивает защиту конструкции от насекомых и крупной пыли. Фильтр производит очистку входящего воздуха. Срок его службы довольно длительный, т. к. он легко снимается и промывается водой.

Приточная вентиляция с использованием стеновых клапанов имеет ряд преимуществ:

  1. Низкая стоимость.
  2. Простота установки.
  3. Очистка воздуха.
  4. Простота эксплуатации.
  5. Отсутствие сквозняков.
  6. Сохранение эффективности при минусовых температурах.
  7. Защита от проникновения насекомых (мух, комаров).
  8. Возможность быстрого монтажа после завершения строительства дома.

Одно из преимуществ принудительной вентиляции заключается в том, что ее монтаж легко осуществить после окончания строительства коттеджа

Монтажные работы

Когда вентканалы закладываются на этапе строительства, для них делают специальные отверстия. Если же дом уже возведен, потребуется сделать отверстие в потолке погреба для обеспечения условий монтажа.

В это отверстие опускается пластиковая труба, которая будет играть роль вытяжки. Ее крепят к потолку на высоте 1-1.5 метра от потолка подвала.

Канал, выходящий на улицу, поднимают на 1.5 метра над уровнем поверхности земли.

Аналогичным образом в противоположном углу помещения делается отверстие в потолке и крепится приточная труба. Ее монтируют на уровне 20-50 сантиметров от пола. Приточная шахта на улице располагается ниже вытяжной. Чем ниже она к земле, тем значительнее разница давления на выходе и входе.

Если отверстие приточного канала выводится не через потолок, а через стену, на него нужно надеть дефлектор.

В домах, имеющих камин или печь, вентканал располагают вдоль дымохода. Так отвод воздушных масс из подвала будет активнее из-за существенной разницы температур.

Монтаж

В зависимости от того, как именно приточная установка, отличающаяся небольшими габаритами, будет монтироваться, процесс монтажа можно существенно отличаться. Так, если применять обыкновенное вентиляционное оборудование, которое включает в себя воздухозаборную решетку, клапан и несколько фильтров, то процесс будет достаточно простым и понятным.

Для того чтобы система в будущем была исправной и могла в полной степени выполнять возложенные на нее обязательства, следует пристальное внимание уделить подготовительным работам. В первую очередь, необходимо убедиться в том, что общая вентиляционная система здания находится в рабочем состоянии. Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома.

После проведения подготовительных работ и подбора наиболее подходящего оборудования можно приступать к монтажу, который включает в себя следующие этапы.

  • Определить место для установки оборудования. Очень важный и ответственный этап, так как именно от него зависит производительность и эффективность всей системы. Специалисты советуют подбирать место возле окон.
  • Определить место, в котором будет осуществляться бурение отверстий.
  • Бурение отверстия канального типа, диаметр которого должен быть не более 125 мм. Мастера советуют делать подобные отверстия с маленьким уклоном, чтобы не допустить попадания влаги.
  • Изготовление и установка воздухоотводов. Клапан при этом должен обязательно быть снаружи и располагаться вертикально.
  • Монтаж корпуса данной вентиляционной системы к стене при помощи заранее сделанных отверстий и набора для крепежа.
  • Установка нагревательного элемента и фильтров для принудительной очистки воздуха.
  • Монтаж решетки, которая будет обеспечивать защиту системы на внешней стене.
  • Подключение оборудование к электрической сети.

Следует отметить, что монтаж приточной вентиляционной системы в квартире или загородном доме своими руками может производиться с применением обыкновенного приточного клапана, который включает в себя решетку и пластиковый воздуховод. Кроме того, при необходимости можно использовать теплошумоизолирующий элемент и фильтры. В данном случае также следует провести подготовительные работы, чтобы убедиться в том, что вентиляция будет присоединяться к общей системе дома. Можно также сделать пульт управления, который, судя по отзывам, в значительной степени упрощает процесс контроля.

Отдельного внимания заслуживает система приточной вентиляции с рекуператором. Если до недавнего времени механическая система в квартирах или домах не пользовалась популярностью, то с развитием передовых технологий на рынке подобная система стала крайне востребованной. Принцип ее действия основан на том, чтобы проводить рекуперацию тепла. Благодаря данному теплообменнику использованный в помещении воздух возвращает определенную часть тепла приточному.

Монтажу нужно уделить пристальное внимание, так как правильное и грамотное выполнение всех работ по установке дает возможность гарантировать обеспечение чистого воздуха с улицы и нагреть его до оптимальной температуры. Подобная система будет не только удобной в управлении, но и сможет прослужить длительное время, качественно выполняя свою работу. Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы.

Таким образом, приточная вентиляция представляет собой высококачественную систему, которая не только обеспечивает приток свежего воздуха в помещение, но и выполняет целый ряд других функций, среди которых подогрев воздуха и его очистка от вредных веществ. Самое главное при этом – правильно произвести расчеты и установку элементов системы, так как это оказывает прямое воздействие на ее эффективность и производительность. Автоматизация такой системы позволяет не переживать за ее работу и обслуживание.

О том, как монтировать приточную вентиляцию для квартиры своими руками, смотрите в следующем видео.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

  • Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
  • Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
  • Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

  1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
  2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
  3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

  • Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
  • Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
  • Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
  • Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
  • Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
  • Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
  • Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.
