Самостоятельное проектирование отопления коттеджа: советы по выбору комплектующих, обзор систем теплоснабжения

Преимущества и недостатки

Перед тем, как принять решение о том какую схему инженерных коммуникаций следует устанавливать при строительстве частного дома необходимо тщательно взвесить все за и против, рассмотреть плюсы и минусы, обсудить преимущества и недостатки. Сначала рассмотрим явные недостатки, которые имеет схема однотрубной системы отопления частного дома.

Недостатки однотрубных отопительных систем

  • Отопление с  одним магистральным трубопроводом из-за последовательного включения в сеть отопительных приборов не позволяет при эксплуатации изменять и регулировать температуру и интенсивность нагрева одного из них, независимо для последующих приборов в цепи;
  • Такая система нуждается в повышенном давлении при эксплуатации. Для этого необходимо увеличивать мощность подающих насосов.
    Из-за этого растет стоимость эксплуатации, трубы, элементы и приборы цепи быстрее выходят из строя. Появляются протечки и необходимость регулярного пополнения теплоносителя;
  • Из предыдущего выплывает и этот момент. Такая система для нормальной работы нуждается в циркуляционном насосе для отопления.
    В двухтрубных системах отопления вода в системе может перемещаться за счет естественного изменения давления при различии температур;
  • При устройстве отопления по однотрубной схеме даже в одноэтажном доме необходимо предусмотреть вертикальное расположение стояков.
    Что это означает на практике при оборудовании частного дома? Расширительный бачок, который обязательно входит в цепь, должен быть установлен на чердаке, который будет выполнять роль технического этажа.

Фото расширительного бачка и вмонтированного насоса

Преимущества однотрубных отопительных систем

Все вышеперечисленные недостатки характерны для инженерных коммуникаций советского времени. С того времени многие технологии стали общедоступными и их реализация дала возможность уравновешивать основные недостатки таких схем отопления.

Именно по этой причине в настоящее время однотрубные отопительные системы остаются самыми популярными при строительстве частных домов.

  • Главное преимущество таких систем – экономия материалов. На практике получается почти двойная экономия на трубах.
    Отпадает необходимость в соединительных трубах, обратных стояках, подводах к батареям и перемычках, что дает существенное снижение стоимости самой системы;
  • Как это ни странно звучит, но однотрубная система выглядит эстетичнее. Хотя такая задача и не преследовалась при ее разработке, однотрубная система отопление избавила помещения от большого количества труб, стояков и разных отводов, которые большей частью проходили внутри жилых помещений;
  • Внедрение современных теплотехнических приборов в систему отопления (термостатических клапанов, радиаторных регуляторов, воздухоотводчиков, балансиров, шаровых кранов, байпасов) дает возможность регулировать подачу теплоносителя в каждом отдельном отопительном приборе без того, чтобы это влияло на последующие приборы в цепи.

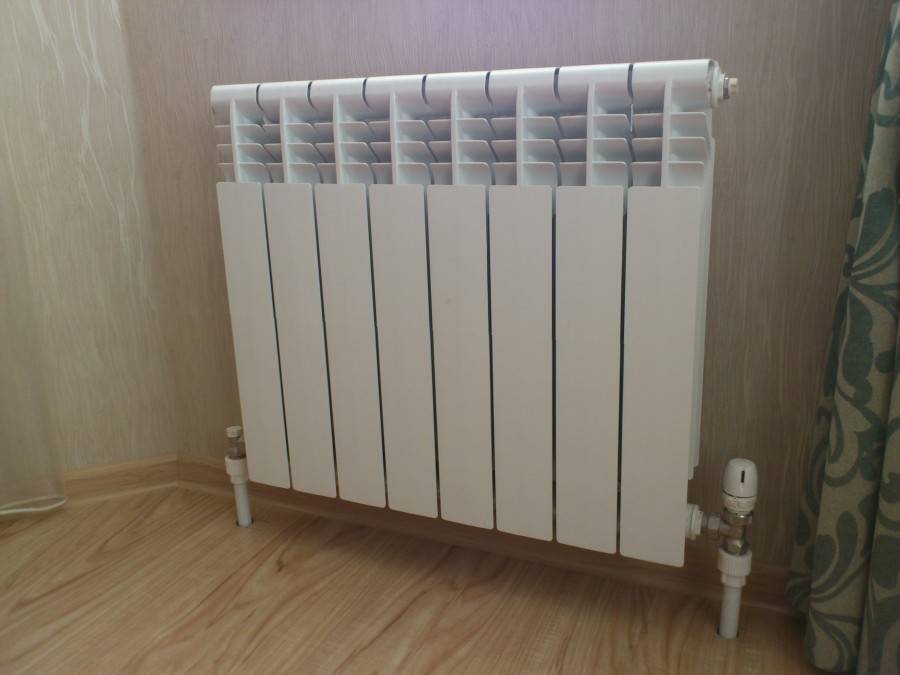

Термостатический клапан

Это основные преимущества и недостатки этой системы отопления, которые следует принимать во внимание перед тем, как монтировать однотрубное отопление частного дома своими руками

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

  • экономный расход материалов;
  • легкий монтаж;
  • длительная надёжная эксплуатация;
  • возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

  • невозможность поддерживать одинаковый температурный режим во всех помещениях;
  • горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
  • большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

  1. оптимальное распределение подогретого теплоносителя по контуру;
  2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
  3. снижение гидравлических потерь;
  4. использование в процессе монтажа минимального количества угловых соединений;
  5. возможность регулирования температуры в каждом контуре.

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

  • возможность установки регулировочных клапанов на каждый отопительный прибор;
  • скрытая разводка трубопроводов, которая не портит интерьер помещения;
  • наличие всего одного вертикального стояка, который отходит от котла;
  • равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Система отопления частного дома своими руками

Прежде чем приступить к организации отопления, нужно составить схему прокладки коммуникаций. Для этого предстоит выбрать, какую систему установить: водяную, паровую, электрическую или открытого огня. Её выбор зависит от финансовых возможностей, личных вкусов и целесообразности установки в помещении. В схеме должны учитываться все элементы отопительной системы. Также на стадии проектирования нужно провести расчет мощности.

Отопительные системы дачных домов и коттеджей отличаются типом используемой энергии, теплоносителем, методом установки, а также набором комплектующих.

Несмотря на различие в эксплуатационных характеристиках, принцип действия большинства состоит из нижеперечисленных этапов:

  1. В котле подогревается: вода, пар, антифриз или масло.
  2. Теплоноситель расходится по трубам, ведущим к радиаторам.
  3. При движении по трубам нагретое вещество отдает тепло радиатору и теплообменнику которые установлены в бойлере или коллекторе, за счет этого и происходит нагрев воды.
  4. После чего возвращается в котел, где опять нагревается и проходит весь цикл заново.

Вода, по праву, считается лучшим теплоносителем, благодаря следующим качествам:

  • доступности;
  • большой энергоемкости;
  • аккумулятивным свойствам;
  • экологической чистоте;
  • безопасности.

Несмотря на все преимущества водяного отопления, включая легкость замены теплоносителя (слива) для замены части системы, существует и весомый минус: в зимний период вода замерзает и трубы могут лопнуть. Поэтому его следует выбирать в случае, когда частный дом прогревается постоянно (плохо подходит для дач, где зимой хозяева появляются очень редко).

Использование в качестве теплоносителя антифриза или масла решит проблему с замерзанием, но при сливе понадобятся специальные емкости и стоимость замены вещества обойдется достаточно дорого. Поэтому водяному отоплению и отдают предпочтение.

Нагрев жидкостей производится в котлах, для которых используется топливо: дрова или пилеты(евродрова) а также уголь, газ, электричество или солярка.

Водяная

Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.

Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.

Естественная циркуляция

В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.

Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.

Принудительная циркуляция

Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.

Разводка

Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.

При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.

Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.

Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.

Проектирование и порядок выполнения работ по обустройству систем отопления

Выполняя проектирование отопления частного дома, нельзя допускать ошибок, даже малейших. Самое малое в чем они могут проявиться – лишние денежные расходы на их устранение. Большие строения требуют больше времени на подсчеты, планировку, привлечение множества специалистов, включая смежных. Но и маленький домики могут во многом потерять, если к вопросу создания проекта подойти поверхностно или несерьезно.

Даже те, кто привык делать все самостоятельно, не рискнет обустроить систему отопления без предварительных расчетов, рабочего чертежа, эскиза отопительной системы целиком.

В любом случае, порядок работ по обустройству отопительной системы следующий:

  1. Разработка и развернутый расчет проекта в подробностях.
  2. Закупка нужного оборудования труб, комплектующих.
  3. Монтажно-строительные операции и работы под строгим контролем специалистов.
  4. Прием готовой работы соответствующими службами.
  5. Первый запуск, устранение при необходимости недочетов.
  6. Окончательный пуск и приемка проекта пользователем – сдача готовой работы.
  7. Составление договора об гарантийном и послегарантийном обслуживании и, при необходимости, проведение всего спектра ремонтных работ.

Стоимость и тип проекта будет зависеть от расположения региона, климатических условий, размера отапливаемой площади, сложности выполнения монтажно-строительных работ, использования оборудования и спецтехники.

Если разработку проекта отопления можно доверить только профильным специалистам, то выбор вида топлива, и, соответственно типа котла – это полностью ваша задача. Впрочем, если есть какие-либо сомнения, то консультации профессионалов будут нелишними.

Рабочий проект предусматривает не просто разводку отопления по комнатам – это выкладки расчетов и чертежи оборудования Источник liveinternet.ru

Система отопления

Современные системы отопления коттеджей главным образом предусматривают водяной обогрев. В качестве теплоносителя применяется обыкновенная вода. Эффективность и экономичность таких систем давно известна. Схема разводки циркуляции может быть одно- или двухтрубной, естественной или принудительной. Каждая система имеет свои отличительные характеристики.

Естественная

Использует физические процессы, происходящие при нагреве теплоносителя. В основном используется для отопления коттеджей площадью до 150 м². Диаметр труб требуется большой, около 50 мм, обязательное наличие уклонов. Ровные участки, а тем более контруклоны не позволят нормально функционировать отопительной системе. Систему трудно регулировать, но она полностью энергонезависима.

Принудительная

Лучше подходит для отопления коттеджей большой площади, регулировка температуры происходит легко, может управляться автоматикой, теплоотдача на порядок выше. Недостатком считается зависимость от источника постоянного электроснабжения.

Принудительная система отопления.

Газовое отопление

Водяная отопительная система может функционировать на любом виде топлива. Подавляющее большинство жителей загородных домов пользуется в таких целях природным газом, так как это самый доступный энергоноситель. Управление оборудованием осуществляется сверхточной автоматической аппаратурой.

Единственным препятствием для обустройства такой схемы отопления может стать отсутствие соответствующих магистралей, подведенных к участку.

Также газовые котлы нуждаются в тщательном обслуживании и регулярном контроле со стороны специальных органов.

Тем не менее, если монтаж и эксплуатация выполняются по всем технологическим правилам, этот вид топлива позволит стабильно достигать необходимой температуры в помещении, избегая огромных затрат на коммунальные услуги.

Однотрубная система

И самое распространенное из тех мифов — об однотрубной схеме отопления. Теплоноситель направляется в радиаторы и обратно по одной трубе и многие люди полагают, что это идеальный вариант для небольшого дома, так как дешевле в обслуге, нежели другие вариации. Но это не так.

В виду того, что все батареи подключены к одной трубе, ощутимо падает КПД, и радиатор в конце цепочки существенно отличается по температуре от тех, что в начале. Это ведёт к вынужденному увеличению мощности котла и, как следствие, к повышению расхода топлива.

Тем не менее, эта схема остается популярной в силу дешевизны самой установки. Малое количество конструктивных элементов позволяет сэкономить на материалах, а в небольших помещениях потери по температуре в крайних точках контура не так важны, они нивелируются естественной циркуляцией воздуха.

Варианты отопления частного дома

Схематическое изображение отопительной системы дома

Можно выделить основные виды топлива (энергии), которое может использоваться для отопления:

  • кокс, дрова уголь (твердотопливные материалы);
  • газ;
  • бензин, дизельное топливо (жидкотопливные материалы);
  • электричество (её генерируют и солнечные батареи в том числе).

Традиционные виды топлива (кокс, уголь, дрова) считаются устаревшими морально. К тому же, их использование ограничено фактически невозможностью автоматизации процесса отопления. Обычная дровяная печь, например, требует “заправки” дровами один раз в 6-7 часов, более совершенные пиролизные котлы, работающие без остановки 10-12 часов.

Газ – на сегодняшний момент наиболее дешёвое топливо (по крайней мере, для жителей России), однако его использование в отдалённых населённых пунктах не всегда возможно из-за банального отсутствия газопровода.

Проводить отдельную ветку в малый населенный пункт – экономически нецелесообразно. Именно по этой причине Россия, лидирующая по мировым запасам газа, не входит даже в первую двадцатку стран по уровню газификации территории (и это вполне объясняется объективными причинами).

Жидкое топливо имеет два существенных недостатка:

  1. дороговизна;
  2. опасность использования.

Впрочем, если в качестве теплоносителя при использовании для нагрева жидкого топлива брать автомобильный антифриз, то можно существенно сэкономить. Дело в том, что такой теплоноситель нагревается чрезвычайно быстро, удерживая тепло несколько суток. В целом, если произвести расчёт исходя из площади дома, то использование жидкого топлива иногда даже полностью экономически целесообразно (правда, подойдёт далеко не каждый тип антифриза).

Электричество – самый удобный в плане технической реализации вид теплоносителя, однако стоит оно дорого, да и подорожания происходят регулярно. Многие могут привести пример солнечных батарей. Однако тут надо учитывать такой фактор: безусловно, загородный дом в этом случае сможет отапливаться самостоятельно.

Стандартная солнечная батарея на крыше дома

Но стоимость солнечных коллекторов очень высока, причём, эксплуатационный их срок обычно не превышает 7-8 лет. Да и большая часть территории России лежит в умеренной климатической зоне с относительно небольшим количеством солнечных дней в году.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

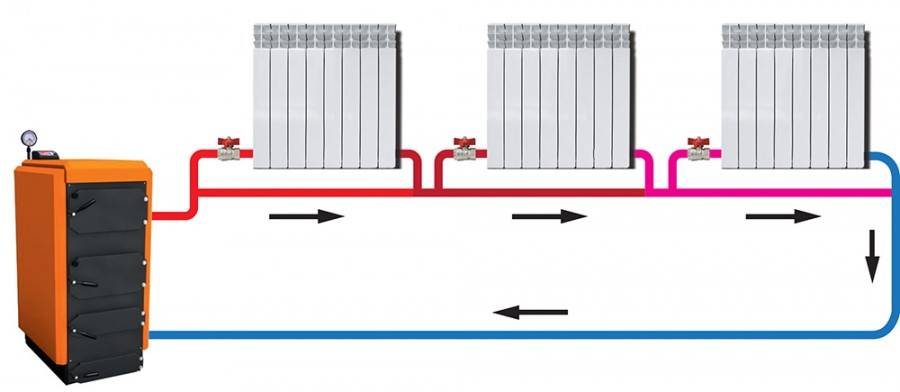

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Сроки проектирования

Cроки проектирования зависят от полноты предоставляемой заказчиком информации, точности технического задания, степени готовности объекта (реконструкция или новое строительство), согласования проектных решений с дизайнером, архитектором и другими смежными инженерными разделами проектирования. Ориентировочные сроки:

Площадь объектаСроки
Стадия «П»Стадия «Р»
До 300 м2от 7 рабочих днейот 7 рабочих дней
300-600 м2от 10 рабочих днейот 15 рабочих дней
600-1000 м2от 20 рабочих днейот 25 рабочих дней
1000-2000 м2от 30 рабочих днейот 40 рабочих дней
Свыше 2000 м2Определяется индивидуально

Однотрубная система отопления частного дома.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

  • Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
  • Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
  • Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
  • Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
  • Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
  • Трубы и различная арматура.

Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

Аварийные варианты

В каждой схеме обвязки обязательно должен быть предусмотрен контур на случай чрезвычайных ситуаций. В его задачу входит:

— защита от перепадов давления;

— защита от повышения температуры выше разрешенной;

— предотвращение образования влаги.

В его задачу как раз входит сброс избыточного давления из системы. Монтируется он на выходе из котла отдельно или в составе группы безопасности.

Его задача максимально ответственна – предотвратить перегрев как котла, так и системы в общем. Случиться перегрев может по 2м причинам:

— в котел загрузили слишком много топлива. полученное тепло превысило потребность.

— отключили электричество и насос перестал работать.

Для нормальной работы этого контура также необходима установка датчика температуры с клапаном и узла охлаждения в трубу подачи воды в котел. Как только температура теплоносителя превысит максимально разрешенную, датчик сигнализирует об этом и провоцирует открытие клапана.

После срабатывания клапана вода начинает заполнять узел охлаждения, снижая температуру основного теплоносителя.

Один из вариантов по охлаждению системы. Особенность его состоит в том, что потребуется подсоединить накопительный бак для контура ГВС.

Работать эта схема будет следующим образом: в обычном штатном режиме насос будет работать, создавая определенное давление. Оно будет препятствовать включению в работу вспомогательного контура. Но как только электричество отключат, насос прекратит работу, давление пропадет, вступит в работу запасной контур.

Итог: температура воды в системе понизится до нужного значения.

Оговоримся сразу, что эта схема подойдет для системы отопления абсолютно любого типа !

Этот смеситель поддерживает наименьшую температуру теплоносителя на входе в котел, чтобы на стенах прибора не образовывался конденсат. о чем мы говорили в самом начале статьи. Таким образом в твердотопливном котле это один из наиболее необходимых узлов!

Устанавливается смеситель на трубе обратной подачи, используя байпас.

Если температура в обратной трубе будет низкой (ниже установленного значения), то термосмеситель обеспечит приток горячей воды.

Объекты

В проектирование проводится только квалифицированными специалистами, обладающими опытом работы и высокими профессиональными навыками в области решения инженерных задач любой степени сложности для объектов различного назначения:

  • Офисы и административные здания
  • Квартиры и коттеджи
  • Кафе и бары
  • Бассейны
  • Торговые помещения
  • Производственные здания и помещения
  • Спортзалы, фитнес-центры
  • Культурно-зрелищные учреждения (кинотеатры, развлекательные центры)
  • Гостиницы, отели
  • Автостоянки, автосервисы, АЗС
  • Санатории, пансионаты, дома отдыха
  • «Чистые помещения», поликлиники, больницы
  • И другие объекты …

Наши объекты

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
