Системы и схемы вентиляции в панельном доме

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом

Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

Проверка системы вентиляции

Всем известны ситуации, когда после нескольких лет эксплуатации дома вентиляция начинает плохо работать. Проверить тягу в системе вентиляции, на самом ли деле это так, можно разными способами. Но самый простой – это поднести к вентиляционной решетке воздуховода туалетную или газетную бумагу (небольшой кусочек). Если она осталась на решетке, как бы прилипла, то все в норме – вентиляция работает. Если упала, то проблема, на само деле, существует.

Каковы проблемы

Если вентиляционная система проверку не прошла, то это не значит, что ее каналы и шахты уменьшились в сечение за счет образования внутри мусорной пробки или налетов на стенках. Ведь сегодня с приходом в квартиры пластиковых окон и герметично закрываемых входных дверей приток воздуха сильно уменьшился, а в некоторых квартирах просто перестал существовать. А ведь вытяжка воздуха и его приток друг без друга не существуют. Поэтому приток придется организовать, хотя бы установкой оконных клапанов.

Итак, если вытяжка ослабла, то каковы от этого последствия. В первую очередь надо отметить неприятные запахи. Вывести их обычным проветривание не получится. Особенно это касается кухни, да к тому же, если квартира располагается в хрущевке, где кухонное помещение – это максимум 6-9 м². Комната насыщается запахами от готовки пищи настолько, что пропитываются ими и стены, и мебель, и всевозможные кухонные аксессуары.

Вторая неприятность – влажность, которая оседает на стенах, потолке, мебели. Это, конечно, в первую очередь касается ванной комнаты и кухни. Нелюбая отделка сможет выдержать такую нагрузку. Поэтому придется ремонт проводить часто.

Выход из создавшей ситуации не один.

1. Провести чистку вентиляционной конструкции в панельном доме.
2. Соорудить дополнительную вентиляцию.

Что касается последнего, то к этому надо подходить в самую последнюю очередь. Лучше обратиться в управляющую компанию с заявлением о проведении чистки вентиляции. Сегодня компании, которые занимаются этим видом работ, вычищают каналы и шахты на 100%. Так что после завершения работ можно говорить практически о новой вентиляционной системе.

Система механической вентиляции

Пассивная вентиляция работает за счет перепада давления на входе и выходе вентиляционных каналов. Активный приток и удаление воздуха осуществляют специальные устройства.

Если работы естественной общедомовой вентиляции не хватает для нормального воздухообмена в квартире, можно установить такое оборудование:

• клапан притока воздуха;
• вытяжной вентилятор;
• вытяжка для кухни.

Вытяжное оборудование работает совместно с общей системой. Вентиляторы и вытяжки встраивают в каналы для усиления их производительности. Они работают от электросети, поэтому время очистки можно регулировать. Приточные клапаны устанавливают в стены.

Вентиляторы обязательно нужны в ванной и туалете угловой квартиры панельного дома. Очень часто жители именно угловых квартир жалуются на сырость и образование грибка.

Особенности устройства вентиляции в панельном доме

Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.

Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.

Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.

Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома

Как улучшить работу вентиляции

Следуя из всего, что описано выше причиной плохой работы вентиляции являются сами жильцы или обслуживающая компания, и третьего не дано.

В первую очередь следует уяснить всем жильцам, что устройство вентиляции в хрущевке организованно, как единая система, и нарушении ее в одном месте неизменно отразится на других.

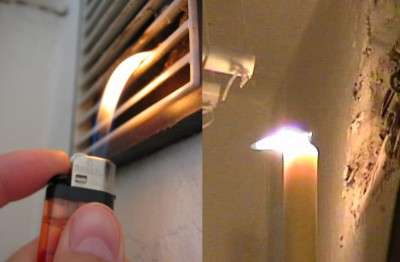

На первом этапе необходимо проверить, как работает вентиляция. Для этого нужно взять тонкую полоску бумаги поднести ее к вентиляционному отверстию. Тот конец, который свободный от ваших рук, должен притягиваться к решетке. Вместо бумаги можно воспользоваться горящей свечой. Отклонение пламени покажет, есть тяга или ее нет. Если вы не можете понять есть движение пламени или бумажной полоски, откройте окно. Если и в этом случае пламя свечи будет гореть ровно, а бумажная полоска не будет стремиться к вентиляционному отверстию, то нужно уже принимать меры к чистке вентиляционных каналов.

Прочистить канал из квартиры вы сможете на небольшую глубину, насколько хватит длины вашей руки. Для этого можно воспользоваться обычным ершиком, которым хозяйки чистят бутылки или специальным сантехническим тросиком, и тем же ершом, но уже более крупных размеров. Постарайтесь максимально больше вытащить мусора и грязи из отверстия. Если и после этого тяга не будет восстановлена, значит, причина кроется далеко, и устранить ее смогут только работники соответствующих служб той компании, что обслуживает ваш дом.

Улучшить работу вентиляции, если тяга есть, но слабая, можно организуя воздухообмен между помещениями. Для этого необходимо сделать внизу всех межкомнатных дверей небольшие отверстия. А в пластиковых стеклопакетах установить приборы микроциркуляции.

Хорошим решением будет монтаж таких устройств, как стеновые приточные клапаны, которые могут монтироваться не только на стене, но и на окнах. Возможно, вам всего лишь нужно сделать перестановку мебели в доме, чтобы улучшить воздухообмен в квартире.

Если все вышеперечисленное не оказалось для вас полезным и не улучшило работу вентиляционной системы, тогда выход один – обращаться к специалистам, чтобы они помогли смонтировать принудительную вентиляцию.

Вентиляторы

Вытяжные вентиляторы можно установить в любой комнате. Они бывают стенные, потолочные и даже оконные. Вентилятор монтируют в вентиляционный канал, движение лопастей ускоряет удаление загрязненного воздуха и влаги из помещения.

Размер и форму вентиляционного прибора подбирают под параметры вытяжного отверстия. Мощность зависит от потребностей. Для большой комнаты нужны мощные вентиляторы. Для ванной и туалета подойдут приборы средней мощности.

Вентилятор работает от сети, поэтому нужно обеспечить постоянный доступ электричества. В ванной не целесообразно оставлять оборудование в рабочем состоянии круглосуточно. Можно поставить вентилятор, который будет включаться вместе со светом в комнате.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока

Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие

Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

1. точка забора свежего воздуха;
2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
3. воздуховоды;
4. диффузор, через который подается свежий воздух;
5. вентиляционная решетка для забора отработанного воздуха;
6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый.

Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате.

К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа.

Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома.

Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Мнение эксперта Макаров Игорь Тарасович Юрист-консульт с 8-летним опытом. Специализация — уголовное право. Большой опыт в экспертизе документов.

Схема вентиляции в многоэтажном доме закладывается в момент строительства. Ее проектирование состоит из множества этапов. Вентиляция многоквартирных домов – обязательное требование санитарных норм.

Обязательным требованием санитарных норм является обустройство системы вентиляции в многоквартирных домах

Действующие нормативы

Приточно-вытяжная вентиляция с рекуперацией в панельном доме

При устройстве вентиляционных систем действуют рекомендации СНиП. Коммуникация должна отвечать таким требованиям:

• пропускания способность, отвечающая проекту постройки;
• герметичность;
• пожаробезопасность;
• соответствие санитарно-гигиеническим нормам.

Последние выглядят так:

• Для спален и жилых комнат скорость воздухообмена должна составлять 30 м3/час из расчета на одного жильца.
• Гардероб и кладовая. 10-15 м3/час.
• Кухня. Тут ситуация зависит от типа варочной поверхности. Для электроплиты — 60 м3/час. Для газовой плиты на две конфорки — 90 м3/час. На четыре конфорки — 120 м3/час.
• Туалет и ванная. Для совместного санузла — 50 м3/час. Для раздельных комнат — 25 м3/час.

Если помещение плотно обставлено комнатными цветами или в квартире много курят, нормативных 30 м3/час для жилья — мало. Нужно увеличивать показатель воздухообмена в два раза. То же самое нужно для комнат с повышенной влажностью.

Требования к воздуховоду панельного дома

Система воздуховода в постройке из панелей в 5 или 9 этажей призвана обеспечивать беспрепятственную циркуляцию воздуха по всем жилым секциям и квартирам. Обычно неполадки в работе воздуховодов ощущают на себе жители верхнего этажа.

Вентиляционная система жилого дома должна соответствовать ряду требований:

1. Обеспечение постоянной и непрерывной циркуляции воздуха.
2. Отсутствие влияния на температурные показатели внутри жилого помещения.
3. Отсутствие сквозняков.
4. Циркуляция в кухне должна осуществляться со скоростью 60 кубометров воздуха в час, в ванной, 25 кубометров за час.
5. Циркуляция в жилых помещениях должна быть равна 0,2 от общего объема комнаты.

Перечисленные требования максимально учитываются при планировке воздуховода в домах из панелей или блоков.

Переоборудование вентиляции в будущем осуществить не получится. Если она придет в негодность, нужно просить помощи специалистов. Чаще всего проблемы кроются в засорении каналов, повреждении оборудования. Улучшить циркуляцию воздуха в квартирах помогут приборы искусственного вентилирования.

Из какого материала лучше всего делать каналы для вентиляции

            В последнее время стали распространенными каналы из металла. Тем не менее, кирпичные вентиляционные каналы считаются классикой вентиляции и, несмотря на конкуренцию, пользуются большим спросом. Как уже известно, их проводят во внутренних стенах дома. В поперечном сечении они имеют размеры примерно полкирпича в ширину и в глубину. Классический вариант предусматривает, что ход будет квадратный, стена которого равна двум кирпичам.

Какие этапы нужно пройти при кладке канала из кирпича:

1. Предварительная разметка с использованием специального шаблона.
2. Кладка первых рядов. Выкладываются первые два-три ряда, после чего по отвесу ставят буйки. Это кирпичи, которые выкладывают поперек канала. Это нужно для того, чтобы канал был квадратной формы, и для защиты канала от загрязнений во время постройки. Кроме того, буйки делают канал прочнее, но становятся помехой во время чистки канала.
3. Спустя пять-шесть рядов буйки нужно переставить.

Кухонные вытяжки

Удалить из воздуха кухни продукты горения, капли жира, запахи пищи поможет вытяжка. Это один из элементов механической вентиляции в квартире. Вытяжка работает от электричества.

Кухонная вытяжка помогает удалить из помещения неприятные запахи

1. Активные. Осуществляют непосредственно вытяжку воздуха на улицу или в вентиляционную шахту.
2. Пассивные. Очищают воздух системой фильтров и выпускают в помещение. К системе вентиляции не подключаются.

Фильтры в пассивной вытяжке бывают нескольких типов. Одни улавливают жир, другие адсорбируют запахи. Менять фильтры нужно в зависимости от интенсивности использования агрегата.

Вентилирование цоколя и подвала

Подвальные помещения считаются важным элементом всей вентиляционной системы. В цокольном пространстве берут свое начало центральные шахты. Обычно вид воздухообмена здесь – естественный. Сырой воздух выводится через общие каналы. На каждом этаже и в каждую квартиру он поступает через специальные отверстия.

Для постоянной подачи свежего потока в станках цоколя чуть выше поверхности земли (на высоте 0,2 м) равномерно по всему периметру основания дома обустраиваются продухи (0,05-0,85 м.кв.) В стандартных условиях эксплуатации зданий их число рассчитывается, исходя из размеров дома. Общая площадь таких отверстий должна составлять 1/400 площади жилой постройки. Это продуваемые отверстия. Заставлять их или насаживать вблизи фундамента зеленые насаждения нельзя.

Схема вентиляции в жилом доме будет эффективной в случае нормальной работы всех ее автономных звеньев. Любое непрофессиональное или намеренное вмешательство в вентиляционное обеспечение квартир административно наказуемо.

Как устроена вентиляция в многоэтажных домах: основные проблемы и особенности.

Вентиляция в многоквартирном доме относится к наиболее важной инженерной системе, которая обустраивается в момент постройки сооружения. От ее правильной и согласованной работы с системами отопления и кондиционирования помещений зависит создание микроклимата, позволяющего в полной мере назвать жизнь в таком доме здоровой, удобной и качественной

При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки

Такую жизнь здоровой назвать трудно. Для того чтобы обеспечить свежим воздухом наши жилища работают целые институты, составляются всевозможные правила и нормативы, производятся расчеты и проектируются самые невероятные конструкции. А по большому счету, вентиляция должна выполнять исключительно одну функцию: обеспечивать хорошую циркуляцию воздуха

При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки. Такую жизнь здоровой назвать трудно. Для того чтобы обеспечить свежим воздухом наши жилища работают целые институты, составляются всевозможные правила и нормативы, производятся расчеты и проектируются самые невероятные конструкции. А по большому счету, вентиляция должна выполнять исключительно одну функцию: обеспечивать хорошую циркуляцию воздуха.

Подробно о схемах вентиляции в многоквартирном доме ↑

Схема вентиляции в многоквартирном доме должна производиться с обязательным зонированием по чистоте, перетекание загрязненного воздуха из вспомогательных помещений в жилые необходимо исключить.
Целесообразно объединение вытяжных вентиляционных шахт отдельных помещений в блоки. Системы воздухообмена с естественным побуждением притока и вывода воздуха лучше выполнять раздельными (исключая вертикальные или горизонтальные сборные каналы). Вентиляция в многоэтажном доме может быть устроена с присоединением вентиляционных каналов разных этажей к общему (сборному) каналу.

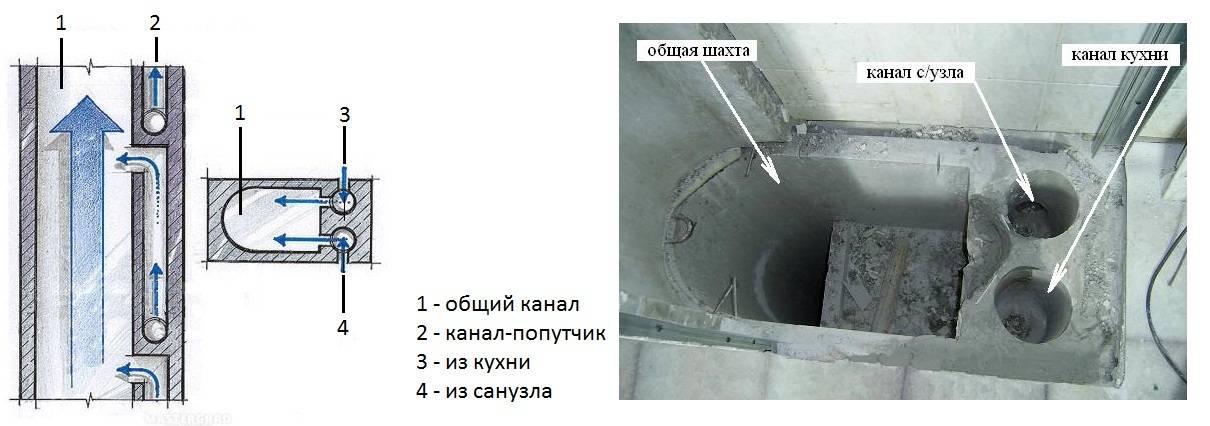

Схема системы естественной вентиляции с удалением воздуха через через каналы-спутники, сообщающиеся с основным каналом через один этаж

Присоединение к сборной шахте каналов-спутников должно быть произведено через один или несколько этажей. Вытяжные каналы двух верхних этажей не следует подключать к сборному каналу, целесообразней раздельное отведение.


В зависимости от схемы организации воздухообмена различают вентиляцию с перемешиванием и вентиляцию с вытеснением воздуха. Воздухообмен с перемешиванием характерен для помещений с воздухонепроницаемой пароизоляцией, бетонных и кирпичных зданий с воздухонепроницаемыми стенами. И приточная и вытяжная вентиляция осуществляется при помощи небольших вентиляционных окон, щели дверных и оконных проемов также принимаются в .

Из-за высокой локальной скорости воздушных потоков свежий и загрязненный воздух эффективно смешиваются и удаляются. Таким образом удалить все вредные примеси невозможно, ведь в помещении всегда есть зоны с практически нулевой скоростью движения воздуха. Лишь правильной организацией вентиляционной системы можно добиться желаемого эффекта.

Схема разводки вентиляционных каналов с подключением к сборному вентканалу через два этажа

Чаще всего в России применялась прежде система приточно-вытяжной вентиляции. Она осуществляется за счет естественной тяги, возникающей вследствие разности температур внутреннего и наружного воздуха. Популярность устройства системы, в которой источником приточного воздуха являются щели в оконных переплетах и открытые форточки объясняется невысокой стоимостью устройства и простотой. Кроме того, вентиляция с естественным притоком практически не нуждалась в дополнительном обслуживании.

Сегодня, вследствие герметичности современных окон, естественная вентиляция в многоквартирном доме малоэффективна. Лишь немногим из нас в холодное время года захочется терять драгоценное тепло для обеспечения необходимого притока воздуха. Впрочем, даже разгерметизация квартиры (открыванием форточки) приносит лишь дополнительный дискомфорт от повышения уровня шума (с ), потерю тепла, но все равно не дает необходимого притока воздуха для эффективной работы вентиляции. Незаметно повышается , в теплом влажном микроклимате квартиры со спертым воздухом создаются отличные условия для роста грибков и плесени, что малоприятно и вредно для здоровья.

Устройством регулируемой системы с естественным притоком через приточные клапаны удается не только обеспечить необходимый уровень воздухообмена, но и снизить проникающий в квартиру шум. Устройством механической вытяжной (а также механической приточно-вытяжной) системы вентиляции можно добиться нормализации воздушно-теплового режима квартир, что даст возможность существенно снизить затраты на теплообразование. Рекуперацией воздуха (утилизация тепла вытяжного воздуха) можно добиться сохранения оптимального микроклимата при малых энергозатратах.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

1. Температура воздуха внутри помещений: для жилых комнат +20-220С; кухни с электрической и газовой плитой 16-180С; ванной +250С; уборной +180С; совмещенного санузла +250С; коридора (вестибюля) +160С; кладовой +120С; машинного отделения лифтовой +50С
2. Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

• Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +220С.
• В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
• Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 20С, но не выше +220С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

• Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
• Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
• Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
• Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
• Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
• Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Схемы организации вентиляции

Естественное побуждение притока и оттока воздуха в раздельном режиме (неуправляемая схема). Приток воздуха осуществляется самопроизвольно, благодаря тяге, возникающей при его оттоке. Здесь устраивают разводку отводных вентиляционных каналов с обязательным зонированием с целью сохранения чистоты воздушного потока и возможно полным исключением проникновения использованного воздуха обратно в жилые помещения, а также с учетом этажности последних. Для этого выполнялись внутренние вытяжные вентиляционные шахты (каналы-спутники), объединяемые в блоки, и их выводка к общему (сборному) каналу через этаж. Для вентканалов двух верхних этажей (5-6 этажи) устраивали отдельные отводы, т.к. на такой высоте сравнительно малый уровень наружной зашумленности.

Естественный приток воздушной массы и механический отвод использованного воздуха (комбинированная схема). В панельных зданиях чаще применялась схема приточно-вытяжного вентилирования с естественной тягой, не требующей дополнительного обслуживания. В ней использовался физический принцип воздухообмена за счет разницы температур внутренних (за счет щелей и форточек) и наружных воздушных потоков. Процесс вентилирования может выполняться и наоборот. Но эта схема оказалась качественно неэффективной − уличный шум, излишние потери тепла, повышение влажности из-за незначительного притока воздуха извне. Все это вынудило применять механическую вытяжную схему воздухообмена, т.е. регулируемую комплексную вентиляцию, в особенности, принудительный отток воздушных масс.

Механические приток и отвод воздушного потока(полностью принудительная схема вентиляции). Как уже отмечалось, для каждой квартиры дома из панелей в начале строительства предусматривается свой индивидуальный канал – так называемая разгонная (сборная) шахта для компенсации разницы давлений в здании на разных этажах. В панельных домах (5 этажей и ниже) шахта одна, а кухонные вентотверстия выходят сразу в нее. Для санузлов сооружены отдельные каналы. Поэтому двери в туалетах и ванных комнатах не должны быть абсолютно герметичными и препятствовать проходу чистого воздуха.

Эта схема организации воздухообмена функционирует на основе смешивания воздушных потоков на высокой скорости и их выдавливания. Она состоит из герметичных, хорошо утепленных вертикальных каналов с отверстиями, закрытыми специальными решетками, либо отдельных шахт, конструкция которых и расположение непосредственно зависят от степени чистоты забираемого воздуха. Герметичность предотвращает конденсацию водяных паров удаляемого воздуха и препятствуют образованию ледяных пробок внутри воздуховода. Утепление снижает теплопотери и звукопроницаемость.

Как проходит вентшахта в квартире?

Вентиляционные шахты проектировались таким образом, чтобы обеспечить свободную циркуляцию воздуха в помещении. Именно поэтому порой они проходят в различных частях квартир, иногда доже выделены специальным коробом.

Чисто технически разветвленная сеть вентканалов соединяется в вентиляционной шахте, от которой уже идет ответвление на чердак или крышу. Однако в новых проектах домов забор воздуха производится на уровне 2-3 этажа, затем очищается, увлажняется и направляется через венткороба по всем этажам дома. А вытяжная система, работающая параллельно, установлена крыше. Она отбирает тепло у отработанного воздуха, а затем удаляет его.

В панельных домах вентшахта представляет из себя конструкцию из бетонных блоков, установленных друг на друга. Для реализации нормальной вентиляции воздуха необходимо, чтобы шахта была идеально вертикальной.

Короб вентиляционной шахты может иметь крайне неудобное расположение в комнате, создавая помехи для проведения линий коммуникаций. При этом его целостность не должна быть нарушена

Вентиляционная шахта начинается с цокольного этажа и, проходя через все этажи, выходит на крышу – именно сюда в дальнейшем будут эвакуироваться из шахты потоки воздуха.

Что касается параметров, то сечение шахты и форма зависит от проекта, по которому выполнялось возведение многоквартирного дома. Материал, из которого она может быть изготовлена – бетон, металл или пластик. Сама конструкция должна быть выполнена в соответствии с санитарными и противопожарными нормами, а также с использованием негорючих материалов.

Поскольку главной задачей вентиляционной шахты является обеспечение циркуляции воздушных масс в помещениях здания, то она должна соответствовать ряду требований:

• быть чистой от мусора;
• быть герметичной;
• иметь свободное пространство, определенное проектом.

Выполнение первого пункта списка достигается своевременными работами по чистке вентиляционных каналов, которые, по требованию руководящих документов, должны проводиться не реже 1 раза в год.

Герметичность шахты также проверяется при проведении работ. Ведь любое нарушение целостности вентиляционной шахты приводит к сбою в циркуляции воздуха. Также нарушению воздухообмена может способствовать нахождение в шахте посторонних предметов.

Стыки между отдельными модулями вентиляционной шахты должны быть заделаны бетонным раствором. В металлических шахтах стыки должны быть выполнены на фланцах.

При проведении ремонта желательно изучить схему расположения вентиляции, чтобы не повредить ее при работах. Также не стоит в дальнейшем эксплуатировать участок стены вентиляционного короба (исключить навешивание креплений, крючков, шкафов и прочего)

Функционирование шахты регулируется СНиП 41-01-2003 и рядом нормативных требований к работе системы вентиляции, по безопасности эксплуатации, по нормам, применяемым к жилым многоквартирным домам.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки

Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.. Правильно работающая вентиляция — необходимость в многоквартирном доме!. Правильно работающая вентиляция — необходимость в многоквартирном доме!

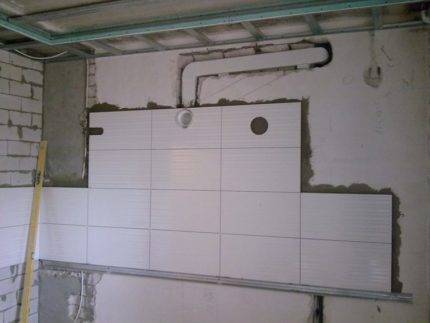

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Серии панельных зданий

При выборе квартиры нужно учитывать, по какой технологии создан дом. Следует ознакомиться и с характерными особенностями серий «панелек»:

• Решение для тех, кто ищет максимально доступную по стоимости недвижимость. Но низкая цена – единственный плюс. Свойственные минусы – отсутствие подоконников, малогабаритная кухня (максимальная площадь – 6,2 кв. м.);
• Постройки всех шестисотых серий относятся к среднему классу по комфортабельности и качеству конструкционного исполнения. Величина кухонь – средняя, площадь квартиры – до 65 кв. м.;
• Серия, которая выгодно отличается увеличенным до 70 кв. м. общим метражом, и более просторными кухнями до 9 кв. м.;
• Многоэтажки семисотых серий – дома башенного типа. Просторные здесь не только кухни, но и балконы. Санузлы могут быть как совмещенными, так и раздельными.

Перечислять особенности всех серий можно было бы бесконечно долго. При выборе квартиры для покупки, обязательно узнавайте характерные качества интересующих новостроек.
