Особенности и разновидности газовых котлов Жуковский

Технические характеристики

Несмотря на различия, большинство моделей Жуковского завода обладает схожими свойствами. Базовые параметры оборудования, производимого ЖМЗ:

  • КПД – 80-86%.
  • Используемое топливо – пропан или природный газ на выбор.
  • Минимальное давление – 635 МПа, максимальное – 3258 МПа.
  • Тепловая мощность (номинальный параметр) – 11630 Вт.
  • Производительность – 10 кВт.
  • Расход природного газа – 1,3 кубометра в час, сжиженного – около 0,4-0,86 кубометра в зависимости от модификации.
  • Скорость розжига – до 60 секунд.
  • Инжекционная горелка обеспечивает ускоренное включение и регулировку работы.
  • Емкость бака – 30-33 л в зависимости от конкретной модели.

Прочие характеристики можно посмотреть в инструкции к требуемой модели.

Достоинства и недостатки модели

Достоинствами котлов Жуковский АОГВ 23 являются:

  • Надежность, простота конструкции.
  • Независимость от системы электропитания.
  • Простое и интуитивно понятное управление.
  • Предназначены для использования в российских условиях.
  • Рассчитаны на работу в суровых климатических условиях.
  • Срок службы составляет 14 лет ( и больше).
  • Стоимость котлов намного ниже, чем у европейских аналогов.

Недостатками агрегатов следует считать:

  • Теплообменник агрегатов изготовлен из стали, уступающей по теплопроводности чугуну.
  • Внешний вид котлов уступает европейским моделям.
  • Механическая автоматика котла довольно слаба.
  • Габариты и вес агрегата требуют установки в отдельном помещении.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство недостатков в той или иной степени свойственны всем атмосферным моделям, поэтому их можно отнести к специфической особенности конструкции.

Напольный газовый котел Жмз АОГВ-23,2-3 универсал (Н)

Аппараты отопительные газовые бытовые с водяным контуром АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал предназначены для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).

Аппараты комбинированные газовые бытовые с водяным контуром АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал предназначены для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления, и горячего водоснабжения (ГВС).

В качестве теплоносителя используется вода по ГОСТ Р 51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л. Допускается для аппаратов АОГВ-17,4-3 Универсал, АОГВ-23,2-3 Универсал, АОГВ-29-3 Универсал применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood (Хот-Блад), “Dixis”,“Теплый дом — 65”.

Установка, пуско-наладка аппарата и инструктаж производятся специалистами газовой службы, сервисной службой завода — изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью (Приложение А).

Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа.

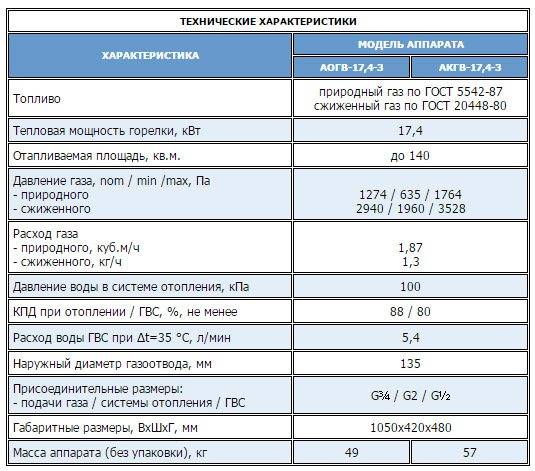

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Параметры

Обозначение
АОГВ-17,4-3 УниверсалАКГВ-17,4-3 УниверсалАОГВ-23,2-3 УниверсалАКГВ-23,2-3 УниверсалАОГВ-29-3 УниверсалАКГВ-29-3 Универсал
1234567
Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее: — в режиме отопления — в режиме ГВС88 —88 8088 —88 8089 —89 80
Вид газа — природный по ГОСТ 5542-87 — сжиженный по ГОСТ 20448-80+ ++ ++ ++ ++ ++ +
Давление газа, Па (мм вод.ст.) природного: — номинальное — минимальное / максимальное сжиженного: — номинальное — минимальное / максимальное1274 (130) 635 (65) / 1764 (180) 2940 (300) 1960(200) / 3528(360)
Номинальная тепловая мощность, Вт (Ккал/ч)17445 (15000)17445 (15000)23260 (20000)23260 (20000)29075 (25000)29075 (25000)
Отопление помещений с теплопотерями Вт, не более,145001450019500195002450024500
Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2100÷140100÷140140÷200140÷200200÷250200÷250
Расход газа:
— природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более1,871,872,552,553,183,18
-сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод. ст.) м3/ч (кг/ч), не более0,65 (1,3)0,65 (1,3)0,87 (1,74)0,87 (1,74)1,085 (2,17)1,085 (2,17)
Разрежение в дымоходе, Па (мм вод.ст.) минимальное / максимальное2,94 (0,3) / 29,4 (3,0)
Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегу-лятора. Допускается утечка воздуха, см3/ч, не более70
Время розжига, сек., не более60
Индекс окиси углерода, об. %, не более0,05
Диапазон поддержания темпера-туры воды в теплообменнике, °С50÷90
Тип горелкиИнжекционный
Вместимость бака, л646162596057
Наружный диаметр присоединительного патрубка газоотводящего устройства, мм135±2135±2135±2135±2140±2140±2
Присоединительная резьба штуцеров для: — подачи газа — подвода и отвода воды к отопительной части — подвода и отвода воды к части ГВСG¾ G2 —G¾ G2 G½G¾ G2 —G¾ G2 G½G¾ G2 —G¾ G2 G½
Расход воды в режиме горячего водоснабжения при нагреве на Δt=35 0С л/мин., не менее5,47,18,9
Давление воды перед аппаратом в системе ГВС, кПа (кг/см2) — максимальное — минимальное— —588 (6,0) 14,7 (0,15)— —588 (6,0) 14,7 (0,15)— —588 (6,0) 14,7 (0,15)
Давление воды в системе отопления, кПа, не более100
Расстояние от пола до оси входного патрубка газопровода, мм716±5
Расстояние от пола до конца выходного патрубка теплообмен-ника, мм1050±5
Расстояние от пола до оси вход-ного патрубка теплообменника, мм292±5
Расстояние от пола до оси входного патрубка змеевика, мм587±5587±5587±5
Расстояние от пола до оси выходного патрубка змеевика, мм927±5927±5927±5
Габаритные размеры, мм: высота х ширина х глубина1050±5 × 420±5 × 480±5
Масса аппарата (без упаковки), кг, не более495752605563

Первый запуск и регулировка

На подготовительном этапе следует удостовериться в герметичности резьбовых соединений газопровода, плотности запорных устройств, исправности работы автоматических систем. При этом нужно учитывать, что большинство перечисленных работ выполнять самостоятельно не рекомендуется. Поэтому, для получения квалифицированной помощи, рекомендуется обратиться в специализированное предприятие, занимающееся данными услугами.

Перед первым запуском водонагревателя АГВ-80 необходимо убедиться в заполнении подсоединённой к нему системы отопления водой. Также жидкостью должен быть наполнен накопительный резервуар бака. Сделать это легко взглянув на сигнальную трубку. Появление в ней воды обозначает достаточный уровень. После этого перекрыть подачу водопровода и осуществить первый запуск.

Предварительные работы перед первым пускомИсточник 1-teplodom.ru

Следующими действиями нужно удостовериться в наличии соответствующей тяги в дымоходе. Сделать это можно любым удобным способом. Самый простой заключается в манипуляциях такого плана:

  • Зажечь спичку и поднести её к колпачку, расположенному на тягопрерывателе.
  • При хорошо функционирующей тяге пламя будет стремиться (втягиваться) внутрь колпака.

Газовая горелка АГВ-80Источник chipmaker.ru

Также следует учитывать, что причиной плохой тяги могут стать и иные поводы. Часто нарушение работы домоотводящих каналов происходит по следующим причинам:

  • Сильный шквалистый или порывистый ветер.
  • Обильные осадки (дождь, снегопад).
  • Низкое атмосферное давление.

При первичном розжиге АГВ-80 требуется выполнить такие действия:

  • Открыть кран подачи газа на трубопроводе.
  • Приоткрыть дверцу топки.
  • Левой рукой поднести зажжённую зажигалку или спичку к верхним отверстиям на запальнике.
  • До характерного щелчка надавить на клавишу магнитного газового клапана. Тем самым вы открываете подачу газа, в результате чего происходит его возгорание.
  • Не отпускать и не ослаблять давление на клавишу клапана в течение 1 мин.
  • По истечении указанного промежутка времени, плавно отпустить клавишу.
  • Медленным движением повернуть кран на газовой горелке по часовой стрелке.

После того, как температура воды в ёмкости нагревателя разогреется до нужной температуры, автоматика АГВ-80 самостоятельно прекращает подачу газа к горелке. Огонь на горелке погасает. В случае снижения заданного значения разогрева воды (при заборе через кран с последующим пополнением «свежей» холодной или в результате теплопотерь системы отопления), подача газа возобновляется. Отвечает за это вышеупомянутый терморегулятор. Самостоятельно возгорание осуществляется от пламени запальника.

Газовые котлы АОГВ-11.6-3: инструкция по применению

В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.

В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.

АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.

Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом

Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.

Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.

Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

Устройство котла АКГВ-11.6

Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.

Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.

Котел АОГВ-11.6-3 Эконом

Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11.6-3 серии Эконом

Котел АОГВ-11.6-3 Универсал с автоматикой Sit

Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.

Преимущества котлов АОГВ-11,6-3

— возможность работы в системах с естественной и принудительной циркуляцией

— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)

— возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

— устаревшая автоматика на котлах серии Эконом

— трудно найти запчасти, если требуется их замена при неисправности

— довольно высокая цена по сравнению с конкурентами

Котлы АОГВ-11.6: цена на продукцию

На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.

В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.

Обзор моделей

Если к жилью подведены коммуникации, всегда можно обеспечить его теплом и горячей водой. Более 50% котлов, устанавливаемых отечественными потребителями – газовые. Среди них не последнее место занимает и продукция «СервисГаз».

КСГ-7АТ

Если вы ищете самый дешевый вариант, обратите внимание на энергонезависимый одноконтурный аппарат КСГ-7АТ. Его ориентировочная стоимость 10 600 рублей. Материал изготовления – сталь

Напольный вариант Простая и удобная эксплуатация. Экономно расходует топливо. Способен отопить 80 м кв. Технические характеристики:

Материал изготовления – сталь. Напольный вариант Простая и удобная эксплуатация. Экономно расходует топливо. Способен отопить 80 м кв. Технические характеристики:

  • Предельная мощность — 7 кВт.
  • Высокий КПД – 85%.
  • Давление воды – 0,1 МПа.

Стабильная работа даже при самом низком давлении в газопроводе. Укомплектован газовым блоком. Имеется встроенный стабилизатор давления и тяги. Компактный теплообменник из стали. Материал горелки – жаропрочная нержавейка. Удобно обслуживать – можно легко снять облицовку. Подключение газа – с любой из двух сторон. Есть устройство, собирающее конденсат.

По мнению пользователей, модель отличается замечательными характеристиками. Если заменить жиклёры горелки, можно в качестве топлива использовать сжиженный газ.

КНГ 24

Ориентировочная цена 25 000 рублей. Двухконтурный. Настенный. Компактный аппарат со стильным дизайном. Реализованы последние технические достижения. Абсолютно бесшумная работа – можно устанавливать прямо в комнате, он ничем не помешает жильцам. Передняя панель имеет ЖК-экран для отображения текущих параметров. Котел может использоваться для отопления помещений, оборудованных водяной системой отопления, и для подогрева воды. Технические параметры:

  • КПД – 90%
  • Может отопить помещения общей площадью – 220 м кв.
  • Предельные мощности обогрева – 4,6-24 кВт.
  • Имеется автоподжиг.
  • Расход газа — 2,6 м куб/ч.

Можно подключать теплый пол. Закрытый тип камеры сгорания. Способен функционировать на природном или сжиженном газе. Предусмотрено несколько ступеней автоматической защиты. Весит 36 кг.

КСГ-11

Назначение – теплоснабжение помещений разного назначения. Особенности конструкции:

  • Удобный монтаж – подключить газ можно с любой стороны.
  • Напольный.
  • Дверцу можно переустанавливать на удобную пользователю сторону.
  • Устройство сбора конденсата.
  • Стальной теплообменник.
  • Теплоизоляция – 30 мм.
  • Тип горения – низко факельный.
  • Бесшумная работа.
  • Возможно применение блока управления EUROSIT 630 либо САБК-АТ.

Технические параметры:

  • Теплопроизводительность 11 кВт.
  • Площадь обогрева – 125 м кв.
  • КПД – 90%.
  • Расходование газа – 1,34 м куб/ч.
  • Вес 48 кг.

КСТГ-16

Комбинированный одноконтурный котел с максимальной мощностью обогрева 16 кВт. Может работать на угле или на газе. Рассчитан на отопление 160 м кв. Напольная установка. Без автоподжига и модуляции пламени. КПД – 74%.

КСГ-10 АТ

Напольная установка. теплопроизводительность 10 кВт. Отапливает площадь до 100 кв. м. Расходует топлива — 1,11 м куб/ч. Цена – 11 000 рублей. Можно, заменив жиклёры горелки, топить сжиженным газом – 0,88 кг/ч. Потребители отмечают компактность устройства, его габариты- 25х47х75 см. Вес – 48 кг. Вместительность бака – 18 л.

КСГ-7 Е

Напольный. Одноконтурный. Отличается устойчивой работой при низком давлении в трубах газоснабжения. Ориентировочная цена – 11 900 рублей. КПД 85%. Потребителей привлекает компактность, экономичность и стильный дизайн. Отапливает до 80 кв. м. Весит 37 кг. Открытая камера сгорания. Без автоподжига. Модуляции пламени нет. Бюджетная версия с ограниченным набором функций.

Парапетные модификации

Их отличительная черта – отсутствие дымохода Дымоудаление производится через трубу, поставляемую в комплекте. Установка – настенная. В стенах делают заранее отверстие – в него вставляют патрубок дымохода. Монтировать нагреватель можно на стенку, выходящую на улицу. Выпускается две модификации парапетного типа:

  • КСГЗ – с одним контуром;
  • КСГЗВ – с двумя контурами.

Корпус теплоизолирован минватой, его легко снять – для доступа к частям нагревателя, нуждающимся в очистке. 89% КПД. Теплообменник имеет защиту от солей и накипи.

Обзор продукции

1. АОГВ 11,6-3 Эконом.

Газовый аппарат для одноконтурной системы автономного обогрева. Отопительная площадь до 110 кв.м. Атмосферная грелка, встроенный пьезоэлектрический розжиг. Блок автоматики российского выпуска позволяет регулировать температуру воды в пределах 50-90°С.

Аппараты газовые водогрейные АОГВ-11,6-3 показывают эффективную работу в открытых/закрытых конструкциях отопления с естественной/принудительной циркуляцией теплоносителя. Предусмотрена система безопасности с вмонтированным датчиком тяги.

2. АОГВ 23,2-3 Комфорт.

Стальной аппарат прямоугольной формы с напольной установкой. Наружная панель управления располагается в верхней части корпуса. Источник энергии – природный магистральный газ. Возможна адаптация под сжиженное топливо. Открытая камера сгорания обеспечивает подсос воздуха извне. Продукты сгорания удаляются по вертикальной трубе благодаря естественной тяге. Газовый напольный котел Жуковский АОГВ-23 разработан для систем отопления в жилых и промышленных помещениях площадью до 200 квадратов. Горячее водоснабжение возможно при условии установки газового бойлера косвенного типа.

3. АОГВ 29-3 Эконом.

Одноконтурный газовый котел для отопления частных домов с горелкой открытого типа. Площадь отапливаемой территории – до 250 м2. Сварная конструкция округлой формы с габаритами 1,05×0,42×0,48 м изготовлена из стали. Способ монтажа – напольный, объем бака – 59 л, КПД достигает 89%. Энергонезависимый автоматический блок управления производства Россия.

4. АКГВ 17,4-3 Универсал.

Газовый котел двухконтурного типа служит источником автономного отопления и бесперебойной подачи горячей воды. Площадь обогрева достигает 140 кв.м. Напольная установка, цилиндрическая форма, габариты – 1050x420x480 мм. Теплообменник из литой стали обеспечивает долговременную работу. Автоматика действует независимо от погодных условий.

5. АКГВ 29-3 Комфорт.

Напольный газовый котел комбинированного типа. Мощность – 17 кВт, обогревает 120-140 м2. Комплектация электрическим пьезорозжигом и электронным термометром. Автоматический блок управления Honeywell немецкого производства. Система безопасности включает встроенные контроллеры тяги и перегрева. При замене горелок и запальника возможна работа на баллонном (сжиженном) газе.

Возможно, вас заинтересует обзор газовых котлов российского производства марки Лемакc.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

Аппарат состоит из следующих узлов и деталей: бака — теплообменника, основной горелки, блока запальной горелки с установленными в нем термопарой и электродом розжига, комбинированного газового клапана (многофункционального регулятора), тягостабилизатора, деталей облицовки.

В верхней части бака – теплообменника установлен датчик терморегулятора, соединенный капиллярной трубкой с исполнительным устройством терморегулирующего клапана (система «сильфон – термобаллон»), и датчик термометра

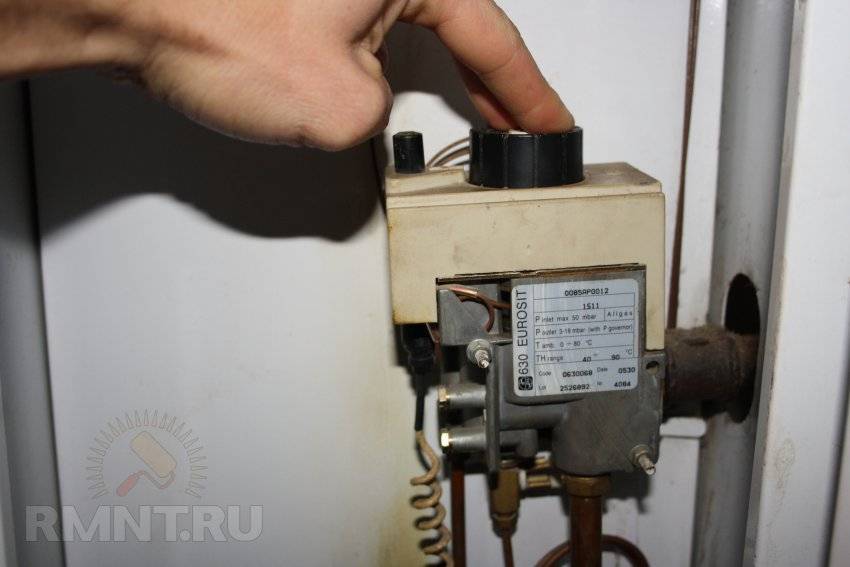

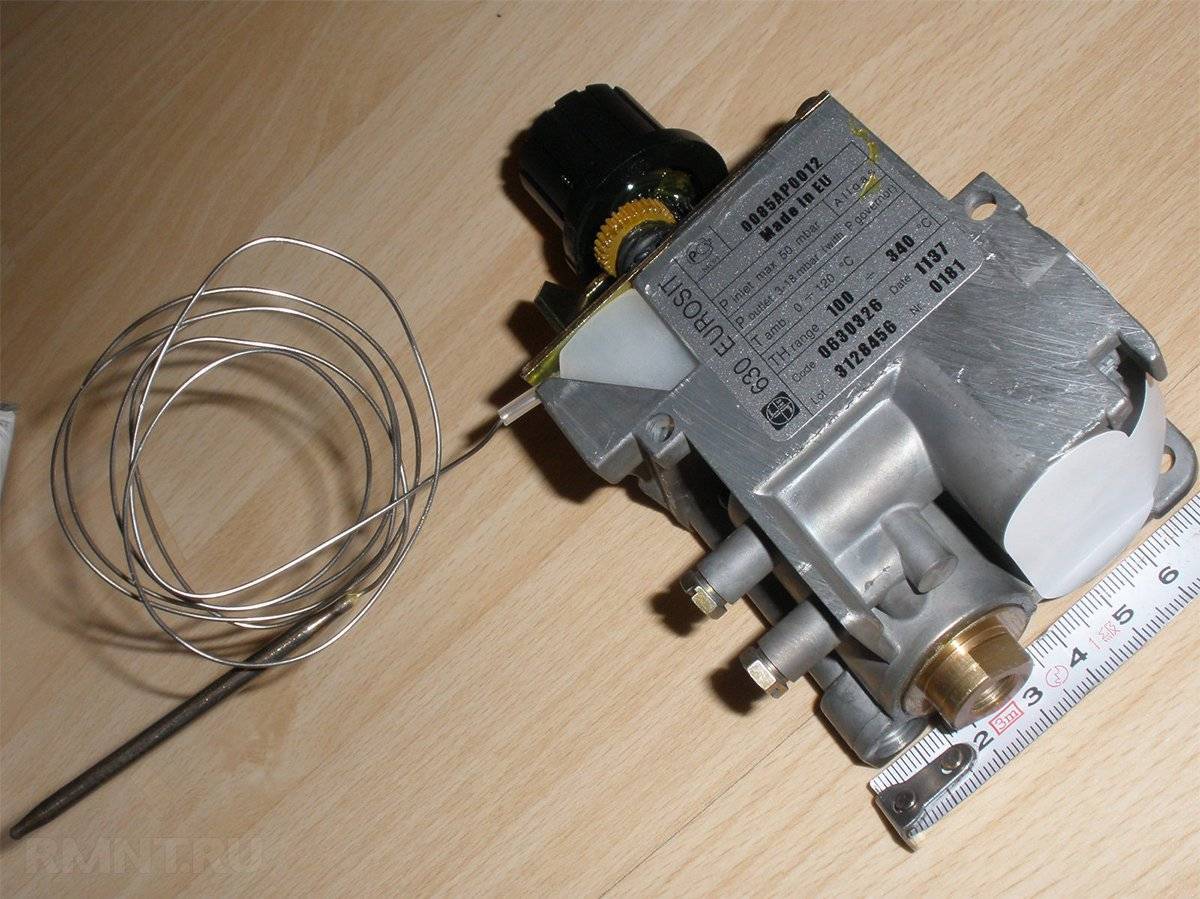

Особенностью конструкции комбинированного клапана 630 EUROSIT является наличие устройства стабилизации выходного давления газа, а также совмещение управления клапаном в одной рукоятке с обозначением положений соответствующими символами и цифрами на её торце и указателем на крышке клапана. Зависимость температуры нагреваемой воды от положения шкалы рукоятки управления представлена ниже:

Цифры шкалы1234567
Температура нагрева воды, °С30405060708090

Принцип действия регулятора температуры основан на расширении жидкости при нагреве. Рабочая жидкость, нагреваясь в датчике (термобаллоне) от воды в баке – теплообменнике, нагреваемой за счет сгорания природного газа, расширяется и перетекает по капиллярной трубке в сильфон, преобразующий объёмное расширение в линейное перемещение механизма, приводящего в действие систему двух клапанов (мгновенного и дозирующего). В конструкции механизма предусмотрена защита от термической перегрузки, что предохраняет систему «сильфон – термобаллон» от повреждения и разгерметизации.

  1. При установке требуемой температуры воды в аппарате рукояткой управления на повышение сначала открывается мгновенный (щелчковый) клапан, затем дозирующий.
  2. При достижении температуры воды в аппарате установленного значения плавно прикрывается дозирующий клапан, переводя основную горелку в режим «малый газ».
  3. При повышении температуры сверх заданной срабатывает мгновенный (щелчковый) клапан, полностью перекрывая газ на основную горелку.
  4. При отсутствии тяги в дымоходе отходящие из топки газы нагревают датчик тяги, датчик срабатывает, размыкая нормально замкнутые контакты цепи термопары. Электромагнитный (входной) клапан закрывается и перекрывает доступ газа на основную и запальную горелки. Датчик тяги рассчитан на срабатывание за время отсутствия тяги не менее 10 сек.
  5. При прекращении подачи газа из сети запальная горелка мгновенно гаснет, термопара остывает, электромагнитный клапан закрывается, перекрывая доступ газа к основной и запальной горелкам. При возобновлении подачи газа проход через аппарат полностью перекрыт.
  6. При снижении давления газа в сети ниже 0,65 кПа давление газа на запальной горелке также упадет, ЭДС термопары снизится до величины, недостаточной для удержания клапана. Электромагнитный клапан закроется и перекроет доступ газа к горелкам.

Монтаж системы

Все работы по монтажу начинаются после составления и утверждения проекта в соответствующих организациях. Техническое задание на проектирование выдаёт газовое хозяйство. Главные требования в нём предъявляются к помещению, в котором будет находиться котёл.

Особое внимание в ТЗ уделяется общей вентиляции, устройству дымоходов, наличию газоанализаторов. Регламентируются также отступы от стен при установке оборудования

Подключение котла в систему отопления.

Нужно не только изучить, как работает система до ее покупки, но и проконсультироваться у специалистов, возможна ли установка агрегата в предполагаемом месте.

Где возможна установка

Несмотря на то, что устанавливать АГВ рекомендуется на полу в отдельном помещении, это не исключает возможность монтажа такого котла и в кухне жилого дома, квартиры при условии соблюдения соответствующих требований.

Настенные газовые котлы такого типа применяются очень редко, да и то после значительных переделок, вследствие которых причисление их к традиционным АГВ весьма условно. Выбрать оптимальное место и тип котла вам поможет консультация специалиста.

Разводка трубопроводов

Отопительная система такого типа является открытой, и её монтаж производится с верхней разводкой трубопроводов. При этом она может быть однотрубной или двухтрубной. Какую из них выбрать – решается в каждом конкретном случае индивидуально.

Установка двухтрубной системы позволяет с помощью запорной арматуры отключать тепловые приборы, но тогда резко возрастает сопротивление циркуляции теплоносителя. Без применения насоса это может создавать проблемы при работе системы отопления квартиры или дома.

Нюансы монтажа трубопроводов

Во время монтажа трубопроводов на максимально возможной высоте устанавливается расширительный бак, который примет избыточный объём воды при её нагревании. В него вваривается переливной патрубок.

Диаметр труб для подачи воды и обратного слива должен быть не менее 50 мм. Такое значительное увеличение размера необходимо для снижения сопротивления теплоносителю. Монтаж их производится с уклоном во избежание воздушных пробок.

Параметры уклона

Оптимальная величина уклона –1:100. Направление уклона верхнего (подающего) коллектора – вниз от расширительного бака до первого радиатора. Нижний (обратный) трубопровод должен иметь уклон от последнего радиатора к АГВ. Краны Маевского устанавливаются в верхние пробки отопительных радиаторов, а подпиточный кран – в обратную магистраль.

Запальник в газовом котле

Следующей возможной причиной возникновения сбоя может служить совмещение прерывателя тяги и контактов датчика. Снова повторяются манипуляции с клеммами, измерением сопротивления, норма которого до 3Ом. Далее берется рожковый ключ «9», откручивается гайку, которая крепит термопару к тягопрерывателю. Данный прерыватель включает в себя 2 составных элемента – гильза из латуни и пластиковая вставка, устранение которой позволяет целиком отвинтить деталь.

Если розжиг не увенчался успехом в запальнике, проблема может крыться в термопаре, в связи с тем, что неполадки в работе электромагнитного клапана происходят редко. Далее, в целях диагностики, производится подключение термопары к электромагнитному клапану и закрепление ее ключом. Термопара не безнадежна и поддается исправлению ошибок, к примеру, есть возможность припаять отсоединившийся контакт, вместо нерациональной замены детали.

Не забудьте провести обследование диэлектрической прокладки и возвращение на место термопары, обратите внимание на местонахождение наконечника. Напомним, что очистительные процедуры производятся спиртосодержащей жидкостью и перед сборкой осуществляется качественная просушка. Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

  • отключён;
  • зажигание;
  • регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Какими функциями обладает Жуковский газовый котел АОГВ 23

Аббревиатура АОГВ 23 расшифровывается как Аппарат Отопительный Газовый Бытовой мощностью 23 кВт. Это одноконтурный напольный агрегат, способный эффективно отапливать помещение до 200 м2.

Такие возможности оптимальны для использования в частном доме, коттедже или ином помещении. Котел предназначен для выполнения только одной функции, что позволило производителю исключить все лишние детали и незадействованные элементы конструкции.

Это увеличило надежность, снизило количество отказов и поломок. Кроме этого, особенностью котлов АОГВ 23 является энергонезависимость.

При внезапном отключении электропитания работа котла будет продолжаться в обычном режиме, что важно в условиях российской зимы. Эта особенность существенно увеличивает надежность системы обогрева дома. При этом, отсутствие электропитания требует специфического расположение радиаторной системы, поскольку циркуляция теплоносителя будет происходить естественным способом

При этом, отсутствие электропитания требует специфического расположение радиаторной системы, поскольку циркуляция теплоносителя будет происходить естественным способом.

Камера сгорания котла атмосферного типа, с забором воздуха прямо из помещения и естественным дымоудалением при помощи тяги печного типа.

В качестве теплоносителя использован бытовой антифриз, увеличивающий надежность отопительной системы в сильные морозы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
