Дефлекторы для вентиляции: изготовление, устройство, расчет турбодефлектора

Изготовление простейшего прибора своими руками

Несмотря на сложность конструкции сделать дефлектор своими руками сможет каждый домашний мастер. Достаточно только иметь необходимые инструменты и материалы. Для самостоятельного изготовления этого устройства понадобится:

• Лист плотной бумаги или картона.
• Лист оцинкованного металла.
• Чертеж дефлектора с расчетами относительно диаметра трубы.
• Заклепочный пистолет.
• Ножницы по металлу.
• Дрель с набором сверел.
• Маркер или чертилка.

После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками.

1. Прежде всего, следует перевести контуры изделия с чертежа на металл. Должны быть развертки всех основных частей устройства: колпак, диффузор, внешний цилиндр, стойки.
2. После этого, нужно вырезать все части устройства, по полученной выкройке.
3. Соединить все части устройства, согласно чертежу или эскиза, при помощи заклепочного пистолета.
4. Соединить две части дефлектора с помощью стоек, вырезанных из того же металла.

После изготовления можно устанавливать дефлектор на оголовок трубы, тщательно закрепив его с помощью хомутов.

Совет: Дефлектор создаст дополнительную тягу в каналах только в том случае, если все его детали будут выполнены по определенным размерам. Следует помнить, что установку следует проводить, работая на высоте, поэтому лучше это делать вдвоем и со страховкой. Если вы не уверенны в своих силах обратитесь к профессионалам, которые имеют опыт в изготовлении и установке этих нужных приборов.

Виды турбодефлекторов

Разновидности дефлекторов по форме Разработано много типов дефлекторов для выбора модели ротационного оголовка, эффективно работающего в конкретных условиях. Все устройства отличаются техническими характеристиками, несмотря на то что имеющиеся в продаже варианты почти не отличаются внешним видом.

Модели ротационных турбин различаются:

• по материалу запчастей;
• по размеру соединительного кольца.

Движущиеся части оборудования требуют периодического обслуживания. Стоимость турбодефлекторов достаточно высокая, поэтому многие хозяева могут сделать и установить конструкцию собственноручно.

По материалу изготовления

Турбодефлекторы из нержавеющей оцинкованной стали и с полимерным покрытием Выбор материала зависит от предпочтений и бюджета покупателя. Некоторые детали турбированного устройства выполняются из пластика. Органический материал на основе природных или синтетических полимеров не реагируют на влажность, кислотные осадки.

Основными материалами служат:

• тонкие листы хромированной или оцинкованной стали с матовым оттенком представлены в бюджетных вариантах;
• нержавеющая сталь отличается двукратной стоимостью по сравнению с предыдущим материалом, окрашивается порошковым способом в стандартные цвета кровельных покрытий;
• конструкционный металл с полимерным покрытием не отличается по цвету от фасада или крыши строения.

Хромирование насыщает поверхность сталей молекулами хрома в условиях электротока или в электролитной ванне. Обработка повышает стойкость металла к разрушению и улучшает внешний вид изделий. Нержавейка используется без покрытия или с декоративным слоем, активно сопротивляется коррозии за счет добавок хрома, фосфора, никеля, меди при производстве.

По диаметру присоединительного кольца

Турбодефлектор выбирают по размеру основания Размер посадочного места указывается в маркировке и паспорте изделия. Шаг увеличения диаметра составляет 5 мм, выпускаются размеры от 100 до 200 мм. Больше 200 мм делаются размеры 250, 300, 315, 355, 400, 500, 600, 680 и 800 мм. По заказу изготавливаются диаметры турбины для вытяжки 1000 мм и другие.

Дефлектор устанавливается на выходной отрезок вентиляционной трубы, которая может иметь различное по форме сечение. Устройства выпускаются с круглым, квадратным основанием. Есть турбодефлекторы с коробчатым основанием переходного типа. Они устанавливаются на вентиляционные каналы, сделанные из кирпича или блоков.

Как сделать ЦАГИ и турбодефлектор для вентиляции своими руками: чертежи, этапы работ

Турбодефлектор имеет довольно сложную конструкцию, поэтому самостоятельно за изготовление прибора берутся не многие.

Если все-таки было решено выполнить именно такую конструкцию, необходимо позаботиться о наличии следующих инструментов и материалов:

• листа нержавеющей или оцинкованной стали;
• электрической или аккумуляторной дрели;
• обычных и ножниц по металлу;
• болтов, саморезов, гаек и хомутов;
• предметов для оформления чертежа: линейки, карандаша, циркуля, картона и миллиметровки;
• сварочного аппарата.

При самостоятельном изготовлении дефлектора ЦАГИ понадобятся: киянка, дрель, тиски и ножницы по металлу.

При самостоятельном изготовлении важно правильно выполнить посадочную часть, которая будет соответствовать нужному диаметру трубы. После этого к готовой детали привариваются пластины с расположенной посредине трубкой, куда вставлена динамическая часть прибора. Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор

Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети

Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор. Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети.

Большинство умельцев предпочитают изготавливать в домашних условиях прибор ЦАГИ, потому как сделать дефлектор довольно просто. Для этого понадобится взять оцинкованную сталь не тоньше 0,5 мм, из которой затем вырезаются нужные детали. Для сбора конструкции используются заклепки, болты и гайки. Для работы потребуются такие инструменты:

• молоток или киянка;
• дрель;
• тиски;
• ножницы по металлу;
• рулетка и карандаш.

После вырезания из листов жести необходимых деталей, их соединяют между собой с помощью заклепок.

Благодаря тому, что в сети доступно большое количество готовых чертежей, ни для кого не составит труда выполнить рисунок диффузора. Главное – правильно определить размер. Наиболее ходовыми параметрами считаются вентиляционные каналы диаметром 10-11 см, особенно в том случае, если вытяжка сделана из пластиковой трубы.

Итак, после того как из листов жести вырезаны необходимые детали, их соединяют между собой посредством заклепок. Затем готовый дефлектор надевается на оголовок, а нижний патрубок стягивается при помощи хомута. Если шахта квадратная, дополнительно изготавливается или приобретается переходник, фланец которого закрепляется к концу трубы.

Правильно спроектированная вентиляция поможет поддерживать в жилье нормальный микроклимат, а установленный на крыше дефлектор обеспечит тягу, которая быстро очистит помещение от отработанного воздуха. Несмотря на то что большая часть моделей приборов не отличается высокой стоимостью, они все равно гарантируют продуктивную вытяжку и сохраняют здоровье жильцов.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

• Ножницы для резки металла.
• Молоток.
• Электродрель и сверла.
• Сварочный аппарат.
• Рулетка.
• Карандаш и фломастер.
• Плотный картон.
• Саморезы.
• Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства.

Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства. Кол-во блоков: 18 | Общее кол-во символов: 23820 Количество использованных доноров: 6 Информация по каждому донору:

Кол-во блоков: 18 | Общее кол-во символов: 23820 Количество использованных доноров: 6 Информация по каждому донору:

Кол-во блоков: 18 | Общее кол-во символов: 23820 Количество использованных доноров: 6 Информация по каждому донору:

1. http://ventkam.ru/ventilyatsiya/rotatsionnyj-deflektor: использовано 3 блоков из 7, кол-во символов 2861 (12%)
2. https://trubanet.ru/sistemy-ventilyacii/deflektor-na-vytyazhnuyu-trubu-princip-raboty.html: использовано 3 блоков из 6, кол-во символов 2191 (9%)
3. https://oventilyacii.ru/ventilyaciya/deflektor.html: использовано 4 блоков из 6, кол-во символов 6964 (29%)
4. http://www.stroy-podskazka.ru/ventilyaciya/montazh-turbodeflektora/: использовано 3 блоков из 5, кол-во символов 6282 (26%)
5. https://proventilation.ru/ventilyatsiya/turbodeflektor-svoimi-rukami: использовано 1 блоков из 5, кол-во символов 2510 (11%)
6. http://ProRoofer.ru/aksessuary/turbodeflektor-dlya-ventilyacii-svoimi-rukami.html: использовано 3 блоков из 8, кол-во символов 3012 (13%)

Разновидности

Многие пользователи постоянно задаются вопросом: какой дефлектор лучше на дымоход? Чтобы ответить на этот вопрос нужно изучить существующие модели и исходя из их характеристик подобрать наиболее оптимальный вариант.

Сегодня существует несколько разновидностей дефлекторов, которые обрели популярность благодаря своей практичности и надежности.

Тарельчатый Astato. Данный дефлектор — открытый, но при этом он очень эффективен. Главная его отличительная особенность заключается в том, что он способен обеспечить хорошую тягу, вне зависимости от того, в каком направлении дует ветер. Материал изготовления — оцинкованная/нержавеющая сталь.

Дефлектор для дымохода тарельчатый Astato

Дефлектор ЦАГИ. Данная модель признана одной из самых популярных и востребованных. Она выполнена в форме цилиндра. В качестве материала изготовления выступает нержавеющая или оцинкованная сталь. Тип соединения — фланцевый.

Круглый Волпер. По конструктивным особенностям эта модель напоминает предыдущую. Главной отличительной особенностью является верхняя часть устройства. Обычно изготавливают такие дефлекторы из нержавейки или меди. Чаще всего их приобретают для монтажа на дымоход бани.

Дефлектор Григоровича. Этот вид является более современным и усовершенствованным вариантом исполнения ЦАГИ. Он устанавливается в местах, где ветра в основном не очень сильные.

Н-образный. Данная модель отличается высокой прочностью и надежностью, независимо от направления движения ветра — эффективна. Выполняется Н-образный дефлектор из нержавеющей стали. Соединение осуществляется посредством врезки на патрубке устройства.

Дефлектор-флюгер. Представляет собой вращающийся корпус, сверху которого расположен флюгер. Выполняется из нержавейки или углеродистой стали.

Виды дефлекторов для дымохода

В основном дефлекторы для дымохода различаются по форме и составляющим элементам. Как видно из примеров, изготавливаются изделия обычно из нержавейки и оцинкованной стали. Модели бывают круглыми, квадратными, в виде цилиндра открытого и закрытого типа. Также разной бывает и «верхушка» устройства. В одних она имеет форму зонта, в других крышка может быть двухскатной или вальмовой, а в третьих и вовсе она плоская или с декоративными фигурными элементами.

Диаметр дефлектора на трубу дымохода может составлять 100-500 мм, ширина диффузора варьируется в пределе от 240 до 1000 мм, высота устройства 140-600 мм.

С дымоходом дефлектор соединяется при помощи кронштейнов, болтов и уплотнительной ленты. Изготавливается из стали, толщина которой составляет 0,5-1 мм. Также можно установить искрогаситель. Обычно оборудование оснащают такой детали, в случае риска возможного возгорания кровли.

Как сделать турбодефлектор своими руками

турбодефлектор своими руками

Простая конструкция турбодефлектора легко собирается самостоятельно. Сначала делается чертеж. Вырезается картонная выкройка для каждого элемента. Бумага прикладывается к металлическому листу и обводится маркером. Затем вырезается деталь болгаркой или ножницами по металлу. Отверстия для болтового соединения сверлятся в нужных точках.

Расчет размера деталей:

• высота изделия = 1,6 ширины трубы;
• диаметр диффузора на 1,2 больше ширины трубы;
• крышка равна по ширине 2-м диаметрам трубы.

Дефлектор Григоровича или обычная модель-флюгера лучше всего подходит для самостоятельной сборки.

Сначала изготавливается посадочная часть. В центре этой детали закрепляется вертикальная трубка, в которую вставляется подшипник. Она отвечает за вращение дефлектора. Трубка фиксируется к посадочной части 4-мя металлическими пластинами. Затем нужно вставить в подшипник металлический прут. Резьба нарезается на верхней части прута. Сверху на прут устанавливается верхний обтекатель. Это круглая металлическая пластина, которая должна быть на несколько сантиметров шире посадочной части. В центре обтекателя сверлится отверстие для крепления. Деталь можно зафиксировать обычной гайкой. Также подходят заклепки или сварка, но при самостоятельном изготовлении удобнее использовать болтовые соединения.

Затем изготавливаются одинаковые лопасти. Чтобы вырезать детали подходящей формы, нужно найти чертеж. После этого по краям лопастей делаются отверстия для крепления. Далее необходимо согнуть лопасти так, чтобы они все были одинаковыми. Для этого лучше изготовить шаблон.

Лопасти крепятся сверху к обтекателю, а внизу – к металлическому кольцу, диаметр которого немного больше посадочной части.

Особенности монтажа прибора и полезные советы по правильной установке

Чтобы правильно выполнить расчет дефлектора, нужно замерить диаметр вытяжного ствола. Если же присутствует прямоугольная вытяжная шахта, следует подобрать прибор круглого сечения, значение которого эквивалентно размеру канала. То есть нужно рассчитать поперечное сечение прямоугольника и взять круг, имеющий аналогичную площадь. Необходимо также помнить, что в таком случае для монтажа потребуется дополнительно применить адаптер.

Что касается установки дефлектора, здесь ориентируются на нормы СНИПа, регулирующие правила монтажа

Итак, в первую очередь нужно уделить внимание высоте вентиляционной трубы и колпака, которая определяется в зависимости от расположения на кровле:

1. Высота 50 см, в случае если воздуховод располагается ближе, чем на 1,5 метра от края кровли.
2. На одном уровне с коньком или немного выше, когда расстояние от парапета до вентиляционной шахты варьируется от 1,5 до 3 метров.
3. В случае если труба удалена более чем на 3 метра, высота подбирается таким образом, чтобы верхушка дефлектора не была ниже линии отклонения, проведенной от конька вниз к краю кровли под углом 10°.

Оптимально, когда установка дефлектора производится еще на этапе монтажа кровли.

Дополнительные моменты, которые нужно учитывать при монтаже:

1. Нельзя крепить дефлектор в зоне, закрытой аэродинамической тенью других построек.
2. Устройство должно монтироваться там, где присутствует свободный обдув. Лучше всего, когда колпак – это высшая точка кровли.

При организации системы вентиляции не нужно забывать также о том, как правильно устанавливать вентиляционную решетку – вверх или вниз

Большинство мастеров акцентируют внимание на том, что воздух при наличии принудительной вентиляции так или иначе попадет в шахту, поэтому при установке лучше ориентироваться на то, как будет выглядеть стена после монтажа и будут ли щели решетки бросаться в глаза

Производительность турбодефлектора

Существует достаточно большое количество оценок эффективности и производительности турбированного дефлектора, от рекламных заявлений об увеличении тяги трубы в 4-6 раз, до минималистичных оценок в 20-30%.

В реальности увеличение тяги с помощью турбодефлектора в идеальных условиях и при среднем ветре составляет 150-250%.

Как видно из графика, теоретическая производительность устройства растет практически линейно с увеличением скорости ветра над трубой. На практике такой рост возможен только в случае, если удалось поставить турбодефлектор в наиболее удачное место на крыше.

Что такое диффузор

Диффузор — это часть вентиляционной системы, предназначенная для ввода/вывода воздуха в помещение и для его эффективного перемешивания. Выполняет также декоративные функции — закрывает вход/выход в вентканал. Внешне выглядит как обычная вентиляционная решетка, но имеет чуть более сложное строение, может иметь дополнительные устройства — крыльчатку и камеру статического давления.

Диффузоры предназначены для быстрого перемешивания воздуха

Отличие диффузора и вентрешетки

Чем же отличается диффузор от вентиляционной решетки? Да, собственно, ничем. Просто вентиляционная решетка — самый простой из диффузоров. Почему же так отличается цена? На то есть причины.

При разработке диффузоров производители просчитывают движение воздуха, располагают лопасти и перегородки таким образом, чтобы воздух в помещении перемешивался наилучшим образом. Потому воздух перемешивается, равномерно распределяясь по помещению.

Несколько приточных потолочных дефлекторов со схемами распространения воздуха

Производители дешевых вентиляционных решеток вряд ли ведут какие-то изыскания, копируя внешние признаки и не заботясь об эффективности. Воздух попадает в определенную точку, наблюдаются явные зоны с разной температурой. Вот вам и разница в цене.

Когда ставить диффузор

Где и когда можно применять вентиляционные решетки, а где нужны диффузоры? В обычных многоквартирных домах старой постройки есть только вытяжные вентканалы, которые работают за счет разницы давления. Расположены выходы вентиляционных шахт в стенах. В этом случае ставить можно вентрешетки, так как установкаболее сложного устройства на ситуацию практически никак не влияет.

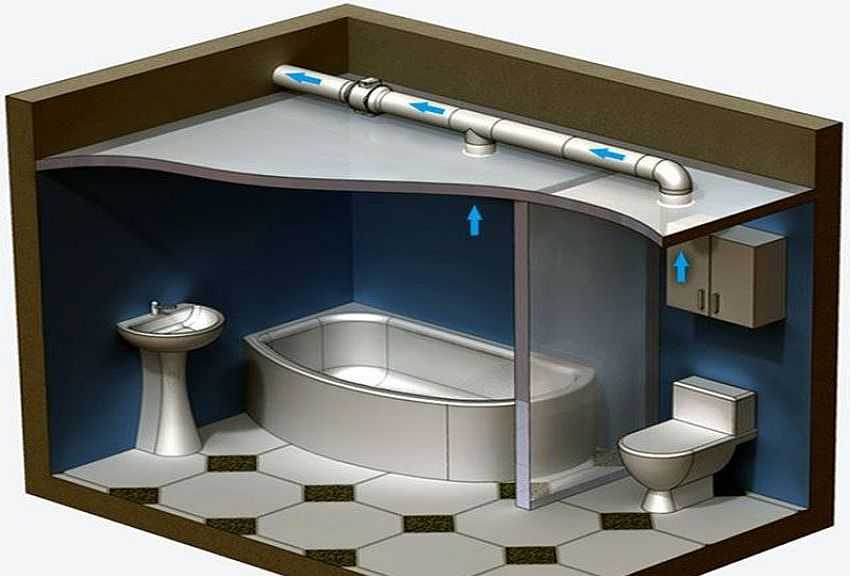

Но, если вы сделали подвесной потолок, за которым спрятали воздуховод, подключенный к этому каналу, устанавливать желательно диффузоры. Они работают эффективнее. Так как наличие подвесной/натяжной конструкции затрудняет движение воздуха, для нормальной работы системы вентиляции нужны более действенные устройства.

В натяжном или подвесном потолке любого типа устанавливают дефлектор

Если же система вентиляции была разработана специально, вам, скорее всего, выдадут точные рекомендации относительно того, что, где, какого типа должно стоять. В такой ситуации любая замена может негативно сказаться на производительности системы.

Диффузор Кузова

Диффузор кузова — часть дополнительного обвеса автомобиля, которая выполняет функцию перераспределения встречного воздушного потока между днищем и дорожным покрытием. Обычно является элементом тюнинга или конструктивной частью спортивного автомобиля. Но может быть установлена на серийную машину.

Зачем нужен диффузор кузова

Основным назначением диффузора является улучшение аэродинамических характеристик автомобиля. Он преобразует кинетическую энергию набегающего потока воздуха и создает под днищем область разрежения, которая стремится прижать автомобиль к дороге. Рост прижимной силы повышает качество сцепления покрышек с дорожным покрытием. За счет этого автомобиль получает улучшенную маневренность, эффективный разгон, безопасное торможение. Дополнительной функцией диффузора может быть распределение воздушного потока для дополнительного обдува тормозных механизмов.

Конструкция и расположение диффузора кузова

Диффузор для задней части автомобиля

Чаще всего диффузор монтируется под днищем в задней части автомобиля. Также он может быть установлен прямо под бампером.

Диффузор состоит из нескольких конструктивных элементов. Продольные ребра, образующие каналы для воздуха, которые разбивают поток и увеличивают его скорость. Также они ограничивают воздушный поток с боков. Иногда такие ребра могут еще и направлять воздух на диски и тормозные колодки.

Современные диффузоры изготавливают из высокопрочного и легкого углепластика (карбона). Диффузор вне зависимости от конструкции содержит пустоты, которые увеличиваются в объеме по всей его длине – для легкости конструкции.

Принцип его работы

Действие диффузора кузова основано на законе Бернулли. Объем воздуха, проходя через узкие каналы устройства, разбивается на несколько отдельных потоков. При этом скорость среды возрастает, что приводит к снижению давления. На выходе из диффузора давление сравнивается с атмосферным, а под днищем оно будет ниже. Благодаря возникающему разрежению воздуха прижимная сила увеличивается. Данный эффект позволяет повысить общую прижимную силу и снизить подъемную силу задней части автомобиля.

Большое значение имеет соблюдение правильного угла наклона стенок диффузора, который не должен резко изменяться. Поток воздуха не должен отделяться от верхних и боковых плоскостей. Вертикальные перегородки помогают повысить его эффективность и гарантировать, что воздух будет выбираться из-под днища и не влиять на верхнюю часть кузова автомобиля.

Виды диффузоров бампера

В зависимости от конструкции и места размещения различают несколько типов диффузоров:

• задний диффузор, который заканчивается под бампером автомобиля;
• передний диффузор или сплиттер, который создает зону пониженного давления в носовой части;
• задний двухуровневый или вторичный диффузор, который имеет повышенный объем и позволяет вытягивать большее количество воздуха из-под днища.

Источник

Особенности монтажа турбодефлектора для вентиляции

В работе любой вентсистемы важно обеспечить не только приток свежего воздуха, но и удаление отработанного. В некоторых случаях вентиляционная шахта не справляется со своей задачей, и ей нужно «помогать»

Электрические вытяжки — не единственное решение в такой ситуации. Еще один вариант — установка турбодефлектора.

Устройство и принцип работы турбодефлектора

Конструктивно изделие состоит из 2 частей:

1. Турбинная головка — круглая подвижная часть, состоящая из большого количества тонких согнутых пластин, «собранных» с небольшими зазорами между собой. Материал пластин — металл (обычно это оцинкованная сталь или алюминий), толщиной до 1 мм. Головка закреплена сверху опорной части, на подшипниках.
2. Опорная часть — нужна для крепления к выходу вентшахты. Может иметь прямоугольную, квадратную или круглую форму сечения. Насадка (переход) для монтажа может иметь разные размеры — от небольших (около 10 см) до крупных (более 50 см).

Турбодефлектор, установленный сверху вентшахты, находится на открытом месте и обдувается ветром.

Воздушный поток, попадающий на лопасти (пластины), приводит их в движение — головка начинает вращаться.

Для вращения достаточно даже легкого ветра скоростью в 0.5 м/с. Турбина вращается только в одну сторону.

За счет вращения пластин в вентканале повышается тяга и улучшается работа естественной вентиляции: воздух удаляется из помещений более эффективно.

Где полезно применять?

Турбодефлектор может использоваться для вентиляции самых различных построек:

• частные дома — от жилых коттеджей и до летних дачных домиков;
• одноэтажные хозяйственные и нежилые постройки: сараи, гаражи, амбары, бани, сельскохозяйственные здания (птичники, хлева);
• промышленные предприятия — независимо от того, что именно они выпускают;
• многоквартирные жилые дома;
• общественные здания;
• спортивные комплексы;
• офисные и торговые центры;
• склады.

Также изделия могут использоваться для вентиляции подкровельного пространства.

Турбодефлектор может ставиться на трубы таких типов:

• вытяжные каналы — как отдельные (к примеру, только из гаража), так и «общие» (вентиляционная шахта многоквартирного дома);
• дымоходы — каминов, котлов, печей.
