Вытяжной вентилятор с таймером для санузла

Две схемы таймера для вентилятора ванной комнаты.


Когда делал ремонт в своей квартире решил, что не лишним было бы установить принудительную вытяжку в ванной комнате и туалете. Но когда приобретал стройматериалы и различные аксессуары, то, то ли второпях, то ли что перепутал, но получилось так что приобрел вентилятор без таймера. Обнаружил свой промах спустя примерно через полгода, чек естественно не сохранился, возвращать в магазин на обмен было уже бессмысленно. Нуда ладно, решил, сделаю таймер сам, когда уже закончу ремонт. Велосипед изобретать не стал, погуглил подходящую схему в интернете. На счастье, довольно быстро на одном форуме удалось найти вначале одну подходящую для меня схему на таймере CD4060. Нашелся добрый человек, который снял схему с рабочего образца бытового вентилятора «Домовент 100С». К схеме прилагается совсем короткое пояснение, не густо, но спасибо и на том.


Собрал схему вначале на макетке, подобрал режимы и… вуаля. Схема вполне рабочая, но пришлось слегка доработать, так как при подаче фазного напряжения на вход IN вентилятор включается моментально. Меня это не устроило. В случае ошибочного нажатия на пусковую клавишу, вентилятор запускаться сразу, по моему мнению, не должен. Для этого после диода VD4 добавил еще один резистор на 300 килоом, теперь для запуска вентилятора необходимо удерживать клавишу в течении примерно двух секунд. Ниже эта же схема с номиналами конденсаторов и добавленным резистором (обведен желтым цветом). Вероятно, можно обойтись и без резистора R9, теоретически надо увеличить сопротивление резистора R6 примерно вдвое. Просто я собрал схему на макетке и потом чисто на автомате перенес все компоненты в плату, особо не напрягаясь. Хотя микросхема рассчитана на рабочее напряжение питания от 3 до 15V, для стабильной работы, стабилитрон лучше поставить на напряжение от 5 до 12V, можно и двух анодный. На рисунке ниже параметры компонентов подобраны под напряжение 10V. Диоды подойдут 1N4001 или аналогичные, задающий конденсатор С5 желательно использовать с хорошей температурной стабильностью. Транзистор любой маломощный p-n-p, с hfe около 120 – 250. Симистор, Z0103 или любой другой подходящий по размерам и мощности.


Схема находится постоянно подключенном состоянии, но учитывая мизерный потребляемый ток, на этот недостаток можно закрыть глаза. При первом включении устройства, вентилятор запускается сразу и работает до завершения цикла таймера. То есть, в случае перебоев с подачей электроэнергии, вентилятор запустится сам в момент возобновления подачи тока, что в общем не очень хорошо. Представьте к примеру, что среди ночи в полной тишине, в ванной комнате вдруг загудел вентилятор. Когда уже плата была готова и уже смонтирована на постоянное место жительства, наткнулся еще на одну схему. Следующая схема лишена этого недостатка, да и деталей содержит гораздо меньше. Но пришлось и ее подправить. В основе устройства микросхема ТС4093ВР (К561ТЛ1 полный отечественный аналог) содержит 4 элемента 2И-НЕ с триггерами Шмидта на входах.


В первую очередь емкость конденсатора С1 оказалась маловата и при включении оптосимистора, напряжение питания падало, более чем в два раза, вентилятор успевал лишь коротко дернуться, поэтому увеличил ее вдвое. Так же, как и в первом случае отсутствовала задержка включения вентилятора. Тут (см. рис. ниже) последовательно с конденсатором С2 добавил резистор номиналом 43 килоома, этим удалось убить двух зайцев. В первых получил двухсекундную задержку включения. Во-вторых, удалось обойтись подстроечником меньшего номинала (на 10 мегаом найти не удалось). Вход логического элемента DD1 подключил в точке соединения резистора и конденсатора (см. рис ниже). Убрал из схемы резистор R12 и конденсатор C5, схема работает неплохо и без них.


Р.С. Вторая схема была мной опробована на макетной плате чисто из любопытства и спортивного интереса. Жаль, что попалась на глаза значительно позже.

Правила выбора вытяжного вентилятора

Итак, если решение о покупке вентилятора принято, нужно правильно подобрать модель, чтобы впоследствии не разочароваться. Выбирать нужно сразу по нескольким параметрам – производительности, безопасности, уровню шума и, разумеется, по соотношению качество-цена.

Производительность

Этот критерий является основным, ведь именно от него зависит эффективность воздухообмена

Здесь важно правильно подобрать мощность устройства относительно площади, так как один и тот же вентилятор дает различный результат в маленькой и большой ванной. Согласно строительным нормам, кратность воздухообмена для ванной комнаты равняется 6-8 единицам, то есть, за час весь объем воздуха в помещении должен смениться от 6 до 8 раз

Как правило, если ванной пользуется не более трех человек, выбирают кратность 6, если больше трех – кратность 8. Расчеты выполнить не сложно: нужно найти объем помещения и умножить его на кратность воздухообмена.

Получается, что для такой ванной оптимальным выбором будет устройство с производительностью от 54 м3/час. Разумеется, не всегда удается найти модель, максимально соответствующую расчетным параметрам, поэтому можно выбирать вентилятор с небольшим запасом производительности.

Норма воздухообмена для разных помещении

Обычно производительность вентиляторов для ванных комнат составляет 95 — 100 м3 /час

Безопасность

Для ванных комнат и санузлов выпускаются вентиляторы с дополнительной защитой электрических контактов от влаги, что обязательно должно быть указано в инструкции и на упаковке. Если поставить обычную модель, и в нее попадет вода, это может спровоцировать короткое замыкание и даже пожар, поэтому рисковать нельзя ни в коем случае.

Сейчас можно найти низковольтные вытяжные устройства, специально предназначенные для ванных комнат и саун. Они имеют влаго- и термозащиту, и могут эффективно работать при 100% влажности и высоких температурах. Правда, стоимость таких вентиляторов выше, да и к обычной электросети их подключить нельзя, что влечет за собой дополнительные затраты, но ведь безопасность жильцов этого стоит.

Ищите в магазинах вентиляторы, что предназначены именно для ванной комнаты

Уровень шума

Шум, производимый вентилятором, не должен превышать 30 дБ, в противном случае он будет действовать на домочадцев раздражающе. Если планируется включать вентилятор на ночь, выбирайте модель с уровнем шума до 25 дБ. Чем меньше данный показатель, тем комфортнее вам будет в ванной при включенной вытяжке. Особенно актуально это для тех, у кого вентилятор работает беспрерывно.

Шум, который составляет более 35 дБ, на психику человека действует раздражающе

Что касается качества вентиляторов, то здесь лучше ориентироваться на известные торговые бренды, продукция которых уже проверена временем. Например, массу положительных отзывов имеют бытовые вентиляторы торговой марки Soler & Palau (Испания), VENTS (Украина), Electrolux (Швеция).

Накладной вентилятор Soler & Palau

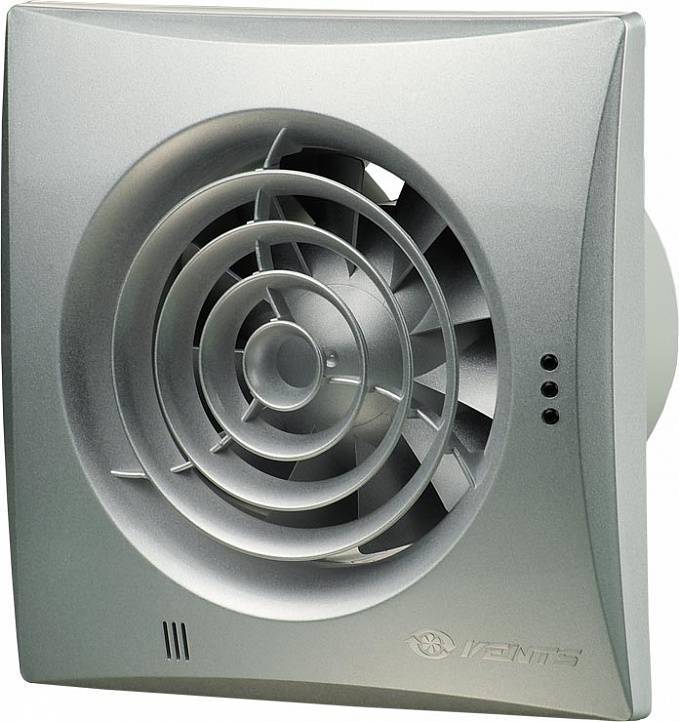

Вытяжки VENTS

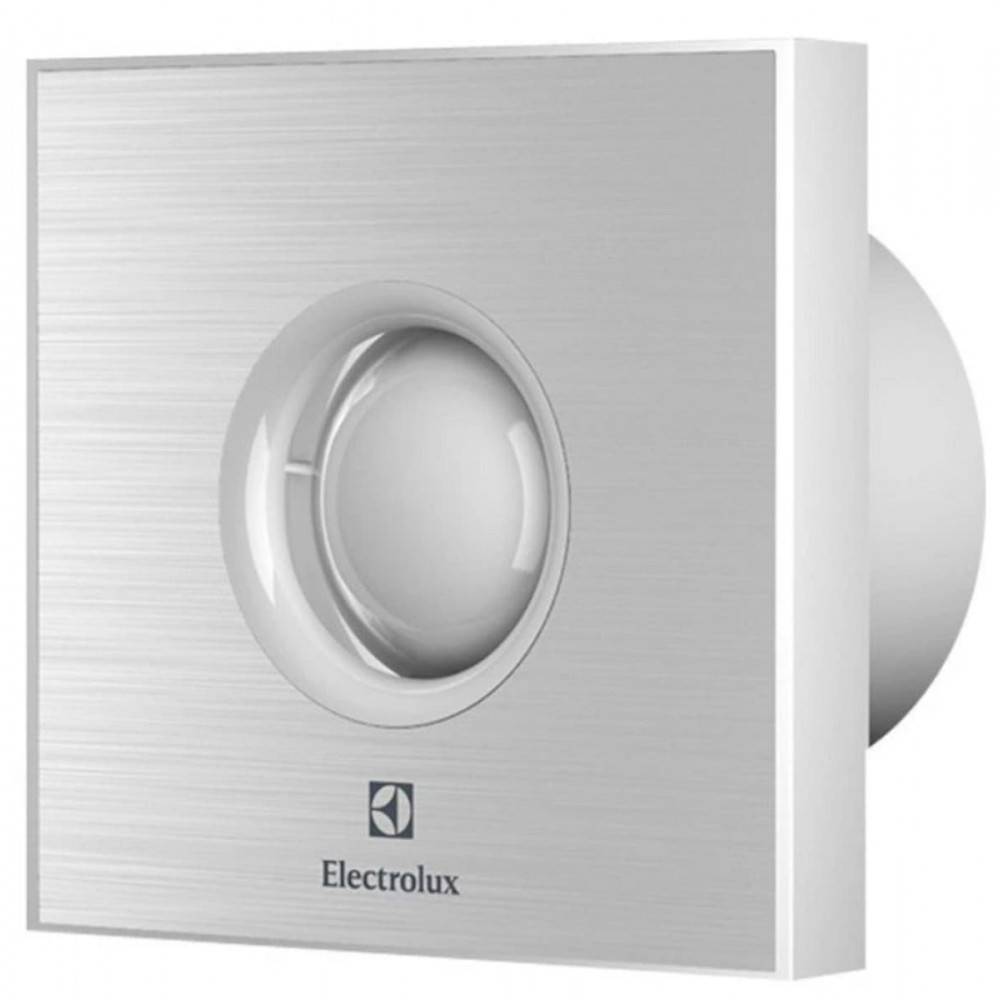

Цветовое разнообразие вытяжных вентиляторов Electrolux EAFR

Эти компании дорожат своей репутацией, поэтому их продукция отличается высоким качеством сборки и долговечностью. Главное – покупать вентиляторы в специализированных магазинах, где на товар могут предъявить соответствующий сертификат и выпишут гарантийный талон. Так вы избежите риска приобрести дешевую подделку, а не брендовую технику.

Дополнительные функции вентиляторов

ФотоНаименование доп. функции
Таймер
Гидростат, или вентилятор для ванной комнаты с датчиком влажности
Датчик движения
Постоянное проветривание
Часы на лицевой панели вентилятора
Обратный клапан

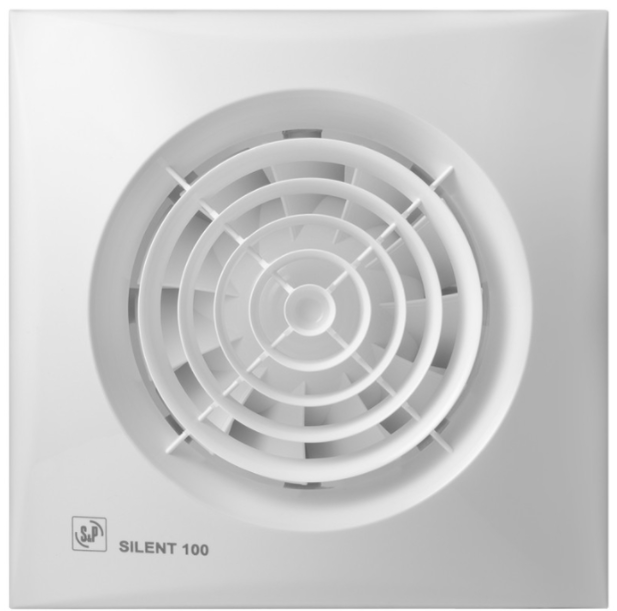

Вытяжной вентилятор Soler & Palau SILENT-100 CRZ


Фото: market.yandex.ru

Осевой вентилятор Soler & Palau SILENT-100 CRZ специально создан испанской компанией для вентиляции небольших помещений, ванн и санузлов. Модель выполнена в стильном белом цвете, имеет защитную решетку для винта, регулируемый таймер, обратный клапан. Корпус этой модели имеет специальные противошумовые крепления двигателя, он надежно фиксируется на стене или потолке.

Вытяжной вентилятор Soler & Palau SILENT-100 CRZ, white 8 Вт

Особенности:

  • Рабочий механизм осевой
  • Воздухообмен 95 м³/час
  • Мощность 8 Вт
  • Установочный диаметр 100 мм
  • Обратный клапан
  • Количество скоростей 1
  • Управление механическое
  • Максимальное время установки таймера 0.5 ч
  • Уровень шума 27 дБ
  • Влагозащищенный корпус
  • Материал корпуса пластик
  • Материал передней панели пластик
  • Ширина 15.8 см
  • Высота 15.8 см
  • Глубина 10.93 см
  • Вес 0.57 кг

Артикул: БЗТ-300-СУФ

Назначение:

Таймер для санузлов предназначен для автоматического включения и выключения вытяжной вентиляции санузла. Таймер включает вентилятор через заданное время после включения освещения и отключает вентилятор через заданное время после выключения света.

Таймер обнаруживает включение света встроенным фотоэлементом, поэтому пригоден для работы только в санузлах с искусственным освещением.

Чувствительность к свету, время от включения света до включения вентилятора и время от выключения света до выключения вентилятора регулируются.

Регулировка задержек включения и выключения.

Таймер поступает в продажу со следующими настройками:

Задержка включения — 0 с Задержка выключения не более — 5 с Порог освещенности — 1–10 лк.

Если вы устанавливаете таймер повторно, то для удобства настройки порога освещенности рекомендуется установить минимальные задержки, повернув регуляторы «Время до» и «Время после» в крайнее положение против часовой стрелки, а регулятор «Чувств.» в среднее положение.

Внимание! Для вращения регуляторов следует применять отвертку с тонким плоским жалом. Чрезмерное усилие при вращении может повредить регулятор

Установите регуляторами «Время до» и «Время после» удобное для вас время от включения света до запуска вентилятора, и от выключения света до выключения вентилятора соответственно. Средние положения регулировок соответствуют 1-й минуте от включения света до включения вентилятора и 5-ти минутам от выключения света до выключения вентилятора.

Невозможно включить или выключить вентилятор, регулируя задержки. Новые значения времени будут использованы при следующем включении света. Поэтому после изменения положения регуляторов времени надо погасить свет, дождаться остановки вентилятора и лишь после этого проверять настройки. Шкала времени регуляторов указана на рисунке.

Внимание!

Подключение Таймера для санузлов производить при отключенном напряжении сети. Мощность вентилятора, подключаемого к Таймеру, не должна превышать 300 Вт.

Таймер подключается двумя парами проводов, как показано на схеме:

Пара темных проводов подключается к вентилятору. Пара светлых проводов подключается к сети переменного тока 220 В. Разместить и закрепить таймер следует так, чтобы его лицевая сторона (с надписями и регуляторами) была обращена к источнику света в санузле или хотя бы хорошо им освещалась.

Источник

Виды приборов

Форма вытяжных устройств бывает круглой, прямоугольной и квадратной. В жилых помещениях в основном используется круглый прибор, остальные два востребованы в промышленных помещениях.

В зависимости от конструктивных особенностей и места установки различают четыре вида моделей бесшумных вентиляторов:

  1. канальные;
  2. осевые;
  3. крышные;
  4. радиальные.

Первая модель монтируется в воздуховодный канал и обладает рядом преимуществ:

  • Для ее установки не требуется обладать специальными навыками и знаниями.
  • Установка устройства простая, не занимает много времени.
  • Благодаря многослойным стенкам прибор не издает назойливый шум, даже когда работает в полную силу.
  • Благодаря маленьким размерам канальный вентилятор подойдет для ванной комнаты небольшой площади, ему не требуется много места для установки.
  • Устройство обеспечивает поддержание оптимальной влажности.

Осевые бесшумные вытяжные вентиляторы отличаются цилиндрической формой. Так же как и канальный, этот вид прост в монтаже: крепится на вытяжном отверстии. Осевая модель отличается высокой продуктивностью, она способна долго работать без остановки.

Ее пропускная способность — 100 куб. м воздуха в час. Аэродинамические свойства увеличиваются за счет устанавливаемого дополнительно коллектора. Свое название получил из-за лопастей, расположенных на оси двигателя.

Установка крышных моделей практикуется в частных домовладениях. Это мощная конструкция, вентилирующая все внутренние помещения, но ее установка непроста. Вентиляция осуществляется через трубу на крыше.

Радиальная модель вытяжного вентилятора имеет малые габариты и может устанавливаться в воздуховоды разной конфигурации. Отличается способом перемещения воздушных масс: одностороннее или двустороннее всасывание.

Радиальный вентилятор

Лопасти такого устройства изогнуты назад или вперед. Радиальные приборы имеют преимущества за счет своей компактности, мощности, экономичности. Они тихо работают и хорошо перекачивают воздух.

Здесь же следует сказать о модели с обратным клапаном. Вытяжка с таким элементом желательна в многоквартирных домах. Обратный клапан предотвращает проникновение посторонних запахов, сырости в ванную извне при выключенном вытяжном пропеллере.

Обратный клапан может быть механическим или электронным. Имеет вид пластины или жалюзи, закрепленных на центральной оси пропеллера.

Принцип действия: при выключенном агрегате и отсутствии потока воздуха вытяжное отверстие перекрывается, препятствуя проникновению в помещение воздуха из вентиляционной шахты.

Самый тихий вытяжной вентилятор для ванной комнаты, конечно, канальный. Помимо отсутствия вибрации, его уровень шума снижается за счет установки в глубине вытяжного колодца.

Порядок установки настенного устройства

Сначала к месту установки прокладывается проводка. Не стоит забывать про технику безопасности. При соединении кабелей электричество должно быть отключено.

  1. С устройства снимается верхняя панель.
  2. Кабель соединяется с контактами вентилятора посредством клеммной колодки. Провод, подключаемый через светильник, соединяется с первым контактом колодки светильника, а второй контакт соединяется с контактом LT устройства.
  3. Устройство надежно закрепляется на стене.
  4. Верхняя декоративная панель возвращается на место. При наличии сетки от насекомых она размещается между устройством и панелью.

На что следует обратить внимание при выборе вентилятора?

По конструкции вентиляторы делят на осевые и радиальные, по месту установки – на канальные и настенные. В многоквартирных домах наиболее удобно использовать осевые накладные вентиляторы. Основная часть этого прибора помещается в канал воздухопровода, а на поверхности стены остается лишь воздухозаборная решетка. В ней расположены и крепежные отверстия, что довольно удобно при монтаже вентилятора.

Есть несколько важных моментов, на которые обязательно нужно обратить внимание при покупке устройства принудительной вентиляции:

Вентилятор будет работать в помещении с повышенной влажностью, поэтому должен иметь определенную степень защиты от проникновения влаги. На корпусе устройства есть отметка, показывающая уровень такой защиты. Следует выбирать вентилятор с маркировкой не ниже IP 44.

  • Шумность прибора не должна превышать 35 дБ. Обычно этот параметр указывается в техническом паспорте. Следует учесть, что мощность вентилятора лучше выбирать с запасом: при работе на максимальных оборотах не только возрастает уровень шума, но и существенно уменьшается срок службы устройства.
  • Мощность устройства принудительной вентиляции можно рассчитать, зная приток воздуха в помещение. Подобные расчеты довольно сложны, но их можно опустить: для подавляющего большинства ванных комнат требуется вентилятор производительностью не менее 100 м3 в час.
  • Дополнительные устройства. Запускать принудительную циркуляцию воздуха можно в ручном режиме через вентилятор или автоматизировать процесс. Самый простой путь – прибор включается одновременно с включением освещения. Но в этом случае система вентиляции не успеет удалить пар из ванной комнаты. Более дорогие, но и более удобные варианты – установка специальных таймеров, регулирующих задержку отключения, или датчиков влажности.

Для чего нужна вентиляция в ванной?

Отсутствующая или плохая вентиляция помещения ванны влекут за собой серьезные последствия, так как образуется повышенная влажность и застой воздуха. В результате по поверхностям комнаты разрастаются споры различных грибков.

По понятным причинам такое положение несет опасность для здоровья обитателей дома. Возникают различные аллергические реакции, грибковые заболевания кожи, органов дыхания и многое другое.

Вредит отсутствие вентиляции во влажном помещении и строительным материалам, которыми отделывалось помещение. Становится недолговечной керамическая плитка, подгнивает пластик, отлепляются обои и клеенка.

Для избежания проблем от сжатого и влажного воздуха в ванной, необходима эффективная вентиляция.

Определяясь с вентиляционной системой необходимо знать их типы, основанные на следующих принципах работы:

  1. Воздушные массы поступают и выходят по путям вентиляционных шахт.
  2. Поступающий свежий воздух вытесняет старый, уходящий через вытяжку.
  3. Смешанный процесс вентилирования.
  4. Бесканальный принцип, когда массы отступают по специальным воздухоотводящим отверстиям.
  5. Специальные канальные процессы вентилирования.

Определившись с типом вентиляционной системы, стоит выбрать метод вентилирования ванной комнаты:

  1. Создание условий по естественной циркуляции воздуха.
  2. Приобрести специальный вентилятор.
  3. Прочистка вентиляционных ходов.

На сегодняшний день в условиях герметизации помещения от сквозняков в виде пластиковых окон создать свободные условия воздухообмена очень сложно. Самостоятельная прочистка вентиляции может повредить проходы. В результате оптимальным вариантом остается покупка вентилятора.

Подключение

Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.

Недостатки:

  • Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
  • Механическая связь со шнурком не слишком надежна.
  • Контакты вилки, переключателя окисляются в условиях душевой.
  • Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.

Параллельно светильнику

Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.

Минусы:

  • Сквозняк во время процедур.
  • Вытяжка запускается только при включенном свете.
  • Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.

Схемы с датчиками

Идея заключается в управлении подачей питания по сигналу от датчика:

движения; Инфракрасный потолочный датчик движения.

открытия двери; Датчик открытия двери

влажности, редко – температуры. Цифровой датчик влажности с электронной платой

Схема подключения вентилятора с датчиком.

Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.

Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.

Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:

Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.

Подключение через одноклавишный выключатель

Способ предпочтительней рассмотренных по возможностям, позволяет:

  • Запускать вытяжку при закрытой двери, не входя в комнату.
  • Реализовать функционал модификаций с таймером, гигростатом.

Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².

На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.

Развернутая схема выглядит так:

Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.

Маркировка и назначение жил:

  • L – питание (фаза).
  • Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
  • N – ноль.

Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:

Вариант с двухклавишным выключателем

Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с  электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.

Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.

Дистанционное управление

Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.

Подключают их:

  • Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
  • Через двухклавишный или отдельный настенный выключатель вне помещения санузла.

Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе , помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю , согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Источник

Различия в принципах работы

Разные виды отличаются ценой и техническими характеристиками: уровнем шума, мощностью. Вентиляторы для применения в бытовых условиях можно разделить на 3 вида:

  • осевые;
  • диаметральные;
  • радиальные;

Использование диаметральных вытяжных вентиляторов в данном случае обычно не требуется. Достаточно выбрать между радиальным и осевым.

Осевой

Внешний вид осевого вентилятора

Наиболее бюджетный вариант, к тому же, как правило, обладающий большей производительностью. Однако уровень шума может быть существенно выше, чем у радиальных. Рекомендуется остановиться на нем, если санузел имеет большую площадь.

Устройство состоит из электромотора и рабочего колеса, с закрепленными на нем лопастями. Принцип работы заключается в следующем: двигатель вращает колесо, лопастями захватывается воздух и направляется в канал вентиляции. Если устройство оборудовано обратным клапаном, приток воздуха из вентиляции в санузел становится невозможен, что позволяет защититься от пыли, вредных микроорганизмов и насекомых.

Радиальный

Внешний вид радиального вентилятора

Состоит из колеса, находящегося в спиральном кожухе. Через отверстия между лопастями воздух попадает внутрь устройства, затем сжимается и проходит в спиральный кожух, а далее в нагревательное отверстие. Производительность бюджетных устройств довольно мала.
