Как сделать ветряк для получения электричества в домашних условиях

Разновидности ветрогенераторов

Различают несколько разновидностей ветрогенераторов. По количеству лопастей ветряки бывают трех-, двух-, одно-, многолопастными. Выпускаются устройства и вообще без лопастей, где ветроулавливающей частью служит «парус», напоминающий большую тарелку. Такое оборудование обладает более высоким КПД, чем другие устройства, но оно пока мало распространено. Интересно, что чем меньше лопастей имеет ветряк, тем больше энергии он производит.

Примеры плоских ветрогенераторов

По используемому материалу лопасти бывают жесткими (из металла или стеклопластика) и матерчатыми. Второй тип – это так называемые парусные ветрогенераторы, они более дешевые, но проигрывают жестким в практичности и эффективности.

Еще одна важная характеристика – шаговый признак винта, который обусловливает возможность изменять скорость вращения лопастей. Устройства с изменяемым шагом позволяют поддерживать эффективность работы при разных скоростях ветра. Но при этом стоимость системы повышается, а надежность – снижается за счет усложнения конструкции. Поэтому в большинстве случаев используются устройства с фиксированным шагом, простые в обслуживании и надежные.

Виды ветроустановок по расположению рабочей оси

Рабочая ось вращения ветрогенератора может располагаться как вертикально, так и горизонтально

В обоих случаях есть преимущества и минусы, на которые стоит обращать внимание при выборе

Есть несколько типов вертикальных ветроустановок:

1. Ветрогенераторы Савониуса, конструкция которых состоит из нескольких полуцилиндров, которые закреплены на оси в вертикальном положении. Сильная сторона такого устройства – возможность работы при любых направлениях ветра. Но есть и серьезный недостаток – энергия ветра используется всего лишь на 25 – 30 %.
2. В роторе Дарье в качестве лопастей используются упругие ленты, закрепленные на балках без использования каркаса. Эффективность модели такая же, как и у предыдущей разновидности, но понадобится еще дополнительная установка для запуска системы.
3. Многолопастные ветряки наиболее эффективны среди вертикальных устройств.
4. Наиболее редкий вариант – устройства с геликоидным ротором. Специально закрученные лопасти обеспечивают равномерное вращение ветроколеса, но сложность конструкции обусловливает слишком высокую цену, что ограничивает применение механизмов этого типа.

Ветряки с горизонтальной осью встречаются чаще, чем с вертикальной, поскольку они обладают более высоким КПД, но при этом обходятся дороже.

Виды ветрогенераторов по рабочей оси

К минусам относятся зависимость эффективности от направления ветра и необходимость регулировки положения конструкции с помощью флюгера. Ветроустановку данного типа целесообразно устанавливать на открытой местности, где ее не будут закрывать деревья и постройки, и лучше подальше от постоянного места пребывания людей. Она довольно сильно шумит и представляет опасность для пролетающих мимо птиц.

Производители ветряков

На рынке представлены как устройства иностранного происхождения (в основном, это Северная Америка, Европа и Китай), так и отечественные установки. Цена зависит от мощности, так и от комплектации — например, наличия солнечных аккумуляторов, и варьируется в диапазоне от десятков до сотен тыс. рублей.

Преимущества и недостатки «ветряков»

Преимущества данных устройств очевидны, особенно применительно к бытовым условиям эксплуатации. Пользователи «ветряков» фактически получают возможность воспроизводства бесплатной электрической энергии, если не считать небольших издержек на сооружение и обслуживание. Однако очевидны также и недостатки ветроэлектрических установок.

Так, чтобы добиться эффективной работы установки, требуется выполнение условий стабильности ветровых потоков. Такие условия человек создать не в силах. Это чисто прерогатива природы. Ещё одним, но уже техническим недостатком, отмечается низкое качество вырабатываемого электричества, в результате чего приходится дополнять систему дорогостоящими электрическими модулями (мультипликаторами, зарядными устройствами, аккумуляторами, преобразователями, стабилизаторами).

Преимущества и недостатки в плане особенностей каждой из модификаций ветродвигателей, пожалуй, балансируют на нулевой отметке. Если горизонтально-осевые модификации отличаются высоким значением КПД, то для стабильной работы требуют применения контроллеров направления ветрового потока и устройств защиты от ураганных ветров. Вертикально-осевые модификации имеют малый КПД, но стабильно работают без механизма слежения за направлением ветра. При этом такие ветродвигатели отличаются малым уровнем шумов, исключают эффект «разноса» в условиях сильных ветров, достаточно компактны.

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Подключение установки к потребителю

Подключение ветрогенератора связано с необходимостью преобразования энергии, перед подачей потребителю.

1. Выработанная электроэнергия подаётся на контроллер.
2. Контроллер изменяет характеристики напряжения и подаёт его на аккумулятор.
3. Аккумулятор заряжается и накапливает энергию.
4. Контролер забирает часть энергии и подаёт её на инвертор.
5. Инвертор, преобразует постоянное напряжение в переменное и подаёт в сеть электропитания объекта.

Перед тем как купить ветрогенератор или решиться изготовить ветряную электростанцию самостоятельно необходимо оценить условия эксплуатации установки.

Автономное и сетевое использование ВЭУ

Несмотря на достаточно развитую систему государственного электроснабжения, всегда существует потребность в автономном энергообеспечении, независимом от централизованной поставки энергии. Вызвано это тенденцией развития мелких, но весьма эффективных фермерских хозяйств усадебного типа. Не исчезли проблемы в энергоснабжении и крупных сельскохозяйственных предприятий, объединяющих в силу своей производственной специфики, обширную сеть локально расположенных производственных объектов на довольно большом расстоянии от электросетей. Эта проблема может быть решена с применением автономных ветроэнергетических установок (рис. 33).

Рис. 33. Автономное использование ВЭУ

Любая автономная система, в том числе и ветроэлектрическая, работает независимо от сети централизованного энергоснабжения. В этих условиях ВЭУ может функционировать самостоятельно, использоваться как дублер любого другого генератора или применяться в сочетании с другими энергетическими установками в качестве компонента комбинированной системы энергоснабжения. Такие системы используются также для подъема воды или для электроснабжения домов, ферм или производственных помещений малых предприятий.

Как видно из рис. 34 необходима система управления со специальным конвертором, который осуществляет преобразование постоянного тока в переменный, повышение до сетевого и стабилизацию напряжения. Кроме этого, для накопления электрической энергии и ее использование при отсутствии ветра в систему должны входить аккумуляторы требуемой емкости.

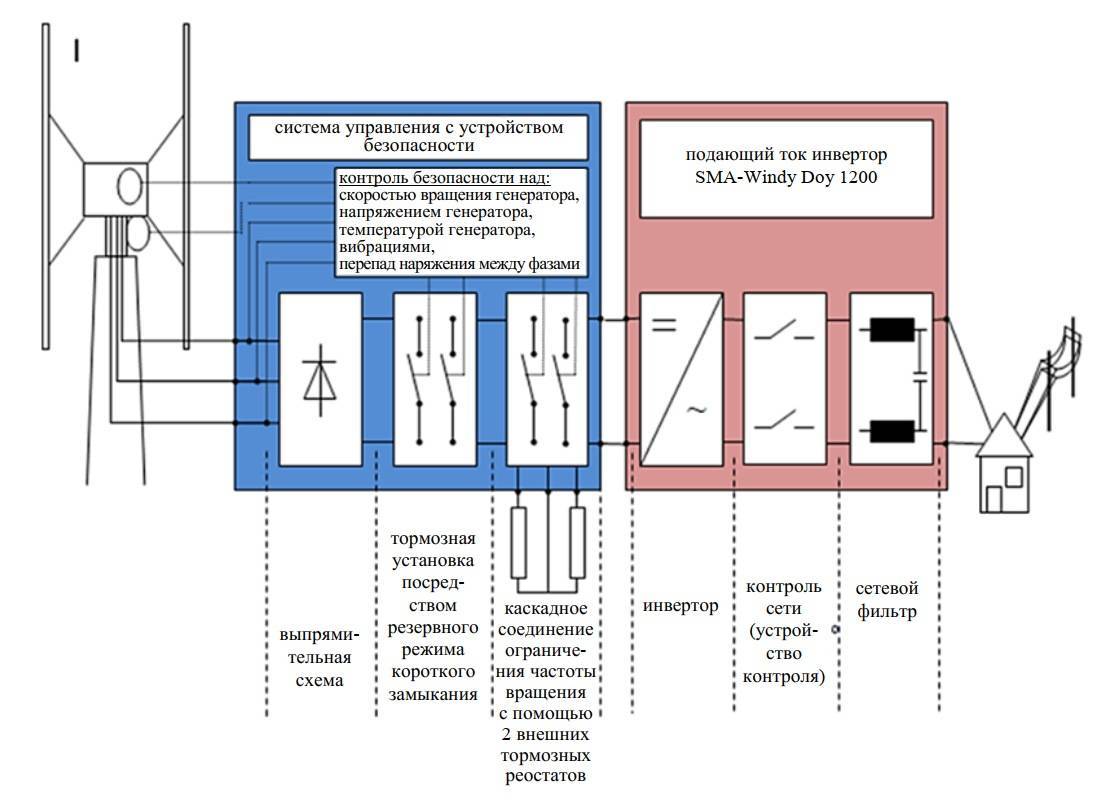

Рис. 34. Схема подключения автономной ВЭУ к потребителю

В состав автономной системы электрообеспечения могут входить и другие возобновляемые источники энергии (солнечные батареи) (рис. 35) и дизель-генератор, что обеспечит бесперебойное энергообеспечение автономного потребителя даже при длительном отсутствии ветра.

При подключении к сети электроэнергия, вырабатываемая ветроэнергетической установкой, расположенной на территории потребителя, может также использоваться в качестве дополнительного источника к общественному энергоснабжению. В условиях параллельного автономного электроснабжения вырабатываемая электроэнергия используется приоритетно для покрытия в энергии собственных нужд, а «излишки сдаются» в электросети по белее высоким («зеленым») тарифам.

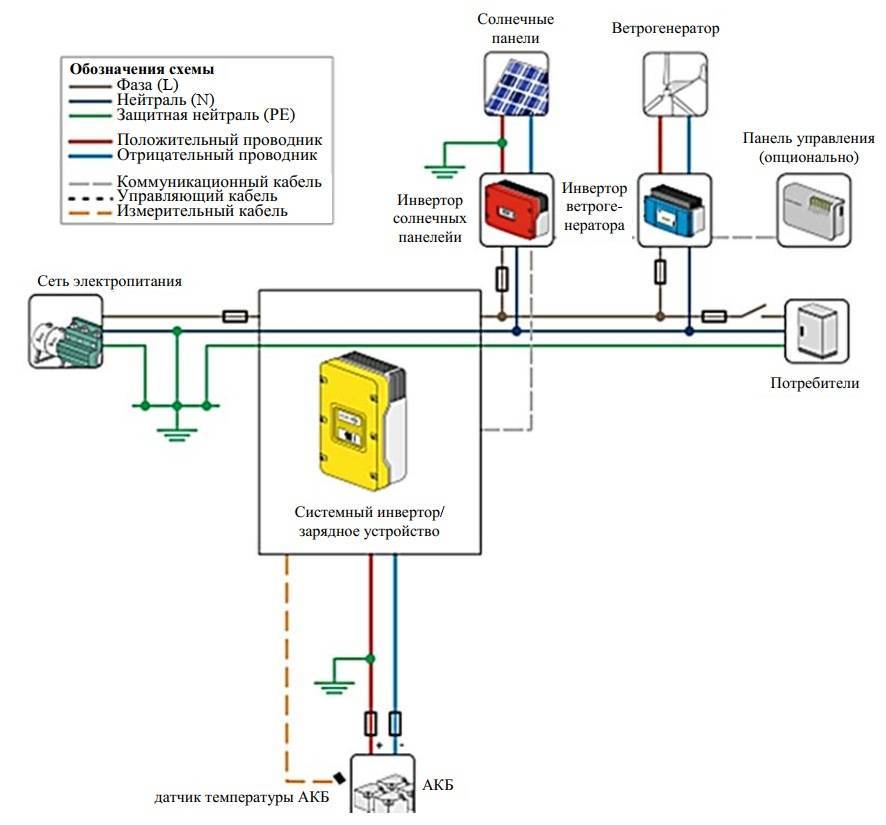

Рис. 35. Схема комплексного использования ВИЭ для автономного энергообеспечения потребителей

В этом случае у потребителя должен быть установлен дополнительный счетчик электроэнергии (счетчик обратной последовательности), передаваемой в общественную сеть и ВЭУ зарегистрирована в Министерстве природных ресурсов и защиты окружающей среды, как возобновляемый источник.

Мощность подключаемой ветроэнергетической установки в этой ситуации должна быть не ниже 10 кВт. Максимальная мощность подключаемых ВЭУ не должна превышать 20 % мощности энергосистемы, так как могут возникать колебания частоты и напряжения.

Значительные проблемы для устойчивой работы энергосети, равномерности выработки и передачи в сеть электроэнергии представляют ветропарки с мощностями более 100 МВт (погода – зависимая поставка энергии).

Преимущества и недостатки ветряных электростанций

К числу основных достоинств конструкций, применяющих в качестве энергии скорость ветра, относят:

• Экологичность. Сооружения применяют возобновляемый источник электроэнергии, который можно использовать многократно, не воздействуя никаким образом на экологию. Электроэнергия, вырабатываемая ветродвигателями, заменяет энергию традиционных электростанций, тем самым снижая вероятность возникновения глобального потепления.
• Многофункциональность. Ветроэлектростанции можно возводить на всех территориях. Такие установки важны в тех местах, где невозможно протянуть электричество традиционным путем.
• Эффективность применения. Современные конструкции преобразуют энергию даже малых по скорости ветров, но не менее 3,5 м/с.
• Альтернатива традиционным источникам получения электричества. Стационарные ветроэлектростанции способны обеспечить электрической энергией целый дом или маленькое производство. В таком случае велотурбина будет накапливать в АКБ необходимый запас электричества, который будет применяться в безветренную погоду.
• Экономичность. По сравнению с традиционными электрическими станциями, велотурбины позволяют существенно уменьшить затраты. Как правило, на строительство ветровой электростанции уходит меньше денежных средств, чем на подсоединение к уже имеющимся системам.

Ветряные электрические станции имеют также и недостатки:

• Узнать заранее скорость ветра практические невозможно, поскольку она все время изменяется. По этой причине лучше подстраховать себя и сделать вспомогательный источник энергии. Это могут быть, например, солнечные панели, подсоединенные к электрической сети.
• Вертикальные конструкции в наибольшей степени подвержены опасности, поскольку такие установки могут разрушиться из-за влияния силы инерции при вращении лопастей вокруг оси. В результате, важные компоненты сооружения по истечении определенного времени подвергаются изменениям и потом разрушаются, а само устройство становится непригодным для работы.
• Ветроэлектростанции лучше размещать на расстоянии от других построек, так как расположенные рядом дома будут уменьшать скорость ветра, а из-за этого величина выработки электричества будет меньше.
• Для сохранения электроэнергии ветровых турбин нужно чтобы в сооружении применялась аккумуляторная батарея и прочие вспомогательные элементы, служащие для выработки электричества.
• Во время работы ветрогенераторы издают сильный шум, который может доставлять неудобства людям. Кроме того, лопасти конструкции могут стать причиной смерти подлетевших к ним птиц.
• Некоторые эксперты утверждают, ветродвигатели могут снижать качество приема телевизионных сигналов.

К минусам ветряных установок можно также отнести маленький КПД и их значительную цену, однако подобные агрегаты со временем окупают свою стоимость.

Кроме того, использование маленьких электростанций способно вырабатывать электричество только для определенного числа потребителей, поэтому для крупных городов потребуется строительство больших ВЭС. При этом большие установки требуют сильного и равномерного потока ветра, что обеспечить в нашей стране довольно проблематично. Поэтому, распространение ветряков в России, намного меньше, чем в европейских странах.

Современные методы ‏генерации электроэнергии из энергии ветра

Наука, как и сознание не стоят на месте. С каждым годом методы ветроэнергетики совершенствуются, как и растет потребность человечества в альтернативных технологиях. Все больше стран используют ветровые турбины, ветрогенераторы или ветряки для выработки электроэнергии.

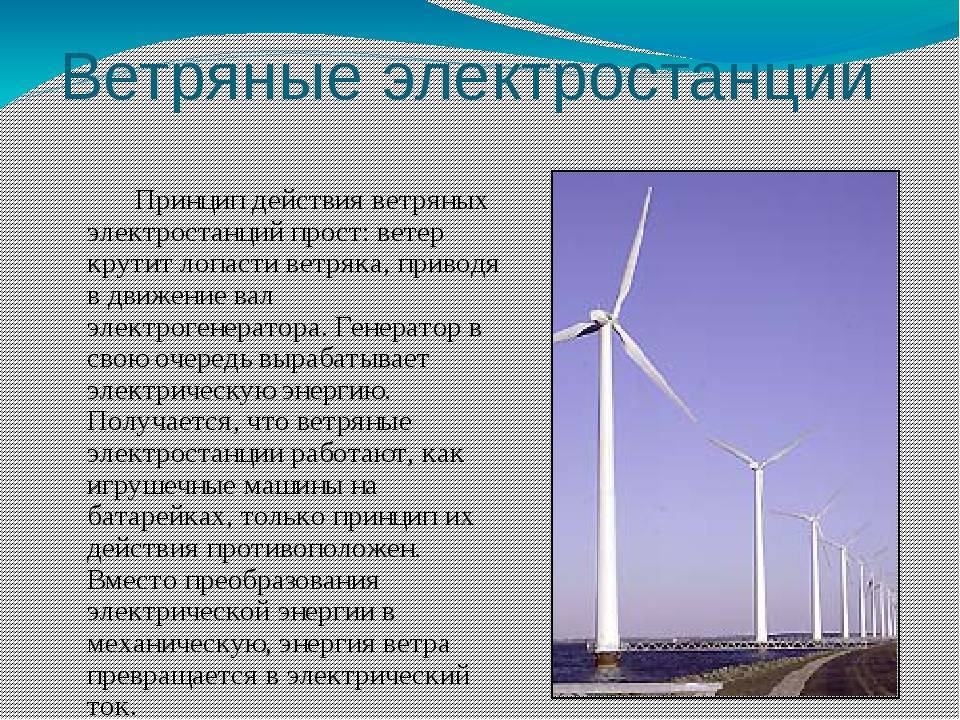

Турбины — последнее достижение науки в области добывания энергии ветра. Именно наибольшая ее часть генерируется с их помощью. Визуально они похожи на гигантские пропеллеры вертолета на устойчивой вертикальной основе.

Принцип работы следующий. Ветер вращает лопасти, которые в свою очередь крутят вал, соединенный с генератором, производящим электричество. Чем сильнее ветер, тем большее количество энергии возникает и, кстати, для ее генерации практически не используют воду, в отличие от других видов энергии.

Новейшие турбины имеют размер рутора (он же вал — место, соприкасаемое с генератором энергии) превышающий 120 м и вырабатывают мощность до 2 мегаватт. Это норма для обеспечения электроэнергией 800 жилых домов.

В мире уже несколько сотен тысяч ветряков, которые снабжают электроэнергией множество домов, кварталов и предприятий. Есть большие и маленькие. Ветряная мельница для электричества нашего времени — это башня из стали высота которой достигает до 130 м. На его вершине расположены генератор, рутор и лопасти.

Например, в Германии построили ветряк 120 м в высоту, он вырабатывает до 5 мегаватт, а его лопасти в длину достигают до 53 м и около 6 м в ширину. Результатом своей деятельности он может полностью обеспечивать до 900 современных домов, то есть небольшие города. А Норвегия запустила строительство еще более мощного ветряка, который, за предыдущими прогнозами, будет обеспечивать до 2000 жилых сооружений.

Кроме суши их еще ставят на воде. Наивысшая ветряная мельница для электричества в мире, которая даже занесена в книгу рекордов, стоит на высоте 4100 м над уровнем моря в провинции Сан-Хуан. Ее установкой руководила компания Barrick Gold, которая занимается добыванием золота.

Но важно знать, что этот вид энергии возможно использовать не во всех регионах планеты Земля. Все зависит от скорости ветра на высоте 20-30 м над поверхностью земли

Для генерации полезной энергии нужен мощный воздушный поток, который может достигнуть того значения, что требуется для ее преобразования.

Это подходит для местностей, где дорогостоящие, невозможны или невыгодны другие источники энергии и топлива. По самым оптимистическим прогнозам отраслевых ученых, что до 2050 года 1/3 потребностей нашей планеты в электроэнергии будет обеспечиваться с помощью ветра, при современном темпе стабильного развития ветровой энергии.

Все ли ветрогенераторы одинаковы?

множество классификацийдля изготовления лопастей,к земной поверхности,

Большинство существующих на сегодняшний день ВЭУ (ветроэнергетическая установка) можно отнести к одно-, двух-, трех- или многолопастными. Небольшая часть наиболее современных устройств лопастей не содержит вообще, а ветер в них улавливает так называемый «парус», с виду напоминающий тарелку. За ним располагаются поршни, приводящие в работу гидросистему, а уже она и вырабатывает электрический ток. КПД таких установок выше, чем у всех остальных. В отношении лопастных систем тенденция такова: чем меньше лопастей, тем больше энергии вырабатывает генератор.

Разновидности ветрогенераторов

могут отличатьсяболее дешевой,

Если сравнивать ВЭУ по шаговому признаку винта, то более надежными являются устройства, у которых шаг фиксирован. Существуют ветряки и с изменяемым шагом, способные менять скорость вращения, но их громоздкая конструкция влечет за собой дополнительные расходы на установку и обслуживание такой системы.

Наиболее разнообразны конструкции ветряков, если рассматривать их с точки зрения направления оси вращения относительно земли.

Устройства, лопасти которых вращаются относительно вертикальной оси, в свою очередь, можно разделить на несколько типов.

1. Ветрогенераторы Савониуса представляют собой несколько половинок полых внутри цилиндров, посаженных на вертикальную ось. Основное их преимущество — способность вращаться независимо от скорости и направления ветра. Существенный недостаток заключается в способности использовать энергию ветра лишь на треть.
2. Ротор Дарье — это система из двух или более лопастей, представляющих собой плоские пластины. Такое устройство несложно изготовить, но получить много энергии с его помощью не получится. Кроме того, для запуска такого ротора нужен дополнительный механизм.
3. Геликоидный ротор, благодаря специально закрученным лопастям, обладает равномерным вращением. Устройство долговечно, но, в силу сложности конструкции, дорого.
4. Многолопастные ветрогенераторы с вертикальной осью вращения — самый эффективный вариант в своей группе.

Ветряки с горизонтальной осью вращения также имеют свои достоинства и недостатки. Главный их плюс — высокий КПД. Среди недостатков таких конструкций стоит отметить необходимость улавливать направление ветра при помощи флюгера и изменение эффективности в зависимости от направления ветра. В связи с этим горизонтальные установки наиболее уместны на открытой местности. Там же, где лопасти будут заслонены от ветра строениями, деревьями или, например, холмами, лучше установить ВЭУ другой конструкции.

К тому же, такой ветрогенератор дорог, а появление его в окрестностях точно не вызовет большого восторга у ваших соседей. Лопасти его запросто могут сбить летящую птицу и сильно шумят.

Какие еще бывают ветроэнергетические установки? Ну конечно же, наши, отечественные и импортные. Среди последних лидируют европейские, китайские и североамериканские агрегаты. Вместе с тем, наличие на рынке отечественных ветрогенераторов не может не радовать.

Свежие записи Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Цена таких устройств определяется, в первую очередь, их мощностью и наличием дополнительных элементов, например, солнечных батарей и колеблется в очень широких пределах — от нескольких десятков до нескольких сотен тысяч рублей.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть.

Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Следует отметить, что вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер.

В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс.

Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Классификация ветряных генераторов

Установки классифицируются исходя из следующих критериев ветродвигателя:

• расположение оси вращения;
• число лопастей;
• материал элементов;
• шаг винта.

ВЭУ, как правило, имеют конструктивное исполнение с горизонтальной и вертикальной осью вращения.

Исполнение с горизонтальной осью — пропеллерная конструкция с одной-двумя-тремя и более лопастями. Это самое распространенное исполнение воздушных энергетических установок по причине высокого КПД.

Исполнение с вертикальной осью — ортогональные и карусельные конструкции на примере роторов Дарье и Савониуса. Последние два понятия следует пояснить, так как оба имеют определенную значимость в деле конструирования ветряных генераторов.

Ротор Дарье — ортогональная конструкция ветродвигателя, где аэродинамические лопасти (две или более), расположены симметрично друг другу на некотором расстоянии и укреплены на радиальных балках. Достаточно сложный вариант ветродвигателя, требующий тщательного аэродинамического исполнения лопастей.

Ротор Савониуса — конструкции ветродвигателя карусельного типа, где две лопасти полуцилиндрической формы расположены одна против другой, образуя в целом форму синусоиды. Коэффициент полезного действия конструкций невысок (около 15%), но может быть увеличен практически вдвое, если лопасти ставить по направлению волны не горизонтально, а вертикально и применять многоярусное исполнение с угловым смещением каждой пары лопастей относительно других пар.

Размер стартового капитала, основные пункты расходов бизнес-плана

1. Проведение предварительных исследований, позволяющих определить рентабельность установки ветрогенератора в данной местности.
2. Разработка документов для проекта, получение разрешений из различных инстанций.
3. Приобретение, доставку, монтаж и запуск ветрогенератора.
4. Создание необходимой инфраструктуры.
5.  Ремонтные и сервисные работы, обеспечивающие нормальное функционирование всех систем ветрогенератора.
6. Решение вопросов подключения генератора к общей местной электросети.

Прежде, чем начать такой вид бизнеса, необходимо определиться с такими значениями:

• Сколько электроэнергии способна выработать ваша ветроустановка.
• Как долго сможет работать система без ветра.
• Максимально допустимая нагрузка на сеть.

Как отмечают стартаперы, которые уже попробовали себя в таком бизнесе, на старте требуется более миллиона рублей. Так, инженер из Томска создал уникальный ветрогенератор, который может работать бесшумно и безопасно для людей в условиях крайнего севера. Разработка опытного образца обошлась Сергею в 1 000 000 рублей, при этом 400 000 рублей он получил в качестве поддержки от государства.

В Германии 11 лет назад был запущен гигантский ветрогенератор, который в течении всего этого времени за год смог обеспечить всему государству до 40 процентов добытой электроэнергии. К 2022-му году Германия планирует полностью перейти на «зеленую» добычу электричества, иными словами, закрыть последнюю атомную электростанцию и вывести добычу ветряной энергии на уровень более 50 процентов.

На видео: Бизнес-идея: ветрогенераторы ООО «ИнженерЦентр»



Ветровое колесо

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

1. Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
2. Разрезаем трубу лобзиком вдоль на 4 части.
3. Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
4. Заусенца на краях сглаживаем абразивом.
5. Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
6. Далее к этому диску прикручивается генератор.

Лопасти для ветрового колеса

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Схема сборки генератора

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже достаточно давно известна и вполне понятна. А вот как обстоят дела практически для бытового сектора – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника электротока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени. Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме работы генератором, от таких моторов вполне реально получить примерно 50% питающего напряжения от заявленного рабочего напряжения двигателя.

Следует отметить:

При этом каждый отдельно взятый электромотор из десятка одинаковых экземпляров, нередко показывает совершенно разные эксплуатационные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

1. Высокий параметр рабочего напряжения.
2. Низкий параметр RPM (угловая скорость вращения).
3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин. Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Самодельный ветрогенератор для дома и его особенности

Прежде чем мы расскажем, как сделать ветряк для получения электричества, поговорим о том, почему нельзя воспользоваться заводской моделью. Заводские ветрогенераторы действительно более эффективнее своих самодельных аналогов. Все, что можно сделать на производстве, будет надежнее того, что можно сделать в кустарных условиях. Это правило работает и в отношении ветрогенераторов.

Самостоятельное изготовление ветрогенератора выгодно своей дешевизной. Заводские образцы мощностью от 3 кВт до 5 кВт обойдутся в 150-220 тыс. рублей, в зависимости от производителя. Столь высокая цена и объясняет недоступность магазинных моделей для большинства потребителей, ведь она влияет и на срок окупаемости – в некоторых случаях он достигает 10-12 лет, хотя некоторые модели «отбивают» себя намного раньше.

Заводские ветряные электростанции для дома более надежные и реже ломаются. Зато каждая поломка может привести к гигантским расходам на запасные узлы. Что касается самоделок, то их легко отремонтировать самостоятельно, так как собираются они из подручных материалов. Этим и оправдывается далеко не самая совершенная конструкция.

Да, сделать ветрогенератор на 30 кВт своими руками будет очень сложно, но любой человек, умеющий работать с инструментами, сможет собрать маленький ветряк небольшой мощности и обеспечить себя необходимым количеством электроэнергии.
