Цвета канализационных труб

СБМ-Вологда – канализация Юнилос для загородного дома.

Если планируется монтаж канализации, то одним из важных моментов, на который нужно обратить внимание, – это пластиковые трубы Для канализации загородного дома применяются трубы ПВХ, которые бывают разными, как по цвету, так и по назначению. Самый простой способ выбрать – это цвет

Трубы для канализации ПВХ бывают оранжевые («рыжие») и серые. Эти трубы гладкостенные с раструбным соединением.

Оранжевые («рыжие») трубы используются для прокладки наружной подземной самотечной канализации. Эти трубы многослойные, выдерживают давление грунта. Имеют пористое ядро слоя, что снижает теплопроводность поверхности трубы. Это одна из причин, почему глубина укладки самотечных трубопроводов не зависит от глубины промерзания грунта. Рыжие трубы для наружной канализации делятся на 2 класса в зависимости от толщины стенки: класс SN4 (толщина стенки – 3,0 мм) и класс SN8 (толщина стенки – 3,2 мм). Трубы класса SN4 рекомендуются для прокладки на глубине от 0,8 до 6,0 м, так как являются менее толстостенными. А трубы класса SN8 укладываются на глубину менее 0,8 м и более 6,0 м, так как более толстостенные. Причем если над магистралью глубиной до 0,8 м будут ездить автомобили, рекомендуется использовать трубы класса SN8, как более прочные. Однако, при монтаже наружной канализации класс трубы не столь важен, так как независимо от толщины стенки, над закопанными трубами самотечной канализации нельзя ездить машинам, трубы-то выдержат давление, а уклон трубы изменится, будет прогиб, а впоследствии и засор и соответственно демонтаж.

Серые ПВХ трубы используются для прокладки самотечной канализации внутри дома. Эти трубы однослойные, менее прочные, имеют высокие теплопроводящие свойства. Толщина стенки 2,7 мм. При монтаже они крепятся к стенам с уклоном и для наружных работ не подходят. Также для внутренней канализации сейчас на рынке есть синие и белые шумопоглощающие трубы, с толщиной стенки 3,2 мм. Они используются для уменьшения шума при прохождении сточных вод по трубам. Толщина стенки допускает использовать их и для наружных работ, вот только они дороже рыжих.

Важное отличие в соединении: рыжие трубы соединяются между собой до упора, в отличие от серых, у которых при эксплуатации возможно расширение из-за высокой температуры сточной воды. P.S

Что может произойти с серой трубой в грунте? Ее может раздавить мерзлым грунтом зимой. Как правило, трубы наружной канализации для частных домов укладываются не глубоко – выше глубины промерзания грунта. Следствием использования серой трубы для наружной канализации будет засор системы и демонтаж труб. Хотя некоторые монтажные организации используют серые трубы для прокладки наружной канализации, скорее всего это делается для уменьшения цены за монтаж. Результаты же таких действий могут быть неприятны и затратны. Поэтому, используйте только правильные пластиковые трубы для канализации своего дома, а трубы для наружной канализации выбирайте соответственно их назначению, это поможет избежать множества проблем в будущем

P.S. Что может произойти с серой трубой в грунте? Ее может раздавить мерзлым грунтом зимой. Как правило, трубы наружной канализации для частных домов укладываются не глубоко – выше глубины промерзания грунта. Следствием использования серой трубы для наружной канализации будет засор системы и демонтаж труб. Хотя некоторые монтажные организации используют серые трубы для прокладки наружной канализации, скорее всего это делается для уменьшения цены за монтаж. Результаты же таких действий могут быть неприятны и затратны. Поэтому, используйте только правильные пластиковые трубы для канализации своего дома, а трубы для наружной канализации выбирайте соответственно их назначению, это поможет избежать множества проблем в будущем.

Другие статьи: Что такое «Юнилос»? Как получить технические условия и нужно ли это? Как монтировать станцию “Юнилос”?

Все статьи >>>

Серые трубы

Используются внутри помещения, где нет сильного механического и температурного воздействия. Материалом изготовления выступает полипропилен. Серые трубы рассчитаны на температуру пропускаемой по ним жидкости в пределах 60-75 градусов. Однако могут выдержать кратковременное повышение показателя до 90-95 градусов. Внешняя температура не должна опускаться ниже 0°.

Отличаются химической инертностью: отсутствуют коррозийный процессы и выделения вредных веществ.

Поскольку деформация происходит при сравнительно небольшом усилии – 50-75 кгс/м2, то такие трубы не рекомендуется устанавливать в местах, где на них будет оказано внешнее давление. Использование для наружной канализации оправдано лишь финансовой экономией, которая, впрочем, может обернуться необходимостью раскапывания траншеи и замены всего слива.

Цвета труб и сфера применения

Из-за агрессивности среды, которые переносят стоки по канализационным трубам, к ним предъявляют серьезные требования: материал изготовления – чугун, ПЭ (полиэтилен), ПП (полипропилен), ПВХ (поливинилхлорид), керамические, асбестоцементные. Все они должны быть прочными и долговечными и у каждого вида труб свое предназначение. Для того, чтобы облегчить выбор производители, обозначили канализационные трубы разными цветами.

Серые

Серая труба, как и труба белого цвета, пригодна только для внутренней проводки, для наружной канализации она совершенно не походит, так как боится низких температур и если образуется ледяная пробка, это может привести к непредсказуемым последствиям.

Серая труба производится из полихлорвинила, не боится коррозии, по весу не тяжелая, легко поддается монтажу, в плане эстетки вполне имеет нейтральный цвет. По размеру трубы бывают разными, а вот в диаметре у них есть ограничения.

Рыжие

Этот вид трубы предназначен для внешней канализации, изготавливается из ПВХ (полихлорвинил), в диаметре бывает 110, 125, 150 мм – стандарт для таких труб. По длине они могут быть размером 500, 1000, 2000, 6000 мм. Большие размеры труб предназначены для создания систем канализации с большим проходным сечением, ливневой канализации и водопропускных сооружений. Толщина такой трубы составляет 3,2 мм. Такую трубу можно закладывать на глубину до 4 м. Температурный режим от -10 до + 60. Труба гладкая с раструбом, по классу жесткости SN 4, состоит из нескольких слоев. Она идеально подходит для наружной канализации.

Материал, из которого изготавливается труба, прочный, долговечный, устойчивый к коррозии и не боится воздействия вредных микроорганизмов. Такая труба внутри имеет гладкую структуру, что способствует без задержки пропускать различные стоки. Несмотря на жесткость и прочность, ее не прокладывают под магистралями, так как она не выдержит давление, прогнется и вызовет засор и в последующем поломку. Хотя ребристая поверхность и много слоев дает дополнительный шанс выдерживать большое количество грунта.

Эта труба более высокой стоимостью, но и срок службы у нее высокий – около 50 лет.

Черные

Трубы черного цвета из полиэтилена высокого давления могут быть использованы как внутри помещения, так и в наружной проводке. Чаще они находят применения как трубы, в которые прокладывают коммуникационные кабеля для защиты от влажности. Черные трубы не подходят для проводки водопровода, так как они не могут выдержать большого давления. Если же проводятся вода без напора, то ее можно использовать. В основном ее используют для канализационных стоков от внутренней канализации. Бывает она в бухтах по 40 -50 м и диаметр 110, 160 и 200 мм. Есть еще и специальные черные трубы с перфорированием, предназначенные для подземного дренажа.

Зеленые

Такие трубы чаще изготавливают из чугуна, так как этот материал отличает высокая прочность и долговечность. Есть трубы и пластмассовые. Стенки у таких труб прочные, рассчитаны на то, чтобы выдержать большой слой грунта, имеют перфорацию (дренажные отверстия). Используют такие изделия для подземного дренажа – они собирают грунтовые воды, выдерживают перепады температур.

Синие

Синие трубы часто применяют для прокладки системы отведения дождевой, талой воды внутри отапливаемых жилых, а также производственных зданий. Такие трубы невероятно прочные, так как стоякам и водоотводящим трубам требуется выдерживать давление потока воды в случае засоров и переполнений системы.

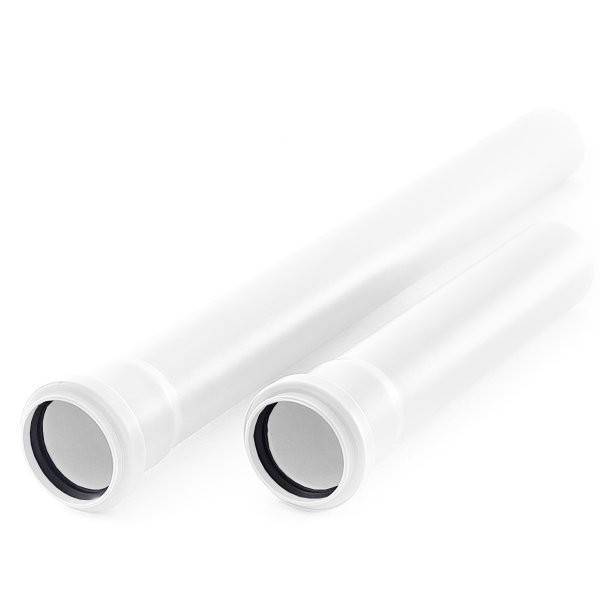

Белые

Изделия белого цвета для канализации находят применение не так часто, реже даже чем черные. Если нет возможности скрыть внутренний трубопровод, то берут трубы белые, так как серые сложно вписать в интерьер помещения ванной комнаты или кухни. О качестве этих труб не надо беспокоиться, они также отвечают параметрам внутренней установки помещений, как и серые.

Температурный нагрев выдерживают до 950, при выборе такой трубы не стоит переживать за ее сохранность. Шумоизоляция на высоте, диаметр трубы разнообразный в ассортименте: от 32 мм до 150 мм. По длине от 150 и до 5000 мм. Толщина слоя где-то 2,7 мм и конечно труба имеет раструб с резиновым кольцом, что монтаж стыковки делает герметичным. К таким трубам легко подбираются различные фитинги и соединения.

Когда известно, для каких целей нужна канализационная труба, будь-то внутренняя или внешняя проводка, и известен нужный диаметр и размер, собрать и подвести трубы не составит труда, тем более для этого не потребуются никакие специальные инструменты и приспособления.

Характеристики труб ПВХ

Эти изделия изготавливают из поливинилхлорида — полимерного материала, отличающегося следующими свойствами:

  • огнестойкость;
  • устойчивость к низким температурам;
  • низкая температура плавления;
  • небольшой вес;
  • повышенные, по сравнению с полиэтиленом, жёсткость и ломкость при сильных механических перегрузках;
  • неспособность проводить электрический ток, что даёт возможность не использовать дополнительную электроизоляцию;
  • химическая стойкость к большинству агрессивных сред, включая кислоты, щёлочи, растворы солей, продукты нефте- и газопереработки;
  • отсутствие угрозы коррозионного распада под воздействием грунтовых вод или иных жидкостей.

Работоспособность трубы ПВХ сохраняют при нагревании до температуры 120°С: выше этого значения они утрачивают форму и начинают выделять газообразный хлорид водорода, вредный для здоровья человека.

Первые признаки деформации начинаются ниже указанного температурного уровня, при нагревании до 65-70°С. Именно поэтому поливинилхлоридные изделия не используются при создании водопроводов горячей воды.

Канализационная труба ПВХ 110 мм

В автономных системах канализации для частных домов чаще всего укладываются канализационные трубы ПВХ 110 мм. Они подходят для эксплуатации в обычных условиях, не требующих отвода большого объема стоков и повышенной прочности для выдерживания специальных нагрузок. Устраивать основной канал меньше указанного диаметра не рекомендуется, но при необходимости его можно увеличить до нужных пределов.

Преимущества изделий

Достоинства канализационных труб ПВХ 110 мм сделали их очень популярными. Они пользуются невероятным спросом на современном рынке, если речь заходит о монтаже сточной системы в жилом доме. Их активно используют и в промышленности для устройства отводных каналов от основного трубопровода.

Достоинств у изделий немало:

  • простота укладки;
  • широкий выбор комплектующих деталей;
  • отсутствие чувствительности к коррозийным процессам;
  • достаточная механическая прочность;
  • доступная цена.

Кроме того, изделия имеют гладкую поверхность, благодаря чему обеспечивается беспрепятственное прохождение сточных вод непосредственно через внутреннюю часть. Твердые частицы на поверхности стенок не задерживаются, как в случае с металлическими аналогами, которые к тому же подвержены коррозии.

Продукция серого цвета

Канализационные трубы ПВХ 110 мм могут отличаться цветом. Серые изделия предназначаются только для внутренней эксплуатации. Они не рассчитаны на нагрузку грунта, так как являются однослойными. При использовании в земле они могут растрескаться уже через непродолжительное время.

В таблице представлены технические характеристики канализационных труб ПВХ 110 мм одного из производителей:

Показатель Значение
Длина изделия 1,5 м
Толщина боковой стенки 3,2 мм
Максимально допустимая температура 60 градусов
Тип соединения Раструб
Цвет Светло-серый
Стойкость к агрессивным веществам 2-12 pH
Класс огнестойкости B1

Элементы обычно крепятся к стенам, потолкам и другим поверхностям при помощи специальных кронштейнов. К основным трубопроводам при необходимости присоединяются отводные линии с меньшим диаметром. Для стыковки используются подходящие фасонные детали, имеющие отводные патрубки.

Продукция оранжевого цвета

Другой цвет имеют наружные канализационные трубы ПВХ 110 мм. Изделия для использования в грунте оранжевые. Они имеют многослойную структуру, поэтому способны выдерживать более высокую нагрузку без деформационных изменений, нежели серые аналоги. Представленная продукция маркируется следующим образом.

Символьное обозначение Максимальная глубина в метрах
SN2 4
SN4 6
SN8 8

Трубы для наружного применения укладываются в траншею нужной глубины без дополнительной фиксации. Они соединяются друг с другом раструбным способом с использованием герметика, после чего засыпаются землей. Дополнительные детали приобретаются в случае разводки по территории или по строению. Они должны соответствовать пунктам ГОСТ 32413-2013, в котором регулируются основные параметры и требования.

Трубы канализационные ПВХ 110 мм: цена за погонный метр

Стоимость продукции во многом зависит от конкретного производителя, но в целом они вполне доступны для потребителя. На формирование цены также влияние оказывает сфера применения. Элементы, предназначенные для внутреннего использования, в любом случае будут стоить дешевле, чем уличные аналоги для прокладки в грунте.

Сфера применения Стоимость погонного метра в рублях
Для внутренних коммуникаций 120
Для наружных систем 165

Можно заметить, что сумма, которую придется заплатить за устройство стандартного канализационного канала, будет не такой высокой, если даже колодец располагается на внушительном расстоянии от жилого строения. Комплектующие детали к элементам стоят тоже недорого.

Заключение

Применение канализационных труб ПВХ 110 мм является оптимальным вариантом для стандартных систем отвода сточных вод. Такой диаметр позволяет обеспечить нормальную проходимость бытовых отходов для семьи из нескольких человек.

Элементы с увеличенным сечением необходимы при устройстве сетей в жилых строениях с большим количеством проживающих людей или в общественных зданиях с высоким уровнем проходимости. При необходимости изделия могут комбинироваться с другими аналогами посредством специальных переходников.

www.syl.ru

Гофрированные трубы для канализации

Гофрированная труба

Труба гофрированная оранжевая отличается еще большей механической прочностью. Ее переменное сечение (гофра) имеет большую площадь наружной поверхности, благодаря чему происходит перераспределение давления, создаваемого грунтом. Именно поэтому такие трубы способны выдерживать существенные нагрузки.

Различают два основных типа гофрированных труб:

  • Однослойные имеют ребристую внутреннюю и наружную поверхность. Стоит такой материал сравнительно недорого, но отвод стоков по ним существенно ухудшается.
  • Двухслойные трубы отличаются гладкой внутренней поверхностью при ребристой наружной. Это позволяет обеспечить сопротивление потоку на уровне традиционных гладкостенных канализационных труб.

Оранжевые и серые трубы для канализации гофрированные широко используются для устройства полей фильтрации. Данный материал позволяет обеспечить существенную долговечность системы отвода стоков. Кроме того, такие трубы применяются для устройства дренажных магистралей, обеспечивающих отвод грунтовых вод от фундаментных конструкций.

Выполняя монтаж наружных канализационных линий, отдавайте предпочтение именно оранжевым трубам. Это даст гарантию эффективности и долговечности магистралей различного назначения.

Разновидности изделий

Классификация фановых труб  на виды выполняется по материалам изготовления, согласно которым выделяют полимерные и чугунные изделия. Чугун, по большему счету, сейчас практически не используется – это пережиток советского времени, такие решения можно найти в многоэтажных домах, в которых не выполнялся капитальный ремонт канализации.

Чугунная фановая труба имеет ряд серьезных недостатков, основные из которых – большой вес, высокая стоимость, трудоемкий монтаж. В плане эксплуатационных характеристик она полностью проигрывает пластиковым изделиям, единственное ее преимущество – долговечность и высокая механическая прочность.

Пластиковая фановая труба для канализации может производится из двух видов полимеров – полиэтилена низкого давления (ПНД) и полипропилена (ПП). Рекомендуем использовать изделия из ПНД – это один из наиболее жестких видов пластика, который имеет высокую трещиностойкость и устойчивость к деформациям.

Рассмотрим преимущества фановых труб из пластика:

  • минимальная стоимость;
  • низкий вес и, как следствие, простота установки;
  • долговечность – срок эксплуатации свыше 50 лет;
  • устойчивость к химически агрессивным веществам;
  • неподверженность коррозии.

Отметим, что благодаря идеально гладкой внутренней поверхности трубы ей, за редкими исключениями, не нужна шумоизоляция, поскольку звук циркулирующего по системе воздуха не является слышимым.

Базовая шумоизоляция выполняется посредством монтажа линии с помощью демпфирующих хомутов с прорезиненным фиксирующим кольцом, которое гасит вибрацию. Если практика показывает, что фановая труба производит сильный шум, шумоизолия может быть выполнена с помощью гильз из вспененного полиэтилена либо минеральной ваты.

Установка и замена

Фановая труба устанавливается так, чтобы нижняя часть стояка размещалась в отапливаемом помещении а верхний срез выводился на открытых воздух. В таком случае перепад давления, обуславливаемый разницей температур, обеспечит эффективный отвод газов канализации.

При установке фановой трубы необходимо руководствоваться следующими правилами:

  • нельзя использовать фановую трубу, диаметр которой меньше, чем диаметр канализационного стояка (стандарт – 110 мм);
  • если к старому чугунному стояку подводится пластиковая труба, на месте стыка нужно устанавливать резиновый переходник, обеспечивающий герметичность всей системы;
  • несколько стояков многоквартирного дома могут быть подведены к одному каналу фановой вентиляции посредством переходников и отводов, горизонтальные части линии в таком случае нужно укладывать с уклоном в 2% от сантехнических приборов;
  • минимальное расстояние между кровлей здания и верхним отверстием фановой трубы – 30 см, если чердак здания эксплуатируется как жилое помещение, расстояние увеличивается до 3 метров;
  • точка вывода фановой трубы канализации должна быть удалена на 4 метра от ближайшего балкона;
  • при монтаже пластиковых изделий в местах из прохождения сквозь бетонные перекрытия дома нужно устанавливать стальные гильзы;
  • категорически запрещается сведение в один канал фановой вентиляции и дымоотвода;
  • на выводное отверстие необходимо установить фановый грибок, который будет препятствовать попаданию в систему насекомых и листьев.

Фановая труба на крыше дома

Замена фановых труб в многоэтажных домах выполняется ответственными представителями ЖКХ, поскольку фановая часть канализации размещена за пределами квартир жильцов.

Самостоятельно осуществляется ремонт стояка, чугунные части которого могут прогнить в процессе эксплуатации и стать причиной серьезных проблем в квартире.  Проведение ремонта обязательно согласовывается с соседями выше по дому, которые на период замены участков должны не пользоваться санузлами.

Технология замены стояка канализации:

  1. Перекрывается подача воды к унитазу, сливной шланг санузла удаляется.
  2. Унитаз демонтируется, помещение очищается от сторонних предметов.
  3. С помощью молотка, зубила и болгарки выполняется демонтаж поврежденной части стояка – это крайне трудоемкий процесс, который может занять не один час работы.
  4. На торцевые части старого стояка устанавливаются резиновые манжеты, закрепляющиеся с помощью герметика.
  5. Из пластиковых сегментов диаметром 110 мм собирается новый стояк, который комплектуется доборным раструбом для подключения сливных труб от туалета, ванны и моек.
  6. Сантехнические приборы подводятся к стояку посредством гофрированных пластиковых труб, установленных с уклоном 5 в сторону слива.

Установка

Суть его заключается в том, что внутренняя часть материала имеет не гладкую, как большинство аналогичных труб, а пенистую структуру.

Использование этой технологии помогает максимально ускорить проход воды по трубам (прежде всего, это касается напорных труб).

Кроме того, поливинилхлорид является негорючим элементом, что позволяет монтировать трубы вблизи электрических проводов и кабелей связи.

110-миллиметровые трубы используются для прокладки канализации в загородных и частных домах.

Монтаж ПВХ-труб осуществляется при помощи специального крепления – фасонных элементов.

Существует огромное многообразие креплений: переходы, муфты, отводы.

В их установке нет ничего сложного, однако важно, чтобы крепления подходили к диаметру трубы и были выбраны заранее. Необходимо отметить, что существует два цвета 110 миллиметровых канализационных труб: для систем внутренней канализации используются трубы серого цвета, а для внешней системы – оранжевые

Необходимо отметить, что существует два цвета 110 миллиметровых канализационных труб: для систем внутренней канализации используются трубы серого цвета, а для внешней системы – оранжевые.

Цвет соответствует максимальной нагрузке, которую может выдержать та или иная разновидность трубы.

В общем виде, монтаж ПВХ-труб можно выполнить следующим образом: вырыть проводящую траншею (вручную или с использованием спецтехники).

Ширина траншеи зависит от диаметра труб: для 110-миллиметровых достаточно будет 600 мм.

Предварительно следует выровнять дно и задать необходимый уклон канализационной трубы диаметром 110 миллиметров для будущей канализации.

Важно следить, чтобы глубина траншеи была на 100 мм больше глубины планируемого расположения труб. Это следует сделать для того, чтобы обеспечить крепкое песчаное основание

Это следует сделать для того, чтобы обеспечить крепкое песчаное основание.

Использование ПВХ-труб позволит создать канализацию на даче своими руками, которая будет отличаться максимальной практичностью, удобством и надежностью.

Такая система устойчива к большинству вредных воздействий и не требует значительных затрат на поддержание в рабочем состоянии.

В целом ПВХ-трубы прослужат не одно десятилетие прежде, чем выйдут из строя.

Эти качества выделяют ПВХ-материал среди аналогов (металлических, стальных), делая его максимально доступным и легким в эксплуатации.

Цены на полиэтиленовые (ПВХ) 110-миллиметровые канализационные трубы ранжируются в зависимости от разновидности и длины отдельной трубы.

Так, к примеру, однораструбные канализационные трубы диаметром 110 мм и длиной от 150 до 500 мм можно купить за 93-155 руб. за штуку.

Трубы длиной 750 и 1000 мм можно приобрести за 180 и 214 руб. соответственно.

110-миллиметровая труба длиной 1500 мм оценивается в 318-330 руб., а 2000 мм – в 375-382 руб. за штуку.

Почему канализационные трубы разного цвета

Однако с развитием технологий их стало куда больше. Из чего их только не делают, наиболее популярны:

  • полипропиленовые;
  • поливинилхлоридные;
  • полиэтиленовые.

Такое разнообразие очень выгодно, но сделать свой выбор стало значительно труднее. Кроме этого трубы стали выпускать различных цветов, это тоже в некотором роде усложняет выбор.

Например, человек, впервые столкнувшейся с необходимостью замены трубопровода пришёл в магазин. Раньше он бы увидел обыкновенную серую трубу, а вот сейчас перед ним огромный выбор, к тому же разных расцветок. Каково предназначение расширенной цветовой гаммы?

Виды и отличия

Пластиковые канализационные изделия классифицируются по виду их использования и цвету. Материал также может отличаться.

Поливинилхлоридные

Обладают сравнительно высокой механической прочностью, стойкостью к перепадам температур. Максимальна температура рабочей среды не должна быть больше 40 °С, иначе материал будет разрушаться. Кратковременное превышение температуры не грозит какими-либо последствиями. Выпускаются серого, оранжевого цвета.

Полипропиленовые

Они имеют лучшие характеристики теплостойкости, обладают большей жесткостью. В быту используется как серые канализационные, для наружной канализации непригодны.

Полиэтиленовые, гофрированные

Выпускаются большого диаметра от 250 до 850 мм. Используют в локальных наружных системах канализаций. Отмечу, что гофрированные трубы внутри гладкие.

Канализационные трубы также делятся по способности выдерживать внутреннее давление.

Гладкая

Такая характеристика пластиковых труб предполагает их безнапорное применение. Вода движется в них самотеком. Материалом может быть как ПВХ, так и ПП. Серая канализационная чаще всего гладкая. Раструб содержит уплотнительное кольцо из резины. Соединение может быть проклеено или зафиксировано «холодной сваркой».

Напорная

Такие элементы выдерживают определенное давление – не только внутреннее, но и наружное. Некоторые виды рассчитаны на 12,5 атм. Срок службы таких изделий составляет более 50 лет.
