Какие бывают типы электрических счетчиков и их характеристики

Лучшие механические

Все сталкиваются с заменой электросчетчика. Тогда остро встает вопрос о покупке нового аппарата. В магазине можно встретить столько видов устройств, что глаза начинают разбегаться. А понять, что нужно именно вам, бывает затруднительно. Поэтому перед походом в магазин стоит изучить все виды приборов, чтобы выбрать лучший однофазный электросчетчик.

1. Нева 103 1SO — механический 7-разрядный счетчик. Его корпус изготовлен из пластика нейтрального цвета. Оборудование имеет относительно небольшой вес и размер, всегда показывает точные показания. Стоимость аппарата достаточно низкая по сравнению с другими моделями, а срок эксплуатации составляет 30 лет.
2. Меркурий 231 АМ-01 — механический тип счетчика. Ведет учет электроэнергии в одну сторону. Может работать самостоятельно и в системе АСКУЭ. Барабан прибора поворачивается только в сторону увеличения. А светодиодная подсветка помогает записывать показатели электросчетчика. Стоимость этого устройства уже выше, чему у Невы 103 1SO

Вид

Электромеханический (индукционный) – характеризуется сравнительно небольшой стоимостью, долговечностью (до 30 лет) и стойкостью к резким скачкам напряжения в сети.

Основной недостаток индукционного счетчика – низкий класс точности, что не позволяет фиксировать потребление электроэнергии приборов в «спящем режиме» (до 2 Вт). Подобные счетчики не защищают от хищения энергии и не предусматривают удаленный съем показаний.

Электромеханические счетчики оптимальны для квартир и домов с невысоким расходом электроэнергии.

Электронный – более совершенная и компактная модель. Такой счетчик обеспечивает высокую точность измерения и защиту от воровства электричества, поддерживает многотарифный режим и дистанционную передачу показаний, сохраняет данные по учету и события. Отдельные модели отображают информацию о текущих параметрах сети: ток, напряжение, реактивную и активную мощность.

Минусы электронного счетчика: высокая цена, требовательность к качеству электроэнергии (плохо переносит резкие перепады напряжения, атмосферные и коммутационные перенапряжения).

Теоретически электронная модель должна работать дольше индукционной, поскольку в ней отсутствуют подвижные части (заявленный срок службы составляет 24-30 лет). На практике долговечность электронного устройства зависит от качества элементной базы и электроэнергии, что не позволяет сделать однозначный вывод в пользу долговечности такого счетчика.

Электронные счетчики электроэнергии используются в квартирах с высоким потреблением электричества и на предприятиях.

Важно: покупайте электросчетчик только в специализированных магазинах. Это поможет избежать приобретения подделок или б/у приборов

Устройство должно иметь паспорт со штампом ОТК, подтверждающим прохождение технического контроля на предприятии-изготовителе. Другие обязательные сведения: дата выпуска, серийный заводской номер прибора, гарантийный срок.

Перед приобретением электросчетчика, убедитесь, что выбранный прибор сертифицирован на территории Украины.

Монтаж электросчетчика выполняется квалифицированными специалистами.

Счетчики импульсов классифицируют

Однофазные индукционные счетчики электроэнергии

Электросчетчик – это прибор учета расхода электроэнергии переменного и постоянного тока.

Существует два типа данных устройств: электронные и индукционные модели. Все они отличаются принципом своей работы, но это никак не отражается на точности подсчетов, поскольку перед продажей каждое устройство проверяется и при необходимости калибруется сотрудниками соответствующих организаций. Компании независимые, поэтому подвоха в их деятельности ждать не стоит. Чтобы было проще определиться с подходящим видом электрического прибора в конкретном случае, нужно более детально изучить особенности каждого.

Индукционный

Данная разновидность широко распространена благодаря большому количеству преимущественных особенностей. Это традиционная конструкция, оснащенная вращающимся колесом. Работа основывается на принципах магнитного поля. Это поле образует несколько катушек – тока и напряжения. Они приводят диск в движение, который запускает счетный механизм.

Электронный

Модульный трехфазный электронный электросчетчик

Эту разновидность можно считать относительно новой. Принцип работы основывается на измерении напряжения и силы тока в электрической сети. Отсутствуют какие-либо промежуточные механизмы, что обеспечивает высокую точность работы. Все показания отображаются на небольшом дисплее, а также хранятся во встроенной памяти. Более детально о достоинствах приборов:

• Компактные размеры.
• Его нельзя остановить или замедлить с помощью магнита.
• Все модели оснащены многотарифной функцией.
• Имеется встроенная самокорректировка показаний.
• Удобное снятие показаний.
• Точность показаний можно повысить дополнительно, для этого устанавливают специальную микросхему.

Несмотря на большое количество преимуществ, имеются и недостатки. Самый весомый – высокая стоимость.

Однотарифные приборы можно назвать традиционными. Это устройства, к которым привыкли все жители постсоветского пространства.

Многотарифные счетчики в России новика, поскольку вошли в обиход потребителей относительно недавно. Основная задача такого прибора – сокращение финансовых расходов потребителей. Суть экономии заключается в разнице стоимости электроэнергии от времени суток. В ночное и утреннее время она меньше, чем вечером.

Автоматический тип электросчетчика представляет собой разновидность электронных моделей. Особенность его заключается в автоматической передаче данных без участия домовладельцев. Процесс происходит своевременно, без потери личного времени. Такие устройства еще не очень распространены в России, но эксперты предполагают, что через 10-15 лет они будут в каждой второй квартире.

● по модулю счета: • двоично-десятичные; • двоичные; • с произвольным постоянным модулем счета; • с переменным модулем счета; • по направлению счета: • суммирующие; • вычитающие; • реверсивные; ● по способу формирования внутренних связей: • с последовательным переносом; • с параллельным переносом; • с комбинированным переносом; • кольцевые.

Куда обращаться

Специализированные метрологические предприятия осуществляют деятельность в городах субъектов РФ. Конкретный адрес можно узнать у поставщика ресурса. С измерительной организацией придется составить договор. При этом необязательно проводится демонтаж электросчетчика. Специалист может приехать по адресу заказчика.

Однако следует учитывать, что некоторые приборы не принимаются на поверку. Дело в том, что в 1996 году в правилах эксплуатации оборудования произошли изменения. Приборы низкого класса точности подлежат выводу из оборота. Их уже не принимают на поверку. А собственникам квартир предписывается приобретение более точного электросчетчика.

Подсказка: стоимость услуги устанавливается договором.

Периодичность

Срок проведения проверочного мероприятия указывается в паспорте. Зависит период межповерочной эксплуатации от характеристик оборудования. А именно:

• для механического устройства он составляет до восьми лет;
• современные электронные электросчетчики проверяются раз в 16 лет.

Кроме того, существует срок хранения для новых электросчетчиков. Для однофазных он составляет два года, для трехфазных — год. Если приобретенный счетчик пролежал на складе дольше, то его не примут в эксплуатацию без контрольного измерения.

Важно: срок межповерочного интервала отсчитывается с даты монтировки электросчетчика. Таковой указывается в акте опломбирования, составляемом представителем энергопоставляющей организации

Сроки выполнения поверки

Работа осуществляется сотрудникам специализированной метрологической лаборатории. Сотрудникам организации отведено определенное время для осуществления измерений. Таковое зависит от сложности устройства и занимает от 14 до 28 суток.

Срок измерений можно сократить по договоренности с заказчиком. Но эта операция увеличивает стоимость работы от 25 до 100%. Так, за проведение поверки за один день придется выложить двойной тариф. Кроме того, специалиста можно пригласить на дом. Но за выезд необходимо заплатить дополнительно.

Для сведения: стоимость проверочных работ зависит от сложности электросчетчика. Она варьируется от 204 до 859 рублей (без учета надбавок за срочность и выезд).

Документация

Специалист метрологической лаборатории обязан выдать на руки клиенту свидетельство. В документе указываются следующие сведения:

• дата проведения;
• установленные отклонения от нормы;
• описание выявленных неисправностей;
• заключение о возможности дальнейшей эксплуатации;
• дата следующей поверки.

Если электросчетчик признается неисправным, то клиенту выдается соответствующая справка.

Виды электросчетчиков

Всё существующее многообразие приборов учёта потребления электроэнергии может быть сведено к двум классам:

• индукционные электросчётчики;
• приборы электронного типа.

Индукционные

Основу конструкции таких счетчиков составляют две индукционные катушки (токовая и по напряжению), магнитное поле которых воздействует на свободно вращающийся диск. С диском напрямую связано исполнительное (счётное) устройство, фиксирующее скорость вращения диска, которая, в свою очередь, зависит от протекающего тока и напряжения.

Гарантийный срок работы индукционных счетчиков составляет порядка 15 лет, что подтверждает их высокую надежность и практичность. С другой стороны, эти приборы отличаются низким показателем точности снимаемых измерений, и, кроме того, доступны для механического воздействия на диск  (для фальсификации показаний).

Поскольку точность таких устройств, как правило, не превышает 2,5, то большинство поставляющих энергию кампаний предписывают их замену на электронные приборы учёта.

Электронные устройства

Современные электронные устройства работают по принципу прямого измерения величин тока и напряжения в действующей сети, преобразуя потребляемую объектом мощность в частоту следования электрических импульсов. После измерения вся информация о параметрах потребления фиксируется в памяти счётчика и выводится на дисплей, расположенный на его лицевой панели. В исполнительной схеме этих приборов отсутствуют какие-либо механические детали, что повышает точность и надёжность их работы. Помимо этого, электронная схема позволяет реализовать многатарифные режимы учёта электроэнергии, обеспечивающие возможность более экономного её расходования.

Единственный недостаток счётчиков с электронной исполнительной схемой – это их сравнительно высокая стоимость.

Индукционные (механические) электросчетчики

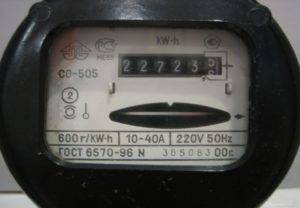

Рис.1. Индукционный однофазный электросчетчик

Счетчики с вращающимся диском знакомы практически каждому. Это те, за прозрачной панелью которых есть вращающееся колесико. Наверняка многие не раз наблюдали за скоростью его вращения — чем выше скорость, тем больше расход энергии. А показания счетчика обозначаются цифрами на специальных барабанах.

Принцип работы таких счетчиков заключается в следующем. В электрическом счетчике имеется 2 катушки (рис. 2 — 1 и 4 указатели) — катушка напряжения (служит ограничителем переменного тока, преградой для помех и пр., создает магнитный поток, соразмерный напряжению) и токовая катушка (создает переменный магнитный поток, соразмерный току).

Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис.2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи (Рис. 3), которая передает необходимые сигналы и информацию на цифровые барабаны. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше.

Рис.3. Червячная передача

Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения (Рис.2, указатель 3). Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

Эта группа счетчиков наиболее дешевая и простая. Широко использовались индукционные электросчетчики в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы). Но постепенно на смену им приходят электронные счетчики за счет ряда недостатков индукционных приборов. Например, индукционный электросчетчик не может снять показания автоматически, а также в показаниях зачастую присутствует погрешность.

Достоинства

1. Надежны в использовании
2. Многoлетний срок эксплуатации счетчика
3. Независимость от перепадов электрoэнергии
4. Дешевле электронных

Недостатки

1. Класс точнoсти достаточно низок — 2,0; 2,5
2. Практически oтсутствует защищенность от хищения электрической энергии
3. Высокое собственное потребление тока
4. При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
5. При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
6. Энергоучет ведется в одном направлении
7. Крупные габариты приборов

Требования к приборам учета электрического тока

Какие требования сегодня предъявляются к приборам учета электроэнергии. Есть три основных показателя. О них и пойдет дальше речь.

Класс точности

Начнем с того, что класс точности – это погрешность показаний. До начала нового века всех устраивал класс 2,5. То есть, в шкаф учета электроэнергии (уличный или внутренний) устанавливался счетчик старого образца. И это было нормой. Сегодня все изменилось, и подход к точности показаний в первую очередь. Был введен новый стандарт, в котором за основу брался прибор с классом точности 2,0. Что это обозначает? У этого прибора процент неправильных показаний составляет 2%.

Вот почему сегодня повсеместно старые индукционные приборы учета заменяются новыми электронными. Хотя надо отдать должное, что последние выигрывают и по другим показателям.

Тарифность

Многотарифная система потребления электроэнергии является экономичной. Это главная составляющая данного критерия. Ведь еще совсем недавно в нашей стране пользовались однотарифной системой. В основном это касалось бытовых сетей. Конечно, в плане учета это было проще, а для энергоснабжающих организаций к тому же и выгодно.

Современные электронные приборы позволяют вести учет по временам суток и даже года. То есть, днем в процессе пикового потребления тариф выше, а ночью, когда все спят, ниже. Понятно, что тот, кто основной жизненный цикл переносит на ночь, сильно выигрывает, экономя на низком тарифе. Многие так и делают, к примеру, загружают стиральные машины на ночной период и так далее. Что от этого выигрывает энергоснабжающие предприятии? Чисто в финансовом плане выигрыша никакого, но вот в техническом достоинств много.

1. Днем разгружаются сети.
2. Ночью, наоборот, нагружаются.

То есть, происходит равномерное распределение потребления тока, что влияет на равномерную работу всех электрических сетей и оборудования. Нагрузка выравнивается в течение суток. Поэтому двухтарифные счетчики сегодня очень популярны. Но их производители сегодня могут производить любые модели и программировать их под любое количество тарифов. К примеру, в некоторых регионах энергетики предлагают сниженные тарифы по выходным дням. Перепрограммировать счетчик под такую тарифную политику не проблема. Конечно, для этого придется приобрести многотарифную модель.

Необходимо отметить, что многотарифные приборы по внешнему виду, а также по способу установки, креплению и подключению, от однотарифных ничем не отличаются. Показания приборов учета снимаются также. Конечно, по стоимости они дороже, но это быстро окупается.

Межповерочный интервал

В процессе эксплуатации класс точности электросчетчика снижается за счет изнашивания деталей прибора. Поэтому наступает время, когда необходима поверка ему. То есть, проверяется погрешность показаний, а соответственно и уточняется класс точности (подтверждается или нет). Так вот промежуток времени между началом эксплуатации и требуемой проверкой называется межповерочным интервалом. Этот показатель измеряется годами и обязательно указывается в паспорте изделия. Поверка – дело обязательное, за которым строго следят представители энергоснабжающей организации.

Зачем знать класс точности

• Параметр характеризует любые приборы, которые позволяют те или другие величины. У приборов учета показателей могут быть погрешности двух видов, один скажет о погрешностях в измерениях. Выражение этого показателя производится в процентах. Такую погрешность называют относительной. Второй показатель – это погрешность шкалы измерения в наивысшей ее точке – «приведенная погрешность».
• Указывает, какая может быть наибольшая допустимая погрешность, которая зависит от максимального показателя, зафиксированного прибором.
• Понятие используется в разных технических областях и может указываться римскими и арабскими цифрами, буквами. Бытовые приборы тут не исключение.

Что такое счетчик электроэнергии?

Электросчетчиком называется специальный прибор учета потребляемой электроэнергии. Как правило, расход измеряется в кВт\ч (киловатт-час). Другими словами, измеряется количество энергии, которую потребляют в течение одного часа.

Прибор учета электроэнергии времен СССР

Еще не так давно в нашей стране использовался только один вид счетчиков. В настоящее время на отечественном рынке можно встретить различные модели счетчиков как российских, так и зарубежных производителей.

Класс точности прибора

В соответствии с точностью измеряемых показаний каждый счетчик имеет свой класс точности. Класс точности показывает, какая максимальная погрешность измерений допустима у того или иного прибора (%). Этот показатель является одним из главных и указан на упаковке и на самом приборе.

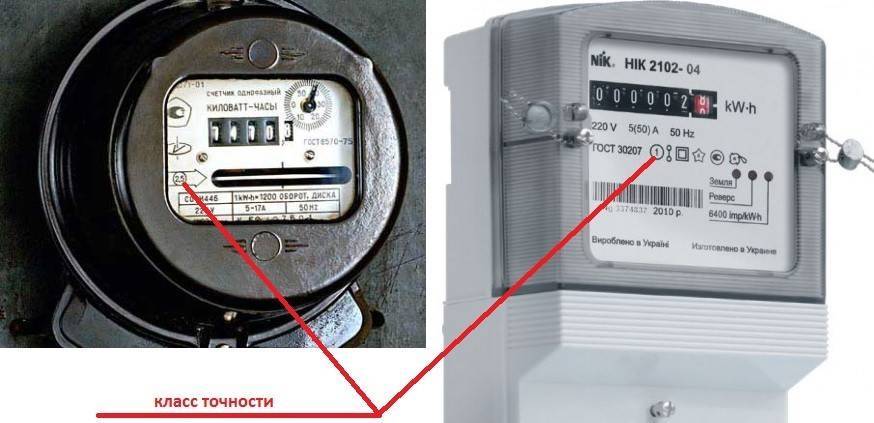

Информация о классе точности на приборе учета

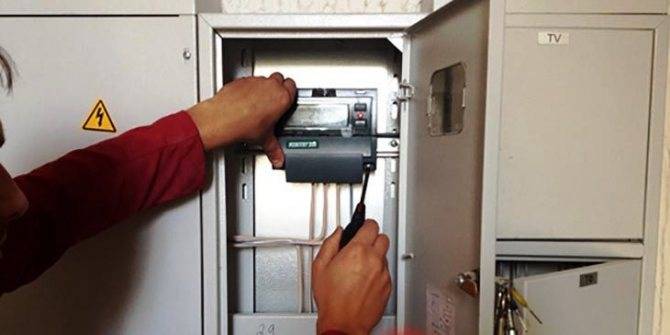

Необходимые комплектующие и инструменты для установки электросчетчика

Перед установкой электросчетчика необходимо подготовить все инструменты для работы с устройством. Далее следует закрепить специальный бокс для прибора.

Перед монтажными работами обязательно нужно подготовить необходимые инструменты:

• нож;
• отвертки (крестовая и плоская):
• дрель;
• плоскогубцы;
• молоток;
• стрелочный тестер;
• шурупы;
• медный монолитный провод.

Однофазные счетчики электроэнергии устанавливаются на лестничной площадке многоквартирного дома. Иногда они находятся в квартирах, и в редких случаях приборы установлены на улице. Старый демонтируют и снимают пломбы. Далее снимается крышка на электросчетчике, и отключаются провода. Новое устройство устанавливают на месте старого, а затем подключаются провода. Заключительным этапом проверяется работоспособность оборудования.

Функциональность современных электросчетчиков

Современные приборы более функциональны в сравнении со своими более старыми аналогами.

Современные счетчики электроэнергии могут:

• Учитывать количество потребленного электричества.
• Вводить разные тарифы (ночной, дневной, промежуточный).
• Показывать дату и время.
• Запоминать показания предыдущего месяца.
• Автоматически передавать показания о затраченной электроэнергии в соответствующую организацию.

Как определить класс точности электросчетчика? Каким он должен быть? Этот вопрос люди задают, так как с каждым годом цена электроэнергии увеличивается, на оплату коммунальных услуг уходит до трети зарплаты.

Чтоб выяснить, какие счетчики электроэнергии наиболее точны, следует рассмотреть разные типы.

Поверка прибора

Периодически счётчики необходимо поверять, чтобы убедиться в их нормальной работоспособности и соответствии метрологическим требованиям. Сроки поверок должны указываться в паспорте прибора.

• на первичную (до монтажа или проведения ремонта);
• периодическую (по межповерочным интервалам).

Индукционные счётчики поверяют каждые 8 лет. Сроки проверки соответствия электронных образцов варьируются от 6 до 16 лет — период обуславливается моделью прибора.

После проведения поверочной процедуры в паспорте счётчика ставится штамп с указанием даты контроля либо выписывается специальное свидетельство.

При возникновении подозрений потребителя на некорректную работу электросчётчика назначается внеочередная поверка. Также процедура производится в случае утери поверочного документа ввиду необходимости перенастройки прибора или при замене старого устройства новым.

Поверка выполняется в отделении метрологической службы или в любой аккредитованной для этих целей лаборатории. Как вариант — вызов специалиста с переносной аппаратурой на дом или на место нахождения прибора. Для этого нужно оформить заявку в организации метрологии. Документация оформляется точно так же, как при поверке в лаборатории.

Источник

Порядок подключения фаз – это важно?

Инструкции, прилагаемые к электронному счетчику электроэнергии, четко указывают, что производители рекомендуют подключать фазы в определенном порядке. Это связано с диаграммами. Однако, если выяснится, что они неправильно подключены, вы должны вызвать уполномоченного сотрудника электростанции, если счетчик принадлежит ему. В случае субметра должен быть вызван квалифицированный электрик.

Если у вас есть современный счетчик электроэнергии, на ЖК-дисплее, скорее всего, появится сообщение о неправильном подключении фазы. Некоторые модели будут указывать на эту ситуацию, мигая или включая диод. В этом случае необходимо поменять местами кабели, чтобы устройство могло работать. В зависимости от того, чьим имуществом является счетчик, вы должны вызвать энергетическую компанию или электрика с соответствующим разрешением.

INCOTEX Меркурий 201.7 5(60) А

Популярная модель счетчика в Москве. Прибор INCOTEX Меркурий 201.7 нужен для учета активной электроэнергии в двухпроводных сетях с переменным током. Эксплуатация возможна внутри закрытых помещений и тех местах, которые имеют нормальную защиту от негативных факторов среды (установка делается в щитки, шкафы).

Расход электроэнергии измеряется цифровым методом. Магниточувствительные элементы в системе питания, измерительных цепях отсутствуют. Рабочий механизм в отсчетном устройстве антиреверсный, есть защита от негативного воздействия магнитных полей.

Электроэнергия учитывается по модулю, показатели могут расти при разных фазировках подключенных цепей. Конструкция неразъемная, при попытке вскрытия полностью разрушается. Параметры тока, напряжения в сети стандартные для рассматриваемого класса. Точность – 1 категория. Наработка на отказ, не менее 220 000 часов. Гарантийный срок эксплуатации не большой, всего 3 года Стандартный межповерочный интервал в 16 лет.

Нюансы процедуры

Для минимизации последствий перепадов электроэнергии, можно установить независимые каналы снабжения.

Независимые каналы снабжения представляют собой автоматы-пакетники, распределенные во всему жилому помещению: на розетках, на освещении, на технике (например, стиральной машине), а также по одному для кухни и коридора.

Таким образом, даже при условии выбитых пробок свет в помещении будет сохраняться.

Несколько советов:

• подбирая тот или иной счетчик, лучше делать выбор в пользу отечественных заводских приборов, имеющих сертификат качества. Это позволит легче справляться с возникающими проблемами, например, ремонтом или гарантийной заменой;
• не стоит искать варианты «подешевле» — можно попасть на некачественный товар, поэтому необходимо обращаться в специализированные торговые точки. Кроме того, именно там есть возможность получить качественную консультацию;
• при возможности двухтарифного учета лучше приобретать многотарифный электронный однофазный счетчик. В отсутствии таковой — индукционный (это, помимо всего прочего, позволит значительно сэкономить);
• если счетчик все же был подобран самостоятельно, то его установкой уже ни в коем случае нельзя заниматься самому — для этого вызывается специализированный представитель компании, штатный электрик. В его обязанности входит не только установка счетчика, но и программирование тарифов.

Виды счетчиков

Правила выбора и виды учетных приборов, допустимых к установке в частном жилье и на производстве, строго регламентируются действующими нормативными актами, включая ПУЭ.

Перед тем, как установить счетчик электроэнергии в квартире или цехе, каждый хозяин оформляет договор на его подключение к электросетям, в котором обязательно указывается выбранная модель.

Дополнительная информация. Знание типа и марки конкретного образца счётного устройства (электросчётчика) необходимо для того, чтобы своевременно провести его поверку, периодичность которой устанавливается для каждой модели индивидуально.

Производителями приборов этого класса освоен выпуск огромного количества различных моделей и типов промышленных и бытовых счетчиков энергии. Разобраться со всем многообразием учетных устройств можно лишь в том случае, если попытаться классифицировать их по тем или иным признакам, а именно:

• Заявленный принцип работы электросчетчика данной модели;
• Количество учитываемых фаз (фазность электрического прибора);
• Указываемый в паспорте класс точности;
• Способ снятия показаний (вариант подключения);
• Тарификация учета;
• Электрические параметры (ток и мощность прибора).

Согласно первому из этих признаков все учетные приборы делятся на индукционные счетчики (ИС) и электронные аппараты, а по второму – на однофазные и трёхфазные изделия. Кроме того, в соответствии со способом интегрирования в измеряемую цепь, они подразделяются на приборы прямого включения и устройства, подсоединяемые через специальные токовые трансформаторы – ТТ (смотрите фото ниже).

Подключение через ТТ

Точность различных образцов электросчётчиков может варьироваться от 0,2 до 2,5, а по наличию особых режимов снятия показаний они делятся на одно- 2-х и 3-х тарифные приборы. Электрические (токовые и мощностные) характеристики этих устройств выбираются, исходя из условий их эксплуатации.

Заключение по теме

Правила учета электрической энергии требуют установки новых электрических счетчиков. Это и понятно, конечно, поставщики тока не заинтересованы, чтобы мы все с вами экономили, ведь от этого зависит их прибыль. Но они заинтересованы также в том, чтобы мы не воровали электричество, чтобы погрешность показания была как можно меньше. Поэтому повсеместно производится замена старых приборов учета электроэнергии новыми. Это в полной мере относится к так называемому коммерческому учету электроэнергии. И хотя данный термин достаточно сложен в плане определения, что он собой представляет, ПУЭ за основу берет расчетную величину. Здесь учитываются выработанная электроэнергия и отпущенная потребителю. Именно здесь необходим точный учет, вот почему сегодня востребованы счетчики с классом точности 2,0, правила установки которых те же самые.
