Особенности внутренних блоков сплит-систем, их размеры и крепления

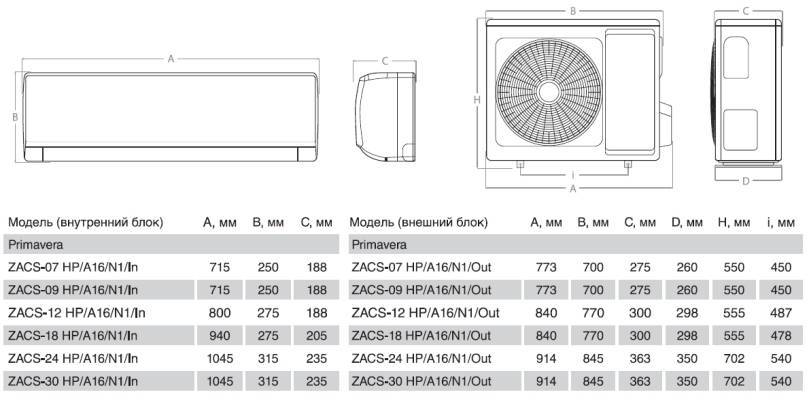

Стандартные размеры кондиционеров (высота, ширина, глубина)

Кондиционеры подразделяются на три основных категории:

  • промышленные;
  • полупромышленные;
  • бытовые.

Дополнительно разделяются на устройства по мощности:

  • малой;
  • средней;
  • высокой.

Стандартные блоки кондиционеров имеют прямоугольную форму, размер которой зависит от показателей высоты, глубины, а так же ширины.

Внутренний блок

Минимальные размеры внутреннего блока среднестатистической сплит-системы сводятся к следующим показателям:

  • высота — 24-28 см;
  • ширина — 70-80 см;
  • глубина — 18-25 см.

Как правило, бытовые сплит-системы оснащены прямоугольным внутренним модулем. В некоторых случаях производители отходят от среднестатистических показателей в особенных моделях. Например, в продаже можно встретить настенные кондиционеры, которые имеют глубину внутреннего блока 18-20 см, ширину — от 85 до 90 см, а высота может достигать 30-33 см.

В других случаях изменённые характеристики высоты-глубины-ширины обоснованы нестандартной формой внутреннего блока. К примеру, в продаже встречаются кондиционеры с вертикальным расположением, длина и ширина внутреннего модуля которых приравнивается к показателям 0.5-1 метр включительно.

Так же в продаже попадаются кондиционеры колонного типа, которые монтируются у пола. Высота таких сплит-систем составляет до 1,50 метра включительно, а показатели глубины и ширины составляют 70-80 см.

Внешний блок

На размер внешнего блока влияет его форма. Чаще всего внешний модуль выполнен либо в квадратном, либо в прямоугольном исполнении.

То есть показатели габаритности внешнего блока напрямую зависят от производительности, а значит итоговой мощности сплит-системы. Таким образом, маломощные, компактные кондиционеры располагают внешним блоком:

  • высота варьирует от 42 до 60 см;
  • ширина — в пределах 66-80 см;
  • глубина — от 23 до 30 см.

Средние по производительности и мощности сплит-системы имеют внешний блок, высотой до 70 см. Ширина — примерно 85 см. Глубина — 30 см.

Наиболее мощные и производительные сплит-системы оснащены внешними блоками высотой до 65 см, шириной — в пределах 80-86 см, а глубиной — от 30 до 32 см.

Мобильная сплит-система

Мобильные кондиционеры приравниваются к сверх-лёгкой категории, и способны стабилизировать температурный режим исключительно в небольших помещениях. Длина таких сплит-систем не превышает 70 см.

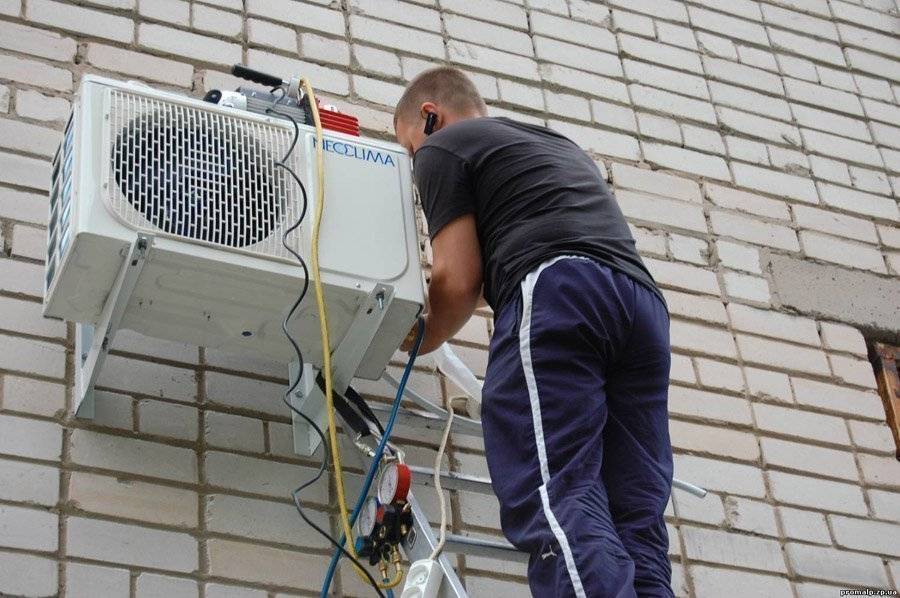

Процесс установки

Пошаговая инструкция монтажа внешнего блока кондиционера:

  1. Производится разметка расположения блока на стене, отверстий и каналов для магистральных линий. Учитываются ключевые параметры, про которые говорилось выше.
  2. В стене делаются отверстия для кронштейнов.
  3. В стене проделывается отверстие для коммуникаций. В отверстие закладывается короб, в который укладывается фреоновая и дренажная магистраль, электрическая проводка.
  4. Закрепляются кронштейны. Для их фиксации используются анкерные болты или дюбеля с «глухарями». На кронштейны монтируется блок. Производится его фиксация болтами.
  5. Проверяется прочность, надёжность и устойчивость.
  6. С фреоновых трубок снимается фаска, и производится развальцовка. Трубки подсоединяются к блоку.
  7. В ККБ заводятся провода. Отмеряется их оптимальная длина, они зачищаются и подключаются в клеммную колодку. Подключение каждого провода производится в соответствии с электрической схемой, которая должна прилагаться к техническому паспорту устройства.
  8. После установки внутреннего блока к ККБ подсоединяется вакуумный насос, с помощью которого производится осушение и откачка воздуха из магистралей и внутренних элементов блока.
  9. Надевается защитный короб.
  10. Ёмкость для хладагента заполняется фреоном. Производится тестовый запуск оборудования, проверяются режимы и правильность работы.

Устройство внутреннего и внешнего блоков сплит системы

Если внешний блок соединен с одним внутренним, эта конструкция называется моносплит-системой. При наличии нескольких внутренних блоков (до семи) с одним внешним — мультисплит-системой. Рассмотрим, как устроена сплит система, а также плюсы и минусы сплит систем для охлаждения воздуха.

В устройство внешнего блока сплит системы входят компрессор и механизмы для подачи, очистки, нагревания воздуха и других функций, которые зависят от типа сплит-системы. Наружный блок сплит системы, как правило, монтируют на кронштейны, закрепленные на наружной стене дома, однако он может быть установлен на чердаке, в подвале и других местах, с тем чтобы обеспечить поступление в конденсатор более холодного воздуха.

Через отверстие в стене диаметром 40—60 мм внешний блок связывают с внутренним. После прокладки коммуникаций (это медные трубки, покрытые термо-флексом, пластиковая дренажная трубка и электрокабель, вместе образующие фреоновую трассу) отверстие герметизируют.

В устройство внутреннего блока сплит системы входят теплообменник и роторный вентилятор. Поскольку все комплектующие, способные производить шум, перенесены во внешний блок, внутренний функционирует почти бесшумно (24—26 дБ).

Кроме того, это позволяет придать компактность внутреннему блоку и органично вписать устройство в интерьер, тем более что его дизайн можно подобрать практически под любое оформление помещения.

Кроме основных функций, сплит-системы могут выполнять и добавочные, среди которых таймер, дистанционное управление (пульт с дисплеем), различные фильтры, подогрев воздуха.

Все перечисленное — безусловные плюсы сплит-систем, недостатками же сплит систем являются высокая стоимость агрегата; невозможность самостоятельного монтажа (за это придется заплатить отдельно); отсутствие подачи свежего воздуха (даже самые мощные системы обеспечивают всего лишь 10% свежего воздуха).

Сплит-системы эффективно работают на площади от 15 до 140 м2.

Они производятся в нескольких модификациях:

  • настенные мощностью 1,5—5 кВт;
  • напольно-потолочные мощностью 4—9 кВт;
  • колонные мощностью 4—14,5 кВт;
  • кассетные мощностью 5—15 кВт;
  • многозональные.

В быту обычно используют настенные сплит-системы, остальные относятся к полупромышленным и промышленным системам кондиционирования.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Размеры внешнего блока кондиционера

Если рассматривать производительность «сплита» до 2,7 кВт, то высота внешнего блока примерно составит 42-60 см. В среднем эта цифра будет иметь значение около 50 см. Вам может потребоваться высота «лапки» кронштейна – обычно 7 см.

Ширина (без «выступающих» за корпус кранов) обычно 66-80 см. Учитывая свой опыт, предлагаю за среднее значение взять расстояние в 70 см. Глубина небольших кондиционеров обычно составляет 23-30 см.

Таким образом, мы получили примерные габариты внешнего блока:

  • высота 50 см.;
  • ширина 70 см. (учитывайте, что сервисные краны «выступают» за корпус дополнительно на 6 см.);
  • глубина 27 см.

Дополню эти цифры расстоянием между внешним блоком и стеной здания — в среднем 15 см. С учетом такого отступа, внешний блок расположится на расстоянии 42 см. от стены (облицовки) дома.

Для наглядности представим средние габариты внешних блоков для бытовых кондиционеров в виде таблицы.

Ориентируясь на эти цифры, не забываем про разнообразие климатической техники. Если место под наружный блок у вас ограничено, то перед покупкой устройства все же уточняйте размеры для конкретной модели кондиционера.

Часто, во время ремонта, многие задумываются об установке сплит-системы и планируют дизайн комнат под размер кондиционера. Внутренний блок данного устройства необходимо разместить таким образом, чтобы он не только был правильно расположен, но и наиболее гармонично смотрелся в задуманном интерьере.

Приобретение и выбор самого кондиционера часто планируется ближе к окончанию ремонта, а и подвести «питание» нужно уже сейчас. Так вот для таких случаев и написана данная статья. В ней мы подробно рассмотрим, какие расстояния необходимо учесть для последующего монтажа, и выявим наиболее универсальные размеры внутренних блоков (настенных бытовых устройств).

Вначале сразу хотим предупредить, что бывают «нестандартные» модели кондиционеров, которые могут иметь уникальные размеры и характеристики. И поэтому данную статью не стоит воспринимать как 100% универсальную.

Основополагающие понятия

Кассетный кондиционер – разновидность сплит-системы, отличающейся от конкурентов разделенной схемой кондиционирования внутреннего пространства. Конструкция таких устройств подразумевает внешний и внутренний блоки, обладающие специфическими возможностями.

Такой подход экономит жилое пространство, деньги, выделенные на монтажные работы, но главное – характеризуется низким шумовым фоном (конденсатор вынесен наружу).

Видимая часть внутреннего блока кассетного кондиционера

Система рассчитана на встраивание внутреннего блока в подвесной потолок. Габариты составной части позволяют – 0.5 х 0.5 метра при высоте 20-35 см.

Правила установки внешнего элемента климат-устройства

Внешний блок климатической сплит-системы

Строгим регламентом определяется также монтаж кондиционеров на фасаде здания. Учитываются такие факторы, как:

  • Монтажные крепления устанавливаются с запасом прочности, в 2-3 раза превышающем вес устройства. Монтируется анкерными болтами.
  • Внешняя поверхность здания должна быть гладкой, прочной. Крепеж к обветшалой стене исключен. Под действием вибрационной силы крепления расшатаются, устройство может упасть.
  • При установке кондиционеров на фасаде необходимо учитывать его отделку. Если он утеплен пенопластом, или сконструирован вентилируемый фасад, необходимо убедиться, что крепления монтируются к самой стене, а не к фасадной отделке.
  • Между стеной и климат-устройством должно оставаться расстояние не менее 10 см, от любого объекта вверху него – также не менее 10 см. Так обеспечивается естественная циркуляция воздушного потока вокруг, позволяя ему вовремя охлаждаться.
  • Крепеж проводится с учетом дальнейшего беспрепятственного доступа для проведения технического обслуживания.
  • Размещается строго горизонтально во всех плоскостях с целью организации правильного свободного перемещения фреона по охлаждающему контуру.

Схема установки внешнего блока сплит-системы на фасаде здания

От земли расположение не ниже 1,8-2 м, желательно в защитной обрешетке.
При монтаже на верхних этажах имеет смысл подумать о размещении системы на крыше дома. Это позволит избежать вызова промышленных альпинистов

Важно помнить, максимальное расстояние между элементами сплит-системы – 15 м.
Рекомендуется устанавливать на незастекленных балконах, лоджиях, что значительно убережет климат-устройство от механических повреждений, неблагоприятных атмосферных условий.
Монтаж внутри застеленного балкона крайне нежелателен из-за недостаточной конвекции воздушного потока, так необходимой наружному элементу сплит-системы.

Правила установки кондиционеров на фасадах зданий общие, применимы для всех сплит-систем в одинаковой мере.

Особенности монтажных работ, практическое использование

Установка кассетного кондиционера условно делится на следующие этапы:

  1. Монтаж наружного и внутреннего блоков.
  2. Прокладка воздуховодных магистралей и налаживание электропитания устройства.
  3. Установка управляющего щитка (в случае промышленного использования).
  4. Тестовый запуск и «подгонка».

Наружная часть не вызывает проблем с монтажом, а внутренняя требует сноровки. Лучшее решение – совмещение натяжки потолка с установкой кондиционера.

Кондиционирование больших помещений требует стационарного щитка соответствующих габаритов (здесь не обойтись переносным пультом).

Главное предназначение устройства полупромышленного класса – поддержание температурного режима в помещениях с большой квадратурой. Оптимально использовать кассетную разновидность в:

  • торговых центрах;
  • общепите;
  • галерейных и музейных комплексах;
  • промышленных предприятиях (цехах).

Декоративная панель прекрасно дополнит любой интерьер

Более продвинутые системы способны ионизировать и увлажнять воздух внутри помещения.

Выбор места для установки блока

Обычно при выборе оптимальной точки для монтажа кондиционеров снаружи пользователи сталкиваются с проблемами совмещения удобства эксплуатации и защиты модуля. Например, расположение блока на высоте является наилучшим вариантом с точки зрения его безопасности, но в таком случае усложняется и доступ к кондиционеру с целью ухода. Неплохим решением может стать размещение модуля на стене возле оконного проема или лоджии. При этом надо учитывать и другие нюансы, среди которых отсутствие прямых лучей солнца и разрешение на установку со стороны соседей, поскольку шумный агрегат может доставить неудобства людям, проживающим на этом же уровне здания.

Кроме того, вырабатывает конденсат, который будет каплями стекать вниз. Соответственно, придется договариваться и с соседями на нижних этажах. В случае удачного согласования места установки блока с другими жильцами можно приступать к непосредственным монтажным операциям. Кстати, еще одним условием для инсталляции наружного блока является возможность прокладки коммуникаций в стене.

Габаритные размеры внутреннего блока, которые нас интересуют в первую очередь

  • длина блока. Наиболее стандартная длина внутренних блоков 700-800 мм. Немного реже встречаются до 900 мм. По личному опыту в расчет лучше всего взять среднюю длину 770 мм.
  • высота блока. Чаще всего эти размеры лежат в пределах 250-290 мм. Для планирования будем учитывать 270 мм.

Глубина нас не сильно интересует (170-240 мм). Таким образом, мы выявили усредненный размер внутреннего блока 770 x 270 мм
.

Расстояния от стен и потолка

  1. Кондиционеры «on/off». Кабель выводим таким образом, чтобы он, впоследствии, находился под внутренним блоком (левее на 300 мм. и ниже на 100 мм. от центра блока
    ).
  2. У большинства

Составляющие части внутреннего и наружного блока

Согласно закону сохранения энергии для того, чтобы обеспечить охлаждение воздуха в пространстве комнаты, необходимо обеспечить отвод тепла, полученного в результате фазового перехода. Чтобы понять, как устроен кондиционер, необходимо рассмотреть основные узлы, входящие в состав внутреннего и наружного блоков устройства.

Современные кондиционеры оснащаются электронным блоком управления, который позволяет обеспечивать необходимый температурный режим, задавая требуемые технические характеристики кондиционера. Рассмотрим устройство наружного блока кондиционера.

Устройство наружного блока

В его состав входят такие узлы и механизмы, как:

  1. фильтр для фреона;
  2. компрессор;
  3. вентилятор;
  4. конденсатор;
  5. четырехходовой клапан, устанавливаемый для изменения направления движения фреона в моделях, работающих и на охлаждение и на нагрев;
  6. плата управления, которая располагается в наружном блоке в инверторных моделях устройств, в других модификациях электроника размещается во внутреннем блоке;
  7. штуцеры для подключения трубок из меди, обеспечивающие соединение внешнего и внутреннего блока;
  8. крышка для обеспечения защиты электрических разъемов и штуцеров.

Размеры наружного блока кондиционера зависят от его мощности и производительности, например при мощности 2,7 кВт, высота устройства будет в пределах 42–60 см, при ширине 66–80 см и глубине 23–30 см. Однако более точные параметры, с учетом присоединительных размеров лучше уточнить у консультанта при приобретении изделия.

Далее приведено описание устройства внутреннего блока кондиционера.

Устройство внутреннего блока

В его состав входят такие узлы, как:

  1. Передняя панель, имеющая возможность легкого демонтажа для проведения технического обслуживания, представляет собой решетку из пластика, откуда кондиционер берет воздух для направления внутрь блока.
  2. Вентилятор, обеспечивающий циркуляцию прошедшего очистку, нагрев или охлаждение воздуха.
  3. Сетка из пластика, выполняющая функцию фильтра, обеспечивающего отделение механических и биологических примесей, находящихся в воздухе.
  4. Фильтры тонкой очистки, обеспечивающие удаление из подаваемого воздуха патогенных микроорганизмов, пыли, неприятных запахов.
  5. Испаритель для передачи тепла холодному фреону и его испарению, при котором подаваемый через конструкцию воздух нагревается или охлаждается.
  6. Плата управления с микропроцессором.
  7. Горизонтальные и вертикальные жалюзи, обеспечивающие движение воздуха в необходимом пользователю направлении.
  8. Соединения из штуцеров, к которым монтируются трубки из меди, обеспечивающие соединение внутреннего и внешнего блока.

Размеры внутреннего блока кондиционера определяются площадью помещения, в котором необходимо обеспечить охлаждение воздуха. Например, для помещения площадью 25 м² достаточно использования устройства мощностью 2,7 кВт, для которого усредненная длина внутреннего блока составляет 77 см, а высота может колебаться в пределах 25–29 см.

Таким образом, создание комфортных условий осуществляется во внутреннем блоке, устанавливаемом в подготовленную нишу из гипсокартона или подвесной потолок помещения. Принцип работы кондиционера на обогрев отличается тем, что в этом режиме обеспечивается движение фреона в обратном направлении. Он может реализовываться в конструкциях сплит-систем или многочисленных моделях тепловых насосов.

Специалисты подчеркивают, что сам по себе кондиционер не создает ни холода, ни тепла, он обеспечивает перемещение энергии из внешней среды внутрь комнаты, предварительно охлаждая либо нагревая его. Основными характеристиками кондиционеров считается их холодопроизводительность и мощность охлаждения, выражаемая в количестве кВт, которое необходимо затратить на обогрев площади комнаты. При этом для помещения с высотой потолков 2,5–3м 1 кВт способен обеспечить холодом комнату площадью 10 м².

Список источников

  • www.xiron.ru
  • VentilyaciyaDom.ru
  • vodakanazer.ru
  • stroy-podskazka.ru
  • sovet-ingenera.com
  • aiare.ru
  • StrojDvor.ru

Рекомендации по подведению шнура питания

Несколько советов:

  1. Кабель лучше выводить так, чтобы он проходил под внутренним модулем как минимум на 30 см левее и на 10 см ниже центрального блока.
  2. Большинство современных кондиционеров инверторного типа использует систему питания, вмонтированную непосредственно к внешнему блоку.
  3. В случае невозможности определиться с моделью кондиционера заранее — хорошим выходом будет провести запасной межблочный провод.
  4. После финального монтажа необходимо избегать сверления в местах проведения проводки.
  5. Недопустимо изгибать шнур питания под каким-либо углом, в противном случае риск технической неисправности будет увеличен в несколько раз по фактору перетирания контактов.

Какие параметры нужно учитывать при выборе

Производительность

В это понятие входит производительность по холоду (в режиме охлаждения) и теплу (в режиме нагрева), а также диапазон уличных температур, при которых кондиционер будет эффективно работать. Поэтому, выбирая сплит-систему, вы должны заранее решить, как именно вы собираетесь её использовать:

  • для охлаждения воздуха или же ещё и для обогрева в холодное время года;
  • круглогодично или по сезонам (например, летом на даче);
  • в качестве основного или дополнительного отопительного устройства.

Для сезонного использования подходят практически все кондиционеры. А вот с отоплением у них дело может обстоять не так хорошо. Об экономичности и температурных режимах работы устройства можно узнать из описания производителя. Производительность по холоду (теплу) указывается для кондиционеров в киловаттах или в британских термических единицах в час, БТЕ/ч. Эти величины легко сопоставимы: 1 Вт равен 3,412 БТЕ/ч.

Необходимая производительность по холоду и теплу вычисляется для каждого конкретного помещения, исходя из его объёма, площади окон, степени инсоляции, наличия в помещении источников выделения тепла и ряда других величин. Упрощённо принимают рекомендуемую производительность равной 1 кВт на 10 м² площади помещения.

Энергоэффективность

Сейчас в Европе (а заодно и у нас) перешли к более простой и понятной системе обозначений энергоэффективности, от А+++ до F. Самые экономичные сплит-системы, например, при мощности охлаждения 2500 Вт потребляют всего около 500 Вт электроэнергии; модели А+++ есть в ассортименте Panаsonic, Fujitsu, Haier, Daikin, LG, Samsung и некоторых других производителей.

При редком использовании энергоэффективность кондиционера не имеет особого значения. Но при круглогодичной эксплуатации энергии потребляется много (например, устройство мощностью 2 кВт, работая в год 200 дней по 8 ч, израсходует 3200 кВт/ч, примерно на 16 тыс. руб. по нынешним тарифам), и экономичный кондиционер вполне может окупить затраты на приобретение довольно быстро.

Температурный режим работы

Для кондиционера указывается минимальная уличная температура, при которой он может работать в режиме охлаждения и в режиме обогрева. Большинство моделей способны работать при уличной температуре не ниже –10…–15 °С. Есть, однако, и модели, специально адаптированные к российским условиям, способные работать в режиме обогрева при уличных температурах до –20 °С и даже до –30 °С. Подобные модели есть в ассортименте Fujitsu (серия Airlow Nordic), Panasonic (серия «Эксклюзив»), Ballu (серия Серия Platinum Evolution DC inverter), Mitsubishi Electric.

Однако существует разница между минимальной уличной температурой, при которой кондиционер способен работать в принципе, и минимальной температурой, при которой он работает более-менее эффективно. Та же серия «Эксклюзив» у Panasonic способна функционировать и при –30 °С, но эффективная работа у неё будет только при уличной температуре –20 °С или выше. Важна именно минимальная температура, при которой кондиционер будет эффективно работать, и на эту характеристику надо ориентироваться при выборе кондиционера для круглогодичной эксплуатации.

Уровень шума

Растёт востребованность максимально тихих кондиционеров. Так, например, уровень шума моделей в серии Deluxe Slide (Fujitsu) составляет 21 дБА, в сериях ARTCOOL Mirror (LG) и Platinum Evolution DC inverter (Ballu) — всего 19 дБА. Для сравнения: минимальный допустимый уровень шума для жилых помещений в ночное время составляет 30 дБА.

В большинстве случаев низкий уровень шума обеспечивается за счёт инверторной системы управления мотором компрессора.

Почему важна инверторная технология

Инверторная технология позволяет изменять частоту вращения двигателя компрессора. В обычном кондиционере компрессор работает всегда на одной мощности, а необходимая производительность по холоду и теплу достигается за счёт постоянных включений и выключений компрессора. Такой режим работы ведёт к сильному износу оборудования, кроме того, включение компрессора на полную мощность сопровождается заметным шумом. Инверторные кондиционеры экономичны, работают практически бесшумно и износоустойчивы (и, соответственно, будут служить долго). Поэтому, несмотря на более высокую стоимость, такие кондиционеры постепенно вытесняют традиционные модели.

Внешний блок в мульти-системах

Концепция технической реализации сплит-системы предусматривает возможность использования в одном комплексе нескольких внутренних модулей, которые обслуживаются одним наружным блоком. В отличие от стандартных конфигураций, внешний модуль такой системы имеет инженерные отличия. Для интеграции в мульти-систему его комплектуют дополнительным термостатом, который позволяет эффективнее управлять настройками вентилятора и компрессора. В свою очередь, внутренний блок кондиционера выступает источником информационных сигналов, определяющих управление наружного модуля. То есть пользователь с помощью дистанционного пульта обращается к панели внутреннего блока, а тот, в свою очередь, по цифровому каналу регулирует систему перепускных коммуникаций на фреоновой магистрали.

Типы

Начать обзор уместно с высоконапорных кондиционеров канального формата. Такие аппараты могут создавать избыточное давление до 0,25 кПа. Потому получается обеспечить проход воздуха даже в крупные помещения с обильным разветвлением. Сюда относятся:

  • залы;
  • вестибюли коммерческих зданий;
  • торговые комплексы;
  • гипермаркеты;
  • офисные центры;
  • рестораны;
  • учебные заведения;
  • медицинские учреждения.

Некоторые высоконапорные системы могут работать с притоком свежего воздуха. Подмешивание добавочной воздушной массы – достаточно трудная в инженерном плане задача. Подавляющее большинство выпускаемых сейчас аппаратов рассчитаны только на рециркуляцию. Чтобы комплекс работал с приточной вентиляцией, приходится использовать специальные подогреватели поступающего воздуха. Особенно важна такая опция в российских условиях, и чем дальше на север и восток, тем это требование значимее.

Суммарная мощность нагревательных элементов достигает иногда 5-20 кВт. На это значение влияет не только климатическая характеристика местности и требуемый тепловой режим, но и число устанавливаемых модулей. Потому приходится использовать мощную проводку, в противном случае велик риск если и не пожаров, то постоянных сбоев. Канальные сплит-системы со средним воздушным напором не могут гарантировать напор более 0,1 кПа.

Низким считается напор, не превышающий 0,045 кПа. Системы, рассчитанные на такие параметры работы, находят применение преимущественно в гостиничной сфере

Вводится важное требование: каждый воздушный рукав должен быть не длиннее 0,5 м. Потому получится охладить или подогреть воздух в каком-то одном некрупном помещении и не более. По некоторым классификациям, порогом низкого давления признается 0,04 кПа

По некоторым классификациям, порогом низкого давления признается 0,04 кПа.

Поломки и неисправности

Как и любой другой прибор, наружный блок кондиционера может сломаться. При низких температурах зимой применение кондиционера без зимнего комплекта может привести к поломке компрессора. Внешний блок под воздействием внешних природных факторов сильно охлаждается и обмерзает. В таких условиях во внешнем блоке не может закипеть фреон. Жидкий хладагент попадает в компрессор, что и приводит к его поломке.

Чтобы избежать поломок компрессора от обмерзания внешнего блока, следует устанавливать зимний комплект или применять прибор в соответствии с техническими указаниями: обогревать помещение только осенью и весной при положительных температурах на улице.

Ещё один возможный вид механических поломок — выход из строя вентилятора, который нагнетает воздух в агрегат. Причиной преждевременного износа вентилятора может стать попадание внутрь блока грязи и пыли.

Неисправности в электронике связаны с выходом из строя плат управления и регулирования работы. Могут возникнуть проблемы с целостностью электрических сетей.

В заключение

В процессе эксплуатации сплит-системы пыль оседает на крыльчатке вентилятора, где образуется «шуба» грязи. Это препятствует прохождению потока воздуха при обдуве испарителя. Последний обмерзает, а пользователь не получает нормального холода и интенсивного воздушного потока.

Чистка вентилятора внутреннего блока кондиционера требуется и в том случае, когда вы увидели черные хлопья, вылетающие из прибора. Это говорит о том, что количество грязи настолько велико, что она не удерживается на внутренних узлах. В качестве профилактики время от времени вы можете демонтировать вентилятор и промывать его химическими средствами. Но не все модели позволяют легко извлекать эту часть системы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
