Как сделать отвод воды на участке своими руками

Устройство ливневой системы

Это даст возможность не образовываться застоям воды, а сразу же стекать. Воронки могут быть разного диаметра. Если сливная система не предусмотрена, рядом со зданием следует поместить лотки, в которые и будет стекать воды по трубам. Если нет и лотков, то вода будет стекать по отмостку.

Важно! При установке быть соответствие всем требованиям ливневой канализации в многоэтажном доме СНиПу

Воронки и водоотвод

Самый важный элемент системы отвода воды – это воронки. На них будет направляться поток воды. Такие изделия изготавливают из разных материалов и бывают двух видов:

Каждая из них служит для определенных целей. К примеру, для установки на горизонтальную крышу асфальтного типа нужно использовать плоскую воронку, а для наклонной кровли – колпаковую. Для использования на плоских крышах лучше использовать чугунные воронки, так как они отлично фильтруют воду от листьев и мусора.

Чугунные воронки состоят из таких элементов:

• Съемная крышка с отверстиями.
• Решетка из чугуна в форме цилиндра.
• Корпус, который будет установлен в перекрытие.

Обратите внимание, что места стыковки воронок и перекрытий следует хорошо герметизировать, иначе вода будет проникать под крышу. Водоотводные трубы и стояки обычно делают из жести, чугуна или поливинилхлорида

Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил

Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил

Водоотводные трубы и стояки обычно делают из жести, чугуна или поливинилхлорида. Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил.

Для этого следует проделать ревизионные отверстия и обеспечить к ним полный доступ. Они должны находиться на высоте 1 метра от пола.

https://youtube.com/watch?v=m6XGj9v7W88

Схема установки

Чтобы правильно произвести монтажные работы, следует ознакомиться со схемой работ:

Для начала делаем разметку мест, где будут установлены крепления для стояка. После расчищаем место, и рассчитываем, где будет расположено отверстие для вывода трубы на крышу. После определяем месторасположение воронок. Делаем в стене отверстия для труб. Крепления фиксируем. Далее займемся установкой выпускной трубы. Ее соединяем с ливневой канализацией. Все выводы системы нужно хорошо загерметизировать

Важно, чтобы выбранный герметик был стойким к температурным перепадам. Устанавливаем вертикальный стояк. В нужных участках труб установите ревизионные люки

Оборудуйте герметизацию узловых соединений и трубопровода. Закройте скаты воронки. Установите защитную решетку

В нужных участках труб установите ревизионные люки. Оборудуйте герметизацию узловых соединений и трубопровода. Закройте скаты воронки. Установите защитную решетку.

После выполнения всех действий, система считается готовой. Теперь остается лишь проверить работоспособность, и для того, чтобы не ждать дождь, вы можете просто залить воду сверху.

Рекомендации

Перед тем, как установить ливневую канализацию, ознакомьтесь с простыми рекомендациями. Благодаря применению этих советов вы сможете справиться со всем быстро и правильно, а готовая конструкция будет работать эффективно.

• Воронки устанавливайте так, чтобы они были равномерно расположены по всей площади крыши.
• Обязательно сделайте уклон в сторону каждой воронки, или же подберите те участки крыши для размещения, которые ниже остальных.
• Сделайте между воронками дистанцию, но она не должна быть больше 15 м.
• Трубы, которые распложены в шахтах, следует закрыть панелями или утеплить.

Выполнение этих простых советов сделает установку и эксплуатацию проще.

Лотки

Лотки для ливневой канализации есть нескольких видов. У каждого из них свои преимущества. По материалу изготовления они бывают:

• Из пластика.
• Из металла.
• Из композитов.

Конструкции из пластика обладают массой достоинств: удобство при монтаже, легкость при транспортировке. Они устойчивы к воздействию влаги и перепада температуры, а еще надежны и долговечны. Помимо этого, цена на такие изделия приемлемая.

Лотки из бетона просты и обладают хорошей пропускной способностью. Помимо этого, они устойчивы к агрессивной среде, но очень большие и подвержены действию влаги. При монтаже есть определенные сложности. К плюсам отнесем возможность установки любой защитной решетки.

Правила монтажа водоотводных лотков

Монтаж водоотводных лотков требует особого внимания, поэтому к выполнению этой операции нужно относиться крайне ответственно. Поскольку поверхностный дренаж монтируется в довольно сложный грунт, то на серьезную опору надеяться нельзя. Промерзание почвы тоже необходимо учитывать: подавляющее большинство грунтов в зимний период промерзает минимум на 1-1,2 м, что крайне негативно влияет на лотки, буквально выдавливая их из земли.

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков

Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату.
Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов.
Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия

Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

Данные советы позволят улучшить качество ливневого дренажа и увеличат срок эксплуатации ливневки.

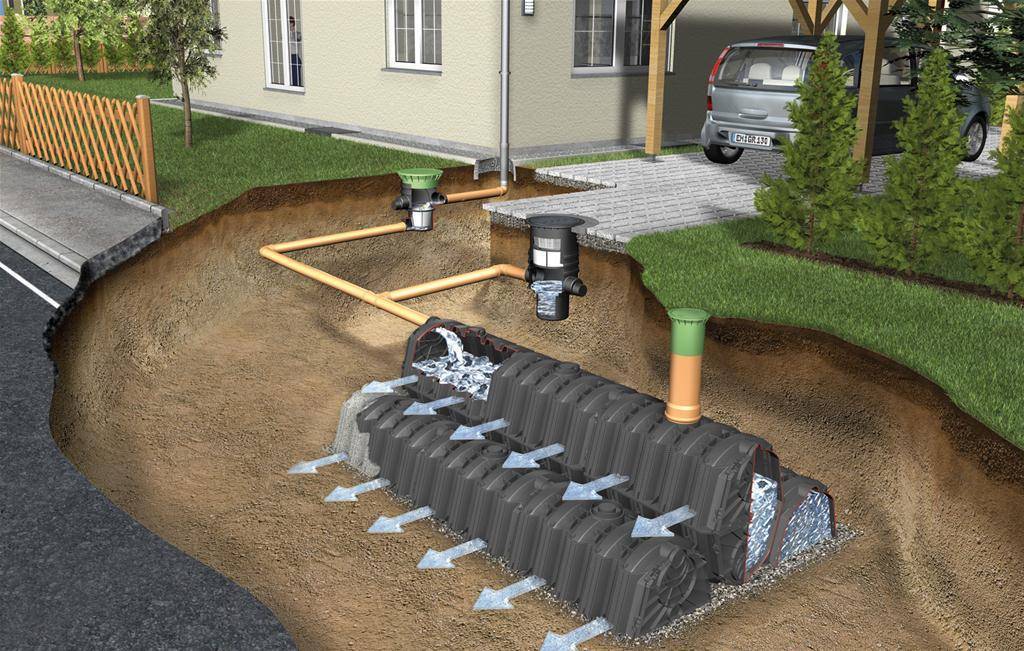

Основные компоненты системы

Устройство ливневой канализации в частном доме предполагает наличие в ее составе следующих элементов:

• открытые желоба (лотки), находящиеся на поверхности или каналы закрытого типа, располагающиеся под землей. Устанавливаются с учетом уклона в сторону водосборников. По ним вода поступает в водосборники или выводится напрямую за пределы участка.
• дождеприемники. Они предназначены для сбора воды, стекающей с крыш построек. Наиболее приемлемые для их установки места находятся под водосточными трубами. Дождеприемники изготавливаются из пластика или полимербетона в форме прямоугольных емкостей различного объема и оборудуются корзиной для сбора попадающего вместе с водой различного мусора. С них вода по системе каналов проходит в водные резервуары;
• придверные поддоны;
• смотровые колодцы. Они предназначены для профилактических осмотров и чистки каналов и трубопроводов в случае их засорения. Как правило, их обустраивают на стыках каналов и в местах их пересечения, так как именно в этих местах риск засорения каналов наиболее вероятен;
• пескоуловители служат для сбора твердых частиц, находящихся в поступающей по каналам воде. Устанавливаются на поверхностные ливневки;
• коллекторный колодец предназначен для сбора и последующей фильтрации воды в почву.

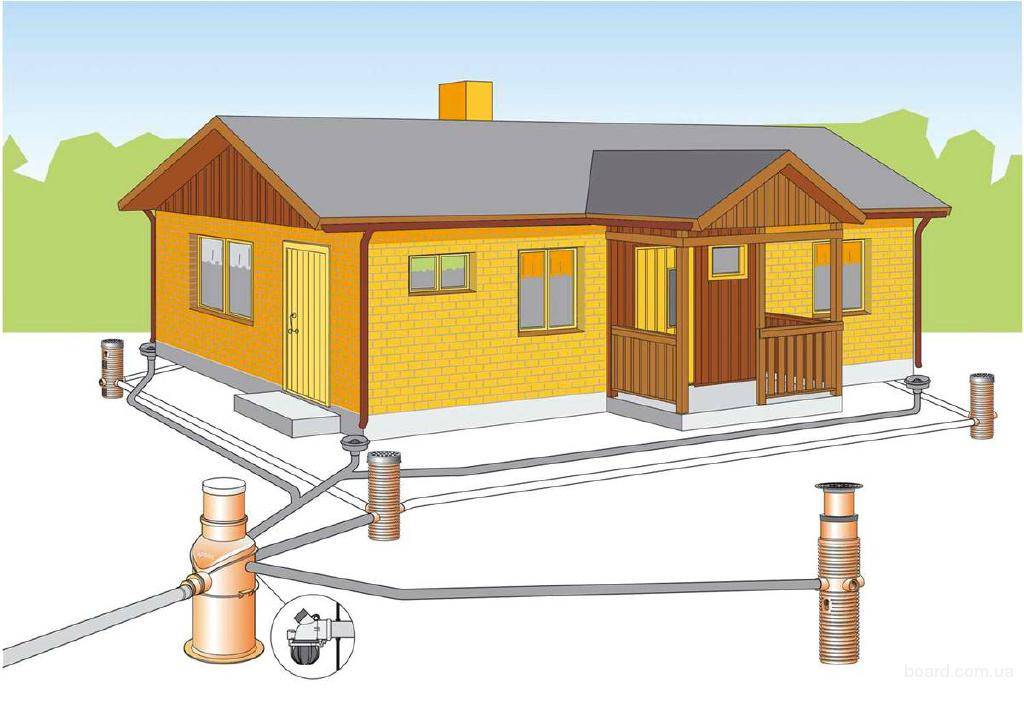

Элементы ливневой канализационной системы для частного дома

Обслуживание дачной канализации

Вот и все простейшая канализация на даче готова. Теперь несколько слов об обслуживании. Теоретически, через какое-то время, бачек должен заполниться осадком. Тогда придется слегка откопать яму снять крышку с бачка и почистить его. И опять можно наслаждаться комфортом.

В заключении хочется сказать, что такая простейшая канализация на даче показала себя прекрасно. Она хорошо справляется со стоками от раковины на кухне. Кроме того, за прошедших два года ее эксплуатации, потребности в чистки отстойника не возникло, и предполагаю, что в ближайшие пару лет так же не возникнет.

И последнее, как в любой системе канализации следует предусматривать установку водяного затвора на всех сантехнических приборах, по-простому нужно ставить сифоны, так неприятный запах из канализационной трубы не будет попадать в помещение.

Смотровой колодец

Пластиковая, керамическая труба, диаметром не менее 0.5 метра. Толщина стенок должна быть не менее 3-5 мм. Часто изделия из пластика имеют гофрированную поверхность — это придает им большую прочность без увеличения веса. В стенках отверстия отсутствуют (в отличие от дренажных труб).

Длина трубы смотрового колодца обычно более 1.5-2 метров. Располагаются колодцы в местах резких изгибов, схождения дренажных труб. Устанавливают через каждые 10-15 метров дренажа.

Верхний срез колодца закрывается постоянной крышкой самодельного, заводского изготовления. Нижний срез при установке упирается в гравийную подушку из камня средней фракции, толщиной около 10-15 см. Иногда под нее насыпают песок, толщиной слоя около 5-10 см, покрывают отрезком геотекстиля.

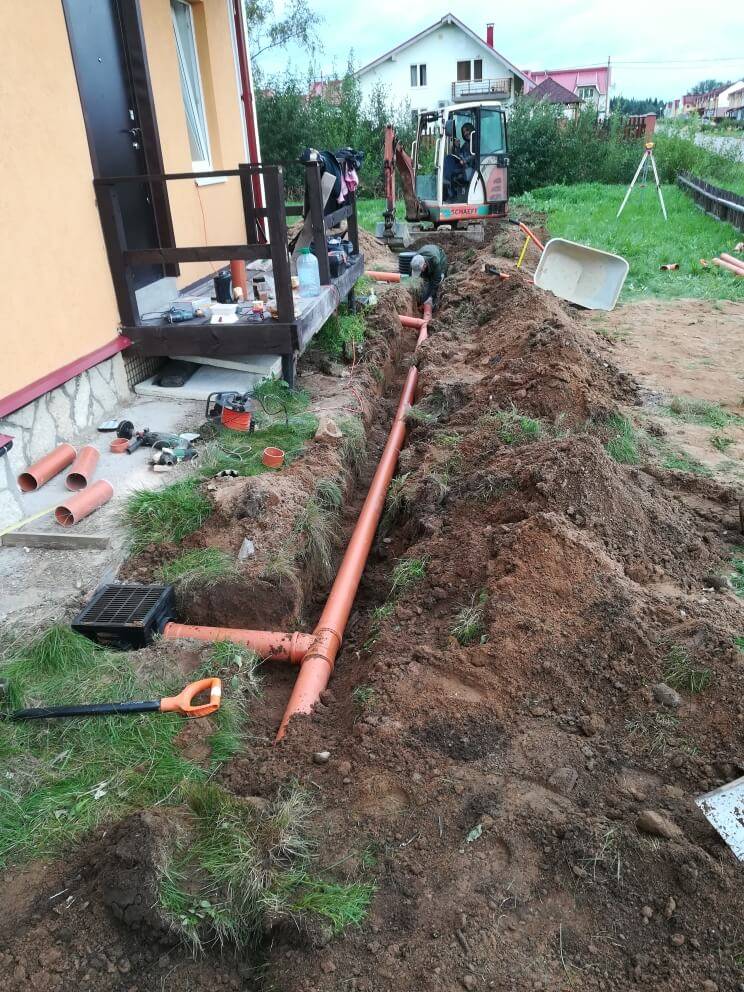

Промежуточный этап установки дренажа, ливневки

Пластиковые изделия

• продолжительный срок эксплуатации;
• достаточный уровень прочности;
• стойкость к агрессивным химически средам;
• малая масса, благодаря этому трубы легко укладывать, процесс этот осуществляется быстро;
• благодаря гладкости внутренних стенок, на них не нарастают отложения, поэтому трубопровод долго не засоряется;
• использование геотекстиля при монтаже пресекает заиливание конструкции;
• закапывать систему можно своими силами, для этого не требуются особые навыки и спецтехника;
• стоит пластиковый дренаж недорого.

Производится продукция из трех видов полимера:

• поливинилхлорида (ПВХ);
• полиэтилена низкого давления (ПНД);
• полипропилена (ПП).

• одно- и двухслойными;
• гибкими (поставляются в бухтах длиной до 50 метров);
• жесткими (их длина может составлять 6-12 метров);
• перфорированными (полностью или частично);
• обернутыми в фильтрующий материал.

Кроме этого пластиковая продукция для отвода воды делится на классы по прочности (кольцевой жесткости). Обозначаются они буквами SN и цифрами: 2, 4, 6, 8 и 16.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале;— Подтапливание подвала;— Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Отмостка — это не только отвод воды. но и защита фундамента

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Как правильно уложить дренажную трубу

Оттого как будут уложены трубы, зависит производительность, надежность и срок службы дренажной системы. К укладке магистрали необходимо подходить со всей ответственностью, поскольку в противном случае, добиться надежной защиты фундамента и эффективного отвода стоков и подземных вод с территории участка практически невозможно.

Последовательность монтажа

Независимо от выбранной модификации дренажных труб, их укладка осуществляется в следующей последовательности:

Первым этапом является разметка магистрали. Существенно облегчить разметочные работы может использование лазерного дальномера

Особое внимание необходимо уделить местам застоя дождевой воды – это означает, что на этом участке затруднен водообмен из-за высокой плотности грунта или наличия каких-либо препятствий.
После проведения разметки приступают к копке траншей. Глубина траншей должна выбираться с учетом перепадов высоты

Основной задачей подготовленной системы каналов является быстрый и беспрепятственный отвод стоков.
Прежде чем перейти к установке труб, дно траншеи тщательно утрамбовывается. После этого прокладывается любое фильтрующее полотно, таким образом, чтобы его концы выходили за пределы рва. Следующий шаг – устройство подушки из речного песка и щебня, сначала крупной, потом средней фракции. Толщина подушки должна быть не больше 200 мм.
Трубы режутся на отрезки необходимой длины согласно имеющимся схемам и чертежам. После этого приступают к укладке труб. Соединение отдельных элементов производится с помощью специальной арматуры, входящей в комплект поставки. Для увеличения прочности соединения стыковку производят после предварительного нагрева стыковочных срезов.
На следующем этапе дренажные трубы обматываются геотекстилем, который закрепляется с помощью веревки или тонкой проволоки. Выбор именно этого материала обусловлен его способностью пропускать выходящую из перфорации воду. Кроме увеличения пропускной способности геотекстиль защищает перфорационные отверстия от засорения песком и частицами грунта.
Укладку магистральных трубопроводов нужно производить под уклоном, соединяя их концы со смотровыми колодцами. В системе дренажа могут использоваться два типа колодцев: герметичные, позволяющие использовать собранные стоки для орошения участка и в технических целях, и поглощающие – вода из которых уходит обратно в грунт. Угол наклона трубы обусловлен их диаметром: чем больше диаметр, тем меньше угол наклона трубопровода.
Последним этапом является отсыпка песком и гравием. Далее конструкция накрывается находящимися по бокам траншеи полотнами фильтрующего материала и укрывается слоем грунта. Сверху можно уложить пласты дерна.

Следуя этим рекомендациям, можно самостоятельно смонтировать эффективную дренажную систему.

Распространенные ошибки

При самостоятельном монтаже дренажных систем, чаще всего допускаются следующие ошибки:

• дренажные трубы располагаются на большом удалении. Расстояние между отдельными трубопроводами должно составлять: для глинистых грунтов – не более 10 м, для песчаных грунтов – 50 м;
• Неправильный выбор глубины укладки. Это может привести к постепенному заболачиванию местности. Недостаточное заглубление может привести к появлению ледяных пробок в холодное время года и, как следствие, прекращению водоотвода с территории участка;
• Неверный выбор уклона магистрали. При недостаточном угле наклона транспортировка стоков будет затруднена, а при избыточном наклоне трубопроводов возрастает интенсивность их засорения;
• Чрезмерное количество смотровых колодцев. Расстояние между соседними смотровыми колодцами должно быть 50м и более, в противном случае эффективность работы системы существенно снизится.

В частном строительстве самое широкое распространение получили полимерные дренажные трубы. Они значительно легче асбестоцементных и керамических аналогов, кроме того, не требуют использования при монтаже спецтехники. ПВХ и ПНД трубы легко собираются в единую магистраль, при этом обеспечивают эффективный водоотвод и длительный срок службы дренажной системы.

Как специалисты монтируют эти виды труб

Монтаж труб водоснабжения и канализации из полипропилена применяется при разводке систем водопровода и отопления, внешне они выглядят довольно красиво и эстетично. Наиболее частое применение труб такой формации приходится видеть в загородных домах и коттеджах.

Установка канализационных труб из металлопластика заказывается клиентами, желающими получить систему водоснабжения труб из долговечного материала и желающих при этом значительно сэкономить. Металлопластиковые трубы при всей своей прочности также отлично гнутся. Монтаж канализации из пластиковых труб применяется при наружной разводке труб внутри стен или стяжки.

Медные трубы монтируются, в основном, в квартирах, загородных домах, коттеджах. Стоимость таких труб сравнительно высокая, но они пользуются большим спросом. Преимущества таких труб в долговечности материала, большом сроке службы, хороших технических характеристиках.

Трубы из сшитого полиэтилена применимы чаще остальных видов в системах теплых напольных покрытий, используются для разводки отопления в частных домах. Такие трубы, подобно металлопластиковым, прекрасно гнутся. Возможно крепление канализационных труб к стене.

Нормы, стандарты и требования при организации канализационной системы

Поскольку сточные воды перемещаются от дома к септику самотеком, важно уложить трубы под определенным углом, чтобы не возникали застои. Обычно уклон составляет от 2-х до 3 см на каждый метр трубопровода, но не меньше 1.5 см. Также важно правильно подобрать диаметр, который зависит от типа трубы и от количества устройств, соединенных с системой очистки

Рекомендации по подбору диаметра:

Также важно правильно подобрать диаметр, который зависит от типа трубы и от количества устройств, соединенных с системой очистки. Рекомендации по подбору диаметра:. Рекомендации по подбору диаметра:

Рекомендации по подбору диаметра:

• Для подключения умывальника или биде – Ø32-40 мм,
• Для подключения мойки или ванны – Ø от 50 мм и больше,
• Для стояка или при подсоединении сразу нескольких элементов санитарно-технического оборудования – от 70-85 мм в диаметре,
• Для подключения унитаза или для установки в качестве отводящей трубы, стояка – Ø100 мм и больше.

Важно! В неотапливаемом помещении или снаружи монтаж своими руками системы канализации обязательно подразумевает защиту труб от перегрева и промерзания. Для того, чтобы постоянная температура поддерживалась в интервале +5-+45С, трубы обычно минеральной ватой или другими видами теплоизоляции. Что касается угла наклона, угол изменения в направлении прокладки трубопровода должен составлять более 90°, а вот те трубы, с помощью которых присоединяются к стояку различные сантехнические приборы, закрепляются под углом 45° и меньше

Что касается угла наклона, угол изменения в направлении прокладки трубопровода должен составлять более 90°, а вот те трубы, с помощью которых присоединяются к стояку различные сантехнические приборы, закрепляются под углом 45° и меньше.

Какие трубы выбрать для дренажа

Подавляющее большинство труб, применяемых при монтаже дренажной системы на участке, имеют стандартные размеры и отличаются только материалом изготовления. Самое широкое распространение получили следующие материалы:

• асбестоцемент;
• полиэтилен низкого давления (ПНД);
• поливинилхлорид (ПВХ).

Асбестоцементные трубы отличаются доступной стоимостью, имеют неплохие физико-технические и эксплуатационные характеристики и продолжительный срок службы. Некоторые ограничения на применение этого вида труб накладывает содержание асбеста, который может вызвать заболевания дыхательных путей.

ПВХ трубы удачно сочетают в себе цену и эксплуатационные характеристики. Они удобны в монтаже и имеют достаточно продолжительный срок службы. Из недостатков можно отметить отсутствие перфорации.

ПНД трубы мало чем отличаются от ПВХ аналогов, однако стоят дороже. Незначительная разница в цене обусловлена наличием готовой перфорации, так что к укладке можно приступать без их дополнительной обработки.

Некоторые виды труб имеют дополнительную наружную обмотку, выполняющую функции фильтра, предупреждающего засорение дренажа.

Сэкономить некоторые средства при монтаже дренажной системы можно, своими руками проделав дренажные отверстия в поливинилхлоридных трубах и обмотав их геотканью. Диаметр дренажной трубы обусловлен интенсивностью просачивания подземных вод и может колебаться в пределах от 50 до 80мм.

Пластиковые лотки, каналы, желоба

Пластиковые каналы – это современный и перспективный вариант дренажной системы. На сегодняшний день пластик – популярный материал, нашедший широкое применение в строительстве. Его морозостойкие и сверхпрочные композиции хорошо зарекомендовали себя в производстве элементов для систем водоотведения на объектах с малой и средней степенью нагрузки на дорожное покрытие.

Пластиковые водоотводные лотки все чаще используются для обустройства объектов городской инфраструктуры. Автостоянки, небольшие АЗС, обочины дорог, паркинги, тротуары, территории жилых загородных домов — лишь небольшой список тех объектов, на которых с успехом применяются эти системы из пластика.

Растущий спрос на пластиковые водоотводные лотки объясняется следующими преимуществами:

• Длительный срок эксплуатации. Современные полимерные композиции позволяют получать изделия, обладающие высокими прочностными характеристиками, устойчивые к воздействию агрессивных сред, перепадов температур, ультрафиолета.
• Повышенная пропускная способность. Пластиковые водоотводные желоба имеют идеально гладкую внутреннюю поверхность. Благодаря этому грязь и мусор не оседают на стенках лотков и система длительное время остается чистой, что значительно экономит затраты на ее содержание.
• Малый вес элементов. Пластик – легкий и прочный материал. Пластиковые лотки имеют достаточно тонкие стенки. В целом конструкция получается очень легкой. Это удешевляет и упрощает транспортировку системы и ее монтаж.
• Возможность соединения с канализационными трубами разного диаметра. В лотке имеется несколько выходов стандартных диаметров для соединения с канализационной сетью.
• Простота и удобство монтажа. Монтаж пластиковых лотков не требует больших трудозатрат. Пластик легко обрабатывается, поэтому каналы можно смонтировать в любых условиях, укоротив или подровняв стандартные элементы по месту. Конструкция пластиковых каналов предусматривает их соединение под углом 90º.

Правильно спроектированная и установленная, соответствующая требованиям к величине нагрузок на дорожное покрытие в конкретной зоне, пластиковая дренажная система будет служить долгие годы.

Пластиковые каналы стоят дороже, чем бетонные. Однако их преимущества при установке, обслуживании и длительный срок эксплуатации позволяют сэкономить немалые средства. Если величина нагрузки на покрытие на Вашем объекте не велика, выбор в пользу пластиковых лотков очевиден.

Купить пластиковые лотки по хорошей цене просто — звонитепо телефону и заказывайте!

Как самостоятельно сделать пристенный дренаж

Если есть угроза подтопления фундамента здания в результате сильных дождей или таяния снега, нужно подумать над тем, чтобы обустроить дренаж пристенный.

Он обеспечит отведение лишней влаги от дома, продлит срок его эксплуатации.

Рассматриваемый вид дренажа будет актуальным в таких случаях:

Сооружение пристенного дренажа

• расположение нижней части фундамента ниже предполагаемого уровня залегания грунтовых вод;
• расположение пола подвального помещения ниже, чем на расстоянии полуметра от уровня грунтовых вод;
• устройство эксплуатируемых зданий и помещений в суглинистых либо глинистых почвах, вне зависимости от уровня залегания грунтовых вод;
• нахождение дома в зоне капиллярного увлажнения, размещение здесь каких-либо иных помещений;
• строительство подвалов или подполий на глинистой и суглинистой почве, если предусмотрено их углубление больше чем на 1,3 метра.

В таких случаях потребуется обустроить пристенный дренаж фундамента.

Он поможет отвести излишки воды, делая эксплуатацию здания более долговечной.

Требования к обустройству пристенного дренажа

Для того, чтобы дренажная система функционировала правильно, важно при ее обустройстве соблюдать общие правила и нормы, регламентирующие эту работу. Они заключаются в следующем:. Они заключаются в следующем:

Они заключаются в следующем:

Конструкция пристенного дренажа

• соблюдать уклон дрен — 2 см на метр трубы;
• обеспечить верхнюю точку дрен на одном из углов дома, нижнюю – у дренажного колодца;
• располагать смотровые колодцы в местах углового соединения дренажных труб, а также не далее, чем в 40 метрах друг от друга по прямой линии;
• глубина прокладки дренажных труб должна превышать глубину промерзания в конкретной климатической зоне;

Схема пристенного дренажа

Подключение трубы к дренажному колодцу

После изучения всех норм и правил, технологии пристенного дренажа, можно приступать к работе.

Как сделать пристенный дренаж своими руками

Для начала, перед тем, как проводить монтажные работы, вам следует рассмотреть устройство дренажной системы водоотвода от фундамента зданий. Ранее ее элементы упоминались, поэтому остается обобщить. Дренаж такого типа состоит из траншей, вырытых по периметру здания на удаленности, приблизительно равной радиусу смотрового колодца. В траншеи укладывается дренажный слой, поверх дрены – перфорированные трубы. Они соединены между собой, одна из труб отводит воду к дренажному колодцу.

Устройство дренажной системы водоотвода от фундамента зданий

Лучше всего для работы использовать трубы из ПВХ. Если в наличии только канализационные трубы, отверстия в них вы сможете сделать самостоятельно, используя для этого обычную дрель. Диаметр отверстий должен составлять примерно 1 мм, но он не должен быть больше, чем фракция материала, используемого в виде дренажной подушки.

ПВХ трубы для дренажа

Чтобы выполнить устройство пристенного дренажа фундамента, вам потребуется выполнить следующие работы:

выкопать траншею, глубина которой будет превышать глубину заложения нижней части фундамента. С наружной ее стороны рекомендуется сделать небольшой уклон, примерно в 20 градусов, чтобы исключить осыпание грунта;

Утрамбовка и засыпание щебнем

Подвод трубы к дренажному колодцу

Утепление трубы пенопластом

Не стоит забывать и про дренажный колодец, который вам тоже придется делать своими руками. Для этого вы можете использовать готовую пластиковую емкость либо сделать конструкцию самостоятельно из бетонных колец нужного диаметра. Монтаж пластикового колодца выполняется очень просто, поэтому рассмотрим подробнее на примере бетонных колец.

Вам понадобится выполнить следующее:

Монтаж пластикового колодца

• вырыть яму соответствующего объема;
• утрамбовать дно;
• засыпать 10 см песка для обустройства подушки;
• уложить бетонную плиту, которая будет выступать в роли дна;
• установить бетонное кольцо и герметично замазать стыки цементным раствором либо битумной мастикой;
• проделать отверстие для подключения дренажной трубы;

Бетонный колодец своими руками

На этом этапе работу по обустройству дренажного колодца можно считать завершенной. Теперь пристенная дренажная система может полноценно функционировать.
