Преимущества пластиковых водоотводных лотков

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

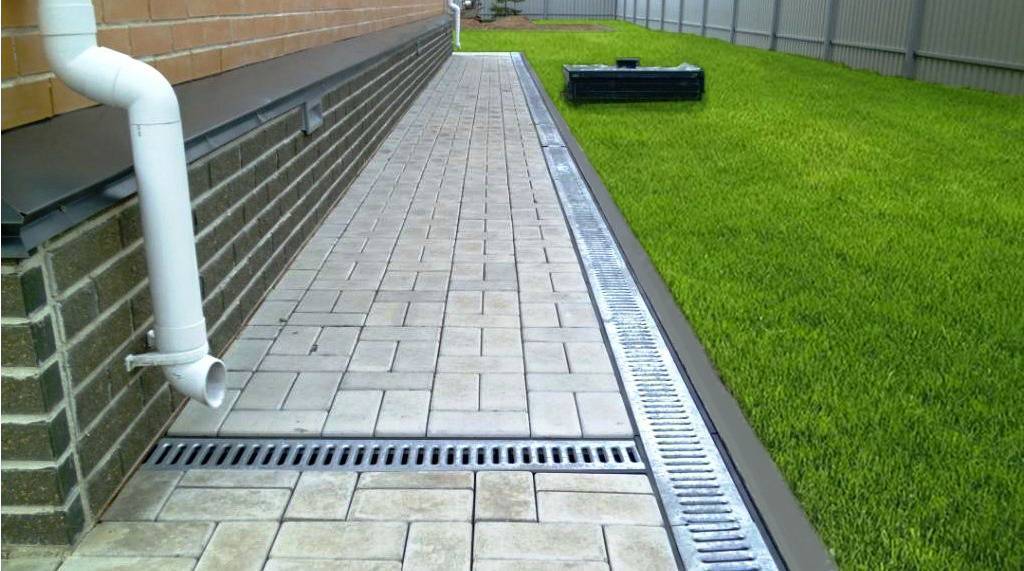

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта;
2. вид поверхности;
3. уровень подземных вод;
4. схеме расположения различных построек, сооружений, дорожек, клумб;
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Устройство и материал изготовления

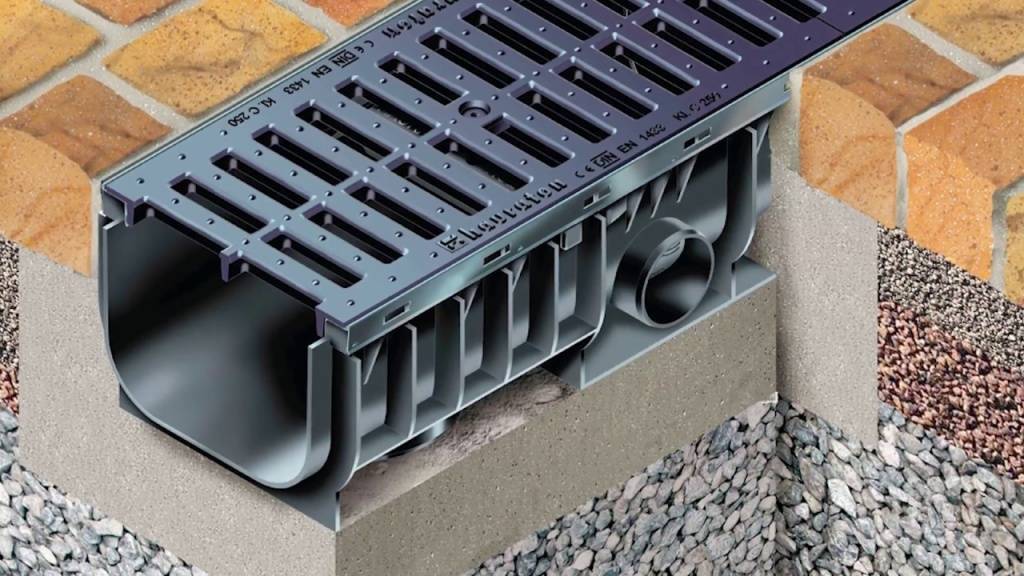

Лотки U- и П-образной формы

Желоба для отведения ливневых стоков имеют П-образную или U-образную форму. Высота бортов у таких изделий одинаковая с обеих сторон. У бордюрных лотков имеется с одного края Г-образный прикромочный выступ, который позволяет закрепить желоб.

Для лотков, которые монтируются в общественных местах, предусмотрены верхние решетки со специальным замковым механизмом для зажиты от вандалов.

На рынке представлено несколько разновидностей желобов для устройства системы водоотведения. Самыми популярными являются:

• полимерные,
• полимерпесчаные,
• чугунные,
• железобетонные,
• полимербетонные.

Каждый из них используется в определенных зонах с разной интенсивностью нагрузки.

Полимерные желоба

Пластиковые изделия наименее долговечны и не выдерживают высоких нагрузок

Пластиковые лотки для ливневой канализации пользуются большим спросом у частных мастеров. Поскольку класс нагрузки у них не очень высокий, желоба в основном используют в частном домовладении.

Благодаря минеральным добавкам, включенным в полимерный состав, лотки выдерживают агрессивные среды, механические воздействия. За счет идеально гладких внутренних стенок каналов вода уходит быстро. Срок службы полимерных желобов равен 50 годам и более. Вес составляет всего 7-9 кг/шт, поэтому транспортировку и укладку каналов может провести один мастер.

Распространенные размеры полимерного желоба:

• ширина — 0,15-0,5 м,
• длина — 1-1,5 м,
• высота бортов — 0,79-0,6 м,
• сечение —0,1 м.

Полимерпесчаный лоток можно использовать при температуре от -50 градусов до +120. При этом он хорошо реагирует на агрессивные среды. Класс нагрузки таких изделий C250, поэтому их можно использовать не только в частном строительстве, но и на городских объектах. Главное преимущество – малый вес желобов. С устройством ливневки мастер справится в одни руки.

Чугунные лотки

Этот тип металла имеет высокую прочность к продольным и поперечным нагрузкам, поэтому чугунные лотки чаще применяют в местах с максимальной нагрузкой – аэропорты, морские порты, стоянки грузовых автомобилей, взлётно-посадочные полосы. Для устойчивости чугуна к коррозии его дополнительно оцинковывают. На частных участках использование таких желобов нецелесообразно ввиду высокой их стоимости. Типовые размеры чугунных лотков:

• ширина — до 0,2 м,
• длина — до 0,5 м,
• внутреннее сечение — от 100 мм.

Иногда длину чугунного канала делают несколько большей по спецтребованию заказчика.

Бетонные, полимербетонные желоба

Полимербетонные водоотводные лотки сочетают прочность бетона и легкость полимера

Ещё 20 лет назад производители изготавливали водоотводящие лотки исключительно из железобетона. Изделия имели большой вес, относительно гладкую внутреннюю поверхность стенок, были устойчивы к механическим нагрузкам и агрессивным средам. Для монтажа бетонной ливнёвки требовалась спецтехника.

Чтобы значительно снизить массу одного изделия и при этом увеличить его устойчивость к статическим/динамическим нагрузкам, при производстве лотка в бетонную массу стали добавлять полимеры. В результате желоба получились в разы легче и прочнее. Их внутренние стенки идеально гладкие. Такие полимербетонные каналы служат до 30-40 лет, могут эксплуатироваться при широком температурном диапазоне, устойчивы к продольным и поперечным нагрузкам. Их часто используют как в загородном строительстве, так и при монтаже ливнёвки на городских объектах. Размеры бетонных, полимербетонных каналов:

• ширина – 0,43-0,14 м,
• длина — 0,5-4 м,
• высота стенок — 0,15-0,87 м,
• внутреннее сечение — от DN 100.

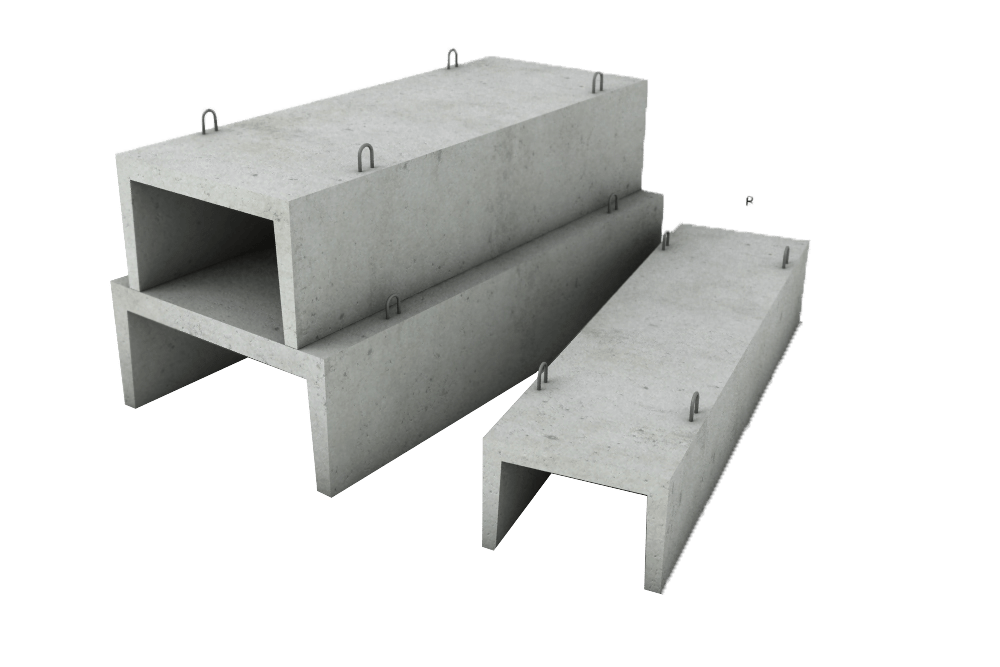

Лотки водоотводные из железобетона

Выбирая лоток водоотводный бетонный для любой системы, сначала необходимо тщательно изучить все плюсы и минусы изделия, технические свойства, особенности эксплуатации, правила монтажа, разновидности и т.д. Все это поможет правильно выполнить расчеты и смонтировать качественную, надежную и долговечную систему.

Разновидности

Лотки бывают разными по назначению. Несмотря на то, что все они созданы для отвода воды и предполагают определенную стандартную конструкцию, при выборе изделия для конкретной системы нужно рассмотреть все варианты.

Бетонные водоотводы по назначению:

• Ливневые – используются для монтажа каналов по сбору и отводу атмосферных осадков с территории.
• Водопропускные – секционные каналы, созданные для самотёчного отведения вод разного типа.
• Дренажные лотки – актуальны для использования в конструкциях оснований, цокольных/подвальных этажей.
• Телескопические – осуществляют отвод воды со склонов, мостовых сооружений.
• Прикромочные – удаляют лишнюю воду от проезжих частей к кюветам.
• Канализационные – используются для транспортировки стоков к коллекторным канализационным системам.

Водоотвод бетонный может быть выполнен в двух модификациях – сборным или цельным. Оба варианта могут быть двух форм: в виде плиты перекрытия параболической или трапециевидной плоской формы, а также в формате П-образной скобы с круглым либо прямоугольным желобом. Все открытые лотки требуют докомплектации специальными защитными решетками.

Водоотводные лотки бетонные с решетками или без выпускаются в больше, чем 150 типоразмерах, обозначаются буквой Л (лоток) и двумя цифрами через дефис: первая отображает номер серии в диапазоне 1-38, вторая указывает на максимально допустимое значение вертикальной нагрузки на лоток (выраженное в кН/м).

Дополнительно за буквой Л производители могут указывает свои символы, которые обычно расшифровываются в прайс-листах. Так, Лдр – это дренажный лоток, Лд – доборный (уменьшенной длины, что позволяет более удобно выполнять завершение трассы) и т.д.

Преимущество ЖБИ изделий

Бетонный лоток для отвода воды производится в соответствии с ГОСТом 21509-85 по технологии вибропрессования. В производстве используются марки бетона от М200 до М400 (в редких случаях, обычно чуть меньше). Каналы получаются плотно структурированными и прочными, стойкими к различным негативным факторам, перепадам влажности/температуры, жаре/морозу.

В конструкции могут присутствовать деформационные швы (обязательно заделанные битумной мастикой в качестве гидроизоляции), что делает изделия более стойкими к механическим воздействиям. В состав бетона вводят пластификаторы, которые существенно повышают показатели морозостойкости, влагостойкости, стойкости к коррозии. Также дополнительная прочность лотков обеспечивается арматурным каркасом из стальных стержней классов А-I и А-III.

Основные преимущества бетонных лотков для воды:

• Полная водонепроницаемость.
• Высокий уровень стойкости к разным агрессивным воздействиям.
• Усиление металлов, что повышает прочность.
• Стойкость к перепадам температур, морозу и жаре.
• Способность принимать и отводить большие объемы воды.
• Стойкость к механическим повреждениям, вибрации.
• Эстетичный вид.
• Простой и быстрый монтаж.
• Длительный срок эксплуатации.
• Сравнительно невысокая стоимость.
• Универсальность применения лотков для самых разных систем.
• Гладкая поверхность, за счет чего осуществляется отвод не только воды, но и мусора.
• Экологическая чистота и безопасность в эксплуатации.
• Отсутствие необходимости в реализации больших объемов земляных/монтажных работ, благодаря чему лотки часто используются в монтаже водосливной системы в частных домовладениях.

Недостатков у изделий достаточно мало: большой вес (что в определенной мере повышает временные, финансовые и трудозатраты на монтаж), немалая стоимость транспортировки, потеря всех основных характеристик при несоблюдении производителем технологии.

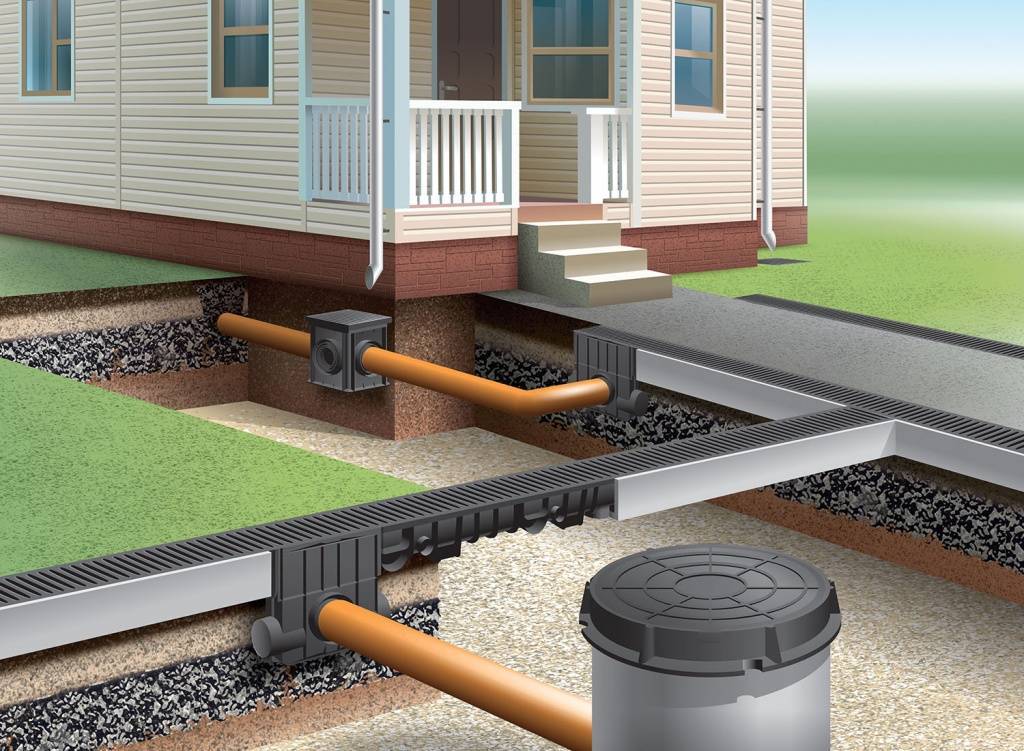

Как устроена водоотводная система?

Водоотводная система – это система сбора и отвода дождевых, талых и грунтовых вод в специально предназначенное место. Водоотводы делятся на такие типы:

• поверхностные – те, по которым собирается дождевая и талая вода, и позже транспортируется в ливневую канализацию;
• глубинные – предназначены для сбора и отвода грунтовых вод.

Водоотводные лотки – это часть поверхностной системы дренажа. Кроме них, используются дождеприемники и пескоуловители. Как правило, водосток отводит воду в ливневую канализацию, обычную канализацию или водоем, но некоторые предприимчивые дачники направляют собранную воду к грядкам. Это практичное решение, но оно будет оправдано, если в мощные ливни – это большая редкость в регионе, иначе сильным потоком воды можно вымыть грунт и нанести вред растениям.

Лотки производятся из разных материалов. Обычно используют пластик, бетон и металл. Желательно, чтобы сверху лоток был прикрыт решеткой, которая защищает систему от крупного мусора, а, следовательно, от засора. Лоток может иметь П- или U-образную форму

При выборе водоотводного лотка, прежде всего, внимание обращают на материал его изготовления, потому именно с этой характеристики и начнем

Преимущества использования железобетонных лотков для прокладки теплотрасс

Раньше для монтажа трубопроводов использовались каналы, построенные из кирпича. Однако кирпичная кладка не имела таких преимуществ, как железобетонные лотки. Она отличалась небольшим эксплуатационным сроком и сложностью восстановления, поэтому необходим был более надёжный материал.

Железобетонные лотки отличаются прочностью и могут выдерживать большие нагрузки

На сегодняшний день железобетонные лотки используются для разных целей и отлично справляются с возложенными на них задачами. Если сравнивать ЖБЛ с кирпичной кладкой, то первые отличаются такими преимуществами:

• прочностные характеристики и несущая способность этих изделий гораздо выше, поэтому их разрешено прокладывать в сейсмически активных районах;
• прокладка лотковых элементов выполняется быстрее, чем организация кирпичной кладки;
• кроме этого, стоит отметить, что цена железобетонного лотка более демократична, чем стоимость кирпича;

удобство замены испорченного участка железобетонного канала также является неоспоримым преимуществом этих изделий;
ЖБЛ на стадии производства подвергаются ряду процедур, позволяющих лоткам быть устойчивыми к агрессивным средам;
ещё одно немаловажное достоинство такого канала — высокие герметизационные показатели между отдельными лотками в единой конструкции. Это свойство позволяет обезопасить теплопровод от грунтовых вод.. А также стоит отметить, что ЖБЛ обладают прекрасной сопротивляемостью как к низким, так и высоким температурам

Монтаж железобетонных лотков может проводиться открытым и закрытым способами без опасений, что материал лотков испортится при перепадах температур

А также стоит отметить, что ЖБЛ обладают прекрасной сопротивляемостью как к низким, так и высоким температурам. Монтаж железобетонных лотков может проводиться открытым и закрытым способами без опасений, что материал лотков испортится при перепадах температур.

Сфера применения

Водоотводные лотки признаны самой эффективной и надёжной системой водоотведения по всему миру. Какой бы класс нагрузки ни был, будь то пешеходная зона или аэропорт. Их можно поделить на два типа по применению:

1. Инженерно-коммуникационные.
2. Дорожно-коммуникационные.

Области применения водоотводных лотков безграничны:

• пешеходные зоны, скверы, парки;
• благоустройство дворов;
• пешеходные тротуары, велодорожки;
• индивидуальная застройка;
• частные гаражи;
• искусственный ландшафт;
• террасы, эксплуатируемые кровли;
• зимние сады, оранжереи и газоны;
• подземные и многоэтажные парковки;
• парковки легковых автомобилей;
• обочины дорог, ж/д перроны;
• предприятия автосервиса;
• общественные гаражи и стоянки;
• заправки;
• автодороги, шоссе;
• промышленные зоны;
• транспортные терминалы и склады;
• причалы, пристани;
• лётные поля аэродромов.

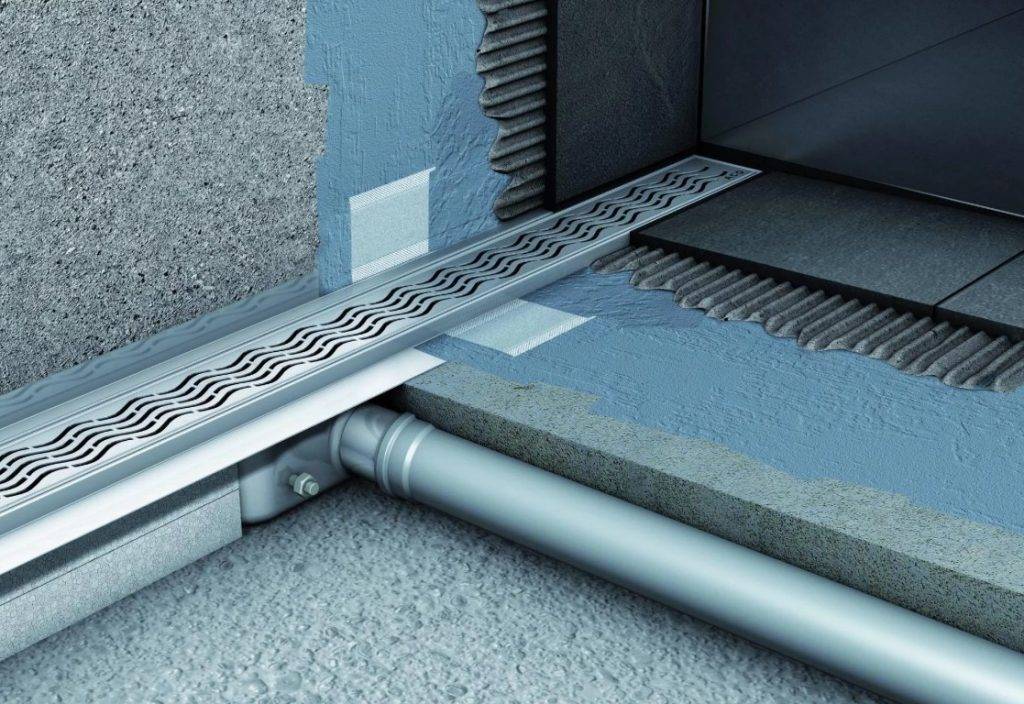

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

• чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
• стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Преимущества пластиковых водоотводных лотков

Пластиковые водоотводные лотки активно применяются при устройстве ливневых канализаций и дренажных систем, без которых вряд ли можно представить современное строительство.

Кажется невероятным, но по статистике в средней полосе нашей страны с кровель, газонов, дорог, тротуаров и садовых дорожек каждого частного дома стекает около 80 м3 воды ежегодно. Для того, чтобы вся вода не впитывалась в грунт на участке, применяется ливневая канализация. Отсутствие этой конструкции приводит к тому, что влага негативно влияет на долговечность фундамента, дорог, тротуаров. Кроме того, ливневая канализация способствует предотвращению затопления подвалов и цокольных этажей здания, а также защищает все сооружение от сырости и плесени. Положительно сказывается ее наличие и на почву вокруг здания.

Дренажные системы — это специальное сооружение, которое предназначено для сбора и отвода не только ливневых, но и грунтовых вод с участка

В первую очередь это важно для тех территорий, которые подвергаются существенному воздействию вод. Они не только защищают подвалы и другие подземные сооружения, но и повышают срок службы дорог, тротуаров и садовых дорожек

Зачастую в частном домостроении для устройства ливневой канализации или дренажных систем используют пластиковые водоотводные лотки. Они также применимы и при строительстве закрытых автомобильных стоянок, торговых центров, автозаправочных станций, гаражей. Пластиковые водоотводные лотки являются популярной альтернативой бетонных. Их широкое распространение и популяризация на отечественном строительном рынке связаны с огромным количеством существенных преимуществ.

Почему стоит купить пластиковые водоотводные лотки?

> Они производятся из полиэтилена или полипропилена, поэтому главным достоинством пластиковых водоотводных лотков в сравнении с бетонными является, безусловно, низкий вес.

> Малая масса конструкции также способствует легкой установке, которую можно проводить без использования специальной техники и даже в одиночку.

> Материалы из пластика легко поддаются обработке, их можно укорачивать, подгоняя под необходимые размеры.

> Если Вы думаете, что пластиковые водоотводные лотки недостаточно прочные, то Вы ошибаетесь. Прочность современных изделий соответствует необходимым параметрам.

> Гладкие стенки не подвержены зарастанию и зацеплению мусора, листы, это гарантирует хорошую пропускную способность конструкции.

> Пластиковые водоотводные лотки можно использовать в любом климате, они устойчивы к ультрафиолетовым лучам и резким перепадам температур.

> Низкая стоимость в сравнении с бетонными лотками.

> Огромный ассортимент. Популярность пластиковых водоотводных лотков способствовала существенному расширению ассортимента у большинства производителей. Вы сможете подобрать то, что нужно именно Вам.

> Безусловно, важнейшим достоинством является доказанная долговечность конструкции. Устойчивость к атмосферным воздействиям, повышенная прочность гарантируют продолжительный срок службы без особого ухода в течение всего периода эксплуатации.

Купить пластиковые водоотводные лотки Вы можете в нашей компании. Мы гарантируем грамотную консультацию и правильный расчет материала для решения Вашей строительной задачи.

Правила монтажа водоотводных лотков

Монтаж водоотводных лотков требует особого внимания, поэтому к выполнению этой операции нужно относиться крайне ответственно. Поскольку поверхностный дренаж монтируется в довольно сложный грунт, то на серьезную опору надеяться нельзя. Промерзание почвы тоже необходимо учитывать: подавляющее большинство грунтов в зимний период промерзает минимум на 1-1,2 м, что крайне негативно влияет на лотки, буквально выдавливая их из земли.

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков

Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату.
Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов.
Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия

Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

Данные советы позволят улучшить качество ливневого дренажа и увеличат срок эксплуатации ливневки.

Техническое обслуживание бетонных лотков

После монтажа бетонных лотов, в случае если они укомплектованы водоприемными решетками, по истечении 1-2 месяцев должен быть проведен первый контроль, а при помощи динамометрического ключа подтянуты болты. В дальнейшем, контроль и подтяжка болтовых соединений на каждой решетке осуществляются, не реже, чем раз в год. Для обеспечения нормального функционирования линейного водоотвода необходимо очищать систему от песка и мусора. Периодичность очистки определяется условиями эксплуатации. При асфальтировании территории недопустим наезд асфальтоукладчика и другой строительной техники на линии бетонных лотков.

Монтаж водоотводных лотков

Для монтажа системы водоотвода каких-то особых правил не существует. Перед началом работ следует разработать схему и произвести все необходимые замеры. Лотки нужно выбирать с учетом особенностей грунта и планируемой нагрузки

Важно так же определиться с пропускной способностью и глубиной залегания

Для монтажа потребуются:

• лотки с решетками;
• бетон;
• лопата;
• ножовка и молоток;
• пила (желательно — с алмазным диском);
• акриловый герметик.

по периметру

При рытье траншей необходимо учитывать не только размеры лотков, но и возможность сооружения бетонной подушки на дне и боковых бетонных опор. Кроме того, крышки лотков по окончании монтажа должны быть ниже уровня поверхности примерно на 5 см. Чтобы облегчить работу, лучше всего разметить местоположение каналов шнуром.

Когда каналы готовы, можно делать на дне бетонную подложку высотой 10 см и с небольшим уклоном. При неустойчивом грунте желательно усилить конструкцию стальными прутьями или проволокой. Лотки нужно уложить по центру каналов, закрыть решетки и обтянуть их стрейчем (чтобы облегчить удаления остатков бетона по окончании монтажа). Между стенками каналов и лотками отливаются опоры из бетона (толщиной примерно 10 см).

При создании угловых стыков на элементах отрезаются углы. Стыки нужно обработать герметиком. Если над системой водоотвода будет заливаться асфальт, то каналы необходимо накрыть ДВП. Для хорошей работы системы требуется ее регулярная очистка. Если лотки выбраны правильно, система прослужит много лет.

Разновидности полимерных лотков

Лотки для системы водоотвода – это достаточно простая в исполнении конструкция. Несмотря на это, еще не придумано изделий, которые выполняли бы свои функции лучше.

Полимерные лотки могут отличаться по цвету

Разновидности водоотводных лотков:

1. Пластиковые изготавливают из полипропилена и полиэтилена. Они имеют относительно небольшой вес, благодаря чему просты в установке и не требуют применения специальной техники, отличаются устойчивостью ко всем химическим веществам, которые можно встретить в ливневых стоках. Стенки таких изделий обладают особой гладкостью, из-за чего могут быстро пропускать воду с разными частицами, не собирая на себе мусор и грязевой налет. Стоит отметить, что такие изделия стоят довольно дорого, кроме того, их прочность и долговечность находятся не на самом высоком уровне.
2. Полимербетонные сочетают в себе все достоинства пластика и бетона. Они долговечные и прочные, но при этом легкие. Их делают из бетонной крошки, используя вместо цемента полимерные смолы. Такой состав делает эти конструкции гладкими и устойчивыми к химическим веществам. Такие изделия стоят тоже недешево, но их стоимость окупается отличными эксплуатационными качествами.
3. Полимерпесчаные изготавливаются из пластиковой крошки и мелкого песка. Эта смесь растапливается, после чего все компоненты соединяются друг с другом. Такие конструкции хороши тем, что они соединяют в себе прочность и долговечность при высокой гибкости, пластичности и устойчивости к агрессивным средам. Кроме того, эти изделия легкие и стоят недорого.

Для организации водоотводов на загородных участках обычно используют именно полимерные лотки. Их очень просто установить своими руками, и они обладают массой преимуществ.

Также существуют бетонные лотки. Они очень прочные и обладают долгим сроком службы. Однако они имеют не очень высокую пропускную способность ввиду особенности собирать мусор на своих пористых стенках. Кроме того, они не имеют гибкости и обладают большим весом. Из-за этого их установка невозможна без специального оборудования. Однако их наиболее часто использует государство для установки в черте города ввиду невысокой стоимости.
