Водопровод в бане своими руками: из колодца, из скважины

Типы водоснабжения в бане

Водоснабжение в бане может быть организовано в двух вариантах: летнем и всесезонном. Первый является наиболее простым, но не слишком удобным. Летняя поставка воды в баню обустраивается путем прокладки водопровода непосредственно по поверхности земли. В этом случае не обязательно использовать дорогостоящие трубы – подойдут и обычные мягкие шланги. Но с наступлением холодов их придется убрать, а воду в баню опять носить ведрами.

Зимний вариант позволяет поставлять воду по трубопроводу круглый год, не отслеживая температуру воздуха за окном. Здесь не нужно беспокоиться за сохранность труб зимой и тратить время на их сборку/разборку. К недостаткам такой системы относят значительную себестоимость и необходимость в земельных мероприятиях.

Трубы и насосы для зимнего водоснабжения бани

Огромное значение при проведении воды в баню имеет выбор подходящего оборудования, включая трубы и насосные системы. В противном случае в период холодов можно столкнуться с серьёзными проблемами, из-за чего потребуется менять коммуникации полностью.

Разновидности насосов для водопровода Источник stroyday.ru

Существует три типа насосных систем, каждая из которых обладает своими особенностями:

Поплавковые насосы. Плавают на поверхности, располагаясь на специальном поплавке. Если вода в колодце зимой замерзает, то и работать такой насос не будет. Поэтому чаще всего его используют для полива участка в тёплый период года.
Вибрационный погружной насос. Чаще всего используется для подачи воды из колодца. Оборудование характеризуется небольшой ценой и приемлемым качеством работы. Но при этом надо тщательно рассчитывать параметры системы, так как в противном случае для обеспечения регулярного водоснабжения бани его может быть недостаточно.
Глубинный погружной насос. Оборудование применяется для постоянного использования. Агрегат должен стабильно работать, из-за простоя его качественные показатели могут серьёзно ухудшиться. Зачастую используется при подаче воды из скважин глубиной от 20 м.

Монтаж труб водопровода Источник uralremont66.ru Перед тем как провести воду в баню, надо уделить время вопросу выбора труб. Для разводки воды идеально походят полипропиленовые изделия. Материал хорошо подвержен пайке, трубы можно укладывать в труднодоступных зонах. Что касается прокладки труб между источником воды и строением бани, использование полипропилена допускается при условии утепления трубопровода. Иначе через 15-20 зимних циклов на трубах образуются трещины, что повлечёт за собой необходимость ремонта коммуникаций.

При выборе труб нужно придерживаться таких рекомендаций:

Изделия выполнены из материала, способного выдерживать как экстремально низкие, так и высокие температурные режимы. Особенно это касается случаев, когда подача воды происходит через центральный водоканал, и в баню поступает как холодная, так и горячая вода.
Материал труб должен обладать пластичностью, иметь значительную стойкость к резким сменам температурных режимов.
Изделия должны обладать значительным сроком эксплуатации, быть универсальными и не нуждаться в дополнительном обслуживании.

Трубы для водопровода Источник litcult.ru Подобрать трубы не составит особого труда. Ранее использовались металлические, а с появлением новых технологий допускается применение изделий из пластика и полипропилена, которые отвечают всем стандартам качества и безопасности.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).

Самоварный теплообменник, устанавливаемый на дымовую трубу.

Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.

Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.

Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.

Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

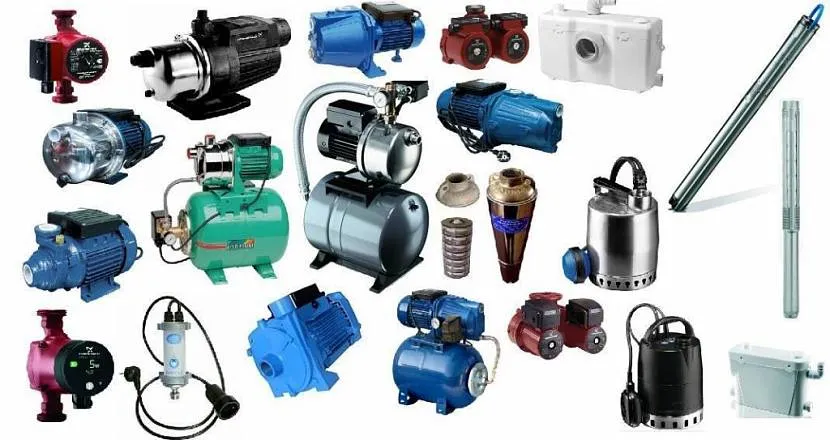

Насосы

Для водоснабжения бани используют разные типы насосов. Конкретный вариант выбирают в зависимости от:

Протяженности трубопровода;
Глубины нахождения воды;
Высоты подачи;
Автоматизации подачи.

Поплавковые насосы

Рекомендованы исключительно для летнего водоснабжения. Монтируются на поверхности открытых водных источников: реки, колодца, пруда. К минусам относят невысокую мощность, возможность действия только при положительных температурах, отсутствие автоматического выключателя, необходимость в установке отдельной емкости под воду.

Среди явных преимуществ выделяют способность перемещения (плавания) по поверхности водозабора и независимость от высоты воды в источнике.

Погружные насосы

Устройства погружаются на небольшую глубину под воду, фиксируются полиамидными веревками или нержавеющими тросиками. Работают при минусовых температурах, но не могут функционировать при внушительных понижениях водного уровня и оголении всасывающего патрубка. Не слишком мощные, нуждаются в отдельных емкостях под воду, не оснащены встроенным управлением.

В отличие от других типов насосов, погружные и поплавковые устройства способны действовать через гибкие шланги. Кроме того, их можно оснастить автоматическим управлением.

Насосы с гидроаккумуляторами

Новые, современные приборы универсального характера. Среди положительных характеристик выделяют наличие встроенной автоматики, возможность подсоединения любого оборудования, стабильные показатели подачи воды. Предназначены как для открытых источников, так и для неглубоких скважин. Не нуждаются в установке дополнительных емкостей. Легко всасывают воду с глубины и подают ее на необходимую высоту

Последние характеристики могут быть различными на разных приборах, поэтому на них стоит обратить особое внимание при покупке насоса

К минусам относят высокую стоимость, монтаж исключительно в теплых помещениях, необходимость в установке водозапорной арматуры, шумность, вызывающую чувство дискомфорта.

Глубинные насосы

Самые надежные, мощные, но и дорогостоящие насосы. Оснащены собственной многоступенчатой защитой от замыканий и заиливания. Их невыгодно устанавливать только для бани. В большинстве случаев, глубинные насосы рекомендованы для организации водоснабжения всех строений на участке. Нуждаются в отдельном накопителе для воды.

Устройство водоснабжения бани

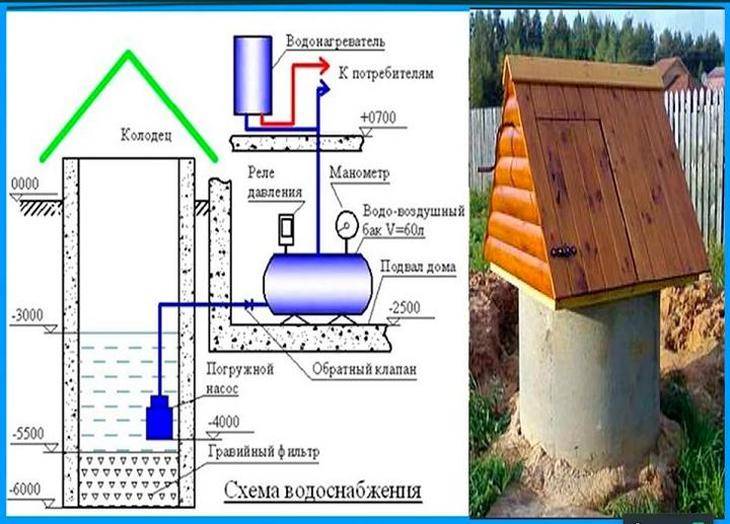

Схема водоснабжения бани и дома состоит из следующих элементов:

насос;
датчик давления;
гидроаккумулятор (не позволяет воздуху проникать в систему);
кран байпаса – необходим для слива воды из системы;
реле давления;
обратный клапан;
нагреватель воды;
система защиты нагревателя воды;
кран слива бойлера;
фильтр.

Выбор насоса

источником воды могут быть атмосферные осадки

Подается ли вода в баню из колодца или скважины, в любом случае требуется насосная станция. В схемах и проектах водоснабжения деревенской бани используются погружные и вытяжные насосы. Тип насоса выбирается в зависимости от глубины залегания воды

Также следует обратить внимание на диаметр скважины и расчетное давление воды в системе. Специалисты рекомендуют остановиться на моделях с гидроаккумулятором. Из колодца или скважины в систему водоснабжения бани вода подается через выводную трубу

В колодец труба должна входить ниже отметки промерзания грунта, место входа герметизируют. Многослойная гидроизоляция выполняется из фиброрезины, силикона, жидкого стекла и плиточного клея для наружных работ

Из колодца или скважины в систему водоснабжения бани вода подается через выводную трубу. В колодец труба должна входить ниже отметки промерзания грунта, место входа герметизируют. Многослойная гидроизоляция выполняется из фиброрезины, силикона, жидкого стекла и плиточного клея для наружных работ.

Выбор труб

при необходимости пластиковые трубы можно комбинировать с металлическими

Выбор своими руками труб для разводки водоснабжения зависит от того, используется ли баня только летом или круглый год. Если баня функционирует только в теплое время года, можно сэкономить на трубах и использовать гибкие шланги (для прочности возьмите армированные). Их очень легко соединять между собой с помощью переходников. По проекту такую схему водоснабжения деревенской бани можно не заглублять в почву. Перед наступлением холодов шланги собирают в сарай до следующего сезона. Если баня используется зимой, организация ее водоснабжения потребует больше трудов.

Металлопластиковые трубы также просты в установке и эксплуатации, но в местах соединений используются резиновые прокладки. На улице они быстро теряют свои свойства и требуют замены. Можно использовать полимерные трубы, которые легко гнутся и подходят для эксплуатации под землей для подведения горячего водоснабжения в бане.

Лучший материал для одновременного водоснабжения бани и дома это полипропилен. Хотя своими руками водоснабжение в бане из полипропилена собрать будет не просто – потребуется специальный паяльник. Между собой полипропиленовые трубы герметично соединяются специальными переходниками. Существуют трубы, армированные стекловолокном или фольгой. Оба варианта хороши для водоснабжения бани.

Выбор нагревателя воды

схема нагрева воды дровяной печью

Если баня расположена недалеко от жилого дома, можно подвести трубу горячего водоснабжения от основного котла. Трубу следует тщательно утеплить вспененным полиуретаном. Чаще горячее водоснабжение в бане организуют автономно.

Чтобы обеспечить баню горячим водоснабжением, можно установить дровяную печь. В печь встраивается бак из нержавейки и облицовывается кирпичом. Нагретая вода будет долго сохранять температуру. Но современные владельцы бань предпочитают более продвинутые водонагреватели накопительного или проточного типа.

Как провести воду в баню

Если сделать очень хочется водопровод в бане своими руками, потребуется разработать проект, купить материалы, выполнить земляные и монтажные работы.

Проект

Разработку проекта водоснабжения начинают с составления схемы. Рисуют схему наружного водопровода, а также внутреннюю разводку в бане. Согласно схеме рассчитывают длину трубы, количество запорной арматуры, поворотов, тройников, крестовин, фильтров и других элементов. Сразу продумывают тип используемого насоса. Для водоснабжения бани оптимально сразу отдать предпочтение станции с автоматикой и гидроаккумулятором объемом на 50 л. Выбор оправдан автоматизацией процесса и отсутствием необходимости установки накопительной емкости.

Инструкция

Подвод водопровода к бане состоит из следующих шагов:

От источника забора воды до бани прокапывают траншею ниже уровня промерзания грунта.
В кольце колодца пробивают отверстие для трубы. Если забор осуществляют со скважины, устанавливают кессон. В боковой стенке аналогично прорезают отверстие для трубы.
При использовании погружного насоса его опускают в скважину или колодец. Минусом является сложность обслуживания оборудования. Проще в воду опустить заборную трубу с клапаном. Насос поверхностного типа с автоматикой и гидроаккумулятором располагают в кессоне или внутри помещения. Во втором варианте водопровода вся наружная труба от колодца до бани считается заборной.
По траншее прокладывают пластиковую трубу, соединяют с насосом и выводят в баню.

Закапывают траншею после испытания водопровода, а делают его по окончанию монтажа внутренней разводки.

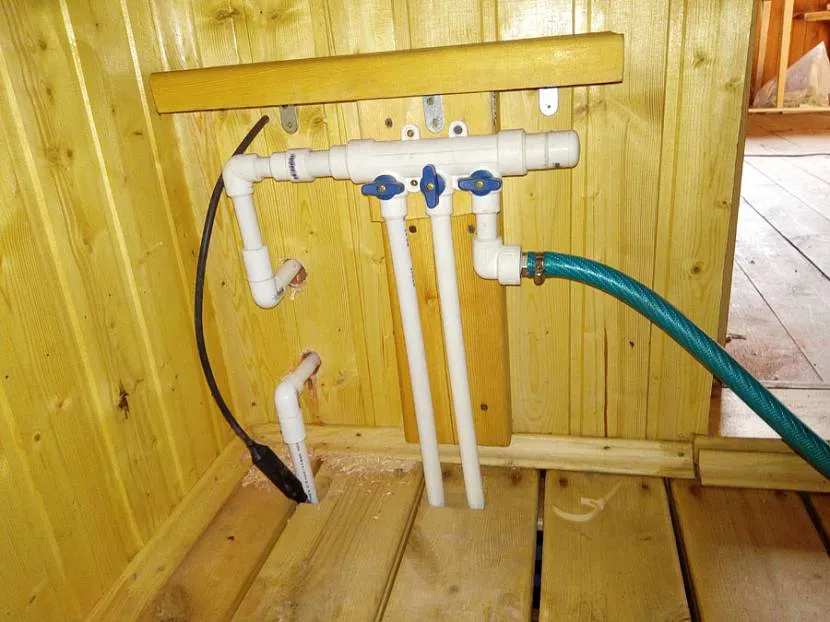

Разводка труб внутри бани

Один из типовых вариантов укладки труб в помещении приведен на схеме ниже.

Вода заходит вовнутрь здания через пол или стену предбанника. Здесь же располагаются грязевой фильтр, кран слива воды из накопительного бака, обычно поднятого на чердак постройки. В конструкции водопровода предусмотрено три независимых системы слива:

Из накопительной емкости;
Из холодного контура бойлера;
Слив из горячего контура, соединенного с теплообменником печи.

Несмотря на кажущуюся сложность, схема достаточно проста и эффективна в работе. После глушения топки печи избыточное давление пара выдавит воду и из бойлера, и из водяного накопителя. Сливные краны, расположенные под черновым полом в бане, оставляют открытыми, что обеспечивает относительно полный выход жидкости из водопровода за короткий срок.

Как сделать водоснабжение бани своими руками пошаговая аннотация

Подводя черту, может быть выделить главные этапы разработки:

Разработка схемы, планировка и приобретение оборудования и материала;
Разметка на местности, рытье траншей под трубы;
Измерение глубины источника воды;
Погружение насоса и заборной трубы;
Соединение труб;
Утепление насосной станции;
Установка труб в бане;
Подключение системы.

Сделать водопровод в бане своими руками может быть, основное учесть все советы и советы опытных мастеров. В случае если остались вопросы, как сделать все правильно без помощи других, поглядите видеоинструкцию по монтажу водопровода в бане.

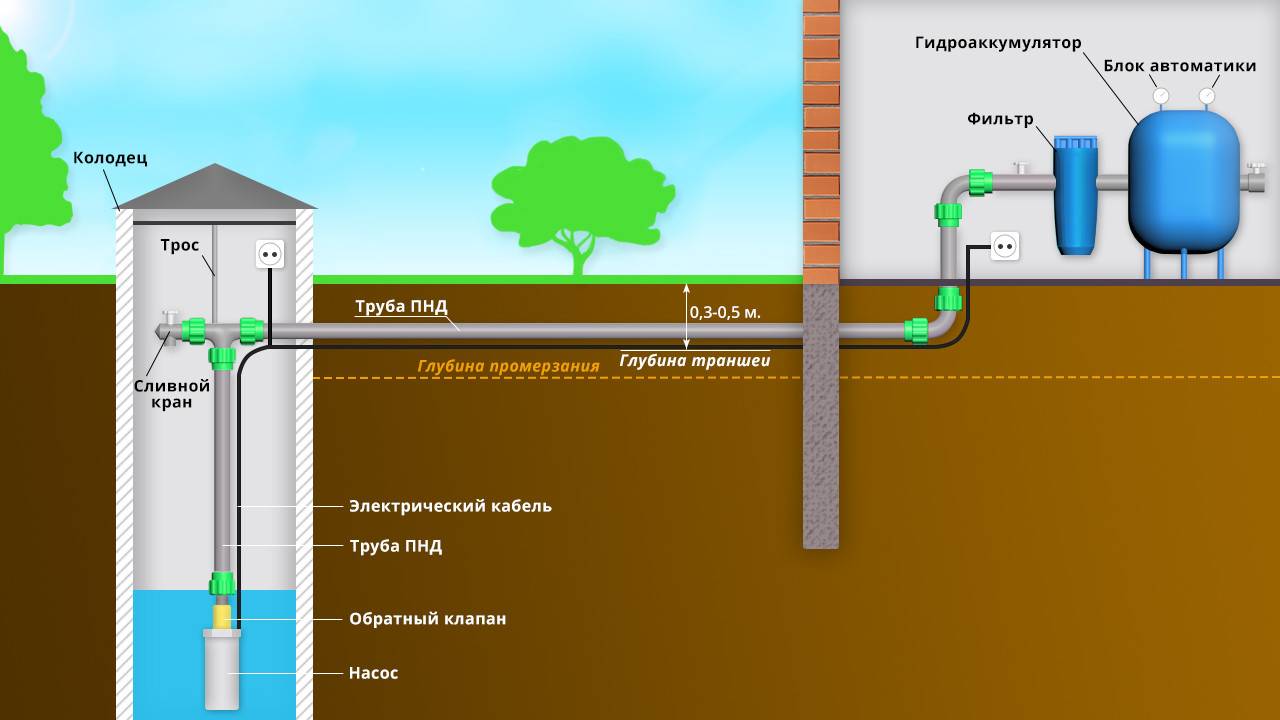

Схема подключения труб к бане и к магистрали

Желательно использовать эластичные полиэтиленовые трубы, которые обладают повышенной устойчивостью к замерзанию. Если взять бухту необходимой длины, количество соединений сводится до минимума. Фитинги и краны — самые уязвимые места трубопровода. Они в первую очередь промерзают, теряют герметичность. Чтобы предохранить их от холода, устраивают утепленный колодец в месте подсоединения к магистрали.

Сооружают из кирпича, бетонных колец. Обеспечивают надежную гидроизоляцию и утепление стенок. Для этого их снаружи оборачивают рубероидом и устойчивым к влаге теплоизоляционным материалом. Траншею засыпают землей. Перед строительством колодца устраивают бетонную подушку. Эти несложные мероприятия препятствуют проникновению в колодец талой и грунтовой воды. Сверху закрывают крышкой с люком.

В начале домашнего водопровода в колодце устанавливают кран, чтобы при необходимости перекрыть подачу воды. На вводе в баню в нижней точке монтируют сливной вентиль. В этом месте также строят колодец, утепляют. Дно не бетонируют, а насыпают слой щебня, чтобы жидкость уходила в почву. Сооружают в 5 м от фундамента, чтобы он не размывался и не оседал.

Можно смотровой колодец устроить рядом с фундаментом, закопать снизу герметичную пластиковую емкость для сбора жидкости. Чтобы слить воду из системы, действуют в такой очередности:

перекрывают трубопровод на входе;
открывают в помещении сливной клапан;
спускаются в дренажный колодец, открывают вентиль.

После этого выравнивается давление в системе, остатки влаги стекают через кран в дренажном колодце. Их немного — около 10 л.

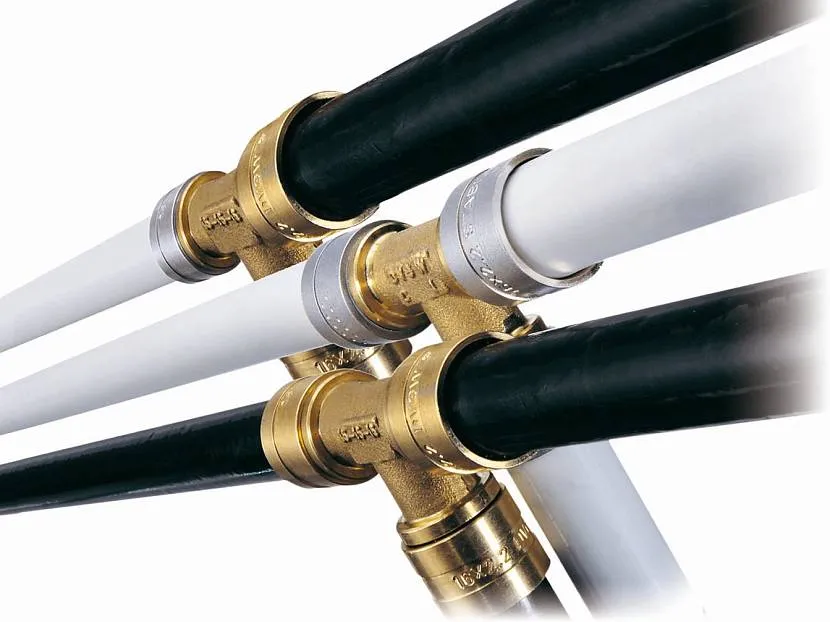

Труба для горячей воды в баню и холодной: выбираем по материалам

Для устройства водоснабжения в бане своими руками еще важно и правильно подобрать трубы. Это могут быть:

Металлопластиковые трубы. Имеют три слоя – алюминий, с покрытием из полиэтилена с обеих сторон, и соединяются между собой фитингами. Под горячую воду станут отличным решением. Устанавливать их не трудно, но нужно учесть, что для крепления некоторых сегментов не обойтись без резиновых прокладок. Вот они не очень устойчивы к перепаду температур и за короткий период выходят из строя (образуются протечки).
Полимерные. У них хорошая эластичность, поэтому для укладки под землей и водоснабжения в бане с горячей водой используются часто.
Полипропиленовые. Пожалуй, самый распространенный вариант, поскольку они применимы как для внутреннего холодного водообеспечения, но и внешней системы. Трубы обладают устойчивостью к коррозии, морозостойкостью. Крепятся посредством сварки, отсюда и прочность выше, чем у предыдущих материалов. При этом соорудить такой водопровод в бане своими руками несколько сложнее.

Несмотря на то, какой источник для воды в бане горячей и холодной своими руками был вами выбран, так или иначе, надо приобретать насос – поплавковый, погружной, с гидроаккумулятором или глубинный.

Поплавковые. Они частично в воде и над ней. Устанавливаются на поверхности колодцев для летнего водоснабжения, так как работают лишь при температурном показателе больше нуля. Основное достоинство – независимы от уровня воды источника для ее использования. Стоимость недорогая, в обслуживании неприхотливы, тем не менее, их мощность невысокая, а также нет автоматического режима работы.
Погружные. Ставятся на небольшую глубину и закрепляются полиамидной веревкой. Способны работать даже при отрицательных температурах. Цена приемлемая, монтаж простой, как и эксплуатация. Но если высота воды снижается, патрубок выплывает на поверхность, насос не функционирует.
С гидроаккумулятором. Универсальные насосы, оснащенные автоматическим режимом и большой мощностью, поэтому довольно шумные. Подходят и для неглубоких скважин, и для открытых источников. Чтобы прибор не сломался при промерзании постройки зимой, рекомендован слив воды.
Глубинные. Они наиболее мощные. Устанавливаются в артскважинах. Есть защита от засорения илом и замыканий. Стоят недешево, поэтому перед тем, как подвести воду в баню, рассчитывайте бюджет. Из минусов – дополнительно необходим накопитель воды.

Строительство зимой

Есть разница, когда строиться. Если собираетесь делать ленточный или плитный фундамент, лучше сделать это в теплое время года.

Также есть ограничения на строительство бани зимой из некоторых материалов, в частности, не рекомендуется строиться в это время года из блочного материала – кирпича или блоков пенобетонов.

Причина в том, что цементный раствор на морозе и класть неудобно, и последствия будут печальные: вода застынет уже при нуле градусов, зимой такая и ниже держится долго. Если цемент застынет со льдом внутри, то потом лед растает, а пустоты от него останутся. Кладка будет разрушаться. К тому же шов, сделанный на морозе плохо сцеплен с блоками.

Но есть решения! Строители решают проблему так: либо добавляют в раствор добавки, которые снижают температуру замерзания воды, либо подогревают раствор, либо подогревают либо в швы вставляются электроды, которые при включении в сеть выделяют тепло, подогревая швы.

Сруб

Еще один стеновой материал – кругляк или брус. Срубы ставятся в любое время года, однако поставленный зимой сруб бани из зимнего леса буквально оброс легендами.

Легенда первая гласит, что зимой прекращается сокодвижение и поэтому(!) воды в стволах деревьев становится меньше. Ну, это полуправда. Сокодвижение действительно прекращается или сильно замедляется. Но куда же деваются соки? Неужели испаряются? Нет, они остаются в стволе до весны. Зимние стволы тяжелее летних – именно за счет влаги.

Легенда вторая рассказывает о том, что наши предки рубили лес зимой именно по причине его большей пригодности для строительства, чем летнего. Факт есть факт, однако для крестьянина большое значение имело и то, каким образом вывозить древесину из леса – все-таки по снегу тащить бревно полегче будет, чем по летней просеке. Да и дел садово-огородно-полевых зимой меньше.

СОВЕТ! Хотите более-менее просушенные бревна? Берите с собой прибор для измерения влажности и начинайте объезжать фирмы, торгующие бревнами. Не слушайте байки про время заготовки, верьте только своим глазам.

Влагомер

Можно ли строить баню зимой из бруса

Да, можно строить зимой баню из бруса. Не фундамент заливать, а именно собирать коробку.

И снова – причины тому вовсе не в том, что морозы высушивают древесину. Есть определенные выгоды совершенно другого рода в том, чтобы ставить баню зимой. Например, в это время года проще договориться с приличной бригадой, которая летом будет нарасхват.

ВАЖНО! Но спецы должны быть реальными профессионалами, потому что для них работа с промороженными бревнами сложнее, чем с обычными. Второй важный момент – это то, что грибы зимой спят, как медведи

Для их развития тепло нужно не меньше, чем влага и воздух. Но обработать бревна антисептиком зимой не получится толком – впитывать дерево его не будет

Второй важный момент – это то, что грибы зимой спят, как медведи. Для их развития тепло нужно не меньше, чем влага и воздух. Но обработать бревна антисептиком зимой не получится толком – впитывать дерево его не будет.

Что касается утеплителя, особенно межвенцового, то есть мнение, что класть его во время сборки коробки зимой не надо, потому что при таянии он наберет влагу, и разовьется там плесень, вместо этого предлагается набивать паклю весной.

*** Использование бани зимой может показаться кому-то трудоемким, однако все окупается пользой от процедур в период, когда мы так подвержены всяким болячкам. А вот тем, кто еще только собирается сделать баню зимой, советуем подумать хорошенько, хотя тут зависит от морозности вашего климата.

Что лучше, колодец или скважина – выводы и рекомендации

Однозначно ответить на это вопрос невозможно. Все зависит от того, для какой цели будет использоваться вода и какого качества она должна быть. Поэтому, выбирая источник водоснабжения, надо учитывать не только техническую сторону вопроса и финансовые затраты, но и санитарно-гигиенические требования.

Рассмотрим некоторые варианты, которые влияют на выбор лучшего источника водоснабжения.

Если к воде предъявляются самые высокие требования, а запасы ее должны полностью покрывать потребности не только в бане, но и в других строениях загородного участка, при этом финансовая сторона не имеет большого значения, то лучшее решение – это артезианская скважина.
Тогда, когда глубина колодца может достигать свыше 15-20 метров или ее вообще нет, то скважина «на песке» – единственно правильный выбор с приемлемыми финансовыми и трудовыми затратами. К такому же выводу должен привести и слишком высокий уровень грунтовых вод, например, в болотистой местности меньше 3-х метров. Даже, если запас воды ограничен, то, имея в бане накопительный бак для холодной воды, можно периодически пополнять его водой, тем самым не испытывая ее нехватки во время банных процедур.
И последний, самый распространенный вариант – построить бетонный или деревянный колодец своими руками. Убедившись в том, что на вашем участке глубина залегания грунтовых вод находится в пределах от 5 до 10 метров, можно смело приступать к рытью шахты для колодца

Чтобы обладать этой важной информацией, можно измерить глубину уже построенного колодца у соседей или получить данные о гидрогеологической ситуации у геологов. Как правило, вода в таких колодцах может применяться и для питья, и для хозяйственно-технических нужд, а ее объема должно хватить и для бани, и для дома, и для полива огорода.

Колодец или артезианская скважина:

Разумеется, что все вышеизложенное является только информацией к размышлению. А что выбрать, водоснабжение из колодца или из скважины, зависит от конкретных условий, возможностей и Ваших желаний.
