Что из себя представляет водопроводная колонка и как она устроена

Технические характеристики колонки водоразборной Основные параметры и размеры колонки должны соответствовать показателям, указанным в таблице

Наименование параметра или размера, единицы измерения.

       Величина

Рабочее давление, МПа

от 0,1 до 0,6

Условный проход подающей трубы (в зависимости от типоразмера), мм

15;20

Условный проход подводящей трубы от приемника к водопроводной сети,мм

20

Ход клапана, мм

от 16 до 18

Высота колонки, мм

  а) надземной части

1000±10

  б) подземной части (в зависимости от типоразмера)

от 750 до 3500 (с интер- валом  через 250 мм)

Масса колонки при глубине заложения водопроводной сети 1250мм, кг, не более

31

Изменение массы колонки на каждые
250мм высоты, кг, не более

2,6

Колонка состоит из основных частей, представленных в таблице.

№поз.
на рис.1

  Обозначение

    Наименование

  К-во
шт.

 1
2
3
4
5
6
7
8
9
10
11
12
13

КВ.100
КВ.300
КВА.401
КВА.403
КВ.513
КВ.503
КВ.504
КВ.501
КВА.512
КВА.513
КВ.507
КВ.502
КВ.512

Труба в сборе
Стояк
Колпак
Рычаг
Верхняя часть эжектора
Средняя часть эжектора
Нижняя часть эжектора
Гнездо эжектора
Клапан
Прокладка
Сетка
Приемник
Пружина

1
1
1
1
1
1
1
1
1
1
1
1
1

  Принцип работы колонки водоразборной

  При нажиме вниз до упора рычаг 4 давит через трубу и наконечник стояка 2 на эжектор с клапаном 9,пружина 13 сжимается и нижняя часть эжектора 7 с отверстиями опускается ниже гнезда.
Вода, постоянно находящаяся в приемнике, фильтруется
через сетку 11, поступает в эжектор и далее по стояку 2 к потребителю. После окончания водоразбора рычаг под действием пружины поднимается в первоначальное положение, клапан с резиновой прокладкой 10 прижимается к внутреннему торцу эжектора и закрывает доступ воды в эжектор. Вода  оставшаяся в стояке, через окно средней части эжектора 6 сливается в трубу 1, где находится до следующего водоразбора. Нормально работающий эжектор обеспечивает полный отсос воды при последующем водоразборе и гарантирует бесперебойную работу колонки.

Подготовка колонки к работе.

Перед установкой колонки в водопроводную сеть необходимо подтянуть болтовые соединения.
При соединении колонки с водопроводной сетью не  допускать  случаев попадания земли в приемник.
Перед пуском в эксплуатацию колонка должна быть  тщательно промыта раствором хлорной извести. Известь засыпается сверху, при этом колпак колонки следует снять.

Техническое обслуживание колонок водоразборных.

   Техническое обслуживание колонки водоразборной состоит в ежемесячной проверке на эжекцию и пропуск воды в корпус.
Проверка производится следующим образом:
а) перекрыть отводящую часть стояка деревянной пробкой;

б) нажать на рычаг. При этом вода через окна нижней части эжектора заполняет трубу-корпус до верхнего уровня;

в) отпустить рычаг;

Если в течение 15 минут вода в корпусе не прибывает, плотность считается в норме;

г) убедившись в плотности клапана, вынуть пробку, опустить рычаг, слить воду до полного опорожнения трубы-корпуса.
При нормально работающем эжекторе и достаточном напоре воды у колонки 1,75м вода отсасывается из корпуса в течение 5-7 м

Возможные  неисправности водоразборной колонки   и  способы
их  устранения

Наименование неисправности, внешнее проявление и дополни-
тельные признаки

 Вероятная
причина

    Способы
устранения

При нажатии на рычаг   слабая подача воды или  ее полное отсутствие.

  Течь воды из стояка без
нажатия на рычаг.

  Заполнение корпуса  колонки водой при нормально работающем
эжекторе.

Засорение сетки.

Закрыт вентиль
присоединения
к магистрали.

Поломка пружины.

Низкое давле-ние воды в сети.
Засорился стояк

Разобрать приемник и очистить сетку.
Открыть вентиль.

Заменить пружину.

Поднять давление.

Прочистить стояк.


При подготовке колонки к ремонту необходимо:

а) перекрыть доступ воды из водопровода;
б) снять колпак 3, рычаг 4;
в) вывернуть и вынуть стояк 2;
г) снять приемник с эжекторным устройством (5,6,7,8,9,10,13)
разобрать, произвести необходимый ремонт и очистить
фильтрующую сетку 11.
После ремонта собрать колонку и подвергнуть гидравлическому испытанию давлением 1,0±1,2 МПа. При сборке под резьбу использовать паклю, пропитанную железным суриком  ГОСТ 8135-74.

Обзор видов

Современные эжекторные водоразборные конструкции выпускают в двух вариантах, которые имеют маркировку КВО или КВ. Оба варианта имеют эжектор, но отличаются они друг от друга не внутренним устройством, а креплением приемника воды к корпусу колонки.

Модели колонок КВО – крепеж приемника воды выполняется с применением фланцев, которые имеют вид квадрата. Один фланец приваривается к корпусу колонки, а другой крепится к приемнику воды.

Модели колонок КВ – крепеж приемника воды сделан при помощи двух болтов, которые проходят через «ушки». Эти «ушки» есть как у приемника, так и у корпуса колонки. Чтобы обеспечить герметичность механизма, между этими двумя деталями устанавливаются специальные прокладки.

Помимо уличных колонок эжекторного типа, существуют варианты со шкивом. В качестве примера рассмотрим два их варианта.

Водозаборная колонка с поворотным устройством шкива – такой тип колонок устанавливают на широкое основание-платформу. Патрубки к конструкции используют винтового типа. Рабочее давление в таких устройствах не превышает 2 бар.

Водоразборная колонка с коленчатым типом шкива – труба-стояк в этой конструкции расположена возле нагнетательного рычага. Не все модели комплектуются приемниками воды, но шкивы снабжены пружинными фиксаторами, которые в разных моделях имеют определенную мощность. Выпускаются колонки и с переходными эжекторами. Уровень рабочего давления в такой конструкции зависит от ширины опорного гнезда эжектора.

Применение уличных колонок можно увидеть и в условиях частных строений, где при добыче воды из скважины встречаются колонки с питьевой водой. Нередко конструкция бывает автоматизирована или выполнена с электроподогревом – таким образом, она становится незамерзающей в зимнее время.

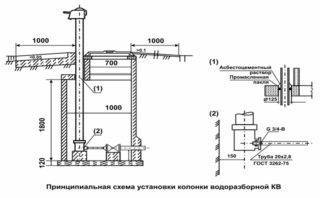

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.

Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Как работает водогрейная колонка?

Задача водонагревателей данного типа – среагировать включением горелки на открытие крана горячей воды в любой точке дома и обеспечить ее нагрев до нужной температуры. Чтобы подробно описать принцип работы газовой колонки, перечислим последовательность процессов, протекающих в атмосферных моделях:

  1. На первом этапе пользователь поджигает запальник, находящийся в смотровом окне и направленный в сторону основной горелки.
  2. После открытия крана в системе ГВС появляется проток воды, а давление возрастает. Устройством водяного узла (в просторечии – лягушки) предусмотрено, что при этом срабатывает мембрана и перемещает шток, соединенный с газовым клапаном.
  3. От воздействия мембраны водяного узла клапан открывает подачу топлива на основную горелку, которая тут же поджигается от запальника либо напрямую от искрового электрода. Мощность пламени пользователь может регулировать вручную с помощью крана, выведенного на переднюю панель.
  4. Вода, поступающая в теплообменник газовой колонки, начинает нагреваться еще в змеевике, выполненном вокруг медного кожуха. Такой принцип работы позволяет избежать образования конденсата на трубках из-за разницы температур холодной воды и пламени горелки.
  5. Нагретая вода поступает к потребителям. После закрытия крана мембрана «лягушки» оттягивает шток, клапан перекрывает подачу газа и горелочное устройство затухает, а нагрев прекращается.

Если в силу разных причин произойдет отрыв пламени горелки и она потухнет, то сработает термопара и клапан прекратит подачу газа. То же случится при исчезновении тяги в дымоходе по сигналу соответствующего датчика.

Схема работы водогрейного аппарата, не оборудованного фитилем

Работа наддувных водонагревателей основана на автоматическом поддержании температуры воды, установленной пользователем. Розжиг производится от электросети либо от гидрогенератора, встроенного в водопровод и вырабатывающего электричество при возникновении протока. Дальше нагревом управляет контроллер, ориентирующийся на показания датчика температуры. Он меняет производительность вентилятора и интенсивность горения в зависимости от температуры воды на выходе.

особенности применения и Основные характеристики гидрантов

Водопроводная (водоразборная) колонка — это механическое оборудование, предназначенное для подачи и забора воды из магистрали централизованного водоснабжения.

Как уже было сообщено, оборудование используется для обеспечения водой населённых пунктов либо отдельных строительных объектов, не оборудованных водопроводным вводом.

Рассмотрим рекомендации и основные требования, каковые направляться учесть при монтаже своими руками и эксплуатации водоразборных колонок:

  • Классическим местом размещения водоразборной колонки и сейчас считается перекресток либо придорожная часть тротуара.
  • В соответствии с требованиями национальных стандартов радиус обслуживания оборудования должен быть не больше 100 м.
  • При выборе места для размещения этих установок предпочтительно применять участки на возвышенности, поскольку в этом случае будет несложно обеспечить естественный отвод стоков.
  • Установка колонки может выполняться на уличной линии водопровода, на закольцованной линии либо на отводах от главной магистрали.
  • Монтаж оборудования на тупиковой линии по обстоятельству высокой возможности замерзания целесообразен лишь в том случае, если предполагается постоянный и внушительный расход воды.

Конструкционные изюминки

Конструкция устройства складывается из таких элементов как:

  • клапан;
  • эжектор;
  • водоподъёмная труба;
  • корпус с подвижным в вертикальной плоскости рычагом.

Устройство водопроводной колонки благодаря эксплуатационных изюминок отличается долговечностью и прочностью.

  • Корпус колонки представляет собой вертикально расположенную трубу со средним диаметром поперечного сечения 90 мм. Корпус изготавливается из низкоуглеродистых сталей, каковые превосходно переносят резкие температурные перепады, механические нагрузки т.д. Поверхность корпуса возможно окрашена простыми красками, цена которых низка, но для продолжительной эксплуатации лучше выбирать те устройства, корпус которых покрыт порошковой краской.
  • Водоподъёмная труба (штанга) установлена в корпуса и несёт ответственность за подачу воды. С целью достижения оптимальной интенсивности подачи воды условный проход водопроводной трубы имеет диаметр не меньше 15 мм. По окончании того как подача воды приостанавливается, остатки сливаются чтобы не было замерзания зимой.

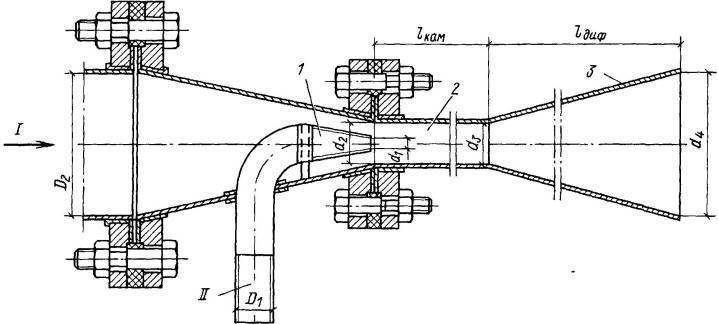

  • Эжектор – это разновидность струйного насоса, установленная в корпусе колонки для выкачивания остаточной воды из штанги.
  • Клапан – часть водозаборной колонки, в которой установлен эжектор. Конструкция клапана разборная, в следствии чего, при необходимости, возможно заменить износившиеся уплотнители. Клапан, как и целый корпус колонки, изготовлен из прочной и долговечной низкоуглеродистой стали.

Эксплуатационные недочёты оборудования

В случае если с тем как подключить газовую колонку к водопроводу может разобраться любой человек, имеющий несложный монтажный инструмент то с колонками, о которых идет обращение в данной статье все не так легко.

Рассмотрим наиболее актуальные эксплуатационные недочёты гидрантов и попытаемся отыскать средства их устранения:

  • Неудовлетворительная эксплуатация оборудования на низком давлении с высокой возможностью замерзания зимой. Обстоятельство этого явления содержится в ограниченном нижнем пределе давления в водопроводе.
  • Попадание поверхностных грунтовых вод в излив колонки через эжектор – значительный недочёт, очень плохо сказывающийся на качестве воды, приобретаемой потребителем. Обстоятельством проникновения грунтовых вод есть неправильно установленная прокладка.
  • Необходимость в громадном упрочнении при открытии запорного клапана. Обстоятельство содержится в сопротивлении возвратной пружины и в давлении воды конкретно на тарелку клапана. С этим недочётом ничего нельзя поделать, поскольку это конструкционные изюминки оборудования, поменять каковые не удастся.
  • Замерзание колонки зимой, не обращая внимания на наличие эжектора. Обстоятельством замерзания есть остаток маленького объема воды в штанге и в клапане.

Как сделать так дабы вода кроме того в маленьком количестве не оставалась в устройстве и не мёрзла? В первую очередь, возможно постараться верно настроить эжектор. Сделать это непросто, поскольку давление в водопроводной системе непостоянное.

Чтобы всецело избавиться от остатков воды в штанге, возможно высверлить сточное отверстие либо ослабить соединительный трубный фланец, создавая естественный сток. И тот и другой способ сложен в реализации, а помимо этого противоречит инструкции пользования устройством. Исходя из этого такую работу целесообразно доверить экспертам.

Изготовление поршневого, ручного насоса

Для того чтобы сделать для колодца на даче подобный агрегат из подручных материалов, можно воспользоваться следующей технологией:


Рисунок 2. Схема помпы поршневого насоса.

Вначале надо подобрать корпус для насоса. Для этого используют металлическую трубу нужной длины. Если есть возможность, то можно применить гильзу от дизеля или корпус гидроцилиндра. Длина трубы может быть порядка 600-800 мм при калибре не менее 8 см. Самое лучшее – это изготовить корпус из толстостенной трубки на токарном станке. При этом внутренние стенки насоса получаются гладкими. Если использовать металлический отрезок, то надо снять шабером все внутренние неровности. Корпус не обязательно делать круглым: он может иметь форму квадрата или быть многоугольным. Основное условие – он должен иметь одинаковое сечение по всей длине. Поршень насоса выполняют такой же формы, какую имеет внутренняя часть устройства.
Крышки для агрегата можно сделать из металла или толстой пластмассы. Можно использовать и дерево. Для этого хорошо подходит дуб или лиственница. Такой материал разбухает от воды и хорошо герметизирует зазоры между стенками ручного насоса. В верхней крышке делают отверстие под шток, а нижнюю – соединяют с клапаном и так устанавливают на место. В корпусе сбоку делается отверстие и приваривается выводной патрубок.
Поршень изготавливается из любого подходящего материала: металла, пластмассы или дерева. Главное условие заключается в том, что он должен иметь уплотнитель из резины, который обычно выполняется в виде кольца. Поршень должен передвигаться внутри корпуса насоса для скважины легко, без натяга. Его соединяют со штоком при помощи резьбы и запорной шпильки.
В качестве входной трубы можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для этой детали применяют трубы из пластмассы или металла.
Самая важная деталь ручного насоса для скважины – это обратные клапаны. От их качества зависит производительность всего устройства. Они должны иметь достаточно прочную конструкцию, чтобы не дать воде вернуться во входной шланг

Притирке клапанов насоса надо уделить самое большое внимание, иначе жидкость будет просачиваться через них и возвращаться обратно в скважину или колодец. Для ручного насоса подойдут мембранные или шариковые обратные клапаны. Первый тип можно сделать из прочного куска резины

Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла.
Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Первый тип можно сделать из прочного куска резины. Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла.
Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Подобная конструкция ручного насоса для скважины используется на многих дачных участках и показывает себя достаточно надежной в работе (рис. 1).

Колонки водоразборного типа

Указанная компания, как привило, занимается изготовлением колонок с коленчатыми шкифами. В среднем параметр рабочего давления ими выдерживается на уровне 2 бар. Также следует отметить, что колпаки часто используются двойные. При этом рычажные устройства устанавливаются самые разнообразные. В данном случае клапаны используются стальные. Холодная вода проходит по стояку, диаметр которого равняется 12 см. Дополнительно следует отметить, что существуют модификации с переходными эжекторами. В такой ситуации в устройствах используются сетки.

Прокладки при этом устанавливаются только у сальника. В данном случае приемники используются чугунные. Непосредственно пружины по мощности сильно отличаются. Для установки колонки используются кронштейны. При этом у основания эжектора для крепления производителем, как правило, предусмотрены отверстия для болтов. В данном случае зажимные гайки подходят с диаметром в 1.2 см. Стоит в среднем качественная водоразборная колонка вышеуказанной торговой марки в районе 21 тыс. руб.

Механизмы для самостоятельного устройства скважины

Обычно для устройства скважины используют специальную буровую технику, поэтому возникает вполне закономерный вопрос: как пробурить скважину на даче без ее применения? Оказывается, существует несложный ручной механизм, состоящий из буровой вышки и подвешенной к ней колонки. Рассмотрим более подробно отдельные части оборудования.

Основанием служит вышка, напоминающая треногу. Материалом для опор являются или металлические трубы, или бревна, соединенные в верхней части шкворнем. Там же расположен блок подъема буровой колонки. Две ноги вышки соединены лебедкой (воротом).

Конструкция оборудования для бурения может быть различной. В некоторых случаях, если водоупорный слой залегает недалеко от поверхности земли, достаточно ручного бура

Колонка для бурения – главный функциональный элемент. Она состоит из нескольких трехметровых штанг, соединенных муфтами. Иногда достаточно длины в полтора метра. Именно колонка погружается в грунт, а ее длина регулируется при помощи штанг. Заменой специального оборудования служат водопроводные трубы, оснащенные стальными муфтами.

Буровые головки необходимо выбирать в зависимости от природы грунта. Вот наиболее часто используемые: 1 — «ложка», 2 — «змеевик», 3 — «долото», 4 — «желонка»

Ударным или режущим грунт элементом является буровая головка. Она накручивается на колонку с помощью резьбового переходника. В процессе опускания головки в почву грунт заполняет полости бура. Для различных видов пород используют разные насадки: «ложка» подходит для мягкого грунта, «змеевик» — для плотного, «долото» — для твердых пород. Желонкой вынимают разрыхленный грунт наверх.

Чтобы стенки скважины не обсыпались, используют обсадные трубы – как правило, это обычные пластиковые водопроводные изделия, легкие и удобные для монтажа. Низ трубы представляет собой своеобразный башмак, имеющий снизу гладкую или зазубренную кромку.

Два основных вида башмака для обсадных труб: а – зубчатый (фреза), б – гладкий. Область резки: 1 – зубцы, 2 – гладкая кромка

Таким образом, устройство скважины происходит с применением специального оборудования, часть из которого можно приобрести в магазине, часть изготовить самостоятельно.

Принцип работы

Чтобы правильно понять принцип действия газовой колонки, надо первоначально понять как работает её система безопасности.

Если аппарат выключен, блок управления газовой колонки перестаёт получать питание, т.к. электрическая цепь в выключателе разорвана. Это происходит за счёт того, что толкающий механизм прижимает пластину выключателя и держит ее выключенной.

Электромагнитный клапан на газовой колонке тоже находится в закрытом состоянии и перекрывает поток газа из входного патрубка, т.к. к нему питание тоже не поступает. Однако не только он препятствует проходу газа: пружинный клапан, расположенный в модуле газа, также отключается, и отток газа в коллектор полностью закрывается.

Главный элемент водяного редуктора газовой колонки — это двукамерный модуль со сгибающейся мембраной, в народе именуемом “лягушкой”. Данные модули связываются друг с другом при помощи соответствующего канала. Если подача воды выключена, давление в камерах выравнивается.

Водоочистительная система

Водоподготовка требуется для очищения воды от всех сторонних примесей. Перед сооружением станции водоочистки производится лабораторное исследование, которое помогает определить отклонения от нормы.

Вода проходит через многоуровневые фильтры, позволяющие удалить все примеси. После завершения органолептических анализов разрабатывается система водоочистки:

  1. Чрезмерная жесткость понижается благодаря специальным реактивам — они удаляют из воды тяжелые металлы.
  2. При очистке производится обезжелезивание — удаление железа делает воду бесцветной и пригодной для использования.
  3. Также во время водоподготовки производится обработка жидкости ультрафиолетом, что позволяет избавиться от бактериологического заражения.

После водообработки удается удалить почти все примеси, и в водопровод подается безопасная, прозрачная и очищенная вода.

Требования к водоразборной колонке

  • В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
  • Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
  • Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
  • Возвышенное место установки лучше, чем в низине.
  • Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
  • Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора. Они, по сути, отвечают за нормальную работу водонагревателя:

Они, по сути, отвечают за нормальную работу водонагревателя:

  1. Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
  2. Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
  3. Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
  4. Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

Выводы и полезное видео по теме

Прежде чем приняться за самостоятельное изготовление ручного насоса, изучите опыт домашних умельцев. Это поможет не только научиться новым технологиям, но и позволит избежать досадных ошибок.

Ручной водяной насос – прекрасный помощник в трудной ситуации. Если произойдет авария на электромагистрали, вы не останетесь без воды: накачать несколько ведер из скважины можно и ручной помпой.

А чтобы собрать полезное устройство самостоятельно, не потребуется изучать сложные технологии или подыскивать особенные материалы – все найдете в домашнем хозяйстве
.

Решились собрать самодельный насос для воды из подручных материалов? Может хотите уточнить какие-то моменты, не полностью разобранные в этом материале? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.

А может вы хотите дополнить нашу статью уточнениями или полезными рекомендациями? Пишите нам, пожалуйста, об этом, выражайте свое мнение.

Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? , да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.

  • Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
  • Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
  • При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
  • Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
  • За один взмах трубопровод забивается на 40-50 см (если по глине).
  • Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
  • Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.
  • Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже.
  • Возможно подключение электрического насоса всасывающего действия.

Достоинства такой колонки:
если весь необходимый материал заранее заготовлен, смонтировать все устройство можно за 5-6 часов. Конструкция проста, а материалы — вполне доступны. За 5-6 нажатий рукоятки набирается ведро воды.Недостатки:
Глубина залегания водоносного слоя не должна превышать 10 м. Невозможно пробить грунт в каменистых почвах.

На каждой даче, либо приусадебном участке, имеется источник водоснабжения — колонка или колодец. Колодец иметь конечно лучше чем отвод от сетевого водопровода по многим причинам. Вода из колодца естественно чище и полезней и для человека и для полива растений. При низких температурах зимой вода не замерзает, так как термальное тепло не дает ей превратится в лед. Но не у каждого дачника есть возможность иметь колодец либо скважину на своем участке. В основном дачники пользуются отводами от сети водопровода общего пользования. Никаких нареканий в летнее время конечно нет кроме того, что могут отключить воду по причине какой-нибудь поломки или аварии на водоканале. А вот в зимнее время с колонкой беда. Все дачники имеющие на дачном участке баньку всегда зимой приезжают попарится, помыться.

Но у тех владельцев которых стоят колонки вода зачастую замерзает в стояке и образуется сразу целый комплекс проблем. Как быть, чем разморозить и прочая круговерть. И так проблема очень серьезная и требует своего разрешения. Нужно заглянуть в саму суть проблемы — почему замерзает вода, и как это предотвратить? Вода замерзает в стояке от низкой температуры, зачастую всякого рода утепление колонки не спасает, так как морозы у нас крепкие. Но автор нашел простое и гениальное решение этой проблемы. В нижней части трубы при заглублении в землю он установил тройник и кран Маевского. И вот как это работает, спускной кран находящийся ниже уровня земли не замерзнет, так как выше оговорено термальное тепло земли не даст промерзнуть трубе, а с верхней части трубы вода сольется в дренаж через кран Маевского и стояк останется сухим до подземной его части, что и предотвратит замерзание стояка. И так теперь рассмотрим, как автор все это делал и что для этого ему понадобилось.

Материалы: кран Маевского, тройник, переходник, фум лента.Инструменты: набор ключей, газовый ключ, отвертка, плоскогубцы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
