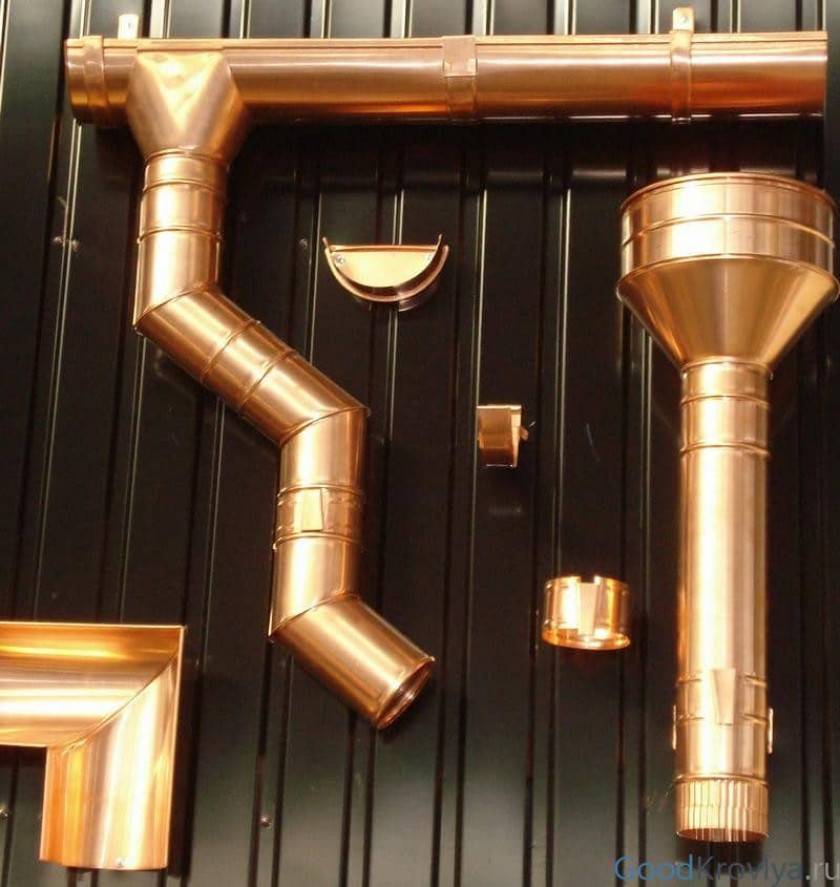

Медные водостоки Аквасистем

Выбор водосточной системы по материалу

Задача №1: правильно выбрать и рассчитать водостоки. И вопрос выбора решают не столько личные предпочтения владельца, сколько другие, более объективные показатели:

  • ➠ Климат в регионе (максимально возможный уровень осадков)
  • ➠ Конфигурация, размеры кровли и угол ската
  • ➠ Этажность дома, его возраст и выносливость несущей системы.

Выбор материала зачастую продиктован целесообразностью. Так, водостоки из меди или титан-цинка не подвержены коррозии, устойчивы к агрессивной среде, но дорогие.

Чаще всего для изготовления металлического водостока используют сталь:

  • оцинкованную (в последнее время все реже — она подвержена коррозии и недолговечна),
  • покрытую защитным полимерным слоем.

Такая система прочна, надежна, подходит для многоэтажных строений. Но имеет ряд нюансов:

  • Металл не стоит использовать в приморских зонах, где в воздухе много солей, а также в районах с развитой промышленностью — активные вещества растворятся в воде, вступят в реакцию с металлом и сократят срок службы водостоков.
  • От металлической системы стоит отказаться, если у вас старый дом, слабая несущая конструкция, фундамент или стропильная система.
  • Металлические водостоки обладают низкой шумоизоляцией. Во время дождя они будут гудеть.

Популярная альтернатива — пластиковые водостоки.

Производители водосточных систем Аквасистем

Родоначальником водосточных систем данного типа считается немецкая компания Zambelli. На текущий момент времени она производит водостоки из меди. Дополнительный вид деятельности — изделия из окрашенного металла и титана с цинковым слоем.

Ежегодно вся продукция тестируется независимыми экспертами. Всего в коллекции более 1000 деталей и комплектующих для водосточных систем. Гарантированный срок эксплуатации — до 100 лет. Медные же изделия рассчитаны на 150-200 лет.

Помимо головной компании желоба и трубы производят практически 400 компаний по всему миру. Все они работают по технологии Zambelli, соблюдают единые стандарты качества.

Характеристики отливов для крыши из оцинкованной стали

Вы можете купить водосток оцинкованный для крыши в Украине от производителя с готовой сборкой для стандартных домов, а также построить отвод, выбирая подходящие части или произвести изготовление на заказ.

Стандартные элементы водоотлива производятся из оцинкованной стали с покрытием или полимерного материала или пластика, за счет чего они обладают такими преимуществами:

  1. Длительный срок эксплуатации – до 20 лет.
  2. Оцинкованный вариант дешевле медного.
  3. Полимерное покрытие защищает от коррозии, поэтому отлив для крыши устойчив к дождям и снегам.
  4. Система изготавливается в различной цветовой гамме.
  5. Оцинкованный металл устойчив к перепадам температур.

Желоба и трубы выпускаются разных моделей:

  • полукруглое сечение имеет улучшенные характеристики слива. За счет отсутствия ребер водосток меньше засоряется, с него быстрее стекает вода. Для небольших жилых домов и дач достаточно маленьких 100, реже 120 мм сечения, для производственных зданий, промышленных строений, многоэтажных построек, ангаров, складов и цехов используются широкие желоба и трубы 120, 140, 150 и 200 мм. Они выпускаются длиной 1,25 м и 2 м;
  • прямоугольное сечение используется для желобов. Такие модели более эстетичны, продолжая конструкцию кровли, выглядят как карниз. Стандартные элементы выпускаются длиной 1 или 2 м.

 Производство водостоков из оцинковки на заказ

Легкий монтаж и установка таких жестяных водоотводов производится быстрее, так как не нужно подгонять элементы друг под друга. Такие сливы более надежны за счет плотного соединения стыков. Также вы можете точно подобрать цвет системы отводов под кровлю или фасад здания.

 Цена на жестяные сливы для крыши за метр

На отливы для крыши оцинкованные цена зависит от количества используемых модулей для построения системы водоотвода. Вы можете просчитать стоимость всего слива для кровли, подобрав элементы в каталоге, а после посмотреть цены в прайсе. Переходные и соединительные части указаны с фиксированным доступным ценам, на трубы и желоба указывается расценка за м п. На заводской водосток оцинкованный цена ниже, чем при изготовлении на заказ.

Нюансы установки

Поскольку держатели желоба прикручиваются к кровельной обрешетке, целесообразно проводить установку водостока одновременно с монтажом крыши. Для соединения ПВХ водостоков не требуется клей, в данном случае используются резиновые уплотнители. Они позволяют компенсировать температурные расширения, а в случае износа легко снимаются. Нужно придерживаться правил, установленных производителем и знать основные аспекты грамотной установки водостоков:

Монтаж системы начинается с места крепления водоприемника;
Край свеса крыши должен приходиться на середину желоба;
Шаг крюков составляет 40 см (для металлических систем 100 см);
Оптимальный уклон составляет 2–3 мм на метр погонный желоба.
Сливные воронки должны устанавливаться через каждый 10 м.
Крепление труб проводится сверху вниз, заглушки ставятся на земле.
Держатели располагаются на расстоянии максимум 1,5 м друг от друга.
Важно предусмотреть зазор между трубой и стеной в 6–8 мм для расширения.

Тонкости монтажа

Монтаж водосточной системы при условии, что все необходимое уже приобретено, начинается с установки крюков. Это нужно делать еще до укладки черепицы или шифера. Если выбор сделан в пользу стальных или титановых систем, расстояние между крюками не должно превышать 500-900 мм. Для медной модификации оно сокращается до 300-600 мм. Дополнительный крепеж требуется в точках поворота, присоединения к воронкам и трубам.

Для крепления крюков необходимы саморезы. Для медного водостока — из нержавейки или с анодированным покрытием. Нельзя забывать и о том, что желоба должны иметь уклон в сторону воронки не менее 2 см/п. м. Этот момент учитывается при выполнении загиба крюков.

Если крюки закреплены, можно переходить к дальнейшему монтажу в соответствии с алгоритмом, приведенным ниже:

  • в желобах размечается место под будущие воронки. Отверстия можно вырезать ножницами по металлу или выпилить ножовкой;
  • желоба помещаются в крюки. Сначала заводится передняя часть так, чтобы носик крюка зашел в завиток желоба. Потом остается повернуть последний на 900, и он станет на свое место;
  • отдельные желоба соединяются вместе при помощи специальных элементов жесткости. Обязательно вставляются резиновые уплотнители так, чтобы они не достигали края соединительного элемента;

Важный момент! На расстоянии не менее 10-15 см от точки соединения желобов необходимо установить дополнительные крюки с обеих сторон.

  • устанавливаются углы. Для этого сначала снимают крюки со свеса. В них помещают желоба. Далее всю конструкцию помещают обратно. Желоба состыковывают с помощью соединителей и резиновых прокладок;
  • после монтажа карнизного фартука собирается поддержка для желоба. При этом обязательно учитывается тип ската. Завиток желоба в его передней части должен зайти в завиток поддержки. Для надежности обе детали фиксируют вытяжными заклепками. Их впоследствии окрашивают в основной тон. К кровельному скату поддержку крепят саморезами (из нержавеющей стали в случае с медной системой);
  • торцы желобов закрываются полукруглыми заглушками. Для надежности их фиксируют герметиком на силиконовой основе. Не стоит забывать и про резиновые уплотнители. Их вставляют ребристой частью вверх. Для того чтобы поместить заглушки на место, потребуется киянка либо резиновый молоток;
  • устанавливаются воронки желоба. Чтобы в них не попадали листва, строительный мусор, птицы, мелкие животные, сверху лучше разместить специальную сетку;
  • монтаж трубы. Воронки непосредственно с трубой соединяются при помощи колен универсального типа;
  • точки соединения колен и отвода трубы фиксируют с применением вытяжных заклепок. Если отрезки трубы не оснащены соединительным раструбом, для их состыковки потребуется специальный соединитель;
  • если на фасаде или торце здания имеются архитектурные выступы, для их обхода потребуются специальные отрезки трубы в форме буквы S. Монтаж проводится так же, как и в случае с коленом.

На последнем этапе труба крепится к фасаду здания. В намеченных точках просверливаются отверстия под дюбеля. Метизы вкручивают в декоративные накладки и помещают в дюбеля с использованием ключа. Декоративная накладка должна быть прижата к стене. Для надежности ее крепят герметиком на силиконовой основе.

Далее гайку накручивают на метиз. Резьба метиза должна быть видна на 5 мм. На метиз накручивают заднюю часть хомута и закрепляют ее гайкой. Трубу помещают в кольцо хомута. После этого остается зафиксировать переднюю часть хомута при помощи винтов.

Если труба монтируется на вентилируемый или утепленный фасад, для крепления потребуются шпильки-удлинители и соединительные гайки. Они не входят в комплект водосточной системы. Их приобретают отдельно.

Важный момент! Если решено обойтись без желобов, то в углах кровли устанавливаются специальные воронки. Вода в них будет стекать с ендовы или непосредственно со скатов.

Виды оценкованных желобов

Благодаря гибкости оцинкованных листов, желоба отличаются по форме поперечного сечения, а именно:

  1. Полукруглая форма наиболее востребована для загородных дач и домов. Благодаря такой форме, желоба легко чистить, да и песок с попавшими листьями по таким водостокам сходит легче, чем в изделиях с другой формой сечения. Исходя из формулы, где с одного квадратного метра крыши отвести влагу может 1-1.5 см2 сечения желоба, подбирается изделие необходимого диаметра. Говоря другими словами, чем больше размеры крыши, тем больше должно быть поперечное сечение, иначе система водоотвода не выдержит.
  2. Прямоугольная и квадратная форма применяется при обустройстве водосточной системы в многоэтажных домах. Форма такого сечения предполагает сбор и транспортировку большого количества влаги. Недостатком такого сечения является задержка мусора в лотках. Дабы максимально этого избежать, строители крепят данные элементы в кровлю зданий, добавляя сюда приёмные воронки и другие устройства. Известным производителем такой формы сечения является МП Модерн, который выпускает популярный желоб водосточный оцинкованный с полимерным покрытием и оптимальными размерами 120х86х3000, великолепно справляющегося со сбором и транспортировкой влаги вдоль карниза к месту слива.

Не смотря на форму сечения, наиболее популярными на рынке являются желоба водосточные с размерами 125х2500 мм, где первая величина оцинкованного изделия обозначает его ширину или диаметр, а вторая — длину.

Вообще, следуя нормам ГОСТ, при выборе размеров данных элементов системы водоотвода, учитывают площадь самой крыши, а именно:

  • Для крыши с площадью ската от 10 до 70 квадратных метров следует приобретать желоба, диаметр которых равен 90 мм.
  • Если площадь ската превышает 100 м2, то диаметр лотков может доходить до 150 мм.

Для безопасного функционирования системы водоотвода длина водосточного желоба не должна превышать 3-4 м, но это касается изделий из пластика.

Отдавая предпочтение желобу водосточному оцинкованному, вы должны иметь в виду, что его длина не должна быть больше 2000 мм, т. е., на десятиметровом карнизе будет находиться пять оцинкованных лотков.

«Обратите внимание!

При покупке элементов водосточной системы, соединительных муфт должно быть меньше на одну единицу от количества желобов.»

Кроме формы и размеров, лотки отличаются по способу установки, т. е:

Монтаж навесного желоба водосточной системы осуществляется под крышей, используя в качестве основы стропила, лобовую доску и т. д. Крепятся они на кронштейны под уклоном 2 мм на 1 п. м.

«Важно знать!

Кронштейны не должны устанавливаться в местах предполагаемого соединения элементов. От приёмной воронки желательно располагать данные крепёжные детали на расстоянии 10-20 см.»

Настенные лотки укладывают на крюки из полосок стали, прибитых к обрешётке сверху свеса кровли через каждые 70 см. Следует соблюдать уклон данных деталей 4-5 единиц, а высота их бортов не должна быть меньше 10 см. Соединение настенных желобов обеспечивают двойные лежачие фальцы, расположенные в направлении потока воды.

Выбирая детали для организации водосточной системы, желательно обратиться за рекомендациями к специалистам, но можем сказать точно, что отдавать предпочтение следует известным и надёжным маркам. Так, желоб водосточный марки МП (компания Металл Профиль), отличается:

Этап I. Принимаем решение: готовая или самодельная водосточная система?

Оцинковка – это кровельное оцинкованное железо. Его главное преимущество состоит в том, что такой водосток наиболее стоек к коррозии из всех металлических и при этом обладает легким весом. С ним работать сплошное удовольствие: разрезать, обрабатывать, закреплять. Но есть существенная разница, водосток какого производителя вы будете устанавливать.

Качество и долговечность

Отметим, что производство современных оцинкованных водостоков достаточно сложное и даже высокотехнологичное. Для таких систем используется только качественные листы, которые в итоге оказываются куда практичнее и жизнеспособнее современного металлопроката или пластика. Поэтому такие водостоки – своими руками выполненные или промышленные – в конечном счете:

Все дело в том, что основном теперь такие водостоки изготавливают из качественной оцинкованной стали 0,6 миллиметров толщиной, со специальным полимерным декоративным покрытием, которое разрабатывается по современным технологиям. Например, отечественный предлагает оцинкованные водостоки со специальным защитным слоем «Пластизол» 100 мкм или же «Пурал» 50 мкм. Такая продукция долговечна, отличается простотой сборки и многообразием дизайнерских решений.

К слову, оцинкованные водостоки с полимерным покрытием сегодня также выпускают фирмы Ruukki (финляндия), Siba (швеция), Aquasystem (Германия–Россия), «Металл профиль» и «Ламиера». Такие желоба и трубы покрываются цинком и полимерным материалом еще в заводских условиях. Все это позволяет им быть устойчивым к механическим повреждениям, коррозии и выцветанию. При этом цветовая гамма их достаточно широка, и вы без труда подберете систему под цвет имеющейся крыши или фасада.

Известны также своим качеством оцинкованные водостоки фирмы Lindab, Fricke Braas. В таких водостоках случайные повреждения легко выправляются, а места протечек – запаиваются.

Если же вы не слишком разбираетесь в брендах, или у вас появилась неплохая возможность приобрести качественную оцинкованную водосточку у знакомых, тогда помните, к оцинкованным водостокам существует свои требования качества, благодаря которым вы можете определить, насколько долговечную систему вы приобретаете для своего дома

Итак, внимательно рассмотрите контрольные образец труб: внешняя поверхность листа должна быть идеально чистой, с непрерывным покрытием – это очень важно. Никаких мелких растрескиваний, ни наплывов окраски не должно быть

Также у такой трубы все края должны быть идеально ровными!

Основные и дополнительные элементы

Готовая водосточная система из оцинкованной стали включает в себя все необходимые крепежные элементы: крюки, хомуты, охваты, изогнутые колена, заглушки и т.д. Их задача – обеспечить необходимую герметичность отвода воды в нужном направлении. Поэтому вы без проблем сможете установить такую систему на железобетонной, кирпичной или деревянной стене, любой конфигурации и в нужном направлении.

Причем сам водосток из такого материала вовсе не должен быть исключительно полукруглым. Буквально лет 30 назад на российском рынке появились желоба из оцинковки с прямоугольными и более сложными профилями, который красиво имитируют карниз:

10 основных преимуществ водостоков Аквасистем

  • Увеличенная пропускная способность (в среднем на 20% эффективнее, чем аналогичные конструкции других производителей). Глубокий желоб не только способен пропустить больше воды за единицу времени, но и предотвращает возможность ее перелива в случае ливневых дождей.
  • Привлекательный внешний вид всех компонентов водосточной системы. Элегантная цветовая гамма.
  • Надежная конструкция желоба позволяет выдерживать большие нагрузки. Угловые элементы выполнены из цельных металлических заготовок, без применения сварки и иных вариантов крепления.
  • Абсолютная герметичность достигается за счет жестких соединительных элементов (прочность на 50% выше, чем у стандартных желобов), укомплектованных эластичными уплотнителями. Благодаря этой технологии, зазоры между деталями не образуются даже при сильных перепадах температуры (термическое расширение металла компенсируется пластическими свойствами резины).
  • Удобная система соединения элементов желоба при помощи специального замка. Конструкция может многократно собираться и разбираться без снижения показателей прочности, герметичности и иных эксплуатационных характеристик.
  • Большой запас прочности крепежа. Крюки, предназначенные для фиксации желоба, изготовлены из цельного металла (стали толщиной 4 мм и шириной 25 мм) и укреплены дополнительными ребрами жесткости.
  • Внутреннее замковое соединение элементов трубы выдерживает сильное давление, исключая вероятность разрыва даже в самых сложных погодных условиях.
  • Трубы стыкуются при помощи удобных раструбов, исключающих сужение в местах соединения. Пропускная способность одинакова на всех участках водостока.
  • Прочные хомуты надежно фиксируют конструкцию на фасадах из любого материала, благодаря дополнительным ребрам жесткости и винтовому соединению. Декоративные накладки помогают конструкции органично вписываться в различные архитектурные решения, скрывая технологические отверстия и крепеж.
  • Продуманная конструкция универсального колена препятствует значительному повышению уровня влажности на стыках (за счет того, что соединительные швы находятся сбоку, а не в местах стекания воды). Это позволяет существенно продлить срок эксплуатации металлических водостоков.

Сталь с защитным полимерным покрытием Пурал (GreenCoat Pural BT)

Одним из основных видов сырья для элементов водосточных систем Aquasystem является оцинкованная сталь (толщина 0,6 мм), поставляемая ведущей финской металлургической компанией Rautaruukki. Инновационное защитное покрытие «GreenCoat Pural BT» – запатентованная фирменная разработка, используемая по лицензии многими известными производителями строительных и кровельных материалов и аксессуаров. В его состав входят безопасные для человека и окружающей среды полимерные вещества – полиуретан и полиамид. Пурал устойчив к перепадам температур, механическому и химическому воздействию. Стальная продукция с таким покрытием выглядит элегантно и современно. Слой пурала толщиной 50 мкм надежно защищает поверхность изделий от коррозии, царапин, трещин и иных повреждений. Он также обеспечивает насыщенный яркий цвет элементов металлического водостока, устойчивый к воздействию солнечных лучей и атмосферных осадков.

Структура:

  1. сталь;
  2. цинк;
  3. пассивирующий слой;
  4. грунтовка;
  5. полимерное покрытие GreenCoat Pural BT.

Как правильно рассчитывать элементы водостока

Количество элементов рассчитывается в зависимости от вида и периметра кровли, высоты здания и его геометрической формы.

Желоба устанавливают по всей карнизной планке, поэтому их общий размер равен длине всех скатов крыши. Чтобы узнать эту величину, следует измерить периметр свесов/карнизов на всем протяжении кровли. Проще это сделать, если на руках есть проект дома.

ВАЖНО: не забывайте умножать полученные данные на масштаб плана. Вертикальные трубы рассчитываются так:

Вертикальные трубы рассчитываются так:

  • уточняется общее количество стояков (зависит от сложности крыши, количества ее скатов);

  • вычисляется высота каждой стены, где будет расположен стояк (эту информацию тоже можно брать из проектной документации);

Водосточные трубы

Этот элемент должен устанавливаться на расстоянии не более 20 метров друг от друга. Следует внимательно рассчитать количество стояков, чтобы обеспечить полноценный водоотвод с крыши. Лучше брать за основу меньшее расстояние, чем большее.

Например: в доме стены высотой 6 метров, а периметр здания предполагает наличие 4 стояков. Понадобится 8 труб длиной 3 метра (стандартная длина).

Некоторые дизайнерские решения в экстерьерах зданий могут обязать домовладельца/строителя использовать нестандартные решения по установке водостока. Пример можно увидеть на изображении ниже.

Варианты соединения элементов водостока

ВАЖНО: все расчеты округляются в большую сторону. Вспомогательные элементы

Вспомогательные элементы

Наружный водосток

Он устраивается в зданиях, имеющих скатную кровлю. Состоит такой водосток из горизонтальных и вертикальных элементов. К его обязательным компонентам относят:

  1. желоба или сливы;
  2. воронки;
  3. трубы.

https://youtube.com/watch?v=Or8OfaIJ2eQ

На фальцевых кровлях, покрытых листами железа или меди, слив является встроенным и выполняется в виде треугольной разделки в нижней части ската. Вода, спускаясь к такому сливу, разделяется на два потока и идет к водосборным воронкам.

Если кровля выполнена из волнистого материала (шифер, черепица, металлочерепица, Ондулин и т. п. ), то к ее краю на специальные кронштейны крепится желоб, находящийся под небольшим углом к горизонту. Если кровля имеет ступенчатую конструкцию, один из торцов желоба может быть закрыт заглушкой. Заглушка применяется и на двускатных кровлях, когда желоб вдоль ската имеет выход только с одной стороны или этот выход встроен в систему. На частных домах, где площадь кровли невелика, желоб содержит в своей конструкции угловые элементы.

По желобам и сливам вода поступает в водосборные воронки. Они ставятся по углам дома, а если здание протяженное, то и чаще. Частота расположения воронок зависит от площади крыши и количества осадков в местности: чем их больше, тем больше должно быть и воронок. Иногда воронка не имеет соединения с горизонтальными элементами — это практикуется на высоких зданиях, где важна возможность замены вышедшего из строя элемента. Такая необходимость может возникать в зимний период, когда в ней замерзает вода, и воронка может сломаться.

https://youtube.com/watch?v=LzAw9Sp32yA

В частном домостроении воронка чаще всего присоединена к желобу; в таких условиях нет необходимости в трубах и желобах большого диаметра, а аккуратное соединение элементов не портит эстетику дома.

Вниз собранная вода идет по стояку, который крепится хомутами к наружным стенам. Чаще всего он прямой, но иногда для обхода карнизов и других декоративных элементов она может содержать обводы и колена. Внизу из стояка вода выходит за отмостку (для этого трубу заканчивают отметом — изогнутым сливом), но лучше, если рядом будет находиться водосборный колодец, имеющий выход в канаву или систему ливневой канализации. Это исключит промокание фундамента и образование плесени.

Цветовые решения водосточных систем Aquasystem

MATT RAL8017

MATT RR32

Белый RR20

Зеленый RAL6005

Коричневый RAL8017

Красный RR29

Медь

Темно-коричневый RR32

Темно-зеленый RR11

Серый RR23

Цинк-титан



Водосточные системы Аквасистем изготавливаются с использованием современного зарубежного оборудования. Их качество соответствует самым высоким международным стандартам (в том числе стандарту DIN 18461, которым в Германии регламентируется производство водосточных желобов, труб и аксессуаров). В процессе изготовления используется только лучшее сырье ведущих металлургических компаний (медь, инновационный материал цинк-титан, оцинкованная сталь с защитным покрытием GreenCoat Pural BT). Все стадии технологического процесса строго контролируются. Толщина стенок – 0,6-0,7 мм в зависимости от материала.

Продуманные инженерные решения, большой выбор аксессуаров для кровельных систем и водостоков от компании Aquasystem дают возможность реализовать любые архитектурные замыслы. Этому также способствует привлекательный внешний вид изделий и яркая палитра оттенков. Идеальная точность размеров каждого элемента водостока, прочный и удобный крепеж обеспечивают простоту монтажа и долговечность эксплуатации в любых условиях.

Эффективная водосточная система – обязательное условие нормального функционирования любого здания. При ее отсутствии конструкции кровли, фундамента, фасада испытывают интенсивное воздействие атмосферных осадков. Повышенная влажность негативно влияет не только на прочность строительных материалов (вызывая гниение, коррозию), но и на микроклимат в доме. В помещениях возникает сырость, неприятные запахи, появляется плесень и т.д. Водостоки обеспечивают своевременное отведение дождевой воды и талого снега с крыши на грунт, в канализационную систему или специальные емкости (для последующего использования в хозяйственных целях).

Современные водосточные системы не только являются частью инженерной инфраструктуры объектов недвижимости, но и способны сделать внешний облик здания более эстетичным и выразительным. По мнению экспертов компании «Строймет», металлические водостоки наиболее эффективны в условиях российского климата, а срок их эксплуатации значительно превышает ресурс пластиковых систем. Использование защитного полимерного слоя позволяет добиться максимальной долговечности.

Компания «Aquasystem» изготавливает водостоки 2-х типоразмеров. В малой водосточной системе диаметр труб – 9 см, диаметр желобов – 12,5 см. В большой водосточной системе диаметр труб – 10 см, диаметр желобов – 15 см.
