Расчет количества элементов ливневой системы
Определившись с сечением ливневки, нужно рассчитать необходимое количество элементов системы. Такие подсчеты необходимы, чтобы монтаж производился без задержек и в то же время не приобрести лишние аксессуары. Чтобы произвести расчет водостока, достаточно знать несколько основных размеров:
- длину карниза по периметру дома;
- высоту стен здания.
Согласно этим размерам, а также используя данные, полученные в результате предыдущих расчетов, легко можно произвести количество необходимых материалов своими руками:
Произвести подсчет необходимого количества желобов довольно легко. Эти элементы ливневки имеют стандартные размеры. Длина металлических желобов составляет 2 метра, а пластиковых – 3 и 4 метра, в зависимости от производителя. Таким образом, зная длину карниза, легко найти нужное количество желобов. При получении промежуточных значений, например, 15,5 метра, нужно брать в большую сторону, то есть 16 метров желоба.
Угловые желоба и соединительные элементы. Количество угловых желобов внутреннего и наружного исполнения равно количеству углов крыши. Этот показатель зависит от сложности конструкции и количества скатов кровли. Соединительные элементы подсчитываются по количеству прямых и угловых желобов, а также воронок.
Совет! Соединительных элементов понадобится на одну единицу меньше, чем количество воронок и желобов. Например, для соединения трех желобов понадобится два соединительных элемента.
- Заглушки необходимы, если производится расчет водосточной системы не замкнутого типа. Такие аксессуары устанавливаются на торцы крайних желобов и предотвращают перелив дождевой воды. При обустройстве замкнутой ливневой канализации, заглушки не нужны.
- Количество воронок зависит от того, сколько будет водосточных труб. Устанавливается по одной воронке на каждую трубу. Чаще всего установку водосточных труб и воронок производят по углам дома. Но в некоторых случаях выгоднее установить одну трубу по центру фасада. В таком случае, водосточную трубу и воронку следует взять больше расчетного диаметра.
- Метраж водосточных труб рассчитывается умножением высоты дома на количество стояков. Крепление труб к фасаду дома осуществляется при помощи монтажных хомутов, из расчета два крепления на 1,5–2 метра трубы.
- Произвести расчет количества специальных креплений для воронок и желобов довольно легко. На каждую воронку устанавливается по два кронштейна. Шаг между кронштейнами для крепления желобов должен составлять 50–60 см.
Совет! Крепления (кронштейны) – самые недорогие элементы конструкции. Поэтому их лучше взять с небольшим запасом.
Рассмотренный материал наглядно демонстрирует легкость, с которой можно рассчитать и своими руками смонтировать водосточную систему для частного дома. Для этого не требуются особые навыки и глубокие познания инженерных нюансов, достаточно самостоятельно произвести некоторые замеры и подсчеты.
Устройство
Водоотводные сооружения на плоских крышах оборудуются двух типов:
Самотечные
Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.
Сифонные
Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока
При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.
Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.
Достоинства такой конструкции очевидны и состоят в том, что:
- при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
- для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
- вследствие быстрого движения осадков, система может самоочищаться.
На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:
- крышки, прикрывающей верх изделия;
- решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
- кольца, придающего воронке герметичность;
- водоприемной чаши, откуда вода перенаправляется в слив;
- выпуска – специального штуцера, располагающегося горизонтально или вертикально.
В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

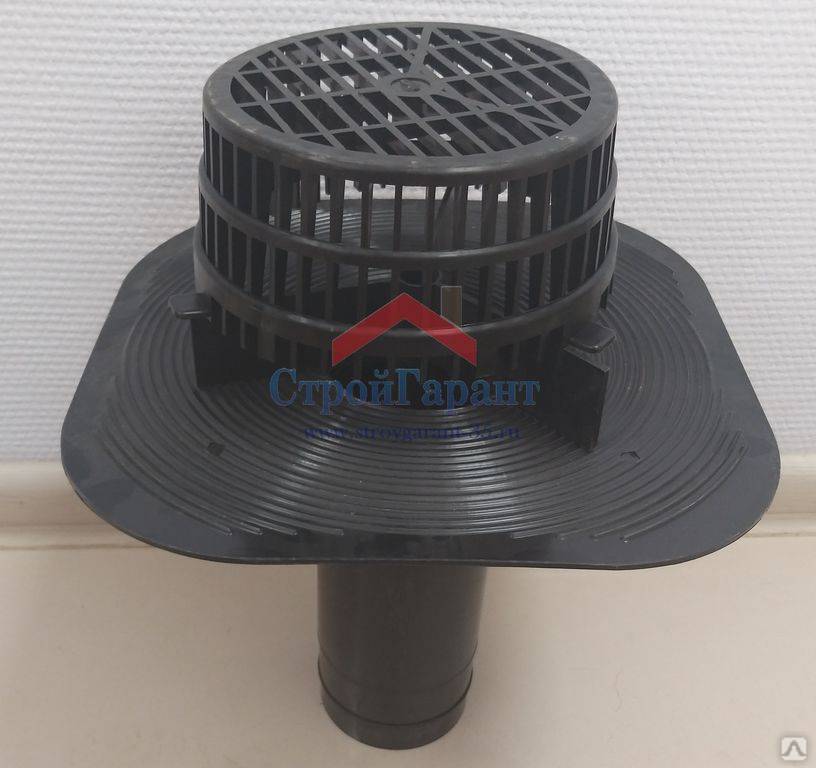

Воронка с фланцем ТН
Воронка с фланцем является современной универсальной кровельной воронкой, относящейся к сегменту Премиум. Она представляет собой водосточную воронку с листвоуловителем и обжимным фланцем. Корпус производится из высокопрочного комбинированного полипропилена (блок-сополимера пропилена и этилена), а обжимной фланец и внутренний крепеж изготавливается из нержавеющей стали. Так как данный тип воронок имеет механический способ крепления, то они могут использоваться для всех типов гидроизоляционных кровельных материалов.
Кровельные воронки с фланцем ТехноНИКОЛЬ существуют двух видов, стандартная без обогрева и с обогревательным кабелем, и выпускается следующих типов: воронка с обжимным фланцем ТН (ВФ) 110х450 мм, воронка с фланцем и обогревом ТН (ВФО) 110х450 мм, и воронка с фланцем и обогревом ТН (ВФО) 160х450мм. Стандартная воронка с фланцем без обогревательного элемента как правило используется в плоских кровлях, выполненных из полимерных гидроизоляционных рулонных материалов с внутренним водостоком. А воронка с фланцем и обогревательным кабелем используется в кровлях, имеющих внутренний водосток, и расположенных над необогреваемыми помещениями.
Технические характеристики
Наименование характеристики | Значение показателя | |
ВФ 110х450мм ВФО 110х450мм | ВФО 160х450мм | |
Тип материала | полипропилен (ПП) | полипропилен (ПП) |
Пропускная способность | 7,8 л/сек | 11,0 л/сек |
Высота воронки | 450 мм | 450 мм |
Диаметр основания | 340 мм | 340 мм |
Монтажный диаметр | 110 мм | 160 мм |
Срок эксплуатации | не менее 25 лет | не менее 25 лет |
Цвет | черный | черный |
Количество в упаковке | 1 шт. | 1 шт. |
Водосточные воронки для плоских кровель
Водосточные системы подразделяются на открытые и закрытые. Открытые – это то, что мы видим на большинстве скатных крыш: по периметру крыши проходит желоб, из него вода стекает в воронку трубы, дальше по трубе вниз: в дренажную систему, в коллектор, просто на некоторое расстояние от фасада (чтобы не подмывала цоколь и не просачивалась к фундаменту).
Закрытые используются на плоских крышах. Здесь угол наклона кровли недостаточный, чтобы вода сливалась в желоб. Больше того: плоские крыши часто обнесены парапетом, через который вода в принципе не может попасть за пределы крыши. В этом случае применяются водосточные воронки для плоских кровель. Через них дождевая и талая вода поступает в стояк, проходящий внутри дома.
Воронки устанавливают в нижней части плоской кровли (плоская кровля тоже имеет небольшой уклон). Я немного расскажу об этих воронках, особенностях установки и выбора.
Зачем нужны водосточные воронки на плоской кровле
Без устройства оттока вода будет застаиваться на крыше. В этом нет ничего хорошего: вода постепенно разрушает покрытие, проникает в толщу кровельного пирога, портит утеплитель, просачивается сквозь перекрытие в дом.
Если парапета нет, а плоская крыша имеет заметный уклон (до 10 градусов), водосточные воронки может заменить внешняя система, желоб + труба.
Или самый неудачный вариант: узел неорганизованного водостока с плоской кровли. Его единственное преимущество – экономия на покупке и монтаже. Все остальное плохо: неорганизованный водослив размывает почву возле цоколя, проникает к фундаменту. Потоки воды над входной дверью – тоже не слишком приятная вещь.
Обратите внимание
При наличии сплошного парапета любые внешние системы водоотвода не рассматриваются в принципе.
Устройство и виды
Составные части воронки – широкий бортик, колпак и стакан.
Сами системы делятся на две большие группы:
Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.
Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.
Обратите внимание
Расчет водосточных воронок на плоской кровле
Воронки устанавливаются исходя из расчета одна штука на 150-200 метров квадратных, но не меньше двух штук на крышу. Т.е. для маленького дома 10 на 10 потребуется две, для 15 на 15 тоже две, для кровли больше 300 квадратов – три и т.д.
Особенности выбора и монтажа
Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:
- Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
- Для битумных и полимерных покрытий предпочтительны воронки из полимерных соединений.
Требования к монтажу:
- Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
- При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
- Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
- Колпак следует хорошо закрепить;
- Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;
Обратите внимание
Кто выпускает водосточные воронки и по какой цене
Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.
SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.
«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.
Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.
Разновидности водосточных систем
Водосточные системы для плоских крыш обладают разной конструкцией. Одни, для удаления воды с поверхности пользуются чистой физикой, а другие имеет более сложную структуру и работают по другим принципам.
На сегодняшний день известно две разновидности внутреннего водостока, а именно:
- Самотек. Как вы наверно уже догадались из названия, удаления осадков происходит за счет силы гравитации. Скопившись, влага идет в определенном направлении, которое задается уклоном. Данная система будет использовать лишь часть своего потенциала, ведь вода будет течь только по нижней части трубы, в то время, когда верх не будет задействован вовсе.
- Сифон. Как и говорилось, это система более сложная и имеет большое количество составляющих. Кроме этого, трубы водостока используются по максимуму, поэтому такой водоотвод можно уже считать эффективным. Принцип работы сифона заключается в следующем. Около ливневой канализации стоит специальный клапан, удерживающий определенное давление от воды, находящейся в трубах. Когда она полностью заполнит водосточную систему, то клапан открывается и выброс осадков происходит со стремительной быстротой.
Стоит отметить, что образование засора в сифонной системе это очень редкое явление, поэтому и чистить ее придется редко.
Некоторые застройщики используют внутреннюю систему для удаления осадков. Это целесообразно лишь в том случае, если стены здания создаются из каркаса или на внутренний сток просто нет места. Конечно, из-за этого серьезно пострадает внешний вид постройки, ведь здания с плоскими крышами идут в минималистическом стиле, а тут что-то будет торчать по всему периметру.
Последовательность монтажа на мягкой, плоской кровле
Монтаж воронок для отвода осадков с плоской крыши осуществляется так:
- Сначала кровлю размечают, поделив на одинаковые геометрические фигуры. В центральной части каждой из них с помощью керамзита, слоя утеплителя и бетонной стяжки, организуют углубление. Нижняя часть воронки стыкуется с водосточной трубой, уложенной горизонтально, и монтируется в основании кровельного пирога.
- По завершении гидроизоляционных и утеплительных работ укладывается уплотнительное кольцо, и соединяются две части воронки.
- Верхняя деталь приспособления размещается между двумя слоями рубероида, после чего ее фиксируют наплавляемым битумным фартуком.
- В конце наносят слой битума или мастики, а также монтируют защитную сетку.
- Чтобы убедиться, что водоприемная воронка установлена правильно и герметично, в двух метрах от нее на крышу выливают ведро воды и проверяют, как быстро вся жидкость переместится в водосток.
Стоит отметить, что водосточная система, в частности кровельные воронки, нуждаются в периодической диагностике и очистке. Это позволит существенно продлить срок службы вашей кровли, а также обеспечит вас дождевой водой для полива садовых растений.
Warning : Use of undefined constant callback_thumbing_img – assumed “callback_thumbing_img” (this will throw an Error in a future version of PHP) in /var/www/krovgid/data/www/сайт/wp-content/themes/krovgid/kama_ on line 337
Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от рьяно атакующих солнечных лучей. При замерзании кристаллы воды запросто разорвут материал.
Расчет водосточной системы кровли
Все расчеты водосточных каналов проводятся на этапе проектировки. Составить схему расположения труб самостоятельно очень трудно, так как здесь присутствует множество нюансов, которые зачастую просто не учитываются застройщиками, а вот профессиональный проектировщик о них помнит всегда. Конечно, на сегодняшний день в сети есть много информации по этому поводу и было бы глупо не изучить ее.
Самая распространенная ошибка устройства внутреннего водостока – неверный подбор элементов или их монтаж. Собрав всю систему воедино, застройщики часто сталкиваются с всасыванием воды. Это случается из-за разности давления и когда осадки продвигаются по трубе, их просто выталкивает обратно
Чтобы не встретиться с данной проблемой стоит обратить внимание на:
- Климатические особенности вашего региона
- Количество осадков за год
- Особенности кровельного каркаса
- Габариты постройки в целом
Даже если вы уверены в своих знаниях и силах, консультация специалиста не помешает. Таким образом все проблемы будут устранены, а монтажный процесс будет зависеть только от вас.
Существует небольшой список условий, которые помогут использовать водосток как можно дольше.
- Укладка обогревательных кабелей не позволит влаге замерзать, следовательно, она больше не будет причиной образования засора или нарушением целостности системы.
- Дабы при стоке воды не было никаких посторонних шумов прокладку между трубами создают из звукоизоляционного материала.
Как вы уже знаете, водосточная система предназначается для удаления атмосферных осадков с кровельной плоскости. Она должна функционировать при любой температуре и справляться с любым объемом воды. Как поддерживать температуру вы уже в курсе, но теперь нужно разобраться с отводом осадков в ливневую канализацию.
Расчет количества воронок на плоской кровле производится по простой схеме: 1 воронка должна приходиться на 0,75 квадратных метров кровли и 1 сантиметр площади трубы для стока. Стоит заметить, что монтаж внутренней водосточной системы лучше не проводить по внешним стенам, так как в зимний период они могут промерзнуть, а это негативно скажется на ее работоспособности.
Казалось бы, просто найди площадь крыши, и ты узнаешь количество воронок, подбери подходящие трубы и вот, водосток уже готов, но не все так просто как кажется
Существуют некоторые нюансы, которые очень важно учитывать при нахождении количества воронок
- При отсутствии препятствий для линейного расширения желоба, длина которого менее 12 метров, то можно устанавливать всего одну воронку.
- В случаях, когда его длина более 12 метров и расширению что-нибудь мешает, то в конце уклона устанавливается вспомогательная компенсирующая воронка.
- Если сбор влаги будет происходить по всему периметру крыши, тогда воронки будут устанавливаться с компенсаторами.
Количество водосборных воронок обязано совпадать с количеством труб. При расчетах нужно брать паспортные данные объекта, только базе этих значений можно производить вычисления.
Помимо водосборных элементов нужно подобрать оптимальную величину самим трубам. Для этого придется тщательно обследовать весь объект и выявить все его архитектурные особенности, в частности выступающие части или впадины.
Количество труб подбирается по простым формулам. Вам достаточно знать, что стока диаметром в 100 миллиметров вполне хватит на кровельную поверхность с площадью до 200 квадратных метров
Кроме этого, важно учитывать уклон кровельной плоскости. Чем выше градус, тем выше должен быть борт желоба
Сечение трубы для внутреннего стока находится следующим образом. Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы.
Обзор пластиковой водосточной системы ТехноНИКОЛЬ, характеристики
Для защиты фасада и фундамента здания от разрушительного воздействия атмосферных осадков, для отвода воды с крыши необходимо устройство водосточных систем. Современные водостоки – это не только прочные, но и красивые конструкции, визуально отделяющие фасад дома от его крыши, делающие завершенным архитектурный облик любого строения.
С 2011 года на российском рынке появилась водосточная система ТН ПВХ, выпускаемая отечественной корпорацией ТехноНИКОЛЬ. Этот производственный холдинг входит в число пяти крупнейших в Европе производителей гидроизоляционных материалов. Новый продукт – пластиковая водосточная система – разработан в научном центре компании в соответствии с новыми потребностями рынка и высокими критериями качества.
Устройство и характеристики
Данная водосточная система применяется, в основном, в малоэтажном и коттеджном строительстве. Она эффективно собирает с крыш талую и дождевую воду, отводит ее от фундамента, защищая его тем самым от разрушения, предотвращает появление на стенах грязных потеков, и к тому же, прекрасно дополняет внешний вид дома, украшает его.
Изготавливается система ТехноНИКОЛЬ из высококачественного ПВХ на современном оборудовании. Она может быть выполнена в белом или коричневом цвете. В состав системы входят трубы диаметром 80 см, водосточные желоба (диаметр 125 мм), водоприемная воронка, слив, соединители, универсальные колена и углы, соединительные муфты и универсальные хомуты.
Отличительными особенностями этой системы являются:
- наличие защитной решетки, которая предотвращает попадание в водосточный желоб листьев, веток и другого крупного мусора;
- исключительная надежность и герметичность, которая достигается с помощью специальных резиновых уплотнителей и защелкивающихся элементов.
- Легкость. Высокопрочные материалы, из которых изготовлена система, имеют легкий вес, что создает небольшую нагрузку на карниз.
- Климатическая устойчивость. Система надежно работает при низких (до –50°) и при высоких температурах (до +50°), выдерживает перепады температур, УФ лучи, не подвержена коррозии.
- Простота монтажа. Систему можно легко смонтировать при любых геометрических характеристиках здания.
- Универсальность. Водосточную систему ТехноНИКОЛЬ можно устанавливать и на новостройки, и на здания, уже находящиеся в эксплуатации.
- Гарантия качества 15 лет при сроке службы 30 лет.
Особенности монтажа
До начала монтажа системы нужно определиться с главными принципами:
- при длине желоба 3,5 м, один из его концов должен быть опущен ниже другого на 1 см;
- нужно, чтобы вода попадала с капельника в центр желоба;
- при проведении условной линии продолжения кровли вылет крюка делается ниже на 1 см.
Непосредственно монтаж системы водоотведения производится в следующем порядке:
- Определяют место для установки воронок для водослива. Отступая 10-15 см, устанавливают кронштейн желоба. Закрепляют кронштейн по углам карниза, натягивают между ними шпагат. Фиксируют кронштейны желоба с шагом в 60 см, начиная от воронки.
- При установке желоба рекомендуется проверить, все ли кронштейны соприкасаются с ним, чтобы нагрузка была распределена равномерно.
- Желоб начинают укладывать от приемной воронки, скрепляя элементы муфтами. Вставляют желоб внутрь воронки, соединение при этом производится изнутри наружу, т.е. от фасада здания к внешней стороне желоба до защелкивания фиксирующего элемента.
- На желоб устанавливают внешнюю заглушку до защелкивания элемента фиксации.
- Водосточные желоба устанавливают в кронштейны, стыкуя их между собой соединительными элементами.
- Производят монтаж водосточных труб, фиксируя их к стене с помощью хомутов.
- Устанавливают защитные решетки на водосточные желоба.

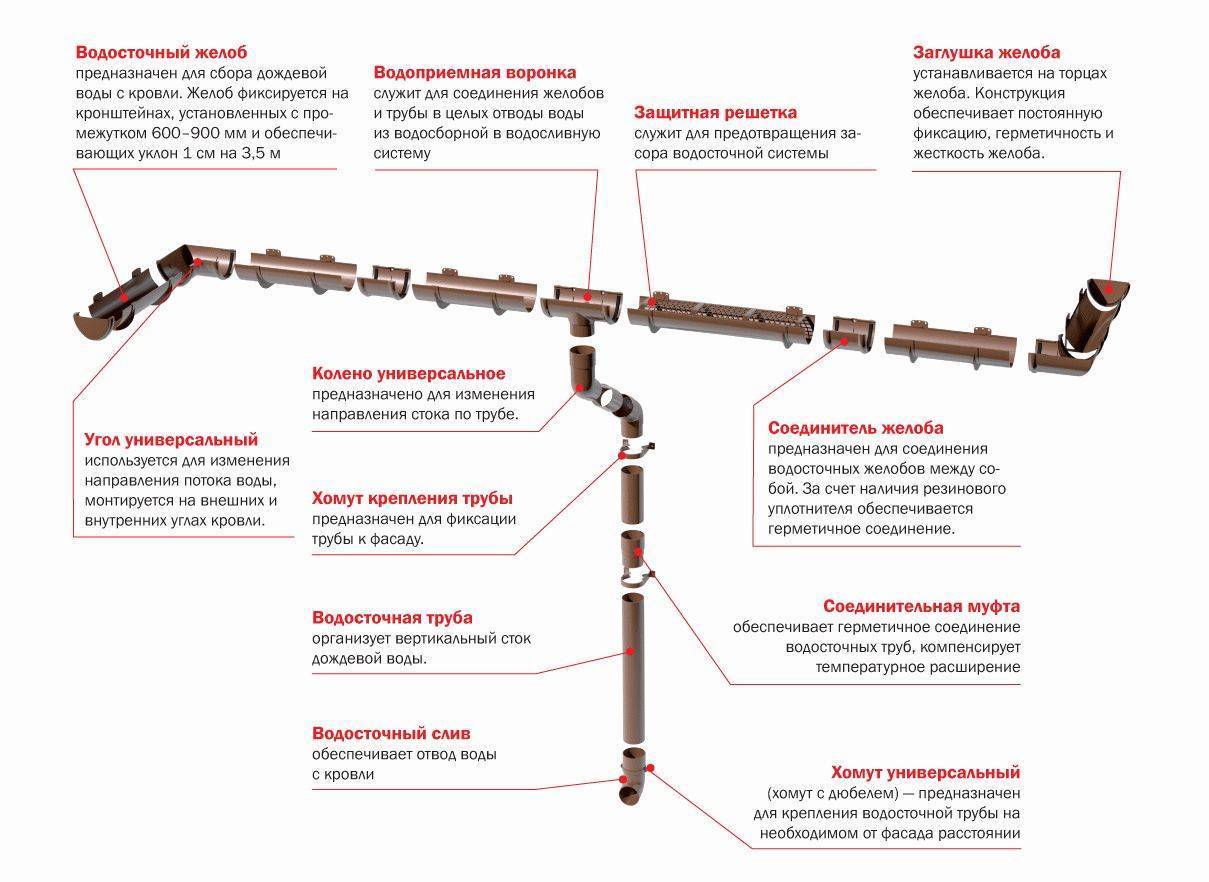

кликните для увеличения
Одним из преимуществ данной системы водоотведения является ее небольшая стоимость. Но чтобы сделать правильный расчет, нужно учесть множество факторов: площадь и геометрию здания, количество водоприемных воронок и других необходимых элементов (угол, колено, хомут, соединитель и др.). Если ошибиться в меньшую или большую сторону, это приведет к удорожанию объекта, а значит, к финансовым потерям. Поэтому, для расчета стоимости лучше обратиться к специалистам. Компании по продаже и установке водосточных систем, чаще всего, предоставляют такую услугу. Их специалисты грамотно и быстро осуществляют расчеты, используя при этом современные программные продукты.
При соблюдении технологии, водосточную систему ТехноНИКОЛЬ можно смонтировать быстро и недорого, и она будет очень долго служить вам, сохраняя свою функциональность и привлекательность.
Список источников
- luchiefasady.ru
- podstroit.ru
Нанесение разметки
Пошаговые действия:
- Определиться, где будет расположена воронка. Ее можно установить как по центру фасада, так и с краю. Место монтажа должно быть самой низкой точкой.
- Отметить карандашом место воронки.
Определить зону, где будет монтирован крайний кронштейн. Он находится на дистанции 15 см от угла или края. Отметить этот участок. Важно начинать именно с крайнего кронштейна, т.к. это позволит создать верный уклон. Это, в свою очередь, предотвратит деформационные изменения.
Зафиксировать крайний кронштейн на 1 см ниже ската крыши.
Измерить дистанцию между крайним кронштейном и воронкой. Так как она будет расположена в самой низкой точке, уклон всех желобов направлен именно к ней.
С учетом уклона 3,5 мм на 1 п. м. желоба определить, насколько ниже должна находиться воронка. Для этого используется формула: количество метров до данного элемента х 3,5 мм. В нашем случае получилось 7 мм. Отметить это место карандашом.
Что нужно знать перед выбором водосточной системы?
Выбирать водосточную систему нужно до начала выполнения кровельных работ. Чтобы заранее продумать размещение и крепление желобов и при необходимости подобрать шаг расположения стропильных ног, соответствующий шагу размещения кронштейнов для желобов. Иначе впоследствии может возникнуть необходимость усложнять конструкцию дополнительными элементами.
Подбирать водосточную систему нужно до начала выполнения кровельных работ.
Водосточные системы отличаются по диаметру желобов и труб, пропускной способностью. Чтобы их правильно подобрать, нужно учитывать форму крыши, уклон ската, среднегодовое и максимальное суточное количество осадков в регионе и прочие факторы. Чтобы не ошибиться с выбором, рекомендуем выбирать систему водостоков с запасом или заказать профессиональный расчет.
Что нужно знать?
- Если площадь ската крыши, с которого собирается вода, менее 50 кв. м, то, как правило, используют желоба диаметром до 100 мм, а трубы – до 75 мм.
- Если площадь ската больше 50 кв. м, но меньше 100 кв. м, то у желобов должен быть диаметр не менее 125 мм, а трубы – не менее 87 мм.
- Если площадь ската больше 100 кв. м, используют желоба диаметром от 150 мм, а трубы – от 120 мм.
Когда вы определились с ключевыми показателями, посмотрите в магазине на элементы системы. Пластик должен быть однородный, изделие – равномерной толщины, без волнообразного ее колебания. Цвет также должен быть равномерный. Допускается, чтобы внутри и снаружи оттенки желоба отличались. Белый изнутри, он меньше нагревается на солнце.
Внутри желоба могут быть продольные ребра – они ускоряют движение воды и мусора по водостокам. В хороших водостоках можно регулировать угол уклона желоба – чтобы при их наполнении вода переливалась в противоположную от стены сторону и не портила отделку.
Ребра внутри желобов ускоряют движение воды и мусора по водостокам. А регулируемый угол уклона желоба позволяет защитить отделку стен при переполнении системы. Это полезные опции, на которых не стоит экономить.
Водосточная система не обязательно должна быть белой. Сегодня на рынке есть много вариантов цветов. Вы можете выбрать трубы и желоба под цвет софитов, кровли, основной отделки стен или цоколя и углов. Подойдите к выбору с точки зрения не только практичности, но и дизайна.
Устройство водосточной воронки
На современном строительном рынке представлены самые разнообразные варианты водосточных фитингов, отличающихся конструктивно, материалом изготовления, качеством, соответственно ценой.
Стандартная водосборная система состоит из следующих компонентов:
- корпус из стали оцинкованной, пластика или чугуна;
- решетка — фильтрующий элемент (листвоуловитель), предупреждающий загрязнение системы;
- труба приемная — соединяет фитинг и водосточную трубу;
- прокладки, уплотнительные кольца — элементы герметизации на стыке воронки с поверхностью крыши;
- термокабель — дополнительный элемент конструкции, предупреждающий образование наледей в системе, соответственно обеспечивающий эффективный слив талой воды в зимний период года.
Важно! Водоотводные систему крыши, водосточные воронки в том числе, обязательно необходимо периодически чистить, чтобы неожиданный ливень не привел к нарушению кровельной конструкции.
Виды воронок и технические требования
Вообще существует 2 вида воронок — для наклонной (скатной) кровли и для плоской крыши:
Водоприемная воронка для скатной кровли встраивается в систему желобов. По правилам, при ширине желоба от 100 мм на каждые 10 м желоба ставится 1 слив. Технология обустройства там несложная, воронка либо прикручивается саморезами к лобовой доске, либо цепляется непосредственно к желобу;
Водосток для скатной кровли смонтировать гораздо легче, чем для плоской.
Ливневая воронка для плоской кровли, как правило, встраивается в крыши многоэтажных домов и больших ангаров. Установить ее своими руками можно, но технология на порядок сложнее.
Плоской крыша называется условно. В любом случае небольшой скат там есть (минимум 3%, максимум 10%), он нужен для того чтобы вода стекала именно в то место, где установлена воронка.
На плоских кровлях также делаются уклоны.
Из чего делают водоприемники
- ПВХ. В бюджетном секторе «царствует» пластик. Монтировать пластиковые водоприемники легче всего, они просто приклеиваются к основе. Но эти изделия легко ломаются от внешних нагрузок, стоит наступить и воронка треснет;
- Металлические сливы — самые прочные и надежные, но и цена у них приличная, именно металл ставят на открытых террасах и обжитых крышах. Чаще всего они делаются из нержавейки, но существуют и чугунные модели, правда, монтировать их можно только на железобетонные перекрытия;
- Комбинированные модели — основа делается из металла, а внутренности и надстройка пластиковые. Комбинированные сливы это «золотая середина», они прочные, надежные и не такие дорогие, как нержавейка.
Ассортимент воронок для плоских крыш довольно широк.
Технические требования
Монтаж водостоков регламентируется ГОСТ 25336-82. Если выделить главные тезисы этого документа, то основными параметрами считаются пропускная способность воронок и их количество на м2.
Что касается количества, то в среднем на 200 м² кровли устанавливается 1 сливная воронка с диаметром трубы не менее 100 мм, а вот по поводу пропускной способности стоит сказать отдельно.
Есть 2 вида скрытых кровельных водозабора — традиционные и вакуумные:
- В традиционных водозаборах вода стекает самотеком, поэтому диаметр труб в них больше (от 100 мм);
- Для вакуумных систем трубы нужны вполовину меньше. Водоприемная воронка здесь двухуровневая и это позволяет заполнять трубу полностью, в результате возникает вакуум и вода уходит в несколько раз быстрее. Если вам приходилось сливать топливо из бака машины шлангом, то вы поймете действие этой системы.
Вакуумная система в эксплуатации намного эффективней.
Виды водостоков для крыш
Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли. Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.
Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.
Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы. Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона.
Самотечная и сифонная система
Сифонные виды водостоков предполагают застой воды во всей системе. Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.
Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.
Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

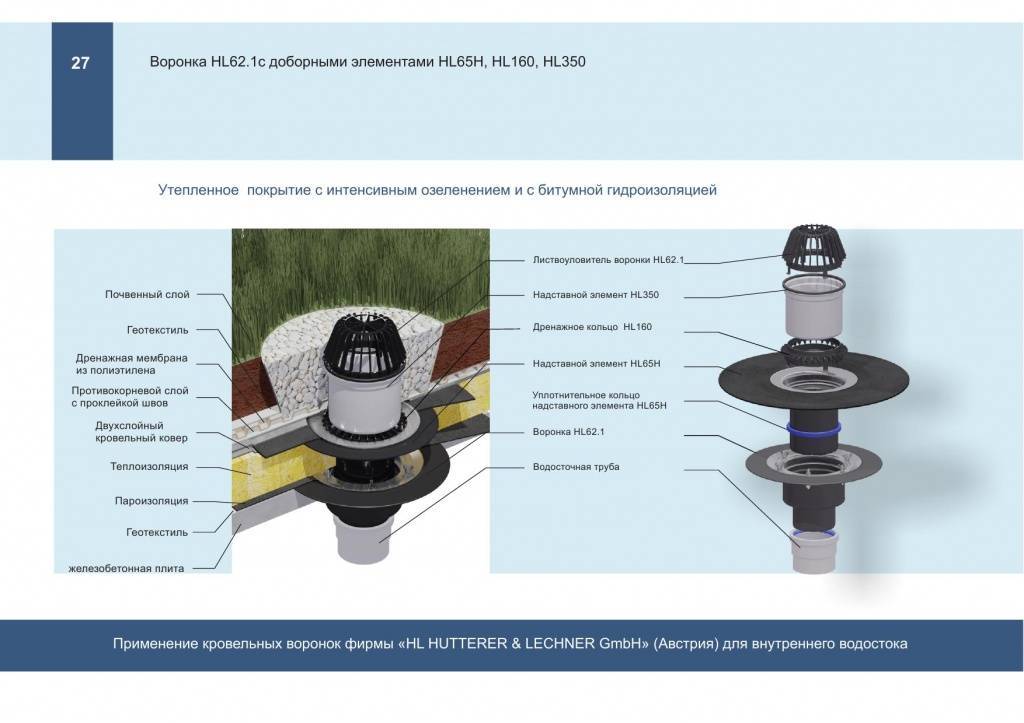

Кровельные воронки для плоских кровель HL
Представляем Вашему вниманию кровельные воронки для плоских традиционных, инверсионных, эксплуатируемых, «зеленых» кровель. Компания HL производит более полусотни наименований кровельных воронок, подходящих под любой тип кровли. Сориентироваться в таком разнообразии не всегда просто, поэтому по вашему кровельному «пирогу» сотрудники нашей организации бесплатно подберут воронку и при необходимости выполнят эскиз узла водостока.
кровельная воронка, с электрообогревом, с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка с листвоуловителем, с теплоизоляцией, с гидроизоляционным полимербитумным полотном , с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка с электроподогревом, с листвоуловителем, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка с электрообогревом,с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка, с электрообогревом, с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
кровельная воронка с листвоуловителем, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с вертикальным выпуском DN 110 или DN 75, DN 125, DN 160
Нюансы внутренней водосточной системы
Качественная водосточная система включает в себя не только составляющие, но и вспомогательные элементы. В качестве примера можно привести колпак. Его конструкция предельно проста: крышка и стакан. Функциональное назначение этого элемента – задерживать различный мусор, который может навредить всей системе.
Устройство внутренней системы имеет свои нюансы, заключающиеся в следующем:
- Стакан, имеющий расширенное основание можно использоваться в качестве зажима для водоизоляционного ковра.
- Любая плоская крыша, не зависимо от размеров, должна включать в себя две водосборных воронки. Это позволяет провести всасывание осадков максимально быстро.
- Максимально возможное расстояние между двумя воронками равняется 48 метрам.
После разделения кровельной поверхности на участки, на них устанавливаются воронки.
