Водосточная система Технониколь: преимущества, виды, инструкция по монтажу и цена

Правила и этапы монтажа

Смонтировать конструкцию не слишком сложно, если соблюдать следующие рекомендации:

Акцентируйте внимание на герметизации мест стыка воронки, желоба и трубы.
При обводе кровли сложной конфигурации примените соединительные элементы с разными углами развертки.
Центр желоба обязательно совместите с краем кровли, а внутреннюю его сторону установите на 50–80 мм от стенки дома.
Сделайте уклон желоба около 3–5 градусов.
Закрепляйте кронштейны на расстоянии в полметра друг от друга.
Подготовьте страховочное оборудование, инструменты и внимательно изучите инструкцию от производителя.

Прежде чем приступать к монтажу водослива, устанавливается лобовая доска. При сборке водоотвода с применением воронок в качестве несущих элементов установку начинают с их закрепления. В другой ситуации сначала фиксируют держатели на карнизной доске, необходимые для поддержки желоба.

Инструкция по монтажу как металлической, так и полимерной водосточной системы «Технониколь» мало отличается. Сборка проводится поэтапно:

Проведите осмотр здания, чтобы выявить места, где расположатся детали водослива. На данном этапе главное – рассчитать длину системы и точные размеры труб, а также их количество.
Определите местоположение установки основной сливной воронки, и, отступив 15 см от стены, установите первый держатель. Зафиксируйте кронштейн в углах карниза и дополнительно укрепите шпагатом. Крепления монтируются изнутри к внешнему краю. Фиксаторы нужно защелкнуть до конца, иначе нарушится конструктивная целостность.
Начиная со сливной воронки, в кронштейны установите желоба. Их торцы вставляют в воронки по направлению изнутри наружу до щелчка. Для соединения их между собой используйте муфты.
Начните установку сливных труб. Первую – в главную воронку. Трубные элементы надежно закрепите, используя хомуты.

После того, как все элементы установлены на места, смонтируйте внешнюю заглушку и защитные решетки, предотвращающие засорение листвой, ветками и мусором.

Водосточная система ТехноНИКОЛЬ

Корпорация ТехноНИКОЛЬ предлагает Вам новый продукт — пластиковую водосточную систему. Этот продукт разработан специально с учетом новых потребностей рынка и повышенными требованиями к качеству.

Пластиковая водосточная система ТехноНИКОЛЬ представляет собой полукруглую систему (D желоба — 125 мм, D трубы – 80 мм), произведенную из высококачественного ПВХ. Обладает отличными характеристиками, выдерживает российские морозы, имеет высокую устойчивость к УФ-излучению и к различным агрессивным воздействиям, и прежде всего – не подвержена коррозии. Применяется для эффективного сбора дождевой и талой воды с кровли. Предназначена для применения в коттеджном и малоэтажном строительстве. Легкий и быстрый монтаж, а также имеются специально разработанные крепления, позволяющие уменьшить количество кронштейнов.

Почему именно пластиковая водосточная система ТехноНИКОЛЬ?

Благодаря специальной технологии изготовления и используемым материалам система надежно работает в условиях перепадов температур от –50°C до +50°C, обладает отличной устойчивостью к ультрафиолетовым излучениям.

Пластиковую водосточную систему ТехноНИКОЛЬ легко собрать исходя из конкретных требований и геометрии Вашего здания.

Система изготовлена из современных прочных, но при этом легких материалов: благодаря этому не создается нагрузка на карниз!

Пластиковая водосточная система ТехноНИКОЛЬ может устанавливаться как на новые, так и на уже эксплуатируемые здания любой сложности и конфигурации.

Пластиковая водосточная система ТехноНИКОЛЬ — это исключительно герметичные и надежные элементы, компенсирующие линейное расширение пластика. Герметичность соединения обеспечивают специальные резиновые уплотнители и защелкивающие элементы — это выгодно отличает пластиковую водосточную систему ТехноНИКОЛЬ от аналогов на рынке.

Каждому покупателю пластиковой водосточной системы ТехноНИКОЛЬ мы предоставляем гарантию в течении 15 лет!

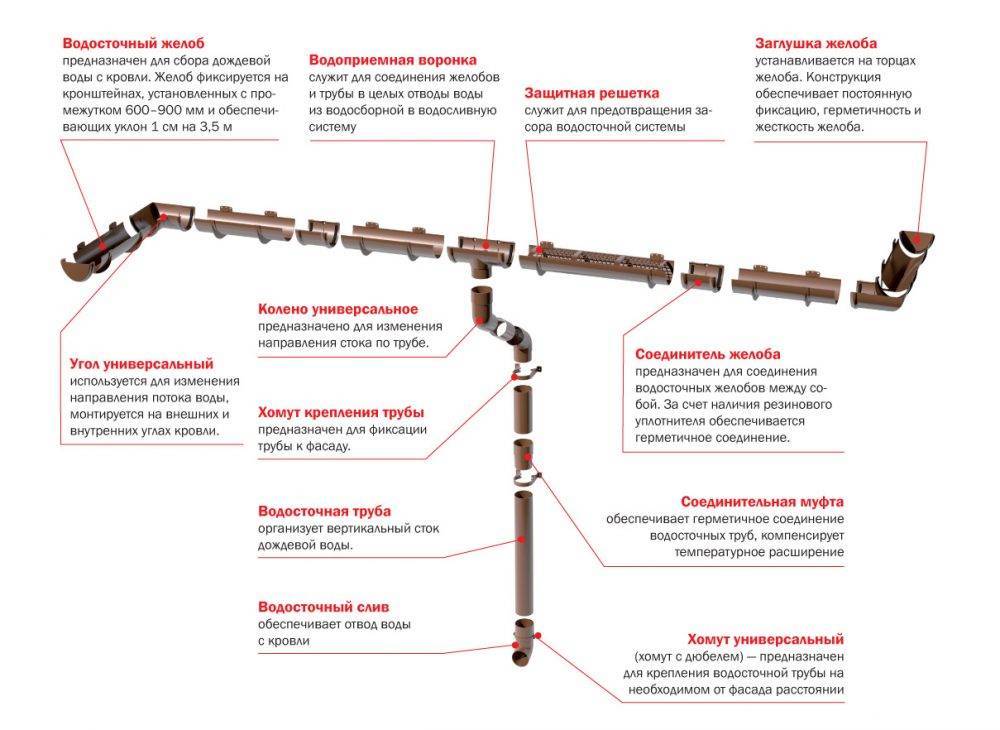

Элементы пластиковой водосточной системы ТехноНИКОЛЬ:

Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на кронштейнах, установленных с промежутком 600–900 мм и обеспечивающих уклон 1 см на 3,5 м.

Cлужит для предотвращения засора водосточной системы. Не пропускает в водосливную систему листья и крупные засоры.

Обеспечивает отвод воды из водосточной системы на землю.

Предназначен для соединения водосточных желобов между собой. За счет наличия резинового уплотнителя обеспечивается герметичное соединение.

Хомут универсальный (хомут с дюбелем)

Предназначен для крепления водосточной трубы на необходимом от фасада расстоянии.

Предназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем без лобовой доски.

Предназначен для фиксации трубы к фасаду.

Используется для изменения направления потока воды, монтируется на внешних и внутренних углах кровли.

Обеспечивает герметичное соединение водосточных труб, компенсирует температурное расширение.

Служит для соединения желобов и трубы в целых отводы воды из водосборной в водосливную систему.

Организует вертикальный сток дождевой воды.

Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба.

Предназначено для изменения направления стока по трубе. Также применяется для обхода архитектурных элементов фасада.

Особенности

Технониколь – современный материал, который используется для покрытия крыш, установки и монтажа водосточных конструкций. Отличительной особенностью самого материала является его легкость. Не нужно будет переживать о чрезмерном утяжелении системы. Но при этом не нужно опасаться и того, что на фоне этого материал будет недолговечным. Он вполне устойчив к внешним механическим повреждениям (будь то удар града или же длительное давление снежной массы), а также к перепадам климата (плюс-минус 10-15⁰C никоим образом не отразится на состоянии материала).

Помимо этого, у материала отличная гидро- и звукоизоляция. Любые установки с применением Технониколь обеспечивают полную изоляцию шумов, посторонних воздействий, влаги.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Сифонные

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

крышки, прикрывающей верх изделия;
решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
кольца, придающего воронке герметичность;
водоприемной чаши, откуда вода перенаправляется в слив;
выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Сливные воронки для плоских крыш производятся разные:

Колпаковые

С выпуклой, похожей на колпак, сеткой, предохраняющей от попадания в водоток разного рода загрязнений. Устройство хорошо себя показывает при больших объемах водных потоков.

Плоские

Монтируются вровень с кровельным покрытием, используются преимущественно на крышах, облицованных тротуарной плиткой или асфальтобетоном.

Подогреваемые

Со специальным электрическим кабелем внутри, обеспечивающим согревание конструкции зимой и предохранения ее от наледи.

Одно- или двухступенчатые

Первые подходят для крыш с рулонным полимерным или же битумным покрытием, вторые – на невентилируемых кровлях.

Также бывают водоприемники с фальцем, представляющим собой универсальный крепеж. Фальц подходит под все виды основания. Подбирают его в зависимости от вида кровельной облицовки.

Водоприемники имеют различные виды выпуска: вертикальный – подходит для обычной плоской кровли, горизонтальный – хорошо работает на крышах, не имеющих чердака, шарнирный – дающий возможность присоединяться к ливневому стояку под любым углом в пределах до 90 градусов.

Считаем с умом

Прежде всего, определяемся с площадью крыши. Вооружившись рулеткой, прихватив карандаш и блокнот, производим замер площади кровли (можно воспользоваться планом здания)

Принимаем во внимание, какое количество осадков обычно выпадает в регионе. Зная площадь кровли и учитывая конфигурацию здания, рассчитываем количество воронок для водостока

Для выяснения точного количества желобов, уточняем перед монтажом периметр карниза. Теперь выясняем, какое количество труб будет необходимо. Для этого замеряют расстояние от земли до слива. Получив все необходимые расчеты, прикидываем количество составляющих нашей системы водостока.

Монтаж

Подготовка

Процесс монтажа систем «ТехноНИКОЛЬ» приятно удивляет легкостью и простотой, за счет чего работу можно провести самостоятельно, без привлечения специалистов. Чтобы грамотно подготовиться и провести всю работу, необходимо выполнить предварительные расчеты.

Установка

Чтобы конструкция выполняла все возложенные на нее функции, необходимо учитывать особенности монтажа систем от торговой марки «ТехноНИКОЛЬ». Лишь в этом случае можно быть уверенным в длительном сроке службы изделия и его отменных эксплуатационных качествах. В комплекте с системой идет подробная инструкция, описывающая процесс монтажа и особенности установки отдельных деталей.

Перед началом работы следует запомнить следующие нюансы:

желоб устанавливается с уклоном, равным 1 см на каждые 3.5 м длины;
крюк монтируется на 1 см ниже условной линии кровли.

Рассмотрим пошаговую инструкцию.

Обозначается место для установки воронок и слива.
Отступив 10-15 сантиметров от этого места, размещают кронштейн желоба.
Устанавливаются кронштейны по углам карниза, а между ними натягивают шпагат для правильной установки остальных комплектующих.
Остальные кронштейны крепят с шагом 50-60 сантиметров друг от друга.
Начиная со сливной воронки, в кронштейны начинают устанавливать желоба, для соединения их между собой используют муфты.
Фиксация желоба происходит при характерном щелчке конструкции.
На конце желоба монтируется заглушка до щелчка.
Далее идет установка водосточных труб. Их надежно закрепляют, используя хомуты.
Завершается процесс установкой защитных решеток на желобах.

Водосточные системы Grand Line (Гранд Лайн)

Российский производитель элементов металлических кровель − компания Grand Line предлагает:

три вида комплектов водоотведения, изготовленных из стали толщиной 0,6-1 мм:

Водосток круглого сечения 125×90 мм с двухсторонним покрытием составом на основе полиуретана или слоем Aluzink (алюцинк).
Круглый водосток 150×100 мм с двухсторонним покрытием на основе полиуретана.
Оптима (Optima) – прямоугольная система, элементы которой с обеих сторон покрыты составом из полиэстера толщиной 25 мкм (см. рисунок 4).

а также ПВХ-вариант:

Rohrfit Meister – изготавливается из прочного ПВХ с толщиной стенки пластиковых элементов 2,5 мм. Такой водосток называют гибким, т.к. он восстанавливает форму после снятия деформирующей нагрузки.

Рисунок 4 – Водосток Оптима (Optima) прямоугольного профиля

Разновидности водосточных систем «Технониколь»

Наружные водостоки этого бренда выполняют из стали толщиной 0,5 мм с двусторонним полимерным покрытием и из прочного ПВХ.

Системы состоят из нескольких элементов, идеально комплектующихся друг с другом:

желобов;
трубных отрезков;
соединительных элементов – углов и муфт;
водосливных воронок с защитными решетками;
крепежных деталей.

Длина водосточного желоба системы «Технониколь» три метра. Ширина – 12,5 см. Размер сливных труб сечением 8 см также три метра.

Производитель предлагает элементы для внутреннего водопровода из пластика. Это воронки особого типа, предназначенные для сбора и дальнейшего отведения воды на плоских кровлях покрытых рулонными материалами. Их устанавливают в местах с самыми низкими отметками по высоте. Прослужить такие устройства могут дольше четверти века. Оснащаются захлопывающимися уловителями листвы, которые ставятся на чашу-водоприемник. Если кровля не утеплена, возможно оборудование электроподогрева.

Что входит в состав набора ТехноНИКОЛЬ

В фирменный набор водостока входят такие компоненты:

желоб водосточный — гарантирует уклон для обеспечения качественного отвода воды 1 см на 3,5 м;
защитная решетка;
водосточный слив;
соединительный желоб — гарантирует герметичность соединения, благодаря наличию резинового уплотнителя;
универсальный хомут;
кронштейн из пластика;
хомут для крепления трубы;
универсальный угол позволяет при монтаже менять направление водяной струи;
муфта соединительная служит для обеспечения герметичности соединения труб, возмещает расширение под действием температуры;
водоприемная воронка;
труба водосточная;
заглушка для желоба придает ему жесткость и герметичность;
универсальное колено — служит для изменения движения воды, обхода углов и других архитектурных украшений постройки.

О компании ТехноНИКОЛЬ

Компания «ТехноНИКОЛЬ» основана в 1992 году. На сегодняшний день фирма, бесспорно, является одним из мощнейших не только в России, но и в Европе изготовителей и поставщиков разнообразной строительной продукции. Компания специализируется, главным образом на производстве кровельных, гидро- и теплоизоляционных материалов широкого ассортимента. ТехноНИКОЛЬ имеет развитую продажную сеть, которая насчитывает 700 торгово-сервисных центров, научно-производственная база представлена 49 заводами и 18 учебными центрами. Продукция компании экспортируется в 79 стран. Высокое качество продукции в значительной мере обеспечивается тем, что компания внимательно изучает отзывы и запросы своих клиентов.

Преимущества системы

За счет использования высококачественного ПВХ и новейшего оборудования производителем изготавливаются системы, имеющие следующие преимущества:

высокий уровень герметичности, достигаемый за счет применения резиновых уплотнителей и специальных фиксирующих защелок;
легкость системы, что способствует повышению безопасности при транспортировке и простоте монтажа;
универсальность. Водосточная система состоит из нескольких видов элементов, которые можно комбинировать и устанавливать в любой последовательности. Этот аспект позволяет самостоятельно сконструировать систему как для небольшого строения, так и для коттеджа с большой площадью;
устойчивость системы как к высоким, так и низким температурам. Система водостоков Технониколь разрабатывалась российскими специалистами с учетом климатических условий. Все элементы конструкции способны функционировать в диапазоне температур от -50ºС до +50ºС;
устойчивость к ультрафиолету. Специальное покрытие защищает пластик от выцветания и растрескивания под действием ультрафиолета. Это позволяет производить монтаж системы и на солнечной, и на теневой стороне дома;
наличие в системе дополнительных элементов – решеток, которые защищают иные элементы системы от образования засоров;
разнообразие цветовой гаммы, что позволяет подобрать систему по дизайнерским решениям;

Выпускаемая цветовая гамма системы Технониколь

легкость монтажа. Произвести установку системы можно своими руками, предварительно ознакомившись с подробной инструкцией, прилагаемой к комплекту;
долговечность. Гарантийный срок, выдаваемый производителем, на водостоки и иные элементы системы составляет 15 лет.

Основные положительные качества системы

Правила установки

Прежде чем перейти непосредственно к самому процессу монтажа, потребуется учесть несколько простых правил, которые увеличат шансы на успешный монтаж конструкции:

Воронкам нужно уделить особое внимание. Их расположение продумывается тщательно, с учетом того, где находятся ливневки;
Внутренняя сторона желоба располагается за 5-7 см от стены дома

А вот края совмещаются с крышей;
Требуются муфты с разными углами, если требуется обвести крышу со многими углами.

Последующий монтаж будет осуществляться в несколько этапов:

Осмотр строения

Важно оценить состояние дома, определиться с количеством и длиной труб, а также определить, где именно нужно будет расположить воронки;
Если воронки являются несущими конструкциями, то в первую очередь устанавливают их. Если нет, то монтаж конструкции начинают с кронштейнов, на которых будет крепиться желоб;
Трубы крепятся уже после установки желоба;
Чтобы обеспечить должную фиксацию и надежность конструкции, кронштейны устанавливаются на расстоянии примерно 50-60 см друг от друга;
Рекомендуется дополнительная установка сеток, предварительно свернутых в трубочку

Основное их предназначение – обезопасить водосточную трубу и желоб от попадания различного мусора.

Если правильно все сделать, тщательно следуя инструкции, то ничего сложного в монтаже не будет. С этой задачей справиться весьма просто, а правильно установленная конструкция прослужит еще много лет.

Кстати, если вдруг в будущем выйдет из строя какая-то часть водосточной системы, то ее можно без проблем поменять. Не потребуется трогать все остальные элементы конструкции – достаточно просто заменить нужный элемент. Подобное не составляет труда, так как конструкция собрана из сравнительно небольших элементов, поэтому на любом отрезке можно произвести замену лишь малой части, не затрагивая большие участки конструкции.

Также может быть задействован внутренний водосток из Технониколь. Тогда потребуется использовать немного другую схему установки. Но, кстати, в этом случае именно этот материал подойдет намного лучше других. Главная причина в гидроизоляции. Можно не переживать – материал не пропускает влагу, поэтому ее прохождение на внешние элементы конструкции исключено.

Не экономьте на мелочах

К недолговечности службы пластиковых водостоков приводит ряд причин. И главная среди них — чрезмерная экономия. Это может привести к недостатку элементов, и как следствие:

мало воронок (вода из них и из желоба переливается);
велик промежуток между кронштейнами (желоб прогибается под тяжестью осадков);
крепежные хомуты для труб установлены далеко друг от друга (не устоят при сильном ветре);
водосточная труба расположена на углу здания (сорвется при сильном ветре);
труба «лежит» на стене (стена со временем может разрушиться, а заодно фундамент и цоколь).

Инструмент для работы следует подобрать заранее. В устройстве водостока ТехноНИКОЛЬ вам понадобятся: строительный уровень, дрель, отвес, канцелярский нож, болгарка или ножовка по металлу, перфоратор.

Стоимость комплектующих

Цена на пластиковые и металлические водосточные системы «Технониколь» формируется в зависимости от следующих показателей:

площадь крыши;
сложность геометрии и размер здания;
необходимое количество используемых элементов;
размер выступа кровли над стеной;
величина отступа для установки водоприемника.

Посмотреть цены можно на сайте производителя. Детали из пластика выйдут дешевле: воронка стоит около 200 рублей, трубное колено – 130 рублей, а сама труба – 340 рублей. Водослив обойдется в 130 рублей, крепежные и заглушивающие детали стоят в диапазоне 50–100 рублей.

Если вы никогда не держали в руках инструменты, стоит потратиться на специалистов. Ведь от качества сборки и закрепления водостока напрямую зависит срок его эксплуатации.

Основные характеристики

Водосточная система ТехноНИКОЛЬ изготовлена из ПВХ (поливинилхлорида) высокого качества. Предназначена для сбора и отвода воды, которая собирается на крыше после осадков. Форма конструкции полукруглая (D желоба — 125мм и D трубы – 88мм). Выпускается в нескольких цветах. Гарантия дается на 15 лет.

Кроме того, данную систему отличает:

устойчивость к температурным изменениям (от –50°C до +50°C) и ультрафиолету;
незатейливость монтажа (несложно собрать своими руками с учетом особенностей постройки);
небольшой вес;
универсальность (можно использовать как для нового, так и для старого строения различной формы);
герметичность (обеспечивают уплотнители из резины и защелкивающиеся части);
линейное расширение пластика восстанавливается.

Производим проверку

Строительным уровнем или нивелиром проверяем уклон желоба. Чтобы убедиться в герметичности конструкции, нужно заткнуть слив, в желоб налить воду и ждать, появится ли протекание. Теперь слив нужно разблокировать и посмотреть, за какое время стечет вода, и не остается ли она в желобе.

Насколько верно смонтированы желоба у края крыши, проверяют рейкой. Она должна легко проходить под желобом. Если упирается, значит допущена ошибка. С помощью поливочного шланга можно проверить наличие переливов. Для этого шланг с водой ориентируем на скат кровли. Если вода не переливается, вы все сделали правильно. Напор воды должен быть средним.

Разновидности водосточных систем «Технониколь»

Системы состоят из нескольких элементов, идеально комплектующихся друг с другом:

желобов;
трубных отрезков;
соединительных элементов – углов и муфт;
водосливных воронок с защитными решетками;
крепежных деталей.

Металлическая система

Для изготовления основных элементов используется оцинкованная сталь толщиной 0,5 мм

по отношению к конструкциям, которые, которые эксплуатируются в неблагоприятных условиях, важной составляющей является внешнее покрытие

Данную систему от сквозной коррозии защищает двухстороннее покрытие из полиуретана.

Преимущественные характеристики

Конструктивная проработка элементов, оригинальность конструкции обеспечивают полную сопряженность труб и желобов, за счет чего достигается отличная герметичность, минимизируется возможность повреждения слоя полиуретана при проведении монтажных работ.
Наличие соединителя, позволяющего устанавливать кронштейны без дополнительных «выступов», внешний угол округлой формы, воронка, которая в точности повторяет форму водосборной емкости – выгодно отличают данную систему от аналогичной продукции от других производителей, придают ей эстетичности, без потери максимальной функциональности.
Легкость монтажа. Смонтировать водосток можно самостоятельно, придерживаясь инструкции производителя. Минимальное количество кронштейнов и деталей соединения способствуют осуществлению быстрой установки.
Все элементы упакованы в полиэтиленовые рукава, что защищает их от внешних повреждений при хранении и транспортировке, неблагоприятного воздействия внешних факторов.
Полиуретановое покрытие обеспечивает надежную защиту деталей от разрушительного воздействия ультрафиолетового излучения, атмосферных осадков и погодных условий.

В комплект поставки входят:

желоб водосточный и соединительный;
усиленный крепежный кронштейн;
внешний прямой и регулируемый на 150 градусов угол;
внутренний угол на 90 градусов;
воронка;
универсальная заглушка;
труба диаметром 90 мм, длиной 1 и 3 метра;
соединительное колено и отвод трубы;
хомут, для фиксации труб и специальный крепежный элемент, с помощью которого хомут закрепляется к фасаду здания.

Чтобы точно определить, сколько именно потребуется труб, желобов, соединительных комплектующих, поможет предварительно составленная подробная схема, в которой будет отражена конфигурация и общая протяженность водостока.

Производим проверку

Заключение

Водостоки из ПВХ ТехноНИКОЛЬ являются высокотехнологичной разработкой, способной в полной мере удовлетворить запросы потребителя. Они гарантированно и долго прослужат, с высокой эффективностью выполняя прямые функциональные задачи и одновременно придавая зданию привлекательный внешний вид.

Водосточные системы «Технониколь», производимые в России, различаются по материалу изготовления и типу установки. Используются для эффективного сбора дождевой и талой воды с крыш частных домов. Их отличает простота монтажа, привлекательный внешний вид и наличие особых крепежей, позволяющих снизить число держателей.

Обзор пластиковой водосточной системы «Технониколь»

Правила и этапы монтажа

Водосточная система ТехноНИКОЛЬ

Особенности
