Зачем необходима установка крана?
- В первую очередь, краны нужны для возможности остановки деятельности батареи (в периоды смен времен года, комфортной температуры на улице, и соответственно, в помещении).
- Также целесообразно наличие кранов на радиаторе, если намечается проведение промывания приборов (это повышает удобство, так как не придется опустошать целую сеть трубопровода).
- Установка крана обеспечивает обслуживание генератора как вручную, так и автоматически (в основном настройка количества подаваемого тепла будет зависеть от начальной температуры в помещении).
- Эксплуатация кранов с термоголовками обеспечивает высокий уровень экономии энергии в период отопительного сезона.
- Ручные вентили используются для регуляции расходов теплового генератора.
На чем можно сэкономить?
Электрическое отопление на сегодняшний день достаточно дорогостоящее. Если у вас часто выключают свет, тогда вам необходимо подключить генератор к дому. Сейчас мы представим вам основные советы, которые помогут снизить ваши затраты:
- Для экономии необходимо приобрести двухтарифный счетчик. С его помощью электричество можно включать только в ночное время. Если вы поступите так, тогда в квитанции коммунальных услуг увидите значительно меньшую сумму.
- Необходимо использовать специальные приборы для включения отопления в определенное время. Таким образом, ваш котел будет работать не всегда. В этом случае ваш агрегат будет работать только по мере необходимости.
- Радиаторы будут нагреваться больше, если котел будет размещен в нижней точке помещения.
- К системе вы можете подключить систему теплый пол. С его помощью обогрев помещения будет наиболее выгодный.
Разбор технологии установки
Сам процесс установки происходит быстро, так для крепления корпуса необходимо закрепить две накидные гайки. Это очень удобно для дальнейшего техобслуживания и ремонтных работ. Но перед монтажом необходимо правильно выбрать место установки, иначе насос либо будет работать с перебоями, либо в скором времени выйдет из строя.
Схемы врезки насоса в сеть
Выбирая одну из схем, необходимо учесть тип отопительной системы, модель котла и удобство обслуживания.
Вариант 1. Это наиболее распространенное решение: насос монтируют на «обратке», по которой остывший теплоноситель возвращается в котел. Теплая вода не так агрессивно воздействует на детали прибора, поэтому он служит дольше.
Вариант 2. Это решение актуально, если возможности установить насос на «обратке» по каким-то причинам нет. Тогда его фиксируют в начале контура, на подаче, но не возле котла, а после группы безопасности.
Современные аппараты легко выдерживают высокую температуру, однако до сих пор встречаются специалисты, отвергающие подобную схему.
Существует такой вариант отопительной сети, как открытая система с расширительным баком, установленным в самой высокой точке контура.
Если установить циркуляционный насос, то появится возможность эксплуатировать ее в двух режимах: естественном и принудительном. Естественная циркуляция пригодится, если возникнут перебои с электричеством.
Последняя схема относится только к сетям с твердотопливным котлом. Насос на подаче не устанавливают из-за опасности взрыва. Дело в том, что у котлов на твердом топливе нельзя быстро остановить процесс нагрева, вследствие чего происходит закипание воды.
Кипяток с паром попадает внутрь насоса, он снижает производительность, охлажденная вода в контуре не успевает поступать обратно в котел в необходимом количестве – и он раскаляется еще больше. Результатом перегрева и становится взрыв.
Если в разогревающийся котел запустить охлажденную воду из контура, выпадет конденсат. Чтобы этого не произошло, вода сначала разогревается в малом контуре до +55°С, а затем термостатический клапан производит плавное переключение на большой контур.
В результате холодная вода смешивается с уже разогретой и «температурного шока» для котла не происходит.
Как производится трубопроводная обвязка
Обвязка циркуляционного насоса – это оборудование, необходимое для его правильного функционирования, а также для бесперебойной работы всей отопительной системы.
Сначала необходимо окончательно решить, сколько будет насосов. Для одного простого контура достаточно одного аппарата, но при сложной разводке возможна установка двух и более.
Если в доме планируется задействовать систему «теплый пол» или установить бойлер косвенного нагрева, то лучше количество приборов увеличить до двух. Если установлено два котла – твердотопливный и электрический – также потребуется отдельный насос на каждый агрегат.
Как уже было сказано выше, обязательными элементами являются шаровые краны. Их монтируют вместе с насосом, а в случае возникновения аварийной ситуации воспользоваться придется именно ими.
Необходим и обратный клапан из латуни или чугуна, чтобы теплоноситель двигался в одном заданном направлении. Его монтируют на трубе сразу после насоса, по ходу движения воды.
Потребуется фильтр-«грязевик» для предотвращения попадания твердых частиц в корпус прибора. Фильтры тонкой очистки в контуры отопления не ставят. Если необходима чистая вода, то ее предварительно очищают еще до заливки в систему.
Существует риск попадания в сеть воздуха, поэтому есть и необходимость в монтаже воздушного клапана. Он может включаться в автоматическом режиме, но есть и ручные модели.
Врезка насоса в систему отопления

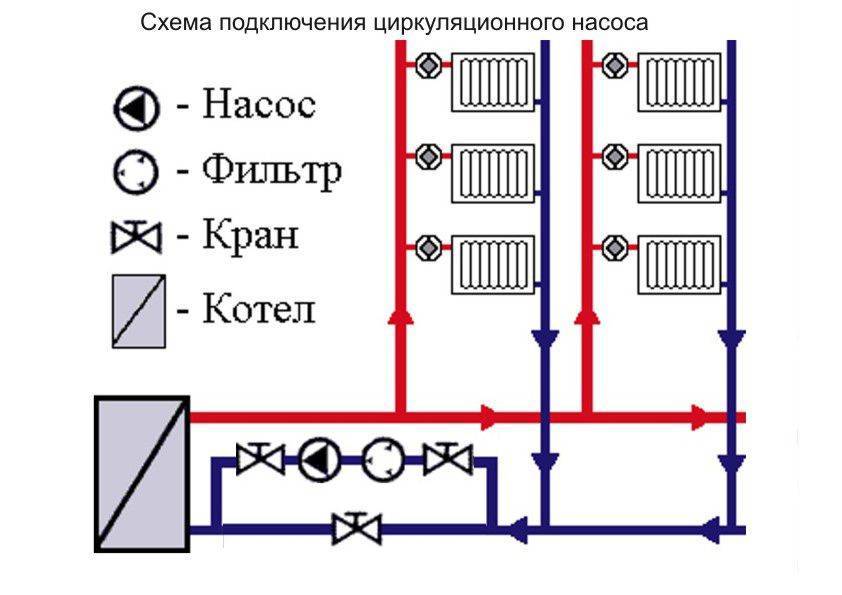

Схема установки насоса в систему отопления
Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.
Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели – нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления – до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:
- Он должен располагаться в самой низкой точке системы;
- Температурные колебания теплоносителя минимальны;
- Участок монтажа рекомендуется выбирать максимально прямолинейным.
Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.
Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.
Монтаж насоса в стальной трубопровод

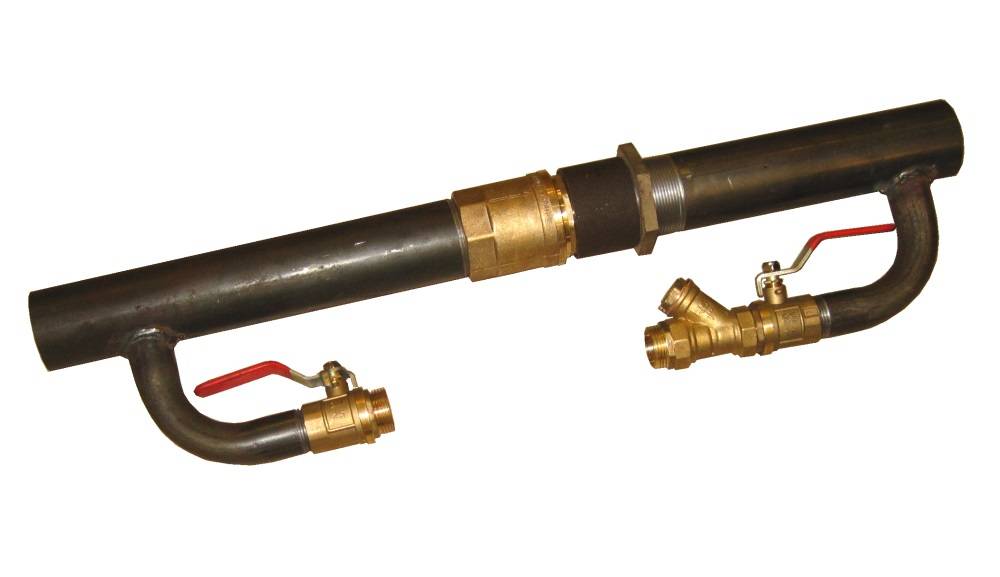

Возможные варианты изготовления контура с насосом
Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.
Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:
- Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура – в большинстве случаев придется полностью слить воду из труб;
- Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
- Установить переходные муфты;
- Подключить уже собранный контур с насосом.
Установка насоса в пластиковые трубы
Седелка для врезки в пластиковые трубы
Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры – воду из трубы сливать не обязательно.
Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.
Во время монтажа важно обратить внимание на следующие факторы:
- Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
- Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.
Правильное и неправильное расположение насоса
Недостатком седелки является ее относительно высокая стоимость – от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали
Затем важно быстро перекрыть запорную арматуру, чтобы предотвратить розлив теплоносителя. По такой технологии можно осуществить врезку в отопление без сварки для любых типов труб
Лучшие производители
Краб-системы не являются сложной конструкцией, и в каждом регионе есть как небольшие, так и крупные компании, занимающиеся производством металлоконструкций и креплений, что делает их всех конкурентоспособными
При выборе изделия важно придерживаться указанных выше рекомендаций
Также можно предложить несколько критериев, по которым можно выбрать производителя:
- антикоррозийное покрытие изделий;
- покупка изделий через фирму-производителя, а не через посредников, это позволит сэкономить средства;
- сроки изготовления продукции, есть ли товар в наличии;
- гарантия;
- способы оплаты и доставки.
Соединение контура и батарей
Разбираться с методами соединения труб отопления с радиатором начнем с рассмотрения материалов, из которых могут быть сделаны системы обогрева. Они могут быть разными:
- сталь;
- медь;
- пропилен;
- ПВХ;
- РЕХ;
- металлопластик.
Все они выполняют одну-единственную функцию – это транспортировка теплоносителя от котельной (котла) к радиаторам, которые, в свою очередь, отдают тепло и тем самым нагревают помещение. Все батареи присоединяются к системе резьбой. Для этого на контур устанавливаются фитинги с переходом на резьбу. На полимерные контуры они ставятся методом пайки или напрессовыванием. Медь только паяется, а сталь может соединяться пресс-фитингами и резьбой.
В любом случае к батарее подводится резьбовое соединение. Как соединить батарею отопления с
Схемы подсоединения батарей к отоплению
трубой, схемы:
- нижнее подключение;
- боковое подключение;
- диагональное подключение.
Самый эффективный вариант – это диагональ. В этом случае подача в батарею осуществляется сверху, а обратка выходит снизу противоположного торца. Разница температуры радиатора при различных методах подключения несущественна, поэтому в первую очередь следует отталкиваться от расположения батареи. В комплекте с новыми батареями всегда идут детали для их подключения:
- гайки с маркировкой «S» и «O»;
- заглушка;
- кран Маевского.
Перед тем как соединить радиатор отопления с трубой в отверстия на торцах батареи закручиваются гайки, а потом в них в зависимости от разводки вкручиваются заглушки, кран Маевского и американки.
Американка – это такая гайка, которая может крутиться при неподвижном фитинге. Кстати, при подсоединении труб отопления к котлу отопления также обязательно ставить краны с американкой. При этом нужно чтобы американка накручивалась не на патрубок котла, а на контур. Тогда можно будет спокойно снять котел и из него не выльется вода.
Некоторые мастера не ставят краны при обвязке батарей, что приводит к сложностям в дальнейшей эксплуатации. Если вы захотите снять и прочистить батарею, то придется сливать всю воду из системы, а потом заполнять ее. А если зимой случится гидроудар и разорвет радиатор, что тогда? Получается, нужно будет остановить всю систему обогрева, чтобы заменить его. Это притом, что вряд ли у кого-то дома стоит дежурный запасной радиатор.
Нужно будет поехать в магазин, купить его, найти мастера. Это займет полдня минимум, при минусовой температуре на улице есть риск размораживания системы. И тогда нужно будет не только батареи менять, а и чинить весь контур. Если ставить краны, то можно отсекать радиаторы без остановки всей системы.
Как настроить систему отопления
Если в системе отопления наблюдается разбалансировка распределения теплоносителя, тепло неравномерно поступает в разные части помещения, из-за чего происходит перегрев воздуха на одних его участках и недостаточный прогрев на других.
Чтобы избавиться от этой проблемы, производится балансировка системы отопления.
Работа может быть осуществлена несколькими методами, но в любом случае она представляет собой гидравлическую регулировку, то есть настройку подачи воды, в результате которой теплоноситель будет правильно перераспределен между участками системы.
Методы регулировки
Процедура балансировки заключается в регулировке запорной арматуры. Осуществляется это двумя способами:
- Регулировка каждого клапана и замеры температуры после каждой корректировки их положения;
- Разделение системы на модули и регулировка их по отдельности. В таком случае, каждый участок помещения получает свою долю от общего тепла, отдаваемого системой.
Перед проведением балансировки производится диагностика системы отопления путем открытия всех запорных кранов и тестового запуска; таким образом, будет определено, в какой части контура произошла разбалансировка.
- Регуляторы расхода и давления теплоносителя;
- Балансировочные и перепускные клапаны.
Устанавливаются нужные компоненты регулировки исходя из типа и сложности системы. Так, при однотрубном контуре хватит обычных кранов. Балансировка системы отопления в таком случае осуществляется простым их подкручиванием до достижения желаемой температуры.
Двухтрубным контурам необходимы балансировочные клапаны. Ими, во-первых, обеспечивается более точная регулировка, а во-вторых, они позволяют подключать специальный прибор для измерения характеристик подачи теплоносителя – давления, расхода и температуры.
Как отрегулировать давление
- Расширительный бак – настройка этого элемента контура возможна, если в баке предусмотрена регулировка давления в воздушной камере;
- Манометры – с их помощью осуществляется визуальная проверка системы;
- Воздухоотводчики – выпускают избыток пара при закипании воды;
- Предохранительные клапаны – используются для слива лишнего теплоносителя из стояка;
- Краны Маевского – предназначены для устранения воздушных пробок в трубах.
Как отрегулировать температуру
Разница температуры теплоносителя внутри подающих и обратных стояков должна составлять 15-20 градусов. Отрегулировать этот показатель можно с помощью специального оборудования – смесителей, кранов и сервоприводов. Смесители представляют собой кран с двумя или тремя рабочими позициями.
К одному из входов подключается труба подводящего стояка, ко второму – отводящего. Третий используется для регулирования температуры на отдельном участке магистрали. Смесительные узлы оборудуются термодатчиком и блоком управления.
Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует задвижку, благодаря чему осуществляется регулировка двухтрубной системы отопления.
Отрегулировать нагрев воды в радиаторах можно своими руками, используя для этого краны. Но сервоприводы избавят от необходимости делать это, так как с их помощью регулировка нагрева стояков будет осуществляться автоматически.
В конструкцию сервопривода входит термостат, на котором устанавливается нужное значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его.
Как отрегулировать батарею
В первую очередь проводится проверка правильности установки радиатора. Он должен иметь небольшой уклон в сторону от стояка. Если все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, нужно удалить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.
Конструктивные особенности насоса для отопления частного дома
В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.
У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.
Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.
С мокрым ротором
Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.
Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.
К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:
- небольшие габаритные размеры и вес;
- экономичное потребление электрического тока;
- длительная и бесперебойная работа;
- простота настройки скорости вращения.
Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.
Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.
Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой
Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой
Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.
Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.
С сухим ротором
У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.
Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.
Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.
Циркуляционные насосы представлены двумя моделями:
- Вертикальное исполнение, как и в случае с прибором мокрого ротора.
- Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).
Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители
Особенности функционирования радиаторов отопления
Стоит отметить, что система радиаторов отопления применяется в водяных системах отопления.
Следует сказать, что данные системы делятся на подвиды:
- Однотрубная система. Такие системы чаще всего устанавливаются в многоквартирных домах. Данное подключение предполагает возможность использования стальных труб, труб из полипропилена и байпасов (то есть резервного пути подачи отопления)
- Двухтрубная система. Данные системы очень похожи на однотрубные типы, при этом отличаются они наличием второй трубы, что не требует установки резервных путей подачи водных ресурсов. Процесс функционирования происходит путем циркуляции технических вод, которые проходят путь по обеим трубам от теплообменника до радиатора и обратно, что позволяет более эффективно обогревать помещения.
- Водяной теплый пол. Эта система не требует установки радиатора, но не сказать о ней невозможно, если рассматривается вопрос об отопительных системах. Из названия можно понять, что отопление происходит от пола, в который улаживаются специальные отопительные элементы.
В целом, в водяных системах подогрев происходит с помощью воды. По специальным трубам, происходит движение воды, которая была нагрета в специальном котле, достигая радиатора отопления она возвращается обратно, таким образом происходит циркуляция.
Такая система состоит из полипропиленовых или металлопластиковых труб, коллектора, трехходовых клапанов и систем, с помощью которых можно регулировать температурные показатели.
В целом, к плюсам данной системы можно отнести экономичность и эффективность, такое отопление не создает сухость в воздухе.
Среди минусов данной системы отмечают сложность процесса установки, необходимость помощи специалиста, ведь монтажные работы действительно могут вызвать трудности, высокая цена на саму систему и на услуги профессионалов. Важным этапом установки такой системы является правильная обвязка радиаторов отопления.
Система погодного регулирования поможет сэкономить до 35% на отоплении окупаемость системы от месяца
Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)
«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.
Надоело переплачивать? Есть выход!
Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!
Звоните по телефону в Москве: 8 (977) 262-36-80 и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете
Как это работает?
Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.
Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.
В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.
Нужна помощь в расчете системы погодного регулирования? Звоните: 8 (977) 262-36-80
Сколько стоит система погодного регулирования?
Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ». При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.
В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2016 г.
- Насос циркуляционный — 40000 рублей
- Клапан регулирующий с электроприводом — 60000 рублей
- Шкаф управления двумя насосами в сборе — 85000 рублей
- Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей
Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей
ИТОГО ПОД КЛЮЧ: 560000 рублей
Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.
Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых домах, где не более 10 квартир.
- Насос циркуляционный в пределах — 10000 рублей
- Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
- Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
- Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей
Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.
ИТОГО ПОД КЛЮЧ: 300000 рублей
Экономия от применения автоматической системы погодного регулирования составит около 50%!
В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.
Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.
ИТОГО ПОД КЛЮЧ: 130000 рублей
* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.
ФЕР 22-06-005-02
ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕР 22-06-005-02
| Наименование | Единица измерения |
| Врезка в существующие сети из стальных труб стальных штуцеров (патрубков) диаметром: 80 мм | 1 врезка |
| Состав работ | |
| 01. Изготовление штуцера. 02. Разметка гнезда на трубопроводе. 03. Опускание штуцера в траншею. 04. Установка и подгонка штуцера по месту. 05. Приварка штуцера. |
ЗНАЧЕНИЯ РАСЦЕНКИ
Расценка содержит только прямые затраты работы на период 2000 года (цены Москвы и Московской области), которые рассчитаны по нормативам 2009 года. Для составления сметы, к стоимости работы нужно применять индекс пересчёта в цены текущего года.
Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
ВСЕГО ПО РАСЦЕНКЕ: 130,51 Руб.
Посмотрите стоимость этого норматива в текущих ценах открыть страницу
Посмотрите ресурсную часть расценки в нормативе ГЭСН 22-06-005-02
При использовании в смете, расценка требует индексации для перевода в текущие цены. Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.
Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta Аренда программы В программе предусмотрен помощник, который превратит составление сметы в игру.
Основные этапы врезки в бытовой трубопровод
При помощи врезки можно обустроить ответвление от главной магистрали домашнего водопровода, куда можно будет в дальнейшем подключить дополнительную точку водозабора или систему полива.
Если основным источником воды является колодец, то врезку в магистраль можно осуществлять в любом месте. В случае централизованного водоснабжения, врезка делается только после прибора учета потребления воды.
Во внутренней сети воду перекрыть можно в любое время, просто перекрыв центральный вентиль. Поэтому для врезки в этом случае понадобится только простой тройник, а сама рабочий процесс выглядит следующим образом:
- необходимо перекрыть центральный вентиль, после чего открыть самый «нижний» кран для слива воды из труб;
- после чего трубопровод разделяется в нужном месте при помощи болгарки или трубореза. Перед тем как осуществлять данную операцию, под место будущего среза необходимо подложить лоток, это делается для того чтобы оставшаяся вода после слива не протекла на пол. После чего необходимо из трубопровода вырезать участок, габариты которого будут совпадать с длиной тройника;
- следующим этапом является непосредственно монтаж тройника. В пластиковый трубопровод тройник врезается как стандартная электромонтажная муфта, стыки спаиваются с помощью сварочного аппарата;
- завершающим этапом является установка запорного вентиля в отвод тройника, при помощи которого будет возможность перекрыть новую ветку водопровода. После чего можно открыть центральный вентиль и начать пользоваться водопроводом.
Установку новой линии можно проводить при работающем водопроводе, так как отвод тройника перекрывается отдельным запорным вентилем.
Такая последовательность этапов применима для труб из чугуна, пластика и металла.
