Подключение двигателя прямого пуска, выбор всех компонентов
Практически в каждом объекте присутствуют двигатели, которые необходимо подключить. Основную массу электродвигательного оборудования составляют вентиляторы и насосы
Я думаю вы обратили внимание, что у меня в шапке блога показано как раз такое подключение. В этой заметке мы произведем подключение электрического двигателя
1 Рассчитываем потребляемый ток двигателя.
Потребляемый ток зависит от мощности, напряжения, коэффициента мощности и коэффициента полезного действия. В некоторых каталогах, например насосы Wilo, кроме мощности в характеристиках можно найти и потребляемый ток.
Для расчета тока двигателя можно воспользоваться моей программкой. Там все очень просто. Подставляем данные и получаем расчетный ток двигателя. Скачать мою программу для расчета тока двигателя можно по .
2 Определяем каким образом у нас будет включаться двигатель.
Как правило, для управления двигателем используют электромагнитный пускатель. Электромагнитный пускатель позволяет управлять двигателем при необходимости с двух и более мест. Например, общая вентсистема на два этажа.
Выбор автоматического выключателя
Выбор автоматического выключателя проводят по его основным характеристикам:
| Номинальное рабочее напряжение Ue (B) | Указанное напряжение означает максимальное допустимое значение в течении длительного времени. При меньших напряжениях отдельные характеристики могут изменяться и даже улучшаться, например, отключающая способность. |
| Номинальное напряжение изоляции Ui (кB) | Характеризует изоляционные свойства аппарата, определяется в ходе его испытаний высоким напряжением (импульсным и промышленной частоты). |
| Номинальное импульсное выдерживаемое напряжение Uimp (кВ) | Номинальное импульсное выдерживаемое напряжение – пиковое значение импульсного напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений. |
| Номинальный ток In (А) | Это наибольший ток, который автоматический выключатель может проводить в продолжительном режиме при температуре окружающего воздуха 40°С по стандарту ГОСТ Р 50030.2-99 и 30°С по стандарту ГОСТ Р 50345-99. При более высоких температурах значение номинального тока уменьшается. |
| Номинальная предельная наибольшая отключающая способность Icu (кА) | Это наибольший ток короткого замыкания, который автоматический выключатель способен отключить при данном напряжении и коэффициенте мощности. Испытания на Icu проводятся по схеме O-t-CO, где О – отключение, t – выдержка времени, СО – включение с последующим автоматическим выключением. |
| Номинальная наибольшая отключающая способность Icn | По окончании испытания автоматический выключатель должен сохранять свои изоляционные свойства и способность к отключению в соответствии с требованиями стандарта. |
| Отключающая способность | На автоматические выключатели часто наносят |
| Номинальная рабочая наибольшая отключающая способность Ics | Это величина, выражаемая в процентах от Icu: 25% (только для категории А), 50%, 75% или 100%. Автоматический выключатель должен нормально работать после неоднократного отключения тока Ics при испытании в последовательности О-СО-СО. |
| Номинальный кратковременно выдерживаемый сквозной ток Icw (кА) | Это ток короткого замыкания, который автоматический Значение Icw указывается для тока, действующего |
| Номинальная наибольшая включающая способность Icm (кА, пиковое значение) | Это максимальное значение тока, который аппарат способен удовлетворительно выдерживать в условиях, оговоренных стандартом. Аппараты, не имеющие функции защиты (например, выключатели), должны выдерживать ток короткого замыкания, значение и длительность которого определяются параметрами срабатывания присоединенного аппарата защиты. |
Защита слабого звена электроцепи
Каждая отдельная линия должна иметь свой автоматический выключатель Кроме сечения при выборе подходящей кабельной продукции обращают внимание на реальные условия эксплуатации. Нормированные значения приведены для нагрева до температуры не выше +60°C
При монтаже линии на участке возле загородного дома необходимо предусмотреть защиту от влажности, других неблагоприятных внешних воздействий.
Внимательно проверяют все части электрической сети. Базовое правило – надежная защита с учетом показателей участка с худшими параметрами. Следует учитывать, что медь рассчитана при одинаковом сечении на большие нагрузки по сравнению с алюминием. Определенное значение имеет чистота металла. По мере увеличения примесей ухудшается проводимость, увеличиваются потери на бесполезный и опасный нагрев.
Устройство внутриквартирной разводки
В таких объектах недвижимости для создания качественной системы электропитания применяют следующие типовые решения:
- вводный автомат нужно поставить до счетчика;
- за прибором контроля монтируют общее устройство защитного отключения (УЗО);
- далее оснащают автоматическими выключателями (АВ) отдельные линии.
УЗО предотвращает аварии, которые провоцируют токи утечки. В некоторых ситуациях препятствует поражению электрическим током. Однако комплексные защитные мероприятия выполняют с помощью автоматических выключателей. Обязательно применяют эффективное заземление.
Номиналы автоматов для кухонной проводки
Как правило, на кухне удобно ставить несколько групп для равномерного распределения нагрузок. Особенно внимательно рекомендуется подбирать распределение мощных потребителей:
- варочные панели;
- духовые шкафы;
- котлы отопления, бойлеры, проточные нагреватели;
- электрические конвекторы, тепловые пушки;
- кондиционеры.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…
Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.
Силовые кабели ГОСТ 31996—2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля
Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.
Таблица сечения кабеля по току и мощности для медного провода
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица сечения алюминиевого провода по потребляемой мощности и силе тока
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Калькулятор расчета сечения кабеля
Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.
Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.
Надеюсь, мой калькулятор поможет многим мастерам.
Расчет сечения кабеля по мощности:
Требуемая мощность (выберите потребителей из таблицы):
Занимаясь прокладкой электропроводки в новом доме или заменой старой во время ремонта, каждый домашний мастер задается вопросом: а какое сечение провода нужно? И вопрос этот имеет большое значение, поскольку именно от правильного выбора сечения кабеля, а также материала его изготовления во многом зависит не только надежная работа электроприборов, но и безопасность всех членов семьи.
Лучшие модели автоматических предохранителей
Российские модели
Российская промышленность по выпуску автоматических предохранителей за последнее время сделала большой рывок. Применяются новые технологии изготовления корпусов. По-новому собирается контактная группа. Улучшился дизайн. Для частных лиц и предприятий выбор вводного автомата стал намного шире и по качеству не хуже чем лучшие европейские бренды.
Контактор
Рейтинг: 4.7
Отечественное предприятие «Контактор» на первом месте в нашем рейтинге. Завод изначально делал классические автоматы. Теперь он переориентирован на промышленные образцы 380 В. Есть в линейке предприятия и бытовая серия «КПРО» с поддержкой силы тока до 100 А. Но в основном спецификация «Контактор» промышленные экземпляры для электродвигателя рассчитанные на силу тока до 1600 А, которые должны защищать промышленное оборудование. В линейке «протона» есть и модели трехфазного автомата «Электрон» номиналом в 6300 А.
Достоинства
- модели оснащены регулировкой срабатывания при КЗ или перегрузки;
- широкая линейка автоматов от 16 до 6000 А;
- вся продукция сертифицирована для продажи в Таможенном союзе.
Минусы
- не очень хорошо проработан дизайн;
- выключателей в бытовом назначении очень мало;
- дороговизна моделей;
- монтажные контакты не утоплены в автоматический предохранитель.
КЭАЗ
Рейтинг: 4.7
Завод с историей. Открылось предприятие еще в 1945 г. Выпускает как классические автоматы, так и приборы марки KEAZ Optima, в которых можно заметить уже новые мощности автомата и ноу-хау.
Производят автоматы и для переменного тока и для постоянного. Все мастера наладчики электрического оборудования отмечают хороший дизайн приборов и простоту их монтажа. Если вы выбираете, какие автоматы ставить в частном доме вам сюда.
Достоинства
- есть разные виды – можно подобрать защиту, для разных линий, в которых используются и постоянный и переменный ток;
- приемлемая цена;
- компактный дизайн.
Недостатки
небольшой срок службы (1–2 года).
DEKraft
Рейтинг: 4.6
Электрические автоматы под общим брендом DEKraft, выпускаются на российском предприятии «Delixi Electric». Эта продукция широко известна не только в России и СНГ но и за рубежом.
Правда, в Европе они больше известны по другим названием — Himel. В основном заводы «Delixi Electric» сконцентрированы в Китае из соображений снижения себестоимости конечной продукции.
Такая политика позволила снизить цену на автомат и продлить срок его службы. Анонсировано что размыкатель выдержит не менее 6000 циклов размыкания контактов при коротком замыкании. А при медленном нарастании нагрузки, когда проводка уже начинает греться, размыкатель может разъединить электрическую цепь не менее 25000 раз!
Достоинства
- все предприятия компании прошли международную сертификацию;
- хорошо налажена оптовая поставка по всем регионам России;
- покупателю легко понять какой автомат перед ним — все подписи на русском языке.
Недостатки
- максимальный ток 63 А;
- максимально допустимое сечение подводящих кабелей 25 мм².
Лучшие зарубежные компании
В нашей стране всё еще популярны зарубежные бренды. Считается что это более качественная и долговечная продукция. Поэтому в нашем обзоре представлена продукция и зарубежных производителей.
ABB
Рейтинг: 4.9
Эта ярко-красная аббревиатура хорошо известна профессиональным электрикам, благодаря широкой линейке автоматических выключателей от 0.5 до100 А.
И рядовые пользователи, и профессионалы отмечают надёжный пластиковый корпус и рычаг управления, который не обломается даже при многократном цикле отключить/включить. Не зря профессиональные электрики выбирают эти автоматические выключатели для квартирной щитовой.
Достоинства
- размеры корпуса прерывателя позволяют поставить без труда в щиток;
- высокий уровень безопасности;
- удобство при монтаже;
- можно приобрести и четырех-полюсные модели автоматических выключателей.
Недостатки
- дороговизна;
- крепления на дин рейку довольно хрупкие;
- нет или мало приборов типа D.
Legrand
Рейтинг: 4.8
В каталоге французской компании можно выбрать автоматы серии DRX — соответствует нагрузке для промышленного применения и серии DX, RX, TX для бытового применения. Корпуса приборов в квартиру пылезащищенные.
Номинал по току от 6 А до 630 А, включая 125, 260, 320 и 400 А. Такой широкий диапазон позволяет подобрать предохранитель, как для бытовых нужд, так и для крупных производств.
Достоинства
- есть автоматы с полюсами от 1 до 4-х;
- на корпусе есть лазерный штрих-код.
Недостатки
- редко, но попадаются модели с браком;
- небрежно выполнен тумблер;
- дороговизна.
Как рассчитать номинал автоматического выключателя
Основной функцией АВ является защита электропроводки. По этой причине сначала обеспечивают соответствие номинала выключателя в амперах, сечения и материала (медь, алюминий) жил кабеля.
Определение суммарной мощности потребителей
Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.
Активная и номинальная компонента
cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой) Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.
Однако при подключении станка или другой техники с электроприводом придется учесть индуктивную компоненту. Аналогичным образом действуют при наличии в цепи конденсатора.
Формулы и пояснения:
- P = S * cos ϕ;
- Q = S * sin ϕ;
- S = P/ cos ϕ;
- ϕ – угол между векторами P и S (фазовый сдвиг).
Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).
Повышенные стартовые токи
Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.
В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):
- А – 30% (20-30);
- B – 200% (4-5);
- C – 5 раз (1,5);
- D – 10 раз (0,4).
Соответствующие режимы учтены при создании профильных стандартов. Чтобы предотвратить ошибочное отключение, надо выбирать подходящий тип автомата.
Учет коэффициента спроса
Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.
Расчет потребляемой мощности

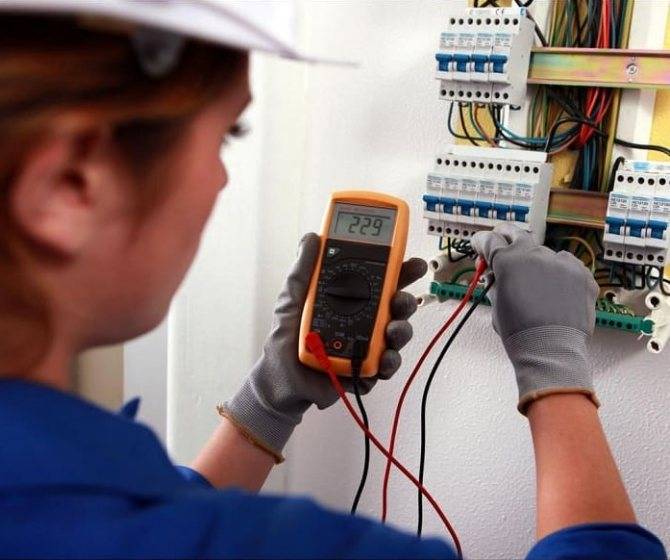

Измерение напряжения мультиметром Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.
Вычислить силу тока можно следующим образом:
- P/U – постоянные источники питания, резистивные нагрузки;
- P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
- P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.
Измерить реальные напряжения можно с помощью мультиметра. Методика выполнения рабочих операций приведена в официальной инструкции производителя.
Выбор сечения жил
Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.
Модульный автомат C32
В этой статье рассматривается модульный автомат C32. Модульным автомат называется из-за того, что каждый его полюс – это отдельный стандартный модуль. По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.
Как правило, ширина модуля обычно 18 мм. Впрочем, у некоторых компаний производителей ширина модуля автомата может различаться. Например, у ABB ширина модуля автомата 17,5мм. А вот у Siemens модуль автомата 17,6мм.
В некоторых сериях специализированные модульные однополюсные автоматы могут быть нестандартной ширины. Однако, они все равно измеряются в стандартных модулях компании производителя. К примеру, автомат может быть шириной 0,5 модуля или 1,5 модуля.
Как обычно, с задней стороны модульного автоматического выключателя расположена защёлка. Защелка позволяет крепить автоматы на DIN рейки, расположенные в электрощите.
В принципе, серии модульных автоматических выключателей выпускают на номинальный ток до 125 ампер. В свою очередь, бытовые серии автоматов изготавливаются на ток до 63 ампер.
Принцип действия
После подключения к трёхфазному автомату силовой и нагрузочной электрических линий его включают с помощью перевода рычажка в верхнее положение. В результате происходит зацепление рычага через защёлку с включающим контактом. Образованное соединение обеспечивается за счёт смещения подвижной контактной группы относительно их держателя.
Если через выключатель начинает протекать ток со значением, превышающим допустимое, то биметаллическая пластина начинает нагреваться. Из-за разного теплового расширения металлов она изгибается, разрывая в итоге контакт. Сила тока, при котором происходит разрыв соединения, зависит от толщины пластины. Термомагнитный расцепитель характеризуется медленной работой, хотя и может фиксировать даже небольшие изменения величины тока. Его настройка осуществляется на заводе с помощью изменения расстояния между пластиной и подвижным контактом. Для этого используется регулировочный винт.
Но для тока, который мгновенно увеличивает своё значение, скорость реакции биметаллической пластины будет крайне низкой, поэтому вместе с ней используется и соленоид. В нормальном состоянии сердечник выталкивается пружиной и замыкает контакт автомата. При аномальном значении сигнала в витках катушки стремительно увеличивается магнитное поле, потоки которого втягивают сердечник внутрь, преодолевая действие пружины, а это приводит к разрыву цепи.
Срабатывание электромагнитного расцепителя происходит за доли секунды, при этом на токи, незначительно превышающие номинальные, он не реагирует. Одновременно с разъединением всей трёхфазной линии опускается и рычажок, который опять понадобится перевести в верхнее положение для подключения нагрузки к сети.
Скачать
Для тех, кто интересуется темой глубже и основательней, выкладываю ГОСТ, в котором подробно расписаны все характеристики и терминология автоматических выключателей.
• ГОСТ Р 50345-2010 / ГОСТ Р 50345-2010 (МЭК 60898-1:2003) Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока. Настоящий стандарт распространяется на воздушные автоматические выключатели (далее – выключатели) для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25000 А., pdf, 1.89 MB, скачан: 447 раз./
• Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения / Харечко В.Н., Харечко Ю.В. Автоматические выключатели модульного исполнения: Справочное пособие. В справочном пособии изложены требования ГОСТ Р 50345-99 (МЭК 60898-95) к автоматическим выключателям бытового назначения, предназначенным для защиты от сверхтока, рассмотрена конструкция автоматических выключателей, даны характеристики и приведена их классификация. Разбираются ошибки, которые частично исправлены в новой версии ГОСТ Р 50345-2010, pdf, 7.17 MB, скачан: 283 раз./
Внимание! Автор блога не гарантирует, что всё написанное на этой странице – истина.За ваши действия и за вашу безопасность ответственны только вы!
Функции трехфазных автоматов
- одновременное обслуживание нескольких однофазных зон цепи;
- предотвращение образования сверхтоков на линии;
- совместная работа с выпрямителями сети переменного тока;
- защита высокомощного оборудования;
- повышенная мощность за счет установки специального преобразователя;
- быстрое срабатывание в режиме КЗ на линии с большим количеством потребителей;
- возможность отключения в ручном режиме при помощи рубильника или выключателя;
- совместимость с дополнительными защитными клеммами.
Ток утечки
На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.
Количество полюсов
Однополюсный автомат применяется для одной фазы
В зависимости от количества полюсов можно приобрести трехфазный выключатель:
- однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
- двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
- трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
- четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.
Предлагаем ознакомиться Коаксиальный дымоход для газового котла: требования к установке
Место установки
Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.
Формула расчета мощности по току и напряжению
| Сечение проводника, мм кв. | Допустимая мощность нагрузки, Вт | Номинал выключателя, А | ||
| Медь | Алюминий | 220 А, 1 фаза | 380 В, 3 фазы | |
| 1,5 | 2,5 | 2 200 | 5 300 | 10 |
| 2,5 | 4 | 4 400 | 10 500 | 20 |
| 4 | 6 | 5 500 | 13 200 | 25 |
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.
Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.
В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.
Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.
Какой автомат поставить на 15 кВт
Расчет автомата по мощности 380
Расчет сечения провода по нагрузке
Автомат или дифференциальный автомат: как отличить и что выбрать
Коэффициент мощности нагрузки
Расчет тока по мощности и напряжению
