Высота ступеней лестницы в своём доме: расчет с помощью калькулятора оптимальной высоты лестницы в своём доме

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Какая оптимальная длина и высота ступеней лестницы

Перед тем, как начать расчет бетонной лестницы возникает множество вопросов, связанных с ее эстетичным видом, дизайном, выбором материала, из которого она будет создана. Но самые главные вопросы, которые требуют решения – это практичность, удобство и безопасность, которые в первую очередь зависят от того, какая оптимальная длина и высота ступеней лестницы будет выбрана.

Существуют общепринятые нормы, обеспечивающие комфортный шаг и удобное движение по подъемной конструкции.

Для обеспечения таких условий длина ступени должна быть равна 300 мм, а ее высота – 150 мм. Такие пропорции давно и успешно опробованы на практике, и основываются на средней длине человеческого шага и многих других параметрах. Отклонения от этих норм даже на сантиметр приводят к ухудшению качества эксплуатации устройства, вам постоянно придется контролировать свои шаги.

1. К примеру, подъем ступени часто увеличивают в жилых домах или других строениях для экономии полезной площади, соответственно уменьшая их количество, что значительно сокращает площадь, занимаемую лестничным полотном. Однако увеличение стандартного размера даже до 160 мм значительно скажется на эксплуатационных характеристиках. А если этот параметр увеличить до 200 мм, подниматься придется, прилаживая немалые усилия и максимально увеличивая шаг.
2. В случае уменьшения подъема ступенек, что иногда практикуется в школьных и других детских заведениях, взрослому человеку придется буквально «семенить» ногами и постоянно спотыкаться.

Расчет длины и высоты

Не меньшее значение имеет соблюдение стандартных размеров длины ступеньки. Данный параметр больше 300 мм иногда допускают в торговых центрах, банках и других помещениях общественного назначения с постоянно движущимся потоком людей. Но это также привносит свои неудобства – нестандартная длина заставляет человека делать либо один более широкий шаг, либо несколько мелких на одной подножке. Это, конечно, не критично, но доставляет определенный дискомфорт. В частных домах, опять же для уменьшения габаритов конструкции, иногда делают длину подножки меньше положенной. Это приводит к неустойчивому положению ноги и постоянному спотыканию, вследствие чего увеличивается степень травмоопасности конструкции.

Получить оптимальные параметры ступенек и других элементов подъемной конструкции можно также с помощью формул и тщательных расчетов

Учитывая постоянные динамические нагрузки, которые испытывает лестница во время эксплуатации, особое внимание уделяется именно расчетам по несущей способности

Для этого устройство условно делят на консольные и однопролетные балки, и вычисляют по соответствующим формулам нагрузку на каждую из них. Вычисление нагрузок на марши и площадки производится путем суммирования временных нагрузок, которые на них оказываются, и веса самой конструкции.

Оптимальные параметры подъемных элементов в основном зависят от ширины шага человека и вычисляются с помощью несложной формулы:

Эмпирическим путем выяснено, что при восхождении человек тратит примерно в два раза больше сил, чем при движении по плоскости. Исходя из этого, доказано, что лестница будет безопасной и удобной, если будет верна формула 2a+b = 600÷640 мм, где а — высота подступенка, мм; b – ширина подножки, мм; 600÷640 мм – усредненная длина шага человека по плоскости.

Важным параметром при строительстве является угол наклона конструкции:

• Оптимальным значением считается угол от 23º до 45º;
• Наклон менее 23º позволяет вместо лестницы соорудить небольшую наклонную площадку – пандус;
• Угол более 45º характерен уже не для маршевых, а для приставных устройств.
• На лестницах с большим углом наклона – 40º -45º, движение вниз можно осуществлять только спиной вперед.
• Для винтовых конструкций наиболее приемлем подъем в 25º -35º.

Угол наклона увеличивают чаще всего для экономии полезной площади, ведь чем более пологой будет конструкция, тем больше места в помещении она займет.

Зная высоту этажа и угол наклона, а также параметры ступеней, их количество проще всего определить графическим путем. Если высота ступеней не определяется целым числом, ее значение можно округлять с точность до миллиметра. Главное, не забыть потом учесть полученные минимальные погрешности. Добавить их лучше к высоте самой нижней ступеньки, чтобы остальные получились одинаковые, так как разные запрещены по технике безопасности.

Подведем итоги

Из всего выше сказанного, можно сделать вывод, что отклоняться от стандартных размеров ступеньки крайне нежелательно, но, при отсутствии других вариантов, допустимыми отклонениями можно считать: для длины – 280-300 мм, для высоты проступи – 140-160 мм.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

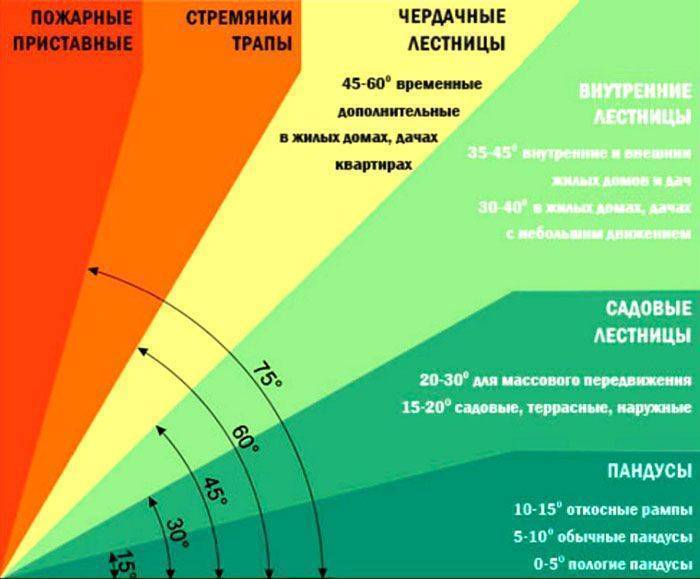

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Выполнение замеров и конструирование

Лестница — конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

1. Выполнить обмерные работы;
2. Подобрать размеры проступи и подступенка, ширину лестницы;
3. Сделать эскиз.

Обмерные работы включают в себя:

1. проверить горизонтальность перекрытий с помощью уровня;
2. проверить перпендикулярность стен с помощью угольника;
3. выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
4. измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

1. рулетку или дальномер;
2. угольник;
3. строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа — это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например. принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0.3 м получится такой расчёт:

• (2.7+0.3):0.15=20 шт. — всего ступеней;
• 20:2=10 шт. — ступеней в одном марше;
• 10*0.3=3 м — длина одного лестничного марша;
• 3+0.9 = 3.9 м — длина всей лестницы с учётом минимальной ширины площадки;
• 0.9*2=1.8 м — ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

1. Определиться с материалом лестницы;
2. Выбрать размеры ступеней;
3. Выполнить необходимые замеры;
4. Рассчитать габариты конструкции;
5. Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

• Мансардная крыша — расчет
• Как рассчитать лестницу на второй этаж
• Крыша для бани своими руками
• Козырьки из поликарбоната своими руками
• Проект бани 6х6 с мансардой
• Ворота для гаража своими руками

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

Лестница с забежными ступенями с поворотом на 90° (Г-образная лестница) – эффективная и достаточно компактная конструкция, которая в большинстве случаев выполнена в виде двух разноразмерных маршей, расположенными под прямым углом и соединенных ступенями, с нарастающей шириной проступи от оси поворота к границе проема. Забежные ступени позволяют создать каркас меньшей длины, по сравнению с поворотной площадкой, однако несколько усложняют перемещение для пожилых, детей и людей с ограниченными возможностями.

Онлайн-калькулятор лестницы с поворотом на 90° с забежными ступенями от КАЛК.ПРО позволяет получить готовый проект конструкции без специальных знаний и профильного образования на основании замеров имеющегося проема. Результата расчета содержит наиболее оптимальный расход материалов на изготовление без потери в качестве, подробные чертежи строения в сборе и всех элементов в отдельности, адаптивную 3D-модель в реальных пропорциях с отдельным набором функциональных элементов и рекомендации для создания максимально удобной и эргономичной конструкции.

Порядок расчета

• Шаг 1. Выбор количества поворотных ступеней – 2 шт, 3 шт, 4 шт, N шт (по умолчанию 3 шт).
• Шаг 2. Выбор подходящих единиц измерения – мм, см, м, дюймы, футы.
• Шаг 3. Указание цветовой насыщенности чертежей для отрисовки – монохромные, цветные.
• Шаг 4. Определение стороны захода на лестницу – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
• Шаг 5. Способ крепления поворотных ступеней – соединение шип-паз, в разрез опорного столба.
• Шаг 6. Ввод параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
• Шаг 7. Параметры ступеней – количество прямых ступеней, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
• Шаг 8. Подступенки (опционально) – возможность использования подступенков.
• Шаг 9. Параметры косоуров – толщина балки, ширина балки (отдельно для прямого и забежного марша).
• Шаг 10. Опорные балки жесткости – толщина, ширина.
• Шаг 11. Параметры опорного столба – сторона сечения.
• Шаг 12. Выбор характеристик элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
• Шаг 13. Перекрытие и стены – блоки используются только для 3D-визуализации и не влияют на конечные результаты.
• Шаг 14. Подтверждение введенных значений и начало расчета лестницы с поворотом на 90° с забежными ступенями с помощью кнопки «Рассчитать».

Рекомендации

Создание лестницы своими руками позволяет значительно сэкономить бюджет, однако начинающие мастера не всегда осознают, что это достаточно долгий и сложный процесс с большим количеством нюансов, ознакомиться с которыми сразу практически невозможно. Поэтому, для того чтобы выполнить грамотный расчет конструкции и обеспечить наиболее комфортные условия при перемещении, необходимо воспользоваться приведенными ниже значениями при заполнении полей калькулятора. Они основаны на популярной «формуле удобства» французского инженера Франсуа Блонделя и проверены практике не одним поколением строителей. С остальными параметрами можно ознакомиться на странице «Расчет лестницы онлайн».

Формула Блонделя: 2 × h + s = 60/65 см

• h – высота ступени;
• s – ширина проступи;
• 60/65 см – средняя длина шага человека.

Также отметим, что для изготовления безопасной и надежной лестницы необходимо руководствоваться строительными требованиями и нормативами, которые описывают допустимые эксплуатационные нагрузки, габариты, характеристики материалов и прочее. Наш калькулятор не учитывает эти ограничения, но и не позволяет создать гарантированно нестабильную конструкцию – расчет остановится и появится окно с ошибкой. Тем не менее, во избежания возможных негативных ситуаций, мы рекомендуем ознакомиться с положениями следующих документов:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».

Ознакомьтесь с нашими статьями – установка деревянной лестницы и оптимальный угол наклона лестницы. Мы уверены, что вам будет полезна эта информация, в том числе при расчете на калькуляторе забежной лестницы на 90°.

Онлайн-калькулятор

Самым простым способом расчета параметров лестниц является онлайн-калькулятор. Здесь не требуется каких-то особых знаний и навыков. Кроме того, онлайн-калькуляторы позволяют произвести расчет параметров не только простых одномаршевых лестниц на второй этаж, но и винтовых, а также лестниц с забежными ступенями. Расчет может производиться с разными исходными данными. В одном случае для получения нужных размеров в программу вводятся высота этажа и площадь помещения. В другом случае расчеты ведутся, исходя из высоты ступеней и угла наклона конструкции. Онлайн калькулятор лестниц и других строительных работ

Онлайн-калькуляторы, производящие расчет параметров лестниц, разрабатываются, как правило, с соблюдением норм, указанных в ГОСТ. Использование таких программ может принести пользу не только новичкам, но и профессионалам.

Создавая дом своей мечты, нужно прагматично и точно рассчитывать свои силы и средства. Используя конструктор лестниц на нашем сайте, за десять минут можно не только создать проект, но и рассчитать стоимость лестницы онлайн.

Используя простые и нехитрые инструменты нашего онлайн конструктора лестниц вы сможете:

1. С точностью до миллиметра построить 3D чертеж лестницы по таким параметрам, как высота, ширина лестницы и ступеней, количество ступеней и поворотов, необходимых для создания прочной и красивой лестницы.
2. Выбрать ограждения для всех маршей и обозначить наличие пригласительной ступени, подступенников и балюстрады.
3. Калькулятор лестниц онлайн дает возможность выбрать материал, из которого будет сделана лестница целиком либо её отдельные элементы. При производстве лестниц мы используем: бук, дуб, сосну и березу.
4. Задать параметр, по которому будет выполненная окраска или тонировка каждого элемента лестницы. Можно выбрать вариант и без отделки, если есть такая необходимость.

При расчете программа для конструирования лестниц предложить выбрать Вам регион доставки и сборки, что так же влияет на итоговую стоимость проекта.

Не удивляйтесь, если итоговая стоимость, полученная в результате расчетов на нашем конструкторе лестниц будет ниже, чем другие предложения на рынке. Современный парк оборудования с программным обеспечением нашего производства позволяет рационально минимизировать затраты на материалах и энергетических ресурсах, по сравнению с кустарными столярными и плотницкими мастерскими. Использование современных технологий в производстве, позволяет нам сокращать сроки изготовления и доставки до минимально возможных в каждом конкретном случае.

Если Вы столкнулись с какими-либо трудностями на любом этапе проектирования, позвоните нам 8 800 775 26 76 и наши специалисты с радостью Вам помогут.

Viber

ul li.videos”).hide();”>x

– нажмите кнопку «Рассчитать» внизу; – Он-лайн калькулятор рассчитает вашу лестницу и выдаст чертеж, в окошке справа. – сверьте ваши размеры с нашим чертежом. Если все верно, – жмите сверху кнопку «Чертеж». – в отдельном окне наш он-лайн конструктор сгенерит полновесный чертеж вашей лестницы: вид сверху, сбоку, и 3D вид. Можете распечатать чертеж вашей лестницы (ctrl+P).

• – Еще раз перепроверьте ваши размеры и детали заказа. Нажмите на кнопку «Далее» и кнопку «Заказать». Заполните поля в бланке заказа. Нажмите «Отправить заказ». Ожидайте звонка нашего конструктора для уточнения деталей заказа.

• Отправить ЗАКАЗ нам на ИЗГОТОВЛЕНИЕ ТОЛЬКО ЧЕРТЕЖЕЙ всех деталей для вашей лестницы. Мы проектируем вашу лестницу в лицензионной конструкторской программе, – быстро, а главное точно! Все детали, изготовленные по нашим чертежам, идеально подходят друг к другу, и не требуют подгонки, подпилов на объекте.

• – отправить ЗАКАЗ нам на ИЗГОТОВЛЕНИЕ всей лестницы. Мы изготовим лестницу ТОЧНО ПО ВАШИМ РАЗМЕРАМ, – и она идеально впишется в ваше помещение. Вы получаете высокотехнологичное изделие, с эксклюзивным дизайном, по крайне привлекательной цене. Сравните наши цены на ДУБОВЫЕ ЛЕСТНИЦЫ с ценами в вашем регионе!
• Наши лестницы рассчитаны на самостоятельную сборку, сопровождаются подробным сборочным чертежом. Сборка наших лестниц может быть осуществлена силами двух человек, и не сложнее сборки шкафа из Икеа.

  li span.video-2″).toggle();toDown(“.video-2-btn”);”> Смотреть видео о сборке лестницы

  x

Относительная величина подъема марша (угол подъема)

Зная высоту лестницы (расстояние от чистовой отделки пола до потолочного перекрытия) и величину ее горизонтальной проекции, строят в масштабе прямоугольный треугольник с катетами заданных размеров, соответственно вертикальным и горизонтальным. Углом подъема считается угол между гипотенузой и горизонтальным катетом. Для лестниц индивидуальных застроек и в зданиях общественного назначения его значения могут лежать в интервале 20°-45°. Наиболее комфортной конструкция будет, если подъем ее марша попадает в промежуток 24°-37°.

Интересная информация об использовании мрамора, для облицовки ступеней и других поверхностей.

Застройщику следует помнить о необходимости обеспечения критической высоты (не менее 1,9 м), которая гарантирует, что человек не заденет при движении элементы потолочного проема или выступающие балки, и ему не придется нагибаться. Также, выбирая угол подъема, приходится искать золотую середину, зная такую взаимозависимость: с увеличением угла подъема снижается удобность и безопасность лестницы, но уменьшаются размеры необходимого потолочного проема и снижается площадь лестницы в плане; меньший угол гарантированно повышает комфортность с одновременным увеличением проема в потолке и площади всей лестничной конструкции.

Угол подъема

Основные параметры лестничного марша

При проектировании лестничных конструкций инженеры применяют требования следующих стандартов:

• ГОСТ 23120-78 — требования к маршевым трапам;
• ГОСТ 25772-83 — требования к ограждающим элементам;
• ГОСТ 24258-88 — нормы для средств подмащивания;
• ГОСТ 8556-72 — технические условия для пожарных лестниц;
• ГОСТ 21.101-97 — перечень требований к проекту;
• ГОСТ Р53254-2009 — технические условия для наружных конструкций;
• ГОСТ 8717.1-84 — нормы размеров элементов лестниц;
• ГОСТ 8717.0-84 — технические параметры разработки изделий.

Помимо ГОСТ применяются СНиП, в которых изложены методические рекомендации и факторы, которые необходимо учесть при расчете, проектировании и конструировании лестничных конструкций в домах, общественных зданиях и производственных сооружениях. Нормативные документы предъявляют требования к следующим основным элементам:

высоте ступеней;

Высота ступени лестницы

углу наклона конструкции;

Угол наклона лестницы

ширине марша.

Ширина марша

Стандартная высота проступи согласно нормативным стандартам 120-250 мм.Для подъема на кровлю и спуска в подвал допустимая максимальная высота — 250 мм.В жилых домах изделия проектируются по значениям высоты подступенка 170-220 мм.Для уличных конструкций в общественных зданиях применяются нормы 150-170 мм.

Программы для проектирования и расчёта лестниц

рассчитать её конструкцию согласно требуемому виду и нагрузке — задача совершенно иного класса сложности. В этом деле хорошо помогают всевозможные калькуляторы и программы для проектирования лестниц, о них мы сегодня и расскажем.

Программы для проектирования и расчёта лестниц PRO100 — простая визуализация

Практически любая лестница, сколь бы сложной она ни была, может быть представлена как совокупность более простых ступеней, тетив, перил и подступенков — досок, иными словами. Поэтому составить проект лестницы будет наиболее просто тем мастерам, которые имеют опыт работы в программах по созданию мебели.

Хорошо для этих целей подходит небезызвестная PRO100: набросать конструкцию простейшей лестницы в ней можно за 30–40 минут. Даже новичку освоиться в этой программе не составит большого труда. Конечно, мебельные программы работают, в основном, с примитивами — деталями в форме параллелепипеда.

Отобразить резные поручни и стойки, ступени специальной формы и прочие художественные изыски может быть весьма затруднительно. Но если целью ставится определить общие параметры, такие как высота, количество и раскладка ступеней. То средств мебельных и общего назначения программ для трёхмерного моделирования будет более чем достаточно.

Конечно, не в том случае, если вы берётесь за самостоятельное составление проекта, воплощением которого в жизнь займётся другой мастер

Здесь необходимо уделять внимание деталям и, в конечном итоге, заказчик получает именно то, что смог изобразить, но не более

Действующие нормативы

Согласно действующим СП (свод правил), актуализированным советским СНиП (строительные нормы и правила), при проектировании лестниц необходимо придерживаться следующих значений.

Параметр

Допустимые значения

Принимается как 1:2 для надземных этажей

Ширина лестничного марша (м)

Не менее ширины марша

Количество ступеней в 1 марше между площадками (за исключением криволинейных лестниц)

Количество ступеней в одномаршевой лестнице (лестницах в пределах первого этажа из двух-трех маршей)

Размер проступей (м)

0,3 (допустимо от 0,28 до 0,35)

Размер подступенок (м)

0,15 (допустимо от 0,13 до 0,17)

Одинаковые, на протяжении всего марша

Хотя при проектировании лестниц в частных домах строгое следование нормативам рекомендовано, но не обязательно, параметры лестниц, выведенные народным «методом тыка», от нормативов практически не отличаются. Но можно добавить несколько рекомендаций.

• Оптимальный угол наклона – 23-37˚, предельное значение 45˚, если больше, об удобстве говорить не приходится.
• Оптимальный просвет – 1,9-2 м для домочадцев среднего роста, при необходимости можно и пригнуться, но опять же, только когда ситуация безвыходная.
