Виды и ГОСТы вентиляционных, вытяжных и канализационных зонтов из листового металла и ПВХ. Изготовление своими руками

Типы

Чтобы оборудовать зону приготовления пищи надежным вытяжным колпаком, нужно иметь представление о том, какие типы вытяжек представлены в продаже. Производители предлагают 3 типа вытяжек: плоские подвесные, купольные и встраиваемые. Они отличаются не только внешним видом, но и техническими характеристиками, и ценовым диапазоном.

Встраиваемый

Встраиваемый зонт устанавливается в шкаф над варочной поверхностью. Этот вариант подходит для тех помещений, где необходимо сохранить общий дизайн. Ни сам зонт, ни громоздкая вентиляционная труба не будут видны из-за подвесного кухонного шкафа. Встраиваемые вытяжки могут работать в режиме рециркуляции и воздухоотвода.

Плоский

Это самый бюджетный вариант. Устройство представляет собой плоский корпус, оснащенный вентилятором и сменным фильтром. Работает только в режиме рециркуляции и является незаменимым в помещениях, где затруднительно монтировать вытяжку в вентиляционные воздуховоды, или они вовсе отсутствуют.

К недостаткам плоского типа относятся: небольшая мощность, высокий уровень шума и частая смена фильтров (каждые 5-6 месяцев).

Купольный

Купольные модели ориентированы на 2 режима: воздуховод и рециркуляцию. Их мощность выше, что обеспечивает их востребованность на больших кухнях. Уровень производимого ими шума можно регулировать, а некоторые вытяжки оснащены дистанционным управлением и системой контроля уровня загрязнения фильтров. Купольные зонты выпускаются в различных дизайне, цвете и материалах.

Как рассчитать мощность

Вытяжки должны осуществлять десятикратную замену воздуха. На производстве для расчета мощности используют сложные формулы. Бытовые модели на кухне не способны десятикратно сменить воздух. Расчет мощности зонта осуществляется по параметрам плиты.

К примеру, имеется газовая плита с четырьмя конфорками. Из техпаспорта прибора берут данные. Нужно узнать мощность каждой конфорки, и все значения сложить. Допустим, получился пример: 1,9+1,9+1,0+3,5=8,3 кВт. Результат указывает на тепловую мощность газовой плиты. Можно допустить, что работать постоянно будет максимум три конфорки, но нежелательно делать запас в меньшую сторону. Мощность тепловых параметров плиты и вытяжки совпадают, значит, требуется зонт, рассчитанный на 8,3 кВт.

Процесс изготовления

Теперь необходимо закрепить изделие на трубе, используя два способа:

• Сооружая проволочный каркас на металлической трубе.
• Вживляя в кирпичную кладку дымоходной трубы обыкновенные гвозди.

При желании можно декорировать самодельные колпачки на трубы, здесь фантазия мастера не имеет границ. Самым простым способом является красивое оформление краев дымника: методом волнообразной обрезки или с помощью разрезов и подгибания лепестков.

Таким образом, уделив время на изготовление зонтика, можно продлить эксплуатационный срок дымоходной трубы, а кровле придать законченный вид.

1 Устройство вентиляционного дефлектора

Каждый турбодефлектор для вентиляции состоит из нескольких функциональных элементов:

металлические стаканы (в стандартном варианте их 2);

фиксирующие кронштейны для надёжного крепления;

приточно-отводящий патрубок, который надевается на трубу и крепится при помощи хомута.

По форме наружный стакан отличается формой, расширяющейся у нижней части. Что касается нижнего, то он абсолютно ровный. Цилиндры надеваются один на другой, а у верхней части фиксируется крышка на стойках.

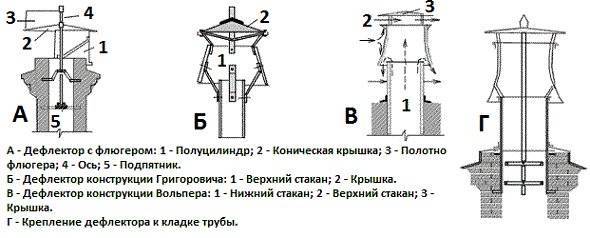

На рисунке ниже показаны составные части  разных типов конструкций.

Устройства дефлектора в вентиляционной системе дома реализовано таким образом, что при направлении воздушных потоков снизу в верх, прибор срабатывает плохо: происходит его отражение от поверхности крыши, после чего кислород устремляется к газам, выходящим в верхней части отверстия. Этот недостаток типичен для всех агрегатов. Для его устранения требуются 2-х конусные решения, соединения между собой «мостиком».

Рекомендуем к просмотру короткое видео об устройстве

Что это такое и как он работает?

Любые очистители и увлажнители воздуха не справятся с копотью, образующейся во время приготовления пищи. Над газовой или электрической плитой нужна мощная вытяжка с куполом, габариты которой превышают площадь варочной поверхности. Эту роль исполняет зонт. Прибор не занимает полезное кухонное пространство, находясь в подвешенном состоянии.

Вытяжные купола устанавливают над бытовыми плитами, в цехах пищевой промышленности, химических лабораториях. Зонты используют везде, где существует риск загрязнения воздуха вредными примесями. Устанавливают вытяжки над источником высокой влажности и температуры.

Существует много разновидностей зонтов, но особенности конструкции и монтажа каждой модели схожи. Обзор инженерного сооружения начнем с устройства.

Основой прибора служит металлический корпус – свод. По центру располагается отверстие, через которое происходит всасывание грязного воздуха. Роль дымохода исполняет вентиляционный канал. Выходное отверстие прибора связано с каналом металлическим воздуховодом.

В зависимости от модели, вытяжной прибор оснащают следующими элементами:

• Для принудительной вытяжки загрязненных паров в вентиляционном отверстии купола установлен электрический вентилятор. Наличие турбин характерно для всех современных вытяжек.
• Фильтр для улавливания примесей жира.
• Искрогаситель. Сеткой комплектуются вытяжные изделия, устанавливаемые над открытым источником огня.
• Подсветка. Для удобства работы под куполом внутрь корпуса вмонтированы лампы.
• Монтажные элементы крепления.

Работает зонт по принципу принудительной вентиляции. Грязный воздух собирается под куполом. Вращающаяся турбина всасывает его и отводит через воздуховод на улицу. Система фильтров задерживает примеси жиров и копоти, не давая им скапливаться на лопастях вентилятора.

Материалы для вытяжного зонта

Для изготовления вытяжных зонтов используется тонколистовая сталь, которая должна обладать определённым набором характеристик и соответствовать условиям эксплуатации готовых изделий для систем вентиляции. Оцинкованная и нержавеющая сталь за редкими исключениями практически в равной мере отвечают этим требованиям.

При выборе в пользу оцинкованной стали для производства вытяжных зонтов желательно использовать материалы с такими характеристиками согласно ГОСТ 14918-80:

• группа оцинкованного листа – ХШ или ХП для холодной штамповки и холодного профилирования соответственно;
• класс толщины цинкового покрытия – П (40–60 мкм) или 1 (18–40 мкм), но не ниже;
• оцинкованный лист должен выдерживать перегиб на 180° без отслоения цинкового покрытия.

Для изготовления вытяжных зонтов можно использовать оцинкованный лист толщиной 0,5–1 мм с шагом увеличения 0,1 мм.

Выбор толщины металла влияет на механическую прочность и долговечность готовых изделий. Например, для зонтов прямоугольной формы со сторонами свыше 1 000 мм рекомендован лист толщиной 1 мм. Оцинкованный лист более низких классов и категорий обойдётся заказчику дешевле, но и изделие из него прослужит намного меньше.

Цинковое покрытие обеспечивает достаточно надёжную защиту металла от коррозии. При его толщине по первому классу срок службы оцинкованного листа составляет 25–30 лет. При высокой агрессивности окружающей среды для изготовления вытяжных зонтов предпочтительнее нержавейка.

Выбор листового проката из нержавеющих (высоколегированных) марок стали намного шире, но при этом не стоит платить лишнего за избыточные характеристики материала, поскольку разброс цен на такую продукцию очень большой.

В любом случае нержавейка по своим эксплуатационным характеристикам превосходит оцинкованную сталь. При правильном выборе материала изделия из неё имеют практически неограниченный срок службы и подходят для любых условий эксплуатации.

Нюансы эксплуатации

Отдельное внимание хотелось бы уделить дровам, которые рекомендуют применять в процессе приготовления различных продуктов. Итак:

• морепродукты и птица — дуб, виноградная лоза;
• баранина, свинина, говядина — яблоня;
• индейка либо семга — ольха;
• свинина, птица, морепродукты — клен;
• курица, говядина — береза;
• баранина, птица — вишня.

Видео: советы как правильно складывать дрова в мангале

Каждый вид дерева придаст готовящемуся блюду особый вкус и неповторимый аромат. Специалисты хвойные породы применять для растопки не рекомендуют, поскольку при горении могут выделяться смолы. Если нет возможности самостоятельно заготовить дрова, то можно практически в любом супермаркете купить брикеты с готовым углем, которые, к тому же, превосходно держат жар, необходимый для приготовления шашлыка.

Что понадобится для работы

После приобретения листа с необходимыми характеристиками, следует запастись нужным инвентарем.

• Ножницы по металлу. Выбирайте удобный инструмент для резки широкого листа металла;
• Молоток ручной отбойный (он же киянка) с резиновым или деревянным наконечником. Киянка должна быть твердой, тяжелой, но без острых краев;
• Стальная трубная заготовка для формовки тела трубы («пушка»). Длина ее — не менее 1 метра, диаметр — зависит от необходимого диаметра готового изделия;
• Линейка;
• Инструмент для разметки оцинковки (острый металлический стержень);
• Верстак. На углу стола-верстака должен располагаться металлический уголок, длиной не менее 1м. Он будут использоваться для загиба краев трубы, поэтому закреплен должен быть очень надежно;
• Плоскогубцы.

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

• вентилятор;
• гаситель искр;
• возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

  Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

1. Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
2. Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
3. Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

  Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.

Виды вентиляционных зонтов

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

• круглыми;
• прямоугольными;
• вытяжными;
• канализационными.

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

• листовой оцинкованной стали;
• меди;
• нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Вытяжные вентиляционные зонты

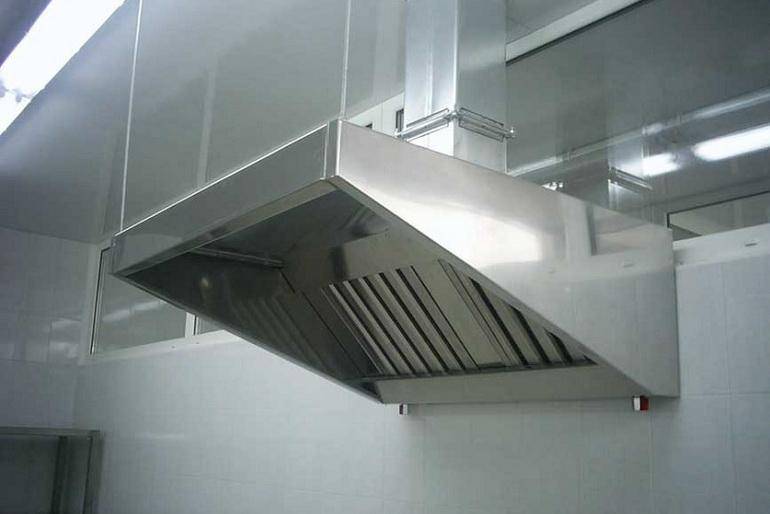

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

Вытяжные вентиляционные зонты могут быть:

• Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
• Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

• Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
• Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
• Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
• Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

• температурного перепада внутри и снаружи здания;
• разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
• под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию дефлекторов. Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги.

Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

Принцип работы вентиляционной системы с естественным движением воздушных потоков основан на разнице в их температуре и давлении:

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

• Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
• Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Назначение

Вытяжка нужна для полноценной работы тандыра. Ее основное назначение – быстрое удаление дыма с помещения, образовавшегося при работе устройства.

Вытяжка также позволяет обеспечить качественную вентиляцию. И последняя ее важнейшая особенность – создание условий для лучшей тяги. Так, тандыр лучше работает с зонтом, который прекрасно притягивает чистый воздух, удаляя задымленный, что улучшает функционирование печи.

Что касается оформления, вытяжка для тандыра может быть простой или очень красивой, оформленной в восточном стиле

Если выбирается стилизованная модель, она еще и поможет разбавить дизайн, создать акцент, привлечь внимание к уникальному восточному атрибуту

Как сделать вытяжной зонт из металлических листов

Как сделать вытяжку для мангала, не потратив на этого много времени и средств? Легкая и прочная вытяжка над мангалом в беседке получится из следующих материалов:

1. Железо. Толщина листа 3 мм.
2. Несколько металлических уголков.
3. Не обойтись без сварочного аппарата. Для защиты глаз и лица потребуется маска.
4. Дрель, оборудованная насадками для смешивания бетона.
5. Шурупы.
6. Заклепочник и болгарка с дисками, подходящими для резки металлических листов.
7. Термостойкая краска.

Вытяжные зонты для мангала сооружают из металлических уголков. Сначала сваривают остов, а затем обшивают его металлическим листом. Для беседки среднего размера достаточно сделать вытяжку высотой 1,5-2 м. Она подходит для мангала, имеющего размер 105х60 см. Для сварки потребуется аппарат. Кроме того, для данного оборудования нужно подготовить электроды.

Если говорить о конструкции, то вытяжной зонт состоит из 3 частей, среди которых:

1. Труба для отвода дыма.
2. Вытяжной купол для гриля, имеющий внутреннюю перемычку. Она необходима для улучшения тяги.
3. Основание. Оно монтируется на мангал.

Очень красиво выглядят купол для вытяжки, который сделан из листовой меди. Но нужно учесть, что изготовление купола из меди будет сложным, если за него возьмется новичок. А вот сделать вытяжку своими руками из простого листового железа можно без помощника, но это потребует больше времени.

Запрещено использовать в строительстве асбоцементные трубы. Материал, из которого они созданы, термоустойчив, но он опасен для здоровья. На участке может быть установлена вертикальная металлическая труба для вытяжки.

Еще перед началом строительства необходимо определиться с тем, как будет установлен металлический зонт вытяжной. Он может быть подвешен к потолку беседки, в этом случае для фиксации будут использоваться цепи. Другим вариантом станет установка вытяжки на стойках над очагом. Вытяжная труба при этом будет проходить через центр кровли беседки. Кроме того, зонт вытяжной может быть установлен на мангал. Лучше позвать помощника, тогда работа будет сделана быстрее.

Устанавливая вытяжной зонт дымовой, следует обратить внимание на материал крыши. В тех местах, где она прилегает к трубе, нужно использовать огнеупорные материалы. Например, хорошим вариантом станет оцинкованная крыша

Например, хорошим вариантом станет оцинкованная крыша.

Дымосборник из металла может иметь в сечении квадратную или прямоугольную форму. Он функционален, обладает отличной аэродинамикой, поэтому хорошо улавливает дым.

Чтобы изготовить вытяжку из металлического листа, необходимо сделать следующее:

1. Почистить металлические уголки, для этого нужно тряпкой снять с них заводскую смазку.
2. Опираясь на чертежи, осуществить разметку материала.
3. Болгаркой разрезать уголки на части. Работать нужно в защитных очках.
4. Выполнить сборку всех элементов и сварить части конструкции.

Вытяжка самодельная может быть сделана из нержавейки или другого материала. Перед эксплуатацией железо нужно покрыть термостойким антикоррозийным покрытием. Над трубой рекомендуется сделать колпак.
