Тонкости монтажа
К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.
Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.
Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.
Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.
К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.
Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.
Установка шаровых клапанов
Существует определённая технология, которая позволяет установить систему «Аквастоп». Защита от протечек воды, установка которой выполняется своими силами, потребует изучения последовательности действий. Шаровые электрические краны должны быть врезаны в трубы за ручными входными вентилями. Ни в коем случае их нельзя монтировать до или вместо запорной арматуры.
Перед установкой подача воды перекрывается. Далее, от входного вентиля отсоединяется разводка. Затем устанавливаются краны системы. Если резьба шарового крана внешняя, его просто накручивают на коммуникации. Когда она внутренняя, придётся использовать «американку». Резьба обматывается уплотнителем (фум-лента, пакля). Кран системы прикручивается к вентилю в определённом направлении. Оно обозначено стрелкой. Подключаются трубы.
Как подключить
Провести монтаж посудомойки можно самостоятельно, для этого требуется небольшой набор инструментов. Пошаговая инструкция выглядит следующим образом:
- Перекрывается подача воды. При создании системы водоснабжения часто проводится установка крана в непосредственной близости от оборудования. За счет него можно перекрыть только одну часть водопровода.
- Старый шланг откручивается. Если посудомойка эксплуатировалась долго, то для этого потребуется ключ.
- На место старого изделия прикручивается новое. При выборе шланга учитывается диаметр и тип резьбы. Специалисты не рекомендуют использовать переходники, так как они существенно снижают надежность системы водоснабжения.
- Используется изоляционная лента для повышения герметичности соединения. Аквастоп для посудомоечного оборудования часто поставляется с пластиковым соединительным элементом, который нужно защитить от механического воздействия.
- После проведения работы следует проверить герметичность соединения. Не допускается применение посудомойки даже в случае появления нескольких капель на соединительном элементе.
В случае монтажа электромагнитной системы нужно провести подключение штекера к датчику распознавания протечки. Проблем с этим не возникает, так как вход находится у заливного клапана. Подключить посудомоечную машину, если не хватает длины шлангов сложно, так как система Аквастоп не должна подключаться с большим количеством соединений.
Чего не хватает системе Аквасторож ПРЕМИУМ PRO?
Мне хочется обратить внимание на два момента, которые я считаю довольно спорными. Не уверен, что их реализация положительно скажется на простоте и надежности системы, тем не менее, поразмышлять на эту тему будет полезно для всех нас. Выше я говорил о возможности разделения дома на несколько зон, что позволяет значительно ускорить локализацию аварийного участка
Но это касается только мониторинга. Что же касается контроля кранов, то вне зависимости от того, где произошла протечка, перекрываются все краны, оставляя без воды весь дом. В принципе, очень разумно, но что делать, если возникает необходимость в локальном перекрытии воды? Например, если Аквасторож ПРЕМИУМ PRO используется не только для мониторинга и контроля системы водоснабжения, но и для отопления? В этом случае, прорыв гибкой подводки оставит дом без тепла. Можно было бы подумать о возможности программирования контроллера, чтобы определенные цепи датчиков могли управлять определенными группами кранов. Но в этом случае значительно усложнился бы процесс инсталляции системы и появилась бы вероятность неправильной работы, заложенного пользователем алгоритма, что может привести к резкой потере надежности и безопасности системы в целом. Мой совет такой. Если перед вами стоит задача по разделению зон защиты от протечки, рекомендую подумать об установке, например, двух контроллеров. По деньгам такой вариант обойдется заметно дешевле, чем гипотетический контроллер с возможностью программирования, и при этом сохранится простота и надежность системы
Выше я говорил о возможности разделения дома на несколько зон, что позволяет значительно ускорить локализацию аварийного участка. Но это касается только мониторинга. Что же касается контроля кранов, то вне зависимости от того, где произошла протечка, перекрываются все краны, оставляя без воды весь дом. В принципе, очень разумно, но что делать, если возникает необходимость в локальном перекрытии воды? Например, если Аквасторож ПРЕМИУМ PRO используется не только для мониторинга и контроля системы водоснабжения, но и для отопления? В этом случае, прорыв гибкой подводки оставит дом без тепла. Можно было бы подумать о возможности программирования контроллера, чтобы определенные цепи датчиков могли управлять определенными группами кранов. Но в этом случае значительно усложнился бы процесс инсталляции системы и появилась бы вероятность неправильной работы, заложенного пользователем алгоритма, что может привести к резкой потере надежности и безопасности системы в целом. Мой совет такой. Если перед вами стоит задача по разделению зон защиты от протечки, рекомендую подумать об установке, например, двух контроллеров. По деньгам такой вариант обойдется заметно дешевле, чем гипотетический контроллер с возможностью программирования, и при этом сохранится простота и надежность системы.
Второй момент связан с использованием автономной GSM сигнализации. Никаких проблем с подключением сигнализации для оповещения нет. Напомню, для этого используем низковольтное реле. Но возможности GSM сигнализации не ограничиваются только оповещением. Было бы полезно реализовать на ее базе возможность удаленного управления системой. Сделать это очень просто, главное, чтобы GSM сигнализация имела два свободных реле. Схема подключения аналогична схеме подключения проводного пульта дистанционно управления. Кстати, а что мешает использовать контроллер Аквасторож ПРЕМИУМ PRO для удаленного управления котлом или кондиционерами? Я не вижу особых проблем. Достаточно воспользоваться одним или несколькими модулями «Силовой расширитель», но это уже не типовое применение системы «Аквасторож», и в этом обзоре рассматривать его не стану.
Почему Xiaomi?
Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.
Вот так, например, выглядит подключение управляющего блока от Gidrolock.
Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.
В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.

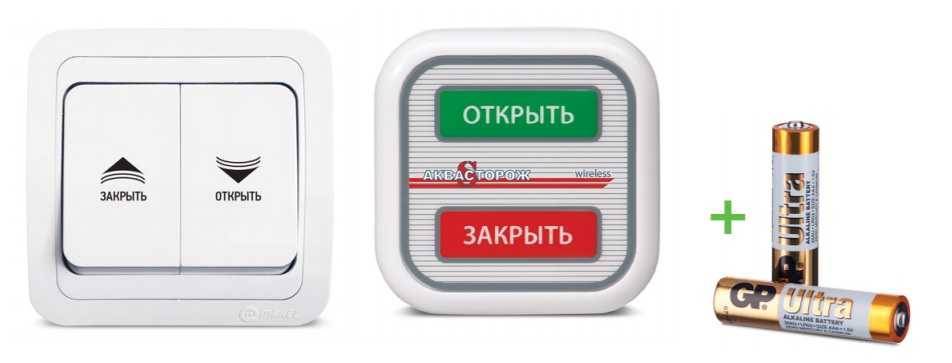

Кнопки дистанционного включения/выключения системы
Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.
Для дистанционного включения и выключения
Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.
Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.
Обзор эффективных систем защиты
Пример установки защитных систем
Нептун – отечественная система контроля утечки воды, представленная в моделях Base, Aquacontrol, Prow и Prow+. Первый вариант – базовый. Остальные имеют расширенный функционал, например, СМС-оповещение. В комплекте 3 датчика. Вода перекрывается за 21 секунду посредством шаровых кранов и моментально, если установлен электромагнитный клапан. Среди минусов – питание от стационарной электросети, за счет чего в обесточенной квартире защита не работает.
Gidroloсk – комплекс российского производства, способный защитить жилплощадь от протечек воды. Базовый вариант “Standart” по принципу работы не отличается от “Нептуна”. В комплекте идут шаровые краны с электрическим приводом, центральный контроллер и датчики. Вода перекрывается за 30 секунд, а сама система поддерживает одновременное функционирование 100 беспроводных и 20 проводных датчиков.
Аквасторож – система защиты квартиры от протечек воды, способная перекрыть подачу за 5 секунд. Работает от напряжения 5 В. В комплекте предусмотрено 4 беспроводных или проводных датчика. Краны изготовлены из инновационных материалов, что снижает трение между их контактирующими элементами.
Стоп потоп “Радуга” – комплекс, рассчитанный на работу вместе с беспроводными датчиками (до 9), мощность которых позволяет их размещать на расстоянии до 20 м от центрального блока. Отлично подходят для многокомнатных квартир.
Аквастоп – не считается полноценной защитной системой, представляет собой вспомогательное приспособление, установка которого выполняется, например, перед шлангом стиральной машины. При частичном протекании или обрыве моментально перекрывает подачу воды.
Достоинства и недостатки системы защиты от протечек «Аквасторож»
Главный принцип построения системы от протечек «Аквасторож» – это работа от напряжения всего 5 Вольт, которое считается абсолютно безопасным для человека.
Также предусмотрена панель для расширения количества подключаемых датчиков. Не хочется использовать провода – подключаем радиобазу, а к ней, при желании, свой модуль расширения радиодатчиков. Если система используется в дачном коттедже, можно применить силовой модуль, содержащий мощное высоковольтное реле, к которому можно подключить насос для откачки воды, а GSM-сигнализацию, для информирования владельца об аварии посредством SMS подключают к реле 24В, которое есть в каждой системе «Аквасторож».
Следующий принцип «Аквасторожа» – автономность. В отличие от аналогов, питающихся от сети 220 В, что, во-первых, небезопасно (особенно в условиях повышенной влажности), а, во-вторых, ненадёжно (при затоплении электричество может отключиться), здесь используется питающее напряжение даже не 12, а всего 5 В. Элемент резервного питания состоит из трёх батареек типа 343 (международное название R14, в простонародье «бочонки»).Что касается надежности, то производитель заявляет от 1-3 лет непрерывной работы от батарей (в зависимости от модели контроллера), при том, что в штатном режиме работа осуществляется от сетевого блока питания и батареи не разряжаются, а благодаря подключённым параллельно ионисторам мощностью в несколько десятков Ватт система способна произвести полное закрытие кранов даже тогда, когда заряд в батареях исчерпан.
Для пущего увеличения надёжности применяется ещё несколько интересных ухищрений. В кранах используется технология Teflosil. Конструкция шаровых кранов с двумя тефлоновыми и одной силиконовой прокладкой призвана существенно снизить трение, уменьшив тем самым необходимое усилие, требуемое для поворота заслонки. Для борьбы с «закисанием» крана, раз в месяц он автоматически закрывается и тут же открывается снова. Датчики протечки с золотым напылением более устойчивы к коррозии, причём настолько, что производитель даёт на них пожизненную гарантию. Вариант исполнения датчика с контролем обрыва предотвращает сбой системы из-за потери соединения с датчиком, вызванной нарушением контакта в соединительном проводе.
Типовая комплектация защитной системы
В момент подтопления важно не только установить факт аварии, но и оперативно перекрыть водоснабжение. Поэтому производители защитных систем предлагают комплекты, включающие все необходимое для обнаружения и устранения неконтролируемой подачи воды.. Типовая комплектация систем сигнализации включает:
Типовая комплектация систем сигнализации включает:
- Контроллер – блок управления. Его основная задача – блокировка крана при возникновении аварийной ситуации и получении сигнала от контактов датчика.
- Шаровые краны. Их оснащают электроприводом и располагают в непосредственной близости к входу воды в квартиру. Во время аварии краны должны оперативно отключать водоснабжение. После устранения неполадок их снова переводят в рабочий режим с помощью контроллера или вручную. В редких случаях в автономных системах подачи воды вместо кранов используют насосы, которые останавливаются при получении аварийного сигнала. Для этого в систему добавляют специальный релейный механизм.
- Датчики протечки. Главные извещатели системы защиты фиксируют сигнал о наличии влаги и передают его на контроллер.
Существует два типа таких датчиков, существенно отличающихся в цене:
- Проводные приборы общаются с контроллером при помощи провода
- Беспроводные системы посылают радиосигнал, что упрощает процесс их установки.
Комплекты с проводными устройствами дешевле, но не так удобны в монтаже.
Аквасторож: обзор
«Аквасторож» — наиболее продвинутый механизм защиты дома в случае протечки. Главное достоинство устройства — возможность расширения комплекта дополнительными блоками и датчиками. Штатный комплект «Аквасторож» включает контроллер, 4 датчика протечки, 2 шаровых электроприводных крана, блок питания, батарейки и соединительные провода. На рынке эта защита представлена в двух классах исполнения: «Классика» и «Эксперт». Оба класса имеет базовую и PRO модификацию в зависимости от особенностей контроллера.
Особенности комплектаций
И «Классика», и «Эксперт» перекрывают краны во время аварийной ситуации, поддерживают автономную работу. Оба комплекта поддерживают подключение к системе «Умный дом», а в варианты исполнения PRO дополнены специальным реле, чтобы подключать насос.
Различия в контроллерах двух комплектаций представлены в таблице:
|
Достоинства «Аквасторожа»
Пользователи этой защитной системы отметили следующие характеристики:
«Аквасторож» – хороший вариант для защиты больших площадей, для маленьких офисов и квартир стоит выбирать бюджетные комплексы меньшей мощности.
Особенности и отличия
Система защиты от протечек Аквастороз имеет особенности в алгоритме работы, есть и особые конструктивные решения. Насколько они нужны, хороши они или нет, решать вам. У каждого свои критерии оценки и рассмотрения ситуации.
Алгоритм работы
По сути, сам принцип работы остался прежним. При появлении сигнала с датчика о наличии воды контроллер подает сигнал на закрытие кранов. Параллельно генерируется звуковой и световой сигнал. Словом, это весь алгоритм работы. Но есть особенности, присущие Aqua Watchdog:
- Датчики постоянно опрашиваются. В случае «протечки» система закрывает краны.
- При обнаружении аварийного состояния крана – закисания, других неисправностей генерируется тревога (загорается светодиод) и прекращается подача воды.
При выходе из строя сети 220 В напряжение подается от автономного источника питания – 3 батарейки R14 (тип «С»). После разрядки батарей питание подается от встроенного ИБП. ИБП используется в качестве резервного источника питания в случае кратковременного (до 1 часа) отключения электроэнергии в сети, даже при отсутствии батарей. При этом система остается работоспособной в течение одного часа с возможностью управления всеми подключенными кранами. ИБП полностью заряжается в течение 15 минут от батареи или питания. Продолжительность работы от полностью заряженного ИБП составляет 1 час, после чего система запускает программу автоматического выключения и переходит в режим «сна».
Система защиты от протечек Aquastoro: принцип работы
- Регулируемая чувствительность сенсора (высокая и низкая). Иногда датчики выдают сигнал из-за того, что в окружающей среде повышается влажность и на контактах образуется конденсат. Регулировка чувствительности позволяет выбрать порог срабатывания для каждого конкретного устройства.
- Если датчики случайно затоплены (например, при принятии душа или мытья полов), воду можно принудительно включить на 60 минут. По истечении этого времени вода будет закрыта.
- В версии «Эксперт» используются интеллектуальные краны, которые самостоятельно контролируют положение заслонки и передают сигнал на контроллер. Провода от контроллера к ответвителям обрываются редко, но такие случаи бывают. В случае обрыва цепи питания на блоке управления вырабатывается специальный сигнал (горит светодиод), вода перекрывается.
- Во избежание закипания кранов контроллер закрывает / открывает их в принудительном режиме один раз в две недели.
Система защиты от протечек Aquastoro закрывает краны быстрее других. Но эта скорость отрицательно сказывается на пусковом усилии кранов – крутящий момент самый низкий. Для того, чтобы небольшой крутящий момент позволял движение амортизатора, была разработана система дополнительных уплотнений (два из тефлона и одно из эластичного силикона), которые минимизируют трение: шар вращается легче, чем обычные метчики. Это способствует тому, что они открываются / закрываются с небольшим приложением силы.
Безопасность и надежность
Еще одна сфера, в которой производители конкурируют, – это обеспечение безопасности и надежности системы. Безопасность понятна
Особое внимание нужно уделять там, где встречаются вода и электричество. В целях безопасности система защиты от протечек «Аквастороз» питается только напряжением 5 В
Это питание подается на отводы и на блок управления. На проводные датчики подается еще более низкое напряжение 2,5 В. Это делает систему безопасной. Есть и другие особенности:
- Три источника питания: блок питания с преобразователем 220/5 В; аккумулятор, три батарейки в контроллере. Могут быть установлены две дополнительные батареи. Все аккумуляторы в трех блоках обеспечивают работу системы в течение 9 лет (по желанию производителей).
- В качестве опции возможна установка кнопки дистанционного управления ответвителями (проводной и беспроводной). Он находится возле входной двери. Выйдя из квартиры или дома, можно отключить воду. Выпускается в двух версиях: проводной и беспроводной.
- Блоки с установленными аккумуляторами проверяют уровень заряда. При низком уровне срабатывает световая сигнализация. Это происходит заблаговременно – за 2-4 месяца до полной разрядки, поэтому есть время на замену.
- Если батареи не были заменены, перед окончательной разрядкой дается команда закрыть краны и система переходит в спящий режим.
По степени автономности лучшей считается система защиты от протечек Аквастороз. Тройное резервирование мощности поможет вам пережить длительные периоды перебоев в подаче электроэнергии. Даже при полностью разряженных аккумуляторах (всех) отводы закроются из-за разряда мощных конденсаторов.
Где расставлять датчики
Так как защита от протечек воды призвана защитить от потопа, расставлять датчики надо во всех местах, где появление воды наиболее вероятно. Очень часто бывает, что система сработала с задержкой именно по причине неправильно выбранного местоположения датчиков. Пока вода дошла до датчика, ее вылилось много. Основываясь на опыте владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:
Под каждым гибким шлангом. Именно тут чаще всего возникают аварийные ситуации.
Под бытовыми приборами, использующими воду в процессе работы: посудомойка, стиральная машина
Обратите внимание: надо датчик подсунуть под устройство. Т.е
установить не рядом, а под ним.
В точках водосбора — самые низкие точки, куда вода поступит первой. Проводные и беспроводные датчики — основа системы антипотоп
Под бойлером, котлом отопления, рядом с насосной станцией, в приямке где установлен насос.
Под батареей отопления, полотенцесушителем.
Рядом (под) с ванной, душевой кабиной, раковиной, унитазом.
При установке датчиков протечки воды, старайтесь расположить их так, чтобы вода попала на них в первую очередь. Например, чтобы контролировать кран на кухне, ставить датчик надо не под шкаф, а в шкаф — под сифон или где-то в этом районе. Если что-то случится с подводкой к крану, вода сначала будет в шкафу и лишь потом потечет под него.
Если контролировать надо протечки в бытовой технике — стиральной машине, посудомойке — ставьте датчики под технику. Не рядом, а непосредственно возле места подключения сливного шланга.
Виды системы Аквастоп
В настоящее время практически все модели данной бытовой техники оснащены специальной защитой. Минимальная комплектация бюджетных машин при этом включает в себя наличие поддона с поплавком. Более дорогие и качественные устройства дополнительно оснащаются специальным шлангом с датчиками.
Частичная защита
Частичная защита является наиболее простым способом защиты от протечек. В таком случае снизу машины устанавливается поддон. В нем предусмотрен специальный пенопластовый поплавок, на котором имеется небольшой электрический датчик. Если возникает протечка, то вода заполняет поддон. Когда поплавок подниматься до определенного уровня, то замыкает датчик.
Датчик Аквастоп в посудомоечной машине
После этого на блок управления сразу же поступает сигнал, а на дисплее высвечивается сообщение о неисправности. Машина переходит в аварийный режим, выключается, и процесс мытья посуды прекращается. Затем запускается дренажный насос, который перекачивает всю воду из бака в канализационный слив. Чтобы после этого снова можно было эксплуатировать посудомоечную машину, придется освободить поддон от остатков воды, определить причину неисправности и устранить ее. Если самостоятельно сделать этого не получается, то стоит обратиться к услугам специалистов.
Полная защита
Полная защита считается намного более эффективной и современной. В машинах с такой системой кроме поддона имеется ещё очень прочный шланг залива. На нем закреплены электромагнитные клапаны. Когда машина начинает работать в штатном режиме, они автоматически открываются. После того, как вода заполняет бак, срабатывает датчик и происходит автоматическое закрытие клапанов. Это позволяет предупредить возможность перелива.
Полная система защиты посудомоечной машины
Если шланг поврежден или имеются какие-то повреждения внутри устройства (поломка дренажного насоса, датчика уровня воды), то на помощь приходит поддон с поплавком. Устранять все последствия протечки необходимо так же, как и в устройствах с частичной защитой. В первую очередь необходимо удалить всю воду и выяснить, почему возникла неисправность.

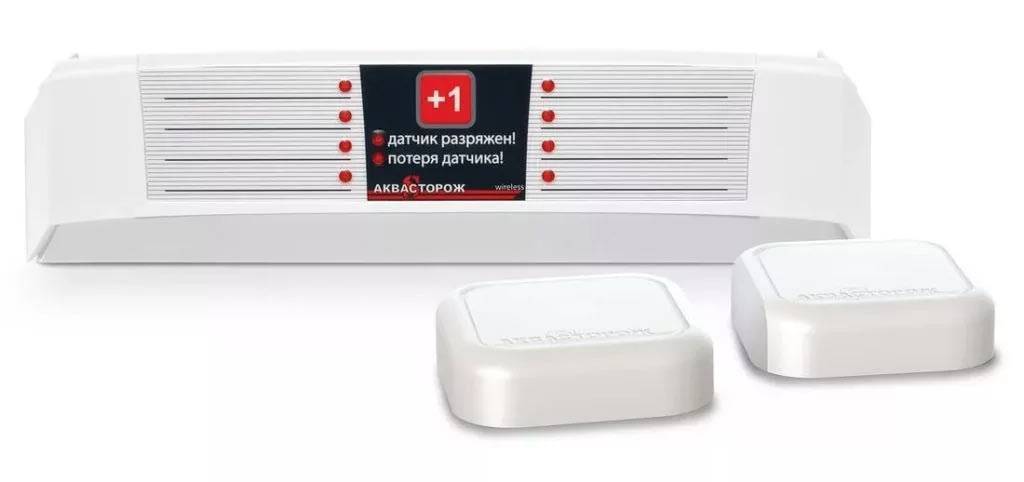

Радиобаза
Это небольшой блок, который подключается к основному контролеру или любому другому периферийному устройству. Предназначен он для обслуживания беспроводных датчиков утечки воды. К одной радиобазе можно подключить до 8 датчиков. Они сканируются в постоянном режиме с малым интервалом. При невыходе датчика на связь в течение 10 минут, подается команда на закрытие кранов.
Дополнительный блок «Радиобаза» позволяет использовать беспроводные датчики
При установке беспроводных датчиков, их надо сначала прописать в базе. Для этого подносим датчик к базе, нажимаем на корпусе кнопку +1. Устройство записывает информацию о датчике в свободную ячейку энергонезависимой памяти. Так поочередно заносим в память все датчики. Чтобы при срабатывании не было проблем с идентификацией, лучше на корпусе ставить номера, а напротив соответствующего светодиода написать место установки датчика.
Характеристики радиобазы — модуля для обслуживания беспроводных датчиков затопления
В штатном режиме при питании через адаптер (есть сеть 220 В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батарей или аккумулятора, есть два варианта работы: активный и энергосберегающем. Выбор режима — за пользователем. Для перехода на энергосберегающий режим надо на радиобазе снять соответствующую перемычку. В этом случае тестирование будет происходить примерно раз в минуту, так что в случае аварии будет присутствовать некоторая задержка. Зато заряда трех батареек будет хватать примерно на 3 года. При активном режиме работы и непрерывном тестировании датчиков, батареи разряжаются гораздо быстрее.
Краны
Шаровые краны Аквасторож сделаны из латуни и покрыты слоем никеля. Закрываются и открываются при помощи электрических моторов. В них установлены пластиковые редукторы. В версии «Эксперт» используются металлические шестеренки, в «Классик» — пластиковые. Кроме этого, краны отличаются тем, что в версии «Эксперт» они контролируют положение запорного элемента и передают сигнал в контроллер. Для того чтобы можно было их отличить, провод «Эксперта» имеет ярко-красную полосу, краны версии «Классик» — черную. Работать они могут только с контроллерами своего типа.
Электрокран «Классика»
Питание на электромоторы подается 5 В, которое усиливается при разряде конденсаторов до 40 В. Причем это напряжение выдается независимо от состояния электропитания. В результате краны закрываются за 2,5 секунды.

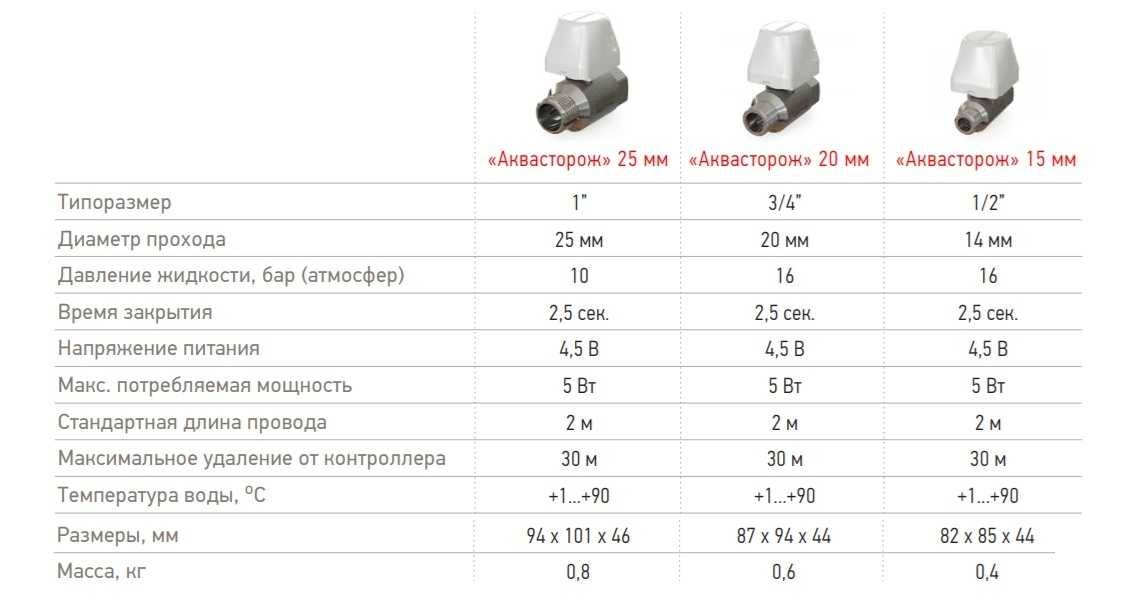

Краны с электроприводами и их характеристики
Чтобы небольшого усилия, создаваемого электроприводами, хватало для поворота заслонки, в конструкцию крана добавлены дополнительные прокладки, которые снижают трение. Это и позволяет при малом усилии быстро поворачивать заслонки. Редукторы закрыты пластиковыми крышками, защищающими от попадания брызг.
Выпускаются краны с электроприводом для перекрытия воды Аквастоп в трех размерах — диаметром 15, 20 и 25 мм. Устанавливаться могут как в стояки холодной, так и горячей воды.

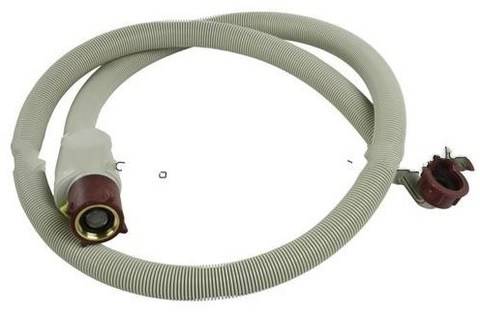

Виды защиты заливного шланга
Промышленность выпускает специальные шланги со встроенными механизмами для отключения подачи воды разными способами. Существуют следующие системы, которые отвечают за защиту от нежелательных протечек заливного шланга:
- механическая;
- с применением абсорбента;
- электромагнитного типа.
Первый вариант сейчас применяется весьма редко, но можно встретить его на бюджетных посудомоечных машинах Bosch. Система состоит из клапана и пружины, рассчитанной на определенное давление воды — при возникновении протекания оно падает, пружина срабатывает и клапан перекрывает поступление воды. Такая система не способна распознать мелкие утечки от свища, подтекания прокладок, что может принести немало вреда.
По своей сути такая система работает, как один шланг внутри другого, сделанного из гофрированного пластика: если внутренний слой повредился, то пластиковый будет довольно надежной защитой.
Механический тип
Когда происходит утечка, то система защиты моментально срабатывает — загорается индикатор красного цвета на корпусе, вода отключается.
Механический клапан, установленный на сливном устройстве, после срабатывания из-за выхода из строя шланга непригоден к дальнейшей эксплуатации. Поэтому устанавливают новый сливной шланг, что является основным недостатком такой защиты от протечек.
Система защиты на основе применения абсорбента применяется гораздо чаще, действие ее не отличается сложностью: влага из протечки стекает в специальный резервуар с абсорбентом, который мгновенно разбухает, расширяясь при этом, чем перекрывает при помощи клапана доступ воды в посудомоечную машину.
С применением абсорбента
Главным недостатком является тот факт, что он тоже одноразовый: абсорбент внутри корпуса разбухает и затвердевает, плотно запирая клапан, исключая возможность его повторного использования, в том числе и шланга. Системы с применением абсорбента бывают с плунжером или только с наличием пружины, других в мировой практике не встречается.
Электромеханическая система защиты с Аквастопом работает по схожей схеме, что и система с абсорбентом, но ее основой является электромагнитный клапан. В корпусе такого устройства может быть один или два клапана. Вода по шлангу стекает в поддон машины марки Bosch, устройство с абсорбентом начинает впитывать ее, разбухает — клапан перекрывает доступ воды в машину.
Электромеханическая система защиты
Главная проблема шлангов с Аквастопом — это невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса, подсоединение к крану бывает весьма проблематичным. Кроме этого, многие пользователи именно машин Bosch уверяют, что корпус надо устанавливать стрелкой вниз, поэтому при монтаже сверяйте свои действия с прилагаемой инструкцией.
Система Нептун: достоинства и недостатки
На рынке представлены десятки систем защиты жилья от протечек. Популярные российские системы – «Аквасторож», «Нептун», «H2O-Контакт», «Тритон» и «Гидролок». Среди иностранных производителей выделяют датчики Xiaomi Aqara Flooding, PIPE LOCK. Механизм действия у них схожий, есть некоторые различия в характеристиках, схеме подключения и цене.
На официальном сайте производителя система «Нептун» представлена в 5 комплектациях: Aquacontrol, Base, Prow, Prow+ и Prow+WiFi. Первые три имеют только проводные детекторы SW005 и SW007, а в последние добавлены радиоканальные датчики. В продвинутые конфигурации также есть возможность встраивать GSM модуль.
Достоинства
Супермощные электрокраны Neptun Bugatti Pro, способные справиться с отложениями в трубах. Со временем краны и клапаны защитных систем покрываются налетом, который при затвердевании вызывает полную или частичную блокировку запирающего механизма.
Автоматическая прокрутка кранов раз в месяц позволяет проверить работу системы на наличие неисправностей.
Недостатки
Для одно- и двухкомнатных квартир и домов «Нептун» — подходящий вариант, а вот для помещений побольше, по отзывам потребителей, мощности базовых комплектов не хватает.
Сравнивать между собой комплектации системы «Нептун» сложно: слишком разный набор опций у базовых и продвинутых наборов. Однако тот факт, что компания-производитель «Специальные системы и технологии» существует на рынке уже более 15 лет, говорит о высоком спросе на эти защитные комплексы.
