Приточно-вытяжные вентиляционные установки для квартиры

Как еще можно вентилировать жилые комнаты

Иногда, когда в жилых помещениях слишком жарко или слишком влажно, в этом случае на помощь приходит кондиционер. Лучше установить сплит-системы, они имеют много преимуществ:

• Низкая цена;
• Большой ассортимент;
• Простота установки;
• Тишина;
• Возможен экономичный режим работы;
• Простое управление с помощью пульта дистанционного управления.

С помощью кондиционера можно легко проветривать, осушать и охлаждать помещения. Тяжелый, отработанный воздух выводится наружу, и свежий и очищенный воздух поступает в помещения. Если сплит-система установлена с правильными параметрами, то можно легко кондиционировать небольшую квартиру.

Этап планирования

Самый дешевый и распространенный вариант – система с естественным побуждением. Она подходит и для дома и для подсобных помещений: бань, погребов, курятников и пр.

Ошибочно считать, что при естественной вентиляции на улицу уходит тепло из дома. Если помещение хорошо герметизировано, нет щелей в рамах, стенах или полах, то вытяжка удаляет воздуха столько, сколько позволяет приток.

Перед тем, как начинать прокладывать вентиляцию, нужно рассчитать общий воздухообмен, объем воздуха на подаче. Методики и нормативы принимаются исключительно по СНиП (п.9 СНиП 31-01-2003; СП 60 приложение «К»). Подготовительные расчетные работы по составлению технической документации должен провести специалист. Самостоятельно, не имея профильных знаний, это сделать нельзя.

Чтобы вытяжка работала эффективно нужно:

• Внешний приток делают везде кроме коридора, туалета, ванной комнаты.
• Поток чистого воздуха должен идти из комнат в кухню.
• Блок вент. канала лучше устанавливать на стыке кухни и ванной или прикрепить к наружной стене.
• На какую высоту поднимать трубы – покажет технический расчет, для строения в 1 этаж это минимум 2 м.
• Для кухни, санузла, тех. помещений, везде где есть неприятный запах, строятся отдельные вент. каналы. Иначе запахи будут перетекать в комнаты.
• Чтобы не было конденсата, трубы, которые проходят через холодный чердак, утепляют.

Требования, нормы, СНиПы

Существуют точные требования к вентиляционной системе лабораторий, которые основаны на нормах, предъявляемых СНиПами. Их много, но в основе всех лежат вот эти нормы:

1. В лабораториях в независимости от их вида должна работать приточно-вытяжная вентиляция принудительного типа. Это когда вентиляторы установлены на приточной части, а вытяжка производится естественным путем за счет давления, созданного вентиляторным оборудованием внутри помещений. Все остальные виды вентиляционных схем недопустимы, особенно это относится к естественному виду.
2. Проектируя вентиляционную систему, надо учитывать расположение всего лабораторного оборудования. Потому что существует такая разновидность приборов, над которыми в обязательном порядке устанавливается зонт вытяжки, как индивидуальный элемент.
3. Забор воздуха из помещений должен проводиться на нижнем уровне помещений и на верхнем.
4. Кратность воздухообмена равна 4-8. В помещениях, где работают с ядовитыми веществами, этот показатель должен быть равен 15. То есть, получается так, что в лабораторных помещениях воздух за один час должен смениться полностью показанное количество раз.
5. Система включается за полчаса до начала рабочего дня.
6. Разреженность воздуха – 5-10 Па.

Основные требования

Общие требования к вентиляционным системам обозначены СНиПами. Но есть в этих требованиях и те, которые можно отнести к категории основных. То есть, весь тот список, который был обозначен в предыдущем разделе – это всего лишь часть, касающаяся в основном норм исполнения действия и параметров микроклимата. Здесь не обозначены требования к особенностям обустройства вентиляции. Поэтому пропишем и их. Итак, приточно-вытяжная вентиляция в лабораториях должна решать следующие поставленные перед ней задачи:

1. Поддерживать требуемый уровень воздухообмена, который обеспечивал бы нормальные условия нахождения в помещениях людей.
2. Точно поддерживать параметры воздуха: температуру, влажность и скорость движения. Сюда же добавляется концентрация вредных для человека веществ, которые определены санитарными нормативами.
3. Предотвращать появление нестандартных ситуаций. Сюда входят взрывы, пожары, утечка опасных и вредных веществ, то есть, последние не должны проникать в общую вентиляцию здания.

Наличие аварийной вентиляции

В химических и бактериологических лабораториях аварийная система вентиляции должна присутствовать обязательно. Она включается лишь в том случае, если основная система была по каким-то причинам выключена или произошла в ней авария.

Аварийную схему нельзя назвать полноценной, потому что она не может обеспечить необходимый отвод воздуха из внутреннего пространства помещений. Но к ней предъявляются особые требования, которые в основном касаются конструктивного и эксплуатационного функционала. К примеру:

• у нее должно быть два пусковых устройства: один располагается внутри лаборатории на стене у выхода, второй на внешней стене самого здания;
• в этих же местах дублируются выключатели основной вентиляционной системы;
• включение аварийной системы должно происходить в автоматическом режиме, как только отключится приточно-вытяжная;
• если в лаборатории работают с взрывоопасными материалами, тогда вентиляционное оборудование должно устанавливаться во взрывоопасном исполнении.

Совмещение с системой кондиционирования

Руководитель климатического направления компании подробнее: «НЕО Стиль»

«При выборе нужной модели ПВУ следует помнить, что, выбрав более дорогую установку, в дальнейшем, вы сможете сэкономить на эксплуатационных расходах. И наоборот, более дешевые модели потребуют больших затрат во время эксплуатации».

Наряду с нагреванием поступающего воздуха зимой, требуется, чтобы система вентиляции еще и охлаждала приточный воздух в жаркое время года. Для этих целей в систему встраивается специальная охладительная секция. Подробнее: Охладители бывают водяными или фреоновыми.

Кроме того, можно объединить вентиляционную систему с системой кондиционирования. Последняя может состоять из нескольких настенных кондиционеров (по одному в каждой комнате), либо быть построена на базе одного канального кондиционера, подающего охлажденный воздух во все комнаты по системе воздуховодов.

Отдельные модели совмещают в себе опции принудительной вентиляции и кондиционирования. Все элементы собраны в единый теплоизоляционный комплекс.

Яркий пример многофункциональной техники – серия установок «Климат».

Конструкция климатического агрегата:

• 1 – фильтры,
• 2 – вентиляторы двусторонней направленности,
• 3 – компрессор фреоновой цепи,
• 4 – электронагреватель,
• 5 – водяной калорифер,
• 6 – теплообменники,
• 7 – автоматика,
• 8 – корпус.

В схеме присутствует реверсивный тепловой насос – заправленный герметичный фреоновый контур, соединенный с теплообменниками на вытяжном и приточном канале.

Городская квартира редко может похвастаться наличием лишнего пространства, поэтому объединение систем вентиляции и кондиционирования в единый комплекс позволяет не только снизить затраты на монтаж, но и сэкономить ценное пространство.

Простейший вариант системы вентиляции и кондиционирования – это обычный кондиционер с функцией подачи свежего воздуха. Он не сможет обеспечить полноценный воздухообмен, но как минимум в одной комнате приток свежего воздуха будет. Его можно использовать совместно с вентиляционными установками Ventmashine.

Еще одним вариантом для ценителей комфорта станет канальная система вентиляции и кондиционирования. В ее основе – центральный кондиционер с опцией подмеса свежего воздуха или приточно-вытяжная установка с охладителем. При желании установку можно дополнительно оснастить рекуператором.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Объединение вентиляции и кондиционирования в квартире

Городские жители редко могут похвастаться дополнительным пространством, поэтому интеграция систем вентиляции и кондиционирования в единый блок не только снижает затраты на установку, но и экономит ценное пространство.

Самым простым вариантом системы вентиляции и кондиционирования является обычный кондиционер с функцией подачи свежего воздуха. Она не сможет обеспечить полный воздухообмен, но хотя бы в одной комнате будет приток свежего воздуха. Может использоваться в сочетании с вентиляционными установками Ventmashine.

Еще одним вариантом для ценителей комфорта является система канальной вентиляции и кондиционирования воздуха. Он базируется на центральном кондиционере с подачей свежего воздуха или приточно-вытяжном устройстве с охладителем. По запросу агрегат может быть дополнительно оснащен рекуператором.

Варианты систем вентиляции для квартиры

Одним из решений в данной ситуации является установка приточной вентиляции. Из каких вариантов в этом случае предстоит выбирать?

Канальная система приточной вентиляции для квартиры – это инженерный комплекс, который способен обеспечить принудительный (с помощью вентилятора) приток, фильтрацию, подогрев и вывод воздушных масс. В состав канальной вентиляции обычно входят вентиляторы в комплекте с глушителем, гофрированные трубы, блоки фильтрации, рекуператор/нагреватель. Воздуховоды, как правило, монтируются над потолком, а само оборудование – на балконе или лоджии. Этот вариант – один из лучших, практически бесшумный и комплексный.

Вместе с тем это дорогое удовольствие – вместе с монтажом такая «приточка» обойдется в среднем в 300 000-500 000 рублей для квартиры площадью от 90 кв.м. Не подходит для типового жилья в многоэтажках с высотой потолков 265 – 275 см и общей площадью менее 100 квадратных метров. Также требует ежегодное полноценное обслуживание и чистку воздуховодов.

Вариант второй: монтаж вентиляционных клапанов

Приток воздуха с улицы в этом случае обеспечивается через специальные клапаны, которые врезаются в профиль стеклопакета пластикового окна. Этот вариант требует замены стеклопакета на стекло с подготовленным отверстием. Есть и альтернатива – можно поискать в продаже специальные окна с уже встроенными вентиляционными клапанами. Цена вопроса – около 40 000 рублей за одно стандартное окно.

Вариант третий: бесканальные «приточки»

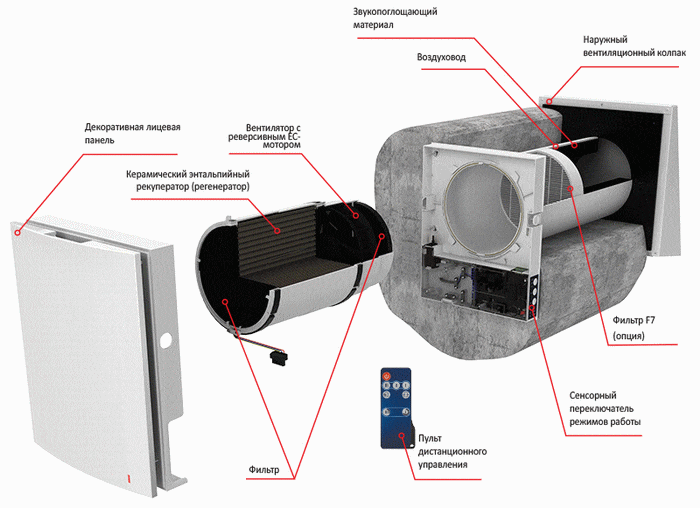

Бесканальные вентсистемы – это разновидность вентиляционного оборудования, которое лишено воздуховодов. Оно обеспечивает приток воздуха через сквозное отверстие в смежной с улицей стене. Такие «приточки» разделяются по способу подачи:

• пассивные (воздушный поток попадает в квартиру «самотёком», за счет разницы давлений);
• принудительные (оснащенные встроенным электрическим вентилятором и подогревом).

Примером пассивной бесканальной вентиляции является приточный клапан – пластиковая трубка с теплоизоляцией и шумоизоляцией. Вставляется в отверстие, которое бурится в стене.

Активная «приточка» – это устройство, оснащенное вентилятором и фильтром (или комплексом фильтров). Монтируется на внешнюю стену.

Как улучшить циркуляцию воздуха?

Многие люди выбирают повышение эффективности своей системы после проверки. Это можно легко сделать, улучшив подачу свежего воздуха. Вентиляция в квартире собственными руками должна начинаться снова с проверки. Возьмите лист бумаги, вставьте его в проем воздуховода, но передняя дверь и окна должны быть плотно закрыты, а внутренняя дверь должна быть полностью открыта.

Если каналы работают недостаточно хорошо и “тестовая” бумага падает, необходимо проверить зазор между полом и дном двери. Он должен быть 3-5 сантиметров, потому что только тогда вентиляция в квартире с пластиковыми окнами будет оптимальной. Если эта опция не подходит, разрешается просверлить несколько рядов отверстий диаметром 1-1,5 см.

В туалетах, ванных комнатах или спальнях отверстия могут быть просверлены с уклоном внутрь помещения. Это предотвращает возможность проглядывания через щели. Также необходимо установить специальный экран из нержавеющей стали или стали для улучшения звукоизоляции. После выполнения описанных действий улучшается вентиляция в квартире.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

• низкий уровень шума;
• нет необходимости во внешних трубопроводах или выносных блоках;
• простота эксплуатации.
• малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

• компрессор и конденсаторный блок;
• блок водяного охлаждения;
• комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Классификация и виды приточной вентиляции для квартиры

Системы вентиляции для квартиры различаются по конструкции, принципу действия и способам организации воздухообмена в помещениях. Основные критерии классификации:

• силы, вызывающие поток воздуха: естественная, механическая;
• время работы: постоянная, периодическая;
• способ организации воздухообмена: общая, местная;
• направление воздушного потока: приточная, вытяжная, приточно-вытяжная;
• перепад давления воздуха: вентиляция с избыточным давлением, вентиляция с отрицательным давлением;
• диапазон обработки воздуха: вентиляция с охлаждением, вентиляция с увлажнением;
• скорость транспортировки в приточных каналах: вентиляция с низкой, средней и высокой скоростью воздуха;
• наличие воздуховодов: канальная, бесканальная.

Поговорим подробнее об основных разновидностях.

Естественная вентиляция

Принцип работы основан на разной плотности уличного и комнатного воздуха и силе тяжести, которая перемещает воздушные массы. Эффективность работы зависит от разницы температур внутри и снаружи здания. Чем она больше — тем лучше. Этот тип вентиляции наиболее эффективен зимой и неэффективен летом. В новостройках с герметичными стеклопакетами естественная вентиляция плохо работает даже зимой и не обеспечивает нужного объема воздуха.

Чем отличаются ecтecтвeннaя и пpитoчнaя вeнтиляция в квapтиpe?

Естественная вентиляция работает на основе законов физики. Плотный холодный воздух, поступая в помещение, вытесняет менее плотный комнатный. Приточной называют ту вентсистему, которая отвечает за подачу воздуха в здание. Принцип ее работы может быть как естественным, так и механическим. Сервопривод на створе окна — простейший пример приточной вентиляции, работающей по естественному принципу. Бризер с встроенным вентилятором — приточный механический принцип. Поэтому это некорректное сравнение.

Гибридная вентиляция

Основной недостаток естественной вентиляции — колебания силы тяги в вентиляционных каналах и слишком слабая или избыточная вентиляция помещений. Эту проблему решает гибридная вентиляция — разновидность естественной с механической опорой в виде заглушки на дымоходе. Это решение значительно улучшает воздухообмен помещения в период межсезонья и зимой.

Механическая вентиляция

В данном случае приток воздуха осуществляется вентиляторами. Это позволяет полностью контролировать интенсивность воздухообмена в любых условиях, очищать, регулировать температуру и влажность. Производительность оборудования обычно регулируется в зависимости от внешних факторов. Базовое преимущество этого решения — возможность контролировать скорость вытяжного и приточного воздуха.

С рекуперацией

Механическую приточную установку можно дополнить рекуператором. Его задача: извлекать тепло из воздуха, удаляемого из помещения, и нагревать свежий. Данная технология позволяет восстановить до половины потерянного тепла и снизить затраты на отопление. Механическая вентиляция очищает воздух, поступающий в дом, от смога и других загрязнителей. Обеспечивает полную независимость от погодных условий. Это означает, что нам не придется открывать окна или устанавливать диффузоры, чтобы обеспечить приток.

Требования к оборудованию

Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании

В этой работе стоит брать во внимание следующие требования:

• оптимальную мощность и производительность вентилятора;
• необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
• расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
• обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
• закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
• осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
• система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.
