Якорные скобы как элементы системы теплых полов

Стелим плитку

Укладка плитки на теплый пол осуществляется традиционным способом, единственное, что для этого варианта следует приобрести клей, предназначенный для кладки плитки.

Перед тем как укладывать плитку, лучше будет предварительно разложить ее по полу. Особенно это будет удобно, если на плитке имеется определенный рисунок. В особо видимых участках следует выкладывать целую плитку, ну а ее обрезанные части лучше выкладывать в менее видимых местах.

Плитка кладется с дальнего от входа угла на плиточный клей. Приготовление клея осуществляется простым способом – размешиванием сухой смеси с добавлением воды. Далее, с помощью зубчатого шпателя наносится смесь на маты нагрева. Следует помнить, что пустоты должны быть заполнены клеем, ну а толщина его слоя над нагревательными элементами должна быть не менее 5 мм. Плитка укладывается с использованием крестиков для ровности щелей. Первую плитку стоит проверить с помощью уровня на ровность после укладки. Если необходимо сместить плитку, можно для этого использовать пластиковые колышки.


Укладываем плитку на теплый пол

Далее, в процессе укладки плитки, устанавливаются пластиковые крестики с каждой стороны, после чего стелется вторая и последующие плитки. После этого каждого этапа не забывайте проверять уровнем горизонт и ровность плитки на поверхности. Если же необходимо обрезать плитку в определенных местах, воспользуйтесь плиткорезом или стеклорезом.

После укладки плитки, стоит дождаться полного высыхания клея без извлечения крестиков. Зачастую ожидать следует не меньше суток. После этого, крестики вытаскиваются и наносится в швы затирка.

Собственно, это и все. Теплая плитка для пола уложена.

Если же вы воспользовались стяжкой, не стоит теплый пол включать, пока не высохнет раствор полностью, в противном случае раствор высохнет неравномерно и образуется в стяжке множество пустых мест и щелей. Как следствие работа кабеля нагрева будет некачественной.

Заключение

Чтобы качественно выполнить монтажные работы электропола, стоит придерживаться правил и советов мастеров, изложенных в статье, и также не забывать об инструкции, выполняя поэтапно все шаги. Подходите к работе ос всей ответственностью, начиная с приобретения качественного продукта, и заканчивая укладкой плитки.

Укладка плитки на теплый пол

Метод крепления зависит от основания

Подбор способа крепления контура зависит от основания под трубами. Остановимся на вариациях оснований и способах крепления труб пола с подогревом.

Маты с бобышками

Модульные маты для укладывания ТЕНОВ

Применение матов с бобышками даёт плюсы:

  • Возможность применения стяжки из бетона над матом без специализированного слоя для защиты, так как цемент не вступит в реакцию с компонентами мата. На поверхности мата своя пленка для защиты.
  • Не тяжелый процесс установки. Собрать модули вместе большого труда не составит.
  • Примитивный крепеж труб. Чтобы зафиксировать трубы, не требуются крепления, так как бобышки плит надежно фиксируют трубы.
  • Рельефная изнанка. Это даёт одновременно несколько положительных качеств: повышение тепловой изоляции, шумоизоляции и возможность применения на неровном основании.

Главное! Бывают полистирольные плиты, имеющие не бобышки, а специализированные маркировки, облегчающие процесс развития контура.

При применении матов с бобышками нет необходимости волноваться о методе крепления ТЕНОВ по полистиролу вспененному.

Металлическая сетка

Сверху стяжки из бетона ложится анкерная сетка чтобы придать конструкционной прочности. При укладывании труб на сетку армирующую применяют следующие способы крепежа:

Крепление хомутами из ПВХ выходит хорошим и быстрым

  • хомуты из ПВХ. Зафиксировать силиконовыми хомутами просто и легко, так как процесс затягивания труб проходит в пару ловких движений. При этом соединения надежны. Порвать такой хомут нельзя.
  • проволока. Нельзя сильно натягивать, иначе поломается труба.
  • металлические хомуты. Усредненное между 2-мя предыдущими способами, но “просит” много времени и стоят хомуты дороже.

Вывод: для крепежа труб тёплого гидравлического пола на сетку армирующую подходят хомуты из ПВХ.

Теплоизолятор из пенополистирола

Якорные скобы

Если теплоизоляционный слой состоит из плит полистирола, то применяют специализированные скобы для тёплого гидравлического пола из пластика с заостренными и крючкообразными зубцами, за счёт чего их назвали якорями.

При применении скоб необходима внимательность и аккуратность. Нужно согласно правилам высчитать расстояние между трубами по пенополистиролу и лишь после этого приступить к закреплению. Вытаскивать скобы и вбивать в новые места не рекомендуется. Можно раскрошить и ухудшить качества в техническом плане материала для теплоизоляции.

Основание бетона

Нередко в виде основания применяется стяжка из бетона без теплоизоляционного слоя. В данных случаях необходимы специализированные перфоленты, которые имеют в структуре специализированные места для закрепления труб. Крепится профиль на основание бетона шурупами, а контур из ТЕНОВ — в фиксирующей шине.

Чтобы крепить трубы прямо на основание бетона, применяют клипсы для тёплого гидравлического пола. Крепится клипса из ПВХ на бетон при помощи шурупа, а на клипсу садится труба. Например: если труба для водяного пола с подогревом 16 мм, то клипса имеет больший диаметр и отсеченную дугу для присоединения. Не нужно пугаться, если труба немножко болтается на клипсе. Основное, чтобы контур не сдвинулся во время эксплуатации.

Обыкновенный теплоизолятор с системой древесных лагов

Древесные модули

Чтобы воплотить разогрев деревянных напольных покрытий, применяют специализированный древесный модуль, который поставлен сверху лагов. Выходит, что сверху любого вида материала для утепления ложится водный контур трубопровода, крепя трубы на специализированные лаги из дерева с пазами. И не надо взламывать голову над процессом развития контура, так как расстояния между пазами вычислены.

Метод крепления подбирается в зависимости от основы под укладку трубопровода. Нужно в процесс проектирования предусматривать все тонкости, чтобы осложнить процесс установки.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

ВидОписание
МедныеОчень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.
RE-X или сшитый полиэтиленЧасто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.
МеталлопластикСостоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.

Полипропилен

Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

  1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
  2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
  3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

  • плохая циркуляция воды;
  • эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
  • утечка тепла.

Теплый пол

Про водяной тёплый пол под стяжку. Сетка, гарпун-скобы, рельсы, маты с бобышками. (часть 1)

Водяной теплый пол под стяжку из бетона (бетонного типа) – самая распространенная в мире система водяного пола. Бетонная плита с трубами наряду с функцией основания является еще и распределителем тепла. Эта греющая плита должна быть утеплена снизу для сокращения потерь тепла вниз.

Существует много способов крепления труб теплого пола к основанию:

Крепление труб к армирующей сетке – самый распространенный и доступный способ при монтаже водяного пола. Сетка служит не для армирования стяжки, а для фиксации труб поверх основания или утеплителя. Обычно это дорожная сетка 4х150х150 мм (или 4х200х200, 4х100х100, что определяется доступностью или шагом труб) с размерами 3х1,5 или 3х2 метра. Фиксаторами служат чаще всего пластиковые хомуты.

Якорные скобы (гарпунные скобы) используются для фиксации труб к основанию из пенополистерола или специальным пенополистерольным матам покрытых синтетическом тканым покрытием.

Фиксирующие шины (направляющие траки, рельсы) служат для фиксации труб водяного пола с определённым шагом разметки.

Профильные маты (маты с бобышками) за счет особых фиксаторов (бобышек) высотой примерно 2 см обеспечивают надежный монтаж труб теплого пола без дополнительных способов крепления.

Новые технологии! Для облегчения и ускорения монтажа компания REHAU внедряет систему RAUTHERM SPEED K. Основными элементами этой системы являются – специальные трубы Rautherm Speed Plus из полиэтилена PE-Xa (14×1,5 мм или 16 x 1,5 мм) с улучшенной гибкостью и рулонные или листовые самоклеющиеся маты Rautherm Speed Plus Velcro. Техника крепления труб на ворсистую подложку основана на их “приклеивании”, т.к. вся труба по спирали обмотана специальной лентой-липучкой. При укладке труб на пол достаточно их просто прижимать ногой к основанию для их надежной фиксации.

Во всех системах трубы могут быть сверху накрыты арматурной сеткой. Для распределения тепла трубы теплого пола заливаются бетонной стяжкой .

Другие публикации канала по смежным темам:

  • Водяной теплый пол для отопления дома. Как сделать без ошибок
  • Про водяной тёплый пол под стяжку (часть 1, системы монтажа)
  • Про водяной тёплый пол под стяжку (часть 2, бетон)
  • Про водянойтёплый пол под стяжку (часть 3, теплоизоляция)
  • Про водяной тёплый пол под стяжку (часть 4, по деревянным лагам)
  • Про водяной тёплый пол без стяжки. Фольгированная система.

Планируем и в дальнейшем подобные статьи, связанные с инженерными системами. Если было интересно – поставьте лайк, подпишитесь на наш канал , напишите комментарий. Всем удачи!

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

  • змеевик;
  • двойной змеевик;
  • улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.


Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.


При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.


Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Коллекторно-смесительная группа

В разных схемах это оборудование может указываться по-разному. Где-то есть отдельно смесительный узел и коллектор. Где-то они объединены. Или есть только коллектор. Все это рабочие варианты, просто подобраны они для разных систем.

Различная комплектация и выполняемые функции

Смесительный узел: для чего и когда нужен

Как уже говорили, обычно теплый водяной пол — часть системы отопления. Причем, дополнительная часть. Основное тепло дают радиаторы. На них подается горячий теплоноситель. Вплоть до 95°С. Для теплого пола максимальная температура — 50°С. Чтобы понизить почти кипяток до просто горячей воды и нужен смесительный узел.

Смесительная группа — это регулируемая перемычка между подачей и обратным трубопроводом. С ее помощью в горячий теплоноситель от котла подается некоторое количество холодного. Таким образом понижается температура до заданного значения.

Смесительный и насосно-смесительный узел. Необходимая вещь для большинства систем водяного подогрева

В этот узел обычно включают и насос. Даже если есть насос в котле, на водяной теплый пол нужен свой. Это система с высоким гидравлическим сопротивлением. И чтобы обеспечить нормальное движение теплоносителя, требуется свой насос, способный преодолеть это сопротивление.

Всегда ли нужен смесительный узел? Не всегда. Он не нужен, если от котла или из стояка идет теплоноситель с требуемой температурой. Например, если стоит конденсационный газовый котел. Или есть стояк с теплоносителем +40-50°C. В таком случае просто ставят насос на подающий или обратный трубопровод. И это все.

Коллектор и его комплектация

Коллектор теплого пола (называют еще гребенка) выполняет сразу несколько функций. Основная — распределение теплоносителя по контурам на подаче и сбор его на приеме. С этим справляется самая элементарная труба с наваренными отводками. Вернее, два подобных устройства. К отводкам подключаются трубы. К одной — подача, к другой — обратка. Элементарное устройство.

Так выглядят коллекторные группы теплого пола

К необходимым компонентам этого узла также относятся два крана — на подающей и обратной гребенке. Через них система заполняется теплоносителем, а затем опрессовывается (при помощи специального устройства проверяется повышенным давлением). Через эти же краны теплоноситель сливается. Также очень желательно иметь тут манометр для контроля давления. Это то, без чего обойтись сложно.

Вроде с обоими узлами понятно. Но почему группа может называться коллекторно-смесительной. Потому что в большинстве случаев требуются оба этих узла. Ставить отдельно, один за другим — это дополнительные фитинги. А они всегда самые дорогие компоненты системы. А еще дополнительные соединения увеличивают риск протечки. Поэтому производители и делают в одном корпусе смеситель и коллекторный узел. И называют его соответственно.

Расходомеры

Такой вариант — просто труба с отводками — работает нормально только при условии, что все подключенные контура имеют одинаковую длину. Так рекомендуют делать специалисты. Но на деле получается так спланировать систему очень редко. А если контура будут разной длины, то греться они будут по-разному. Самым горячим будет самый короткий. Он будет иметь наименьшее гидравлическое сопротивление, так что большая часть теплоносителя потечет именно через этот контур. Самым холодным, соответственно, будет самый длинный.

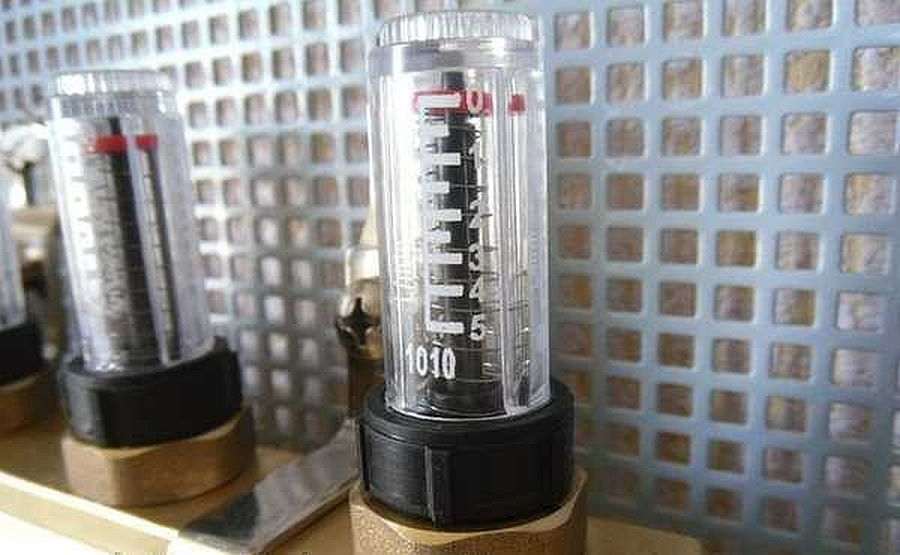

Расходомеры — часть комплектующих, позволяющая сбалансировать гидравлическое сопротивление различных по длине контуров теплого водяного пола

Чтобы избежать подобной картины, на подаче ставят расходомеры, которые выравнивают гидравлическое сопротивление контуров. Они ставятся на каждый из контуров. Все что они делают — при необходимости уменьшают просвет, что повышает гидравлическое сопротивление. Таким образом выравнивается интенсивность движения теплоносителя по контурам различной длины.

Терморегуляторы

Есть еще одно устройство, которое ставят на отводки коллектора теплого пола. Это терморегуляторы. Могут быть ручные или с сервоприводами. Ручные вам придется крутить самостоятельно, а сервоприводы требуют наличия термостата с датчиком температуры, от которого тянут провода управления. Система получается более дорогая и сложная в установке, но и дает более высокий уровень комфорта. С таким устройством вы можете задавать температуру пола в каждой комнате независимо от других.

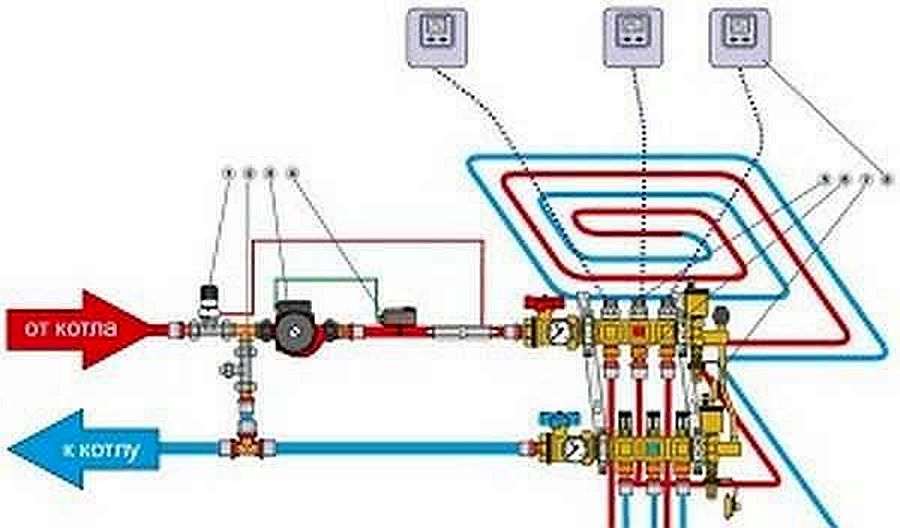

Устройство теплого водяного пола с возможностью автоматической регулировки его температуры

Контролировать при этом можно либо температуру пола (датчик устанавливается в стяжку), либо температуру воздуха. Последний вариант применяют, если теплый водяной пол является основным источником тепла.

Крепеж для теплого пола

Начнем с более простых в укладке рулонных электрических нагревателей для пола. Это кабельные или карбоновые маты и пленочные нагреватели (тоже карбоновые или биметаллические). Их раскатывают по слою утеплителя. Крепят их в основном при помощи скотча. Только для пленочных полов чаще используют двусторонний скотч, а для матов — обычный. В некоторых случаях сетку кабельного мата пристреливают из скобострела или строительного степлера.

Скотч — универсальный материал, которым крепятся некоторые материалы для теплого пола

Крепление труб теплого пола

Укладка труб или греющего кабеля требует специальных фиксаторов. Они могут быть разными. Отличается конструкция и способ монтажа, что  во многом влияет на скорость укладки. Итак, чем и как можно закрепить трубы или кабели теплого пола:

  • Уложить металлическую сетку с шагом между прутьями 5 см. Шаг — это не принципиально, просто так удобнее высчитывать шаг укладки трубы или кабель. При таком способе трубы крепятся к ячейкам пластиковыми хомутами или кусками проволоки.
  • Одиночные фиксаторы (на фото внизу справа). Они используются вместе с теплоизолятором, на котором нанесена разметка. Та же сетка со стороной 5 см, но нарисованная. Каждый фиксатор закрепляется в черновом полу, согласно схеме укладки. Еще более кропотливая и длительная работа. Хорошо работают такие фиксаторы только при использовании полистирола высокой плотности. Тогда руками или специальной машинкой вставляется крепление, захватывая трубу или кабель.

  • Монтажные ленты (на фото вверху слева). Бывают металлическими или полимерными. В металлических лепестки отгибаются, ими охватывается кабель или труба. В пластиковых имеются захваты, расположенные довольно часто. В них труба или кабель просто вдавливается. Эти планки крепятся шагом 40-50 см. Неплохой вариант: стоят недорого, монтаж продвигается быстро.
  • Пенополистирольные плиты со сформованными фиксирующими элементами (на фото внизу). Это — самые дорогие фиксаторы. Но совмещены сразу два слоя «пирога»: теплоизоляция (плиты выпускаются толщиной от 30 мм) и крепежные элементы. Форма крепежного элемента зависит от фирмы-производителя, но в любом случае закрепляются трубы и кабели быстро и просто.

Какой крепеж для теплого пола использовать — решать вам. Самый быстрый способ — полистирольные плиты, самый дешевый — сетка. Но нужно предупредить: при выборе крепежа для водяного пола учтите, что вам потребуется заполнить систему водяного теплого пола перед заливкой стяжки. При использовании пластиковой монтажной ленты есть вероятность того, что труба без стяжки вырвется из гнезд. Есть такая вероятность и в полистирольных плитах, но случается такое крайне редко. С этой точки зрения лучше сетка.

Крепление труб теплого пола

Для того, чтобы надежно зафиксировать трубы или нагревательный кабель, необходимо прибегнуть к использованию специальных фиксаторов. Сегодня они представлены на рынке в огромном разнообразии, поэтому найти необходимый расходный материал не составит никакого труда.

Наиболее популярными вариантами для монтажа теплого пола являются:

  1. металлические сетки. Могут иметь разный шаг между ячейками, но лучше сразу определиться с тем, какой вариант лучше. В таком случае будет намного проще высчитать шаг укладки труб или кабеля, что в конечном итоге поможет очень хорошо сэкономить. В данном случае, трубы крепятся к металлической сетке с помощью проволоки или хомутов;
  2. монтажная лента. Сегодня на рынке представлены, как металлические, так и полимерные монтажные сетки. Преимущество металлических в том, что здесь загибаются лепестки, благодаря чему крепить кабель или трубы становится намного проще. Пластиковые ленты оборудованы захватами, куда вдавливается водопровод или нагревательный кабель. Такое крепление сегодня пользуется большой популярностью. Первая причина – доступная стоимость таких расходных материалов. Вторая – простой монтаж, который не требует особых навыков, поэтому провести крепление можно и без помощи сторонних специалистов;
  3. плиты из пенополистирола. В таких изделиях крепления для теплого пола установлены уже самим производителем. Недостаток такого варианта – это высокая стоимость, но в нем сочетается сразу две части системы – качественная теплоизоляция и необходимые крепежные элементы для труб и нагревательного кабеля. Проводить монтаж в таком случае просто и легко. Плюс ко всему, можно хорошо сэкономить на качественной теплоизоляции. К плитам из пенополистирола прибегают в том случае, если необходимо уложиться в минимальные сроки и с наименьшими усилиями;
  4. одиночные фиксаторы (скобы). Чаще всего применяются в комплексе с теплоизоляторами, где наносится соответствующая разметка. Фиксаторы крепятся в черновом полу по предварительному плату монтажа. Несмотря на то, что такой труд оказывается очень нудным и кропотливым, он все же имеет свои достоинства. Такие расходные материалы отлично подходят для систем теплого пола и способы создать уникальные эксплуатационные условия, если прибегнуть к использованию высокоплотного полистирола. В данном случае, крепления устанавливаются вручную или же с помощью специального оборудования (строительный пистолет или степлер). Проделав такую работу, можно будет достичь надежной фиксации труб, которые будут неуязвимы к вибрациям и механическим воздействиям.

Рекомендуем:  Как подключить смесительный клапан для тёплого пола?

Теплоизоляция

Строительный рынок предлагает богатый выбор материалов, препятствующих уходу тепла сквозь пол. Есть даже специальные маты, предназначенные непосредственно для укладки тёплого пола.


Маты для теплого водяного пола

Они бывают разной толщины, обладают необходимой прочностью, малым весом и даже имеют специфический рельеф поверхности, позволяющий располагать и фиксировать трубы. Разумеется, лучше всего воспользоваться такими изделиями, так как они предусматривают все важные нюансы.


Маты из пенополистирола для теплого пола (с бобышками)

На цене ремонта это отразится лишь незначительно, так как подобные маты, по сути, совмещают теплоизоляцию, гидроизоляцию, армирующую сетку и крепёж. Трубы, уложенные в соответствии с выбранной схемой, необходимо закреплять на полу специальными хомутами, а бобышки теплоизолирующих матов избавляют от такой необходимости.


Профильные маты для водяного тёплого пола

Тонкие фольгированные материалы, например, пенофол, не обеспечивают надёжной теплоизоляции, поэтому их применение имеет смысл лишь в том случае, если пол уже был заранее утеплён и стоит задача сэкономить на толщине стяжки. Кроме того, у ни нет креплений для труб, так что придётся стелить армирующую сетку.


Профильные теплоизоляционные плиты изготавливаются из пенополистирола плотностью 40 кг на метр кубический

Более совершенными являются маты из экструдированного пенополистирола. Особо технологичные варианты даже имеют разметку для укладки и гидроизолирующий слой, а также позволяют крепить трубы скобами.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

  1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
  2. на срез трубы одевается электросварочный фитинг;
  3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
  4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
  5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

  • на край обжимной трубки надевается гайка, резьбой в сторону соединения;
  • разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
  • натягивается шланг с приспособлением для фитинга;
  • обжимная гайка плотно затягивается при помощи двух гаечных ключей.

  1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
  2. на полимерный шланг одевается зажимная гильза;
  3. конец контура растягивается в диаметре с помощью расширителя;
  4. растянутым краем трубка натягивается до упора на штуцер фитинга;
  5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

  • срезы контура зачищаются снаружи и изнутри;
  • специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
  • изделия стыкуются, а лишняя смесь удаляется;
  • место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

  • корпуса — бывает разной формы (угла, тройника, муфты);
  • гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
  • клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Монтаж водяного пола на полистирольных плитах якорями

Среди способов крепления труб водяного пола представляет интерес использование скоб с заостренными краями. Вкратце рассмотрим ехнологию создания «пирога» теплого пола на полистирольных гладких плитах.

Алгоритм процесса следующий:

  • Вычистить с поверхности основания мусор.
  • Провести ревизию пола на неровности. Если имеются перепады в высоте более 2 мм, то использовать выравнивающуюся смесь на бетонном полу. Если пол деревянный, то перебрать.
  • Нанести гидроизолирующий слой из полиэтиленовой пленки. Полотна кладут внахлест друг к другу на 10 см и заходят на стены. Крепятся между собой скотчем. Использование полиэтиленовой пленки необходимо, чтобы защитить пенополистирольные плиты с нижней стороны от влаги.
  • Прокладывается по периметру помещения демпферная лента.
  • На полиэтиленовой пленке раскладываются полистирольные маты. Соединяются между собой системой специального замка, при этом ориентировать ряды нужно с легким смещением в шахматном порядке. Если маты имеют небольшую толщину, то использовать в стыках клеевой состав для лучшей фиксации.
  • На матах имеется специальная разметка, которая облегчает процесс формирования контура. Заранее просчитав длину будущего контура и сопоставив с возможностью формирования по линиям, начать прокладку труб с одного из концов и попутно фиксировать скобами. Выполнять все действия одному сложно, потому нужен помощник. Один прокладывает трубопровод, другой фиксирует скобами.

Важно! Чтобы улучшить фиксацию, можно сначала подготовить по матам небольшие углубления для трубопровода специальным термоножом

  • Скоба якорная для теплого пола применяется так, чтобы обеспечить надежную фиксацию, при этом расстояние между скобами на поворотах и изгибах меньше, чем на прямом участке. В поворотах создается больше деформационных сил, потому и удерживать нужно лучше.
  • Завершающий этап — покрытие ГВЛ листами в 2 слоя. Рекомендуют 10 мм толщину.

На видео можно посмотреть, как использовать степлер со скобой для водяного теплого пола:

Нюансы выбора оптимального шага

От правильного выбора шага между укладываемыми трубами теплых полов зависит степень эффективности и затратности всего контура.

Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами составляет 100-200 мм.

Также возможен переменный или постоянный шаг:

  1. Если обогревательная нагрузка менее 50 Вт на 1 м2, шаг контура будет постоянный и равен 200 мм.
  2. При повышенной отопительной нагрузке в 80 Вт на 1 м2 и более расстояние составит 150 мм.
  3. В остальных случаях необходимо применять переменный шаг. К примеру, по периметру одной или двух внешних стен, укладка водяного контура будет с наименьшим шагом в 100 мм. Переходя к центру комнаты, промежутки будут постепенно увеличиваться до 200 мм.

На практике если планируется отапливать теплым полом экономично, используется шаг в 150 мм. Именно этот показатель является оптимальным практически в любых условиях.

Если же теплопотери здания превышают теплоотдачу, стоит задуматься о его эффективном утеплении — в этом случае уменьшение шага не решит проблему.

Подробный алгоритм расчета труб для теплого пола описан в этой статье.

Виды электрического пола

Электрический пол бывает трех видов – стержневым, кабельным и в виде инфракрасных пленок. Реально популярными можно считать только первые два, отчасти потому, что третий выделяется достаточно высокой ценой.

С водяным отоплением все было бы намного сложнее, ведь там важную роль играет размещение всех туб.

  • Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)
  • Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)
  • Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)

Полноценные радиаторы в последнем случае иногда очень сложно установить, особенно в зависимости от планировки мансардного этажа и самой крыши, а вот проложить теплый пол, который будет включаться только тогда, когда кто-то пользуется этим помещением – отличная идея.

Типы тёплых полов

Сегодня существует три основных типа систем тёплого пола:

  • водяной;
  • электрический;
  • инфракрасный.

Водяной тёплый пол функционирует на базе водопроводных труб, которые прокладываются непосредственно под чистовым напольным покрытием. Источником теплоносителя выступает горячая вода из системы отопления (реже – из отдельного нагревательного прибора – бойлера и котла). Для монтажа и подключения труб используются металлопластиковые и пластиковые трубы, которые подключаются к отводящему трубопроводу отопления.

Электрический тёплый пол основан на т.н. греющем кабеле. Пропуская через себя ток, провод преобразует его энергию в тепло за счёт высокого удельного сопротивления токопроводящей жилы. Для обустройства электрического тёплого пола не подойдёт любой кабель – нужен специальный провод с жилой необходимой толщины, а также с хорошей изоляцией.

Инфракрасный тёплый пол – самая редкая разновидность. Его устанавливают на базе специальных рулонных плёнок, в которых встроены особые нагревательные элементы. Под действием силы тока они производят инфракрасное излучение, образуя тепло.

Далее мы будем говорить именно о водяном типе тёплого пола, который предпочитают чаще всего, т.к. гораздо проще подключить трубы к уже существующей системе отопления в доме или квартире.

Рекомендуем ознакомиться: Канализационные гофрированные трубы для обустройства наружной канализационной системы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
