Замена капилляра
От admin Апр 1, 2012 В Ремонт холодильников Индезит, Ремонт холодильников Атлант

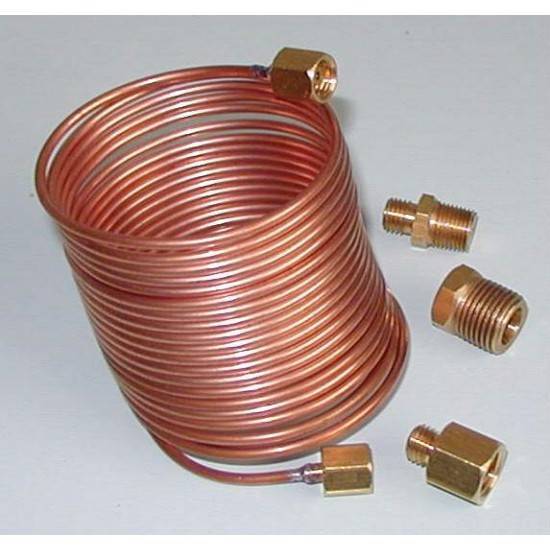

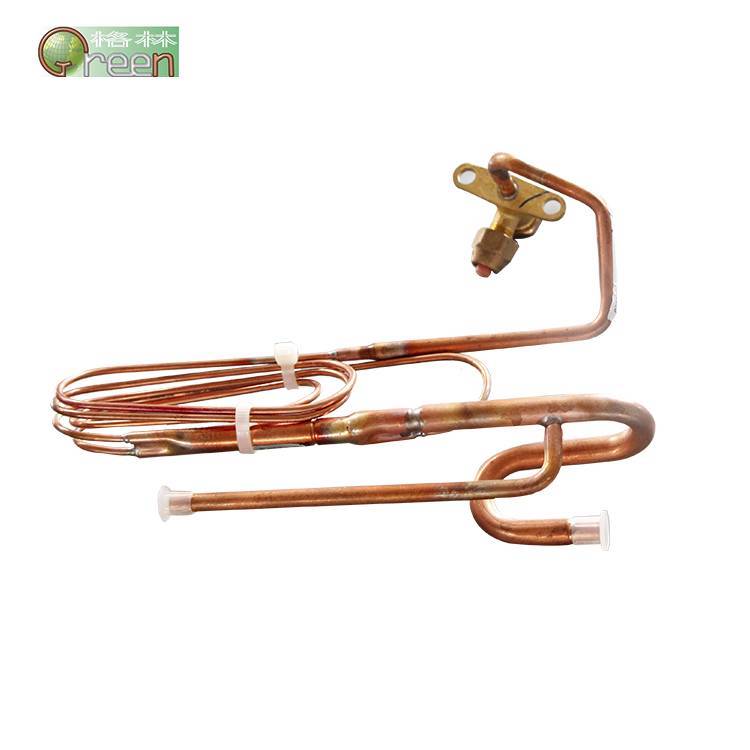

Замена капиллярной трубки в холодильниках с нижним расположением МК.
Проявление дефекта – при частичной или полной закупорке капилляра в холодильниках с нижней морозильной камерой наблюдается слабое охлаждение морозильной камеры, холодильная камера теплая. Ремонт холодильников с таким дефектом производится заменой капиллярной трубки. Порядок действий:
…
Обрезать капиллярную трубку со стороны фильтра-осушителя на расстоянии 10-15 мм от стыка и с другой стороны капиллярной трубки – в зоне ввода в испаритель морозильной камеры на таком же расстоянии.
Проверить проходимость капиллярной трубки, которая должна быть при давлении сухого сжатого воздуха или азота на входе 8 кг/см2 для всех моделей – (4,0±0,2) л/мин., при величине проходимости ниже указанной распаять и заменить фильтр-осушитель и выпаять остаток капиллярной трубки из испарителя МК.
Новую капиллярную трубку состыковать с фильтром-осушителем, намотав 2-3 витка на фильтре, 7-8 витков вне фильтра пружиной и несколько витков на всасывающем патрубке. На свободную часть капиллярной трубки одеть кембрик ПВХ (оболочку). Капиллярная трубка с одетой оболочкой протягивается через отверстие в шкафу в морозильную камеру, излишек трубки укладывается кольцами над верхней полкой МК, и стыкуется с патрубком испарителя.
Концы капиллярной трубки запаиваются в фильтр и испаритель МК.
Трубка сильфона терморегулятора устанавливается на испарителе через 1 прокладку + оболочку (вместо 2 прокладок, как в серийном варианте).
Отвакуумировать холодильный агрегат и заправить дозой фреона.
Отремонтированный холодильник подключить к электрической сети и проверить работу холодильника до отключения (работа в цикле).
При возникновении закупорки капиллярной трубки в холодильниках в верхним расположением МК ремонт также осуществляется заменой капилляра: закупорка капилляра в холодильниках с верхней морозильной камерой.
Почему трубки кондиционера начинают выходить из строя
Современные трубки изготовлены из тонкостенного алюминия и запасом прочности не обладают.
Причин образования утечек может быть несколько:
- внешняя и внутренняя коррозия, алюминий и сплавы на его основе постоянно защищены слоем окисла, но при его нарушении химическим или механическим путём металл быстро вступает в реакции со многими веществами и разрушается;
- вибрационные нагрузки, некоторые лёгкие сплавы обладают хрупкостью при старении и легко покрываются сеткой микротрещин;
- механические повреждения при ДТП, неаккуратных ремонтных вмешательствах или неправильной прокладке без защиты от внешнего воздействия;
- трубки быстро протираются при разрушении их крепления и касании окружающих деталей.
Обычно повреждения плохо различаются визуально, искать их приходится по косвенным признакам или методами диагностики утечек.
Особенности монтажа на утепленный фасад или на вентилируемый
Как установить наружный блок кондиционера на вентилируемый фасад? Как закрепить кронштейны? Можно ли крепиться к каркасу стальному, оцинкованному, из нержавеющий стали или алюминиевому профилю? Что из себя представляет этот, так называемый «вентилируемый фасад»?
Так выглядит схема монтажа вентилируемого фасада с установкой декоративной керамогранитной плитки
Чтобы уменьшить теплоотдачу здания и съэкономить на отделке (не нужно выполнять мокрую штукатарку, шпатлевку и окраску), его обшивают вентилируемым фасадом. К стене при помощи тарельчатых дюбелей крепится минераловатный (пенополистирольный) утеплитель. Около 4 см остается зазор для циркуляции воздуха, чтобы высушить эти слои, если на них попала влага. И поверх этого дом обкладывается различными материалами от керамогранита до алюминиевого листа, от асбестоцементных, фиброцементных листов или других материалов. Вот этот вентилируемый фасад и создает большие сложности монтажникам для установки наружного блока кондиционера.
Проектировщики учли все ньюансы и создали чертеж для монтажа кронштейнов для установки кондиционера на вертилируемый фасад.
А теперь разберем информацию указанную на чертежах в деталях. Прежде всего, как вы должны были заметить, кронштейны должны быть всегда закреплены к фасаду здания на шпильках, очень длинных болтах от 12-14 мм и более, «глухарях», как мы их называем. Шпильки ставятся иногда насковозь! Если стена дома сделана из пенобетона! На концы вместо одной гайки, следом накручивается вторая — контргайка. Все болты, шайбы, шпильки идут под номерами М10. Перестраховываемся. Всегда слой утеплителя на том месте, где будет стоять кронштейн, вырезается. Затем, по возможности, он ставится на место, им заполняются все пустоты.
Сами кронштейны покупаются удлиненные 500 мм на 500 мм, или 600 мм на 600 мм. Здесь необходимо, чтобы при установке самого наружного блока, расстояние между ним и фасадом было 8-10 см для забора воздуха вентилятором. А то смотришь иногда, как стоят такие блоки на коротких кронштейнах 450 на 450 мм и их блоки вплотную подходят к фасаду. Ни о какой нормальной работе наружного блока кондиционера уже речь не идет. А иногда их и просто «зашивают» тем самым выполняя некачественно.
У некоторых кронштейнов для крепления их к стене сделаны даже не два отверстия, а три. Как вы видите на этих фотографиях, что также повышает прочность конструкции.
Монтаж системы для отвода конденсата
Этот процесс очень прост.
Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься. В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата. С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера. Корпус внутреннего блока опускается, устанавливается на место
При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие. Крепежи вкручиваются по месту
Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу
Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%
Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.
Основные неисправности дренажа
Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.
И другие неисправности:
- Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
- Неправильно был выставлен уклон дренажной трассы.
- Если вышла из строя помпа.
- Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
- Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.
Очистка дренажной системы
Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:
Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть. Поднимается корпус кондиционера. Отсоединяется дренажная трубка от поддона. Последний снимается и промывается
Особое внимание именно отверстию. Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой
Все остальные действия по сборке системы слива конденсата производятся в обратном порядке
Если не получается, то придется заменить ее новой. Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.
Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.
При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.
Теплоизоляция системы после замены труб
Так как замена трубок кондиционера требует полной разборки конструкции оборудования, после выполнения работы, оголенные трубы и прочий материал необходимо скрыть, чтобы они не бросались в глаза и были защищены от неблагоприятных воздействий окружающей среды.
Помимо того, отверстия, проделанные в стене для прокладки магистрали необходимо изолировать. Главное, добиться теплоизоляции, как минимум на 95 %. Не изолированными будут оставаться лишь фитинги, изгибы ловушек для масла и другие более сложные участки конструкции.
Вся качественно выполненная работа отражается на производительности устройства, поэтому во время установки и замены труб, специалисты стараются оставлять как можно меньше швов теплоизоляции. Помимо того, что она будет сохранять тепло труб, она предотвратит возможность их механических повреждений.
Замена дренажной трубки кондиционера ничем не отличается от замены медной трубы. Главное, что нужно учитывать при замене труб, это своевременное отключение патрубков и слив рабочей жидкости
Важно аккуратно работать с фреоном, так он может негативно повлиять на кожу при его не аккуратном использовании. В целом же, замена труб полностью схожа с прокладкой магистрали при установке конструкции. Сегодня для системы кондиционирования используют еще один, новый вид материала «хромированная мебельная» труба
Такой материал отвечает особой прочностью и является очень эффективным. Минус такого материала в том, что при любом механическом повреждении, материал требует повторного хромирования
Сегодня для системы кондиционирования используют еще один, новый вид материала «хромированная мебельная» труба. Такой материал отвечает особой прочностью и является очень эффективным. Минус такого материала в том, что при любом механическом повреждении, материал требует повторного хромирования.
Варианты отвода конденсата
Существует несколько способов дренажа кондиционеров. Самый простой – сделать в стене или окне отверстие и пропустить через него на улицу шланг, который одним концом соединяется с патрубком ванночки, находящейся под испарителем внутреннего блока агрегата. Именно простота проделываемых операций считается большим плюсом данного способа.
Но есть у него и отрицательные стороны:
- висячий со стороны стены шланг никак не увеличивает презентабельность внешнего вида строения, особенно это касается частного дома;
- со свободного конца шланга во время работы кондиционера все время будет капать вода, которая, если попадет на соседний отлив окна (нижний), приведет к скандалу с соседями.
Второй вариант отвода конденсата – это соединить дренажную трубку с канализацией. Способ для многих помещений идеальный, но у него есть одна большая проблема – отсутствие канализационного участка в помещении, где установлен внутренний блок кондиционера. Выход из положения:
- Провести монтаж канализационных труб в это помещение с уклоном до 3%.
- Провести монтаж дренажных трубок до ближайшего участка канализации с тем же минимальным уклоном.
Какой вариант отвода конденсата от кондиционера в канализацию выбрать, каждый решает сам. Но необходимо обозначить, что наименьшие затраты как в плане финансов, так и в плане трудоемкости проводимых работ относятся ко второму методу. Во-первых, дренажные трубки можно прокладывать и внутри стены по проделанным штробам с последующей заделкой ремонтными растворами, и по напольному основанию с последующей отделкой.
Во-вторых, в качестве дренажных трубок можно использовать любые полые изделия герметичного типа. Чаще для этого приобретают гофрированную трубу мелкого диаметра.
И еще один момент. Если кондиционер долгое время не эксплуатируется, то гидрозатвор высыхает, что приводит к проникновению неприятных запахов из канализации. Поэтому периодически в систему слива надо заливать немного воды. И это, наверное, единственный минус данного способа.
Третий вариант отвода конденсата – установка специального насоса. Этот способ дренажа используется лишь в двух случаях: большая длина дренажной системы, в ней присутствуют перепады. В бытовых кондиционерах помпы в комплектацию не входят, хотя они продаются, как отдельный элемент, и приобрести его, плюс смонтировать не составит большого труда. Практически во всех промышленных агрегатах насосы для дренажа устанавливаются на заводе.
Насосы обязательно входят в стандартную комплектацию кассетных и канальных кондиционеров. Есть помпы, которые устанавливают во внешние блоки, но чаще их монтаж производится во внутренние. Обычно они комплектуются дополнительно емкостью, в которой собирается конденсат. А уже из нее насос откачивает жидкость.
Монтаж системы для отвода конденсата
Этот процесс очень прост.
Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься. В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата. С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера. Корпус внутреннего блока опускается, устанавливается на место
При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие. Крепежи вкручиваются по месту.
Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу
Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%
Основные неисправности дренажа
Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.
И другие неисправности:
- Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
- Неправильно был выставлен уклон дренажной трассы.
- Если вышла из строя помпа.
- Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
- Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.
Очистка дренажной системы
Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:
Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть. Поднимается корпус кондиционера. Отсоединяется дренажная трубка от поддона. Последний снимается и промывается
Особое внимание именно отверстию. Если трубка забита так же, как и сливное отверстие, то ее надо продуть
Если не получается, то придется заменить ее новой. Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.
Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.
При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.
Монтаж системы для отвода конденсата
Этот процесс очень прост.
Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься.
В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата.
С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера.
Корпус внутреннего блока опускается, устанавливается на место
При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие.
Крепежи вкручиваются по месту..
Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу
Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%
Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.
Основные неисправности дренажа
Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.
И другие неисправности:
- Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
- Неправильно был выставлен уклон дренажной трассы.
- Если вышла из строя помпа.
- Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
- Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.
Очистка дренажной системы
Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:
Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть.
Поднимается корпус кондиционера.
Отсоединяется дренажная трубка от поддона.
Последний снимается и промывается
Особое внимание именно отверстию.
Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой.
Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.
Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.
При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.
Основные производители
Hutterer & Lechner
Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Изделия отличаются высоким качеством и простотой конструкции. Технология оснащения агрегатов водным затвором и запирающим шариковым клапаном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:
- HL 136.2 – сифон с гидрозатвором;
- HL 138 – встроенная система;
- HL 136 N – агрегат с водным затвором и шариковым запахозапирающим устройством.
Vecamo
Итальянская фирма Vecamo предлагает сифон для кондиционера, который монтируется на стене, обеспечивая свободный доступ к входным и выходным отверстиям. В комплекте имеются соединители, рассчитанные на дренажные шланги различного диаметра. Прозрачный пластиковый корпус обеспечивает возможность контроля за состоянием внутренней части.
McAlpine
Самозакрывающийся сливной клапан или сухой сифон серии MacValve от компании McAlpine производится в двух установочных размерах: 32 и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функции запахозапирающего устройства. Рекомендуется вертикальный монтаж, но допустима горизонтальная установка. В первом случае пропускная способность 1,58-275 л/с, во втором ниже – 0,7-1.7 л/с.
