Как сделать ТВ антенну своими руками: для дачи и дома

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн.

  1. Для изготовления потребуется обычная проволока. Рекомендуется брать проволоку из меди и латуни. Проволока из алюминия категорически не подойдёт так как этот металл подвержен окислению, причём очень быстрому. Следует зачистить проволоку от изоляционного материала с двух концов. Один конец нужно прикрепить к трубе или батарее, в то время как противоположный конец проволоки должен быть вставлен в телевизионный разъём. Из-за того, что труба проходит буквально через весь дом и выходит наверх, она является усилителем нужных частот. Буквально сразу можно будет наблюдать сигнал, который появится после проведения вышеописанной незатейливой операции. Подобная конструкция обеспечит показ пяти каналов.
  2. Второй вариант изготовления доступен счастливым обладателям квартиры с балконом. Для создания такой конструкции нужно взять тоже проволоку, только в этом случае понадобится образец подлиннее, так как потребуется соединить телевизор и зону балкона. Проволоку для начала следует зачистить с обеих сторон. После этой процедуры следует один конец подсоединить к телевизору посредством включения в кабельное гнездо. Второй конец нужно протянуть на балкон и примотать к верёвкам или струнам, на которые обычно вешается бельё. Такой способ обеспечит картинку намного лучшую, да и каналов уж точно будет побольше.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

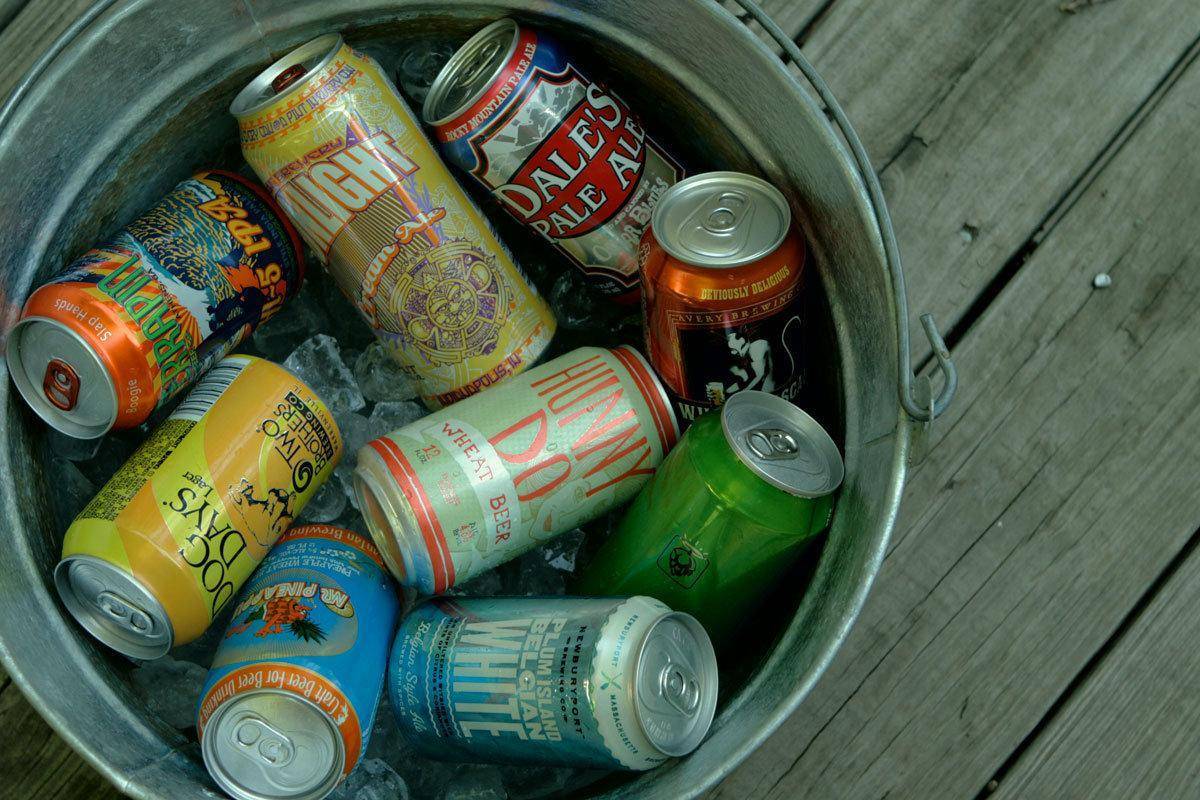

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

  • плоский двухжильный;
  • коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

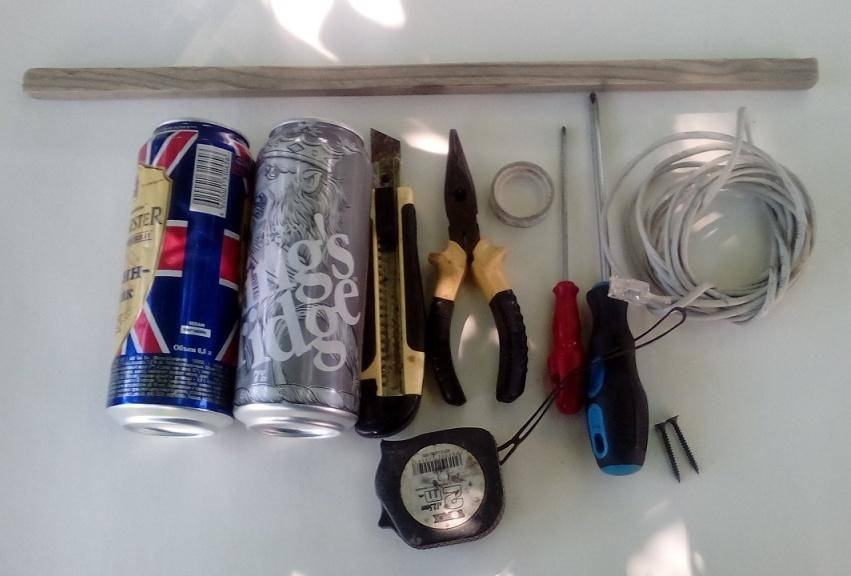

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

  • 2 жестяных емкости (минимум 2 штуки);
  • кабель от антенны;
  • штекер для подключения;
  • крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
  • саморезы или шурупы;
  • отвертка;
  • нож;
  • плоскогубцы;
  • изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

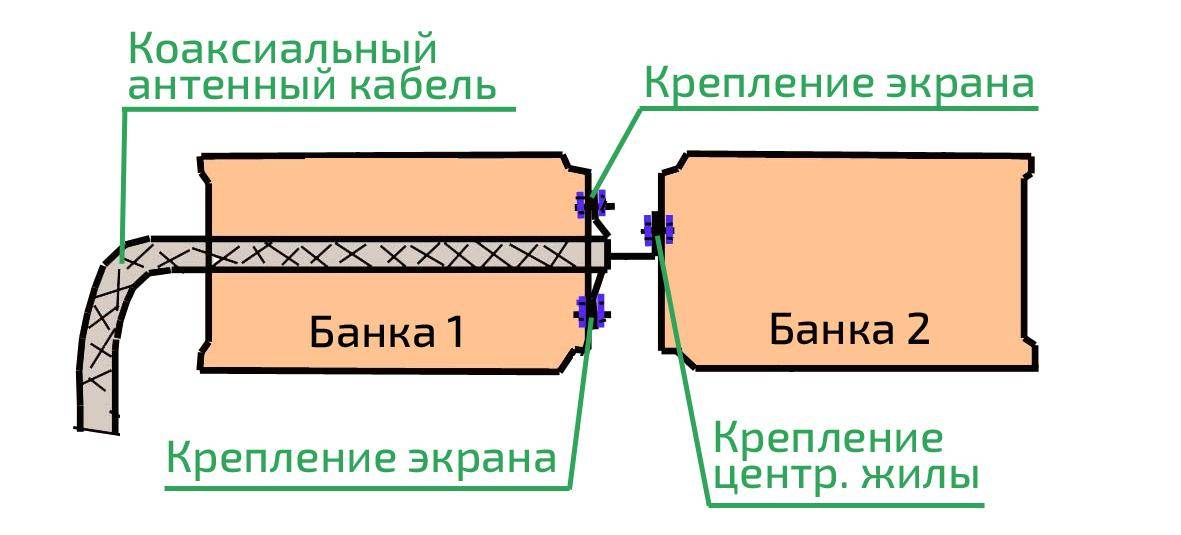

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

  • банки должны быть парными и располагаться друг напротив друга;
  • оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

  • рейку — к ней будут приматываться банки при помощи изоленты;
  • рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

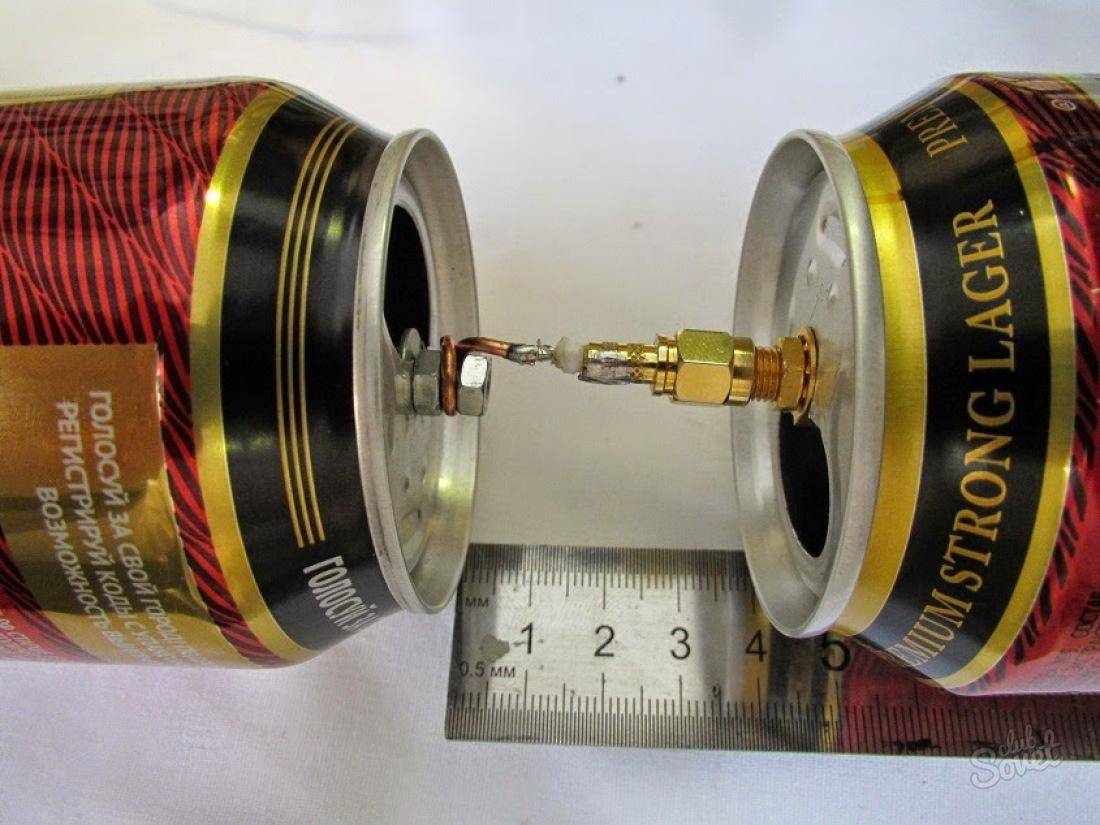

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

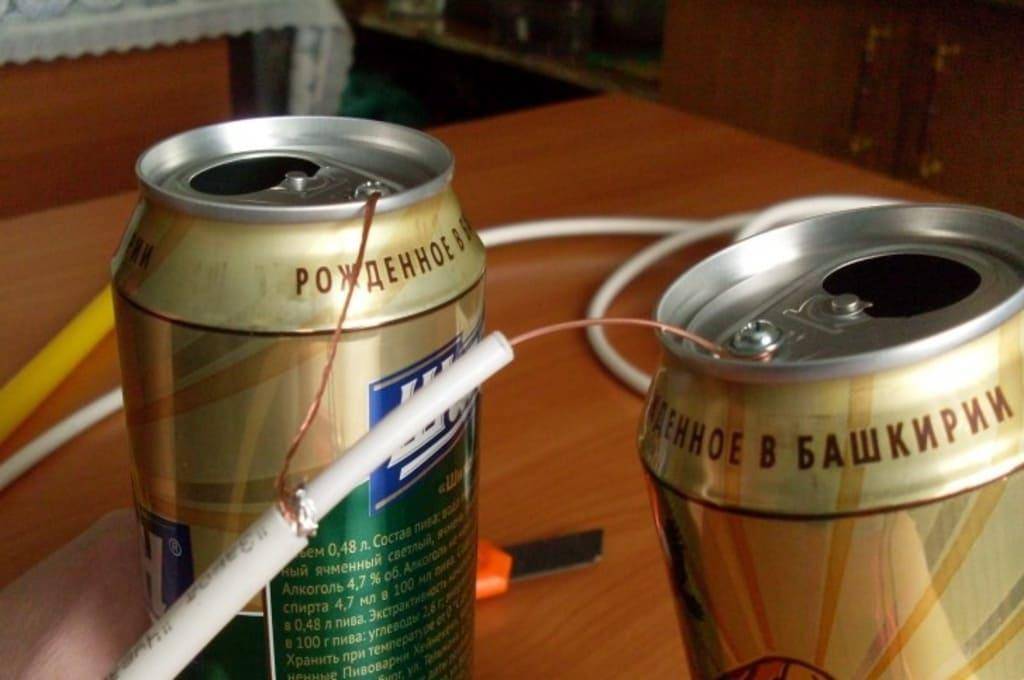

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

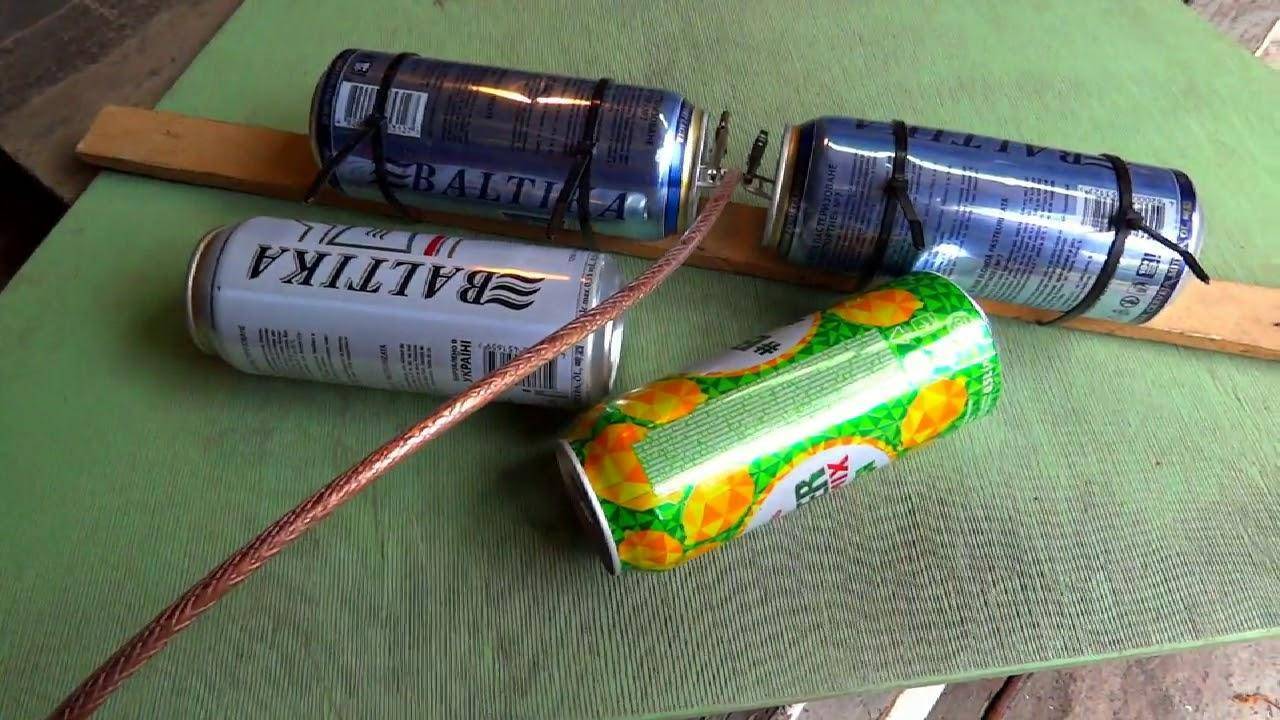

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

  • взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;

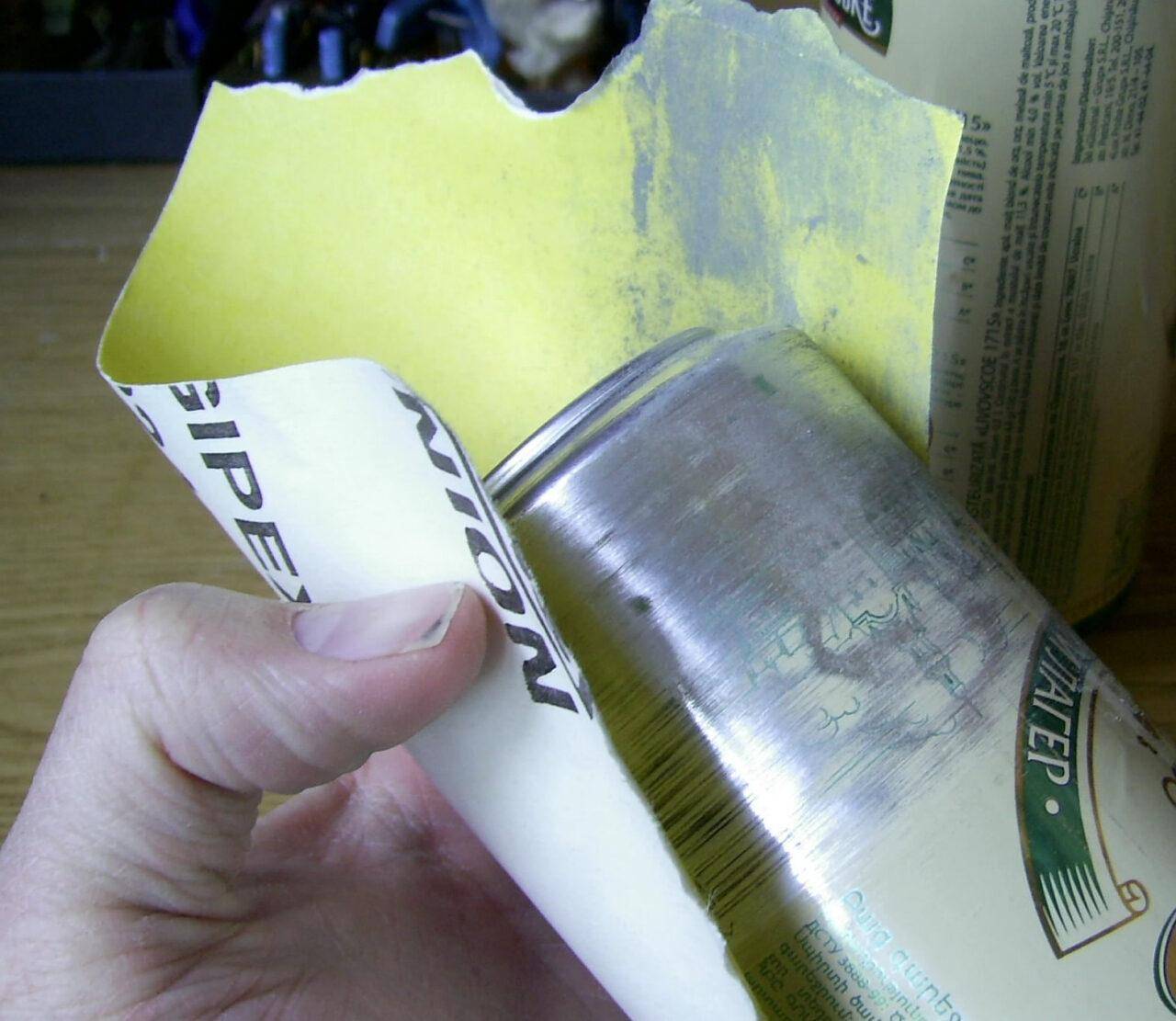

  • банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

  • лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
  • посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Принцип работы и конструкции приемных антенн

Теоретически для уверенного приема каждого канала телевидения требуется антенна с определенными геометрическими размерами.

Для того, чтобы понять, почему так происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне изменяется с 5,7 до 1,3 м. Поэтому он и называется метровым. В дециметровом длины волн лежат в диапазоне от 0,633 до 0,317 м. Нетрудно догадаться, почему он носит это название.

Основной частью, без которой не строится ни одна приемная антенна (да и передающая тоже) является вибратор.

Изготавливают его из трубок или полос, используя материалы, хорошо проводящие электрический ток. В основном используются трубки из алюминия, так как в них сочетаются достаточная механическая прочность и хорошая электропроводность

Да и парусность у трубчатых конструкций небольшая, что очень важно при расположении антенны на мачте

Простейшая конструкция – волновой вибратор. Это две трубки расположенные на небольшом расстоянии друг от друга, как показано на рисунке.

Он называется полуволновым потому, что общая длина этой конструкции равна половине длины волны, для приема которой он предназначен. Эта волна соответствует центральной частоте полосы, которая отведена для принимаемого антенной телевизионного канала. И чем выше номер канала, тем меньше размеры вибратора. А соответственно – и габариты антенны.

Мало того: тв антенна не может принимать сигналы со всех сторон одинаково. Она должна быть ориентирована так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения он резко затухает. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направленности.

Чем острее лепестки этой диаграммы – тем точнее нужно ориентировать антенну. Но при точной настройке она имеет больший коэффициент усиления, чем та, у которой лепестки более пологие.

Петлевой вибратор является развитием полуволнового. Он имеет такие же размеры, но его трубка согнута определенным образом. Такая конструкция позволяет получить больший уровень сигнала на выходе.

Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а целой длине волны. При такой конструкции возрастает выходное сопротивление антенны.

Кстати, о сопротивлении. Для того, чтобы вся мощность принятого сигнала полностью передавалась через кабель на вход телевизионного приемника, нужно выполнить одно условие. Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые величины. Поскольку используются с сопротивлением 75 Ом, а сопротивление входа телевизора равно этой же величине, то и выходное сопротивление антенны должно быть таким же. Не стоит путать этот параметр с сопротивлением, измеряемым тестером – это совсем не то.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.

Габаритные размеры петли для каждого канала и каждого вида вибраторов свои. Их можно найти при желании в справочниках по антеннам.

Но там, где передающая станция недалеко, прием возможен и на так называемую комнатную антенну. Она имеет два телескопических уса (полуволновых вибратора). Их длина и положение в пространстве можно менять, настраиваясь как на частоту принимаемой программы, так и на направление, откуда идет ее передача. Простейшая антенна из банок частично повторяет ее конструкцию.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

  1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
  2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
  3. прикрутите оплетку через два шурупа;
  4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
  5. на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

  1. Первый конец кабеля подсоединяем к входным разъемам усилителя.
  2. Прикручиваем плату к двум баночным ушкам на винты с гайками.
  3. На второй конец кабеля устанавливаем блок питания.
  4. Подключаем получившуюся антенну к телевизору.

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Как сделать ТВ-антенну в домашних условиях

В данном пункте мы рассмотрим, как сделать простую телевизионную антенну своими руками. Комнатная ТВ-антенна представляет собой простой волновой приемник, поэтому изготовить ее своими руками может любой дачник. Для этого понадобится:

  • металлические трубки – 2 штуки;
  • телевизионный кабель.

В основном прием частот варьируется в пределах 50-230 МГц, в результате чего образуется 12 каналов. Для каждого канала используется трубка разного размера. Если прием ведется на частоте пятьдесят мегагерц, то расстояние между краями трубок должно равняться 273 сантиметрам, допустима погрешность в три сантиметра. На двенадцатом канале расстояние между трубками должно составлять 66 сантиметров.

Рассмотрим список возможных материалов для изготовления ТВ-антенны своими руками:

  • две металлические трубки, диаметр которых равен 8-24 миллиметрам, толщина стенок и диаметр таких приспособлений должна быть одинаковой;
  • также для того, чтобы сделать антенну вам понадобиться кабель телевизора, сопротивление которого составляет 75 Ом, длина такого провода обрезается под расстояние подключения с учетом провисания;
  • заготовка из гетинакса или текстолита, толщина которой не меньше пяти миллиметров;
  • крепления, которыми будет устанавливаться трубки на держателе;
  • кронштейн, форма такой детали должна быть угловая, также можно применять деревянную подставку в том случае, если она фиксируется достаточно высоко;
  • силикон, он понадобиться для обработки материала от окисления;
  • набор для спаивания;
  • изолента.

Выбранную вами заготовку для изготовления всеволновой антенны для телевизора своими руками необходимо разделить на две части, трубки следует обжать с обеих сторон. Далее нужно зафиксировать трубки на расстоянии друг от друга. Такое расстояние должно составлять около шести сантиметров. Окончания трубок необходимо прикрепить хомутами к заготовке из текстолита, а саму конструкцию зафиксировать вертикально при помощи штанги.

Для того, чтобы подключить кабель к самодельной телевизионной антенне, следует проложить кольцо, которое будет рассчитано на сопротивление в 75 Ом. Жилы провода, которые расположены посередине следует зачистить и скрутить с окончаниями трубок. Соединение оплетки осуществляется при помощи медного провода и остальные соединения тоже.

Кольцо, которое получилось и остальную длину провода нужно хорошо зафиксировать к стойке. Высота установки самодельной телевизионной антенны зависит антенну от дальности приема сигнала.

Расчет антенны Харченко

Рассчитывать можно в ручном режиме, используя простые формулы и параметры ретрансляторов с карты цифрового телевидения. Или же воспользоваться калькулятором для расчета. В последнем случае итоговые значения для соблюдения размеров будут намного точнее. К тому же получить размеры с калькулятором намного быстрее и легче. Калькулятор находится в следующем разделе статьи.

Чтобы рассчитать длину проволоки и понять, где нужно делать загибы, следуйте пошаговому алгоритму ниже.

  1. Сначала нужно узнать частоту, на которой передает телесигнал вышка в вашем регионе или там, где нужно настроить каналы. Для этого откройте карту ЦЭТВ.
  2. В строке «Адрес или объект» напишите полный адрес, обязательно укажите номер дома. Нажмите на кнопку «Найти».
  3. Картографический сервис стрелкой покажет, где находится указанный дом. Кликните по нему, после чего отобразятся характеристики телевизионных вышек. Это две ближайшие вышки, которые вещают в указанной местности.
  4. Выберите вышку, желательно ту, которая установлена ближе. Смотрите на строку «Направление».
  5. Теперь нужно взять частоты обоих мультиплексов и вычесть среднее значение.

Используем формулу для вычисления длины волны (λ):

λ = c/F,где

  • λ — длина волны;
  • C – скорость света (3*108 м/с);
  • F – средняя частота, рассчитанная несколькими строками раньше (500 МГц).

Получаем, что длина проволоки для изготовления одного квадрата (ромба) λ = 300/500 ≈ 0,6 м ≈ 60 см.

Так как полученное значение является длиной проводника одной части Харченко, то общая длина проволоки будет вдвое больше, то есть 60*2 = 120 см.

А сторона квадрата в четыре раза меньше длины всего квадрата, т. е. L = 60/4 = 15 см.

Теперь мы четко понимаем, на каком расстоянии нужно делать загибы и какой длины необходима проволока.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D – диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
73 мм2407.2363144.522 752.281188.070564.211
74 мм 2374.706 3102.028 534.688 133.672401.016
75 мм 2343.043 3060.668 440.231 110.057330.173
76 мм 2312.2143020.396384.70896.177288.531
77 мм2282.185 2981.170 347.27686.819260.457
78 мм2252.926 2942.950319.95879.989239.968
79 мм 2224.408 2905.697 298.95574.738224.216
80 мм2196.603 2869.376282.204070.551211.653
81 мм 2169.485 2833.952 268.47167.117201.353
82 мм 2143.0272799.391 256.97264.243192.729
83 мм2117.208 2765.664 247.178 61.794185.383
84 мм 2092.0032732.739 238.71959.679179.039
85 мм2067.3912700.589231.32957.832173.497
86 мм2043.352 2669.187 224.81056.202168.607
87 мм2019.8652638.507 219.01054.752164.258
88 мм1996.9122608.524213.81353.453160.360
89 мм1974.4752579.214209.12652.281156.845
90 мм1952.5362550.556204.87651.219153.657
91 мм1931.0802522.528201.00250.250150.751
92 мм1910.0902495.110197.45649.364148.092
93 мм1889.5512468.280194.19648.549145.647
94 мм1869.4492442.022191.18847.797143.391
95 мм1849.7712416.317188.40547.101141.304
96 мм1830.5022391.147185.82146.455139.365
97 мм1811.6312366.496183.41545.853137.561
98 мм1793.1452342.348181.16945.292 135.877
99 мм1775.0332318.688179.06844.767134.301

Порядок действий такой:

  • Срезаем верхнюю часть банки, тщательно моем, высушиваем.
  • На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.

  • Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
  • Напильником или наждачной бумагой обрабатываем края.
  • К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.

  • Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
  • К обратной стороне соединителя припаиваем кабель.
  • Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

  • для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
  • для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны

Действуйте осторожно его нельзя повреждать

Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:

  • для 37 канала: 50 см / 4 = 12,5 см;
  • для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Качели для дачи

Качели для дачи

Поездки на дачу с семьей предполагают наличие на участке развлекательных элементов, которые порадуют детей. Самым распространенным способом занять юных дачников являются качели.

Соорудить качели самостоятельно – задача непростая, но вполне выполнимая. Конечно, всегда можно взять палку, обвязать ее веревкой и повесить конструкцию на дерево, однако это сложно назвать полноценными качелями. Настоящие умельцы предпочитают сооружать удобные конструкции с комфортным местом для сидения.

Качели из бревен

Качели из бревен

Конструктивные составляющие:

  • два бревна;
  • прочная веревка.

Показатели:

  • диаметр бревен – 85 мм;
  • длина бревен – 700 мм;
  • расстояние между веревками – 500 мм.

Создание качелей

Этап 1. Протягиваем веревки между бревнами.

Этап 2. Обматываем веревками каждое бревно.

Этап 3. Выпускаем веревки наружу.

Этап 4. Затягиваем веревки на 3 узла.

Этап 5. Закрепляем качели на дереве.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

Антенна типа DIPOL 19/21-69
– принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

  1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
  2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
  3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Самый простой вариант

Простейшую телевизионную антенну своими руками можно изготовить из двух трубок и специального ТВ-кабеля. Кроме того, исполнителю необходимо будет узнать диапазоны работы ближайшей ТВ-вышки.

Для изготовления ТВ-антенны своими руками могут использоваться следующие материалы и инструменты:

  1. Пара трубок из алюминиевого, медного, стального или иного сплава. При этом они должны иметь диаметр от 8 до 24 мм.
  2. Кабель для комнатной телеантенны. Он должен быть рассчитан на сопротивление 75 Ом. Устанавливать более мощный шнур бессмысленно. Длина кабеля самодельной антенны регулируется при подключении к ТВ-приемнику и усилителю.
  3. Гетинаксовый материал или текстолитовая заготовка толщиной минимум 5 мм.
  4. Крепежный элемент для установки труб уличной антенны на специальном держателе. Вместо магазинных креплений разрешается использовать импровизированные. Например, можно закрепить конструкцию несколькими витками проволоки.
  5. Кронштейн в форме уголка или трубки. Монтируя приемник на незначительную высоту, можно применять деревянную подставку.
  6. Паяльник, жидкость на основе силикона для предупреждения окисления антенны, изолента.

Виды устройств ДМВ-Т2 для качественного приема эфирного телевидения

Посмотреть телевизор на цифровом сигнале DVB-T2 на даче с использованием стандартной комнатной антенны у вас, скорей всего, не получится. Здесь потребуется цифровая же антенна. Однако следует знать, что как таковых «цифровых» антенн не бывает. А существуют:

  • антенны эфирные;
  • антенные усилители;
  • коаксиальные кабели.

Так вот если на коаксиальном антенном кабеле присутствует плата согласования сигнала (симметризатор), то перед вами пассивный вариант антенны. А если же здесь есть в наличии еще и усилитель с подведением электропитания, то антенна – активная. Подразделение таких антенн на активный и пассивный типы – это самая первая, основная классификация.

Кроме того, для приема цифрового сигнала на даче подойдут:

  • дециметровые антенны (ДМВ);
  • широкополосные антенны (МВ-ДМВ).

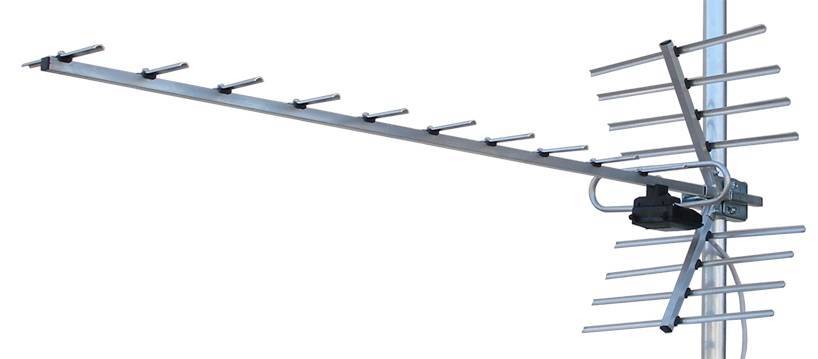

При этом рекомендуемый формат – многодиректорный, который позволяет направлять антенну непосредственно на ретранслятор. (Наиболее эффективной является широконаправленная разновидность антенны).

Метровый диапазон волн

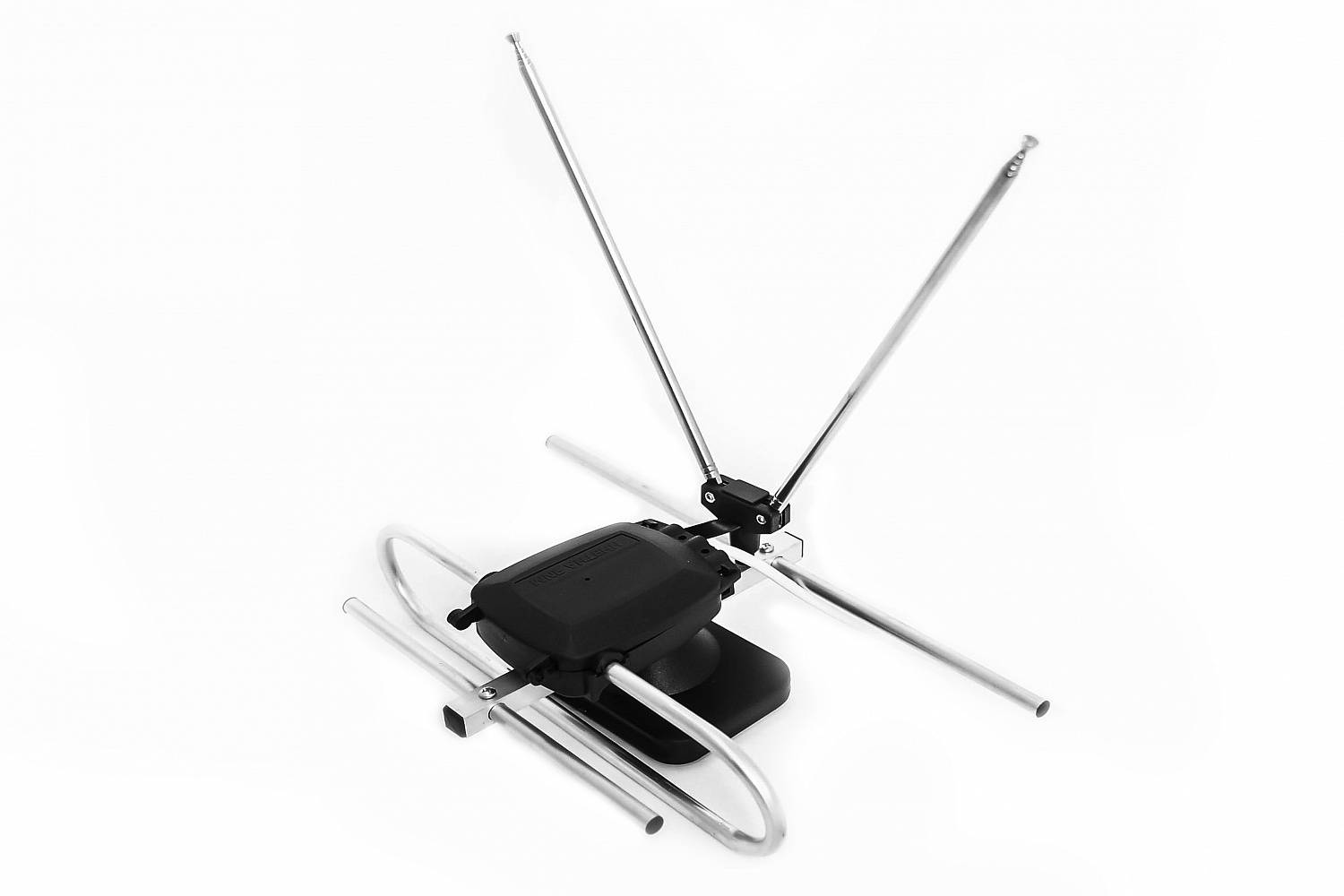

При желании можно приспособить для принятия цифрового сигнала антенну для дециметровых волн. Однако в случае, если в наличии имеется только комплексная антенна и для метрового диапазона (МВ), и для дециметрового (БМВ) – так называемая, комнатная мультиволновка, то можно использовать и ее. Здесь достаточно просто будет подключить к антенне модульный блок SWA 9. Он представляет собой обычный антенный усилитель сигнала ДВБ-Т2.

Антенна метрового диапазона для принятия цифрового сигнала не предназначена.

Дециметровый диапазон (ДМВ)

Вообще, цифровой телевизионный сигнал, транслируемый в формате DVB-T2, передается в том же самом длинноволновом диапазоне, что и дециметровые волны.

Отличие на практике заключается что в случае цифрового сигнала невозможно увеличить дальность собственного расположения по отношению к ретранслятору за счет ухудшения качества картинки. Сигнал или присутствует, или его нет.

Также характерной особенностью «цифры» является высокое качество передаваемого изображения (конечно, в случае, если оно присутствует). Для приема сигнала формата DVB-T2 подойдет любая ДМВ-антенна.

Процесс изготовления пивной антенны

Для начала нам потребуются собственно две пустые пивные банки и деревянная либо пластиковая палка, длиной около 30 см, к которой мы будем крепить эти самые банки.

Закрепляем банки язычками друг к другу на расстоянии около 7 см. Для крепления можно использовать скотч, изоленту или, как на фото, пластиковые стяжки.

Далее отгибаем язычки и приматываем к ним телевизионный (коаксиальный) кабель: центральную жилу к одному язычку, оплетку — к другому. Лучше припаять, но первое время будет работать и так, пока провод не окислится и контакт не пропадет. Можно сразу проверить контакт, прозвонив мультиметром каждую пивную банку через весь кабель.

На окончательном варианте антенны я вообще прижал провода заклепками — прекрасно держатся.

После фиксируем кабель как бы петлей, как показано на фото. Не знаю почему, но это улучшает сигнал, к тому же немного снижает вероятность обрыва кабеля.

Закрепляем антенну на мачте, поднимаем и пробуем ловить каналы. Как показала практика, высота антенные не играет решающей роли, а вот направление сильно влияет на качество сигнала. Т.е. сначала я поднял антенну где-то на 6 метров — все работало, потом увеличил высоту до 9 метров — сигнал стал заметно хуже, независимо от направления. Оставил на 6 метрах.

Еще несколько замечаний по самодельной антенне из пивных банок:

  • даже несколько градусов поворота антенны заметно влияют на уровень сигнала;
  • высоту стоит подбирать опытным путем, выше — не значит лучше;
  • даже небольшие колебания от ветра приводят к ухудшению сигнала;
  • уровень сигнала может существенно различаться в разные дни и в разное время суток;
  • не стоит закреплять антенну вплотную к металлической мачте, лучше через дерево или пластик; в моем случае использована метровая деревянная палка, вбитая в железную мачту.

Вывод

Сразу скажу, что я далеко не радиолюбитель и мои познания в этой области оставляют желать лучшего. Тем не менее методом проб и ошибок удалось, так сказать, наладить телевещание, пусть и в не совсем отдаленной деревне.

Идея пивной антенны, конечно же, не новая; в сети множество статей и видео по ее изготовлению. Да, по качеству приема сигнала, особенно если вышка находится далеко, она будет явно уступать нормальным антеннам, предназначенным для цифрового ТВ. Но вот на дачу, в загородный дом, в село, деревню, если расстояние до телевышки не превышает 50-70 километров такая самодельная пивная антенна вполне сгодится.

Особенности сотовой связи за городомЗащищенные телефоныКак правильно выбрать мобильного оператора для поездок на природуВключение режима “только 3G” через инженерное меню на AndroidКак увеличить время автономной работы смартфона

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
