Как правильно армировать углы на ленточном фундаменте

Армирование углов и мест примыкания ленточного фундамента

Как правило, последовательность сборки арматурного каркаса фундамента состоит из последовательной сборки прямых участков и связи их в углах фундамента и в местах примыкания внутренних перегородок

На эти участки стоит обращать особенное внимание, так как основные изгибающие и скалывающие напряжения возникают здесь

Армирование углов ленточного фундамента и мест примыкания стен проводят при помощи жестких лапок, Г и П-образных хомутов.

При использовании жесткой лапки, напоминающей кочергу, длиной не менее 35d рабочего стержня, гнутая часть арматуры располагается таким образом, чтобы внешние стержни в обоих направлениях были соединены, а внутренние стержни привариваются к внешним прутьям. Этим способом можно избежать распространенной ошибки при армировании– отсутствия связи между внешними и внутренними стержнями. В местах изгиба с внутренней стороны ставится вертикальная арматура.

Принцип установки Г-образного хомута аналогичен, только вместо лапки используют гнутый стержень стороной не менее 50d рабочей арматуры. Здесь также внутренние стержни одного направления соединяются с внешними прутьями другой стороны. Хомуты П-образной формы позволяют соединять параллельные внешние и внутренние стержни в одном направлении соединить к перпендикулярно расположенному внешнему стержню в другом направлении. На углах фундаментов применяют два таких хомута, на местах примыкания стены только один.

Наглядно схемы примыкания углов и стыков арматуры показаны на схемах ниже:

Здесь возникает вопрос, как правильно гнуть арматуру для фундамента. Для этого используют специальное приспособление — арматурогиб, состоящее из трех стержней разного диаметра, жестко закрепленных на устойчивое, преимущественно стальное основание. Такое приспособление можно изготовить самостоятельно, либо приобрести в магазине.

Технология армирования

Чаще всего для создания каркаса ленточного фундамента используется арматура. Ее монтируют на стадии установки опалубки, а затем послойно заливают бетон и выполняют гидроизоляцию, используя рубероид и мастику.

По сути, все кажется довольно простым и понятным. Однако существует несколько важных моментов, без знания и соблюдения которых новый ленточный фундамент не будет соответствовать заявленным требованиям. Основные сложности и нюансы связаны именно с армированием. Поэтому вопрос о том, как правильно армировать ленточный фундамент, следует рассмотреть более детально.

Расчет армирования

Специалисты рекомендуют использовать для армирования фундамента ленточного типа стальной прут А-III с периодическим профилем и сечением 10-22 мм. Вспомогательные пруты могут иметь диаметр 4-10 мм. Они устанавливаются вертикально для поддержания нижнего и верхнего рядов арматуры, а также для обеспечения прочности на срез. Вертикальные пруты устанавливаются с шагом 0,5-0,8 м.

Для защиты металлической арматуры от воздействия негативных внешних условий она должна быть погружена в бетон: верхний ярус – на 50-60 мм, нижний – на 70 мм и более. Минимальное расстояние между горизонтальными рядами арматуры составляет 30 см. При армировании заглубленного ленточного фундамента обычно используется по 2-4 прута в каждом ряду.

Схема армирования

Оптимальным вариантом основания для дома является монолитный ленточный фундамент, армированный по квадрату или прямоугольнику. При таком исполнении оси становятся правильно, а сам каркас получается очень прочным.

По правилам армирования, ширина каркаса должна составлять не более половины его высоты. По причине того, что полоса фундамента довольно длинная и относительно неширокая, она больше подвергается продольным и меньше поперечным растяжениям. Поэтому все вертикальные и поперечные пруты – это преимущественно конструктивные элементы, служащие для создания формы каркаса, что позволяет существенно сэкономить именно на них.

Вязка арматуры

Чтобы армирующий каркас был более прочным, прутья необходимо соединять «клеточкой», располагая ряды под углом 90°. Оптимальный способ соединения и закрепления прутьев каркаса – вязка специальным крючком с использованием проволоки.

Вязка выполняется следующим образом. От проволоки отрезается небольшой кусок (примерно 30 см), складывается пополам, накладывается на место соединения прутьев и в образовавшуюся петлю продевается крючок. Затем в него заводятся два других конца проволоки, и все вместе проворачивается до образования прочного соединения.

Помимо такого способа вязки можно использовать электрические крючки или шуруповерт со специальной насадкой. Сварка для соединения элементов армирующего каркаса не подходит, поскольку при этом он утрачивает свои функциональные характеристики. Это обусловлено тем, что электросварка воздействует на физические свойства металла, из-за чего в местах сварочных стыков он становится менее крепким, а сами швы получаются довольно тонкими.

Армирование углов

Сложнее всего армировать углы ленточного фундамента. В идеале армирование углов выполняется гнутыми арматурными прутьями, соединяющими примыкающие части каркаса. Именно на этом этапе строительства многие застройщики начинают сомневаться, нужно ли армировать ленточный фундамент гнутой арматурой по углам. И поэтому просто укладывают прутья под прямым углом, что абсолютно неправильно.

При таком перекрестии невозможно создать единую жесткую раму, которая обеспечит прочность фундамента. Здание на таком основании может оказаться недолговечным, поскольку данный вид армирования способствует отколам слоев и образованию трещин на углах фундамента.

Грамотное армирование угла должно обеспечивать жесткую связку лент фундамента. Для этого прутья соединяются в единый каркас посредством хомутов, а в местах стыка на углах устанавливаются специальные усиления П- или Г-образной формы.

Специфика укрепления углов

Угловые элементы арматурного каркаса воспринимают значительные усилия, связанные с воздействием сжимающих и растягивающих нагрузок

Важно правильно делать армирование угловых участков, чтобы не допустить образования нежелательных трещин и разрушения целостности бетонного монолита в угловых зонах

Довольно часты такие случаи, когда деформация приходится именно на угловые части и обходит середину

Как уложить прутья в угловых зонах, чтобы не допустить ошибки? Помните, запрещается устанавливать угловые стержни перпендикулярно друг к другу. Их следует на специальном приспособлении выгнуть

Важно обеспечить нахлест арматуры, соединить радиусными элементами прутки каждого пояса. Величина перекрытия прутьев, расположенных в угловой зоне, должна быть более 25 см. В этом случае, когда опалубка будет заполняться бетонным раствором, не произойдет разрушения усиливающего контура в угловых участках

В этом случае, когда опалубка будет заполняться бетонным раствором, не произойдет разрушения усиливающего контура в угловых участках.

Какую арматуру лучше использовать для фундамента с целью надежного крепления угловых участков? Применяйте стержни начиная с класса A2, имеющего маркировку A300, и заканчивая классом A6 с маркировкой А1000. Прутки имеют рифленую поверхность, производятся методом горячего проката, обеспечивают повышенную адгезию с бетонным массивом. Какая арматура лучше? Всё зависит от величины действующих нагрузок. Чем выше класс стержней, тем больше запас прочности. Укрепление угловых зон также можно осуществить, используя арматурную сетку с ячейками квадратного сечения (2х2 см).

Армирование при строительстве ленточного основания

В процессе строительства монолитного бетонного фундамента рекомендуется использовать не меньше двух слоев армирования, в горизонтальной плоскости. Но, при этом, ни один слой армирования, не должен соприкасаться со стенками опалубки, а также с поверхностью будущей основы.

Для возведения ленточного основания, рекомендовано применять прутья, с сечением от 10 до 14 мм. Кроме этого, подобрать нужное сечение можно исходя из габаритов и веса строения. Чем больше вес дома, тем больше значение диаметра прутьев.

В первом и втором горизонтальном слое армирования должны располагаться не меньше двух прутьев, с ребристой поверхностью.

При сооружении ленточного основания, необходимо помнить, что расстояние между перемычками должно равняться не меньше 50 см.

Причины, по которым необходимо армировать фундамент

Пожалуй, каждый из нас знает, что бетон по своим характеристикам очень прочный материал, однако используя его для основания дома необходимо четко понимать, что на него будет воздействовать большая нагрузка. В случае отсутствия арматурного каркаса в фундаменте при нагрузках, действующих на разрыв, бетон становиться достаточно хрупким и в нем возникают трещины. Именно по этой причине необходимо выполнять армирование, поскольку металлический каркас будет компенсировать прочность фундамента.

Второй причиной, по которой необходимо делать армирование, является то, что углы фундамента подвергаются еще большим нагрузкам, нежели продольная часть, и, выполнив правильное армирование, можно быть уверенным практически на 100 % в высокой прочности и долговечности всего фундамента в целом. Следует также отметить, что даже небольшой домик, пристройка или какое-либо сооружение, которое стоит на фундаменте без металлического каркаса, может вызвать деформацию основания через некоторое время после строительства за счет нагрузки самого строения и воздействия почвы на фундамент.

Армирование углов фундамента – критерии выбора арматуры

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы. Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Следует изучить, как обозначается арматурный прокат, и использовать стержни со следующими особенностями маркировки:

• обозначенные индексом C. Он свидетельствует о возможности соединения элементов электрической сваркой;
• маркируемые буквой К. Это подтверждает повышенную стойкость прутков к воздействию коррозионных процессов;
• с буквенно-цифровой аббревиатурой А2 или A3. Такую проволоку нельзя соединять дуговой сваркой, ее можно фиксировать только вязальной проволокой.

Требования к армированию ленты

Защитный слой бетона обеспечивает сохранность прутов от воздействия окружающей среды, огнестойкости и огнесохранность. А также выполнять совместное сопротивление нагрузкам и сохраняет устойчивость конструкции.

Расстояние между прутами принимают, чтобы обеспечивалась:

• совместная работа металлических стержней с бетоном;
• возможность анкеровки и стыкования стержней;
• соблюдалось качество бетонирования конструкции.

Расстояние между стержнями в свету принимают, в зависимости:

• диаметра арматуры;
• крупного заполнителя бетона;
• расположения арматуры по отношению к направлению бетонирования;
• способа укладки;
• уплотнения бетона.

Как вязать армированную сетку в траншее

Работа в траншее сложнее, поэтому планировать все нужно загодя. На дно траншеи укладывают специальные приспособления или обычные камни на высоте минимум 5 сантиметров с шагом в ширину сетки. Камни выкладывают продольными стержнями, привязываются горизонтальные распорки. Пока прутки не станут в нужном положении, второй человек держит их за концы.

Осуществляется вязка арматуры с шагом между распорками шириной 50 см. Устанавливаем колышки и начинаем вязать монолитную конструкцию. Так делают на всех прямолинейных участках. Части каркаса к опалубке прикасаться не должны, должны находиться на расстоянии в несколько сантиметров от опалубки.

Потом вяжутся углы одним из нескольких существующих способов. Обязательно соблюдение длины нахлестов, с установкой вертикальных прутков. Часто стержни используют тут большего диаметра, повышая прочность материала. По завершении вязки заливается бетонный раствор в один заход, накрывается полиэтиленом, в процессе высыхания периодически поливается водой методом разбрызгивания.

Сварка или вязка?

Согласно СП 52-101-2003 арматурные прутки должны быть жёстко связаны одним из следующих способов:

1. Внахлёст без сварки с использованием ряда методов анкеровки: с прямыми концами арматурными прутками с рёбрами жёсткости, с крюковыми загибами, если арматура гладкая, на петли.
2. Сварка внахлёст, накрест или тавром.
3. На механические устройства или муфты с резьбой.

Почему же арматуру чаще вяжут а не сваривают, так как при сваривании меняются свойства металла за счёт появления новых фаз при расплавлении. Этот факт нужно учитывать и подбирать пруты с подходящими характеристиками, например, подойдет арматура класса А500С. Также следует строго соблюдать технологию сварки и использовать электроды со специальным составом.

Действующие нагрузки и материалы для армирования монолитного ленточного фундамента

На фундаментную конструкцию, в основном, действуют продольные и поперечные воздействия нагрузок. Первые, наиболее серьёзные, вызваны нагрузками от веса здания, а так же осадками и выпучиванием почвы. Поэтому продольные стержни принимаются усиленного сечения и только с периодическим профилем для обеспечения более прочного сцепления с бетоном. Для снижения поперечных воздействий эффективно выполнение высоты конструктива превышающей его ширину ≥ 2-х раз, устройство гидроизоляции боковых поверхностей и засыпка пазух дренирующими грунтами. Эти мероприятия позволяют использовать гладкую поперечную арматуру.

Вся используемая арматура должна соответствовать утверждённым стандартам, проектным параметрам и обязательно иметь сертификат качества. Любые изменения подлежат обязательному согласованию с проектной организацией.

Армирование выполняется в виде каркаса прямоугольной или квадратной формы, состоящего из следующих элементов:

• рабочей продольной арматуры из стальных или стеклопластиковых стержней периодического профиля, укладываемых для армирования подошвы ленточного фундамента и верхней части. Схема шага их расположения и необходимый диаметр подсчитывается по формулам, приведённым в строительных нормам и правилах;
• поперечной арматуры А-I или равнозначной ей пластиковой, расположенной поверху и понизу по продольным стержням;
• вертикальных гладких стержней для объединения нижних и верхних сеток. Рекомендуется применение замкнутых арматурных хомутов, исполняющих функции поперечных и вертикальных связей.

При замене стальных стержней композитными, должна соблюдаться их равнопрочность.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

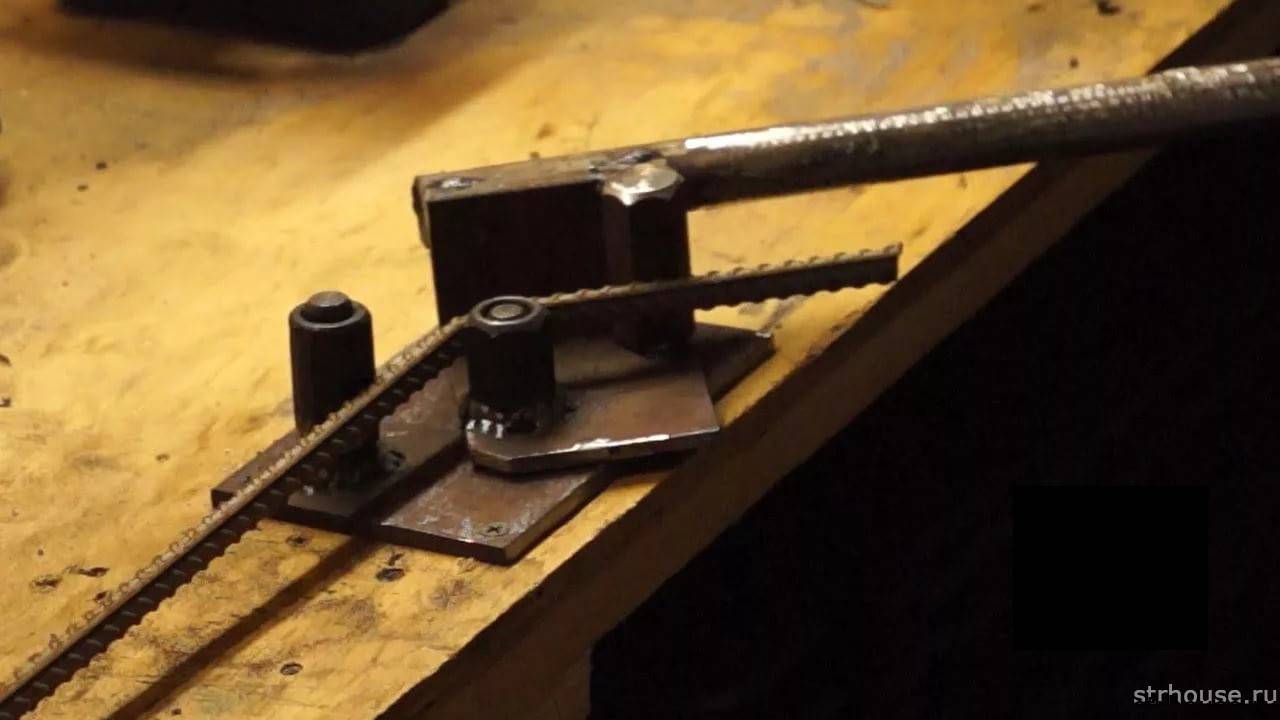

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Вязание арматуры при помощи специального приспособления

Для изготовления приспособления вам понадобится несколько досок толщиной примерно 20 мм, качество пиломатериалов может быть произвольным. Изготовить шаблон нетрудно, а работу он упростит значительно.

Шаг 1. Отрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите, чтобы разметка расстояния между рейками была одинаковой, в противном случае не будет вертикального положения соединительных элементов.

Шаг 2. Сделайте две вертикальные подпорки, высота подпорок должна отвечать высоте арматурной сетки. Подпорки должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по вязке нужно проводить на ровной площадке. Проверьте устойчивость собранного приспособление, исключите вероятность его опрокидывания вовремя производства работ.

Шаг 3. Поставьте ноги упоров на две сбитые доски, две верхние доски установите на верхнюю полку упоров. Зафиксируйте их положение любым способом.

Схема вязки арматуры при помощи хомутов

У вас получился макет арматурной сетки, теперь работы можно выполнять быстро и без посторонней помощи. Установите на размеченные места подготовленные вертикальные распорки арматуры, предварительно при помощи гвоздей временно зафиксируйте их положение. На каждую горизонтальную металлическую перемычку поставьте пруток арматуры. Такую операцию следует повторить по всем сторонам каркаса. Проверьте их положение еще раз. Все правильно – берите проволоку и крючок и начинайте вязать. Приспособление целесообразно делать, если у вас есть много одинаковых участков сетки из арматуры.

Монтаж арматурного каркаса

После подготовки траншеи и монтажа опалубки начинается армирование мелкозаглубленного ленточного фундамента. Армирование фундамента стеклопластиковой или железной арматурой технологически ничем не отличается, поэтому рассмотрим более привычный вариант – вязка каркаса из стальных прутьев. Для работы понадобятся следующие материалы:

1. Рифленые арматурные прутья Ø 14-18 мм (выбор диаметра – согласно расчетов в проекте);
2. Вертикальная и поперечная гладкая арматура Ø 10-12 мм;
3. Мягкая вязальная проволока Ø 3-5 мм;
4. Плоскогубцы, пассатижи, клещи, узкая монтировка или другой металлический рычаг Ø 20-25 мм, или специальный вязальный крючок, который можно приобрести или сделать своими руками.

Связывание арматурных прутьев

Важно: крепление стальной или стеклопластиковой арматуры проводится именно стальной отожженной проволокой, так как она хорошо растягивается и имеет хороший запас по прочности. Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см

Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры

Первый шаг к созданию армокаркаса – проведение расчетов по определению диаметра прутьев, их длины и веса. Рассчитать правильное армирование ленточного фундамента довольно просто: поперечные стержни укладываются с шагом 30 см, продольные прутья – с шагом 40 см, вертикальные стержни – с шагом 50 см. Общее количество соединений вычисляется так: величину длинной стороны фундамента нужно разделить на количество поперечных прутьев и количество вертикальных рядов продольных стержней арматуры.

Допустим, строится дом 10 х 10 метров (периметр основания) с высотой стен фундамента 120 сантиметров:

1. Длина одной стены фундамента — 1000 см. Шаг укладки поперечных стержней арматуры – 30 см, поэтому 1000 / 33 = 33 (поперечная арматура в одном ряду);
2. 33 х 3 = 99 (поперечные стержни для одной стороны);
3. 99 х 4 = 396 (общее количество арматурных прутьев на все четыре стороны).

Таким же образом рассчитывается количество прутьев стеклопластиковой арматуры.

Схема вязки арматурных прутьев

Дальнейшие действия: общее количество арматуры (396 прутьев) умножается на ширину ленты (допустим, лента будет шириной 0,6 метра): 396 шт. х 70 см = 237,6 метра – это общая длина используемой в каркасе арматуры. Таким же образом рассчитывается метраж продольных прутьев:

1. 1000 см х 2 = 2000 см (один ряд);
2. 2000 см х 3 = 6000 см (одна сторона);
3. 6000 см х 4 = 24000 см (240 метров).

Расчет вертикальных стержней (вязка через перемычку, т.е., через 60 см):

1. 2 х 17 = 34 единицы на одну сторону;
2. 34 х 4 = 136 единиц на весь фундамент;
3. 136 х 1,20 м = 163,2 метра.

Чтобы не докупать (в случае ошибочных расчетов) прутья арматуры, добавьте 5-8% к общему результату.

Расчет вертикальной арматуры

Далее начинается связывание арматуры в траншее фундамента. Подробное видео об этом поможет понять процесс в деталях:

Вязать каркас можно и на грунте, и в траншее, но, если траншея узкая, делать это будет неудобно. С другой стороны, опускать огромный каркас одному не получится – нужны помощники.

Подробнее об армировании основания ленточного типа своими руками:

1. Начало вязки – нижние поперечные прутья: их необходимо уложить на расстоянии 30 см друг от друга, сверху положить два длинных стержня, на пересечениях связать проволокой;
2. Вертикальные стержни устанавливаются через один поперечный прут и связываются;
3. Таким образом вяжутся еще два или три (сколько нужно) ряда на расстоянии 40 см по направлению вверх;
4. По окончании сборки всего каркаса должно получиться четыре узла.

Теперь нужно научиться правильно их связывать между собой, а также правильно связывать прутья по углам фундамента.

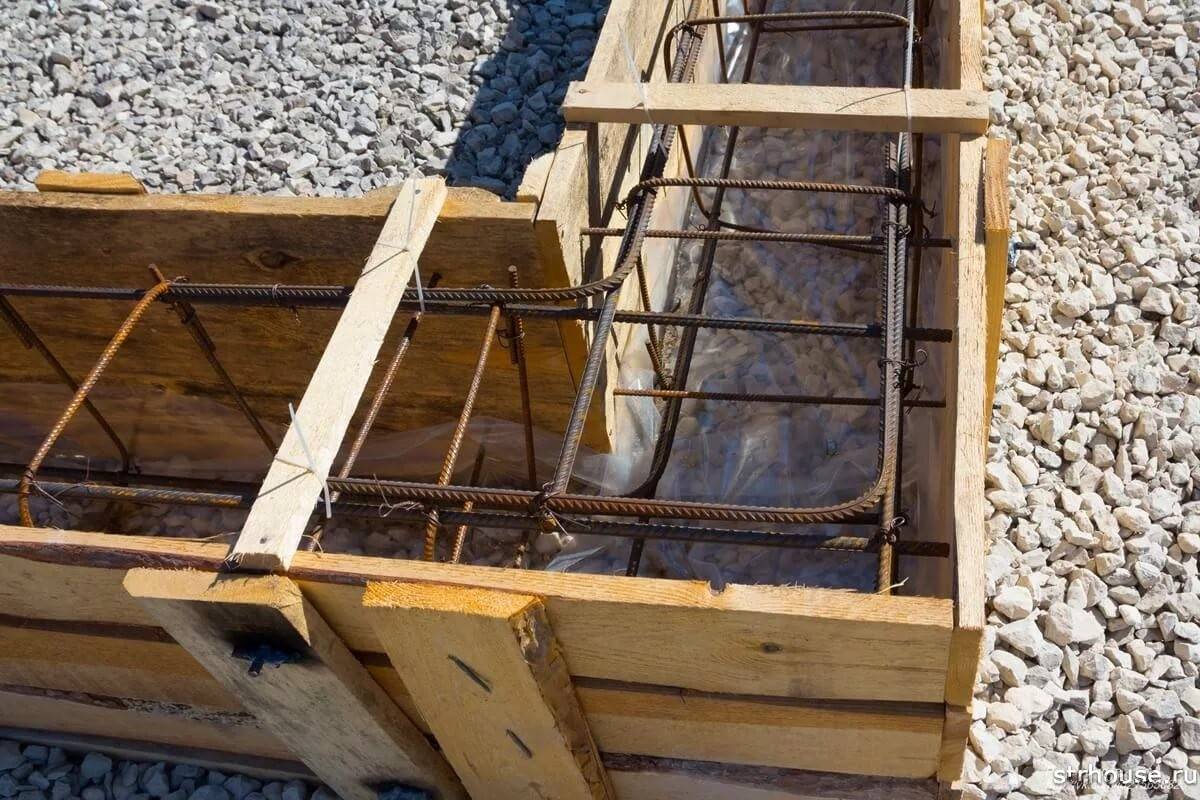

Связывание углов арматурного каркаса

Альтернативная арматура

Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения. Одним из них вполне могла бы стать арматура из стекловолокна

Одним из них вполне могла бы стать арматура из стекловолокна.

У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.

Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.

Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.
