Расположение и расчет арматуры в ленточном фундаменте

Схема армирования

Армирование фундаментной плиты осуществляется согласно определенным схемам. Иногда плиту заливают неравномерно: в местах, на которые будут опираться несущие стены, колонны, перегородки, часто выполняют дополнительное армирование. Считается, что расстояние между ярусами сетки не должны превышать 0,4 м. То есть, для фундамента высотой 1 м, необходимо 3 пояса армирования.

Перед тем, как вязать каркас, рассчитывают схему армирования, делают чертеж, и в дальнейшем действуют согласно ему.

Параметры плит

Простейшая схема армирования плиты фундамента выглядит следующим образом: нижний ярус — горизонтальная решетка, с шагом ячейки 20-40 см. Точно такая же сетка установлена на втором ярусе, параллельно первому. Между сетками крепят вертикальные распорки. Высота между двумя уровнями не должна превышать 40 см. Если фундамент выше, добавляют третий ярус и т. д.

Армирование торцов плиты выполняют при помощи П-образных хомутов. Длина каждой из «ножек» буквы «П» — две толщины каркаса плиты. А поперечина «П» в данном случае расположена вертикально, и является торцевым элементом арматурного каркаса.

Схема армирования фундаментной плиты

Толщина бетона, между краем плиты с любой стороны, и внутренним каркасом, должна быть не менее 5 см, во избежание скорого возникновения коррозийных процессов.

Зоны продавливаний

Такими участками считаются, в первую очередь, места опоры несущих стен, колонн и др. В этих зонах размер ячеек следует делать меньше, во избежание образования момента растяжения. Если укладываете арматуру со стороной ячейки 30 см, в этих зонах сделайте 15 см. Таким образом удастся избежать образования трещин и продавливаний.

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

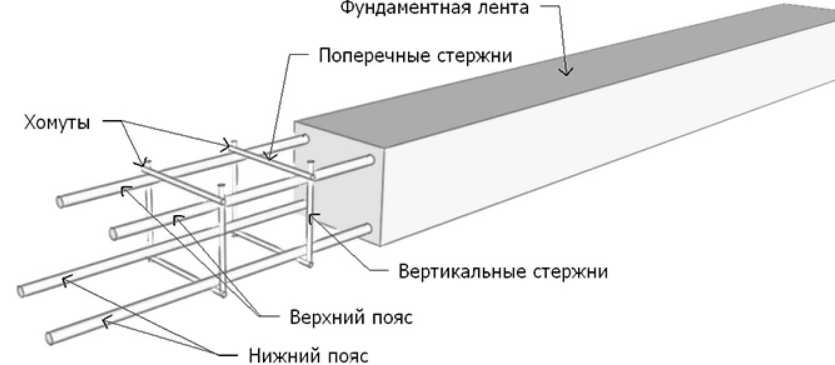

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

  1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
  2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
  3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
  4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
  5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.


Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов


На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

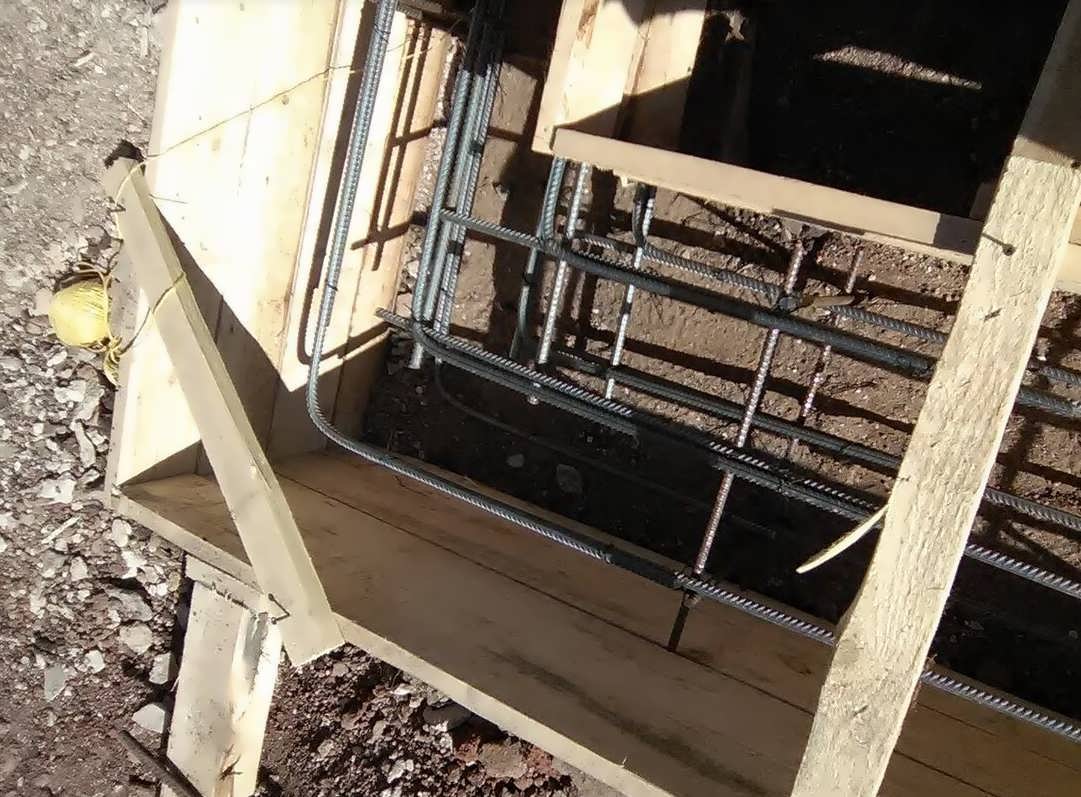

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

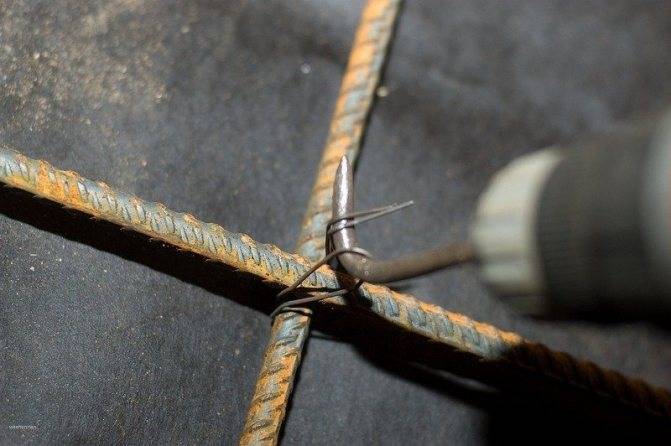

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Проволока для вязки арматурного каркаса

Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.

Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР

Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:

  • По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
  • По точности изготовления. Так, проволока может быть повышенной точности или обычной.
  • По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
  • Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.

В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:

  • Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
  • У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):

— 590÷1270 для диаметра 1,0÷2,5мм;

— 690÷1370 для диаметра менее 1,0 мм.

Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:

— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;

— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;

— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?

Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.

Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.

Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.

Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.

Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.

Какая арматура нужна

Чтобы ответить на вопрос, из какой арматуры делать фундамент, нужно обратиться к нормативным документам.

В них приводится довольно много правил расчета, разобраться в которых в полном объеме может только специалист-строитель. Но прежде всего, все армирующие элементы фундамента делят на 3 группы:

  • Горизонтально лежащие «по ходу» фундамента прутья. Это рабочие прутки, именно на них будет ложиться основная нагрузка.
  • Горизонтальные поперечные прутки.
  • Вертикальные прутки.

Две последние группы объединяют рабочие арматурные элементы в единую систему. Они также называются конструктивными элементами, или хомутами.

Есть и еще несколько ограничений:

При соблюдении всех требований к качеству арматуры можно добиться высокой прочности железобетонной ленты. Тогда фундамент будет успешно противостоять всем нагрузкам на протяжение долгих лет.

Расчет арматуры ленточного фундамента с примером

Вводные данные:

  • длина ленточного фундамента – 20 м;
  • ширина – 40 см;
  • высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

  1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
  2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

  • «π» — это Архимедово число, равное 3,14,
  • D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

  • у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
  • у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Альтернативная арматура

Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения. Одним из них вполне могла бы стать арматура из стекловолокна

Одним из них вполне могла бы стать арматура из стекловолокна.

У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.

Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.

Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

  • Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
  • Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
  • На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
  • Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.
  • Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
  • Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
  • Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Нюансы выполнения работ

Как вязать каркас из арматуры для фундамента, нам известно. Теперь изучим некоторые особенности, с которыми придется столкнуться в выполнении данного вида работ. Обладая определенными секретами, вы легко справитесь с поставленной задачей и даже минимизируете расход строительного материала.

Приведем несколько основных правил:

  • армировать необходимо всю площадь фундаментной основы;
  • запрещается оголять арматурные кромки, иначе металл начнет подвергаться разрушениям;
  • точки, в которых соединяются металлические прутья. Соединять с помощью сварочного аппарата строго запрещается;
  • арматурный каркас формируется из нескольких видов материала. Продольно расположенные элементы могут быть в диаметре двенадцать миллиметров, иметь рифленую поверхность. Для поперечных и вертикальных прутков разрешается использовать гладкую арматуру и брать меньший диаметр;

  • определяясь в выборе стального материала, уточните предполагаемые нагрузочные воздействия на бетонное основание, изучите структурное строение почвы, климатические особенности региона;
  • каркасное основание готовится изначально на поверхности, потом опускается в опалубочную конструкцию на подставки.

При отсутствии технических возможностей для расчета зон, наиболее вероятных для деформирования, рекомендуется по всей площади фундаментной конструкции установить три продольных ряда стальных прутьев, соединяя их вязальной проволокой.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

  • 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
  • 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
  • 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
  • 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

  • Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
  • Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Расчет арматуры для фундамента

Достоверная информация, предложенная вашему вниманию в данной статье, поможет вам легко провести вычисления: определить диаметр и метраж железного прута, выбрать схему вязания каркаса или решётки, не прибегая к платным услугам предприимчивых специалистов.

Металлопрокат, который применяют при сооружении железобетонных конструкций, выполняет важнейшие функции по обеспечению долговечности и безопасности. Правильно сочетая рифленый и гладкий стержень, строители устраивают прочный остов, который впоследствии возьмет на себя большую часть нагрузок, и предотвратит образование деформаций — прогибов, осыпания и растрескивания бетона.

Существуют различные методики, позволяющие быстро и довольно точно определить, сколько нужно арматуры на фундамент как путем профессионального подхода, так и «на глазок», основываясь на опыте мастеров

Прежде чем освоить их с целью снижения затрат, следует уделить внимание качеству закупаемого материала — его сорту, марке стали, толщине, массе и виду поверхности (рифленой или гладкой). . Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:

Выбор следует основывать на требованиях ГОСТ 5781—2003, согласно которому отечественная промышленность производит 5 классов профильных металлических изделий:

  • I и II — это гладкий металлический прокат, поставляемый в мотках или стержнях с d от 10; 12; 16 до 40 mm.

  • III — это пруток с рифлением различной глубины и модификации. Данная категория маркируется, как А III, ассортимент поставляется с различной толщиной сечения.

  • IV и V присваивают металлоизделиям, способным выдерживать наивысшие перегрузки, которые свойственны высоткам и объектам недвижимости специального назначения.

На заметку.
