Система автоматической вентиляции теплицы своими руками

Как сделать термопривод для теплиц из амортизатора своими руками

Сделать автоматику для термопривода теплиц своими руками из старых автомобильных деталей несложно. Для работы используют пневмоцилиндр для задних дверей и гидробак. Перед тем как приступить к выполнению работ, внимательно изучают схему устройства автоматического проветривания и готовят необходимые инструменты и материал.


Гидроцилиндр от автомобильного амортизатора открывает не только форточку теплицы, но и тяжелые оконные рамы

Для работы готовят слесарный инструмент, эпоксидный клей, емкость и шток для гидроцилиндра.

Пошаговые рекомендации по изготовлению термопривода:

  1. На донце пневмоцилиндра высверливают отверстие 9 мм при помощи дрели и сверла по металлу.
  2. Извлекают поршень. Полость обезжиривают техническим спиртом.
  3. Поршень обмакивают в масло, чтобы поместить его в цилиндр. Выставляют его на отметку 350 мм от днища.
  4. Полученную деталь зажимают тисками, чтобы донце было размещено вверх. Через отверстие заливают эпоксидный клей, разведенный по инструкции производителя. Смола создает пробку. Поршень не сможет приклеиться, т. к. предварительно нанесена смазка.
  5. Через 1-2 суток, когда смола затвердеет, поршень вынимают. Эпоксидную пробку просверливают 9 мм в том же месте, что и донце. Болтом М 10 нарезают резьбу.
  6. Ввинчивают гайку при помощи вышеуказанного болта.
  7. В верхнюю часть помещают гидроцилиндр. Проверяют, как он двигается внутри.

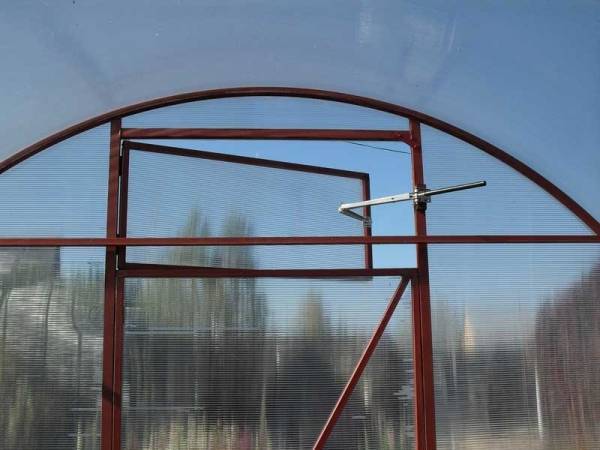

  8. Готовый термопривод фиксируют под форточкой теплицы. Выставляют длину штока, чтобы проем был максимальным.
  9. При необходимости длину штока укорачивают. Нижнюю часть детали крепят к каркасу теплицы.


Трубный резервуар крепят над грядкой, в дальнейшем дачники привязывают к нему шнур для удержания растения

Как работает автоматический проветриватель теплиц

Форточки в теплице должны находиться наверху конструкции, проемы расположены на расстоянии 23 от основания теплицы. Следуя таким правилам, можно добиться идеального проветривания. Количество форточек зависит от климата, где находится теплица, а также от влажности воздуха. Чем теплее и влажнее, тем больше форточек потребуется сделать в теплице, чаще всего их 3-5, но может быть и больше, если и сама теплица больших размеров.

Помимо расположения форточек наверху конструкции, можно установить их рядом с дверьми. Плюсы этого способа следующие: проветриватель позволяет предотвратить появление сквозняков; не будет происходить захлопывание во время сильных порывов ветра; возможность достичь равномерного распределения воздушных потоков. Своими руками можно построить как теплицу, так и автоматические устройства для открывания форточек и проветривания. Если же теплица установлена, но проветриватели отсутствуют, то можно купить их или сделать самостоятельно.

Форточки в теплицы обеспечивают ее проветривание

В настоящее время на рынке представлены следующие популярные автопроветриватели:

  • Open planet;
  • Listthreads;
  • Forum;
  • Arduino;
  • Уфопар усиленный.

Инструкция как установить термопривод?

Установить данное устройство в теплицу довольно просто, для этого нужно следовать пошаговой инструкции:

  1. Прежде всего, следует проверить, как открывается и закрывается форточка, окно или дверь. Створки должны проворачиваться на петлях без каких-либо усилий.
  2. Наметить с помощью маркера место, где будет установлен кронштейн. Он должен крепиться так, чтобы шток в одной из деталей термопривода мог двигаться на 8-10 см. Далее просверлить отверстие и закрепить его с помощью двух саморезов.
  3. Взять другие кронштейны (2 шт.) и установить на дверной проем и стенку теплицы таким образом, чтобы при полном открывании форточки расстояние между опорными центрами устройства составляло не менее 44 см. Один из кронштейнов (для термопривода) крепится на стене, второй (для газовой пружины) — на раме.
  4. Надеть фиксаторы на газовую пружину и на сам термопривод.
  5. Термопривод — эта деталь, которая длиннее других. Взять устройство и монтировать его на стороне теплицы, что противоположной открываемому проему.
  6. На кронштейнах имеются шаровые опоры, на которые надеваются фиксаторы, имеющиеся на концах газовой пружины и термопривода. Эти детали, установленные на краях частей устройства, закрепить на кронштейне, установленном на форточке ранее.
  7. Проверить работоспособность устройства, после чего можно его использовать.

Если понадобится демонтировать прибор (на зиму), то нужно на 2-3 мм приподнять стопорную пружинку на фиксаторе.

Установка вентиляторов в теплицах

Для обеспечения постоянной циркуляции возду­ха в помещении теплицы устанавливаются венти­ляторы. Их мощность должна соответствовать раз­мерам сооружения. Например, в теплице объемом 40 м3 вентилятор за 1 час должен перегонять 800 м3 воздуха, то есть осуществлять перемешивание воз­духа в теплице 20 раз в час. Если вы установите бо­лее мощное устройство со встроенным регулятором скорости вращения, у вас появится возможность изменять его мощность в зависимости от склады­вающихся условий.

В небольших теплицах целесообразно размещать вентиляторы на одной торцовой стороне, а в более крупных сооружениях — на обеих торцовых или боковых стенах, причем на небольшом расстоянии друг от друга. Их лопасти должны быть ориенти­рованы параллельно плоскости стены, заподлицо к ней. Вместо стекла установите в стене жалюзи, чтобы они закрывали вентиляционные отверстия при выключенных вентиляторах. При их включе­нии жалюзи будут принимать горизонтальное по­ложение под воздействием потока воздуха. Таким же образом следует устанавливать и приточные вен­тиляторы. Контролировать работу таких устройств удобно с помощью специального термодатчика, к ко­торому они подключаются.

Чем меньше размер вентилятора, тем выше нуж­но его устанавливать над уровнем пола сооружения. В небольших теплицах единственный вентилятор лучше всего устанавливать над дверью. В промыш­ленных теплицах размеры таких устройств превы­шают 1,2 м. Размещаются они на различной высо­те в зависимости от того, какие культуры растут в теплице.

Основная функция вентиляторов заключается в обеспечении циркуляции воздуха в теплице. При этом происходит равномерное распределение теп­лого воздуха от работающих систем отопления. Однако в неотапливаемых теплицах вентилятор тоже необходим. С его помощью поддерживает­ся нормальная для роста и развития растений ат­мосфера.

Вентиляторы на стенах сооружения размещайте в зависимости от их мощности. На противополож­ных им стенах обязательно сделайте приточные вентиляционные отверстия, через которые к ра­ботающему устройству будет подаваться свежий воздух. Можно установить в приточных отвер­стиях жалюзи.

Чтобы воздух, поступающий в теплицу, содер­жал достаточное количество влаги, материал, кото­рый прикрывает приточные отверстия, рекоменду­ется смачивать водой. Для обеспечения свободной циркуляции воздуха в помещении стеллажи с рас­тениями устанавливайте на некотором расстоянии от стен.

В отдельных местах теплицы может скапливать­ся холодный воздух. Обнаружить их можно с по­мощью обычного термометра. Устанавливая его в раз­личных местах сооружения, измеряйте минимальные ночные температуры. При этом температура окружа­ющего воздуха должна оставаться постоянной. Удоб­нее использовать для этого сразу несколько термо­метров, которые вывешиваются по всему периметру теплицы.

Типы систем автоматической вентиляции

Если тепло обеспечивается благодаря  устройству теплицы, то свежий воздух попадает только с помощью проветривания.

Все, существующие сегодня устройства для вентиляции теплиц в автоматическом режиме выделены в две группы:

  • Автономные устройства, полностью независимые.
  • Автоматизированные системы, зависимые от энергии.

Преимущества и недостатки зависимых от энергии систем для вентилирования теплиц:

Преимущества
Недостатки
Благодаря высокой мощности, можно устанавливать даже в теплицах с большой площадью.
В случае непредвиденного сбоя в электричестве, растения могут погибнуть

Требуется оснащение системы дополнительным источником питания.
Специальные датчики регулируют проветривание теплиц в строго определенное время.
Если из строя выходит одна деталь, приходится осуществлять ремонт целого блока.
Такая система действует на высоком уровне и очень компактна, что важно для тех, кто стремится экономить пространство в теплицах.
Электропитание требует больших денежных затрат.. Другой тип устройств – полностью независимых от питания, практически не имеет недостатков, но его установка происходит труднее

Требуется закрепление специальных гидроцилиндров (см. Гидроцилиндр для теплицы) или биметаллических пластин, которые позволят открываться форточкам и фрамугам

Другой тип устройств – полностью независимых от питания, практически не имеет недостатков, но его установка происходит труднее. Требуется закрепление специальных гидроцилиндров (см. Гидроцилиндр для теплицы) или биметаллических пластин, которые позволят открываться форточкам и фрамугам.

Обустройство различных видов вентиляционных систем

Какие вышеперечисленные типы вентиляционных систем можно обустроить в конкретной теплице, с какими нюансами стоит считаться, и что стоит знать о вентилировании в различное время года?

Поликарбонатные теплицы

Обычно такие постройки продаются в готовом виде, и на местности их попросту нужно собрать. Стены и потолки парника из поликарбоната уже имеют готовые окна для проветривания. Их можно открывать вручную для проветривания, но если теплица большая по размеру, лучше ее автоматизировать с установкой одной из известных систем.

Какой лучше тип автоматики смонтировать: электрический, гидравлический или биметаллический, зависит от габаритов парника.

Наиболее эффективным будет установка вентиляционных каналов с принудительной вытяжкой электрическими вентиляторами. Но стоит руководствоваться главными правилами:

  • Смонтировать достаточное для размеров помещения количество вентиляторов.
  • Обеспечить полноценный приток свежего воздуха.
  • Продумать работу системы вентиляции поликарбонатных теплиц в разные сезоны года (особенно в морозные зимы).

Вентиляция в зимних теплицах

Устанавливая вентиляционные системы в теплицах, рассчитанных на зиму в холодных регионах, стоит задуматься о том, чтобы культуры не попали под морозный воздух.

  • Монтируя электрическое принудительное проветривание, устанавливают период подачи воздуха на непродолжительное время, до 5 минут.
  • В помещении нужно установить вентиляторы, которые будут разгонять поданный холодный воздух по всему помещению, тогда растения под вентиляционным каналом не будут подвергаться заморозке. Монтаж минимум двух установок (одна под потолком, вторая на торцевой стене) будет смешивать теплые и холодные массы, не давая им застаиваться в отдельных точках пространства.
  • Стоит учесть, что вентиляторам придется работать во влажной среде постоянно, а значит, нужны устройства с защитой от влаги.
  • Количество установок принудительного вентилирования нужно рассчитывать исходя их общего объема помещения. Обычно производитель указывает в паспорте к устройству, какой объем он может переработать. Обычно вполне достаточно чтобы воздухообмен составлял около 20% всего пространства.
  • Терморегулятор имеет свой диапазон температур, обычно этот показатель составляет 25-30 градусов.
  • Гидравлические и биметаллические системы не подходят для работы в зимних парниках, так как они очень долго (минимум 20-30 минут) реагируют на изменение температуры воздуха, что станет губительным для выращиваемых культур.

https://youtube.com/watch?v=NjKN8qkg5HU

Проветривание небольших теплиц

В небольших по объему парниках можно обустроить вентиляцию с ручным приводом, так как обычно количество открываемых проемов не превышает нескольких штук. Как вариант, установить лебедку с возможностью подъема всех окон или панелей для подачи свежего воздуха.

Но, можно обустроить и электрическое принудительное проветривание с небольшими по мощности вентиляторами.

Также хорошим решением станет установка гидравлического привода, или вентиляции с автоматическим управлением на биметаллическом принципе.

Промышленные теплицы

Обычно это помещения с большой площадью. Для вентилирования таких больших объемов воздуха, его подачу организовывают через проемы расположенные сверху в перекрытии или верхние ограждения. Количество проемов и их площадь составляют 25 % от всей поверхности кровли.

Управление системой осуществляется в автоматическом режиме за счет терморегуляторов. Также возможно открывание/закрывание всех створок нажатием одной кнопки, через редуктор происходит отпирание всех створок сразу.

Теплицы для огурцов

Огурцы очень капризная культура, и не переносит сквозняки. При наличии такого интенсивного проветривания, почва будет пересушенной, а удаление углекислого газа скажется на развитии женских соцветий.

Однако и движение воздуха также нужно для опыления цветов культуры, иначе урожай будет скудным.

Важно учесть все эти моменты и выбрать электрическое проветривание с маломощными вентиляторами, и с рекуперацией воздушной массы (перемешивания)

Вентилирование в теплицах Митлайдера

Особенность таких построек в том, что один скат находиться над другим на высоте 450 мм.

Проемы для вентилирования воздуха располагают именно на продольной стенке между обоими скатами крыши.

Здесь возможна установка как ручного регулирования проветривания, так и монтаж автоматических систем с наиболее подходящим приводом (электро- гидравлики и прочих).

Производители

Теперь сделаем небольшой обзор продукции для проветривания парников от различных компаний. В продаже на сегодняшний день представлен целый ряд автоматических устройств, которые работают по различным принципам, упомянутым выше. Любую модель, которая будет описана, довольно просто установить и самому. Но если речь идет об электрических решениях, то все-таки лучше будет обратиться к специалисту.

«Дуся Сан»

Итак, первый вариант, о котором хочется сказать – «Дуся Сан». Этот вариант использует термический цилиндр, работающий по гидравлическому принципу. Работает такая модель при температуре не более пятидесяти градусов. Масса самой большой форточки, которую может открыть это устройство, составляет семь килограммов. Автомат продается в полной комплектации, в дополнение к нему идет инструкция по монтажу.

Установку можно выполнить в различных теплицах. Главное, чтобы форточка четко работала как на закрытие, так и на открытие. Открывателю не требуются батарейки или подключение к электричеству. Проветриватель в этом случае можно легко настроить на открытие форточки в необходимом температурном диапазоне. Если температура повышается до показателя в 30 градусов, то форточка распахивается до конца.

«Сезам-М-2015»

Еще один интересный вариант имеет название «Сезам-М-2015». Главным элементом этой системы является гидроцилиндр, заполненный маслом. Эта модель применяется в широком диапазоне температур, ее можно легко настроить. Масса изделия составляет всего один килограмм, но этого хватает, чтобы терморегулятор легко открывал тяжелые форточки габаритных размеров и двери. Чтобы избежать ложного срабатывания системы от перегрева, можно защитить ее, установив специальные зонты со стороны улицы.

«Термопривод»

Следующая модель – «Термопривод». Эта разработка отечественного производителя из Красноярска может открыть форточку или дверь массой до двадцати килограммов. Но лучше использовать ее на оконных и дверных конструкциях массой до десяти килограммов. Наибольший угол открытия составляет 45 градусов.

Такая конструкция работает с использованием термического цилиндра гидравлического типа. Изготовитель дает двадцатилетнюю гарантию на свою продукцию. Осуществить монтаж такой системы собственноручно довольно просто – в инструкции есть подобная схема установки этой модели.

Open Planet

Еще одно решение, о котором хочется рассказать, имеет название Open Planet. Производитель гарантирует, что это приспособление создает в тепличном помещении идеальный микроклимат для культивирования растений. Благодаря ему температуру в парнике можно регулировать в диапазоне от 15 до 25 градусов.

Эта модель имеет усиление конструкции при помощи двух пружин, что дает возможность применять ее не только на форточках, но и на дверях. Изготавливается автопроветриватель из нержавеющей стали. Но на холодное время года его лучше демонтировать, чтобы цилиндр не деформировался.

Проветривание теплиц: как самостоятельно автоматизировать вентиляцию?

Умная теплица со всеми автоматическими системами – мечта любого дачника. Ведь тепличные растения очень нежные, и любой сквозняк или перегрев может не только остановить их рост, но даже погубить

Вот почему так важно вовремя открывать форточку в знойный летний день – иначе с такой любовью выращенные саженцы попросту сварятся. Так, например, те же помидоры очень привередливы к температурному режиму, уже при +32 °С соцветия перестают завязываться в плоды

А при температуре +40 °С почти все тепличные растения и вовсе начинают гибнуть. И все это не говоря уже о грибках и губительных для тепличных жителей микроорганизмов, которые очень любят повышенную влажность и горячий застоявшийся воздух. Для этого и нужна в особенно жаркие летние дни периодически открывающая форточка наружу – чтобы поступал более свежий воздух и немного охлаждал теплицу изнутри.

Создание системы для вентиляции своими руками

Автоматическая система вентиляции.

Для того чтобы создать механизм, приводящий в действие элементы системы, необходимо иметь:

  • Привод.
  • Листы небольшого размера, из металла.
  • Цилиндр для воды.

Механизм с гидравлическим цилиндром

Принцип работы прост – устройство приводится в действие за счет расширения жидкости, набранной в цилиндр, под воздействием лучей солнца.

При повышении температуры, давление воздуха способствует вытеснению жидкости из одного цилиндра в другой. При этом в одной емкости вес становится существенно меньше, и фармуга открывается. Как только температура падает, фармуга закрывается.

Металлические пластины

Металлические пластины хорошо расширяются при высокой температуре.

Когда это происходит, она, расширяясь, сильно выгибается, и при этом приводит в движение форточку в теплице:

  • Чтобы соорудить механизм, потребуются полосы из металла и дюймовая доска.
  • Следует учитывать, что данный способ подходит только для открытия небольших форточек.
  • Между металлической пластиной и доской нужно вставить брусок. Все это тщательно закрепляется в самом низу теплицы.

Пневматический привод

Открытие форточки будет происходить при расширении в приводе нагретого воздуха.

Чтобы изготовить механизм, потребуется:

  • Поршень с пенопластовым штоком.
  • Резиновый шланг.
  • Сосуд для воздуха, желательно из металла.
  • 20 – сантиметровый цилиндр.
  • Шкив.
  • Прочный шнур.
  • Деревянное коромысло.
  • Шарик, сделанный из пластизоли.

Автоматическое проветривание теплиц своими руками на пневматическом приводе сделать не сложно:

  • Нужно лишь проследить, за тем, чтобы в верхней части цилиндра была закреплена направляющая для штока.
  • В дне проделывается отверстие, через которое протягивается шланг.
  • Механизм начинает работать, когда надувается шарик.
  • Он поднимает шток и поршень, что вызывает натягивание шланга. Когда температура падает, шарик сжимается.
  • Существует также несколько нестандартных способов создания автоматической системы проветривания теплиц.

Система проветривания из сподручных материалов

Как сделать самостоятельно автоматическое проветривание.

Чтобы собрать автоматический механизм потребуются детали:

  • Крышка для банки, используемая при закрутке овощей.
  • Крышка из полиэтилена.
  • Трубка из меди или латуни, около 3 см.
  • Трубка от капельницы, 10 см.
  • Деревянный брусок, отмеряется по форме форточки.
  • Гвозди – 2 шт.
  • Проволока, на которую можно подвесить банки.
  • Средство для пайки – герметик.

Система проветривания из банок создается по несложной инструкции:

  • В большой стеклянный баллон, вместимостью 3 литра, нужно залить 0,8 литра воды. После этого баллон закатывается крышкой. В ней проделывается отверстие, по размерам подходящее для трубки из латуни;
  • После этого отверстие необходимо запаять герметиком;
  • В крышке из полиэтилена проделывается такое же отверстие, только вставляется пластиковая трубка, и также запаивается.
  • После этого банки размещаются в теплице. К раме теплицы приделывается брус, выступающий в роли противовеса.

Другой необычный метод проветривания основан также на использовании энергии тепла.
