Назначение искусственного освещения – создать благоприятные условия видимости, сохранить хорошее самочувствие человека и уменьшить утомляемость глаз. Для выполнения всех этих условий необходимо учитывать все требования действующих нормативных документов.

Качество электрического освещения офисных и жилых зданий существенно влияет на работоспособность и самочувствие живущих и работающих в них людей. От освещения зависит здоровье зрения, продуктивность и качество работы

Именно поэтому так важно правильно спроектировать систему электрического освещения, подобрать нужное светотехническое оборудование, распределить источники света по типу и местоположению, а также обеспечить их корректную работу. Профессиональное проектирование и монтаж систем электроосвещения – залог комфортной атмосферы для работы и отдыха. Искусственное освещение подразделяется на рабочее, аварийное, охранное и дежурное

Аварийное освещение может быть освещением безопасности и эвакуационным

Искусственное освещение подразделяется на рабочее, аварийное, охранное и дежурное. Аварийное освещение может быть освещением безопасности и эвакуационным.

Рабочим называется освещение, которое обеспечивает нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий.

Рабочее освещение выполняется для всех помещений зданий, а также участков открытых пространств, предназначенных для работы, прохода людей и движения транспорта. Для помещений, имеющих зоны с разными условиями естественного освещения и различными режимами работы должно предусматриваться раздельное управление освещением таких зон.

Нормируемые характеристики освещения в помещениях, снаружи зданий могут обеспечиваться как светильниками рабочего освещения, так и совместным действием с ними светильников освещения безопасности и (или) эвакуационного освещения. При необходимости часть светильников рабочего или аварийного освещения может использоваться для дежурного освещения.

Освещением безопасности называется освещение для продолжения работы при аварийном отключении рабочего освещения. Такой вид освещения предусматривается в случаях, если отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать: взрыв, пожар, отравление людей; длительное нарушение технологического процесса; нарушение работы ответственных объектов, таких как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, в которых недопустимо прекращение работ и т.п.

Эвакуационным называется освещение для эвакуации людей из помещений при аварийном отключении рабочего освещения. Эвакуационное освещение предусматривается  на путях эвакуации людей из помещения.

Осветительные приборы эвакуационного освещения и освещения безопасности предусматриваются горящими, включенными одновременно с осветительными приборами рабочего освещения, и не горящими, автоматически включаемыми при прекращении питания рабочего освещения.

Охранное освещение, при отсутствии специальных технических средств охраны, должно предусматриваться вдоль границ территорий, охраняемых в ночное время. И оно должно создавать освещенность не менее 0,5 лк на уровне земли.

При использовании для охраны специальных технических средств освещенность принимается по заданию на проектирование охранного освещения.

Дежурным освещением называется освещение в нерабочее время. Область применения, величины освещенности, равномерность и требования к качеству для дежурного освещения не нормируются.

Также немаловажным с точки зрения дизайна и стиля является фасадное освещение зданий и парковое электроосвещение.

Требования к электроосвещению жилых и общественных знаний диктуется действующими нормативными документами, такими как — Правила устройства электроустановок  (ПУЭ), ДБН В.2.5-28-2006 «Естественное и искуственное освещение»

Оставить комментарий или два

Основные требования к проектированию

Проектирование любой системы экстренной подсветки требует использование информации, приведенной в ПУЭ. При этом схема аварийного освещения, которая должна получиться в ходе проектирования, будет зависеть от следующих параметров:

  • тип помещения;
  • его габариты;
  • требования ПУЭ;
  • как проводилась прокладка проводки;
  • сложность выполняемых видов работ, а также их опасность;
  • какая методика будет выбрана для проверки системой экстренного освещения;
  • какое управление аварийным освещением будет организовано (ручное, с помощью дистанционного пульта и т.д.)
  • тип светильников и источников света (например, с мощностью в 12 вольт);

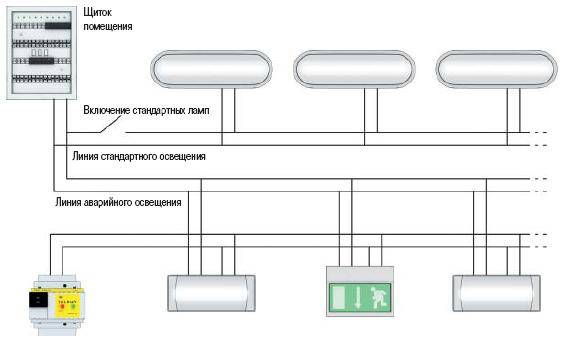

Вариант схемы аварийной подсветки

Проектирование системы рабочего и экстренного освещения должно всегда опираться на следующие требования ПУЭ:

  • возможна совместная прокладка проводов и оборудования для аварийной системы;
  • прокладка проводки должна выполнять по всем нормам электромонтажных работ;
  • нужно использовать только белый свет. Оптимальным решением будут светильники с мощностью в 12 вольт;
  • устройство системы (особенно светильники) должно подключаться от отдельной сети. Причем оно не должно зависеть от рабочей подсветки;
  • под каждый вариант следует подбирать свои осветительные приборы (на 12 вольт), дающие белый свет;
  • уровень освещенности, который создает белый свет, идущий от светильников, должен отвечать не только требованиям ПУЭ, но и нормам СНиП.

Кроме этого проектирование (прокладка проводов и т.д.) должно опираться на следующие моменты:

  • архитектурные особенности здания;
  • проектная документация здания. Это позволит определить наиболее оптимальные места для размещения светильников;

Светильник для аварийной подсветки

срок эксплуатации осветительных установок, а также их питание.

Все это необходимо знать в ситуации, когда проектируется совместная система рабочего и экстренного светового обеспечения

При этом нюансам создания такой подсветки нужно уделять пристальное внимание, если она будет организовываться своими руками

Аварийные светодиодные светильники, принцип работы.

В этой статье рассмотрим работу светодиодного светильника с аккумуляторной батареей, которая может быть внутри светильника, так и как внешний носитель, а также с низковольтным питанием от сети переменного или постоянного тока. Речь пойдет об аварийном светильнике. Это автономный световой прибор, который существенно упрощает рабочий процесс или бытовые условия дома, если у вас неожиданно отключат электроэнергию или будет внештатная ситуация как пожар или наводнение. Применяются практически в любых сферах жизнедеятельности человека, на производстве, складах, для работы сотрудников МЧС, специальной техники, в медицинских и образовательных учреждениях и многое другое. Светильник можно устанавливать на любые поверхности как потолок, стена, а также на круглую или квадратную трубу, если освещение будет уличным.

Какое преимущество светильника с аккумуляторной батареей?

Он может работать как при включении в сеть электропитания от 220 Вольт, так и без нее. Главным компонентом является встроенный аккумулятор, который заряжается при питании прибора от общих сетей, и работает в течении нескольких часов, если нет подачи электричества. Аккумулятор должен мощным и надежным. т.к. от него зависит работа всего светильника при отсутствия напряжения в сети. Многие производители предлагают под названием аварийные светодиодные светильники изделия, имеющие тонкий и компактный корпус и малый вес. Ответ очевиден — там маломощная батарея, работы которой хватит на непродолжительное время, а ресурса аккумулятора хватит на несколько лет, не рекомендуем покупать такую продукцию, особенно в дешевом сегменте.

Аварийные светильники со встроенным аккумулятором обычно используют в помещениях и на объектах, где есть опасность возникновения пожара, наличие взрывоопасных смесей или газов, где есть опасность получения травм или угроза жизни человека и и в других внештатных ситуациях. Обычно светильники устанавливается на путях эвакуации персонала в виде источника света или с обозначением выхода и других инструкций, обозначаются на схеме помещения специальным значком

Обратите внимание, что на специальных автомашинах государственных служб (пожарные, скорая, МЧС, ГИБДД, МВД) находятся проблесковые маячки, которые как раз работают по принципу аварийного светильника

Еще одна разновидность аккумуляторной батареи находится во внешнем носителе — это блок аварийного питания (БАП), который подключается к светильнику и дает возможность работать светодиодному светильнику при отключении электроэнергии, автономно работает в течении нескольких часов, полная зарядка происходит в течении 44 часов. Выходное напряжение в аварийном режиме 20-130 Вольт. БАП имеет две степени защиты от внешних воздействий IP 40 и IP 67, первая для сухих помещений, вторая для уличного или промышленного освещения, а также для взрывозащищенного и низковольтного оборудования.

Второй распространенный вид аварийного светильника — это комбинация светодиодного светильника с низковольтным питанием, работающего от переменного или постоянного тока. И подключенного к нему внешнего аккумулятора, генератора, солнечной батареи и любого другого накопителя электрической энергии. Такие изделия мы можем очень часто встретить на дорогах общественного пользования в качестве автономных светофоров, освещение пешеходных переходов и любых мест скопления людей, где отсутствует или есть дефицит электроэнергии. Также такие светильники используются в переносных мачтах освещения для работы на стройках и различных объектах инфраструктуры, а также в специальной технике как автомашины специального назначения, железнодорожных вагонов, автономных станций, АЗС и многих других автоматизированных систем безопасности.

Аварийные светодиодные светильники являются важным звеном в обеспечении безопасности труда и жизнедеятельности человека, сохраняет жизнь и здоровье человека. Повышает уровень надежности любого предприятия, а также конкурентные преимущества. Рекомендуем устанавливать аварийное оборудование на всех возможных проблемных местах, тщательно продумывать риски эксплуатации. Ресурс эксплуатации аварийного оборудования составляет от 5 лет.

На нашем сайт Вы можете приобрести следующее аварийное оборудование:

  • светильник ЖКХ с аккумулятором (компактные и бюджетные);
  • блок аварийного питания (БАП) (подходят для работы ко всем светильникам);
  • низковольтные светильники (работают от сети переменного и постоянного тока).

Каталог светильников ФОКУС

Задачи аварийного освещения и особенности его проектирования

Примеры аварийной подсветки и освещения

При исчезновении электрического питания на объектах промышленного и гражданского назначения и возникновении форс-мажорных обстоятельств включается освещение, называемое аварийным. Его назначение – обеспечить эвакуацию людей, поддержать технологический процесс изготовления продукции или выполнение других функций, связанных с отсутствием электричества или в случае возникновения пожара. Аварийное освещение является обязательной частью проекта строительства и реконструкции объектов. Для обеспечения аварийного освещения предусматривают автономную систему питания, которая может различаться способом включения. Управление аварийным освещением может осуществляться 3 способами:

  1. вручную;
  2. при срабатывании сигнализации;
  3. в автоматическом режиме.

Проект аварийного освещения должен выполняться специализированной организацией или частным предпринимателем, которые имеют лицензию и все необходимые разрешения на право проведения таких работ. Расчет аварийного освещения требует специфических знаний не только в области электротехники, но и знаний рынка осветительной продукции, норм освещенности помещений разного назначения, а также способы монтажа, чтобы обеспечить действительно работоспособную автономную систему освещения в случае наступления форс-мажорных обстоятельств. Проект проходит специальную экспертизу и согласования в соответствующих органах.

Схема управления аварийным освещением

Эвакуационное освещение или подсветка устанавливается и в частных домах, квартирах или коттеджах, особенно если объект оснащен системой умный дом. Без него такой объект не будет считаться безопасным для людей.

Внутреннее освещение – нормы освещенности.

Для комфортного зрительного восприятия окружающей среды, человеку требуется определенная освещенность объекта, особенно это необходимо при выполнении работ определенного класса точности. Для того чтобы правильно спроектировать внутреннее электроосвещение, будь то производственный цех, офис, школьный класс или квартира разработаны нормы освещенности. То есть отноение величины светового потока к площади, на которую он падает. Измеряется такое отношение в Люксах (Лк или Lx). Основные нормы приведены в таблицах 4.1, 4,2 и Л.1 СП 52.13330.2016.

Как правильно рассчитать освещенность и количество осветительных приборов мы рассказывали в одной из предыдущих публикаций.

Устройство сети аварийного освещения

Следующим важным вопросом является устройство сети. Ведь аварийное и рабочее освещение должны конструктивно дополнять друг друга. И при аварийных ситуациях на одной из сетей освещения это не отражалось на работоспособности второй.

Питание сетей аварийного освещения

Прежде всего рассмотрим вопрос питания сетей аварийного освещения. Ведь от него напрямую зависит не только цена проекта, но условия по их монтажу. И здесь для нас есть несколько возможных вариантов реализации.

Сети аварийного освещения должны питания от автономного источника питания, не зависящего от рабочего освещения. Для этого применяются резервные лини электроснабжения, дизельные или бензиновые генераторы с автоматической системой запуска, аккумуляторные батареи. Причем последние могут применяться как для питания всей аварийной сети в целом, так и для питания отдельных светильников.

Питание аварийного освещения от резервной электросети

  • Давайте рассмотрим каждый из этих вариантов отдельно. Первым из них является наличие отдельного питания от сети переменного тока. Но такое резервное питание электроснабжающие компании обычно предоставляют только потребителям 1 или 2 категории.
  • Вторым возможным вариантом является установка дизельного или бензинового аварийного генератора. Причем обязательным условием является его автозапуск при исчезновении рабочего напряжения, как на видео.
  • При небольшом количестве светильников в помещении достаточно часто применяются устройства с аккумуляторами. Они представляют собой единый блок, который содержит сам светильник, аккумулятор, блок контроля наличия напряжения рабочей сети, коммутационное устройство для отключения светильника от рабочей сети и под зарядное устройство для аккумулятора.
  • Как вы понимаете стоимость таких устройств на порядок выше, но зачастую их применение обходится значительно дешевле чем монтаж и обслуживание полноценной сети постоянного тока.

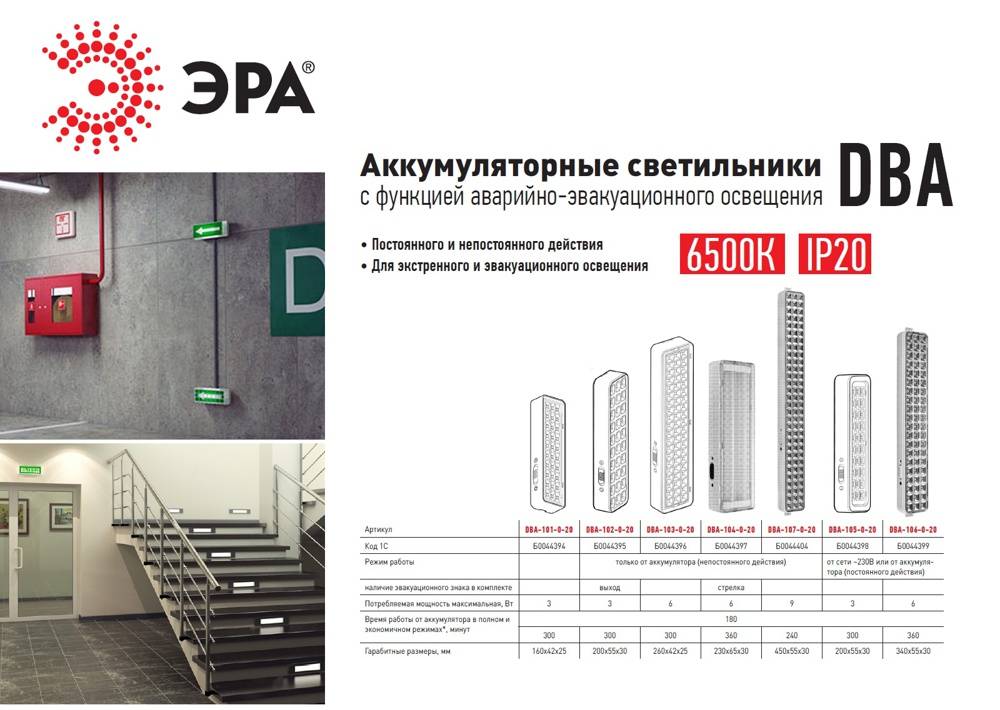

На фото лампы аварийного освещения со встроенным аккумулятором

Полноценная сеть постоянного тока питается от аккумуляторных батарей соответствующей емкости. Такой блок аварийного освещения кроме самой батареи должен иметь под зарядное устройство, независимые распределительные щиты и полностью автономную электрическую сеть.

Требования к сетям аварийного освещения

Теперь давайте поговорим о общих правилах устройства аварийных сетей освещения. Ведь здесь все строго регламентировано начиная от качества светильников, которые должны соответствовать ГОСТ Р МЭК 60598-2-22-99 не только по своим качествам, но и по эксплуатационным испытаниям, и заканчивая требованиями к распределительным щитам.

Итак:

  • Прежде всего то, что касается работы аварийного освещения. Согласно п.7.66 СНиП 23 – 05 – 95 освещение рабочее и аварийное может находится в работе постоянно, а может включаться в работу только в аварийных ситуациях.
  • Если аварийная сеть включается в работу только при исчезновении питания рабочей сети, то должна быть предусмотрена схема и обратного перехода при появлении рабочего напряжения.
  • Если обратный переход не допустим по условиям сети. Например, при питании сети аварийного освещения от сети постоянного тока, либо при несинхронности работы автономного генератора, то в этом случае должна быть предусмотрена механическая блокировка. Она должна обеспечить обратный переход только с перерывом питания.

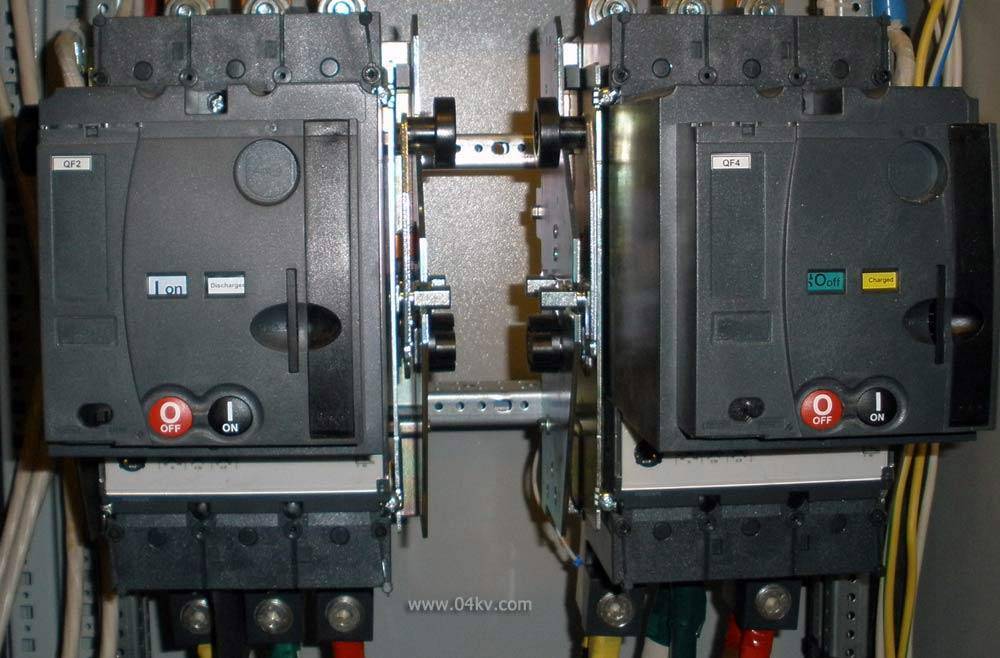

Механическая блокировка между автоматами питания рабочего и аварийного освещения

  • Если применяются светильники со встроенными аккумуляторными батареями, то для них должно быть предусмотрено дистанционное управление. Ведь в случае их питания от рабочей сети, при обычном отключении рабочего освещения может произойти саморазряд батареи. Поэтому должна быть предусмотрена система для подачи напряжения и их подзарядки.
  • Теперь что касается ламп. Для аварийных сетей следует использовать лампы накаливания. Так же допускается использовать люминесцентные и газоразрядные лампы, но только при их быстром повторном загорании и отсутствии стартера. Кроме того, такие лампы разрешается использовать только в помещениях температура в которых не опускается ниже +5⁰С.
  • Согласно ГОСТ Р 50571.5.56-2013 п.560.9.2 к одной линии аварийного освещения запрещается подключать более 20 ламп. При этом их суммарная мощность не должна превышать номинальные параметры защитного устройства более чем на 60%.
  • Щит аварийного освещения должен располагаться в местах удобных для обслуживания, иметь соответствующее обозначение и иметь защиту от теплового воздействия.

Испытания для проверки электросети

Аварийные светильники должны быть снабжены механизмами для проверки их работоспособности

Аварийное освещение не считается действующим, если его не протестировали после монтажа. Особенно это актуально для бытовых самодельных сетей. В условиях эксплуатации поверку проводят внешним осмотром или имитацией неисправности.

Локальный мониторинг предполагает испытание каждого элемента по отдельности через кнопку ручного тестирования. Кроме того, автономный светильник может быть укомплектован интегрированным тестером или аппаратом коммутации с дистанционным испытательным устройством. Правила проведения указаны в инструкции производителя.

Кнопка монтируется на корпусе энергоприёмника, её функция разомкнуть сеть. По реакции прибора можно оценить как быстро он переходит в аварийный режим, переходит ли вообще, яркость освещения, уровень заряда батареи. Способ трудозатратный, не даёт данных о продолжительности свечения.

Центральный мониторинг проводится через дополнительный дата-кабель путём передачи через него телеметрической информации. Это возможно при наличии в приборах встроенного интерфейса для дата-кабеля.

Центральный адресный мониторинг осуществляется автоматически через центральный блок. Он возможен благодаря адресам, которые присвоены каждому светильнику или указателю. Перенос данных осуществляется по линиям электропитания. Различные типы тестов выполняются с необходимой периодичностью. Для получения отчётов от светильников могут применяться протоколы LON, BACnet в системе диспетчеризации здания, RS485 — через интернет.

Классификация светильников аварийного освещения по применению

Все аварийные светильники можно разделить на 3 основные категории:

  • Резервные светильники. Этот тип осветительных приборов предназначен для быстрой и безопасной остановки производственного процесса. Иногда резервные светильники могут быть использованы для продолжения нормальной работы предприятия или общественного заведения. Эти приборы обязательно должны быть установлены в диспетчерских пунктах, в пунктах управления энергетическими и транспортными предприятиями, в операционных, в торгово-развлекательных и деловых центрах большого масштаба, а также в службах спасения и в производственных цехах. То есть такое освещение должно быть во всех помещениях, в которых остановка технологического процесса невозможна или крайне нежелательна.
  • Второй тип – эвакуационные светильники. Они необходимы для проведения безопасной эвакуации людей из общественных мест, производственных помещений или жилых домов при возникновении пожаров или других чрезвычайных ситуаций. Они также позволяют быстро завершить выполняемые работы. Такие светильники обязательно должны быть в тоннелях, на эвакуационных входах, на лестницах, в коридорах. Они необходимы для того, чтобы люди могли ориентироваться в темных помещениях. Обычно такие светильники имеют достаточно тусклый свет.

Третья категория – аварийное освещение опасных зон. Такие приборы необходимы для того, чтобы технологический процесс шел беспрерывно. Светильники для опасных производственных зон, согласно нормативным актам, должны быть установлены в местах работы людей, где отключение приборов и остановка производственного процесса может привести к травме или даже смертельному исходу. Явным примером является производственный цех, в котором работают станки с движущимися элементами, или склад, где работают погрузчики.

Нормативные документы

Необходимость использования, изготовление, технические характеристики, месторасположение световых пожарных извещателей регламентируются несколькими нормативными документами:

  • Форма, размеры светильников; цвет надписей, пиктограмм – ГОСТ 12.4.026-2015.
  • Методики испытаний, технические, в том числе электрические характеристики – ГОСТ Р 53325-2012.
  • Места размещения на объектах защиты – СП 3.13130.2009 о требованиях ПБ к СОУЭ.

Технические требования, методики испытаний индивидуальных пожарных оповещателей, в том числе светового типа, приведены в ГОСТ Р 55149-2012.

Групповые кабельные линии внутреннего освещения.

Основные нормы по устройству групповых кабельных линий освещены в ПУЭ изд.7 глава 6.2. п.п 6.2.4 – 6.2.15. От себя хочу добавить, что для помещений с постоянным пребыванием людей следует применять кабели марки нг-LS (Low Smoke). То есть, с негорючей оболочкой и низким выделением дыма и газа. И еще, сейчас снова разрешили использовать для групповых сетей кабели с алюминиевыми жилами. Однако не стоит забывать, что алюминиевые жилы легко обламываются при малейшем ее надрезе (даже если это просто царапина). Поэтому мы советуем применять кабельно-проводниковую продукцию, выполненную из меди.

Тестирование и проверка

Аварийные светильники должны быть снабжены механизмами для проверки их работоспособности.

Это означает, что любая светоточка или указатель, оборудованные блоком аварийного питания, должны иметь рядом с собой либо кнопку индивидуального тестирования, либо специальный разъем.

В этот разъем может подключаться устройство для эксплуатационного тестирования, в том числе дистанционного. Строгого требования здесь нет. Может быть применено одно из условий.

Вам тем самым оставили право выбора на виды светильников – бюджетный вариант или классом выше.

Главный энергетик должен не реже 1 раза в 2 недели проходить и нажимать эту кнопку теста. Кроме самой проверки еще должен вестись журнал учета таких опробований.

При малом количестве лампочек эта задача вполне выполнима. Но представьте себе большой торговый центр, где могут быть десятки или пару сотен таких светильников или пиктограмм.

В этом случае применяют кнопки или разъемы для группового тестирования. Например такой прибор как Telemando, Telecontrol или их аналоги.

1 of 2

Он подключается по специальной линии и передает сигнал напряжением 12 вольт. Максимальное количество точек, которое к нему можно подсоединить – 35шт.

Благодаря ему вы нажатием одной кнопки переводите все установки в аварийный режим. Но это требует участия двух человек, так как кнопка самоотжимная. Один нажал и держит, другой пошел проверять по цепочке.

Казалось бы зачем так неудобно сделано? Однако все это опять подчинено правилам. В них сказано, что такие устройства должны быть кнопочного или самоотжимного типа, чтобы исключить человеческий фактор.

К примеру, включили вы тест и пошли проверять. А вас в это время отвлекли, вызвали в другое место, или просто вам стало плохо. Про включенную кнопку можно и забыть, а АКБ за это время успеет разрядиться.

В итоге светильники окажутся неработоспособны при реальной аварии.

Проектирование аварийного освещения

Проектирование аварийного освещения

Нужно ли оснащать ваше здание аварийным освещением; и если да – почему? На каких нормативах базируется проектирование аварийного освещения, и насколько сложно (и дорого) смонтировать дополнительные линии в существующем помещении? С этими и многими другими подобными вопросами компании «Энерджи Системз» приходится сталкиваться регулярно, поскольку разработка электропроектов – одно из основных направлений нашей деятельности. Данная статья – это разъяснение касательно норм аварийного освещения, условий его проектирования и монтажа. Мы не будем злоупотреблять терминологией и расскажем о том, чем руководствуемся при разработке электропроектов аварийного освещения.

Обоснование требований, освещения нормы проектирования

Существуют десятки нормативных документов, обосновывающих требования о применении аварийного освещения. Перечислять все эти регламенты, ведомственные приказы, правила и прочее попросту нет смысла – каждая контролирующая инстанция опирается на свои (ведомственные) нормативы.

Например, МЧС обосновывает обязательность проектирования и монтажа аварийного освещения техническим регламентом «О пожарной безопасности»; представители энергонадзора ссылаются на ПУЭ, а когда речь идет о детских учреждениях, эмиссары-инспектора апеллируют к санитарным требованиям.

Проект электроснабжения детского сада

Чтобы определить целесообразность (и обоснованность) применения аварийного освещения, обратимся СП 52.13330.2011.

Итак, аварийное освещение следует предусматривать там, где перебои со штатным освещением могут привести к промышленному или техногенному инциденту, к длительному нарушению технологического цикла или же к нарушению режима работы значимых объектов (например, коммунальных сооружений тепло- и водоснабжения) и детских учреждений (при этом количество детей значения не имеет).

Разумеется, формулировки несколько размыты, но этого достаточно для создания общей картины. С деталями можно ознакомиться в Федеральном законе №123 «О пожарной безопасности».

В любом случае, если ваш объект вызывает повышенный интерес со стороны МЧС или Ростехнадзора, со стопроцентной уверенностью можно утверждать, что без проектирования и внедрения аварийного освещения вам не обойтись.

Существует два вида аварийного освещения – эвакуационное и резервное. Название первого говорит само за себя; второе призвано обеспечить нормальный технологический цикл или его завершение на период перебоев в электропитании, упредить травмирование персонала, порчу имущества и многие другие негативные последствия.

Основные технические моменты проектирования аварийного освещения

Аварийное освещение упоминается (и конкретизируется) сразу в нескольких главах Правил устройств электроустановок (ПУЭ, раздел 6). Вкратце охарактеризуем основные параметры, учитываемые при проектировании аварийных линий освещения:

  • 1) аварийные линии подключаются к сетям, независимых от постоянной схемы электроснабжения;
  • 2) интервал срабатывания резервного освещения не должен превышать 15 сек. после отключения рабочего освещения, и не более 60 сек. – если резервное освещение обеспечивает освещенность, аналогичную штатной;
  • 3) эвакуационное освещение срабатывает через полсекунды после аварии на основной линии. Максимум через 10 сек. параметры по освещенности должны быть тождественны нормируемым показателям;
  • 4) продолжительность работы эвакуационного освещения – минимум 1 час;
  • 5) в сетях аварийного освещения рекомендовано применять светодиодные и люминесцентные светильники. Газоразрядные лампы и лампы накаливания допускаются с рядом оговорок;
  • 6) существует две схемы аварийного освещения. Первый вариант предусматривает постоянное электропитание аварийных светильников, второй – автоматическое включение в случае перебоев с напряжением.

Перечислять технические аспекты к аварийным сетям освещения можно очень долго – требований действительно много и они довольно специфичны

Стоит отдельно упомянуть, что параметры аварийного освещения всегда вызывают пристальное внимание надзорных инстанций: это касается как фактических характеристик, так и проектных решений. Если вы стремитесь получить электропроект освещения, полностью соответствующий нормативным требованиям, «Энерджи Системс», чья специфика – разработка электропроекта, сумеет вам помочь

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

24.06.2014

Знаки безопасности и система «антипаника»

Системы в виде знаков безопасности используются для оснащения путей эвакуации, они полностью соответствуют ГОСТ 12.4.026-2001. Системы оповещения выполнены в виде знаков, имеют зеленый фон с изображениями и надписями, показывающими направление для эвакуации. Знаки ставятся на лестничных площадках, у дверей эвакуационных выходов, в коридорах. Требования к аварийному освещению этого типа предусматривает следующее оформление и коды:

  • Е 02-01 в виде большой белой стрелки – используется с другими типами знаком для определения направления движения;
  • Е 03 – показывает направление движения для эвакуации направо;
  • Е 04 – показывается эвакуационное направление влево;
  • Е 05 – показывает движение вверх по наклонной плоскости;
  • Е 11 – движение прямо по направлению к выходу, такой знак подвешивается к потолку или крепится на верхних уровнях;
  • Е 14 – движение по лестнице вниз;
  • Е 22 – знак «ВЫХОД», показывает, где находится эвакуационный ближайший выход.

В помещениях площадь которых составляет больше 60 кв.м., необходима установка антипанического освещения с минимальным уровнем освещенности в 0,5 Лк при удаленности в 50 см от стен. Работоспособность такого освещения не должна быть меньше 1 часа. Минимальное количество источников света – минимум 1 единица на помещение.

Нормативные требования

Правила установки аварийных осветительных сетей подробно регламентируются в Своде Правил 52.13330.2016. Здесь приведена классификация видов искусственного освещения, которая включает в себя следующие виды: рабочее, охранное, дежурное и аварийное. Последнее относится к следующим двум разновидностям:

  • Резервное относится к процессам, которые нельзя сразу прекратить при наступлении аварийной ситуации. В этом случае возникает необходимость продолжения деятельности, для которого нужно обеспечить достаточный уровень освещённости. Одним из примеров такой ситуации может быть проведение хирургической операции.
  • Эвакуационное предназначено для освещения проходов, по которым перемещаются люди в процессе эвакуации во время чрезвычайных ситуаций.

Последний вариант подразделяется на такие виды:

Подсветка путей, по которым предполагается эвакуироваться при наступлении критической ситуации

Важной особенностью такого освещения является то, что оно работает на постоянной основе, а не только во время аварии. Это касается большинства тех объектов, где скапливается большое количество людей

В их число входят большие магазины, школы, бизнес-центры и аналогичные помещения и аналогичные места.
Освещение мест, которые связаны с наличием повышенной опасности. Обычно этот вариант востребован на промышленных предприятиях.
Антипаническое освещение обеспечивает хорошую видимость переходов, по которым люди перемещаются при возникновении критической ситуации. При его отсутствии повышается риск возникновения паники. При большом скоплении людей они могут затоптать друг друга.

В этих случаях должна быть обеспечена надёжность срабатывания и бесперебойная работа аварийного освещения. Светильники для обеспечения эвакуации могут быть расположены в различных местах: на потолке, на стенах и в других местах, например, на ступеньках эвакуационных лестниц.

Как должно располагаться освещениеИсточник interalighting.ru

Система аварийного освещения может потребоваться в таких случаях:

Есть угроза того, что могут пострадать люди

Это может произойти вследствие травм, отравления или гибели в результате аварии.
При возгорании или угрозе пожара.
Если существует угроза взрыва.
При наличии опасности нарушения важного технологического процесса.
Из-за утечки опасных токсических веществ или радиоактивных материалов.
В случае нарушения деятельности объектов критической инфраструктуры.
При угрозе остановке объектов, которым нельзя прерывать работу.. При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями

При наличии нештатной ситуации аварийное освещении помогает более эффективно справиться с последствиями.

Виды применяемых световых указателейИсточник interalighting.ru

Аварийное освещение монтируют в местах, которые наименее подвержены опасности при наступлении аварийной ситуации. Оборудование для включения системы и управления ней располагают в наиболее защищённых местах.

Для проверки готовности к работе нужно регулярно проводить проверки исправности оборудования. При этом нужно включать, отключать и управлять его работой. В некоторых случаях такие проверки являются частью проведения учебной эвакуации.

При монтаже системы аварийного освещения также должны учитываться требования следующих документов:

  • СП 256.1325800.2016 регламентирует выполнение работ, относящихся к работе с электроустановками различных зданий.
  • ГОСТ-Р-55-842.2013 содержит требования к обеспечению работы аварийного обеспечения.

Сеть переменного тока, которая должна обеспечить функционирование дополнительной системы прокладывают параллельно проводам основной системы.

Следует различать антипаническое и эвакуационное освещение. Первое предназначено для того, чтобы обеспечить подход к эвакуационным путям. Второе предназначено для их непосредственного освещения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
