Организация системы автономного водоснабжения частного дома и дачи своими руками

Выбор материала для внутренней и внешней системы

Раньше все водоснабжение из колодца осуществлялось по металлическим трубам и было достаточно дорогостоящим и в монтаже, и в ремонте. Но теперь современные технологии позволяют выбрать такие материалы:

  1. Полипропилен. Изделия из пропилена бывают разного диаметра, длины и толщины стенки. Если говорить о трубопроводе, то здесь подойдет армированная стекловолокном. Чаще всего ее используют внутри здания, но и для прокладки в земле от колодца до стен дома тоже можно проложить сеть из пропилена. Особенность материала заключается в отличной сопротивляемости к внешним агрессивным условиям. Полипропилен устойчив к коррозии и не поддаётся гниению. Даже если водопровод замерзнет, труба останется целой и ее не разорвет, как металлическую. Однако есть и существенный минус в монтаже на улице. Дело в том, что пропилен стыкуется при помощи муфтовых соединений, поэтому внутри происходит заужение после пайки, именно в этих местах чаще всего происходит замерзание. Решение проблемы есть – обеспечить хорошую теплоизоляцию и закопать ее глубже в землю. Диаметр, подходящий к дому, составляет 32 мм, а вот внутри можно использовать и 25 мм или даже 20 мм.
  2. Металлопластик. Не самый лучший вариант. Подходит только внутри здания. За счет своей хрупкости и ненадежности профессионалы не часто используют данный материал. Плюс металлопластика в простоте и легкости монтажа. Не нужны специальные инструменты или знания, все собирается на железные фитинги. Диаметр несколько отличается от того же пропилена, начинается размер от 15 мм до 100 мм. Длина 3-метровой трубы до 32 мм. И 4-метровой от 40 до 100 мм.
  3. Труба ПВХ выполнена из полимерных соединений, которые широко используются не только при водоотведении и канализации, а также для водоснабжения малого давления. Изделие имеет вид гладкой цилиндрической формы длиной от одного до шести метров. На одном конце имеется раструб с резиновым уплотнением, а с другой «холостой» конец с фаской для лучшего соединения с резинкой. Такая схема подойдет при укладке ее под землей по наружному участку водопровода. Существует несколько обязательных условий монтажа ПВХ. Во-первых, основание, на которое ляжет труба должно быть ровное и утрамбованное, к тому же обсыпано песком. Во-вторых, соединение трубопровода должно происходить последовательно, нельзя допускать обратных или другими словами встречных стыков. В-третьих, после монтажа производится обратная засыпка траншеи защитным слоем песка. ПВХ изготавливают диаметрами 40, 50, 100 мм. Длина в данном случае бывает разная от 30 см (50, 100, 150) до 300 см.
  4. ПНД-труба. Это применение новых технологий в сфере подведения воды. ПНД достаточно прочный, но в то же время и мягкий материал. Производители закладывают очень долгие сроки гарантии. Выпускаются они скрученные в бухты по 20 и более метров. Диаметры тоже бывают разные – от 32 мм до 76 мм. Размеры, которые подойдут для водопровода. Соединяются они при помощи специальных полиэтиленовых фитингов путем прижимания гайки. ПНД-труба лучше всего подойдет, чтобы подвести воду к дому по улице. Ее можно и закопать в землю, и проложить по поверхности. Изделие доставляется в бухте, ее нужно будет просто размотать и соединить к насосу или опустить прямиком в шахту, если насос стоит в доме. Таким образом, снаружи остается только одно соединение.

Самостоятельная организация умной системы

Современная умная система водоснабжения вполне доступна для обустройства своими руками. Оборудование монтируется на соответствующем этапе обустройства по следующему алгоритму:

  1. Установка насосного оборудования при обустройстве скважин, колодцев.
  2. Монтаж сенсоров фильтрующего оборудования.
  3. Прокладка термодатчиков с греющим кабелем для подземных коммуникаций.
  4. Монтаж погружных датчиков в напорные емкости.
  5. Наладка бесконтактной сантехники.
  6. Установка датчиков контроля напора.
  7. Монтаж водонагревателей с термодатчиками.
  8. Распределение датчиков протечки при обустройстве системы разводки водопровода.

Смотрите видео о том, как монтируется автоматическая система водоснабжения частного дома своими руками:

Правила и требования организации систем водоснабжения своими руками

Система водоснабжения в умном доме при самостоятельном обустройстве обязательно должна соответствовать следующему ряду критериев:

  • Трубы с горячей и холодной водой должны быть оснащены системой аварийного отключения на случай прорыва.
  • Вся система водопровода должна быть оборудована датчиками протечки для сигнализации утечки.
  • Монтаж оборудования, труб, приборов, смарт-сенсоров должен проводиться профессионально, по инструкции.
  • Узлы и агрегаты системы должны легко обслуживаться в течение всего срока эксплуатации.
  • Бытовые приборы, сантехника и трубы должны быть надежно защищены от загрязненной воды, изменений напора и гидроудара.
  • Установка оборудования должна учитывать особенности интерьера и не нарушать стиль помещения.

Примеры и проекты

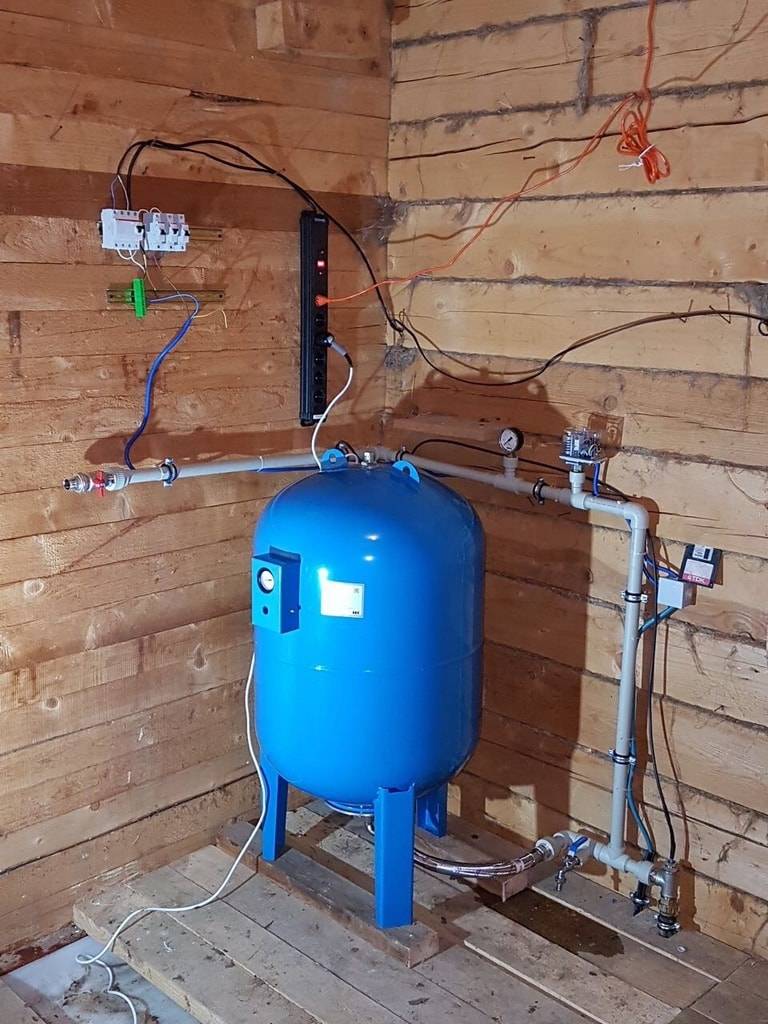

Система автоматического водоснабжения частного дома

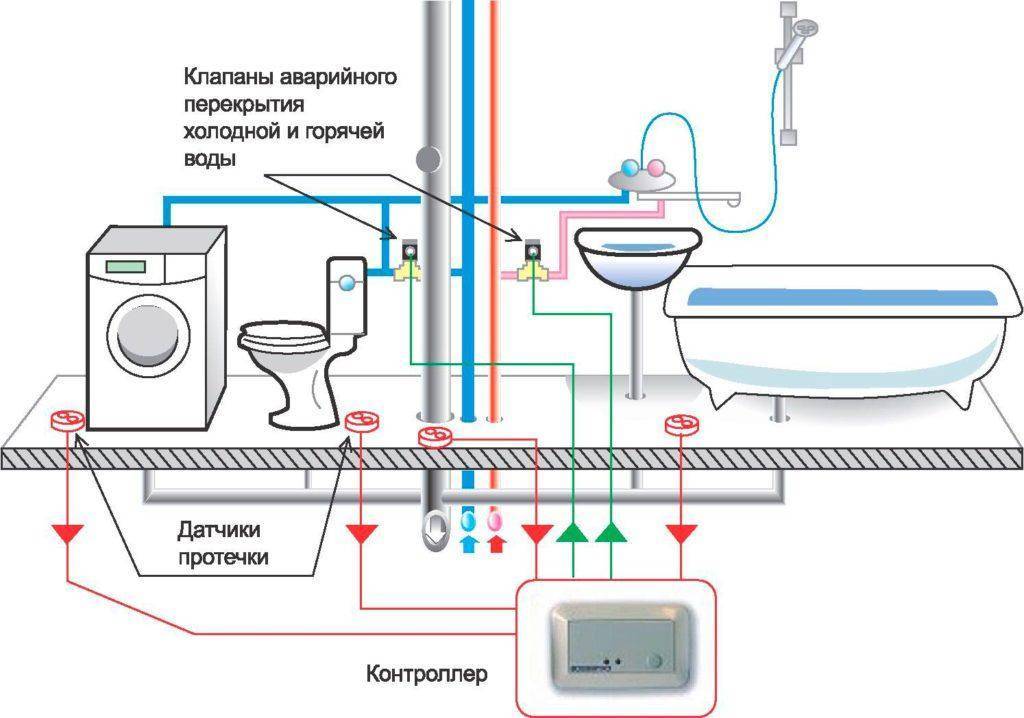

Электросхема аварийных клапанов перекрытия водоснабжения и датчиков протечки в умном доме

Рекомендации по дальнейшему обслуживанию организованной системы водоснабжения

Система автоматического управления водоснабжением контролирует практически все важные процессы. В случае ЧП она точно указывает местоположение аварийного участка. Работая в штатном режиме, она постоянно собирает и анализирует различные данные и выдает рекомендации по дальнейшему действию – замене, ремонту, улучшению качества, устранению нарушений. Поэтому поддержание в рабочем состоянии умных датчиков позволяет продлить безопасную и экономную эксплуатацию водоснабжения частного дома.

Устройство типовой водопроводной системы

Любая водоподающая система дома состоит из 2-х основных частей:

  1. Внешней.
  2. Внутренней.

Внешняя часть предназначается для соединения источника с внутридомовой водопроводной системой. Самую простую конструкцию имеет система, связывающая дом с централизованной магистралью.

Это обычный трубопровод, снабжённый водозапорной арматурой для перекрытия, при необходимости, подачи воды. При снабжении дома водой от собственного источника, в водопроводную систему включается подающий насос, автоматизированные реле управления, фильтры и т.д.

Внутридомовая часть системы состоит, помимо собственно трубопровода, из:

  • Регулирующих и запорных кранов.
  • Водонагревательных бойлеров.
  • Водоразборного оборудования – сливных кранов и смесителей.
  • Разводящей сети.

На сегодня существует два основных типа внутренних систем водоснабжения:

  • Самотёчная.
  • Водонапорная.

В первом варианте вода подаётся не прямо в сеть, а в бак, установленный на высоком месте – верхнем этаже здания, или в мансарде. Оттуда вода, под действием силы гравитации стекает вниз, заполняя внутреннюю трубопроводную систему.

В варианте с напорной системой внутренняя сеть заполняется при посредстве подающего насоса, либо дополнительно насосной станции, снабжённой гидроаккумулятором.

Основные элементы систем водоснабжения

Системы водоснабжения (населенного места либо промышленного предприятия) должны обеспечивать получение воды потребителями из природных источников, ее обязательную очистку, подачу к месту потребления. Чтобы выполнить эти задачи понадобятся следующие сооружения, которые входят в состав систем водоснабжения:

  • водозаборные сооружения, с их помощью производится прием воды из тех или иных природных источников;
  • насосные станции подают воду к местам очистки, хранения либо потребления;
  • сооружения для проведения очистки воды;
  • водопроводные сети, которые необходимы для транспортирования, подачи воды к месту ее потребления;
  • башни, резервуары, которые играют роль регулирующих, запасных емкостей в водоснабжении.

Зависимо от местных природных условий, характера потребления воды, экономических соображений сама схема водоснабжения, ее составляющие элементы могут очень сильно меняться. Сильно влияет на схему водопровода принятый источник водоснабжения, а именно, его характер, качество воды в нем, мощность, расстояние от него до объекта, снабжаемого водой. Иногда для одного объекта используют несколько природных источников.

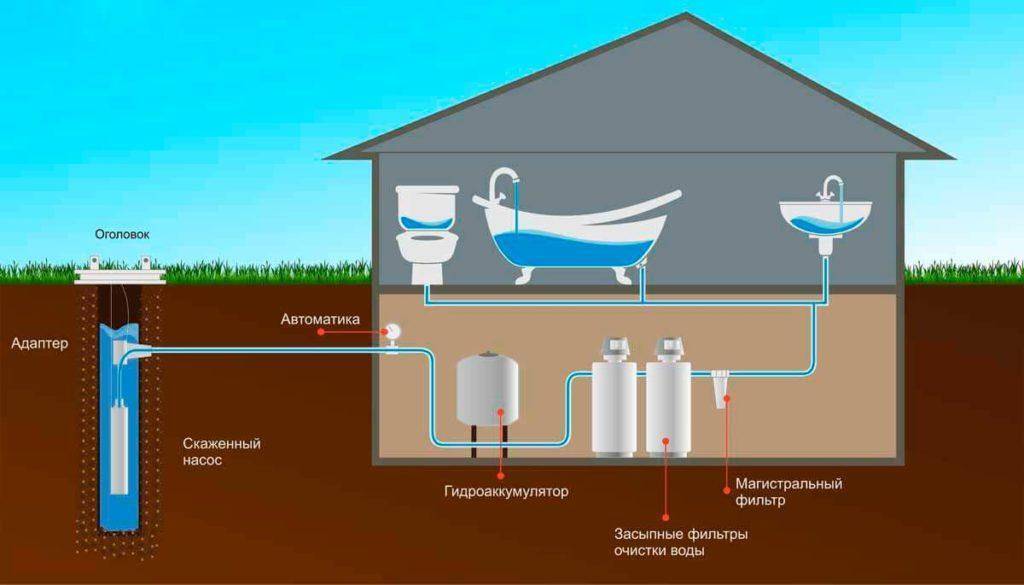

Водоснабжение частного дома из скважины

Если колодец вас не устраивает и грунтовые воды на вашем участке залегают относительно неглубоко, наиболее приемлемым и недорогим методом водоснабжения дома является устройство скважины.

Самым простым и недорогим методом ее устройства является ручное бурение скважины. При этом в землю забивается труба, извлекается грунт и посредством насоса (механического или электрического) выкачивается вода.

Бурение скважин на воду является простым, но самым эффективным способом водоснабжения здания любого размера. Чтобы избежать возможных неприятностей, лучше доверить эту работу специалистам.

Скважины бывают двух типов: «песочная» и «артезианская».

«Песочная» скважина устраивается путем бурения на глубину порядка 10 – 30 м до достижения водоносного песчаного слоя. Затем она облагораживается, укрепляется трубами  и на дно погружается насос, задачей которого является подача воды в Ваш дом.

Достоинства. Этот тип скважин стоит относительно недорого, при этом вода по своим химическим показателям весьма приличного качества, в ней отсутствуют примеси железа.

Недостатки. Главный недостаток – низкая долговечность: скважина быстро заиливается и нуждается в периодической прокачке. Причем делать это, так же как и ремонтировать, довольно трудно.

«Артезианская» скважина устраивается на большую глубину, которая может достигать 200 м. Это приходится делать в районах с очень глубоким залеганием уровня грунтовых вод. Бурение скважин происходит, в основном, под защитой специальных обсадных труб, которые остаются в грунте для предотвращения осыпания стенок. Затем в скважину опускается мощный насос. Организация, которая выполнила бурение, обязана выдать паспорт скважины с указанием всех технических данных и своей гарантией.

Достоинства. «Артезианская» скважина никогда не заиливается, не пересыхает и не требует дополнительной фильтрации. При этом она может обеспечить водой сразу несколько домов.

Недостатки. Этот вид скважин – недешевое удовольствие.

Помимо скважины, для подачи воды в дом необходимо и другое оборудование. Современная система  водоснабжения состоит из труб, насоса, манометра, гидроаккумулятора, реле давления, обратного клапана, фильтров и др.

Рассмотрим эти элементы по отдельности.

Требования к источнику

При составлении схемы водоснабжения, будь то водопровод на даче или монтаж системы в частном доме, нельзя забывать про СНиП. Вот несколько технических характеристик, которые нужно соблюдать:

  1. Шахта должна быть глубокой. Не менее четырех-пяти железобетонных колец.
  2. Материал, из которого собирается колодец, должен быть надежным и прочным. Лучше всего подойдет железобетонное кольцо диаметром 1,5–2,0 метра, с пазовой системой сборки. Вместо них можно использовать железобетонные трубы диаметром не менее 800 см, установленных вертикально раструбом вверх.
  3. Необязательное требование – внешняя герметизация колец листом ПНД. Новая передовая технология будет преградой ила и глины, которая в любом случае будет проникать вовнутрь. Тут следует помнить, что отверстия в кольце все равно придется делать, иначе источник просто высохнет.
  4. При монтаже источника обязательно на самое его дно насыпают 20–30 см песчано-гравийной смеси, а лучше всего отсева с камнями крупной фракции.
  5. После установки колодца его полностью засыпают отсевом или ПГС. Так как в шахту должна проникать вода, его нельзя делать слишком герметичным.
  6. Последним требованием будет абсолютный запрет на использование металла. Он со временем начнет окисляться и ржаветь и никакой фильтр здесь не поможет.

Принципиальные схемы

В описанных условиях мы можем предложить две схемы дачного водоснабжения — с насосной станцией, подающей воду из колодца или скважины, а также с емкостью и самотечным водопроводом.

С насосной станцией

Насосная станция — готовое решение для автономного водоснабжения. Она включает смонтированный на одной станине центробежный поверхностный самовсасывающий насос, управляющее его питанием реле давления, и мембранный бачок-гидроаккумулятор.

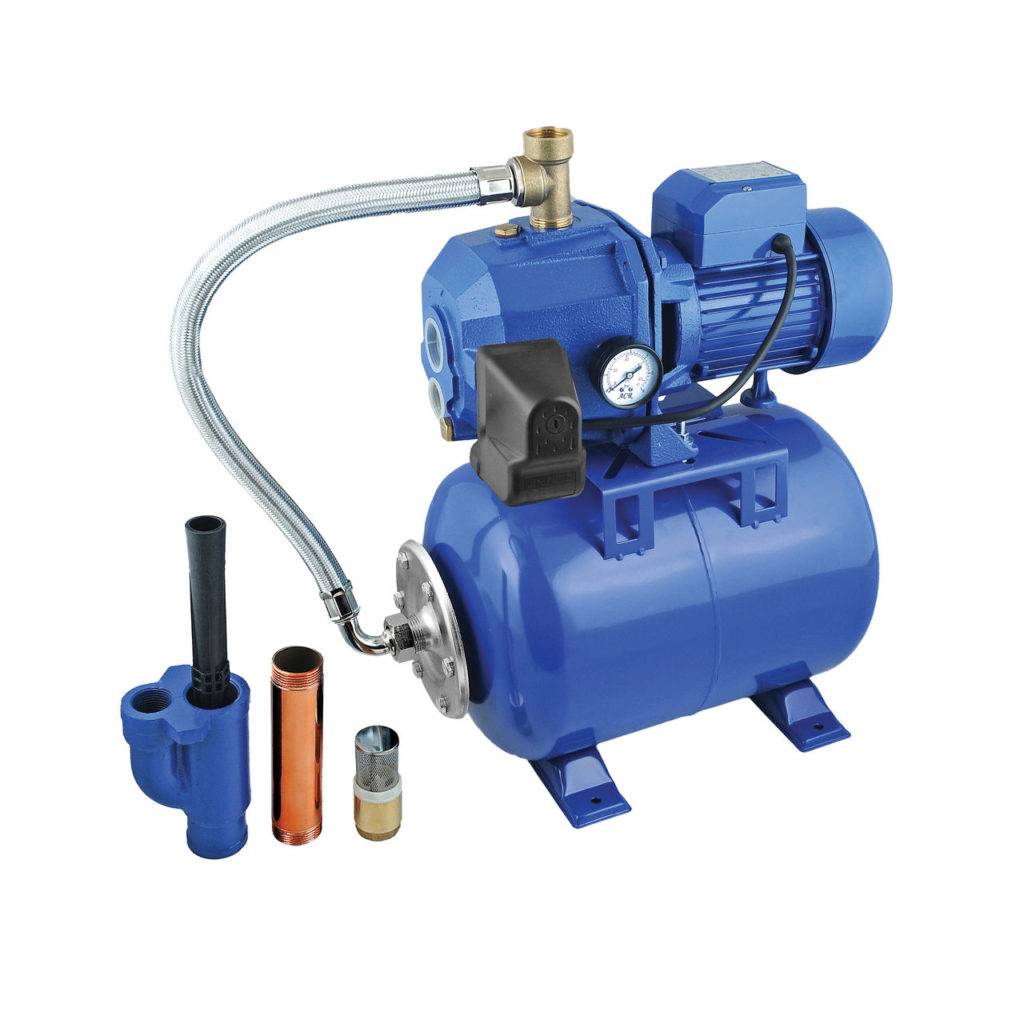

Элементы насосной станции

Цена — от 5000 рублей. Вес — от 10-12 килограммов — вполне позволяет брать насосную станцию с собой в поездку на дачу.

Глубина всасывания типичного недорогого поверхностного насоса ограничена 8-9 метрами. Поднять воду с большей глубины невозможно из-за величины атмосферного давления, вытесняющего воду во всасывающий шланг при создании в нем разрежения. Однако это ограничение успешно обходят станции с выносным эжектором.

Слева на фото — чугунный внешний эжектор

Что это такое?

Эжектор — открытое сопло, впрыскивающее в окружающие его массы воды струю под высоким давлением и увлекающее их за собой во всасывающую трубу. Эжектор подключается к дополнительной трубе, опущенной в скважину — напорной. Его наличие позволяет увеличить глубину всасывания до 30 и более метров.

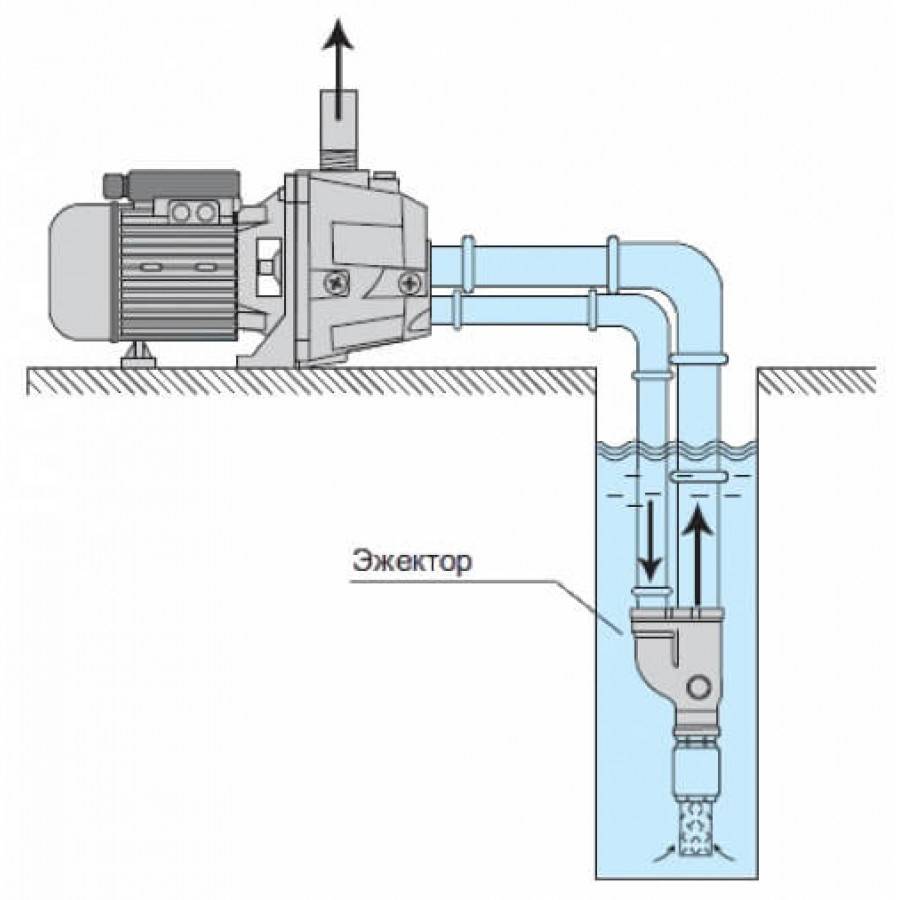

Схема работы насоса с эжектором

Как подключается насосное оборудование?

Выходной патрубок насоса соединяется с внутренним водопроводом дачного дома. Входной — снабжается жесткой всасывающей трубой с донным клапаном (комбинацией обратного клапана и сетчатого фильтра), которая погружается в колодец или обсадную трубу скважины. Фильтр исключает всасывание песка, а обратный клапан предотвращает слив воды из гидроаккумулятора после выключения насоса.

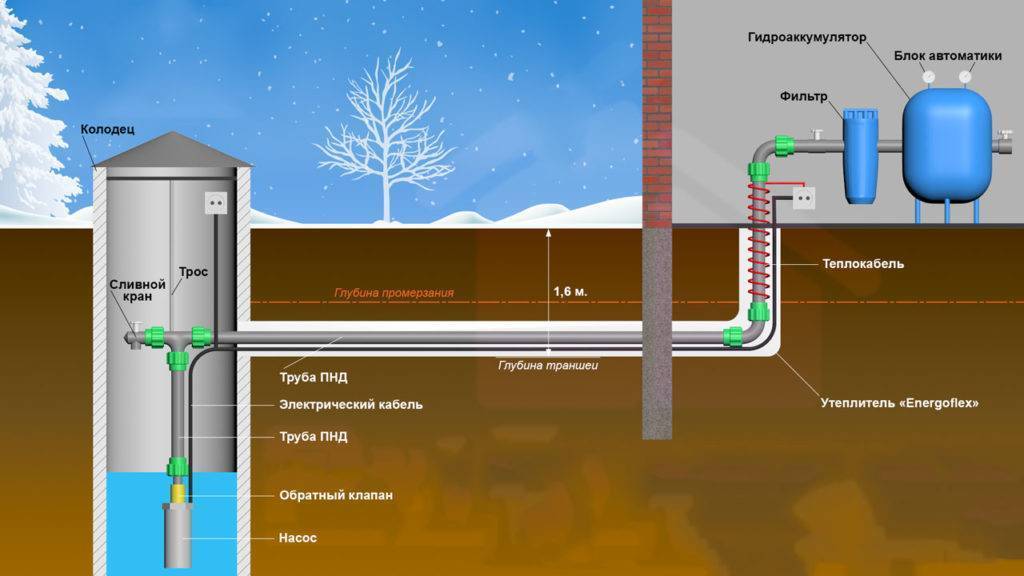

Схема водоснабжения с насосной станцией

Армированный проволокой всасывающий шланг с донным клапаном

С емкостью

Альтернативная схема водоснабжения для дачного дома — с баком-ресивером на чердаке и водопроводом, вода в который поступает из бака самотеком. В качестве ресивера обычно используется вертикальный или горизонтальный бак из пищевого полиэтилена.

Полиэтиленовые емкости для воды

Бак снабжается одной или двумя латунными врезками. Врезка в нижней части ёмкости нужна для подключения к внутреннему водопроводу, а в верхней части — для монтажа поплавкового клапана при подаче воды из летнего водопровода.

Врезки в бак для воды

Подключение бака к летнему и внутреннему водопроводам

В том случае, если водопровод для полива отсутствует, бак наполняется поверхностным или погружным насосом любого типа из колодца или скважины.

Два достоинства этой схемы:

  1. В ней отсутствует сколь-нибудь дорогостоящее стационарное оборудование. Непрошенных гостей едва ли заинтересует большой пластиковый бак, который довольно трудно унести с участка, не располагая грузовым транспортом. Насос для наполнения бака используется периодически и не должен постоянно храниться на даче;
  2. После наполнения бака водоснабжение полностью энергонезависимо вплоть до исчерпания запаса воды. Отключение света никак не скажется на напоре в кранах. Если вода подается в бак из летнего водопровода, схема и вовсе не нуждается в электроэнергии.

Недостатки тоже присутствуют:

  1. Напор воды равен высоте установки бака над точкой водоразбора и редко превышает 2-3 метра;
  2. Бак не может быть слишком большим: его вместимость ограничена прочностью потолочных балок;
  3. В межсезонье бак приходится сливать перед отъездом с дачи. Иначе внезапные заморозки могут привести к замерзанию воды и его повреждению.

Альтернатива — утепление бака и организация его кабельного обогрева

Механические свойства полиэтилена

Как обеспечить давление и напор в трубопроводе

Давление в системе – очень важная часть водопровода. Без этого водяной столб не поднимется. Чтобы давление всегда сохранялось на уровне 2–3 кг, стоит позаботиться об установке расширительного бака и автоматического клапана для его сброса.

Когда открывается кран в смесителе, жидкость начинает поступать из расширительного бака соответственно давление в трубе падает и клапан срабатывает на включение насоса, так вода поступает без задержки прямо в систему. Этот процесс абсолютно автономен и автоматичен.

Совет: при круглогодичном использовании водоснабжения ее нужно несколько раз в году подвергать проверке. В начале и в конце зимнего сезона следует полностью проверить видимые стыки трубопровода и опрессовать систему. Именно опрессовка трубы перед холодами позволит избежать проблем с утечкой воды и не допустить аварийной ситуации.

Особенности устройства частного водопровода

Лучше, если планирование водопровода будет выполняться еще на этапе составления проекта дачного участка и дома. Полноценный проект включает в себя ряд чертежей и документов, в числе которых:

  • поэтапный план выполнения работы;
  • схемы размещения труб и основных элементов водопроводной системы;
  • смета и т.д.

Для обустройства бойлерно-водомерного узла нужно выделить небольшую комнату на первом этаже дома. Будет достаточно помещения площадью 3-4 м2. Удобнее, когда узел ввода воды и необходимые технические устройства расположены в одном помещении – это дает владельцу возможность в полной мере контролировать процесс подачи воды.

Типичная система частного водообеспечения включает в свой состав следующее оборудование:

  • трубопровод. Подходят изделия, изготовленные из полипропилена, металлопластика и металла;
  • комплект кранов и фитингов;
  • насос;
  • манометр;
  • расширительный бак;
  • реле давления;
  • электросопровождение с полноценной автоматической защитой;
  • очистные фильтры для устранения взвешенных частиц и разного рода загрязнений из состава воды;
  • водонагреватель. Устанавливается по необходимости. В большинстве случае более удобной является накопительная модель.

Децентрализованное водоснабжение

Если собрались переходить на децентрализованное водоснабжение, учитывайте свойства грунта, глубину и состояние внутренних вод. А также будьте готовы установить насосное оборудование и фильтры для очистки воды.

ВАЖНО! За пользование автономной системой платить не нужно, однако насосное оборудование и обустройство скважины или колодца стоит дорого. Советы для выбора места под сооружения для забора воды:

Советы для выбора места под сооружения для забора воды:

  1. Нужно устанавливать на расстоянии в 20-30 метров от очистных систем, компостных ям и других потенциальных источников загрязнений.
  2. Участок должен быть без подтоплений.
  3. Вокруг скважины или колодца должна быть специальная отмостка (не уже 2 метров). Поверхностная часть должна быть на расстоянии в 80 см от земли, сверху прикрыта крышкой.

Особенности водоснабжения из скважины

Вода из скважины

Есть два типа скважин для водоснабжения дома:

  1. Скважина «на песок».
  • Глубина от 15 до 40-50 м, срок эксплуатации – от 8 до 20 лет.
  • Если водонос расположен неглубоко, можно пробурить вручную.
  • Для подачи воды понадобится установка насосного оборудования и фильтров.
  1. Артезианская скважина.
  • Глубина до 150 м, срок эксплуатации – до 50 лет.
  • Бурит только специальная техника.
  • Вода поднимается сама, за счет собственного давления.
  • Насосы используют только для транспортировки.
  • Такую скважину регистрируют и оформляют на неё паспорт.

Плюсы скважины:

  • стабильный объем воды;
  • высокое качество воды;
  • не нужно регулярно ремонтировать.

Минусы скважины:

  • бурение — дорогостоящая процедура;
  • срок эксплуатации меньше, чем у колодца;
  • нужно использовать дополнительные дорогостоящие насосы.

Чаще всего скважины состоят из устья и надземной части. Устье сооружают в подземной камере – кессоне. Также у водозаборного устройства есть ствол. Его стены укрепляют обсадными трубами из стали. и водоприемная часть (состоит из отстойника и фильтра).

Колодец для водоснабжения

Это самое простое решение для автономного водоснабжения, если водоносный горизонт мощный и расположен на уровне 4-15 м.

Водоснабжение из колодца

Чаще всего колодец сооружают из бетонных колец или кирпича. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца поступает через дно или стенки. В первом случае для дополнительной очистки воды на дно кладут гравийный донный фильтр.

Если вода поступает через стенки, делают специальные «окна» и насыпают в них гравий, который также служит фильтром.

Плюсы колодца:

  • несложно построить;
  • можно вручную поднимать воду, если отключили электричество;
  • низкая стоимость насосов;
  • долго служат — более 50 лет.

Минусы колодца:

  • Качество воды: туда могут проникать грунтовые воды с частицами земли и ила.
  • Чтобы вода не переливалась, колодец нужно регулярно чистить.
  • Уровень воды зависит от времени года, так что в жаркую погоду неглубокие источники могут засохнуть.

Колодец можно построить своими руками, для этого понадобятся кольца-ЖБИ, тренога с лебёдкой, ведра и лопаты. Колодец неприхотлив в обслуживании, доступ к источнику воды удобен.

Вариант с колодцем подойдёт в следующих случаях:

  • если уровень потребления воды среди жильцов дома — низкий;
  • есть мощный защищенный источник с хорошей водой;
  • если нет других вариантов.

Последовательность при организации системы водоснабжения

При процессе обустройства водоснабжения дома нужно соблюдать определенную последовательность. После того как источник воды готов, монтируют:

  • наружный и внутренний трубопровод;
  • насосное и дополнительное оборудование;
  • фильтры для очистки воды;
  • распределительный коллектор;
  • водонагревательное устройство.

В конце подключают сантехнические приборы.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения – схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Как сделать водопровод в доме своими руками: схема внутренней разводки

Прокладка труб внутри дома выполняется двумя способами:

  • путем коллекторного соединения;
  • последовательным подключением каждой точки потребления к системе водоснабжения.

Монтаж разводки вторым способ рекомендован для небольших домов с малым количеством точек потребления. Такая система справляется с потребностями 2-3 жильцов, но и в этом случае одновременное включение нескольких точек водоразбора приводит к существенному падению давления в системе.

Коллекторное соединение сложнее, но оно позволяет поддерживать нужный напор воды в любой точке потребления воды. Поэтому в загородных коттеджах, где предполагается установка нескольких санузлов и раковин, при устройстве внутренней системы водоснабжения используется именно коллекторный способ разводки.

Если потребители находятся в значительном удалении от насосной станции, конечно, некоторые потери давления могут наблюдаться. Но если сравнивать их с потерями при последовательном соединении, они могут показаться несущественными.

Для самостоятельной разработки коллекторной схемы внутреннего водоснабжения и выполнения монтажных работ потребуется не только свободное время, но определенные строительные навыки. Если же вы таковыми не располагаете, доверьте выполнение работ специалистам. Не стоит экономить на устройстве внутренней системы водообеспечения. Ведь правильно смонтированный водопровод прослужит не менее 50 лет, не требуя при этом особых затрат на обслуживание и поддержание в работоспособном состоянии.

Как сделать водопровод из колодца: зимний вариант водоснабжения

Если на вашем участке размещается глубокий колодец, вы можете лишить себя всех расходов на водоснабжение. В летний период для подачи воды используются гибкие шланги. Зимой нужно применять трубы из металла, пластика или металлопластика

Важно тщательно утеплить систему, чтобы она не была деформирована под воздействием отрицательных температур

Процесс организации зимнего водоснабжения из колодца состоит из нескольких этапов.

Подготовительный этап

Перед началом работ следует выполнить ряд расчетов, по которым будет определяться количество и тип материалов, сопутствующих устройств и комплектующих. На подготовительном этапе нужно сделать следующее:

  1. Рассчитать суточную потребность в воде. Для этого учитывается число потребителей, которые будут одновременно подключаться к системе.
  2. Если в помещении есть газовая колонка, к расчетам добавляют давление для запуска оборудования.
  3. На основе полученных данных производится расчет диаметра и материала труб. Специалисты рекомендуют использовать металлопластиковые конструкции, поскольку они надежно защищены от ржавчины и гниения.
  4. Для поддержания давления используется насосное устройство. Его производительность выбирают с учетом расчетов.

Чтобы обустроить зимний водопровод на даче из колодца, следует обратить внимание на уровень поверхностных вод в засушливую пору года

Важно подготовить проект с учетом геометрических параметров трубопровода. В него включается длина труб, количество муфт, фитингов и прочих крепежных элементов, которые будут задействованы в процессе монтажа

В него включается длина труб, количество муфт, фитингов и прочих крепежных элементов, которые будут задействованы в процессе монтажа

В него включается длина труб, количество муфт, фитингов и прочих крепежных элементов, которые будут задействованы в процессе монтажа.

Устройство и утепления ввода в дом

Если в фундаменте есть отверстия или подкоп, процесс прокладывания труб от колодца к дому будет упрощен. При этом вам не придется утеплять их.

Другая схема монтажа предусматривает выведение трубопровода на поверхность по периметру стены. В таком случае потребуется организовать монолитную железобетонную плиту, как для смотрового колодца. Для сооружения стенок применяются кирпичи.

Вертикальная труба тщательно изолируется для защиты воды от замерзания в холодную пору. В стену или фундамент монтируют гильзу, диаметр которой превышает поперечный разрез трубы. Через это отверстие в дом вводится трубопровод. При этом нельзя делать это вместе с канализацией. Оптимальное расстояние между этими конструкциями составляет не меньше 15 см.

Установка оборудования

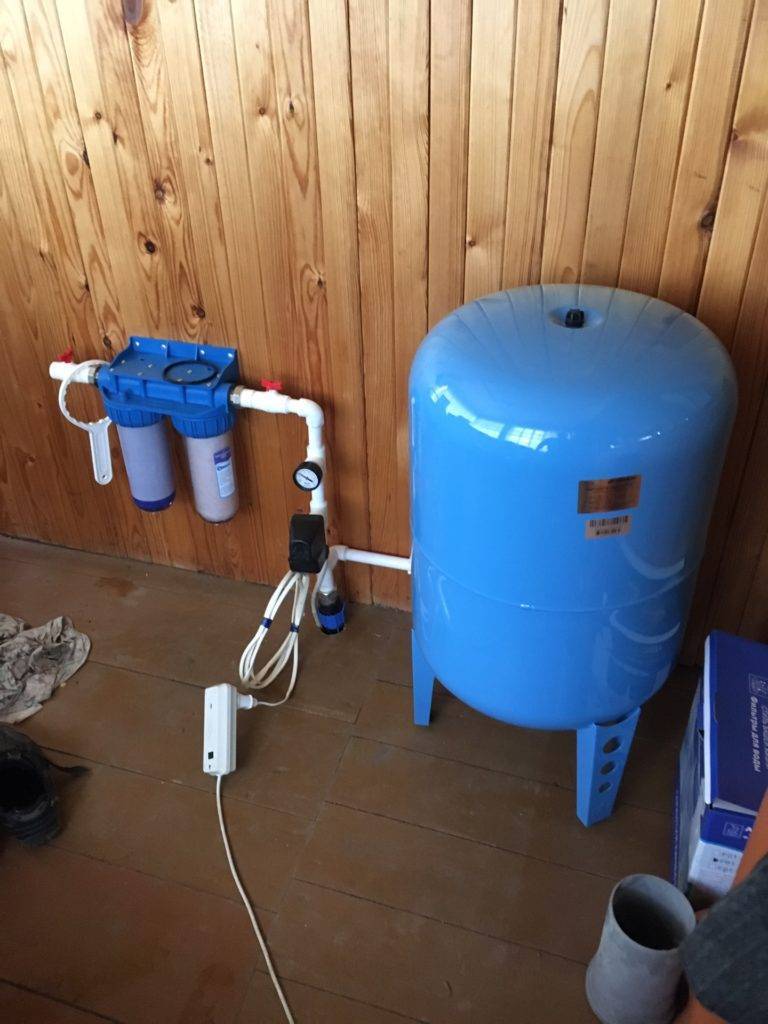

Чтобы проложить водопровод, потребуется приобрести не только насос, но и такие устройства:

  1. Гидроаккумулятор.
  2. Манометры.
  3. Фильтрующие системы для очистки источников загрязнений.

Гидроаккумулятор — это специальный резервуар, который хранит воду. Еще он выполняет автономный запуск и отключение насоса. При понижении давления в этой емкости происходит срабатывание датчика и активация насосного оборудования.

Завершающий этап

Перед закапыванием углубления необходимо провести пусконаладочные работы и выполнить тестовое опробование насосной станции. На данном этапе следует оценить давление в трубах. Если оно соответствует требуемым значениям, можно включить подачу воды и открыть все краны. Запаса давления должно хватить для подачи жидкости ко всем бытовым потребителям.

Закрыв краны, убедитесь, что трубопровод не имеет повреждений и не протекает. Если проблемы отсутствуют, можно приступить к засыпанию трубы. Колодец накрывается крышкой, которая будет изолировать его от листьев, грязи и пыли. Зимой его защищают от холода, чтобы предотвратить повреждение трубы льдом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
