Как работает BIM в PlanRadar
Решение openBIM PlanRadar призвано создать единую среду данных и объединить всех участников строительно-инвестиционного процесса: заказчика, застройщика, генпроектировщика, подрядчиков, субподрядчиков по проектированию, логистов, поставщиков.
Главное преимущество проекта PlanRadar и цель – это эффективный и удобный набор специализированных инструментов для совместной работы целой команды, доступных в любое время с любого девайса. В реальности удаленной работы и ведении разных объектов в разных частях мира облачный сервис выигрывает у любого десктопного решения.
Работать с openBIM очень легко: полная BIM-модель объекта доступна за секунду, нужно лишь перетащить файл в проект PlanRadar. Наше программное обеспечение позволяет загружать IFC-файлы, экспортированные из Revit, ArchiCAD, AllPlan, Navisworks и других программ. Среди других преимуществ openBIM решения мы можем назвать следующие:
Возможность использовать чертежи и объемные модели в автономном режиме — без доступа к Интернету.
“Режим ходьбы” дает буквально погрузиться в виртуальную реальность и осуществить просмотр здания со всех перспектив. Благодаря объемным данным модели вы с легкостью получите максимальную информацию, не находясь при этом непосредственно на объекте, и просмотреть здание в разрезе в том месте, где это необходимо. Настройка “Скорость ходьбы” позволяет контролировать скорость, с которой просматривающий передвигается вокруг модели.
Возможность создавать и просматривать задачи на объемных моделях. Благодаря детальной и объемной прорисовке модели, получается быстро узнать местоположение задачи или дефекта на объекте.
Инструмент под названием “Плоскость сечения” позволяет “спрятать” определенные секции постройки и заглянуть в недоступные для просмотра места.
Инструмент “Линейка” измеряет расстояние от выбранной точки к другой от любого элемента строительной модели.

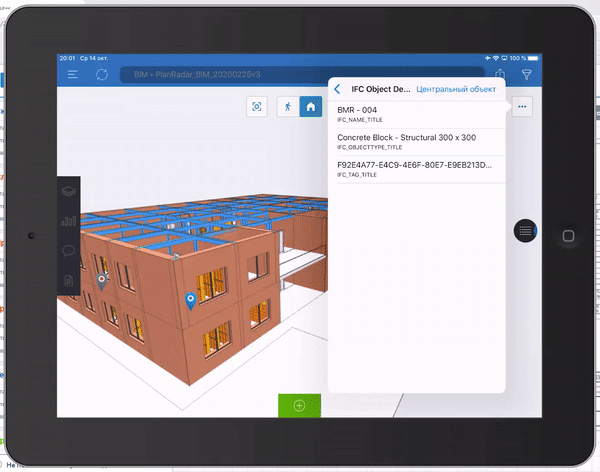

Используя “Модель дерева” вы можете получить доступ ко всей информации любого объекта. Также возможно просмотреть план каждого этажа в отдельности.
После того как вы загрузили BIM-модель в PlanRadar в веб-браузерной версии, вы также получаете к ней доступ и в мобильном приложении. Вы сможете с легкостью визуализировать готовый объект и быть в курсе всех изменений, даже если у вас под рукой только смартфон.
Попробуйте PlanRadar бесплатно 30 дней в тестовом режиме — оцените все выгоды и экономию времени, работая в цифровом формате.
Преимущества BIM-проектировщиков
В целом, создание такого архитектурного плана – важнейший элемент работы проектировщика. Цена такого проекта не высока. В среднем она составляет 5% от общей стоимости постройки. Но по сути, экономит много больше. Подсчитано, в среднем на заказ без составления такого проекта уходит в два раза больше стоимости, чем планировалось изначально.
BIM-программы автоматически выявляют на стадии проектирования даже мелкие недочёты, в то время как классические CAD-способы обнаруживают их только в разгар работы над новым домом или в момент его заселения
По сути, главным недостатком такого решения можно считать отсутствие большого количества универсальных специалистов, которые помогают качественно использовать возможности БИМ-проектирования.
Программное обеспечение
Программы для разработки BIM отличаются друг от друга набором функций. Существуют бесплатные версии, но они, скорее, предназначены для личного использования и 3D-архитектуры. По-настоящему функциональные и мощные программы для BIM имеют коммерческую лицензию и облачные решения для совместной работы всей команды.
Allplan — мощное и продуманное ПО с высокой степенью свободы разработки модели. Доступ к проекту у участников может быть с любого устройства, это даёт ускорение поступления данных со стройки и взаимодействия членов команды друг с другом. Программа русифицирована, но не содержит в себе нормы и ГОСТы России.
ArchiCAD — программа, предназначенная для BIM-моделирования в строительстве и исключительно зданий, потому что изначально создана для архитекторов и дизайнеров. Она считается простой в освоении из-за меньшего количества библиотек, чем у конкурентов того же уровня.
Revit — популярный софт для с полным набором функций и возможностью работать в одном файле для всей команды, участвующей в проектировании и строительстве
В этой программе можно уделять внимание мельчайшим деталям. Например, перилам лестниц
Главный минус — подходит только для работы на Windows.
Внедрение и развитие BIM технологий — смена подхода к строительству, к расчётам, к работе всей команды. Возможно, процесс обучения новым технологиям людей займёт какое-то время, но в итоге позитивные изменения коснутся всех. Инвесторы сразу смогут оценить количество вложений, которые не будут расти в геометрической прогрессии на этапе строительства. BIM снижает риски и защищает от неправомерных растрат. Заказчики увидят визуально, каким в будущем будет здание, а также смогут четко понимать, как идёт процесс. Проектировщики снизят количество ошибок, а подрядчики оценят точность расчётов.
В конечном итоге все объекты могут быть оцифрованы. Это позволит создавать новые пространства и архитектурные композиции, продумывать концепции развития города. А результат увидят и почувствуют все люди, для которых окружающее пространство станет удобнее, комфортнее и красивее.
Уровень использования BIM в Казахстане
Источник фото: https://profitday.kz/pdf/construction2022/04.pdf
Чаще всего при работе с 3-D моделью в Казахстане используют четыре типа ПО, что составляет порядка 70% рынка: AutoCAD, ArchiCAD, Autodesk Revit, Autodesk 3ds Max. Также применяется КОМПАС-3D и АBC. Всего остальные программы занимают незначительную долю рынка.
Источник фото: https://profitday.kz/pdf/construction2022/04.pdf
Цифровизация строительной отрасли России претерпела изменения из-за санкций, вызванных российско-украинской войной. В декабре прошлого года правительство РФ утвердило дорожную карту по использованию BIM, а 85% участников строительного рынка России начали работу над внедрением технологии. По данным Tadviser, по состоянию на март 2021 года число застройщиков, использующих BIM-технологии, выросло 7 до 12%. А в 2022 году прирост инвестиций в BIM вырос в 4 раза. В марте 2023 года застройщиков ждет обязательный переход на BIM для объектов капитального строительства, которые строят за счет бюджетных средств. Но в связи с санкциями ушли многие иностранные вендоры. А как раз иностранные IT-решения превалировали на рынке. В связи с этим сейчас происходит переориентация рынка, поиск оптимальных решений. Прогнозируют, что продукты российских компаний смогут закрыть потребности рынка в 2024 году.
Несмотря на сложности, крупные застройщики продолжают курс внедрение BIM-технологий, а вот более мелкие и региональные компании затормозили этот процесс. Это приводит к разрыву между цифровизацией крупных игроков строительного рынка и небольших региональных компаний. Еще одна проблема, с которой столкнулся рынок в этом году, дефицит кадров, которые могут работать с BIM-технологией.
Категории субъектов персональных данных
5.1. К категориям субъектов персональных данных, чьи персональные данные обрабатываются Оператором относятся:
5.1.1 физические лица, состоящие в трудовых и гражданско-правовых отношениях с Оператором
5.1.2. физические лица, состоящие в трудовых и гражданско-правовых отношениях с контрагентами Оператора;
5.1.3. субъекты персональных данных, пользующиеся формой обратной связи на интернет сайте Оператора — undergroundexpert.info
5.2. По всем категориям субъектов персональных данных, персональные данные обрабатываются Оператором в рамках правоотношений с Оператором, урегулированных действующим законодательством Российской Федерации.
5.3. По всем категориям субъектов персональных данных, персональные данные обрабатываются Оператором с согласия субъектов персональных данных, предоставляемого в письменной форме, а также без такового, если персональные данные сделаны общедоступными субъектом персональных данных, либо при совершении субъектом конклюдентных действий.
5.4. Оператор обрабатывает следующие персональные данные субъектов персональных данных:
5.4.1. Фамилия, имя, отчество;
5.4.2. Тип, серия и номер документа, удостоверяющего личность;
5.4.3. Дата выдачи документа, удостоверяющего личность, и информация о выдавшем его органе;
5.4.4. Год рождения;
5.4.5. Месяц рождения;
5.4.6. Дата рождения;
5.4.7. Место рождения;
5.4.8. Адрес;
5.4.9. Номер контактного телефона;
5.4.10. Адрес электронной почты;
5.4.11. Идентификационный номер налогоплательщика;
5.4.12. Номер страхового свидетельства государственного пенсионного страхования;
5.4.13. Семейное положение;
5.4.14. Должность.
5.5. Оператором могут обрабатываться иные персональные данные, непосредственно необходимые для выполнения целей обработки персональных данных, в том числе обезличенные статистические данные о посетителях сайта Оператора, содержащиеся в файлах Cookies веб-браузеров посетителей сайта Оператора.
Как правильно внедрять BIM-технологии
Одна из главных задач разработчиков ПО в строительной сфере — упростить жизнь проектировщику и строителю, помочь им работать эффективнее и разобраться в изобилии инженерных данных. Это можно сделать с помощью внедрения цифровых инструментов и, в частности, BIM-технологий.
BIM-технологии позволяют создавать и применять цифровую модель здания или сооружения на стадиях проектирования, строительства и эксплуатации. Эта модель включает в себя все данные об элементах конструкций и оборудовании: кто их проектировал, закупал, доставлял, монтировал и запускал; какими характеристиками обладают активы и кто ответственен за их безопасную эксплуатацию.
Как показывает наш опыт, без оцифровки крайне быстро растет количество бумажной документации. Мы видим, с какими проблемами сталкиваются строители, насколько им сложно находить взаимосвязи между разными дисциплинами и грамотно управлять процессом. Когда к проекту присоединяются новые участники, изменяются проектные решения и срываются сроки поставок — бумаг становится еще больше. Больше бумаг — больше разрозненности и несогласованности данных, из-за чего уже относительно готовые решения невозможно переиспользовать на следующих этапах проекта.
Несмотря на эти трудности, заказчики все чаще осознают преимущества BIM-технологий и постепенно внедряют их. В то же время мы стали замечать, что в строительной среде распространилось несколько мифов об информационном моделировании.
Экономика образования
Кто такой BIM-проектировщик и почему без него скоро ничего не построишь

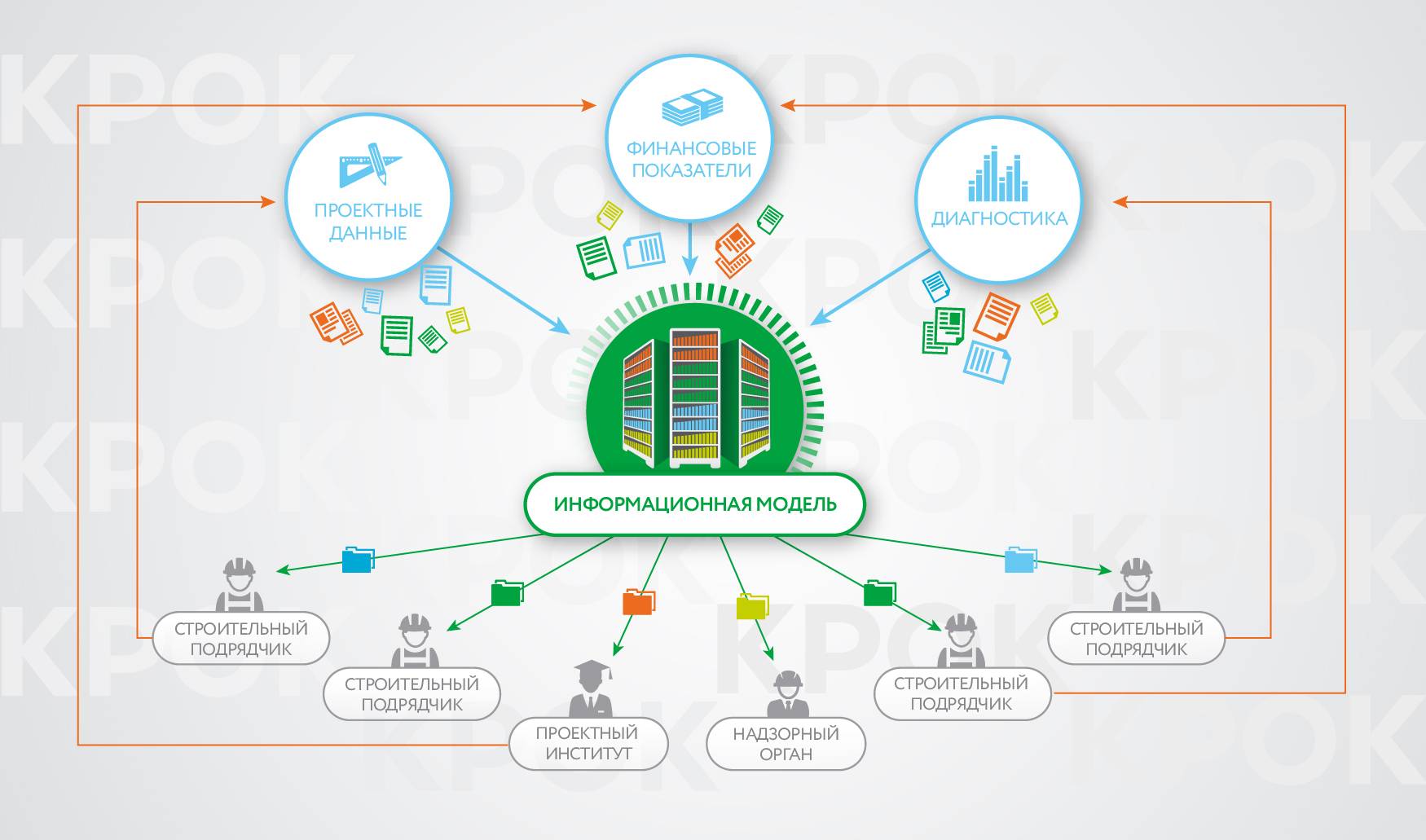

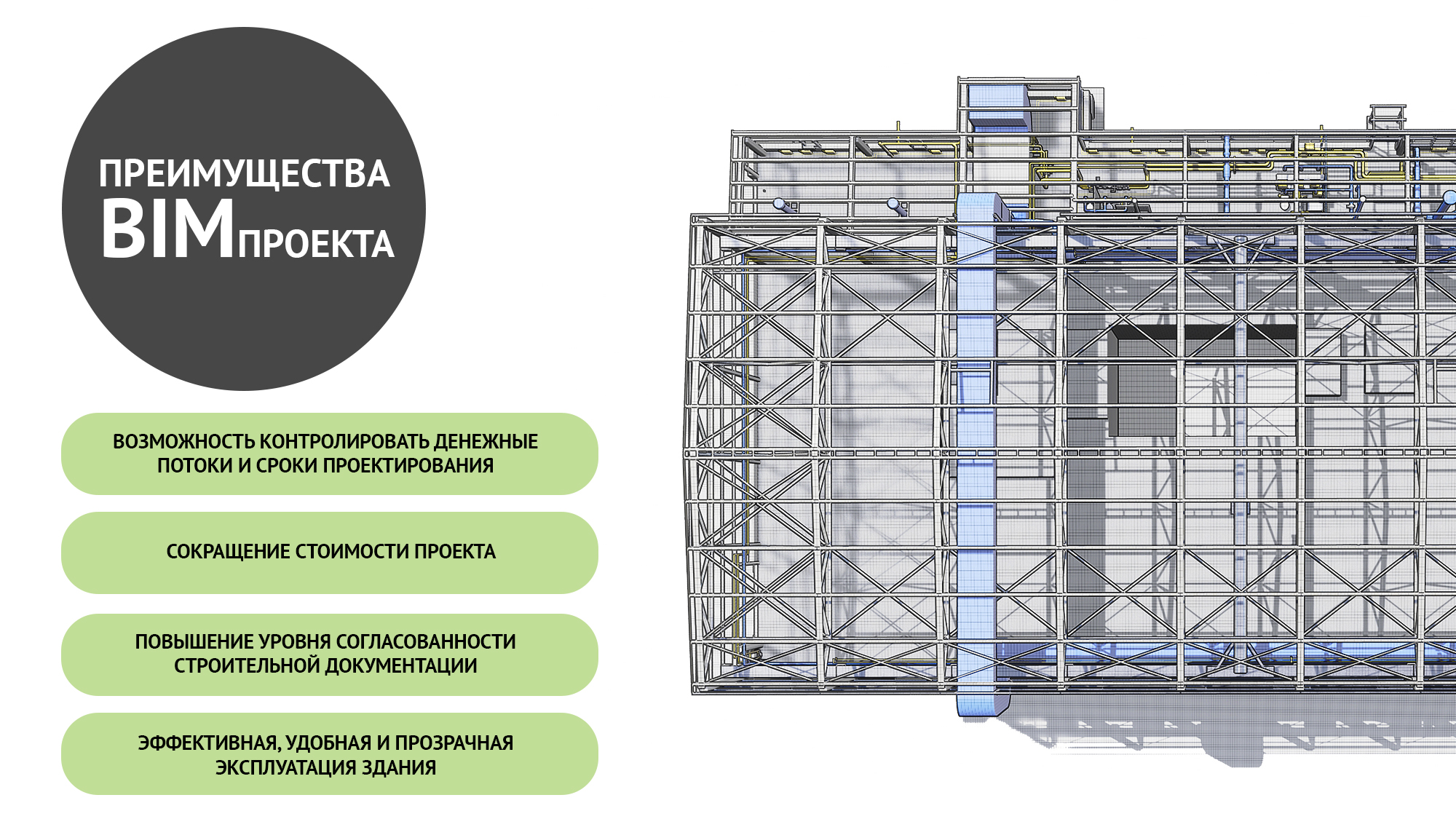

Применение BIM-модели для участников проекта
Технология БИМ – информационное моделирование, обеспечивает широкие возможности для проектировщиков и задействованных в строительстве специалистов. Применение BIM-модели для заказчиков обеспечивает преимущества:
- визуализация здания или сооружения до начала строительства;
- разработка оптимальных технических решений;
- контроль процесса проектирования и возведения объекта на основе BIM-модели – сервисы позволяют видеть ход работ в режиме реального времени;
- управление рисками при реализации инвестпроекта;
- максимально высокая точность расчета стоимости инвестиционно-строительного проекта;
- контроль соответствия результатов строительства проекту;
- получение цифровой модели готового объекта.
Для проектировщика технология BIM заметно упрощает большинство задач, ускоряет процесс работы и исключает ошибки. Преимущества:
- проектирование с возможностью подобрать варианты;
- оперативное внесение корректировок в документацию;
- автоматизация рутинных задач и операций;
- минимизация ошибок – обеспечивается визуализацией процесса проектирования;
- коллективная работа – взаимодействие с другими специалистами;
- централизованный оборот документации в облаке или на сервере;
- проверка коллизий на этапе проекта;
- удобная коммуникация с заказчиком;
Применение информационного моделирования БИМ существенно облегчает некоторые задачи для строителей:
BIM новый этап автоматизации строительной отрасли
Как мы уже сказали, понятие BIM в строительном проектировании приходит на смену более общей, универсальной категории софтверных решений — САПР, ярким представителем которых является широко известная программа AutoCAD. Концептуальную разницу между ними можно описать на простом примере: в последнем случае для проектирования задействованы геометрические инструменты (черчение линиями, отрезками и т. п.), в случае с BIM, проектирование становится объектным и осуществляется уже с использованием геометрии и негеометрических данных (свойства, характеристики). Это выражается в том, что проектировщик начинает оперировать в терминах предметной области: стена, колонна, балка, перекрытие и т.п.
Таким образом, идею BIM можно выразить набором тезисов:
- объект предметной области в качестве единицы проектирования,
- проектирование в трехмерном пространстве для более наглядного представления технических решений и согласование разных разделов проектирования между собой
- формирование в модели информации, которую впоследствии смогут использовать все участники процесса строительства (проектировщики, сметчики, строители, заказчик, контролирующие органы и т. д.),
- получение чертежей и строительных спецификаций на основе модели и их автоматическое обновление при изменении модели,
- интеграция модели с расчетными системами, возможность инвентаризации объектов, расчета необходимых материалов, этапов и стоимости проекта.
Интересным представляется вопрос о том, как позиционируется BIM на рынке — иными словами, какова суть этого термина.
На сегодняшний день среди участников отраслевого рынка употребительны сразу несколько определений BIM, которые, как ни удивительно, неплохо уживаются и в целом не противоречат друг другу.
BIM как технология — представляет собой спектр решений по информационному моделированию. Таких решений на рынке достаточно много, и для каждой категории участников строительного процесса они свои.
BIM как концепция (или идеология) — совокупность требований, предъявляемых к системе проектирования (подход к проектированию) и взаимодействию с другими этапами.
BIM как подход (или методология) — это реализация описанной концепции на практике.
BIM как бизнес-процесс — подразумевает вовлеченность в него всех участников строительства на всех этапах (включая этап эксплуатации) и интеграцию BIM-решения с другими информационными системами.
BIM как готовая или разрабатываемая модель — единая информационная модель здания. В источниках встречается еще и определение BIM как науки — но это, скорее, метафора, отражающая сложность и многогранность данного понятия.

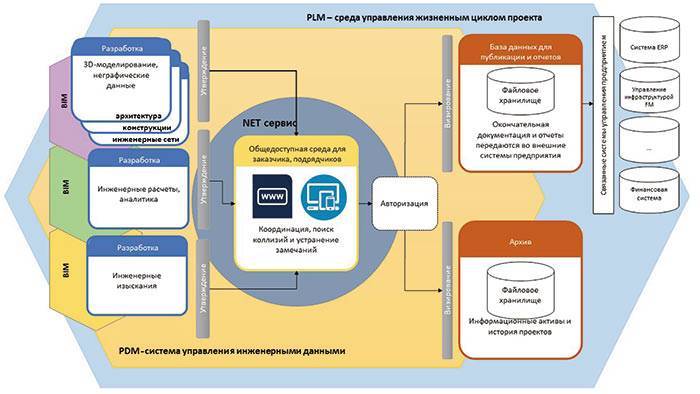

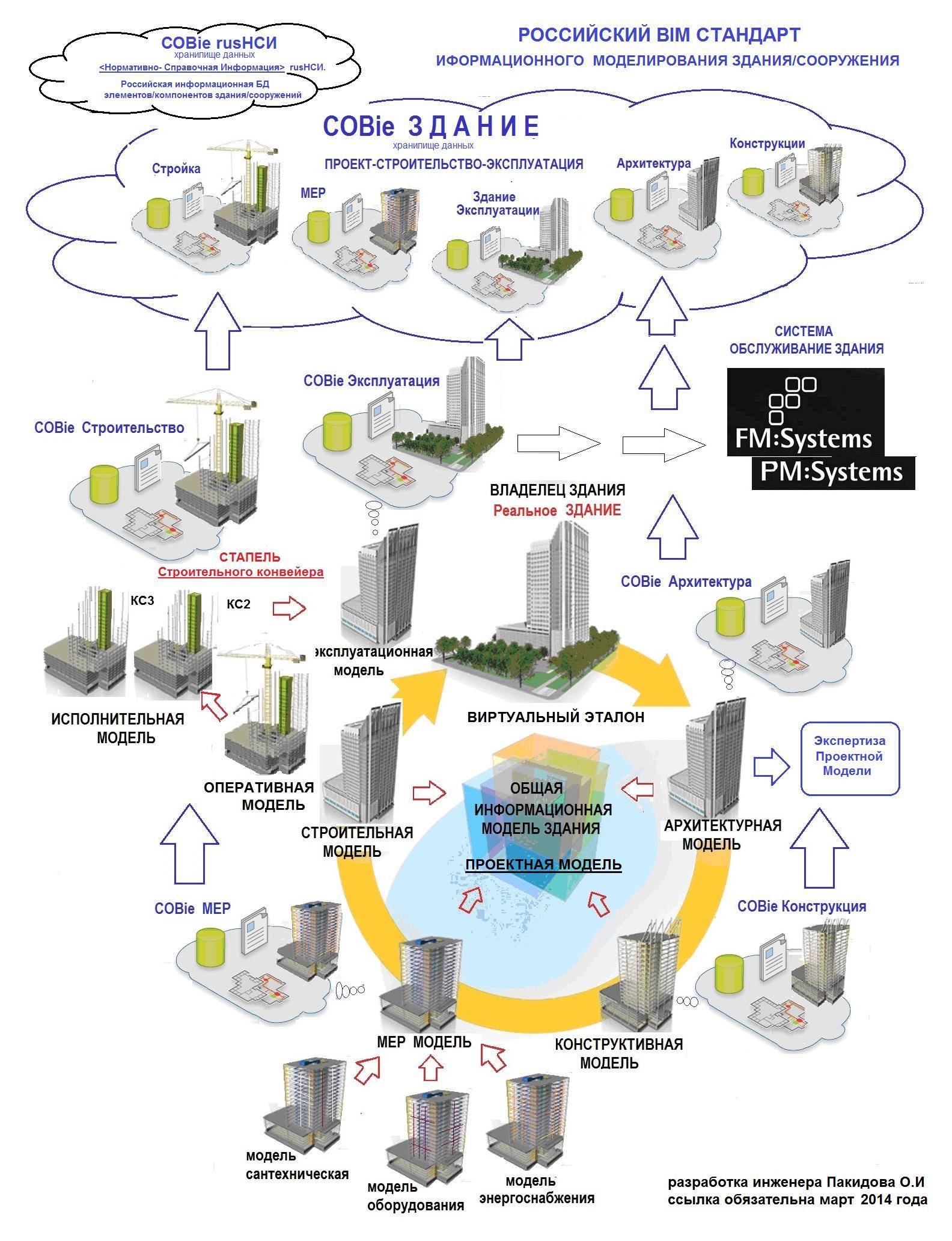

С понятием BIM связывают также концепцию управления жизненным циклом изделия, PLM (Project Lifecycle Management). Принято считать, что BIM — частный случай реализации PLM, учитывающий отраслевые особенности архитектурно-строительного проектирования.
Павел Брызгалов, директор по стратегическому развитию ФСК «Лидер»
В прошлом году после успешного тестирования мы приняли решение использовать решение BIM при проектировании новостроек.
Первым жилым комплексом, в котором появятся здания, построенные с использованием BIM-технологий, станет UP-квартал «Скандинавский» (Московская область, Мытищинский район), где сейчас с помощью информационного моделирования проектируется социальная инфраструктура.
Кроме того, над нашими перспективными проектами, которые еще не были анонсированы, мы также ведем работу с применением BIM-технологии. Ее важными преимуществами являются отсутствие ошибок в чертежах, спецификациях, сметах и возможность автоматического создания комплексной проектно-сметной документации высокого качества.
Мы ожидаем, что на данном этапе использование BIM позволит нам на 30-40% сократить затраты на устранение и выявление ошибок в процессе проектирования. В среднесрочной перспективе ФСК «Лидер» поставила перед собой цель не только использовать BIM-технологии при проектировании, но и внедрить их непосредственно на строительных площадках для контроля выполнения и сдачи работ
Основные BIM-технологии — тренды 2023 года
В 2022 году в сфере BIM наметился ряд главных трендов, в частности, использование искусственного интеллекта, применение цифровых двойников, облачных технологий, которые позволяют специалистам вместе одновременно работать над проектом, автоматизация процессов, моделирование энергоэффективных зданий.
В целом же, BIM даже в экономически сильных странах работает в экспериментальной форме — процесс внедрения цифровых технологий в строительстве не быстрый по ряду причин. Однако все равно прослеживается ускорение в цифровизации отрасли и большая заинтересованность застройщиков в современных долгосрочных решений, таких как строительное информационное моделирование.
Согласно основным результатам исследования, проведенного компанией Dodge Data and Analytics, некоторые из заявленных преимуществ использования BIM включают:
- 5% снижение конечной стоимости строительства
- 5% увеличение скорости строительства
- 25% увеличение производительности
- 25%-ное сокращение потребности в рабочей силе.
Согласно последним исследованиям, ожидается, что к 2030 году рынок BIM достигнет $ 52,5 млрд. Однако из-за постоянно развивающейся природы технологий в строительной отрасли постоянно появляются новые тенденции BIM.
По данным Viewpoint, за последнее десятилетие наблюдается значительный рост внедрения программного обеспечения BIM: 73% строительных компаний сообщили, что они знают о BIM и используют его в своих компаниях, что значительно возросло по сравнению с 11% в 2011 году.
По оценкам ООН, к 2050 году население Земли достигнет 9,8 миллиарда человек, и для того, чтобы удовлетворить потребности в жилье и устойчивом развитии в условиях быстрого роста населения, внедрение программного обеспечения BIM позволяет повысить эффективность строительных процессов и собирать важные данные в процессе строительства.
1.Развитие уровней BIM
В настоящее время BIM, как показало исследование PlanRadar, используется в основном как инструмент проектирования. BIM считается отраслевым эталоном в проектировании, 88% архитекторов и дизайнеров подтверждают его бесспорную выгоду.
Но это программное обеспечение способно на гораздо большее, чем просто проектирование
Другое дело, что для раскрытия потенциала этой технологии важно применять ее на всех этапах, а значит, иметь подготовленную единую стандартную среду, специалистов, которые могут работать на всех стадиях жизненного цикла здания — группами строительства, эксплуатации, технического обслуживания и закрытия проекта
На данный момент около 84% проектировщиков, работающих с BIM считают, что он устраняет ненужные переделки, 60% утверждают, что он позволяет раньше подключить цепочку поставок материалов, а 69% говорят, что BIM сокращает отходы материалов.
Тем не менее, BIM часто недостаточно используется за пределами своих возможностей проектирования. 41% строительных компаний используют BIM в ограниченном виде, но только 14% верят, что она поможет быстрее завершить проект.
2.Цифровые двойники
Такой тренд, как цифровые двойники или виртуальное представление физических сооружений или производств, процессов или систем, помогает предвидеть будущие проблемы при проектировании и строительстве. Предвидя будущие потенциальные проблемы, можно снизить риски. Цифровой двойник воспроизводит точно все процессы, операции, помогает прогнозировать изменения или ошибки, что обеспечивает эффективность бизнес-процессов
Поскольку компании, занимающиеся строительством, автоматизируют свои процессы, тренд цифровых двойников будет продолжать развиваться.
3.Устойчивое развитие
Устойчивое развитие и охрана окружающей среды — вот что сейчас на слуху, и строительная отрасль также продвигается в направлении создания устойчивой инфраструктуры. Архитекторы все чаще интегрируют окружающую среду в свое строительство, чтобы оно соответствовало их «зеленым» требованиям.
Устойчивость — это не только конечный продукт. На самом деле, устойчивость должна поддерживаться на протяжении всего процесса строительства. И BIM помогает компаниям обеспечить устойчивость, позволяя инженерам, дизайнерам, строительным экспертам и поставщикам изучить проект до начала строительства.
4.Совместимость с другими ПО
Когда компании реализуют крупные проекты, становится критически важным интегрировать другое программное обеспечение с BIM. В будущем совместимость и простая интеграция станут движущими силами успеха BIM. Мы не ошибемся, если предположим, что в течение следующего десятилетия BIM будет оснащен оборудованием для интеграции с AR/VR, IoT, Big Data, AI и 3D-печатью.
И все-таки про технологии
И хотя общепризнано, что BIM – это проявление цифровой революции в строительной отрасли, тем не менее, эта революция не предполагает отказа от выпуска 2D чертежей. Другое дело, что сами чертежи – будь то поэтажные планы, фасады или разрезы – являются производными от геометрически точной модели. Они генерируются на основе модели, практически в автоматическом режиме, когда модель в достаточной степени проработана. Параллельно, отдельно от модели чертежи не разрабатываются. Таким образом они получаются скоординированными, а изменения, вносимые в модель, автоматически отражаются на всех видах, чем и гарантируется высокое качество проектов.
Рис. 1. Фрагмент модели – план этажа как проекция.
И как же все это обеспечивается?
Ответ я предлагаю поискать в фундаментальном различии между программными средами CAD (от Computer-Aided-Design) и BIM.
Привычные для проектировщиков CAD-овские программные продукты, такие как Autocad, например, порождают файлы, состоящие, преимущественно из векторных объектов, текстов, форм, связанных с ними типов линий, слоев. Есть там также блоки, 3D объекты довольно сложной формы. Чертежи, созданные в CAD-системах, по объективным причинам являются плохими контейнерами для информации
Помимо того, что качество проектной информации трудно гарантировать, но также важно, что эта информация не является структурированной и не подлежит машинной обработке
BIM-среды оперируют интеллектуальными параметрическими объектами. Проектировщик создает модель в виртуальной 3D среде из интеллектуальных компонентов, абсолютно точно их позиционируя. Компоненты сгруппированы в классы (или семейства), которые точно соответствуют классам строительных компонентов реального мира: стены, колонны, двери, окна и т.д. максимально соответствуют своим физическим аналогам.
Помимо точных физических размеров, задаваемых параметрически, объекты могут нести в себе еще множество атрибутов, отражающих их физические характеристики (массу, теплопроводность и пр.), информацию о производителе и поставщике, стоимости, сроках поставки и пр. Но и это еще не все. Среди параметров объектов есть и такие, что определяют их поведение, а также отношения с другими компонентами. Все это позволяет говорить о построении в полной мере интеллектуальной виртуальной модели, характеристики и различные аспекты которой могут быть заранее детально проанализированы. Здание можно увидеть в деталях в офисе, еще до выхода на стройплощадку, а процесс его возведения с высокой точностью можно смоделировать и визуализировать.
Есть еще один важнейший аспект BIM подхода – это интероперабельность, то есть возможность для специалистов различных дисциплин работать в наиболее подходящих для них программных инструментах, а затем обмениваться данными или объединять различные разделы проекта в единую (федерированную) модель.
Международная организация buildingSMART предложила всеобъемлющий набор спецификаций компонентов, получивший название IFC (Industry Foundation Classes), который предусматривает нейтральный системный подход к описанию всех основных семейств компонентов строительной отрасли, с учетом всех процессов полного жизненного цикла. Этот нейтральный формат (точнее – схема данных) позволяет научить всех разработчиков программного обеспечения класса BIM если не говорить на одном языке, то хотя бы читать и писать на нем. Этот нейтральный формат дает возможность получить доступ к проектной информации для непрофессионалов.
Несмотря на достаточно четкое определение сути BIM объектов и возможностей их использования, в профессиональной среде продолжаются споры о том, что можно, а что нельзя считать BIM-овским программным обеспечением. В качестве ответа я предлагаю посетить сертификационную страницу международного альянса buildingSMART, где подтверждается готовность отдельных программных продуктов «читать» и «писать» на общем языке информационного моделирования.
Из компаний-производителей программных продуктов авторского инструментария на момент написания статьи в списке отражены Autodesk (Revit Architecture, Revit Structure, Revit MEP), Graphisoft (ArchiCAD), Nemetschek (Scia Engineer, Allplan, Vectorworks), Trimble (Tekla Structures).
