Плюсы и минусы битермического теплообменника

Настенные котлы с битермическим теплообменником

Давайте разберемся, что собой представляет битермический теплообменник. Из его названия понятно, что речь идет о выполнении двух разных задач внутри одной конструкции (это нагревание воды для отопления и горячего водоснабжения).

Такая незамысловатая конструкция позволяет использовать внутреннюю область для горячего водоснабжения, а внешнее пространство — для отопления. Также внешняя труба в целях лучшего теплообмена оснащена пластинами, обеспечивающими наибольший контакт с продуктами горения.

Принцип действия

  1. Пластины разогреваются в результате горения топлива и передают тепло теплоносителю, циркулирующему внутри отопительного контура. Если горячая вода для бытовых нужд не используется, то контур ГВС перекрыт.
  2. При открытии крана с горячей водой, контур отопления блокируется и открывается контур ГВС, в результате чего нагревается теплоноситель, движущийся по внутренней трубке. Как только кран с горячей водой будет закрыт, контур ГВС автоматически перекроется и возобновится движение теплоносителя в отопительном контуре.

Другими словами, всегда работает только один из двух контуров, при этом вода для ГВС получает тепло от уже нагретой воды из отопительного контура. Считается, что котлы с битермическими теплообменниками на 15% дешевле, чем при использовании раздельных теплообменников. Но в этом случае КПД получается немного меньше (примерно на 2%).

Преимущества котлов с битермическими теплообменниками

  • Простая конструкция, не требующая установки трехходового крана, который довольно часто ломается и нуждается в замене.
  • Такие котлы имеют более компактные размеры, так как внутри корпуса не требуется дополнительное место для размещения второго теплообменника.
  • Горячая вода сразу течет из крана во время открывания, в отличие от использования котлов с раздельными теплообменниками.
  • Из-за более простой комплектации многие модели стоят дешевле котлов с дополнительным теплообменником.

Некоторые люди ошибочно считают, что вода из контура ГВС, находящаяся во внутренней трубке теплообменника, всё равно забирает существенную часть тепла, когда требуется только отопление, и снижает общую эффективность работы котла. Практика показывает, что это не так, и здесь нет никакого повода для беспокойства.

Недостатки

  • Возможность получения ожога во время приема душа. Используя котел с битермическим теплообменником, нужно быть более внимательным к температуре воды ГВС, особенно, если в доме есть дети. Данная проблема наиболее актуальна, когда на улице сильные морозы и отопление работает в полную силу. Включив горячий кран, лучше немного подождать, пока сильно разогретая вода стечет.
  • Продолжительность работы котла в режиме ГВС имеет некоторые ограничения. Этот момент нужно уточнять у специалистов, хорошо знакомых с приобретаемой вами моделью котла с битермическим теплообменником.
  • Нежелательно использовать теплоноситель с большим содержанием примесей, так как это приведет к образованию накипи на внутренних стенках трубок теплообменника. Если используемая вами вода слишком жесткая, ее следует смягчать, а это дополнительные затраты. В нашей практике известны случаи, когда владельцы таких котлов не следили за качеством воды в отопительной системе, и теплообменник выходил из строя во время сильных морозов. Сами понимаете, какие серьезные проблемы это вызывает.
  • Сложное обслуживание. Битермические теплообменники трудно поддаются очистке, даже если эту процедуру доверить профессионалам.
  • Из-за засорения теплообменника эффективность котла снижается с каждым годом.

Рекомендуем: Рабочее давление в системе отопления в частном доме: какое должно быть, как создать?

Рано или поздно наступает момент, кода битермический теплообменник придется заменить. Расходы могут достигать 30-40% от стоимости котла. Согласитесь, что это достаточно большие расходы. При этом здесь не учтена оплата за работу.

Без всякого преувеличения можно сказать, что битермические теплообменники являются одноразовыми, так как их чистка из-за специфичной конструкции не дает больших результатов.

Мы лишь можем порекомендовать использовать такие котлы в сочетании со специальными системами очистки, снижающими количество солей в теплоносителе.

Примером котла с битермическим теплообменником может служить настенный котел Baxi Eco Four 24. Он имеет компактные размеры (400x730x299 мм), относительно небольшой вес (29 кг) и рекомендуется к установке в домах площадью до 240 м2.

Преимущества битермических агрегатов

Достоинства теплообменников с единым блоком распространяются и на эффективность нагрева как такового, и на удобство контроля, не говоря о более высокой надежности агрегатов. Что касается эффективности, то битермические радиаторы функционируют с меньшим коэффициентом теплопотерь. Если в разделенной на два блока системе требуется нагрев двух блоков, то в данном случае обслуживается начинка одного корпуса – соответственно, увеличивается объем выделяемого тепла. В плане управления битермический теплообменник выгоднее по той же причине. Термостаты ориентируются на показатели одного цельного блока, что сказывается на точности получаемых данных. Надежность, в свою очередь, достигается за счет минимизации соединительной инфраструктуры – по сути, требуется лишь связка между теплообменником и снабжающими каналами.

Как почистить теплообменник?

Очистка теплообменника проводится по окончании отопительного сезона. Для проведения работ достаточно иметь в наличии стандартный набор инструментов. Перед началом работ необходимо отключить котельный агрегат от газовой сети (магистральной или локальной) и электричества.

Рассмотрим, как чистить напольный газовый котел

  • первым делом демонтируется горелочное устройство;
  • от газового клапана требуется отсоединить все провода;
  • из камеры сгорания извлекается термопара, которую соединяет с газовым клапаном капиллярная трубка;
  • отсоединяется патрубок подачи топлива;
  • откручиваются болты или гайки (4 шт), фиксирующие плиту с горелкой, узел в сборе извлекается наружу.

Горелку газового котла удобно чистить старой зубной щеткой. Сажу также необходимо удалить с датчика контроля пламени, запальника, пьезоэлектрического устройства для автоматического розжига.

Чтобы добраться до теплообменника котла, снимают верхнюю крышку агрегата, отсоединяют датчик тяги и дымоход, снимают утеплитель, демонтируют крепеж кожуха и сам кожух. Получив доступ к теплообменнику, необходимо снять с него турбулизаторы.

Для чистки турбулизаторов подходит мягкая металлическая щетка, а сам теплообменник освобождается от наслоений сажи миниатюрным скребком, выполненным из тонкого металла. Также используется кисть на длинной ручке. В первую очередь очищаются и обметаются дымогарные трубы, затем следует убрать сажу, осыпавшуюся на днище.


Очистка настенного котла осуществляется зубной щёткой

Чистка настенного теплогенератора. После отключения подачи газа требуется демонтировать переднюю панель котла. Затем откручивается передняя крышка, которая закрывает камеру сгорания. Рекомендуется прикрыть форсунки листом плотной бумаги, чтобы горелка не засорилась падающей сажей. Чистка теплообменника двухконтурного котла своими руками выполняется при помощи старой зубной щетки либо щеточки с металлической щетиной. После того как прочистка завершена, необходимо обмести теплообменник кисточкой и аккуратно вынуть бумагу с собранной сажей. Как выполняется процедура, смотрите на видео ниже.

Промывка одноконтурного и двухконтурного газового котла

Промывка теплообменника газового котла необходима для удаления внутренних отложений, которые способны нарушить нормальную циркуляцию теплоносителя в отопительной системе и вызвать проблемы с подачей горячей воды в локальную систему ГВС. Также в отложениях могут присутствовать вещества, разрушающие металл.

Насколько часто требуется выполнять данное мероприятие, зависит от вида теплоносителя. Если в системе циркулирует очищенная вода, достаточно делать профилактику раз в четыре года, удаляя отложения. Систему с антифризом следует промывать каждые два года и регулярно менять теплоноситель – под воздействием высоких температур он со временем меняет свойства и может стать опасным для металлических элементов системы.

Плюсы и минусы

Основное преимущество битермических радиаторов уже было озвучено. Они стоят дешевле и при этом несущественно теряют в производительности. Совмещение контура для отопления и ГВС практически не сказывается на скорости нагрева проточной воды и в то же время не снижает количество нагреваемой воды. Сравнивая котлы одной мощности у одного и того же производителя, можно увидеть, что допустимый расход горячей воды практически не отличается.

Второй аспект – это способ нагрева воды. За счет трех-четырех точеного крепления внутренней трубки к внешней увеличивается площадь соприкосновения теплоносителя с теплообменником. Фактически тепло от пластин распределяется не только по поверхности внешней трубки, но и переходит частично на внутреннюю трубу. Тем самым повышается скорость нагрева.

Как только кран горячей воды открывается, в трубах уже имеется хорошо прогретая вода. Контур отопления перекрывается, и остаток воды внутри теплообменника дополнительно отдает тепло, не препятствуя его переходу от пластин к горячей жидкости во внутренней полости.

Рекомендуем: Инверторный обогреватель для дома: принцип работы, технические качества, плюсы и минусы

Что же на счет минусов?

И они так же есть. Сложная форма поверхности внутри трубок потенциально повышают скорость отложения солей. Особенно, если установлена высокая температура для отопления в пределах до 95оС включительно. Однако это в большей степени является проблемой не теплообменника, а подготовки воды.

В отоплении по определению теплоноситель необходимо заливать подготовленный. Для этого жидкость избавляют от избытка солей, железа и прочих включений или, по крайней мере, смягчают, добавляют антифриз и прочие добавки, исключающие образование накипи. Даже если не подготавливать воду она в системе теплоснабжения двигается по замкнутому контуру и со временем из нее уходят соли, общее количество которых не пополняется.

В отношении горячей воды все зависит от адекватности пользователя и наличия предварительной очистки и фильтрации. Если есть подозрения, что вода жесткая и способствует образованию накипи, то и одноконтурный котел с большим сечением канала в теплообменнике будет под угрозой.

Накипь в теплообменнике

В любом случае до котла следует установить фильтр или фильтрующую станцию исключающую попадание солей и извести в ГВС и естественно в кран потребителю.

Еще одна особенность – это раздельная работа контура отопления и горячего водоснабжения:

  • В первый момент пока открыта горячая вода, при работающем отоплении, потечет почти кипяток (зависит от установленных параметров обогрева).
  • Теплоноситель не прогревается во время использования ГВС, однако водяное отопление даже с очень малым объемом все равно обладает высокой теплоемкостью и инертностью. Придется использовать очень долго горячую воду, чтобы ощутить снижение тепла в помещении в зимний период.

Зато в окончании можно сказать и о последнем преимуществе битермического теплообменника. В летний период не возникает проблем с получением горячей воды. Источником тепла для нее остается все тоже горение топлива, и не нужно прогревать весь контур или даже специально подготовленный ограниченный контур по байпасу, чтобы порадовать себя горячим душем.

Схемы движения потоков в пластинчатом теплообменнике

Однопроходная схема

Простейшие схемы пластинчатых теплообменников – это те, в которых обе жидкости делают только один проход, поэтому нет никакого изменения направления потоков. Они известны как однопроходные схемы 1-1, и есть два типа: противоточные и параллельные. Большим преимуществом однопроходной компоновки является то, что входы и выходы жидкости могут быть установлены в неподвижной пластине, что позволяет легко открывать оборудование для технического обслуживания и очистки, не нарушая работу трубопроводов. Это наиболее широко используемая однопроходная конструкция, известная как U-образная компоновка. Существует также однопроходная Z-схема, в которой имеется вход и выход жидкости через обе торцевые пластины (рисунок 9).


Рисунок 9 – Механизм работы однопроходного ПТ: а) U-образное расположение и Б) Z-образное расположение.

Противоточный поток, где потоки текут в противоположных направлениях, обычно предпочтительнее из-за достижения более высокой тепловой эффективности, по сравнению с параллельным потоком, где потоки текут в одном направлении.

Кстати, прочтите эту статью тоже: Сварной пластинчатый теплообменник (Блок)

Многопроходная схема

Многопроходные устройства могут также использоваться для повышения теплопередачи или скорости потока потоков и обычно требуются, когда существует существенная разница между расходами потоков (рисунок 10).


Рисунок 10 – Многопроходный пластинчатый теплообменник

Пластины ПТ могут обеспечивать вертикальный или диагональный поток, в зависимости от расположения прокладок. Для вертикального потока вход и выход данного потока расположены на одной стороне теплообменника, тогда как для диагонального потока они находятся на противоположных сторонах. Сборка пакета пластин включает чередование пластин “а” и “в” для соответствующих потоков. Монтаж пакета пластин в режиме вертикального потока требует только соответствующей конфигурации прокладок, поскольку устройства А и в эквивалентны (они поворачиваются на 180°, как показано на рисунке 11а). Это невозможно в случае диагонального потока, для которого требуются оба типа монтажных пластин (рисунок 11б). Плохое распределение потока с большей вероятностью происходит в массиве вертикального потока.


Рисунок 11 – (a) пластина с вертикальным потоком, (б) пластина с диагональным потоком

Котлы на битермических теплообменниках

Использование битермических радиаторов в котельных установках получает все большее распространение. Зачастую крупные производители сами разрабатывают проекты моделей на собственных комплектующих, среди которых и теплообменники. Одним из лидеров в сегменте является фирма Immergas, предлагающая котлы с теплообменниками на 6 трубках. Такая конструкция дает плюс по сравнению с 4 и 5-трубчатыми теплообменниками, поскольку расширенная секция может располагаться близко к пламени горелки. Впрочем, надо учитывать и тепловую мощность, которую обеспечит котла. Битермический принцип работы в данном случае способен выдавать порядка 24 кВт и это может быть избыточно для частных домов и больших загородных коттеджей. Также разработкой битермических агрегатов занимаются компании Vaillant, Navien, Protherm. Продукцию данных производителей отличает не только современная конструкция, но и функциональность. Инженеры стремятся обеспечивать модели возможностями плавной регулировки пламени, опцией охлаждения теплообменника и т. д.

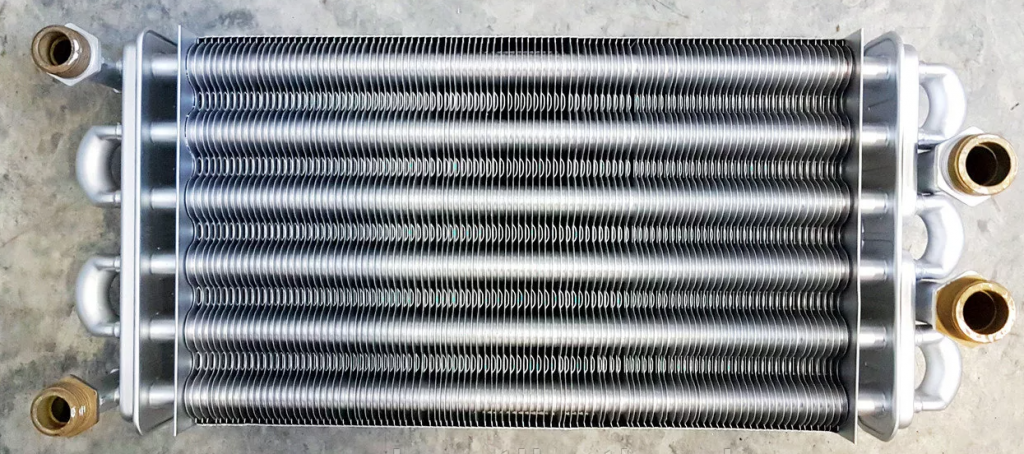

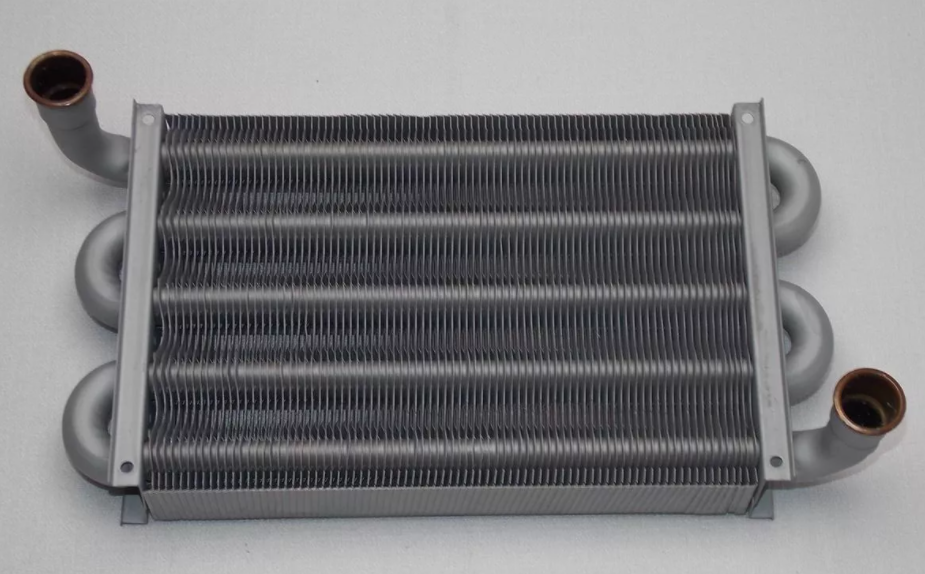

Как устроен теплообменник битермического типа

Принцип работы котла с теплообменником битермического типа, заключается в следующем:

  • Пластины аккумулируют тепло и нагревают трубки с циркулирующим в них теплоносителем. Первый контур, основная труба теплообменника, предназначена для прокачки жидкости для системы отопления, второй (в виде ромба), для ГВС.
  • Алгоритм работы котла следующий – пока не открыт кран горячей воды, по теплообменнику циркулирует исключительно теплоноситель системы отопления. Как только требуется подача ГВС, нагрев на отопление временно останавливается.

Получается, что двухконтурные газовые котлы с битермической конструкцией теплообменника, работают по принципу поочередного нагрева системы отопления и ГВС, что позволяет более точно расходовать тепло, получаемое от горелки.

Срок службы теплообменника, зависит от нескольких факторов: химического состава воды для ГВС, толщины стенок, заложенных производителем. Слабым местом и одновременно недостатком битермических теплообменников, считается подверженность оседанию накипи внутри стенок теплообменника.

Теплогенератор с двумя раздельными теплообменниками, продолжит работать на нагрев теплоносителя, после зарастания контура ГВС. Устройство битермического теплообменника газового котла, такой возможности не дает. После зарастания контура, работа котла полностью прекращается.

Как и чем промыть теплообменник с битермической конструкцией

Способов промывки несколько:

  • В домашних условиях – самый простой метод, заключается в заполнении котла жидкостью для промывки и пропускании ее через контур, посредством бустера – насоса, создающего давление. Процедура занимает 15-20 минут и не требует разбора котла.Недостаток ремонта своими руками в том, что некоторые используемые средства агрессивны и неправильное выполнение процедуры, нередко приводит к потере герметичности теплообменника. Устранить течь между контурами достаточно проблематично. Неисправность приводит к необходимости замены теплообменника.
  • В сервисном центре – оптимальный вариант обслуживания, позволяющий продлить срок службы котла и предотвратить его ранний выход из строя. Агрессивные химические вещества, при сервисном обслуживании применяют, только если не удалось восстановить пропускную способность более мягкими способами.

Существует еще несколько рецептов промывки теплообменника: применение уксусной или лимонной кислоты, и т.п. Народные способы малоэффективны и не приносят существенной пользы.

Какой теплообменник лучше – раздельный или битермический

Два теплообменника, работающих на ГВС и отдельно на отопление, больше в диаметре, поэтому зарастают дольше и менее подвержены отложению кальция на стенках.

Выбирая между раздельным теплообменником или битермическим, учитывают еще один фактор. Стоимость последнего устройства, намного ниже. В среднем, цена за котел снижается приблизительно на треть. Низкая стоимость, это главное преимущество теплообменника битермического типа.

Если регулярно проводится чистка теплообменника, а на подпитку системы отопления и подачу водоснабжения установлена система фильтрации, и водоподготовки, битермический котел прослужит не меньше чем аналог с двумя отдельными контурами.

Назначение

Теплообменник — устройство для передачи тепла от одной среды другой. Передача холода невозможна. Даже в холодильнике теплообменник забирает лишнее тепло, а не передает холод. Самое холодное вещество теплее абсолютного нуля. Передача осуществляется через изолирующий материал. Правила:

  1. Изолирующий материал должен быть теплопроводником.
  2. Не должен пропускать одну среду в другую, иначе произойдет смешивание.

Чтобы повысить эффективность первого условия, увеличивают площадь поверхности. Например, припаяв перпендикулярно к трубкам пластины. Стараются сделать стенки изолирующего материала тоньше. Ограничивает давление среды. Материал теплообменника сказывается на теплоотдаче.

Общие сведения о битермическом теплообменнике

Классические теплообменники для котлов предусматривают разделение камер нагрева. То есть для обслуживания отопительных контуров предназначается одна камера – как правило, основная, а для ГВС – второстепенный радиатор. Такое исполнение имеет немало преимуществ, однако на фоне объединенных камер нагрева становятся очевидны и его слабые стороны. При этом будет неправильно считать, что во втором случае вода смешивается – такой принцип не допускает и битермический теплообменник. Что это такое в плане подхода к обслуживанию воды? Это то же самое радиаторное оборудование, но с общим корпусом, в котором заключены и камеры для нагрева теплоносителя, и отсеки для подготовки бытовой воды. В битермических системах тоже действует принцип разделения зон обслуживания разных сред, но это относится именно к внутреннему разграничению камер. В то время как стандартный разделенный теплообменник изначально содержит две разные камеры.

Какой материал лучше

Котловые теплообменные аппараты изготавливаются из разных металлов, выбор которых выполняется производителем в процессе проектирования источника нагрева.

В основном современные устройства комплектуются теплообменниками из стали, чугуна, меди и алюминия. Они имеют разные коэффициенты теплопередачи, допустимую температурную среду и стойкость к коррозионным процессам. Напольный газовый котел с чугунным теплообменником наиболее экономичный и долговечный.

Стальной

Стальной нержавеющий нагревательный аппарат технологически наиболее простой, как в изготовлении, так и в эксплуатации. Поэтому он обладает самой демократичной ценой, что влияет на общую стоимость котла.

Сталь имеет неплохую пластичностью, поэтому такая конструкция в среде высокотемпературных горячих газов менее подвержена температурной деформации.

Алюминиевый

Многие западные модели комплектуются алюминиевыми теплообменниками, которым специалисты приписывают большое будущее в бытовой теплоэнергетике.

Они при высокой пластичности имеют теплопроводность выше в 9 раз, чем у стали. Кроме того они обладают высокой функциональностью при незначительном весе.

В таких конструкциях не создаются зоны напряжения при сварном соединении, подобно нержавеющим аппаратам, а, следовательно, будут отсутствовать коррозионные опасные участки.

Компоненты из алюминия характеризуются сильной химической устойчивостью, которая используется в низкотемпературных режимах или котлах конденсационного типа.

Тем не менее, алюминиевые конструкции прослужат меньше, если будут использовать жесткую водопроводную воду, они практически сразу забиваются накипью.

Медный

Медные поверхности в устройствах котлового теплообмена компактны и обладает малым весом, поэтому их устанавливают на газовый котел Навьен.


Медь по существу не коррозирует в агрессивных кислотных средах. Котлоагрегаты с подобными аппаратами компакты и удобны в использовании. По причине низкой инертности, медные устройства стремительно прогреваются и охлаждаются.

Плюсов у медных теплообменных аппаратов больше, чем отрицательных качеств. Медная конструкция владеет малый весом, компактностью, небольшой емкостью.

Она не боится коррозийных процессов и требует меньшего расхода газа для нагрева теплоносителя. К недостаткам пользователи относят высокую стоимость и ненадежность при нестандартных холодных пусковых режимах.

Газовые котлы с чугунным теплообменником

Чугунный котловой теплообменный аппарат, считается самым эффективным и долговечным, поскольку не подвержен коррозии. При этом, поскольку материал очень хрупкий, он требует правильной эксплуатации.

Неравномерный нагрев конструкции, который происходит в момент пуска из холодного состояния или в местах накипеобразования, приводит к возникновению различных трещин в стенках конструкции.

Пользователям такого устройства потребуется контролировать качество питательной воды, устанавливать систему очистки и при появлении накипи для газовых котлов с чугунным теплообменником проводят промывку теплообменника.

Обычно ее выполняют 1 раз в году перед началом отопительного сезона. Если питательная вода предварительно очищается перед подачей в котел, то периодичность промывки составляет 1 раз в 4 года.

Как устроен теплообменник газового котла, для чего предназначен

Теплообменник — это емкость, где тепловая энергия, выделяемая при сгорании газа в газовой горелке, передается тепловому носителю. Конфигурация теплового обменника может быть разной и зависит от того, как устроен газовый котел. По способу передачи тепловой энергии от источника тепла жидкому теплоносителю их делят на теплообменники первичного и вторичного (сдвоенного) типа, а также битермические.

Первичный теплообменник.

Предназначен для монтажа в одноконтурном котле, где происходит подогрев теплоносителя для системы отопления. Энергия сгорания топлива здесь передается носителю напрямую.

Вода в первичном обменнике тепла нагревается до высоких температур, что провоцирует оседание накипи на его стенках, поэтому устройство нуждается в периодической очистке и профилактике. Продлить срок эксплуатации оборудования помогает система водоочистительных фильтров.

Вторичный.

Устанавливают в двухконтурных котлах, предназначенных и для отопления, и для горячего водоснабжения. Здесь нагрев жидкого теплоносителя происходит от жидкости, которая была нагрета ранее.

В конструкции этого типа кроме первичного модуля (где подогревается теплоноситель, отвечающий за отопление) есть пластинчатый теплообменник (где греется вода для бытовых нужд).

Битермический.

Нужен для двухконтурных котлов и представляет собой две системы (отопительную и ГВС), совмещенные друг с другом и работающие синхронно. В наружной подогревается вода для отопления, а во внутренней — для горячего водоснабжения.

Первичные

Первичный теплообменник — это полая трубка большого диаметра, изогнутая в одной плоскости в виде змеевика. Для увеличения рабочей поверхности, а значит и мощности, на ней размещают пластины разного размера.

Первичный тепловой обменник подвергается высоким нагрузкам. Снаружи на его стенки действуют продукты сгорания, копоть, кислотные ангидриды, а изнутри — агрессивные соли, растворенные в теплоносителе. Поэтому, для изготовления первичного теплообменника применяют металлы не подверженные влиянию коррозии (медь, нержавеющая сталь), герметизацию обеспечивают уплотнения теплообменника. Сверху детали покрывают защитным составом. Обязательно регулярно проводят очистку оборудования от накипи. Специальная система фильтров помогает защитить стенки теплообменника от инородных отложений. Все эти меры помогают увеличить КПД и продлить срок эксплуатации оборудования.

Первичные тепловые обменники имеют несложную техническую конструкцию и ломаются редко. Отрицательное их качество — невысокая функциональность.

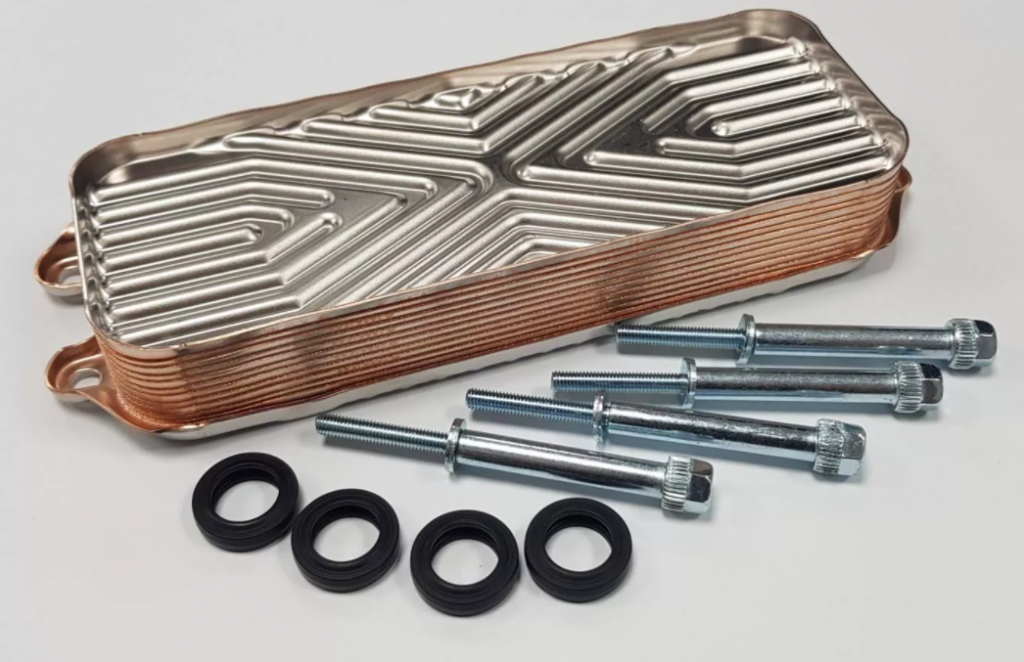

Вторичные

Вторичный теплообменник нужен для нагрева воды в двухконтурном газовом котле, осуществляющем и отопление, и горячее водоснабжение. Это надежная конструкция, состоящая из системы полых пластин, внутри которых циркулирует вода.

Более эффективны многоходовые модели пластинчатых обменников тепла. Они предполагают многоразовое прохождение жидкости в разных направлениях, что помогает ее лучшему прогреванию. Хорошими материалами для вторичного теплообменника будут нержавеющая сталь, медь, алюминий.

Принцип действия оборудования, предназначенного для горячего водоснабжения несложен: тепло передается от жидкого носителя тепла к жидкому. Скорость теплового обмена выше, что замедляет появление отложений на стенках аппарата. Срок эксплуатации продолжителен, а техническое обслуживание может проводиться реже. Стоят вторичные обменники тепла дороже, но со своей задачей они справляются более эффективно.

Битермические

В битермическом или совмещенном теплообменнике объединены две системы обмена тепла — от газа к тепловому носителю и от теплоносителя к воде, необходимой для горячего водоснабжения. Устройство представляет вставленные друг в друга полые трубы, по которым циркулирует вода.Для обслуживания используют специальные бустеры для промывки.

Действие обеих систем теплообмена происходит синхронно: в то время как вода во внешней отопительной трубе подогревается снаружи, во внутренней трубе нагревается вода для ГВС. Битермическая система имеет простую конструкцию. Газовый котел, оборудованный системой такого типа, редко ломается, недорого стоит, компактен.

Среди отрицательных качеств битермической системы — невысокая мощность. Части, контактирующие с водой, подвержены отложениям солей, что требует установки фильтров. Ремонт сложен, а иногда и невозможен. Большое количество стыков и соединений создают риск внутренних протечек, объем нагреваемой воды ограничен.

Особенности котлов с битермическими теплообменниками

Популярность котлов, имеющих радиаторы битермиче6ской направленности, сегодня очевидна. Современные производители, разные лидирующие компании используют собственные комплектующие (на 6 трубок) и интересные разработки (плавная регулировка горения, охлаждение и др.). Например, бренды:

  • Immegras, Италия;
  • Protherm, Словакия;
  • Vaillant, Германия;
  • Navien, Корея;
  • Ferroli, Италия.

Секционное расширение позволяет увеличить показатели теплоотдачи, располагать приспособление очень близко к горелке с открытым пламенем, в сравнении с устройствами на 4 или 5 трубок. Расширенные варианты выдают по мощности уже не 15-18 кВт, а 24 кВт, что подходит не для жилого дома, а больше для производственных или административных помещений.

Что это такое

Битермический радиатор объединяет в одной конструкции теплообменники для контура отопления и для ГВС проточного типа. Идея заключается даже не в сочетании трубок отдельных контуров на единой платформе пластин теплообменника.

Внутри основной трубы из теплопроводящего металла, чаще меди, вставлена вторая трубка, согнутая в виде ромба. Внутренняя трубка припаивается по всей длине к внешней в трех-четырех точках. Промежуток между стенками используется для прокачки и нагрева воды для отопления. Внутренняя полость отдана под ГВС.

По поверхности внешней трубки прессованием или пайкой закрепляются пластины для увеличения площади теплообмена с продуктами горения и более эффективного нагрева воды.

Критерии выбора

Первое отличие газовых котлов состоит в том, как показывает полный обзор газовых котлов отопления, есть котлы с камерой сгорания открытого типа, а есть с камерой закрытого типа. В котлах с камерой сгорания открытого типа продукты сгорания выбрасываются в дымоход благодаря тяге, которая в нем присутствует. Кислород, без которого процесс горения невозможен, берется из помещения, в котором находится котел. Перед тем, как выбрать газовый котел отопления, следует учесть, что котел с камерой открытого типа может быть установлен только в том помещении, где есть хорошая вентиляция.

Дальнейшая теплота выделяется из выхлопного газа путем конденсации содержащегося в нем водяного пара и подается обратно в систему отопления. Это повышает эффективность газового отопления, снижает затраты на отопление и снижает загрязнение окружающей среды. Например, для газового отопления в новом здании или для модернизации, для кондоминиума, дома с одной семьей или для масштабных проектов в жилищной сфере. Компактные блоки экономят пространство и позволяют дополнительное пространство в подсобном помещении или подвале.

Для выбора газового отопления также говорят, что энергия в доме не должна храниться. Конденсационные котлы имеют высокоэффективные теплообменники, которые позволяют выхлопным газам выходить, прежде чем они выходят из дымовой трубы до такой степени, что водяной пар, содержащийся в нем, конденсируется выборочно и передает выделенное тепло конденсации дополнительно к отопительной системе.

Коаксильный дымоход представляет собой конструкцию по типу «труба в трубе». Свежий воздух поступает через наружную трубу дымохода, а выброс отработанных газов производится через внутреннюю трубу. Осуществляя выбор газового котла отопления, следует знать, что в случае котлов с камерой сгорания закрытого типа воздух поступает с улицы, поэтому такой котел можно установить даже в невентилируемое помещение.

Газовое отопление — экономичное и экологичное

Таким образом, газовый нагреватель с конденсационным бойлером особенно энергосберегающий, который защищает денежный мешок, а также окружающую среду. Эффективность ресурсов с использованием технологии конденсации. Конденсационные котлы почти полностью отводят тепло, содержащееся в выхлопных газах, и дополнительно преобразуют их в тепло. Теплообменник полностью поворачивается и может быть легко очищен. Изюминка: очистка осуществляется при полном давлении в системе. После обслуживания спа-центр не нуждается в вентиляции и сразу готов к использованию. Еще одно преимущество заключается в том, что контроль сбоку с боковой стороны обеспечивает свободный доступ к внутренней части.

Исходя из такого критерия, как отвод отработанных газов, модели газовых котлов отопления можно разделить на следующие виды: парапетные, дымоходные и турбированные.

  • Парапетный котел – это агрегат с камерой сгорания закрытого типа, в котором выброс отработанных газов происходит естественным образом.
  • Дымоходный котел – это агрегат с камерой сгорания открытого типа.
  • Турбированный котел – представляет собой котел с камерой сгорания закрытого типа.

Выброс отработанных газов в таких котлах происходит принудительным образом. Для выброса отработанных газов газовые котлы отопления турбированные оснащены встроенным вентилятором.

Она может делать почти все — только лучше

Особенностью является электронное газоаналитическое управление сжиганием, которое автоматически регулируется в газовых условиях. Каждому оператору должно быть обеспечено даже низкое энергопотребление в режиме ожидания и максимальная эффективность при чистом сгорании. Так же, как очень компактный дизайн, который делает обогреватель идеальной заменой для каждой ситуации установки. Благодаря своей поворотной камере сгорания и прозрачному и легкодоступному дизайну он обладает высокой эксплуатационной способностью, как и его предшественники.

Расчет кожухотрубчатого теплообменника

Расчет кожухотрубного теплообменника подразумевает проведение ряда отдельных расчетов, имеющих целью определить необходимую площадь поверхности теплообмена – значит определить необходимую поверхность теплообменника и подобрать теплообменник в соответствии с ГОСТом.

Для определения требуемой площади поверхности теплопередачи необходимо выполнить следующие виды расчетов:

  1. Тепловой расчет.
  2. Расчет температурных режимов.
  3. Расчет физических параметров рабочей среды.
  4. Расчет коэффициента теплопередачи.
  5. Расчет параметров теплообменника.

Более подробную информацию, касающуюся методики проведения указанных расчетов, можно найти на соответствующих сайтах в интернете или в специальной литературе.
