Как установить блок розеток в стену: особенности монтажа

Достоинства

Встроенные розетки для мебели обладают рядом положительных качеств, за что их и ценят покупатели по всему миру.

Высокий уровень безопасности. Расположение кабеля подключения к центральной сети питания осуществляется под столешницей. Это снижает вероятность того, на него будет оказано механическое воздействие. Помимо этого, скрытый блок обладает надежной защитой от влаги. Это предотвращает короткое замыкание. Ограничение доступа для детей. При монтаже не потребуется занимать полезную площадь стола

Это особенно важно для обладателей малогабаритных кухонных гарнитуров. Аккуратный внешний вид

Это позволяет применить розетки в интерьерах любого стилистического направления.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

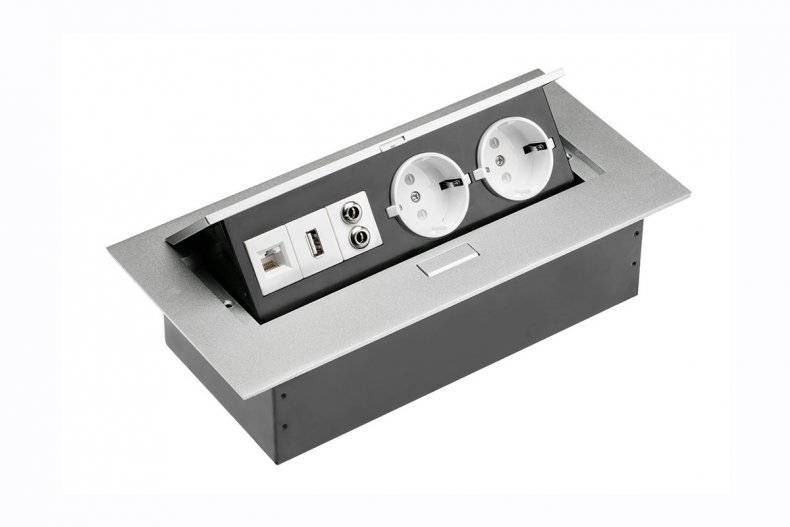

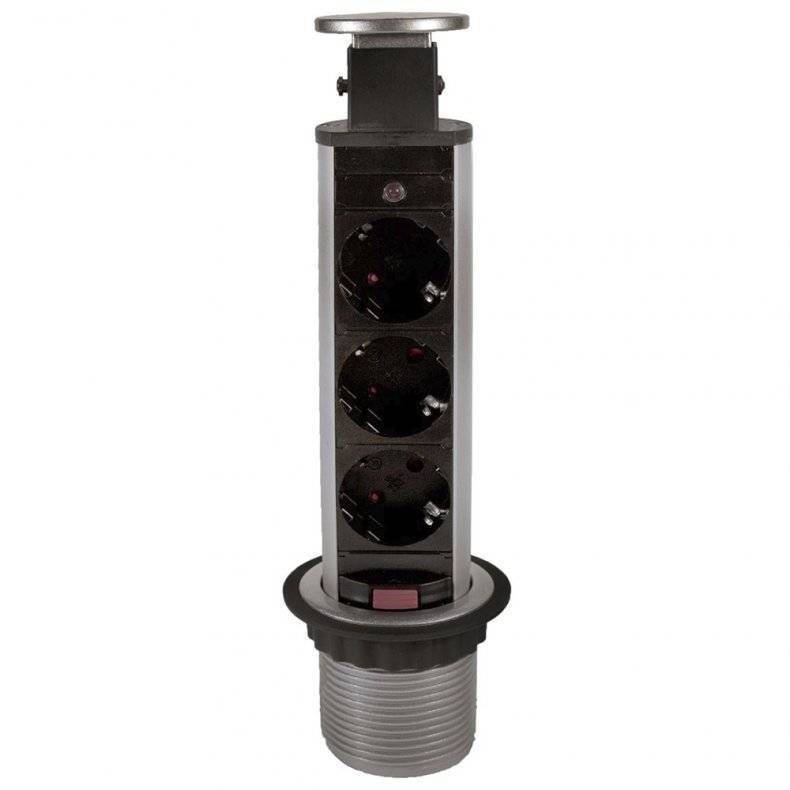

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность

Высушенная древесина хорошо горит.

Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.

Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.

Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.

Требования законодательства к скрытой проводке

Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.

Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.

Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.

У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.

Монтаж розеток в открытой проводке

Приведу два разрешенных правилами и наиболее пожаробезопасных способа:

1. ретро проводка;
2. кабель-каналы.

Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.

Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.

Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.

Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.

Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.

Инструкция по монтажу

Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.

Выполнение подготовительных работ

Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.

Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.

Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.

Разметка стены

Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.

Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.

Создание штроб

На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.

Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.

Крепление подрозетников

Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.

В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.

Подключение электрики

Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.

Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:

После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.

На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.

Схема подключения блока розетка-выключатель с двумя клавишами

Устройства, которые имеют в своей конструкции более одной клавиши, отличаются процессом подключения, поскольку в них увеличено количество проводников, выполняющих соединительные функции между светильником и выключателем.

Для их успешного подключения и последующего правильного функционирования, необходимо придерживаться следующего алгоритма действий, который подойдет для устройств с двумя клавишами:

1. Для реализации схемы потребуется осуществить прокладку пяти проводников, которые будут протягиваться из распределителя к спаренной электрической системе.
2. Подключение заземления и нуля, которые выходят из распределителя, осуществляется только к розетке.
3. Внутреннее устройство коммутирующего блока подразумевает наличие особой перемычки, которая необходима для подачи фазы на выключатель.
4. Две оставшиеся свободные жилы нужно подсоединить к соответствующим контактам выключателя, поскольку именно через него фаза будет подаваться на контролируемые светильники.
5. Внутри распределителя необходимо скрутить между собой провода, предназначенные для подачи фазы через коммутатор, и свободные жилы, выходящие на патроны в светильнике.
6. Нуль и заземление светильника также скручиваются и зачищенными оголенными концами соединяются с другой скруткой, которая используется для подключения розетки.
7. В случае, если не устраивают функции, выполняемые при нажатии клавиш, то их необходимо откорректировать. Для этого будет достаточно поменять местами жилы, которые подключены к контактам выключателя.

Такие разновидности блоков наиболее часто используются для монтажа на перегородку, которая установлена между дверьми, ведущими в ванную и туалет. Иногда в конструкции устройства имеется и третья клавиша, предназначенная для управления освещением на кухне.

Процесс подключения трехклавишного устройства не будет иметь принципиальных отличий, в нем просто увеличится количество проводников.

Подключение электрики

Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:

1. Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
2. Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
3. Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
4. С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
5. Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
6. Все оголенные участки проводов обматывают изоляционной лентой.
7. Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
8. Уровнем контролируют ровность размещения блока.

1. В последнюю очередь монтируют верхнюю часть комплекта.

Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.

Некоторые нюансы размещения точек электропитания

Довольно часто, когда подобные устройства размещаются на кухне возле рабочей зоны, устанавливают блоки розеток с выключателями. Для хозяйки это довольно удобно – в любое время можно включить подсветку или выключить ее, если она становится не нужна. При монтаже выдвижного блока розеток лучше всего использовать гибкий провод в негорючей изоляции, в то время как для внутреннего размещения в стене более приемлемым вариантом будет жесткий медный кабель.

Подрозетники стоит зафиксировать в проделанных для них отверстиях. Это можно сделать при помощи гипсового раствора или алебастра. При помощи правила проверяется отсутствие выступов – «стаканы» должны быть полностью утоплены.

Особенности подключения электрики

Когда раствор окончательно затвердеет, приступают к подключению внутреннего блока розеток. Если розетка подключается по шлейфовому типу, провода идут от распредкоробки в первый подрозетник.

Для создания смычек готовят фрагменты разноцветных проводов. При этом сечение смычек должно быть таким же, как сечение проводников линии электропитания. Проводники не должны быть чрезмерно длинными, так как в этом случае будут мешать нормальной установке розетки в монтажную коробку. Отрезанные провода зачищают от изоляционного слоя примерно на 1 сантиметр.

Через переходники подрозетников продевают провода. До этого нужно обеспечить нормальную проходимость переходников, для чего очищают от остатков гипсового или алебастрового раствора. Установка блока розеток пройдет проще, если концовки проводников загнуть по направлению к клеммам.

С блока снимают защитную крышку. После этого на 5 – 7 миллиметров припускают зажимные винты. Очищенный конец фазы питающего кабеля направляют к первой розетке. Следует иметь в виду расположение клемм. Далее PE проводник и нули питающего кабеля ведут ко второй розетке. Точно так же, как описано выше, подключают все остальные розетки. Гнезда нужно закручивать не слишком сильно.

Шлефирование розеток подразумевает четкое соблюдение принципа полярности контактов. От клеммы с фазой отходит фазный провод, от нуля — нулевой.

Читать далее: Компьютерная розетка категории и технология подключения

К примеру, если в главной питающей точке блока силовых розеток при установке исчезнет заземление, последующие участники цепочки потеряют защитный ноль. В будущем, если на корпус попадет сетевое напряжение (при неисправности техники), напряжение передастся и на все другие корпуса электробытовых приборов, подключенных к сети.

Когда эта работа закончена, остается лишь окончательно затянуть саморезы, закрепить корпус в подрозетнике и установить декоративную крышку.

Подготовка к монтажу

Подготовка инструментов к монтажу розеток

Чтобы каждая блочная розетка была установлена правильно, нужно подготовить такие материалы:

• панель с нужным количеством точек питания;
• планку декоративную;
• кабель проводки нужным метражом – замеряется от распределительной коробки по всем вертикальным и горизонтальным штробам до точки расположения конструкции;
• провод для перемычек;
• алебастр или гипс (можно шпаклевку).

Из инструментов нужно подготовить:

• строительный уровень или линейку;
• карандаш;
• перфоратор с коронкой по бетону и гипсокартону диаметром 70 мм;
• зубило, молоток;
• электромонтажные инструменты;
• шпатель;
• тару для замешивания шпаклевки (гипса, алебастра).

Степень защиты

При выборе комбинированных блоков учитывается степень защиты от сырости, проникновения предметов с размером 50 мм и меньше. Маркируется буками «IP» и парой цифр. Обозначения показаны в таблицах:

степень защиты от пыли и предметов	Размер предметов (мм), которые не попадут в блок выключателей
отсутствует
1	>50
2	>12
3	>2,5
4	>1
5	мелкие частицы и пыль
6	пыль в устройство не проникнет вообще

степень защиты от сырости	описание защиты
отсутствует
1	падающие сверху капли
2	капли, которые падают как сверху, так и под углом 15°
3	брызги, попадающие под углом 60 °, дождь
4	брызги, падающие с разных углов
5	водная струя
6	мощная водная струя
7	недолгое погружение под воду
8	длительное подводное погружение

Для жилого помещения подойдет изделие со степенью защиты IP 20, для ванной комнаты — IP 45. Если комбинированный розеточный блок находится на улице, то степень защиты должна быть IP 65.

Виды евророзеток и их особенности

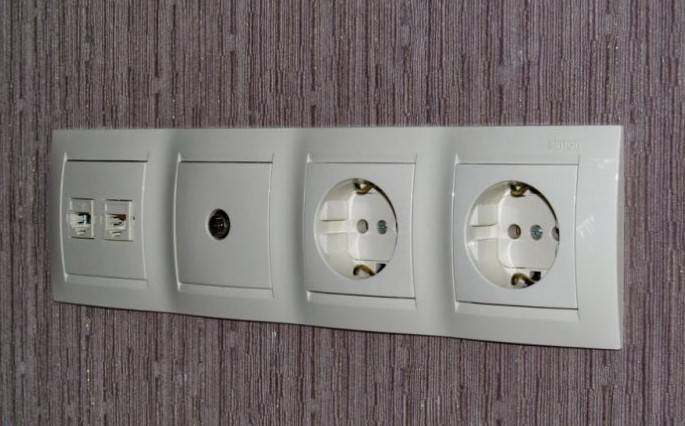

Евророзетка без контакта заземления. Самый простой вариант. Как можно видеть на фото, данная евророзетка почти не отличается от «советской». Существуют варианты для улицы и для установки внутри помещения.

Евророзетка с контактом заземления. Ее легко распознать по характерным металлическим контактам. Заземление значительно повышает безопасность эксплуатации электросетей. Наружное устройство розетки оснащено специальными пазами. Современные вилки с небольшими конструктивными выступами надежно фиксируются в таких розетках.

Евророзетка с функцией защитных шторок. Повышает безопасность неиспользуемых розеток. Если в доме есть маленькие дети, рекомендуется установка розеток данного типа. Минусом такого варианта является некоторое неудобство вставления вилки в розетку. Чтобы это сделать, требуется преодолеть сопротивление защитных шторок.

Евророзетка с функцией автоотключения. Самый дорогой вариант в плане цены вопроса. Оснащена продвинутыми датчиками и системами отключения. Производит автоотключение в случае контакта электрического тока с телом человека.

Евророзетка с встроенным таймером. Другими словами — это розетка для продвинутых «лентяев». Розетка может быть запрограммирована на специальное включение в заданное время.

Как вариант, при помощи такой розетки можно «включать» электрочайник каждое утро, находясь при этом еще в постели. В комплекте к розетке прилагается инструкция по эксплуатации данной евророзетки.

Евророзетка с устройством выталкивания. Комплектуется специальным механизмом, который при нажатии на кнопку выталкивает вставленную вилку.

Евророзетка с выключателем в одном корпусе. Устанавливается по необходимости.

Индикаторная евророзетка. Комплектуется светодиодом. Показывает наличие тока в электросети.

Размеры евророзеток могут разниться, в зависимости от выбранной вами модели.
