Открытая проводка в стиле ретро

Подготовка проекта электроснабжения дома

Чтобы приступить к разработке индивидуального проекта, необходимо получить в электроснабжающей организации (РЭС) технические условия. Они станут основанием для выполнения работ.

Таблица средней потребляемой мощности бытовых приборов.

Прежде всего высчитывается общая (сводная) мощность всех электрических приборов. Далее поэтапно разрабатывается схема электрики в доме своими руками:

• выполняется технический план всего домостроения. В схеме электропроводки в частном доме фиксируются места (точки) расположения электророзеток, выключателей, светильников, а также электроприборов с отдельным подключением;
• для каждой электроточки выбирается тип кабеля, ведущий к ним. Если используются выключатели с двумя клавишами и розетки с заземлением, то к ним подводят трехжильный кабель;
• на схеме разводки электропроводки в деревянном доме указываются места установки распределительных коробок. Рекомендуется для двух смежных комнат использовать одну коробку;

Пример схемы разводки электропроводки в деревянном доме.

• на схеме разводки электропроводки в частном доме отражается мощность каждого прибора. Если прибор имеет электродвигатель, величина указывается с учетом пусковой мощности электродвигателя;
• все осветительные устройства (люстры, бра и т.д.) подключаются в одну группу, а более мощные приборы (бойлеры, котлы, электропечи и т.д.) объединяются в другую группу. Для них предполагается подведение кабеля и подключение через отдельный автомат;
• на схеме отмечается расстояние от линии прохода кабеля до проема дверей, окон, а также расстояние от электроточек до пола и потолка. В дальнейшем это поможет избежать повреждения электропроводки при проведении ремонтных работ.

Схема электроснабжения должна учитывать все потребляемые мощности электроприборов.На заметку! Все повороты кабеля внутренней электропроводки должны быть выполнены исключительно под углом 90 градусов.

После этого выполняется расчет максимальной мощности, потребляемой всеми электрическими приборами при их одновременном включении. Определяют номинальную нагрузку на вводный (первый по ходу электропитания) автомат.

Электромонтаж ретро проводки

Монтаж начинают с установки розеток и выключателей, в них подключают кабели, которые другим концом цепляются к распаячной коробке. После неё размечаются места установки изоляторов по трассе прокладки кабеля. Первый изолятор ставится не далее 5 см от распаячной коробки. Далее, расстояние между изоляторами на рядом идущих линиях должно быть одинаковым и не более 40 см.

При прокладке кабеля необходимо следить за выполнением прямых углов и параллельностью рядом идущих линийФОТО: youtube.com

Сквозь стены кабель проводится через металлические трубки диаметром 20 мм и длинной, равной толщине стенок. В распаячных коробках провода соединяются между собой либо сваркой, либо опрессовкой, либо клеммниками. Сварка является самым надёжным способом, но её может выполнять только аттестованный сварщик. Для опрессовки требуются умелые руки и специальные клещи. На клеммниках собирать монтаж проще всего, но и надёжность при этом значительно ниже.

Распределительный щит компонуется по функциональному принципу. Для группы осветительных приборов ставятся десятиамперные автоматические выключатели, для розеточной группы применяют шестнадцатиамперные дифференциальные автоматы.

Ретро проводка по каменным стенам

Самое существенное отличие от работы в деревянном доме в том, что все установки надо вести по твёрдой поверхности. В дерево легко забить гвоздь и завинтить шуруп. В случае с каменной (бетонной или кирпичной) стеной, приходится применять более трудоёмкую технологию.

Все шурупы завинчиваются в деревянные или пластмассовые дюбелиФОТО: stroimaterials.ru

А под каждый дюбель нужно в стене высверлить гнездо, диаметром чуть меньше, чем диаметр дюбеля. Гнёзда сверлятся электродрелью с победитовым сверлом по бетону. Лучше, если эта дрель оснащена ударным механизмом. Потом в это отверстие забивается дюбель, а уж в него ввинчивается саморез. Эту операцию необходимо проделывать для установки каждого изолятора, а для элементов фурнитуры требуется по два шурупа.

Как проводится монтаж ретро проводки в доме с каменными стенами, смотрите в этом видео.

Watch this video on YouTube

Изоляторы

При прокладке ретро-проводки провода фиксируются на изоляторах (их еще называют «ролики»). Чаще всего их делают из керамики, в которую добавляют красящий пигмент. Но есть и пластиковые (из негорючего пластика, можно найти металлические.

Форма у изоляторов для ретро проводки характерная — в сечении напоминает цифру «8», но есть отличия, которые влияют на удобство работы. Это размер верхней части. Она может быть меньшего и большего диаметра. Если используются двухжильная проводка, брать можно любые — провода хорошо лягут в любом случае. Если же провод трехжильный, лучше брать изоляторы с большим радиусом верхней части — три провода уложить бывает проблематично.

Изоляторы для ретро проводки

Параметры изоляторов под ретро-проводку следующие:

• диаметр основания 18-22 мм;
• высота — 18-24 мм.

Читать также: Домашняя антенна для цифрового телевидения своими руками

Цветов много и с их выбором определиться не всегда просто. Их можно взять под цвет оплетки провода или под цвет стен, можно — такого же оттенка, как выключатели/розетки, а можно — просто белые. В каждом случае приходится определяться исходя из интерьера и того, насколько декоративной вы хотите сделать проводку.

Количество изоляторов для открытой проводки

Какое количество изоляторов может понадобиться? Считать надо по метражу открытой ретро проводки. На один метр используют 1-3 штуки. Нормы нет, а ориентируются все на один параметр: чтобы было красиво. Основная задача — чтобы провода не провисали.

Изоляторы для ретро проводки

Когда тянут ретро-провод горизонтально, приходится ставить изоляторы чаще, вертикально — можно и реже. Вообще, если ретро проводка в деревянном доме, то ориентироваться надо на количество бревен. Если они диаметром 30 см и больше, ставят через бревно, если меньше — красивее смотрится через два.

Цены и производители

Изоляторы для винтажной открытой проводки стоит искать одновременно с кабелем. Обычно их подбирают в тон к проводам, так что можно подбирать одновременно, у одного производителя и провода, и изоляторы.

Подобрать можно в том к кабелю

Самые дешевые изоляторы делают из специального пластика. Они строят до 10 рублей (порядка 10-15 центов). Так что цена более чем доступная. При мерно в два раза дороже стоят керамические ролики для ретро проводки. Кроме «обычных» моделей есть варианты с росписью, различными орнаментами. Но цена уже далеко не маленькая.

Преимущества и недостатки

Винтажная проводка характеризуется следующими достоинствами:

1. Низкая трудо- и материалоемкость. Отпадает необходимость применять фальшстены и металлические кабель-каналы.
2. Высокая скорость монтажа.
3. Оригинальный дизайн.
4. Высокая допустимая нагрузка. Это объясняется тем, что у внешней проводки хороший теплоотвод.
5. Высокая степень пожарной безопасности.
6. Доступность для ремонта.

Сеть обладает следующими недостатками:

1. Плохо сочетается с интерьером, оформленным в современном стиле.
2. Уязвима для механических повреждений.
3. Обходится сравнительно дорого из-за высокой стоимости комплектующих и большого расхода кабелей.
4. Не подходит для кухни и других грязных помещений: тканевая оплетка впитывает жир и теряет привлекательный вид. Но можно применить провода в виниловой или резиновой светостабилизированной оболочке, которые легко освобождаются от налета.

Монтаж

Чтобы выполнить разводку ретро-проводки понадобятся:

• распределительные коробки;
• кабели нужного сечения (от 1,5 до 2,5 мм);
• накладные розетки в стиле ретро;
• ретровыключатели;
• достаточное количество фарфоровых изоляторов-роликов.

В отличие от скрытого монтажа, который выполняется до начала отделочных работ, разводка электропроводки выполняется уже поверх обоев, окрашенной или лакированной деревянной поверхности.

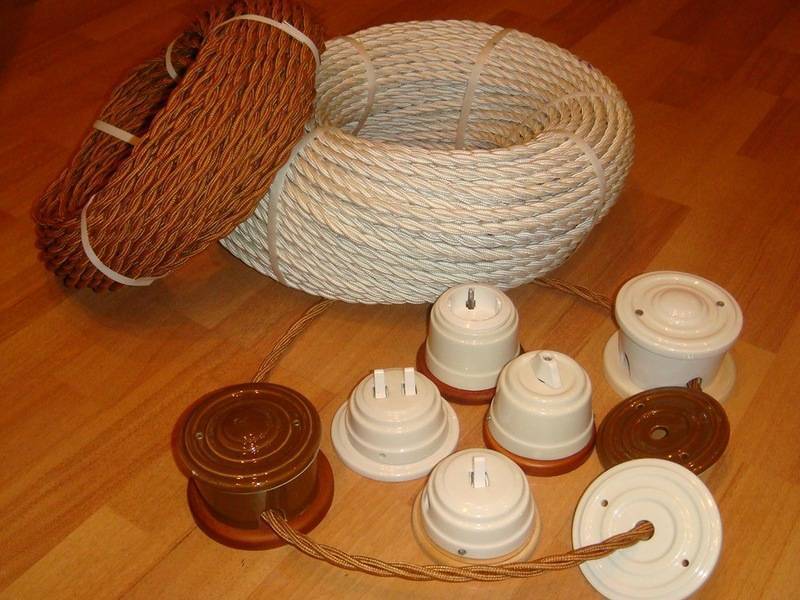

Всё необходимое для начала работ

Проектирование — важнейший этап

Электрификация объекта, а особенно, деревянного дома требует строгого соблюдения современных стандартов. Правильный выбор расходных материалов и соблюдение правил монтажа гарантирует безопасную эксплуатацию.

Проектирование лучше доверить специалисту, ведь только он сможет выбрать оптимальное сечение кабеля в зависимости от нагрузок, учтёт другие важные параметры. Проектирование специалистом электромонтажной фирмы — 50% успешного монтажа. Электрик посоветует наиболее подходящие места для установки распределительных коробок, выключателей, розеток.

Специалист посоветует оптимальную схему для подключения оборудования. На поиск подходящей схемы уходит достаточно много времени, но лучше потратить его, сделав проводку безопасной, долговечной и готовой к любым нагрузкам.

Расчёт материалов

Ретро-проводка обходится недёшево. Это связано с высокой ценой комплектующих. Страна-производитель и даже цвет изделия сильно влияет на стоимость. Например, кабель коричневого цвета будет стоить гораздо дешевле, чем синий или золотистый. Те, кто решил использовать комплектующие из Китая, будут разочарованы: даже китайские товары для ретро-проводки стоят достаточно дорого. Наиболее популярны итальянские компании, предлагающие разнообразные товары, отличающиеся надёжностью и разнообразием.

При наличии схемы-проекта рассчитать количество материалов не так сложно. Стоимость продукции следующая:

1. Кабель в бухте — от 5 до 15 тыс. рублей за бухту;
2. Ролики-изоляторы из фарфора — от 20 до 50 р. за ролик;
3. Накладные выключатели и розетки — 600–4000 р. за единицу;
4. Подложки для изоляции — 500–200 р.

Важные особенности монтажа изоляторов-роликов

Установка изоляторов подразумевают некоторые особенности:

• первые фарфоровые ролики-изоляторы монтируются на расстоянии 4–5 см от выключателя, розетки или распределительной коробки;
• горизонтальный монтаж подразумевает расстояние между изоляторами не более 45 см (иначе кабель начнёт провисать);
• при вертикальном монтаже шаг можно увеличивать до 50 см;
• для поворота используется 2 изолятора под углом 45 градусов на расстоянии 5 см, при этом сам провод поворачивает на 90 градусов.

Выбор деталей и фото ретро проводки

• Арматура и провода закупаются в Италии. Самой популярной итальянской фирмой считается Fontini, выпускающая для винтажной проводки распределительные коробки, различные выключатели, ролики и многое другое.
• Все элементы изготавливаются из фарфора и выполняются под старину. Детали выполнены в соответствии с нормами пожарной безопасности.
• Выбирать кабели следует по цвету оплетки к дизайну помещения. Можно выбрать спокойные тона или яркие, контрастные. Под окраску проводников подбираются ролики, коробки, выключатели, розетки.
• Так как винтажные провода стоят недешево, то часть проводки можно выполнить в стиле «ретро», а часть спрятать за обшивкой или в кабель-канал под цвет поверхности.

После того как будут выполнены все отделочные работы и приобретены необходимые материалы, можно приступать к монтажу винтажной электропроводки.

• В первую очередь следует начертить схему, в которой необходимо отметить места установки выключателей, розеток, светильников.
• В соответствии со схемой наброски переносятся на поверхности. При этом с помощью уровня необходимо проверять горизонтальность всех линий.
• Вдоль разметок с помощью саморезов по дереву устанавливаются фарфоровые ролики, расстояние между которыми должно составлять пятьдесят сантиметров.
• Между первым роликом и выключателем или розеткой расстояние должно быть не менее пяти сантиметров.
• Согласно схеме устанавливаются распределительные коробки, выключатели и розетки.
• Между изоляторами протягивается электропроводка, провода которой скрепляются между собой с помощью клемм или пайки. В деревянных домах скрутку проводников из соображений безопасности использовать не рекомендуется.
• Провода натягивать следует так, чтобы между ними и поверхностью оставался зазор, не меньше чем в один сантиметр.

Как самостоятельно сделать стильную ретро проводку. Фото

Для винтажной разводки, сделанной своими руками, нужно будет приобрести:

• одножильный кабель необходимой длины;

• распределительные коробки;
• специальные изоляторы.

Из нескольких проводников необходимо будет свить один жгут. Если в деревянном доме установлено заземление, то соединить можно три кабеля, если нет, то жгут вьется из двух.

• В выбранных местах на поверхности крепятся изоляторы. Устанавливаются они путем прилипания или с помощью дрели.
• К проводам присоединяется термоусаживаемая трубка под цвет кабеля. Она гарантирует долгую службу кабеля и прочность установки.
• Провода одеваются на ролики или изоляторы.

Остальные условия монтажа те же, что и при проводке специализированных ретро кабелей.

Устанавливать ретро проводку можно не только в деревянных домах, но и в современных квартирах, если она будет подходить под интерьер помещения. Любители винтажа точно оценят ее презентабельность. К сожалению, материалы, даже те, которые изготавливаются в Китае, стоят довольно дорого.

https://youtube.com/watch?v=2jDeKOTfP7U

Старинная проводка в деревянных домах

Как монтировать старинную проводку

Электросеть наружного вида устанавливается в несколько этапов:

Определение области, где будут размещены все элементы электропроводки – розетки, выключатели и приборы для освещения

Важно располагать розетки на значительном удалении от пола.
Выбор схемы подключения электрических приборов. От правильного определения этого параметра зависит надежность и безопасность всей системы.
Разметка трассы с помощью лазерного уровня.
Закрепление изоляторов

Ролики располагают на расстоянии не менее 4 см от любого элемента электрической сети. Если кабели прокладывают в горизонтальном направлении, то изоляторы устанавливаются в большем количестве. Не стоит располагать ролики на дистанции более 45 см друг от друга. При монтаже в вертикальной плоскости это расстояние может составлять до 50 см. Установка сети в доме из бруса предполагает учет количества и размера бревен. При колодах, диаметр которых составляет менее 30 см, изоляторы размещаются через 2 штуки, в противном случае ролики устанавливаются через одно бревно. Для поворота кабеля понадобятся два керамических изолятора, их располагают под углом. Поблизости от элементов электрической сети кабель должен быть обязательно перевязан тканевой обмоткой.
Размещение монтажных коробов.
Монтаж розеток. Дистанция от водопроводных и отопительных труб должна составлять не менее 50 см. Двери и окна располагают по крайней мере через 10 см от кабелей. В местах подхода проводов к розетке оставляют допуск размером в 20 см для последующего подключения. Чтобы предотвратить натягивание проводов в распаечных коробах, они перевязываются в области соприкосновения с изоляторами.
Подключения и распайка проводов. В этот момент важно предотвратить скручивание кабелей. Ответвления размещают исключительно в коробах. Развод кабелей можно осуществлять в вертикальном или горизонтальном направлениях. При прохождении провода сквозь стены применяют фарфоровые втулки.

Открытый тип проводкиИсточник vit-elektro.by

Если не хочется выполнять полностью открытый тип проводки, можно использовать комбинированный вариант электрической сети. Для этого используют кабельные каналы, в которых укладывают некоторые участки витого провода. Например, основные линии можно разместить в коробах, а места подключения к розеткам и выключателям выполняются в ретро стиле.

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

• Ручной электрический инструмент (дрель, шуруповерт);
• Ручной инструмент (отвертки, пассатижи, бокорезы);
• Приборы контроля (мультиметр, мегомметр);
• Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
• Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

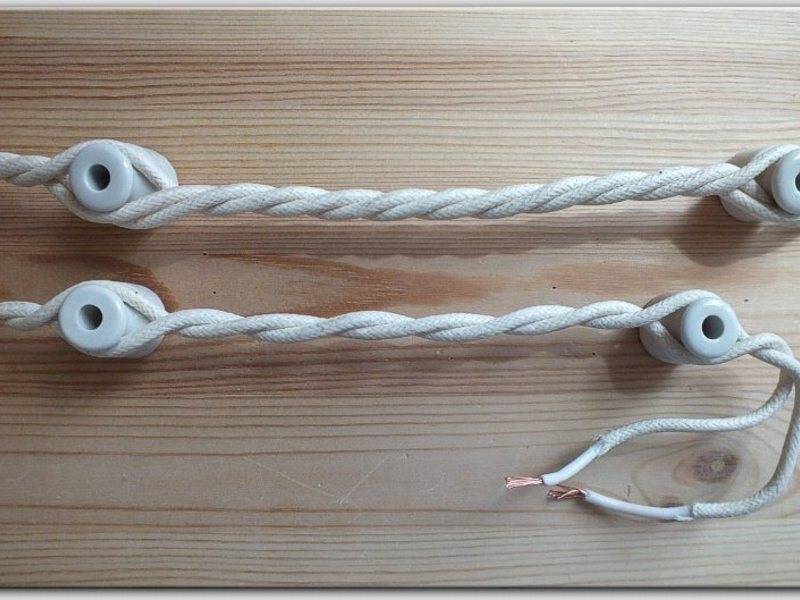

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

На сегодняшний день многие люди желают создать в своем доме старый интерьер. Особенно часто это можно заметить на дачах. Справиться с этим поможет ретро проводка. Деревянные дома считаются легковоспламеняемыми. Именно по этой причине здесь нужно проводить монтаж открытой проводки.

Но есть одна проблема. Большое количество проводов может значительно испортить интерьер комнаты. Для того чтобы не нарушать правила лучше всего провести витую проводку. В этой статье вы узнаете, как сделать ретро проводку в деревянном доме своими руками.

Как сэкономить

Открытая ретро проводка в деревянном доме хоть и стоит значительно дешевле, чем сделанная по всем правилам скрытая, но средств тоже требует немало. Схема разводки, как уже писали, лучевая, что значительно увеличивает расход кабеля.

Смешанный тип прокладки

Если бюджет ограничен, можно сэкономить, сделав проводку смешанного типа. Где это возможно провести ее скрытно — под полом или в перекрытиях, используя обычный кабель подходящего сечения. На нем установить распаечные коробки и от них уже поднимать/опускать линии электропитания с использованием ретро кабеля. Расходы на устройство открытой ретро проводки в деревянном доме станут значительно меньше.

Можно сэкономить, если от щитка до распаечной коробки вести обычный кабель, а вниз опускать декоративный

Изготовить витой провод своим руками

Еще больше сократить расходы можно если не покупать специальный декоративный провод. Его можно скрутить самостоятельно, купив медный провод в негорючей нитяной оплетке. Это, конечно, не шелк. Выглядит значительно проще, но для некоторых интерьеров эта простота подходит.

При покупке учтите, что провода придется скручивать, что съедает примерно 25-30% длины. Но цена на этот вид кабельной продукции настолько невелика, что при таком увеличении расхода все равно выгодно делать его своими руками.

Для самостоятельного изготовления витого кабеля для открытой проводки можно использовать следующие провода:

• РГКМ. Медный многожильный провод. Имеет двухслойную оболочку из кремнийорганической резины, поверх которой надета стекловолоконная оплетка. Дополнительно кабель залит лаком. Этот провод можно использовать даже в банях — он выдерживает нагрев до +180°С. Недостаток его — наличие стекловолокна. Работать лучше в плотных перчатках, после работы все пропылесосить, включая саму проводку. Еще один момент: провод РГКМ выпускается в двух цветах — сером и белом.

  Из провода РГКМ можно самому сплести ретро кабель для открытой проводки

• БПВЛ. Этот провод используется в авиационной промышленности. Расшифровывается как бортовой провод в ПВХ оболочки, поверх которой надета нитяная оплетка, залитая слоем защитного лака. Этот провод бывает разных цветов, но продается он в технических отделах, так что за нужным цветом придется побегать.

  Второй «кандидат» — БПВЛ

Самодельный вариант ретро кабеля хорош тем, что его можно сделать большего диаметра. Указанные провода есть сечением 4 и 6,5 квадратных миллиметров. Еще один плюс. Можно к делу плетения подойти творчески и сплести, например, косичку.

При самостоятельном изготовлении ретро кабеля из гибкого шнура, лучше вить его «по месту». Сначала прибить изоляторы, затем отрезать куски провода требуемой длины (не забывайте про дополнительный расход). Плести их сразу на месте. Если проводники решили только скручивать, то направление витков желательно менять после каждого изолятора. Так при усадке дома будет возможность быстро устранить провисания, сняв участок с изолятора и сделав дополнительно несколько витков. После чего установить кабель на место.

Устройство ретро-проводки и ее преимущества

Эффект стиля ретро достигается следующим образом: две-три электрические жилы сечением 0,75-2 кв. мм скручиваются друг с другом и покрываются слоем декоративной изоляции, изготовленной из шелка, который пропитывается специальным составом, не поддающимся возгоранию. Количество сплетенных проводов зависит от того, имеется в доме заземление или его нет. Провода, используемые в ретро-проводке, обычно изготовлены из меди и покрыты ПВХ для дополнительной защиты.

Зачастую в продаже встречаются кабели, имеющие внешнее покрытие из ткани, стекловолокна или бумаги. Опасаться этого не нужно – под слоем этого материала проложена надежная изоляция.

Крепление всех функциональных компонентов к базовой поверхности происходит при помощи соответствующих изоляторов.

Подробно про ретро-проводку на видео:

Провести открытую проводку всегда проще, чем скрытую, поскольку цепь в первом случае собирается накладным способом и отсутствует необходимость в штроблении канавок в стенах. При монтаже скрытой проводки этот этап отнимает много времени и сил.

Электропроводка в стиле ретро может быть выполнена в самых различных вариациях, а входящие в ее состав элементы, которые имеются в продаже, представлены в большом многообразии цветов. Это позволит при покупке изделий для монтажа выбрать те, которые лучше всего впишутся в конкретный интерьер.

При нарушениях в работе открытой сети, даже если неисправна распределительная коробка, ремонт не вызовет затруднений благодаря легкому доступу к любому участку. Дополнительным фактором защиты от воспламенения является установка на изоляторах (изолирующих прокладках) элементов коммутации и кабелей.

Электрические детали под старину изготовлены из современных пожаробезопасных материалов. Кроме того, занимаясь ремонтом помещения, в котором электропроводка установлена по открытому типу, вы вряд ли случайно повредите кабели.
