Самостоятельное укрытие смотровой ямы в гараже — возможные варианты

Для чего нужно засыпать погреб или яму в гараже?

Засыпав яму в гараже, погребе, автовладелец получит следующие преимущества:

  1. Утепление. Проводить ремонтные работы в бетонной яме, дрожа от холода, – малоприятная перспектива. Материал, использованный для засыпки, обеспечит теплоизоляцию, следовательно, в яме не будет холодно.
  2. Защита инструментов от коррозии. Хранимые в гаражном погребе инструменты могут подвергнуться коррозийному воздействию при отсутствии засыпки. В холоде на них образуется конденсат, приводящий к образованию ржавчины.
  3. Защита продуктов от гниения. Если вы храните в погребе гаражного помещения продукты питания, нужно позаботиться о защите от сырости и засыпать яму подходящим материалом.
  4. Защита от грунтовых вод. Засыпка дает возможность предотвратить проникновение грунтовых вод в погреб (воды поднимаются весной).

Если вы решили засыпать яму в гаражном помещении, требуется правильно подобрать материал, который станете использовать. Это позволит получить максимальный эффект от сделанной засыпки.

Керамзит

Обычно яму засыпают керамзитом, представляющим собой обожженную глину. Материал весит не много, следовательно, его легко засыпать. Засыпка не должна закрывать вентиляционные отверстия. Кроме того, керамзит требуется предварительно высушить, так как влажный материал может привести к тому, что доски пола начнут гнить.

Смесь древесной стружки

Яму возможно засыпать смесью древесной стружки и пены. При застывании материал обеспечивает заполнение пространства, защищает от действия холодного воздуха, влаги.

Минеральная вата

Иногда яму засыпают минеральной ватой. Она выгодно отличается от стекловаты тем, что содержит мало мельчайших частичек, представляющих опасность для человеческого организма.

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.).  Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она  и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Размеры

Все размеры смотровой ямы каждый автовладелец определяет самостоятельно

Начнём с того, что всё, что будет сказано ниже, относится к обычному автолюбителю, владеющему легковым автомобилем и обычным гаражом. Владельцы грузового и пассажирского автотранспорта, как правило, уже имеют свои станции техобслуживания, либо пользуются платными услугами специализированных автосервисов, оборудованных всем необходимым. Поэтому все рекомендации будут касаться размеров смотровой ямы для легкового автомобиля. Вам же придётся делать всё самостоятельно, включая и расчёт размеров ямы, при этом учитывая размеры гаража и автомобиля, поэтому, не указывая точных размеров, ограничимся рекомендациями, с учётом которых вы самостоятельно произведёте необходимые расчёты. Прежде всего, определитесь с расположением ямы. Поставленный на неё для ремонта автомобиль не должен мешать закрыванию ворот, упираться в верстак. Вход в саму яму должен быть доступен, и, как минимум, водительская дверь должна беспрепятственно открываться. Может быть, для соблюдения этих условий придётся произвести перепланировку гаража – перенести верстак, убрать лишние предметы и т.п.

Ширина смотровой ямы

Прежде всего, вам нужно будет измерить расстояния между внутренними поверхностями колёс. Но отступ от краёв колёс до краёв ямы рассчитывайте таким образом, чтобы автомобиль было удобно поднимать домкратом. Не секрет, что днища и пороги современных авто достаточно быстро теряют жёсткость, что затрудняет их подъём домкратом. Поэтому, по возможности, при расчёте отступа, предусмотрите возможные варианты поддомкрачивания авто таким образом, чтобы домкратом можно было воспользоваться или установив его на край ямы, или на прочную доску, положенную поперёк её. Кроме того, предусмотрите возможность того, что при смене авто у того окажется меньшая ширина колеи. Обычно ширину ямы делают 80 см, но, повторимся, вы можете чуть подкорректировать эту величину.

Глубина смотровой ямы

Глубину обычно делают «в рост» человека. Это позволяет заниматься ремонтными работами, не удерживая подолгу спину в «скрюченном» положении, что очень утомляет. При необходимости, во время ремонтов узлов, расположенных более высоко, можно использовать заранее приготовленную устойчивую подставку.

Глубина

После того, как с длиной и шириной определились, нужно решить какой будет глубина ямы. Этот показатель определяется конечно же с учётом роста человека, который станет её использовать в работе.

Надо сделать так, у человека во время ремонтных работ был хороший доступ к любой детали снизу авто, при этом рядом должен удобно располагаться необходимый инструмент.

Эксперты советуют рыть яму на глубину не менее двух метров. Даже если человек имеет относительно небольшой рост всегда можно что-нибудь подложить, чтобы достать до нужного уровня..

Вентиляция ямы в гараже

Тип вентиляции во многом зависит от размеров гаража, для достаточно больших гаражных конструкций можно ограничиться естественной вентиляцией, для маленьких помещений необходимо принудительное вентилирование. Вытяжное отверстие практически всегда выполняется сверху, у потолка, в помещении закрывается металлической или пластиковой решеткой, приточная вентиляция устанавливается внизу, не выше, чем 0,5 м от пола.

Вытяжное отверстие естественной вентиляции стараются проделывать с подветренной стороны, обычно оно снаружи защищено от дождя и снега гаражной крышей. Питание для электровентилятора берется от местной электросети или аккумулятора, направление движения лопастей подбирается опытным путем.

Монтаж полок

Без мест хранения инструментов настоящему автомобилисту обойтись сложно. Для обустройства полок в гараже можно воспользоваться любым вариантом их расположения. Они могут быть подвесными, угловыми, иметь разную длину и ширину. Полки можно расположить вдоль одной, двух или даже трех стен.

Подвесные полки в гараж

Если на полки будут устанавливаться емкости с жидкостями, по низу лучше предусмотреть небольшие бортики. Обязательно продумайте, где вы будете хранить массивные вещи. Такие полки должны быть дополнительно укреплены. Иначе со временем они провиснут, а затем и вовсе обвалятся. Зимнюю и летнюю резину лучше подвесить ближе к потолку, чтобы она занимала минимум свободного места.

В данном видео подробно рассказывается о каждом из этапов возведения гаража из пеноблоков, а также об основных тонкостях и секретах его строительства.

Гараж Дружбану из Шлакоблока за 2 Дня

Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Мы перезвоним в течении 15 минут

Пожалуйста, оставьте ваше имя и телефон.

Нажимая кнопку «Отправить» в любой из форм заказа на сайте votmastera.ru, я соглашаюсь с тем, что мои данные будут переданы компании PROFI.RU для дальнейшей обработки

Добавить информацию о компании

1) Регистрация на сайте – 5 000 рублей в год

.В стоимость включена возможность добавления работ в любые рубрики. Количество добавляемых работ так же не ограничено. 2) Реклама на месте со звездой – 5 000 рублей в месяц

.В выбранном разделе, в рейтинге компаний, компания заказчика будет размещена над 1 местом, на месте со звездой 3) Размещение баннера в шапке сайта в выбранном разделе. – 4 000 рублей в месяц

.Над меню, в самом верху сайта размещается баннер на всю ширину экрана. В ротации до 2х баннеров Чтобы оставить комментарий или отзыв необходимо авторизоваться через одну из социальных сетей:

Комментарии доступны только для зарегистрированных пользователей!

Войти через социальную сеть

Регистрация через соцсеть

человек уже нашли мастера на вотмастера.ру

Как сделать смотровую яму самостоятельно

Безошибочные работы по разметке участка начинаются с выбора подходящего материала, из которого станут выкладываться стены. Если он представлен кирпичными блоками, ширина кладки принимает значение в 120 мм. Тогда она вместе с длиной обзаводится дополнительными 240 мм. Когда надо отлить стены из бетонной смеси, толщина получает значение 200 мм, а общие показатели увеличиваются на 400 мм. Выкапывание котлована необходимо осуществлять ручными приспособлениями из-за небольших пропорций. После завершения земляных мероприятий поверхности тщательно выравниваются и трамбуются.

Опалубка для заливки бетона

При обустройстве гидроизоляционной прослойки большинство мастеров пользуется полиэтиленом. Но самым продолжительным периодом эксплуатации обладают материалы, изготовленные на основе полимеров или битума. Если гараж выстроен на сухой земле, находящийся в жидком состоянии гидроизоляционный состав наносится кистью и хорошо застывает. Предварительно подготовленный пол надо заливать качественным бетоном, который формирует стяжку толщиной максимум 7–8 мм. Перед укладкой препятствующего просачиванию воды покрытия основание уплотняется гравием.

Гидроизоляция ямы

С этой целью прослойка камня толщиной несколько сантиметров высыпается на поверхность. После чего распределяется по ней и вбивается трамбующим устройством. Дальше плоскость оснащается стельной сеткой с требуемыми габаритами, которая играет роль арматуры. Процедуру заливки раствора необходимо провести за минимальное количество времени, чтобы его застывшая структура сформировала бесшовный слой с ровной поверхностью. После того, как созданный пол приобретет оптимальную твердость, выполняются работы по укреплению стен.

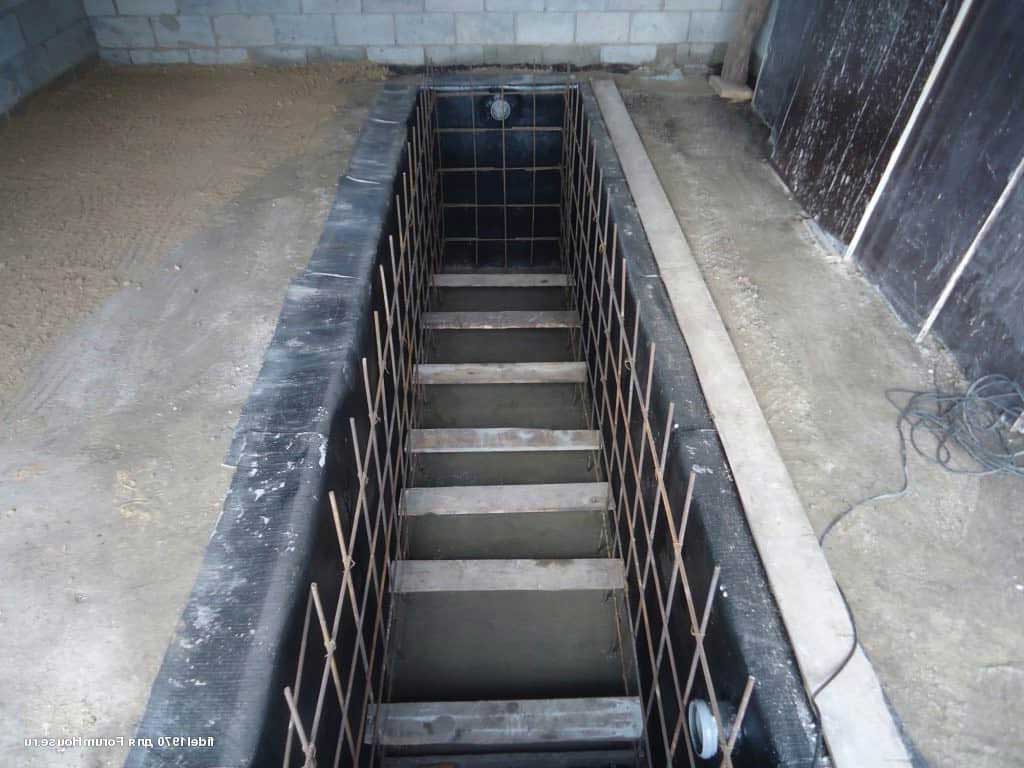

Армирование стен

Далее, чтобы сделать смотровую яму правильно, металлическая сетка укладывается слоями. Делается первый слой опалубочной конструкции и заливается раствор бетона. Чтобы ускорить процесс, рекомендуется осуществлять три этапа работы, на каждом из которых происходит монтаж и демонтаж дощатых деталей опалубки.

Постройка смотровой ямы

Когда все расчеты будут выполнены, можно начать разметку смотровой ямы. Для этого по ее углам вбивают колья, а между ними натягивают веревку. По выполненной разметке необходимо начать рытье котлована. Земля обычно выносится и хранится перед входом в гараж. Ширину и глубину смотровой ямы следует определить до начала выкапывания котлована.

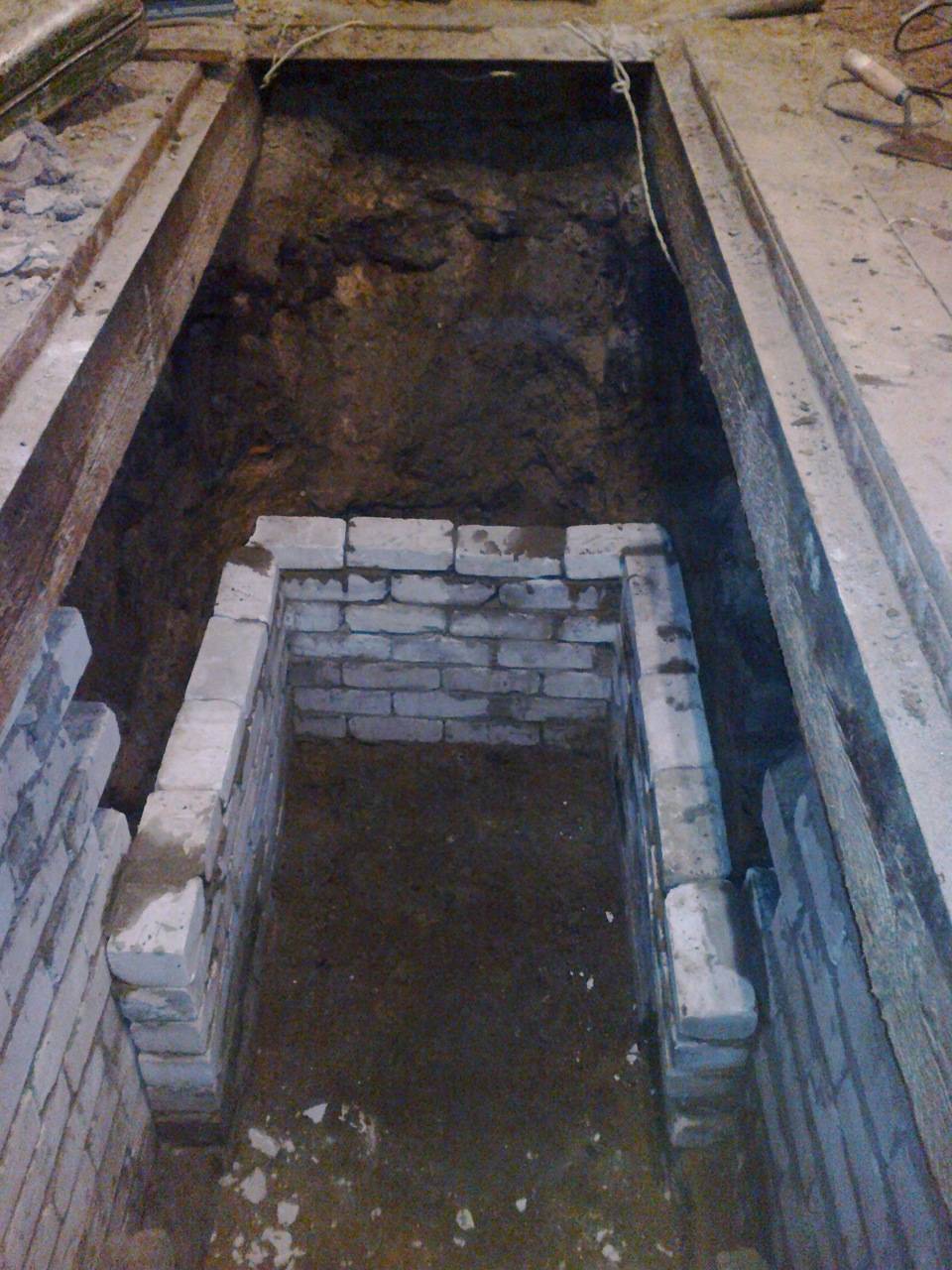

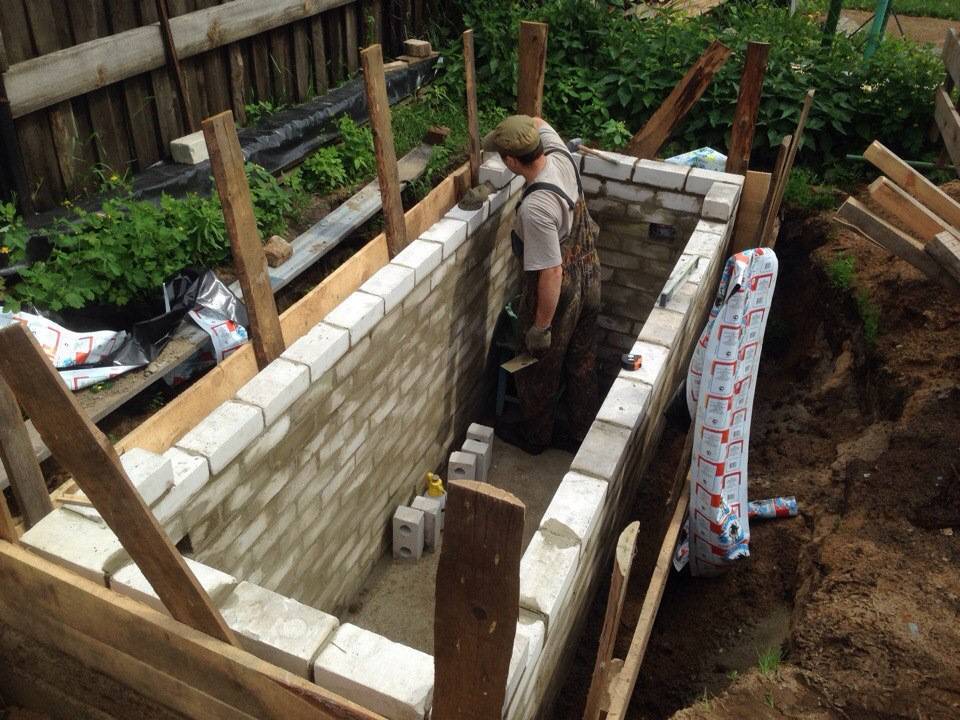

Стены из кирпича

Во время рытья котлована для смотровой ямы необходимо следить за уровнем влажности. Проектная глубина учитывает толщину стяжки пола. Если она будет достигнута, а воды еще не предвидится, можно не выполнять гидроизоляцию. Однако, чтобы не рисковать, следует сразу застелить смотровую яму гидроизоляционной пленкой.

Затем следует выровнять стенки. Необходимо удалять ямы и земляные горбы. Дно тоже следует выровнять и утрамбовать. Грунт должен быть хорошо уплотнен. На дно следует засыпать щебень, а сверху – песок (5 см). Песок во время трамбовки необходимо смачивать. Трамбовка осуществляется до состояния высокой плотности материала. Нога после наступания не должна в нем отпечатываться. Затем смотровую яму устилают пленкой гидроизоляции.

Материал тщательно разравнивают, заправляют в углы. Полотнища следует укладывать с перехлестом в 15 см. Их проклеивают при помощи двустороннего скотча. Для исключения скатывания краев их следует прижимать подручными средствами.

На дно смотровой ямы необходимо монтировать утеплитель, а сверху – сетку армирования. Сверху заливают бетон М200. Его минимальная толщина должна равняться 5 см. Для более простого ориентирования в процессе укладки на пленку наносят специальные отметки. При использовании цемента М400 необходимо следовать таким пропорциям:

  • 5 частей щебня – он должен быть мелким или средним;
  • 3 части песка;
  • 1 часть цемента.

После необходимо подождать несколько суток, пока бетон не приобретет 50% прочности. Более точную дату можно определить с учетом температуры. При показателе около +20 градусов нужно ждать около 6 дней. Если температура равна +17 градусам, придется оставить бетон на 2 недели.

После застывания пола можно приступать к устройству стен смотровой ямы. Многие автовладельцы решают выполнять их в полкирпича. До уровня локтя можно пользоваться круговым методом укладки. Когда кладка стен смотровой ямы достигнет уровня 1,2 м, следует выполнить нишу для различных инструментов. Ее высота равняется 3 рядам кирпичей. Сверху углубления укладывается обработанная доска.

Затем стенки гонятся до уровня пола гаража. Сверху на стены кладут уголки сталь лучше выбирать толщиной 5 мм. Уголок необходимо развернуть таким образом, чтобы одна из его полок свешивалась вниз, а вторая закрывала собой верх кирпича. Исключить обрушение стен можно, приварив к уголку закладные, связывающиеся с поясом армирования.

Стены из бетона

Чтобы отлить качественные бетонные стены смотровой ямы, понадобится соорудить прочную опалубку. Ее обычно возводят из фанеры с влагостойкой структурой. Толщина листового материала должна быть 16 мм. Могут использоваться панели ОСП. Щиты нужных габаритов следует сбить между собой и укрепить с внешней стороны брусками. Это необходимо, чтобы они не прогибались под действием бетона.

После этого понадобится установить внутренние щиты. Толщина бетонных стенок смотровой ямы должна быть минимум 15 см. Для исключения деформации щитов опалубки необходимо укрепить их распорками. Заливку следует производить за 1 раз. Залитое пространство обязательно штыкуется. Для более качественного выгона воздуха из раствора следует применять глубинный вибратор. Опалубка снимается спустя 3 недели после заливки раствора. Затем можно начинать монтаж пола.

Какая заливка лучше

Если вы решили построить гаражное сооружение, то именно полу не забудьте уделить особое внимание. Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас

Необходимо знать правильную технологию заливки напольного покрытия в гараже для того чтобы он не раскрошился, не пошел трещинами и не подвел вас.

Для многих владельцев порой гараж значит больше чем квартира и полу они придают не только чисто эксплуатационные качества, а предпочитают преобразить декоративным покрытием гаражную основу. Для этого часто используют специальную керамическую напольную плитку, которая имеет высокую прочность. С этим покрытием гараж станет более эстетичным, и плитка укрепит его. Большинство автолюбителей в основном предпочитают самый простой вариант по устройству пола – качественную и надежную бетонную стяжку.

Какими качествами должно обладать в гараже напольное покрытие:

  • Надежность, прочность, он должен выдерживать механические большие нагрузки;
  • Пожаробезопасность, так как всегда в гараже присутствуют горючие вещества;
  • К влиянию химических средств – устойчивость (пятен от растворителей, краски, технических жидкостей и масла не удастся избежать);
  • Должен выдерживать повышенную влажность или ее недостаточность;
  • Должна быть возможность для того, чтобы проводить регулярную уборку;
  • Долговечность конструкции.

Пол должен выдерживать без деформации гарантированно довольно большой вес.

При возведении объекта

Сделать гидроизоляциювы можете своими силами, не обращаясь к специалистам. Первичную защиту делайте следующим образом:

  1. На дно перед началом процесса бетонирования насыпьте гравий, его слой должен составлять 15 см.После этого насыпьте 5 см песка. Подушку нужно утрамбовать, слои будут отлично отводить влагу.Земляные стены еще до нанесения гидроизолирующего материала рекомендуется смазать жирной глиной. Для этой цели лучше всего подходит красная.

В продаже есть разные материалы, которые отлично подходят для защиты углубления.

Битумные материалыпроизводители выпускают в виде рулонов. Закройте материалом полки и ниши, которые находятся в углублении. Разделите рулон на фрагменты, нужно заранее смазать все части специальными растворителями.

Материал уложите так, чтобы листы размещались внахлест хотя бы на 10 см.

Обратите внимание на стыки. Для их склеивания нужно воспользоваться горелкой, либо замажьте стыки расплавленным битумом. Некоторые автовладельцы используют для этой цели растворитель

Некоторые автовладельцы используют для этой цели растворитель.

Полимерные мембраны.Их укладывают внахлест на каркас, для армирования используется металлическая сетка. Всю поверхность ямы закройте материалом.

Соединяют мембраны сваркой. Может применяться горячая струя воздуха. Поскольку способ основан на использовании сварочного оборудования, такую работу лучше доверить специалистам.

Проникающие материалы.Купите специальную смесь, смешайте с водой. Раствор нужно наносить на слегка влажную поверхность смотровой ямы. После кристаллизации пору в бетоне надежно закупориваются.

Жидкая резина.Нанесите материал на увлаженную поверхность. Этот способ подходит, если температура окружающей среды находится в диапазоне от + 10 до + 24. Завершив напыление, подождите несколько часов.

Гидроизоляцию при строительстве гаража нужно делать в комплексе, она должна быть внутренней и наружной

Важно правильно определить глубину котлована

Производя вычисления, обязательно принимайте во внимание то, какой толщины будет подготовительный слой. Важна и высота потолка ямы. Выкопайте котлован, учитывая отступы

Делайте их шириной не менее 1 метра

Выкопайте котлован, учитывая отступы. Делайте их шириной не менее 1 метра.

Выровняйте дно котлована, делая небольшой уклон к стенам от центра. Сделайте гидрозатвор из глины, уложите. Слой должен быть не менее 10 см, утрамбуйте основание.

Для отвода воды от объекта сделайте дренажные траншеи.

Их глубина должна быть не менее 0,5 м. Не забывайте про то, что траншеи нужно сделать с уклоном. На дно настелите геотекстиль, располагайте его так, чтобы он на метр выступал за края траншеи.

На геотекстиль насыпьте гравий слоем 5 см.

Купите дренажные трубы и положите их в траншеи. Делайте уклон 50 см на 1 погонный метр. Для устройства дренажных труб покупайте асбоцементные изделия, либо полимерные или керамические трубы.

Их нужно вывести к тому месту, где будет собираться вода. Трубы засыпьте слоем гравия толщиной 30 см. Заверните «пирог» с выступающим над траншеей полотном геотекстиля.

Котлован засыпьте щебнем и песком.

Чередуйте слои, трамбуя каждый из них. Песок нужен для защиты гидроизоляции, ведь ее могут прорвать острые края крупных фракций. На основание положите рубероид, обязательно сварите его края, используя газовую горелку.

Промажьте битумной мастикой. Повторите процедуру, настелив материал в 3 слоя. Если грунтовые воды могут подниматься выше ямы, то необходимо сделать еще больше слоев.

Подготовьте опалубку, залейте пол из бетона. Используйте те смеси, в состав которых входят модифицирующие добавки.Смотрите видео, как сделать гидроизоляцию ямы в гараже своими руками:

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

  • Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
  • Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
  • Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

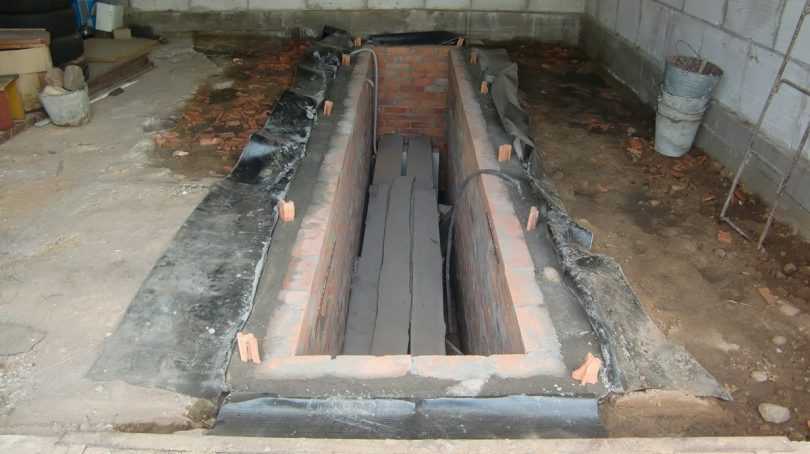

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

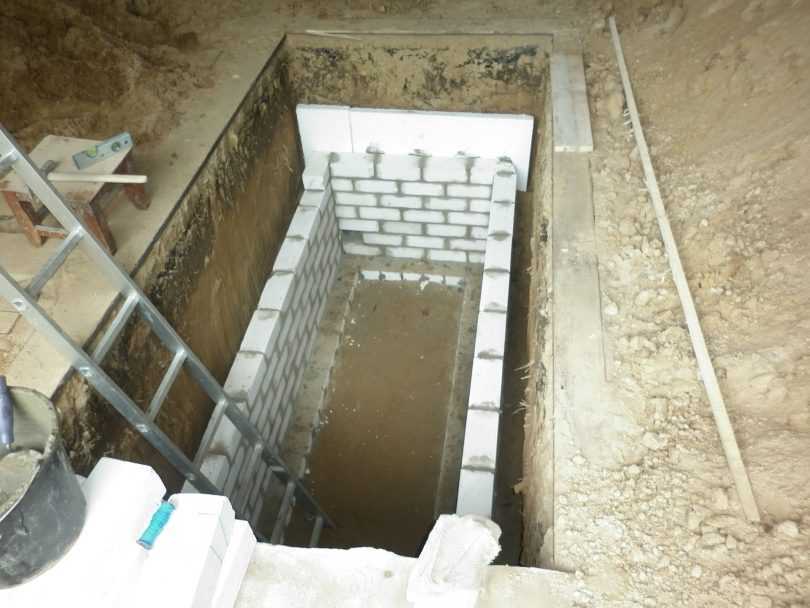

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

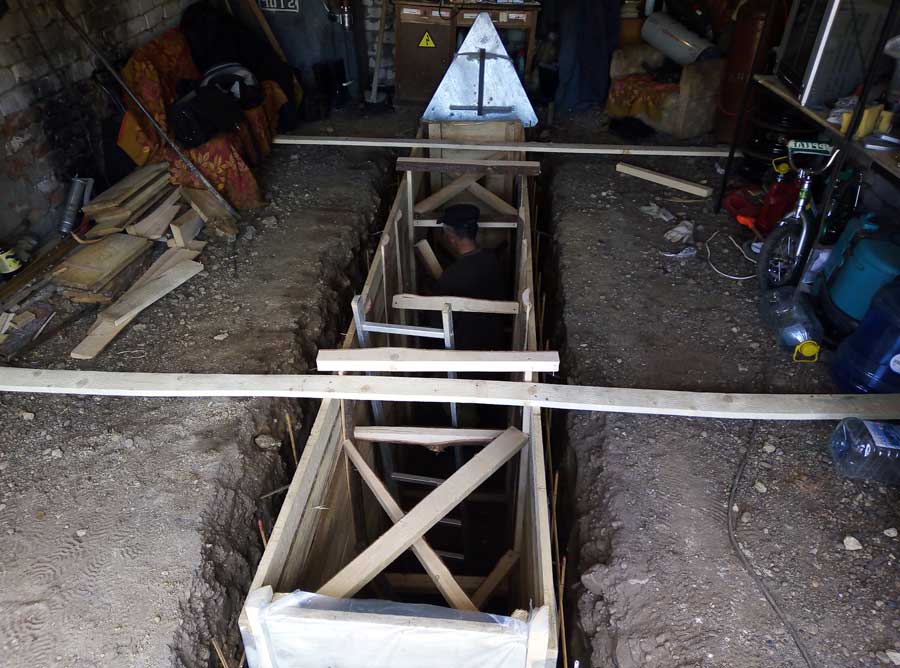

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.
