Сферы применения кабелей
Поскольку продукция с такой маркировкой может обладать различным строением и характеристиками, кабели применяются в ряде отраслей. В качестве основных можно обозначить:
- Монтаж электропроводки для подключения к сети интернет или линиям телефонной связи. В розеточных блоках, например, в ходу продукция 30awg.
- Системы обеспечения безопасности – сигнализации автомобилей, установки для тушения пожаров. Здесь подходят не слишком тонкие образцы (27 и менее), подсоединяемые к электросетям с малой величиной тока.
- Производство звуковоспроизводящей аппаратуры и телевизоров. Для этой цели применяются, например, кабели 22awg и 24awg.
- Осветительные приборы с диодами в доме или производственных помещениях при подсоединении к напряжению в 12 вольт.
- Витые пары широко применяются для электрического обеспечения транспорта. Используются элементы разного диаметра, в зависимости от конкретной цели. Например, запитка мотора и стартера от аккумулятора реализуется через проводники большой толщины – awg 16.
- Для высокоскоростной передачи информации хорошо подходят провода awg24, изготовленные с применением оптоволокна. Если 24 awg перевести в мм, получится 0,511. Такой будет диаметр у жилы изделия, промаркированного данной цифрой.
Важно! При выборе кабеля нужно обращать внимания на то, при каких значениях силы тока (в амперах) и напряжения (в вольтах) допустима эксплуатация кабеля. Для бесперебойного функционирования сетей надлежит строго придерживаться этих показателей. Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается
Нарушение этого правила непременно спровоцирует инцидент короткого замыкания
Подключать изделия, рассчитанные на функционирование при слабом токе, к стандартной сети в 220 или 380 вольт строжайше запрещается. Нарушение этого правила непременно спровоцирует инцидент короткого замыкания.

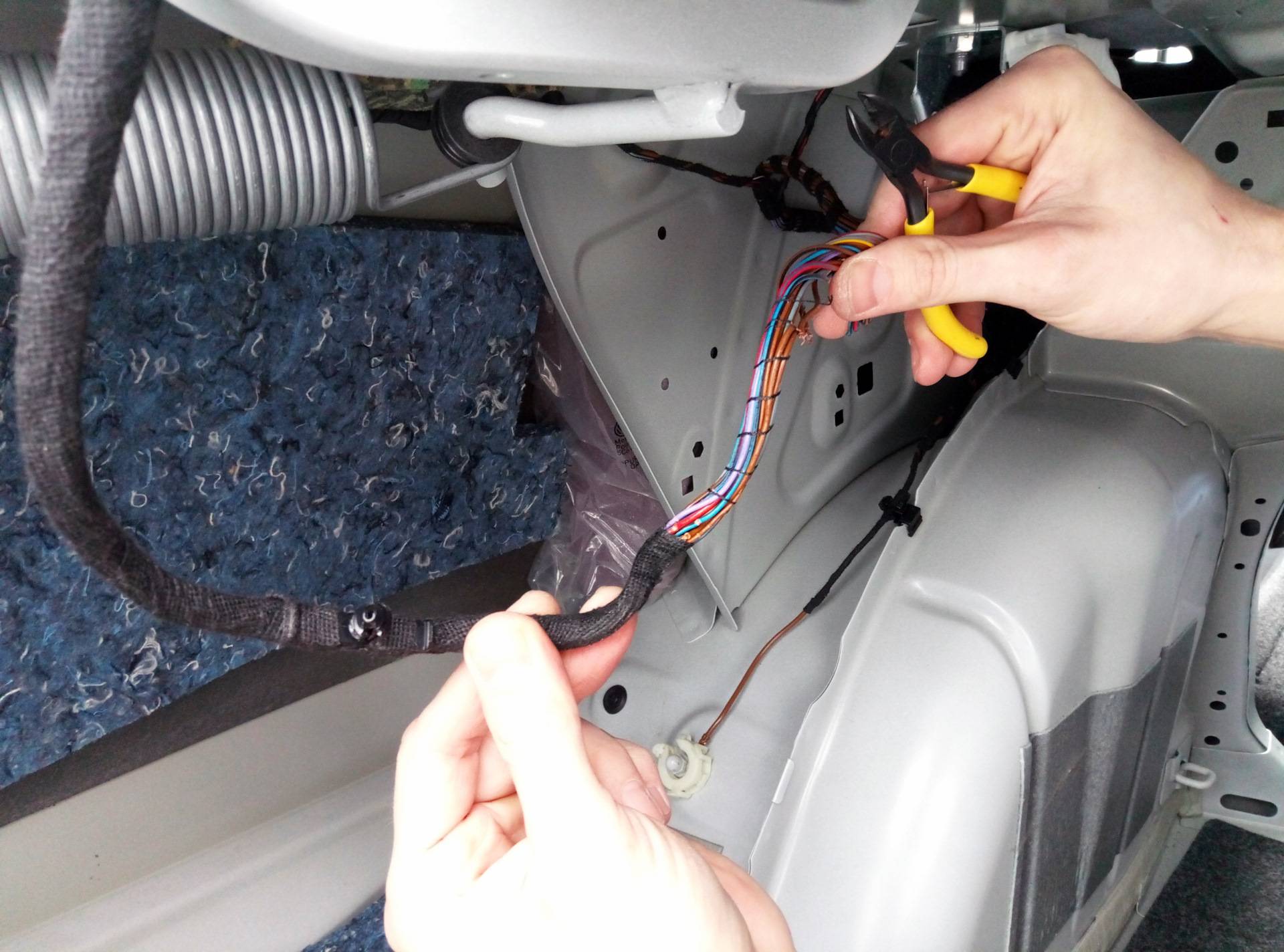

Данная продукция широко используется в транспортных средствах
Откуда произошла маркировка AWG
Таблица маркировки проводов AWG По своей форме кабельные жилы схожи с обычной проволокой из меди.
В США ранее проволоку производили по принципу волочения (вытягивания). Для этого заготовку пропускали сквозь ролики станка. К примеру, есть заготовка с показателем сечения 12 мм. Чтобы понизить её диаметр до требуемого, проволоку протаскивали через калибровочное отверстие конкретное количество раз, вследствие чего она вытягивалась, показатель длины повышался, а показатель диаметра – уменьшался. Так из 12-го диаметра можно было сделать 10-й или 8-й.
Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.
Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.
Что такое AWG
Раз уж зашёл про это разговор, то на витой паре можно встретить буквы AWG. Это американский стандарт, описывающий диаметр кабеля. Причём, чем больше цифра написана после букв AWG, тем кабель тоньше. Дикари-с. Вот простая табличка:
В этой же табличке можно видеть соотношение между диаметром жилы кабеля и площадью её сечения. При желании те же цифры можно получить по формуле S = pi * R ^ 2 (сечение = 3,14 * радиус в квадрате). Не забудьте, что радиус — это только половина диаметра.
Самый распространённый кабель — это AWG 24, диаметр каждой жилы витой пары 0.51мм, а площадь сечения всего 0.204 мм2.
Получается, что сечение жилы витой пары крайне мало, и ток, который можно передавать по ней, тоже крайне мал. В случае слаботочного питания надо искать не предельный ток, который можно передавать по витой паре, чтобы она не расплавилась, а падение напряжения в ней. То есть, нужно знать длину кабеля, ток нагрузки и удельное сопротивление, далее по закону Ома считать падение напряжения в кабеле, чтобы получить напряжение, которое придёт на питаемое устройство, пройдя по кабелю. Я рассматривал эти расчёты, когда писал про питание светодиодных лент.
Формулы
По определению, № 36 AWG имеет диаметр 0,005 дюйма, а № 0000 – 0,46 дюйма в диаметре. Соотношение этих диаметров составляет 1:92, и существует 40 калибров от № 36 до № 0000, или 39 ступеней. Поскольку каждый последующий номер датчика увеличивает площадь поперечного сечения на постоянную величину, диаметры меняются геометрически. Любые два последовательных датчика (например, А и B ) имеют диаметры, отношение которых (диам. B ÷ dia. А) является 9239{ displaystyle { sqrt {92}}} (приблизительно 1,12293), а для датчиков на два шага (например, А, B, и C) отношение C к А составляет около 1.122932 = 1,26098. Диаметр No.а Проволока AWG определяется для калибра менее 00 (от 36 до 0) по следующей формуле:
- dп=0.005 япcчас×9236−п39=0.127 мм×9236−п39{ displaystyle d_ {n} = 0,005 ~ mathrm {дюйм} times 92 ^ { frac {36-n} {39}} = 0,127 ~ mathrm {мм} times 92 ^ { frac {36-n } {39}}}
(См. Ниже для манометров больше, чем № 0, то есть № 00, № 000, № 0000.)
или эквивалентно:
- dп=е−1.12436−0.11594п япcчас=е2.1104−0.11594п мм{ displaystyle d_ {n} = e ^ {- 1.12436-0.11594n} mathrm {inch} = e ^ {2.1104-0.11594n} mathrm {mm}}
Калибр можно рассчитать по диаметру, используя
- п=−39бревно92(dп0.005 япcчас)+36=−39бревно92(dп0.127 мм)+36{ displaystyle n = -39 log _ {92} left ({ frac {d_ {n}} {0,005 ~ mathrm {inch}}} right) + 36 = -39 log _ {92} влево ({ frac {d_ {n}} {0,127 ~ mathrm {mm}}} right) +36}
а площадь поперечного сечения равна
- Ап=π4dп2=0.000019635 япcчас2×9236−п19.5=0.012668 мм2×9236−п19.5{ displaystyle A_ {n} = { frac { pi} {4}} d_ {n} ^ {2} = 0.000019635 ~ mathrm {inch} ^ {2} times 92 ^ { frac {36-n } {19.5}} = 0,012668 ~ mathrm {мм} ^ {2} times 92 ^ { frac {36-n} {19.5}}},
Стандарт ASTM B258-02 (2008), Стандартные технические условия на стандартные номинальные диаметры и площади поперечного сечения размеров AWG сплошных круглых проводов, используемых в качестве электрических проводников, определяет соотношение между последовательными размерами как корень 39-й степени из 92, или приблизительно 1,122 9322. ASTM B258-02 также предписывает, что диаметры проводов должны быть сведены в таблицу, содержащую не более 4 значащих цифр, с разрешением не более 0,0001 дюйма (0,1 мил) для проводов диаметром более 44 AWG и 0,00001 дюйма (0,01 мил) для провода № 45 AWG и меньше.
Размеры с несколькими нулями последовательно больше № 0 и могут быть обозначены с помощью “количество нулей/ 0 “, например 4/0 для 0000. Для м/ 0 AWG провод, используйте п = −(м − 1) = 1 − м в приведенных выше формулах. Например, для № 0000 или 4/0 используйте п = −3.
Эмпирические правила
Шестая степень 39√92 очень близко к 2, что приводит к следующим практическим правилам:
- Когда поперечный площадь Если длина провода удвоена, AWG уменьшится на 3. (например, два провода № 14 AWG имеют примерно такую же площадь поперечного сечения, как и один провод № 11 AWG). Это удваивает проводимость.
- Когда диаметр Если длина провода удвоена, AWG уменьшится на 6. (например, AWG № 2 примерно в два раза больше диаметра AWG № 8). Это в четыре раза увеличивает площадь поперечного сечения и проводимость.
- Уменьшение десяти номеров шкалы, например, с № 12 до № 2, увеличивает площадь и вес примерно на 10 и уменьшает электрическое сопротивление (и увеличивает проводимость) примерно в 10 раз.
- Для того же сечения алюминиевая проволока имеет проводимость примерно 61% от меди, поэтому алюминиевый провод имеет почти такое же сопротивление, как и медная проволока меньше на 2 размера AWG, что составляет 62,9% площади.
- Сплошной круглый провод 18 AWG имеет диаметр около 1 мм.
- Приблизительное значение сопротивления медной проволоки можно выразить следующим образом:
Примерное сопротивление медного провода:27 AWG мОм / фут мОм / м AWG мОм / фут мОм / м AWG мОм / фут мОм / м AWG мОм / фут мОм / м 0.1 0.32 10 1 3.2 20 10 32 30 100 320 1 0.125 0.4 11 1.25 4 21 12.5 40 31 125 400 2 0.16 0.5 12 1.6 5 22 16 50 32 160 500 3 0.2 0.64 13 2 6.4 23 20 64 33 200 640 4 0.25 0.8 14 2.5 8 24 25 80 34 250 800 5 0.32 1 15 3.2 10 25 32 100 35 320 1000 6 0.4 1.25 16 4 12.5 26 40 125 36 400 1250 7 0.5 1.6 17 5 16 27 50 160 37 500 1600 8 0.64 2 18 6.4 20 28 64 200 38 640 2000 9 0.8 2.5 19 8 25 29 80 250 39 800 2500
Таблица перевода кабеля и провода AWG в миллиметры
Чтобы не пересчитывать калибр каждого проводника на диаметр в квадратных миллиметрах на калькуляторе, можно прибегнуть к помощи таблицы с готовыми цифрами:
| Калибр | Диаметр мм | Поперечное сечение мм2 |
| 0000 | 11,68 | 107 |
| 000 | 10,40 | 85 |
| 00 | 9,26 | 67,4 |
| 8,25 | 53,5 | |
| 1 | 7,34 | 42,4 |
| 2 | 6,54 | 33,6 |
| 3 | 5,82 | 26,7 |
| 4 | 5,18 | 21,2 |
| 5 | 4,62 | 16,8 |
| 6 | 4,11 | 13,3 |
| 7 | 3,66 | 10,5 |
| 8 | 3,26 | 8,37 |
| 9 | 2,90 | 6,63 |
| 10 | 2,58 | 5,26 |
| 11 | 2,30 | 4,17 |
| 12 | 2,05 | 3,31 |
| 13 | 1,82 | 2,62 |
| 14 | 1,62 | 2,08 |
| 15 | 1,45 | 1,65 |
| 16 | 1,29 | 1,31 |
| 17 | 1,15 | 1,04 |
| 18 | 1,02 | 0,82 |
| 19 | 0,91 | 0,65 |
| 20 | 0,81 | 0,51 |
| 21 | 0,72 | 0,41 |
| 22 | 0,64 | 0,32 |
| 23 | 0,57 | 0,25 |
| 24 | 0,51 | 0,20 |
| 25 | 0,45 | 0,16 |
| 26 | 0,40 | 0,12 |
| 27 | 0,36 | 0,10 |
| 28 | 0,32 | 0,08 |
| 29 | 0,28 | 0,06 |
| 30 | 0,25 | 0,05 |
| 31 | 0,22 | 0,04 |
| 32 | 0,20 | 0,03 |
| 33 | 0,18 | 0,02 |
| 34 | 0,16 | 0,0201 |
| 35 | 0,14 | 0,016 |
| 36 | 0,12 | 0,012 |
| 37 | 0,11 | 0,01 |
| 38 | 0,10 | 0,007 |
| 39 | 0,08 | 0,006 |
| 40 | 0,07 | 0,005 |
Проектирование СКС – основные требования
Правильным ответом на такой вопрос было бы процитировать от начала и до конца все тексты телекоммуникационных стандартов :), поскольку все они либо прямо, либо косвенно имеют отношение к проектированию СКС. На основе этих стандартов написаны учебные руководства производителей СКС по проектированию и монтажу их фирменных систем. Различных требований и правил очень много, такие курсы обучения занимают несколько полных дней. На узко сформулированные вопросы мы можем привести в качестве ответа цитату из стандарта, но ваш вопрос слишком широк. Единственное, чем мы можем вам помочь – перечислить основные тематические разделы самых популярных стандартов, чтобы вы могли ориентироваться в том, какой стандарт вам надо найти и прочесть.
- Кабели сбалансированная витая пара 100 Ом
- Коммутационное оборудование для сбалансированной витой пары 100 Ом
- Патч-шнуры и кроссировочные перемычки
В приложениях к этому стандарту приводится важная информация о параметрах и методике тестирования характеристик медных кабельных систем, требования к измерительному оборудованию и т.п.
Нормально открытые и закрытые контакты
Первая цифра обозначения – это порядковый номер контакта. А вторая цифра – это функция контакта.
Например, сверху можно увидеть надписи 13-21. Снизу 14-22.
То есть, первые цифры 1-2 это порядковый номер контакта. Слева идет один вспомогательный контакт, справа второй.
А вторая цифра – это функция. Число 1-2 – это общий провод или часть нормально закрытого контакта цепи.
Число 3-4 это часть нормально открытого контакта. То есть по номерам, не раскручивая и не прозванивая механизм, не изучая его схему в паспорте, можно сразу понять, что 13-14 является нормально открытым контактом №1 (NO – normal open).
А 21-22 – нормально закрытый контакт №2 (NC – normal closed).
Все другие привычные нам электромагнитные реле, имеют такую же маркировку, облегчающую визуальное понимание функциональности устройства. Вот пример другого реле и обозначение его контактов.
Вам не нужно искать документацию на него, чтобы понять как здесь подключаться или какую функцию несет тот или иной винтовой зажим.
На корпусе также обязательно прописывается напряжение катушки, которая управляет пускателем.
Буква М7 (или другая) – это определение типа катушки в заказном номере.
Например, если у вас в контакторе марки LC1D25 сгорит катушка, вам достаточно будет при заказе указать напряжение и ее номер М7. Вы точно будете знать, что придет именно то изделие, и того размера, которое необходимо.
Еще один важный момент, на который стоит обратить внимание – это возможность использования разных типов проводов в клеммах. Если площадки будут медными, это означает, что применять алюминиевые провода недопустимо. . Сечение и типы подключаемых проводов указываются в технической документации
Сечение и типы подключаемых проводов указываются в технической документации.
Одножильные проводники
| AWG | Диаметр, мм | Сечение, кв. мм |
|---|---|---|
| 000000 (6/0) | 14.733 | 170.480 |
| 00000 (5/0) | 13.120 | 135.197 |
| 0000 (4/0) | 11.684 | 107.216 |
| 000 (3/0) | 10.405 | 85.026 |
| 00 (2/0) | 9.266 | 67.429 |
| 0 (1/0) | 8.251 | 53.474 |
| 1 | 7.348 | 42.406 |
| 2 | 6.544 | 33.630 |
| 3 | 5.827 | 26.670 |
| 4 | 5.189 | 21.150 |
| 5 | 4.621 | 16.773 |
| 6 | 4.115 | 13.301 |
| 7 | 3.665 | 10.548 |
| 8 | 3.264 | 8.365 |
| 9 | 2.906 | 6.634 |
| 10 | 2.588 | 5.261 |
| 11 | 2.305 | 4.172 |
| 12 | 2.053 | 3.309 |
| 13 | 1.828 | 2.624 |
| 14 | 1.628 | 2.081 |
| 15 | 1.450 | 1.650 |
| 16 | 1.291 | 1.309 |
| 17 | 1.150 | 1.038 |
| 18 | 1.024 | 0.823 |
| 19 | 0.912 | 0.653 |
| 20 | 0.812 | 0.518 |
| 21 | 0.723 | 0.410 |
| 22 | 0.644 | 0.326 |
| 23 | 0.573 | 0.258 |
| 24 | 0.511 | 0.205 |
| 25 | 0.455 | 0.162 |
| 26 | 0.405 | 0.129 |
| 27 | 0.361 | 0.102 |
| 28 | 0.321 | 0.081 |
| 29 | 0.286 | 0.064 |
| 30 | 0.255 | 0.051 |
| 31 | 0.227 | 0.040 |
| 32 | 0.202 | 0.032 |
| 33 | 0.180 | 0.025 |
| 34 | 0.160 | 0.020 |
| 35 | 0.143 | 0.016 |
| 36 | 0.127 | 0.013 |
| 37 | 0.113 | 0.010 |
| 38 | 0.101 | 0.008 |
| 39 | 0.090 | 0.006 |
| 40 | 0.080 | 0.005 |
Формула пересчета AWG в миллиметры для одножильных кабелей выглядит следующим образом:
Множитель 0.127 – это ровно 0.005 дюйма. При разработке калибров AWG диаметр 0.005 дюйма, в то время самая тонкая проволока, был принят за AWG 36, а диаметр 0.46 дюйма, в то время самый популярный толстый размер, за AWG 0000. Когда в обозначении калибра несколько нулей, это означает, что проволока толще проволоки AWG 0. Для удобства обозначения вместо 0000 часто пишут 4/0, вместо 000 – 3/0 и т.д.
Отношение между толщинами, выбранными в качестве границ – 92 раза, и в этом диапазоне уместилось еще 38 калибров, причем они создавались таким образом, чтобы отношение между соседними калибрами было постоянной величиной (корень 39 степени из 92 составляет примерно 1.1229322, это и есть отношение между соседними калибрами). Теперь понятно, откуда взялись в показателе степени значения 36 и 39.
Для толстых калибров, обозначаемых m/0, в качестве значения AWG берется отрицательная величина -(m-1). Для кабеля 4/0 это будет -3, для кабеля 3/0 – величина -2, и т.д.
Увеличение толщины проводника на 6 калибров практически соответствует увеличению толщины вдвое (шестая степень числа 1.1229322 равна 2.005…). Понятно также, что уменьшение толщины на три калибра уменьшает вдвое площадь поперечного сечения.
Многожильные провода AWG
22 AWG многожильный
Многожильные провода по своей конструкции несколько сложнее, поэтому сделать правильный расчёт комфортной для них нагрузки крайне трудно. Нужно отталкиваться от характеристик одной жилы и вычислять коэффициентное соотношение.
Сами кабели, калибр которых указан числом перед аббревиатурой AWG, может иметь цилиндрическую форму или форму треугольника, сплетённого в цельный стержень. Благодаря эластичности металла провод может быть скручен под различными углами, что весьма удобно при монтажных работах в труднодоступных точках, к примеру, стеновые кабель-каналы.
Изоляционный слой из полипропилена или ПВХ также обладает высокой гибкостью и отменно переносит механические воздействия при просеве почвы либо же деформации части магистрали. Изоляция является абсолютно диэлектрической, поэтому даже при соединении пучков кабеля между собой короткое замыкание исключено.
Кабель витая пара UTP (U/UTP), категория 5, 100 пар (24 AWG)
В отдельных витых парах из оптоволокна, исключая стандартную оболочку, между сердцевиной и изоляционным слоем располагается армирующая нить, которая закручена по спирали. Она придаёт изделиям прочности даже во время скручивания. Такая изоляция предупреждает растягивание проводов, постоянно возвращая стержень и внешний слой в допустимый уровень.
К отдельному классу нужно отнести телевизионные кабели для передачи сигнала от антенны либо же усилителя. Данные проводники обладают сердцевиной из меди, которая запаяна в пену из полиэтилена. От центра кабеля к краю располагается оболочка из фольги, которая отвечает за доставку отрицательных частиц. Внешний слой – это изоляция из ПВХ, плотно облегающая всё изделие. Сборка проводника выполняется при помощи специальных переходников из металла с аппаратом обтягивания. Они надёжно фиксируют провод и гарантируют точность контакта.
Происхождение маркировки
Таблица маркировки проводов AWG
По своей форме кабельные жилы схожи с обычной проволокой из меди.
Каждая следующая процедура протяжки понижала сечение и прибавляла единицу к значению AWG. На старте процесса применяется заготовка с наибольшим калибром AWG 0 (соответствие самому толстому кабелю). При одной протяжке проволоки будет получено значение AWG 1. Если заготовка пройдёт сквозь станок два раза, то получится значение AWG 2 и так по нарастающей.
Самые крупные калибры, большие чем AWG 0, обозначаются как AWG 00, AWG 000 и т.д.
Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.
Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.
Рекомендации
- Логарифм по основанию 92 можно вычислить, используя любой другой логарифм, например общий или же натуральный логарифм, используя журнал92Икс = (журнал Икс) / (журнал 92).
- Стандарт ASTM B258-02, страница 4
- Результат примерно равен 2,0050, или на четверть процента больше, чем 2.
- . Таблица 310.15 (B) (16) (ранее Таблица 310.16) стр. 70-161, «Допустимые значения силы тока для изолированных проводов номиналом от 0 до 2000 вольт, от 60 ° C до 90 ° C, не более трех токоведущих проводников в кабельной канавке, кабель , или земля (непосредственно закопанная) при температуре окружающей среды 30 ° C “. Выписки из NFPA 70 не представляют полную позицию NFPA необходимо ознакомиться с исходным полным Кодексом. В частности, максимально допустимая защита от сверхтока устройства могут устанавливать нижний предел.
- «Таблица 11: Рекомендуемые номинальные токи (при продолжительном режиме работы) для электронного оборудования и проводки шасси». Справочные данные для инженеров: радио, электроника, компьютер и связь (7-е изд.). С. 49–16.
- Вычислено с использованием уравнений из Бити, Х. Уэйн; Финк, Дональд Г., ред. (2007), Стандартное руководство для инженеров-электриков (15-е изд.), McGraw Hill, стр. 4–25, ISBN 978-0-07-144146-9
- ^
Назначение кабелей
Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:
- Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
- Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.
- Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
- Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
- Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.
Акустический провод AWG
Сферы применения кабелей
Применение в транспортных средствах Кабели маркировки AWG в простонародье именуют витой парой, так как их жилы попарно сплетены и формируют цельный провод. Существует масса отраслей использования таких кабелей.
Основные из них:
- Электрическое обеспечение розеточных сетей и диодных светильников в помещениях бытового и промышленного назначения. Зачастую ток в подобных магистралях не превышает отметки 24В, а наиболее распространённое напряжение равняется 12В. Подобная схема даёт возможность снизить затраты на электроэнергию и является более безопасной, нежели линии 220В.
- Обустройство проводки в сфере телефонии и средств связи, к примеру, в качестве линий для подсоединения к сети интернет либо сетям локального типа.
- Фактически всю электрику в транспортных средствах представляет кабель маркировки AWG с разным калибром. Наиболее часто применяется витая пара 23 AWG продольного сечения, где проводник может быть как одножильным, так и многожильным. Питание от аккумуляторной батареи к стартеру и мотору подаётся при помощи более толстых проводов с маркировкой 16 AWG.
Фоновая подсветка телевизора с применением проводов AWG
- В музыкальных центрах и телевизорах также используются данные проводники. К примеру, в наушниках и микрофонах применяется витая пара 22 или 24 AWG, сечение в мм которой будет указано ниже.
- Кабели с наименьшим калибром, менее 26 AWG, используются в автомобильных сигнализациях, датчиках температуры газовых либо же электрических котлов, а также в системах автоматического пожаротушения. Высокого напряжения они не выдерживают, но для сетей с небольшой величиной тока являются оптимальным вариантом. К примеру, провода 28 AWG активно используются в контакторах автомобильных подушек безопасности. Кабель 30 AWG повсеместно применяется в розеточных блоках подсоединения к интернету.
Все вышеуказанные отрасли применения проводов являются ключевыми, на практике их существенно больше. В данных отраслях часто встречаются проводники нестандартных калибров, выполняющие функции по передаче данных.
Сети слаботочного типа не представляют угрозы для людей и животных. Воздействие такого тока буквально не ощущается людским организмом, такие сети являются самыми безопасными и применяются в космонавтике и прочих технических отраслях. Даже во время открытого контакта с голыми жилами человеком не чувствуется удар током, поэтому ремонтные работы можно выполнять без отключения сети.
Активно применяются оптоволоконные кабели, произведённые по технологии США и промаркированные как 24 AWG (в мм равняется 0,644). Подобные сети протягивают как внешним, так и подземным способом. Они предназначаются для передачи данных на высоких скоростях.
Таблицы перевода
Итак, таблица перевода сечения провода из системы AWG в метрическую:
| Размер сечения AWG | Диаметр, мм | Площадь сечения, мм2 | Ближайший номинал, медь, мм2 |
| 1 | 7,348 | 42,4 | |
| 2 | 6,544 | 33,6 | |
| 3 | 5,827 | 26,7 | |
| 4 | 5,189 | 21,2 | |
| 5 | 4,621 | 16,8 | 16 |
| 6 | 4,115 | 13,3 | 16 |
| 7 | 3,665 | 10,5 | 10 |
| 8 | 3,264 | 8,37 | 8 |
| 9 | 2,906 | 6,63 | 8 |
| 10 | 2,588 | 5,26 | 6 |
| 11 | 2,305 | 4,17 | 6 |
| 12 | 2,053 | 3,31 | 4 |
| 13 | 1,828 | 2,62 | 4 |
| 14 | 1,628 | 2,08 | 2,5 |
| 15 | 1,45 | 1,65 | 2,5 |
| 16 | 1,291 | 1,31 | 1,5 |
| 17 | 1,15 | 1,04 | 1,5 |
| 18 | 1,024 | 0,823 | 1 |
| 19 | 0,912 | 0,653 | 0,75 |
| 20 | 0,812 | 0,518 | 0,75 |
| 21 | 0,723 | 0,41 | 0,5 |
| 22 | 0,644 | 0,326 | 0,5 |
| 23 | 0,573 | 0,258 | 0,25 |
| 24 | 0,511 | 0,205 | 0,25 |
| 25 | 0,455 | 0,162 | |
| 26 | 0,405 | 0,129 | |
| 27 | 0,361 | 0,102 | |
| 28 | 0,321 | 0,081 | |
| 29 | 0,286 | 0,0642 | |
| 30 | 0,255 | 0,0509 | |
| 31 | 0,227 | 0,0404 | |
| 32 | 0,202 | 0,032 | |
| 33 | 0,18 | 0,0254 | |
| 34 | 0,16 | 0,0201 | |
| 35 | 0,143 | 0,016 | |
| 36 | 0,127 | 0,0127 | |
| 37 | 0,113 | 0,01 | |
| 38 | 0,101 | 0,00797 | |
| 39 | 0,0897 | 0,00632 | |
| 40 | 0,0799 | 0,00501 |
Как видно из таблицы, самые ходовые размеры AWG сечения проводов для силовой части – 12 и 13 (наши 4 квадрата), 14 и 15 (наши 2,5 кв.мм), 16 и 17 (наши 1,5 мм2). Для сигнальных и слаботочных проводов – размеры с 18 AWG и выше.
Размеры многожильного провода AWG
Калибры AWG также используются для описания многожильных проводов. Калибр AWG многожильного провода представляет собой сумму площадей поперечного сечения отдельных жил; промежутки между прядями не учитываются. При изготовлении из круглых прядей эти зазоры занимают около 25% площади проводаТаким образом, требуется, чтобы общий диаметр жгута был примерно на 13% больше, чем у сплошной проволоки такого же калибра.
Для многожильных проводов используются три числа: общий размер AWG, количество жил и размер жилы по AWG. Количество нитей и AWG пряди разделяются косой чертой. Например, многожильный провод 22 AWG 7/30 – это провод 22 AWG, состоящий из семи жил провода 30 AWG.
Как указано выше в разделах «Формулы и практические рекомендации», различия в AWG напрямую выражаются в соотношениях диаметра или площади. Это свойство можно использовать, чтобы легко найти AWG многожильного жгута путем измерения диаметра и количества его нитей. (Это применимо только к жгутам с круглыми жилами одинакового размера.) Чтобы найти AWG 7-жильного провода с равными жилами, вычтите 8,4 из AWG жгута. Точно так же для 19 нитей вычтите 12,7, а для 37 вычтите 15,6. Увидеть Mathcad иллюстрация рабочего листа этого простого применения формулы.
Расчет диаметра и площади в Mathcad
Измерение диаметра жгута часто бывает проще и точнее, чем попытки измерить диаметр жгута и коэффициент упаковки. Такое измерение может быть выполнено с помощью универсального инструмента для калибровки проволоки, такого как Starrett 281 или Mitutoyo 950–202, или штангенциркулем или микрометром.
Дополнительные сведения об AWG
- Для описания многожильных проводов по стандарту AWG рассчитывается сумма параметров всех жил без учета пространства между жилами, которое может составлять до 10% от общего значения. Обозначение многожильных проводников состоит из трех параметров: калибр провода целиком, количество проводников и калибр проводника, количество проводников и их калибр разделяются косой чертой. Например, “22 AWG 7/30” – это многожильный провод калибра 22 AWG, собранный из семи проводников 30 AWG;
- Удвоение диаметра провода ведёт к уменьшению калибра на 6 (например, провод AWG 10 примерно вдвое тоньше провода AWG 4);
- Удвоение площади сечения провода ведёт к уменьшению калибра на 3 (например, два провода AWG 10 примерно соответствуют одному проводу AWG 7 по площади сечения);
- Уменьшение калибра на 4 увеличивает ток плавления провода в два раза (например, медный провод AWG 14 плавится при токе 166А, а провод AWG 10 плавится при токе 333 А);
- Уменьшение калибра на 10 увеличивает площадь и вес примерно в 10 раз и уменьшает сопротивление примерно в 10 раз.
Американский калибр проводов
AWG Сама аббревиатура AWG имеет американское происхождение и означает American Wire Gauge, что переводится как «Американский калибр проводов». Она указывает не на диаметр внутренних жил в миллиметрах, что нам привычно, а на число прогонов кабеля через станок формовки в производственном процессе.
К примеру, провод 24 AWG обладает меньшим диаметром жил, нежели проводник маркировки 22 AWG, так как при изготовлении первый кабель проходил сквозь формовочную машину 24 раза, а второй – лишь 22.
Примеры проводов по стандарту AWG (American wire guide)
Калибровка, в соответствии с представленным стандартом, слегка разнится со стандартной номенклатурой диаметров в миллиметрах. Перерасчёт в привычные размеры одножильного проводника и многожильного выполняется по разным формулам.
Сам стандарт AWG касается не только силовых кабелей и проводов, применяемых при обустройстве электрической проводки. Он также используется в цифровой промышленности, к примеру, для маркировки HDMI и USB-кабелей, витых пар и т.д.
Удобство обслуживания
Чем больше свободного места между коммутационными портами, тем проще и удобнее их обслуживать — с этим утверждением трудно не согласиться. Кабели 24 AWG нередко преграждают доступ к портам оборудования, а при использовании тонких кабелей ваши пальцы получат гораздо больше свободы, вы ощутите, насколько комфортно удерживать разъем в руке при перекоммутации и добавлении новых соединений. Идентифицировать порты коммутации тоже станет проще, потому что большая часть оборудования останется на виду, а не будет скрыта за кабельным «частоколом», как в случае с использованием стандартных кабелей.
Экономия места
Обычно диаметр этих кабелей значительно меньше, чем у стандартных. К примеру, диаметр кабеля 28 AWG — 4.1 мм, а стандартного кабеля 24 AWG — 5.9 мм, то есть 28 AWG тоньше почти в полтора раза. Различия в диаметре особенно бросаются в глаза на фотографиях, где есть пучки стандартного кабеля и кабель 28 AWG. Если рассчитать физические размеры кабельных жгутов, станет очевидно, что использование кабелей с тонкой жилкой помогает сэкономить более 50% пространства в кабельных каналах и организаторах по сравнению с традиционными кабелями, и это очень существенная разница для перегруженных телеком-комнат и дата-центров.
Самый длинный в мире высоковольтный кабель
Между городами Эемсхавен (Голландия) и Феда (Норвегия) не так давно проложили новую высоковольтную линию, которая стала самой протяженной в мире. Общая длина высоковольтного кабеля, носящего название NorNed, составила более 580 километров. Он будет использоваться для транспортировки огромных объемов электроэнергии (мощность 700 МВт вполне позволяет это устроить). Сообщается, что ввод в эксплуатацию новой линии позволит положительно повлиять на ситуацию в европейской энергетике и обеспечит электричеством более двухсот миллионов потребителей.
Вообще, в Нидерландах очень развита сфера энергопотребления и NorNed стал уже шестой международной линией. Что касается разработчика нового проекта, то в этой роли выступила компания ABB Group, изготовившая не только кабель, но и специальные подстанции, позволяющие преобразовывать получаемую энергию без каких-либо потерь.
Новый кабель высокого напряжения имеет бумажную изоляцию, обработанную специальным составом, на нее обязательно проводят профессиональный замер сопротивления изоляции. На различных участках трассы используется как двужильная, так и одножильная его конструкция. Электропроводящая бумага в свою очередь позволяет избавиться от любых неровностей, тем самым осуществляя защиту от локальных скачков напряжённости поля. Дополнительной изоляцией служат слои из углеродной и металлизированной бумажной обертки. Нашлось место и для свинцовой оболочки, которая вкупе с прочным полиэтиленом (внешний слой кабеля), предотвращает возможность проникновения влаги. Защищена новая линия и от механических повреждений, а также от всех видов коррозии.
Изготовлением кабеля занимались сотрудники завода в городе Карлскрона, который уже давно специализируется на таких заказов. Интересно, что NorNed был изготовлен шестью непрерывными отрезками до 155 километров (для одножильного кабеля) и до 74 километров (для двужильного кабеля). Это дало возможность минимизировать процедуры по сращиванию различных отрезков линий.
Новая трасса начинается с наземного участка (чуть больше 1,5 километров) и тянется до берега. Затем следует подводный участок с двужильным кабелем (более 270 километров), а заканчивается все разветвлением трассы на одножильные кабели.
Сообщается, что компания ABB изготовила подводный кабель, вес которого составляет более 35 тысяч метрических тон. Ни одно судно, используемое для прокладки кабелей не способно справиться с таким весом, пришлось прокладывать трассу участками и производить сращивание на месте. Это было достаточно сложно, но благодаря мастерству и профессионализму работавших на месте бригад, процедура увенчалась успехом. Кабель проложили на морском дне и углубили, дабы дополнительно защитить от внешних воздействий. Были также участки, где морское дно не позволяет рыть траншеи, так что в качестве альтернативной защиты был применен насыпной грунт.
NorNed – это уникальный проект, который поражает не только своей полезностью для европейской энергетики, но и невиданными ранее масштабами.
Откуда произошла маркировка awg
Кабель ПУГНП
Появление данного метода калибровки связано с техникой изготовления проволоки в Соединенных Штатах. Чтобы получить тонкую проволочку из отрезка с поперечным сечением в 1 сантиметр, его подвергали прогону через специальные отверстия станка. При этом, чем большее число проходов было совершено, тем тоньше и длиннее становилось изделие. В связи с этим появилась идея указывать число вытягиваний в станке как маркировочный признак.
Проволока, не подвергавшаяся вытягиваниям, имеет нулевую (awg0) кодировку. Каждое вытягивание добавляет одну цифру. Например, 28 awg означает, что изделие прошло 28 протяжек через отверстие. В результате маркировка получается в чем-то противоположной традиционной: отечественному потребителю привычно, что, чем толще проволока, тем больше цифра, а в американской маркировке все наоборот, к примеру, 26awg – более тонкий провод, чем 20awg.
Габариты продуктов с разной маркировкой относительно друг друга
PoE
Один из самых популярных вопросов про кабели 28 AWG — а поддерживает ли этот кабель PoE (Power over Ethernet)? Сейчас уже можно точно ответить — да! Кабели известных брендов поддерживают все современные стандарты PoE: IEEE 802.3 af PoE, 802.3 at PoE+ и 802.3 bt (PoE++). Это делает использование тонких кабелей экономически обоснованным для подключения питания для камер видеонаблюдения, удаленных сенсоров, точек доступа и т.д. Только необходимо помнить об одном нюансе: тонкий кабель, собранный в пучки, будет выделять больше тепла, чем стандартные кабели. Температура может подняться на 15°C выше, чем оговорено в стандарте TSB 184.
Как перевести дюймы в миллиметры
Разобравшись, чему равен 1 дюйм, постараемся применить полученные знания на практике. К примеру, у вас есть импортная труба, диаметр которой равен 3″. Как подобрать подходящие для него гайки и другие комплектующие? Здесь не возникнет никаких проблем – достаточно умножить 3″ на количество сантиметров в дюйме – 25,4 миллиметра. В результате вы получите 76,2 миллиметра. Чаще всего измерения округляются до целых чисел, то есть результат составит 76 миллиметров.
Труба имеет более крупный диаметр, например, 10″? И здесь проблем не возникнет 10*25,4=254 миллиметра или 25,4 сантиметра.
Попробуем более сложные примеры. Распространены трубы диаметром в ¼”. Производим нехитрое вычисление: ¼*25,4=6,35 миллиметра.
Нередко диаметр имеет дробное значение, к примеру, 2,5″. Как провести вычисления в таком случае? И снова решаем привычную задачу – 2,5*25,4=63,5 миллиметра.
Как вы могли убедиться, зная, сколько см в 1 дюйме, можно без особого труда произвести все требуемые расчеты и получить нужный результат.
Многопроволочные кабели
Многожильные провода AWG сплетаются из множества одножильных. У каждого отдельного токовода присутствует индивидуальная изоляция из полипропилена. Поверх нее накладывается отдельный защитный слой. Иногда он дополняется броней.
Распространенный пример многожильных кабелей — это витая пара. За счет перекручивания жил провод обладает повышенной эластичностью, что делает его прокладку удобнее. А большое количество комбинаций цветов отдельных проводников идет на руку с точки зрения маркировки. Подобный кабель часто дополняется тонкой, но прочной ниткой. Она необходима для повышения прочности на разрыв. Также используется для быстрой и удобной разделки кабеля.
Дополнительная информация. Существуют гибкие многопроволочные AWG кабели в силиконовой изоляции. Данный материал выдерживает без расплавления температуры в сотни градусов. Поэтому такую проводку применяют в устройствах с повышенным тепловыделением или там, где по проводнику кратковременно протекают большие токи.
