Виды деревянных балок для перекрытий, расчёт длины, монтаж

Использование досок и цельного бруса

В случае применения цельного деревянного бруса или досок для устройства перекрытия длину пролёта выбирают в пределах 4–6 м, что в два раза меньше от максимального расстояния при использовании строительных конструкций из клееного бруса. Детали из скреплённых досок часто изготавливаются прямо на строительном объекте.

По прочности конструкции превосходят цельные балки. Основным достоинством изделий считается возможность устройства составной детали из нескольких досок. Строители могут самостоятельно регулировать толщину балки путём скрепления необходимого количества элементов. Доски соединяют между собой при помощи резьбовых элементов. Под болты и гайки устанавливают резиновые или пластиковые шайбы. Элементы предотвращают воздействие коррозии на металлические закладные детали, защищают древесину от врезания гайки при затягивании.

Соединение и стыкование

Встречаются достаточно сложные конфигурации перекрытий, в которых балки могут стыковаться для увеличения длины или соединяться под прямыми углами с образованием перемычек. Не следует стыковать балки основного пролета вне несущих стен или колонн, но в некоторых случаях это может потребоваться, например, при заходе перекрытия в нишу эркера.

Для соединения балок с одной из них необходимо срезать полки не менее чем на 4 высоты балки. На такое же расстояние вырезается центральная стойка и зачищается паз с другой стороны. Балка сращивается и, по возможности, проклеивается казеиновым клеем с обязательной установкой гнета в 2–2,5 кгс/см2. После высыхания место соединения с обеих сторон укрепляют стыковыми накладками — одной или несколькими досками 25 мм, хорошо подогнанными между полками. Накладки стягивают саморезами между собой и прикручивают к внешним полкам с шагом в 20 см.

Для прямоугольного примыкания следует применять специальные стальные кронштейны. Полки примыкающей балки нужно подрезать на глубину захода, при этом балка, к которой выполняется примыкание, должна оставаться нетронутой. Что касается расходных элементов для скрепления, их вы в обилии найдете у производителей и дистрибьюторов балок, как и методики расчета перекрытий, стропильных систем и стен, а также более специфичные методы соединения.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) “Деревянные конструкции” и применением таблиц .

Исходные данные.

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал – дуб 2 сорта.

Срок службы конструкций – от 50 до 100 лет.

Состав балки – цельная порода (не клееная).

Шаг балок – 800 мм;

Длина пролета – 5 м (5 000 мм);

Пропитка антипиренами под давлением – не предусмотрена.

Расчетная нагрузка на перекрытие – 400 кг/м2; на балку – qр = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие – 400/1,1 = 364 кг/м2; на балку – qн = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

Мmax = qp·L2/8 = 320·52/8 = 1000 кг·м = 100000 кг·см,

где: q– расчетная нагрузка на балку;

L – длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

Wтреб = γн/о·Mmax/R = 1,05·100000/121,68 = 862,92 см3,

где: R = Rи·mп·mд·mв·mт·γсc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см2 – расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП – таблицы 1 и поправочных коэффициентов:

mп = 1,3 – коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

mд = 0,8 – поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

mв = 1 – коэффициент условий работы (таблица 2 ).

mт = 1 – температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

γсс = 0,9 – коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

γн/о = 1,05 – коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: ma = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание: перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = √(6Wтреб/b) = √(6·862,92/5) = 32,2 см.

Формула подобрана из условия Wбалки = b·h2/6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = √(6Wтреб/b) = √(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·qн·L4)/(384·E·J) = (5·2,92·5004)/(384·100000·13020,83) = 1,83 см

где: qн = 2,92 кг/cм – нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 – модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h3/12 = 10·253/12 = 13020,83 см4 – момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

fmax = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Сравниваем прогибы:

fбалки = 1,83 см < fmax  = 2,0 см – условие выполняется, поэтому увеличения сечения не требуется.

Вывод: балка сечением bxh = 10×25 см полностью удовлетворяет условиям по прочности и прогибу.

Виды балок

Независимо от того, какой должна быть конструкция, материал для изготовления балок выбирают прочный и надежный. Отличаются они друг от друга лишь по своим параметрам:

  1. длине;
  2. форме;
  3. сечению.

Чаще всего, для изготовления балок используется дерево и металл. Расчет балки на изгиб напрямую зависит от выбранного материала. В данном случае большое значение имеют такие показатели как однородность и структура.

Балки из дерева

Конструкции из дерева используются в одноэтажных домах или небольших домиках. Они отлично подходят как для потолка, так и пола. Для расчета прогиба балки берут следующие величины:

  1. Тип материала. Каждое дерево отличается прочностью, твердостью и гибкостью.
  2. Геометрические показатели, в которые включается как форма изделия, так и его сечение.
  3. Предполагаемые нагрузки, которые будут давить на материал.

На то, как будет изгибаться балка учитывается не только реальное давление, но и все возможные силы воздействия.

Стальные балки

Эти изделия очень сложные не только по сечению, но и по составу. Так как из выливают из нескольких видов металла

Производя расчет нагрузки на балку, необходимо принимать во внимание насколько она жесткая, а так же прочно ли она соединена

Балки из стали используют для строительства многоэтажных домовИсточник i0.photo.2gis.com

Конструкция из металла между собой соединяется с помощью:

  • сваривания;
  • склепывания;
  • с помощью соединителей, имеющих резьбу.

Прочные металлические балки используются для строительства домов в несколько этажей. В таких конструкциях вся нагрузка равномерно распределяется по всей балке.

Расчет деревянного бруса для перекрытия: на что обратить внимание

До расчетов и покупки рекомендовано обратить внимание на типы перекрытий. Брус для надежной связки строительных конструкций, бывает следующих видов:

  • Балки. Массив квадратного или прямоугольного сечения, уложенный с шагом от 60 см до 1 м. Стандартная длина – 6 м, на заказ изготавливаются балки до 15 м.
  • Ребра. Балки, напоминающие широкую (20 см) и толстую доску (7 см). Шаг укладки на ребро не более 60 см. Стандартная длина – 5 м, под заказ – 12 м.

Ребра перекрытия для одноэтажных построек

Комбинация двух типов бруса. Наиболее надежные перекрытия, служащие опорой для пролетов, до 15 м.

Сначала определяется прогиб балки, максимальное напряжение в опасном сечении и коэффициент запаса прочности. Если значение коэффициента получается меньше 1, то это значит, что прочность не обеспечена. В этом случае необходимо изменить условия расчета (изменить сечение балки, увеличить или уменьшить шаг, выбрать другую породу древесины и т.д.)

Длина балок, м
Шаг укладки, м2,03,04,05,0
0,675*10075*200100*200150*225
175*150100*175150*200175*250

Когда нужное сечение найдено требуется рассчитать его кубатуру. Это произведение длины, ширины и высоты. Далее по проекту находим количество балок перекрытия и умножаем на полученный результат.

Брус

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью, чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким, то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

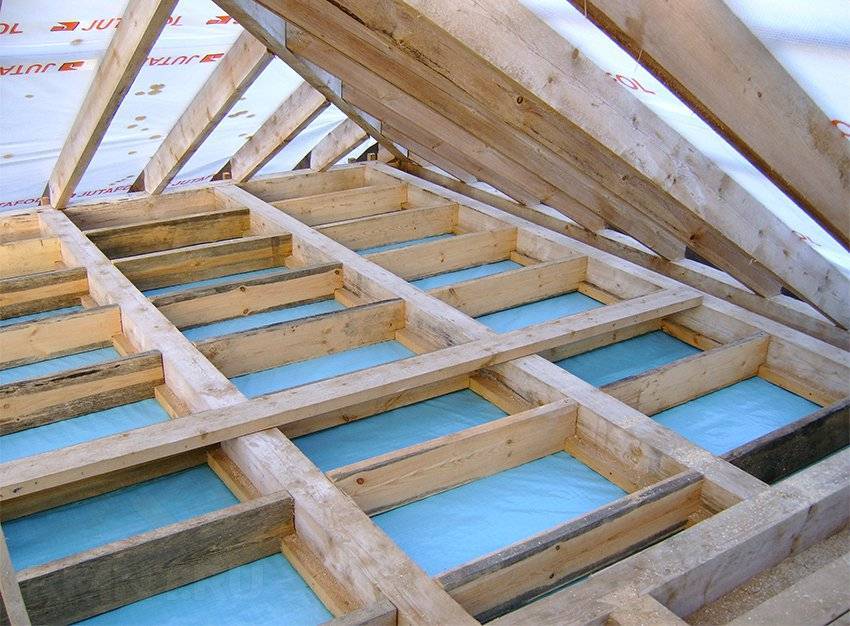

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Деревянные балки укреплены распорками, которые повышают жесткость конструкции

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

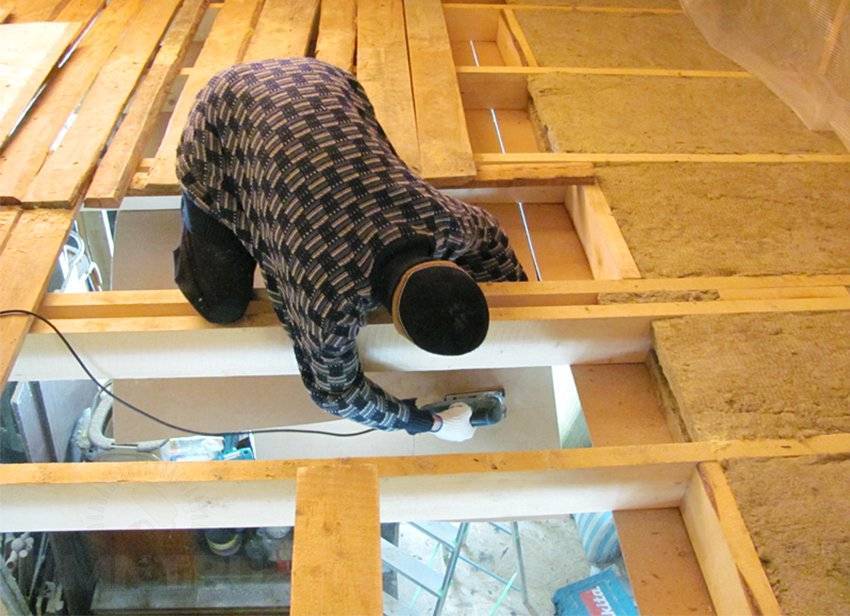

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.

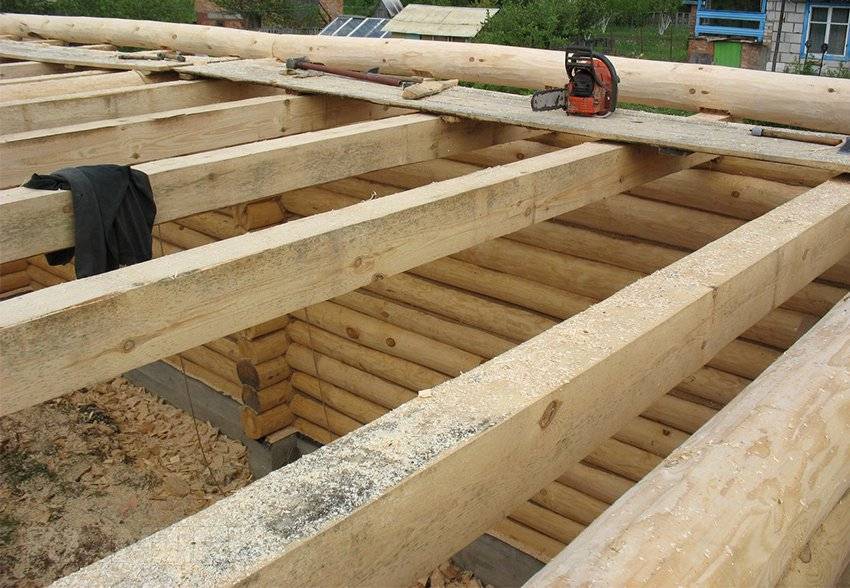

В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет

Типы межэтажных перекрытий

По назначению перекрытия делятся на:

  • межэтажные;
  • чердачные;
  • подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м2.

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами

Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним

Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

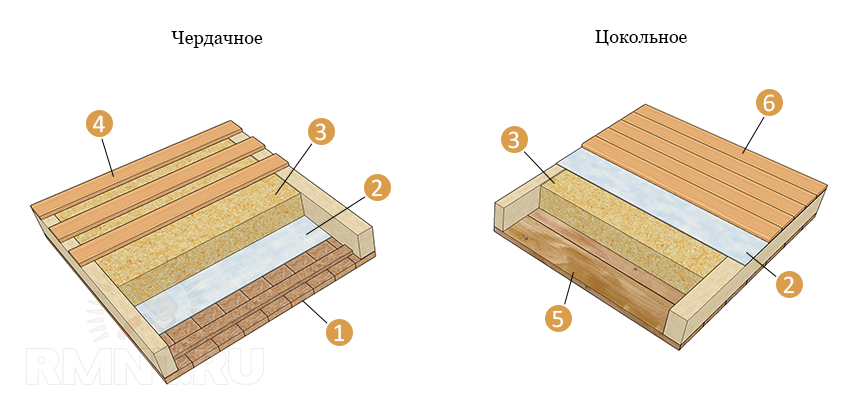

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

  • с открытыми и скрытыми балками;
  • с различными типами несущих балок;
  • с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

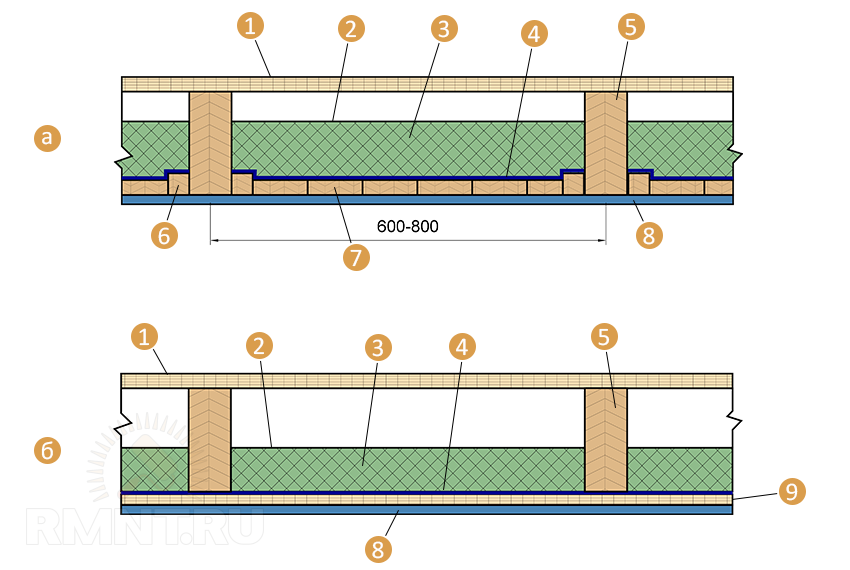

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

а — со щитовым накатом; б — с подшивкой из досок; 1 — дощатый пол; 2 — полиэтиленовая пленка; 3 — утеплитель; 4 — пароизоляция; 5 — деревянные балки; 6 — черепные бруски; 7 — щитовой накат; 8 — отделка; 9 — подшивка из досок

Этапы монтажного процесса

Начнем с того, что для контробрешетки необходимы брусья сечением 30 х 50 мм, если дело касается простых крыш.

Если эта система устанавливается на сложные конструкции, тогда лучше выбрать брус сечением 50 х 50 мм.

Длина варьируется от выбранного кровельного покрытия.

Их, как было сказано выше, устанавливают на стропила и крепят специальными оцинкованными гвоздями с шагом 30 — 40 см.

  1. С полным покрытием стропил.
  2. С периодичной установкой. Здесь шаг установки зависит от длины используемого кровельного материала. Если это профнастил, то расстояние варьируется в пределах 40 — 50 см под элемент обрешетки. Если укладывается металлочерепица, тогда в расчет берется ширина укладываемого материала.

    В любом случае длина каждого бруса контробрешетки не должна быть меньше полуметра (оптимальный размер – 135 мм).

Установка и монтаж

Ничего сложного в этом процессе.

Здесь важно учесть, что все работы будут проводиться на высоте. Так что позаботьтесь о собственной безопасности

Так что позаботьтесь о собственной безопасности

Так что позаботьтесь о собственной безопасности.

К тому же по стропилам набивается гидроизоляционная мембрана, так что придется соорудить временную обрешетку, чтобы не повредить пленочный материал.

Важным моментов во всем монтажном процессе будет правильная подрезка реек:

  • у конька они должны сходиться в одной точке, как и сами стропила. Поэтому, учитывая уклона скатов, надо будет запилить их под необходимый угол;
  • около ендовы шаг установки сокращается до 10 см при стандартном шаге 30 см. Стык двух реек должен также подпиливаться под установочный угол.

На участке ендовы необходимо правильно провести монтаж элементов контробрешетки.

Здесь важно приподнять их на высоту 5 — 10 см над опорой самой ендовы. Это обеспечит беспрепятственный сток воды

Это обеспечит беспрепятственный сток воды

Это обеспечит беспрепятственный сток воды.

Обычно на один квадратный метр поверхности, где устанавливаются элементы контробрешетки, используются минимум 10 гвоздей.

Они пробивают гидроизоляционный материал, тем самым нарушая целостность полотна и герметизацию всей кровли.

Поэтому не стоит надолго оставлять в таком виде крышу.

То есть, установили контробрешетку, тут же набивайте обрешетку и устанавливайте кровельный материал.

Если оставить крышу некрытой и пойдет дождь, то грош цена всей работе.

Выбор материала для балок и тепло- гидроизолирующего сырья

Профессионалы отлично знают, что перекрытия в любом объекте должны обладать следующими качествами:

  1. Надёжностью в плане веса надстроенной конструкции, размещения бытовых предметов, частоты эксплуатации. То есть если второй этаж определён быть помещением жилого типа – спальни, детские, кабинеты, то деревянные балки должны быть сечением не меньше 150 мм.
  2. Обладать допустимым прогибом в 0,7% от проёма. Это правила СНиП. Конструкция межэтажных перекрытий, обладая запасом поперечной жёсткости, передает её всем несущим элементам.
  3. Огнестойкость, гидро-, тепло- и пароизоляция – важные спутники балок, поэтому пирог межэтажного перекрытия в деревянном доме обладает сложной конфигурацией и не терпит отхождения от правил укладывания.

Имеет значение и тип объекта – каркас, брус, бревно. Соответственно этому выбирают сырьё для жёсткой связки.

Изоляция перекрытий

Пролёты между этажами любого строения одновременно являются и потолком и полом. Соответственно, многослойность изолирующих материалов разнится. Для нагрузочной части, то есть пола используется следующее сырьё:

  • Дюймовые доски (в зависимости от веса мебели их меняют на более внушительную толщину).
  • Влагостойкая фанера в два слоя.
  • Пробковая шумоизоляция между плитами фанеры.
  • Гидроизоляция.
  • Чистовой пол.

Соответственно нижняя часть, представляющая собой потолок, будет нагружена меньше, так как лишена эксплуатации:

  • Пароизоляция.
  • Листы гипсокартона.
  • Отделочный материал – блок-хаус, вагонка.

Виды деревянных перекрытий дома

Деревянные перекрытия можно разделить на несколько видов по их назначению и по используемому материалу.

По назначению:

  1. Деревянное межэтажное перекрытие, обязанное обеспечить не только прочность, но и комфорт в жилом помещении, а поэтому заполняемое звукоизоляционными материалами. Снизу оно обшивают гипсокартоном, а сверху застилается покрытием пола.
  2. Чердачное перекрытие по деревянным или металлическим балкам, может являться либо самостоятельным элементом конструкции, либо частью стропильной системы крыши и должно иметь паро- и теплоизоляционные слои, чтоб не допускать охлаждения жилых этажей, расположенных под ними.
  3. Подвальное и цокольное перекрытие, обладающие высоким уровнем прочности, так как будут нести на себе большую нагрузку. Снабжены слоями теплоизоляции и пароизоляции, так как они отделяют жилые этажи от холодных подвальных помещений.

По видам материала:

  1. Из цельной древесины, на изготовление которых идет деревянный массив твердых, преимущественно хвойных, пород дерева. Их можно применять, только если перекрываемый пролет не превышает пяти метров.
  2. Клееные — из клееной древесины. Сочетают прочность с эстетичностью. Имеют гладкую поверхность, вследствие чего их снизу можно оставлять открытыми. А их прочность позволяет перекрыть значительные длины пролетов.

По сечению деревянные элементы перекрытия могут быть прямоугольного сечения (доска, брус) и круглого (бревно).

Характеристики качественных материалов:

Какого бы вида не были использованы балки перекрытия для монтажа, они должны отвечать определенным требованиям:

  • прочность к статическим и динамическим воздействиям, т.е. должны быть устойчивыми к нагрузкам, предусматриваемым проектом здания, имея запас устойчивости;
  • жесткость, не допускающая прогибов и вибраций и обеспечивающая качественное покрытие пола над ними и потолков под ними;
  • долговечность, так как заменять их в период между запланированными капитальными ремонтами всего здания практически невозможно;
  • обеспечивать на достаточном уровне тепло- и звукоизоляцию;
  • экономичность – использование недорогого, но качественного материала, минимальные вложения рабочей силы и небольшие габариты при соответствии всем техническим требованиям.

Параметры перекрытий выбирают исходя из требований, предъявляемых к строящемуся зданию. В настоящее время в связи с развитием частного строительства, перекрытие из дерева имеет большую популярность. Давайте же разберемся в их конструкции и как их можно сделать своими руками.

Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы — это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Деревянные стропильные фермы

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

  • способность накрыть пролет значительного размера без дополнительных опорных стоек;
  • незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
  • высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
  • простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
  • возможность изменять ширину шага укладки фермы;
  • возможность монтажа внутренних коммуникационных линий;
  • прекрасная звуковая изоляция;
  • красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Деревянные фермы могут послужить оригинальным декоративным элементом

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

  • за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
  • значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
  • высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

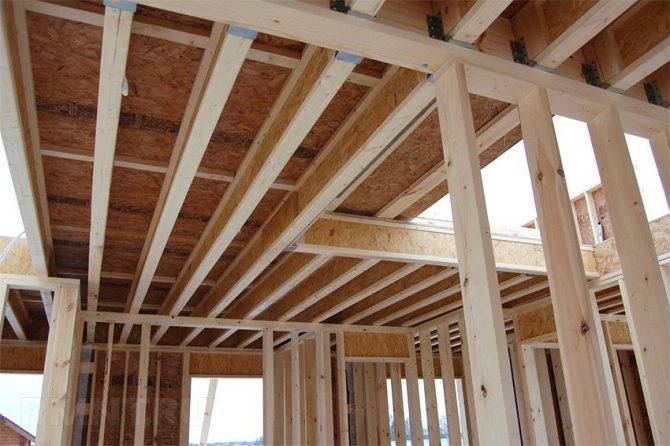

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

  • красивый внешний вид;
  • малый вес дерева;
  • ремонтопригодность;
  • высокая скорость монтажа.

Минусы:

  • без специальной защитной пропитки горючи;
  • низкая прочность по сравнению с железобетонными или металлическими балками;
  • подвержены воздействию влаги, грибка и живых организмов;
  • могут деформироваться от перепадов температур.

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

жесткость. Означает способность материала сопротивляться изгибу;

звуко- и теплоизоляция;

пожарная безопасность.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материала Плотность или насыпная плотность, кг/м3
Асбоцементный лист 750
Базальтовая вата (минеральная) 50–200 (от степени уплотнения)
Берёза 620–650
Бетон 2400
Битум 1400
Гипсокартон 500–800
Глина 1500
ДСП 1000
Дуб 655–810
Ель 420–450
Железобетон 2500
Керамзит 200–1000 (от коэффициента вспенивания)
Керамзитобетон 1800
Кирпич полнотелый 1800
Линолеум 1600
Опилки 70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб 22 кг/м2
Паркет, 20 мм, щитовой 14 кг/м2
Пенобетон 300–1000
Пенопласт 60
Плитка керамическая 18 кг/м2
Рубероид 600
Сетка проволочная 1,9–2,35 кг/м2
Сосна 480–520
Сталь углеродистая 7850
Стекло 2500
Стекловата 350–400
Фанера клееная 600
Шлакоблок 400–600
Штукатурка 350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м2.

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м2.

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

  • 1,2 — при удельной массе меньше 200 кг/м2;
  • 1,3 — при удельной массе больше 200 кг/м2.

4. Пример расчета

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.

1 — балка; 2 — доска; 3 — утепленный линолеум 5 мм

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м2) приведен в таблице 3.

Таблица 3

Материал Объем, м3 Плотность, кг/м3 Масса, кг Удельная нагрузка, кг/м2
Брус (сосна) 9 х 0,15 х 0,1 х 3,3 = 0,4455 500 222,75 14,85
Доска (сосна) 15 х 0,04 = 0,6 500 300 20,0
Фанера 15 х 0,01 = 0,15 600 90 6,0
Линолеум 15 х 0,005 = 0,075 1600 120 8,0
Минвата 15 х 0,12-0,405 = 1,395 100 139,5 9,3
Итого: 58,15
С учетом k = 1,2 70

Переменная нагрузка — 150 х 1,2 = 180 кг/м2.

Общая нагрузка — 70 + 180 = 250 кг/м2.

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Расчёт допустимого прогиба

Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.

Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:

h = (5 х qр х L4) / (384 х E х J)

где:

  • qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
  • L — длина балки, L = 330 см;
  • Е — модуль упругости, Е = 100 000 кг/см2 (для древесины вдоль волокон по СНиП);
  • J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см4.

Для нашего примера:

h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см

Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.

В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:

рмнт.ру

27.03.17

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
