Технические характеристики дождеприемников типа ДБ

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр. А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

  1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
  2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
  3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
  4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
  5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
  6. Устанавливаются перегородки и корзина дождеприемника.

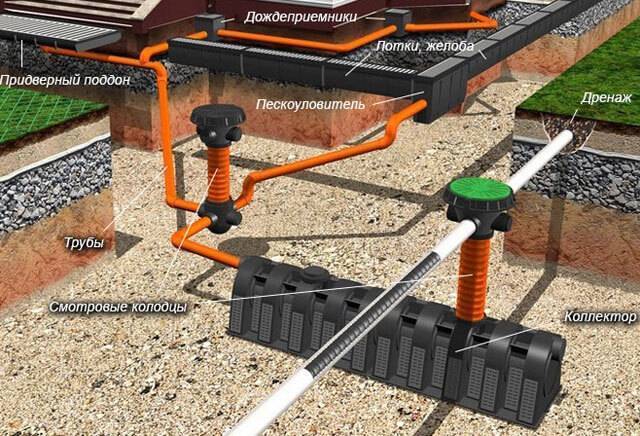

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Предлагаем купить дождеприемники чугунные ДБ-2

Доставка по всей России по низким ценам транспортных компаний.

Дождеприемник большой прямоугольный тип ДБ применяется в лотках проезжей части улиц с продольным уклоном и в пониженных местах с затяжным спуском. Рекомендованное место установки: городские автомобильные дороги с интенсивным движением, автостоянки.Дождеприемники ДБ устанавливаются на водосточные колодцы узкой бесфланцевой стороной корпуса к бордюру перпендикулярно оси дорожного полотна. К колодцу дождеприемник крепится с помощью чугунного корпуса, который может покрываться асфальтом или цементным раствором.Дождеприемники ДБ изготавливаются с соответствии с требованиями ГОСТ 3634-99. Дождеприемники ДБ поставляются комплектами (корпус + решетка). При покупке дождеприемников первым делом необходимо уточнить размеры. заложенные в проекте и соотнести с предложением на рынке

Это важно, т. к

разными производителями под одним названием могут выпускаться дождеприемники с различными характеристиками.

Эксплуатация дождеприёмника и уход за ним

Чтобы ваш участок не «благоухал» сточными водами, ливнёвку, как и любую систему канализации надо периодически чистить. Основные правила ухода:

  • Следите за тем, чтобы через решётки лотков и дождеприёмников в систему не попадал мусор. Так вы предупредите засоры и гниение этого мусора внутри труб.
  • Если у вас на участке установлен индивидуальный водосборный колодец, следите, чтобы он не переполнялся, иначе вся система может выйти из строя.
  • Один раз в 2–3 месяца производите осмотр фильтрующих систем дождеприёмников. Для этого достаточно снять решётку (или крышку на вертикальном устройстве) и извлечь корзину. Она чистится вручную и промывается водой.
  • То же следует проделывать с перегородками-сифонами.

Если корзина обросла налётом (как раз он и издаёт неприятный запах), для её очистки можно воспользоваться небольшим шпателем и любым бытовым средством для прочистки канализационных труб.

Ливневая канализация способна избавить вас от многих проблем и хлопот. К тому же пластиковые дождеприёмники стоят недорого, и установить их можно самостоятельно, не тратя денег на услуги специалистов.

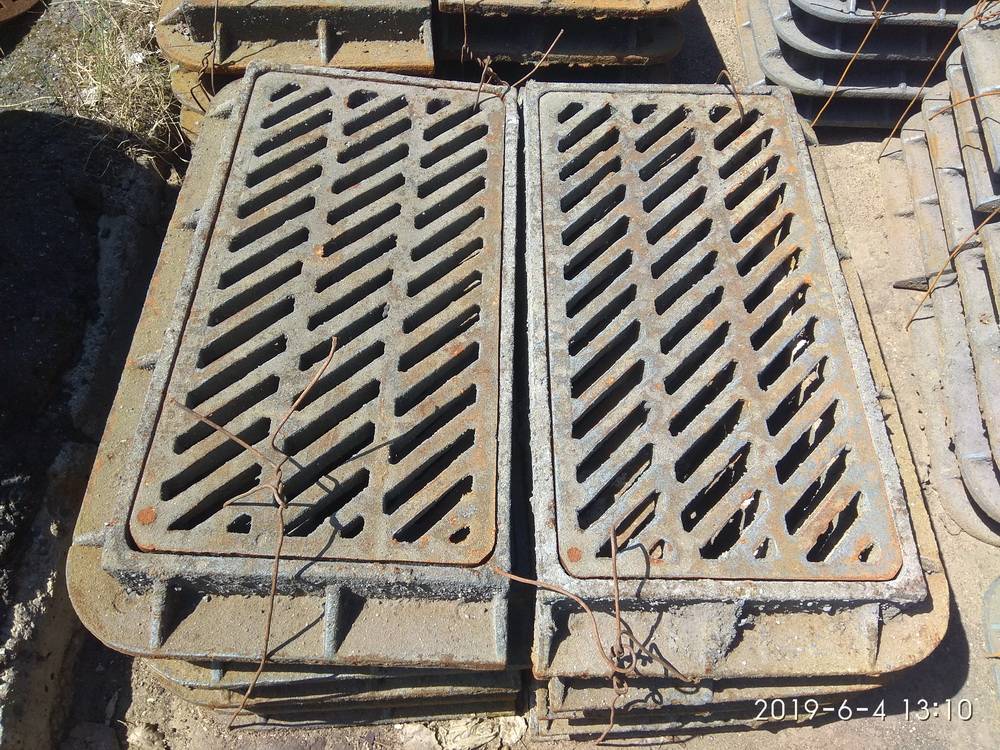

Чугунные приемники

В своем большинстве монтируются для отвода влаги с дорог. Чугун – СЧ20 обладает массой достоинств. В их числе износостойкость, долговечность, стойкость к реагентам. Изделия из чугуна отличаются формой, весом, нагрузкой которую готовы принять.

  • ДМ- прямоугольная модель. Вес 80кг и более. Выдерживает 12,5 тонн.
  • Модели ДМ1 и ДМ2 применяются для дворовых ливневых канализаций и автодорог.
  • ДБ – так же прямоугольная модель. Вес 115 кг минимум. Могут выдержать ДБ2 25 тонн. Хорошо вписывается в автостраду с активным движением.
  • ДК – модель в форме сферы. Вес до 100 кг. Дождеприемник ДК применяется, как запасной, пока основной на ремонте.
  • Нагрузка 15 тонн.

Плюсы изделий из чугуна

  • Готовы к большому количеству отводимых вод
  • Прочность
  • Долгий срок эксплуатации
  • Чугун относится к экологически чистому материалу
  • Не ржавеет
  • Лояльная цена

Монтаж

Устанавливают водоприемники для атмосферных осадков непосредственно под выходом водопроводных труб или в местах, где после дождя или таяния снега можно увидеть лужи

Особое внимание в процессе монтажа нужно уделять глубине установки.. Специалисты рекомендуют так располагать изделия, чтобы жидкость из труб попадала прямо в их центр

Если отсутствует возможность установить сток в самой низкой точке участка, тогда к нему следует проложить углубления, чтобы по ним вода стекала непосредственно в приемник.

Специалисты рекомендуют так располагать изделия, чтобы жидкость из труб попадала прямо в их центр. Если отсутствует возможность установить сток в самой низкой точке участка, тогда к нему следует проложить углубления, чтобы по ним вода стекала непосредственно в приемник.

После того, как выбран тип устройства дождеприемника для ливневой канализации и место его расположению, приступают к монтажным мероприятиям.

Их осуществляют поэтапно:

  1. Подготавливают котлован. Его глубина должна соответствовать габаритам приемника плюс 30 – 40 сантиметров. Ширину ямы также делают больше на 3 сантиметра с каждой стороны, чем такой же параметр у изделия, поскольку его будут укреплять бетонным раствором.
  2. На дне котлована размещают подушку из песка, после чего ее заливают водой и качественно утрамбовывают.
  3. Дождеприемник подсоединяют к системе труб или лотков, выставляя ее точно по высоте. Выполняя монтаж водоотводных лотков, это предусматривается заранее.
  4. Заливают дно бетонным раствором небольшой толщины и помещают в него приемник. Его требуется надежно и прочно зафиксировать, чтобы в дальнейшем он не мог сместиться.
  5. С боков конструкции выливают бетонную смесь. Чтобы изделия из пластика не подверглись деформации под весом бетона, ее стенки укрепляют дополнительно металлической решеткой.
  6. Устанавливают перегородки и корзину водоприемника.

От того, насколько изделия правильно смонтированы, зависит эффективность функционирования ливневки и срок эксплуатации. Делать данную работу следует до монтирования покрытия на территории.

Начинать обустройство участка, прилегающего к водоприемнику, можно через несколько дней после окончания установки последнего изделия. Бетонный раствор за это время окончательно застывает и остается лишь уложить любой тип покрытия.

Также при монтаже приемника для ливневой канализации необходимо убедиться, что основание для него сделано прочным. Дело в том, что грунт, в который помещено изделие, при перепадах температуры способен расширяться и уменьшаться в объеме, поэтому стенки и бетонную подушку, окружающие конструкцию, нужно делать максимально надежными. Иначе с наступлением тепла придется вновь заниматься монтажом приемника.

Принцип работы

Водоприемник для ливневки

работает по следующей схеме:

  1. Вода, стекаемая самотеком через водосточную трубу, попадает на решетку, которая выполняет декоративную функцию и служит как элемент предварительной очистки стоков.
  2. Мелкий мусор и песок остаются на дне фильтра или корзины дождеприемника, а вода направляется в канализационную трубу.
  3. Дальнейшее направление стоков указывает труба, установленная с уклоном в сторону накопительного колодца.
  4. В колодце стоки собираются и утилизируются (используются для полива растений или для технических нужд).

Схема работы достаточно простая. Но если хотя бы один элемент такой конструкции не будет справляться с потоком жидкости, вся система перестанет функционировать и произойдет затопление участка.

Дождеприемник ДК

Для того, чтобы сточные воды после сильных ливней и быстрого таяния снега не скапливались возле фундаментов домов, на детских площадках, тротуарах, автомагистралях, АЗС, парковках и городских улицах, люди придумали целую систему для отведения лишней влаги, которая называется ливневой канализацией.

Для сооружения дренажной системы применяют различные приспособления, такие как: водоотводные лотки, пескоуловители и дождеприемники типа ДК.

Преимущества дождеприемника круглого ДК

Дождеприемник ДК или ливнёвка круглая, устанавливается на ливнесточный колодец и точечно собирает воду с обочин дорог, на автостоянках, индустриальных объектах и АЗС.

Решётка дождеприемника, закреплённая сверху конструкции, защищает изделие от повреждения; канализационную систему – от попадания крупного мусора, а людей и животных – от травматичных случаев. К тому же, все щели решётки имеют оптимальные габариты, а их края тщательно обрабатываются – так изготовитель заботится о сохранности обуви пешеходов.

Кроме того, правильно установленный, дождеприемник круглый чугунный, а именно, на одном уровне с поверхностью грунта, даёт беспрепятственный проезд транспорту и свободный проход пешеходам.

Достоинства дождеприемника ДК ГОСТ 26008 — 83 состоят в том, что, согласно установленным стандартам, он изготавливается из чугуна марки СЧ -20 путём вибролитья или литья, а потому:

  • устойчивы к коррозии и химическим агрессивным веществам;
  • не поддаются стиранию;
  • выдерживают большие нагрузки;
  • не боятся перепадов температур;
  • имеют долгий срок службы;
  • не вступают во взаимодействие с солями и т. д.

Недостатком дождеприемника типа ДК является лишь тяжёлый вес, из-за которого устанавливать его должны двое и больше человек, а в некоторых случаях, приходится брать в аренду спецтехнику.

Но этот недостаток является одновременно и преимуществом дождеприемника ДК, т. к. обеспечивает дополнительные показатели прочности изделия.

Отличительные особенности дождеприемника круглого чугунного

Дождеприемник ДК ГОСТ 26008 – 83 (ГОСТ 3634 – 99) имеет между собой отличия в размерах, массе и показаниях номинальной нагрузки, что показано в нижней таблице:

Технические характеристикиДождеприемник ДК В125 1-60Дождеприемник ДК2 В1501-60
Габариты (мм)850х100800х88
Вес (кг)88105
Номинальная нагрузка (т)12,515

Вес указан в таблице для общей конструкции — корпуса вместе с решёткой. Причём, решётка дождеприемника чугунная, значительно тяжелее корпуса, например: общий вес 88 кг, из которого: корпус – 38 кг, а решётка – 50 кг.

Выполненный при строгом соблюдении нормативов ГОСТа 3634 — 99, дождеприемник ДК будет иметь гарантийный срок от момента эксплуатации – 3 года, а от даты отгрузки с территории изготовителя – 5 лет, но при этом, эти сборщики атмосферных осадков показывают, значительно, длительный срок эксплуатации.

Вся необходимая маркировка и ГОСТы должны быть указаны на самих изделиях, что будет соответствовать государственным стандартам качества.

Надо сказать, что ГОСТу 3634 – 99 соответствуют дождеприемники типа ДБ – дождеприемник большой и дождеприемники магистральные – ДМ. Модель типа ДМ, в основном, устанавливают для сбора сточных вод на автомагистралях с интенсивным движением транспорта, отсюда и соответствующее название «магистральный».

Пластиковые дождеприемники. Достоинства и недостатки

Трудно поверить, что еще десять лет назад все дождеприемники производили и чугуна, либо другого прочного металла, который стойко переносит резкие температурные изменения и большое количество осадков. Сегодня одной из оптимальных альтернатив в данной области считается пластиковая модель. Это связано со следующим рядом преимуществ:

  1. Пластиковая конструкция по весу значительно легче
  2. Стоимость пластиковой модели ниже по сравнению с чугунными аппаратами
  3. Возможность самостоятельного монтажа пластикового дождеприемника без наличия специальных знаний
  4. Пластик не представляет собой никакой ценности, поэтому вероятность того, что ее украдут, крайне мала
  5. Возможность установки дополнительных пластиковых модулей при необходимости
  6. Устойчивость к механическим повреждениям
  7. Практически все пластиковые детали имеют съемный тип, поэтому можно периодически продувать и очищать всю пластиковую систему дождеприемника без боязни повреждения
  8. Зачастую в комплекте идут дополнительные пластиковые комплектующие к дождеприемнику.

Также стоит отметить, что пластиковый дождеприемник намного легче поддается чистке, а значит, проводить профилактические процедуры может любая хозяюшка

Если говорить о чугунных моделях, то важно запомнить, что их установка требуется в том случае, если на протяжении всего года выпадает огромное количество осадков. Предельная масса воды составляет порядком 90 тонн. Чтобы выбрать оптимальный вариант пластикового дождеприемника для домашнего использования, важно учитывать температурный показатель

Именно он даст подсказку, какой дождеприемник лучше: пластиковый или чугунный

Чтобы выбрать оптимальный вариант пластикового дождеприемника для домашнего использования, важно учитывать температурный показатель. Именно он даст подсказку, какой дождеприемник лучше: пластиковый или чугунный. Есть модели дождеприемников, способные безо всякого труда выдерживать резкие минусовые температуры

При приобретении некачественного чугунного устройства, вероятнее всего устройство в скором времени даст трещину и понадобиться срочная замена дождеприемника

Есть модели дождеприемников, способные безо всякого труда выдерживать резкие минусовые температуры. При приобретении некачественного чугунного устройства, вероятнее всего устройство в скором времени даст трещину и понадобиться срочная замена дождеприемника.



Калькулятор расчета объема ливневых стоков

Обычно определением объема ливневых стоков занимаются при проектировании ливневой канализации в коммунальном хозяйстве, в индивидуальном домостроении расчеты не актуальны в случае, если отвод воды производится за пределы участка. Понятно, что стандартный диаметр отводных труб 110 мм. в наборе с выпускаемыми промышленностью дождеприемниками, обеспечит транспортировку любых водных объемов, которые могут появиться на участке после ливня или весеннего паводка.

Расчет количества ливневых стоков важен в случае, если их слив происходит в накопительную емкость, объем которой необходимо определить во избежание ее переполнения. Для подсчетов проще всего воспользоваться онлайн-калькулятором, в этом случае количество воды, собираемой со всего участка, рассчитывают по следующей формуле:

Q = q х F х Y , где

Q – общий объем ливневой воды на индивидуальном участке;

q – коэффициент, характеризующий интенсивность осадков в данном районе. Определяется по табличным данным метрологических или проектных организаций, а также по специальным картам-схемам для данной местности, измеряется в литрах в секунду на единицу площади (гектар).

F – площадь поверхности участка, с которого осуществляется сбор воды, им могут быть крыши домов и хозяйственных построек или благоустроенная территория вокруг частного дома. Для удобства расчетов на калькуляторах данный параметр вводят в квадратных метрах.

Y – табличный коэффициент, характеризующий впитывающие свойства поверхности, с которой осуществляется водоотвод. Стандартный калькулятор для расчетов вместо данного показателя Y включает в себя перечень различных поверхностей: кровля, асфальт, тротуарная плитка, дерн.

После ввода данных получают искомое значение в литрах в секунду, минуту, или кубических метрах в час.

Рис. 15 Обслуживание водоотводов – примеры

Критерии выбора

При подборе сооружения требуется принимать во внимание различные факторы, обеспечивающие при правильном подходе длительный эксплуатационный период и надежность. Самые главные из них:. Самые главные из них:

Самые главные из них:

  • интенсивность и объем осадков на территории, условия климата,
  • площадь ливневой канализации,
  • рельеф местности.

Для приусадебного участка частного дома небольшой величины подойдет ливнеприемник более легкий по массе и конструкции. Однако если в течение года выпадает значительный объем осадков, лучше выбрать вариант из чугуна. Если выбирается модель для места, где проходит тяжелая техника или для площадки индустриальной зоны, лучшим выбором станут дождеприемники типа ДБ.

Особенности дренажных колодцев из бетонных колец

Так же как и в случае с пластиковыми системами, колодцы, изготовленные на основе бетонных колец, выполняют функцию отвода воды. Современный ассортимент конструкций включает аналогичные разновидности смотровых, накопительных и поглотительных колодцев, действующих по тому же принципу, что и описанные ранее изделия из пластика.

Преимущества изделий из бетона:

  • монтаж осуществляется за один день;
  • конструкции полностью герметичны;
  • не нуждаются в постоянном уходе;
  • имеют невысокую стоимость;
  • не выдвигают особых требований к типу грунта (могут устанавливаться даже в зонах с пучинистым или подвижным грунтом).

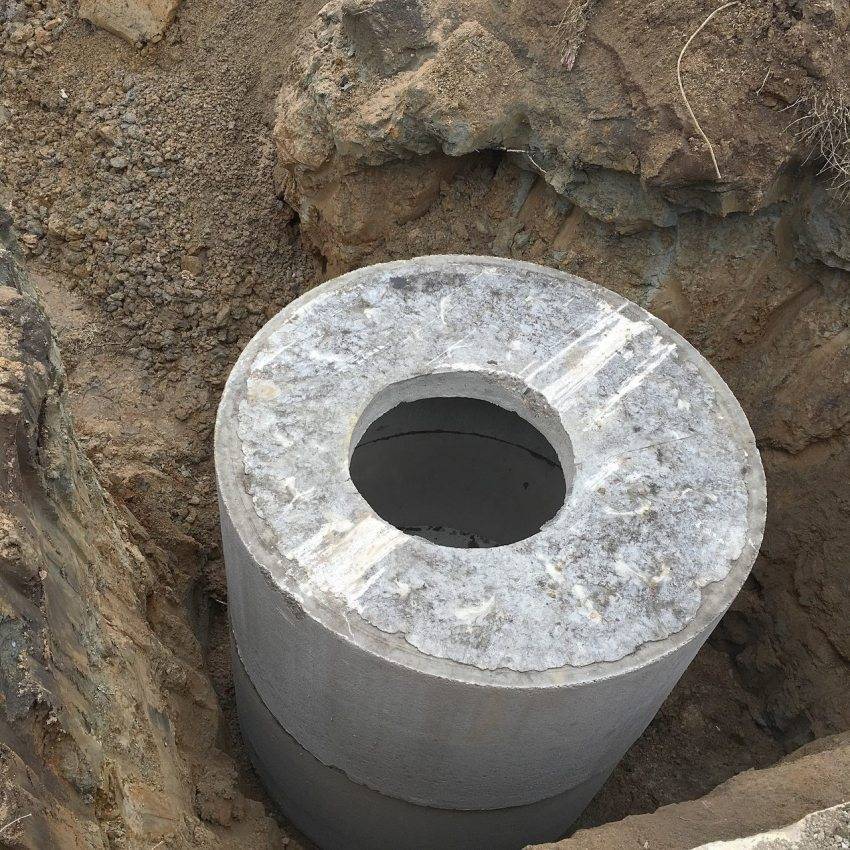

Обустройство канализационного бетонного колодца

К недостаткам можно отнести только большой вес, из-за чего работы по устройству дренажного колодца из бетонных колец не обходятся без привлечения специалистов и использования тяжелой техники.

Расценки на строительство колодца из бетона:

 Наименование конструкцииТип колецОбщий объем, м?Высота, мДиаметр, мЦена, руб.
Колодец из 3-х колецКС 10-92,12,8125000
Колодец из 4-х колецКС 10-92,83,7130000
Колодец из 2-х колец и доборного кольцаКС 15-932,41,530500

Цена дренажных колодцев из бетона, указанная в таблице, включает затраты на материалы и оплату работы специалистов.

Как выбрать дождеприемник для ливневой канализации частного дома

В быту ливневки из бетона или чугуна из-за сложности установки и большого веса используют довольно редко, их применение из-за отсутствия высоких нагрузок неэффективно. Чугунные решетки класса Д1, Д2 иногда располагают в местах проезда автомобилей, на въезде в гараж или на подъездных путях к дому.

Под водосточные трубы домов ставят в подавляющем большинстве пластиковые сооружения, отличающиеся функциональностью, высокими техническими характеристиками и простотой монтажа. К тому же цена подобных устройств довольно демократична и по карману любому домовладельцу.

Пластиковая модель небольшого размера, установленная под водосточные трубы дома, имеет эстетичный внешний вид и современный дизайн, отлично справляется с фильтрацией и отводом ливневых осадков в трубопровод и затем в накопительный колодец. К тому же приспособление просто в обслуживании – периодическая очистка пескоулавливающей корзины производится довольно редко и отнимает минимум времени.

Чтобы справиться с поверхностными стоками на всем участке, в быту используют линии водоотвода, представляющие собой сборные лотки или отлитые из бетона полукруглые направляющие, расположенные на одном уровне с покрытием земли и закрытые решетками. Такая система позволяет отводить воду с уложенной тротуарной плитки или иного покрытия на большой площади, транспортируя ее по подземным бетонным или пластиковым направляющим за пределы участка или в водосборные емкости.

Рис. 11 Инструмент для установки ливневки

Все плюсы и минусы дождеприёмников

Несомненные плюсы чугунного дождеприёмника обеспечиваются следующими техническими характеристиками:

  • замечательная способность пропускать сточные воды и мусор средних размеров;
  • чугунный материал гарантирует длительную эксплуатацию конкретной модели дождеприёмника;
  • высокий уровень прочности при различных видах оказываемых нагрузок;
  • наличие решётки обеспечивает безопасность для прохожих и машин;
  • металл обработан специализированным раствором, который обеспечивает антикоррозийность чугунного дождеприёмника;
  • чугунные дождеприёмники отличаются высоким уровнем экологичности и не приносят вреда окружающей среде;
  • доступная цена для подобного изделия.

Так же, как и все остальные изделия на рынке, чугунный дождеприёмник имеет и некоторые недостатки, которые на сегодняшний день, однако, могут быть с лёгкостью устранены при производстве с малым количеством затрачиваемых средств. Итак, к недостаткам чугунного дождеприёмника относится:

если покрытие на устройстве некачественное, то изделие быстрее остальных поддаётся коррозии;
выносливость дождеприёмника зависит от прочности чугуна, применённого при изготовлении, поэтому перед покупкой устройства необходимо обратить внимание на вид чугуна, так как некоторые из них достаточно хрупкие;
чугун прочный материал, но он очень тяжёлый, что является проблемой при монтаже;
важно, чтобы чугунный дождеприёмник был оцинкован, если это условие не соблюдено, то металл будет подвергаться быстрому разрушению;
при установке дождеприёмника из чугуна следует приобрести дополнительное запирающее устройство, которое предотвратит его кражу.

Высокие технологии современного поколения позволяют устранить эти недостатки, поэтому количество достоинств чугунного дождеприёмника явно преобладает.
