Составные части крыши

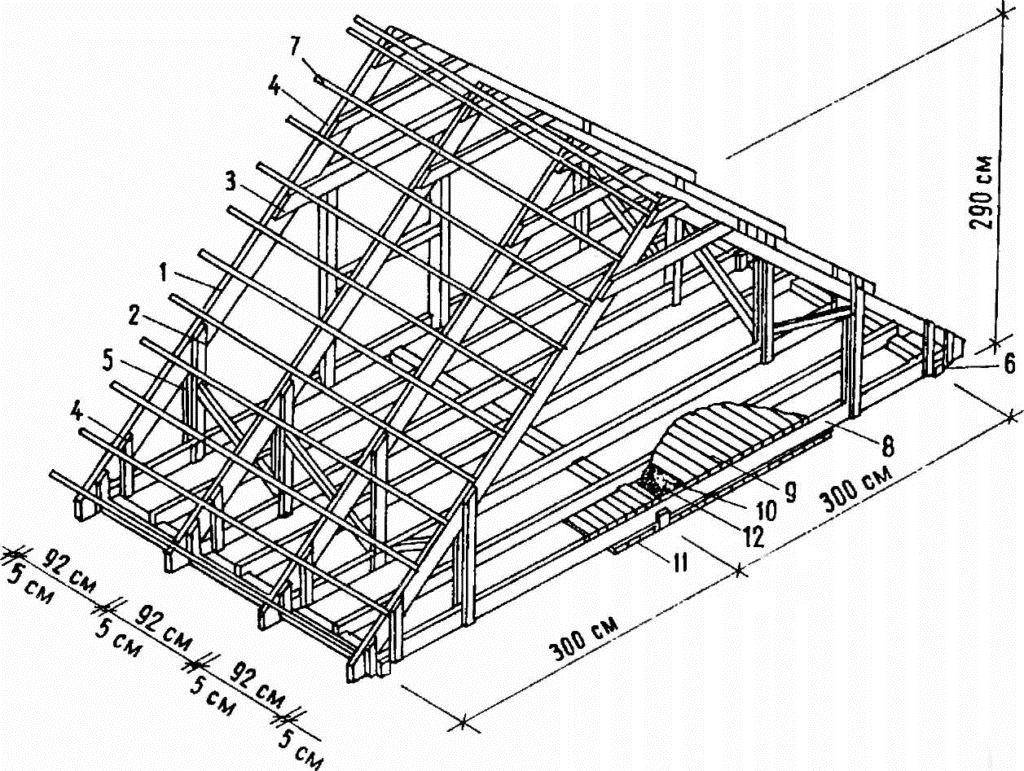

Схема конструкции крыши
Стандартная крыша такого типа состоит из следующих элементов:
- мауэрлата;
- стропильных ног;
- вертикальных стоек;
- подкосов;
- затяжки;
- конька;
- лежня;
- обрешетки.
Схема крепления мауэрлата
Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

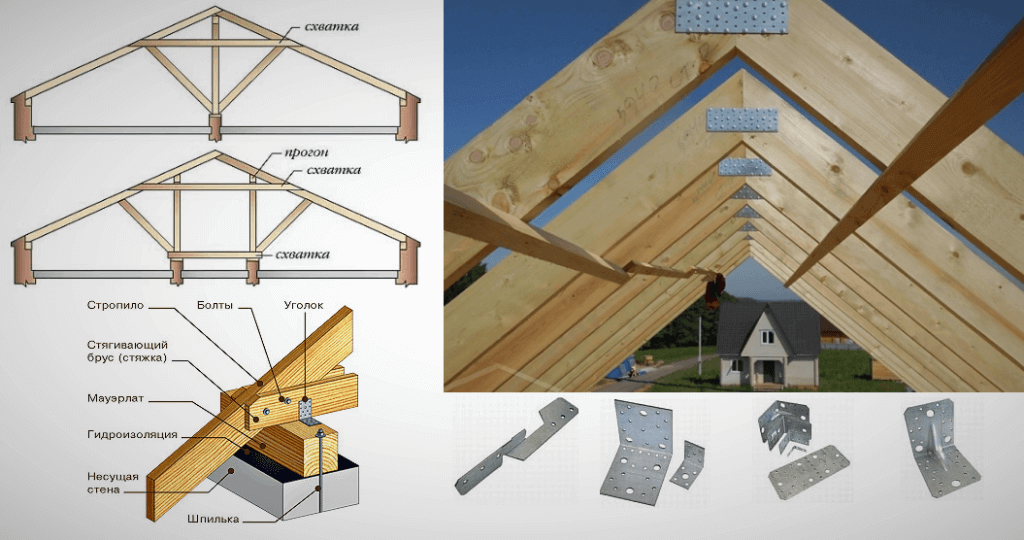

Схема крепления стропильных ног и мауэрлата
Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.
Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.
Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.
Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.
Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.
Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.
Материал и монтаж стропильной системы своими руками
Инструменты, необходимые для установки стропильной системы
Перед установкой стропильной системы, вам следует приобрести необходимые инструменты, такие как:
- молоток и гвоздодер;
- карандаш для нанесения отметок;
- пила и топор;
- дрель, кернер и рулетка.
Необходимы также будут болгарка и строительный уровень. И только после покупки всех необходимых инструментов вы можете смело начинать работу.
На первом этапе монтажа стропильной системы своими руками идет подготовка поверхности стен и перекрытий. Стены не всегда отличаются ровностью.
Существуют определенные расхождения, даже если вы визуально не видите этого. Кроме того, размер расхождения будет увеличиваться с каждым рядом, что не совсем хорошо для строения стропильной системы.
Для точного определения расхождений используют строительный уровень. Поэтому перед установкой крыши нужно выполнить все замеры, и выявить все расхождения.
Установка стропильной системы своими руками
Есть много способов сборки и установки стропильной системы. Например, стропила висячей конструкции монтируют с помощью ферм.
Для установки, вам нужно будет взять готовый шаблон из легкого строительного материала.
Главным достоинством этого способа является простота установки. Крыша получится красивой и ровной.
Намного проще выполнить конструкцию наклонных стропил. Хотя, здесь тоже будет необходим шаблон. Как правило, установка производится путем собирания отдельных деталей и элементов. А сама работа идет в несколько основных этапов.
Установка стропильной системы для дома не составит особых трудностей, самое главное, что необходимо запомнить – следуйте инструкции по установке, и тогда все обязательно получится.

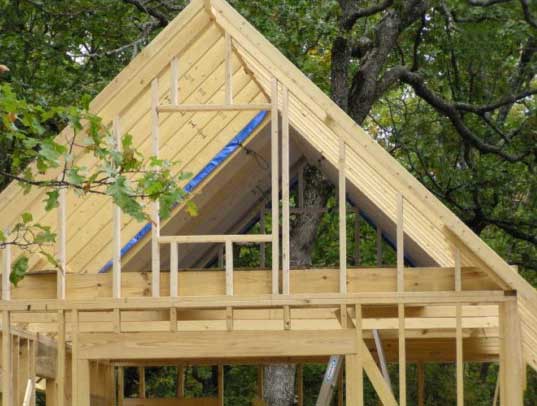

Составные части крыши
Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.
Несущий каркас крыши состоит из стропильной системы, которая включает элементы:
- Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.
Крепление мауэрлата
Мауэрлат
Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.
Крепление стропильной ноги к мауэрлету.
Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.
По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.
Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.
Схемы стропильной системы двухскатной крыши.
Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.
Сечения стандартных несущих элементов составляют:
- мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
- стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
- стойки — 100х100 мм;
- доски обрешетки — толщина 25 мм.
При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.
Помимо несущего каркаса и покрытия крыша содержит элементы:
- свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
- ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.
С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.
Расчет двухскатной крыши
Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши
Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши
Все эти факторы в конечном итоге будут влиять на расчет длины.
Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши. В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.
Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:
онлайн калькулятор расчета двухскатной крыши
- Определение площади покрытия крыши и веса выбранного кровельного материала;
- Определение угла наклона крыши и выдача рекомендаций по поводу того, подходит ли выбранный материал покрытия для данного угла наклона или нет;
- Определение длины стропил, необходимого их количества, минимального сечения стропил и веса стропильной системы;
- Определение количества рядов обрешетки, количества досок обрешетки, примерного веса обрешетки и необходимого количества пиломатериала.
Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.
Двухскатная конструкция: мансардная крыша и из каких частей она состоит.
Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.
Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.
Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:
Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.
Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками
Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.
Крепление анкерными болтами
Стропильные ноги — это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.
Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены
ВНИМАНИЕ!
При установке конструкции, следите за качеством материала и обязательно обработайте древесину инсектицидными и защитными растворами. Помните, что небольшое количество личинок жуков, поедающих дерево, способны разрушить конструкцию в течение нескольких лет.
Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.
При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.
Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень. Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра
От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.
Под брусом стоит осуществить двойную изоляцию от влаги.
Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.
Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.
Мауэрлат
План двускатной конструкции
Выбор кровельного материала
В наше время, производители предлагают довольно большое разнообразие материалов для перекрытия двускатной крыши вашего одноэтажного дома. Такие материалы довольно разные они отличаются между собой формой, весом, цветом, размером и многим другим. Но как определить какой материал подойдет лучше для домов с двускатной крышей? Материалы, производимые в наше время, имеют как достоинства, так и недостатки. У каждого из них своя ценовая категория. Именно поэтому мы вкратце рассмотрим каждый из них по отдельности. После чего вам будет легче определиться с выбором типа конструкции.
Металлочерепица
Этот кровельный материал пользуется большой популярностью, пока что ему не может составить конкуренцию ни один другой материал для перекрытия крыши. Ценится такой материал из-за своих многочисленных достоинств, а именно:
- Износостойкость.
- Стойкость при воздействии разных механических нагрузок.
- Влагостойкость.
- Стойкость при воздействии ультрафиолетовых лучей.
- Легкий и удобный в монтаже.
При перекрытии частного дома металлочерепицей, давление, оказанное на фундамент и стены дома, будет минимальным. Цена металлочерепицы сравнительно невысокая, однако перед ее покупкой вам стоит учесть, что этот материал сопровождается высоким уровнем шума, особенно в дождевую погоду. Для того чтобы устранить этот шум, нужно потратится на шумоизоляцию.
Профнастил
Профнастил – это качественный надежный материал, который довольно быстро монтируется и имеет прекрасные эксплуатационные характеристики.
Достоинства:
- экологичность;
- прочность;
- легкость;
- простота в монтаже;
- стойкость при перепадах температуры;
- разнообразие цветовой гаммы.
Недостатки:
- для того чтобы на внутренней стороне материала не образовался конденсат необходимо предварительно установить гидроизоляцию;
- достаточно высокий уровень шума во время дождливых дней;
- подвергается коррозии;
- срезанные болгаркой края необходимо закрасить, в противном случае материал начнет гнить.
Гибкая черепица
Этот вариант покрытия крыши может похвастаться своим привлекательным внешним видом. Гибкая черепица – это бесшовное покрытие, в состав которого входит стекловолокно, пропитанное битумной мастикой. Материал обладает такими достоинствами:
- теплоизоляция;
- звукоизоляция;
- прочность;
- а также обеспечивает хорошую герметизацию.
Гибкая черепица отлично подойдет для тех хозяев, которые хотят выделить свой дом необычным и оригинальным решением выбора кровельного материала.
В наше время существует достаточно много кровельных материалов, они отличаются качеством, ценовой категорией, способом монтажа и так далее. Однако все они отлично подходят для перекрытия двускатной крыши. Разнообразие кровельных материалов вы можете увидеть на фото:
Нагрузка на стропила по схеме
Различают три типа нагрузки:
- Постоянная. Это значение, которое не будет изменяться на протяжении всего срока эксплуатации кровли. К этой категории относят массу кровельного материала, утеплителя, гидро- и пароизоляции, обрешетки, доборных деталей кровли, а также внутренней отделки мансарды. То есть, суммированное значение массы элементов и будет ожидаемой нагрузкой. Ее средняя величина составляет 40-45 кг/м2, но не более 50 кг/м2. Желательно предусмотреть запас прочности, равный 10 % от общей массы.
- Переменная. Имеется в виду интенсивность выпадения осадков, нагрузка от снега и ветра, которые могут существенно варьироваться в зависимости от времени года или погодных условий.
- Особая. К данной группе относят экстремальные природные явления – землетрясения, торнадо, сильные ветры. В этих случаях запас прочности делают существенно больше обычного.

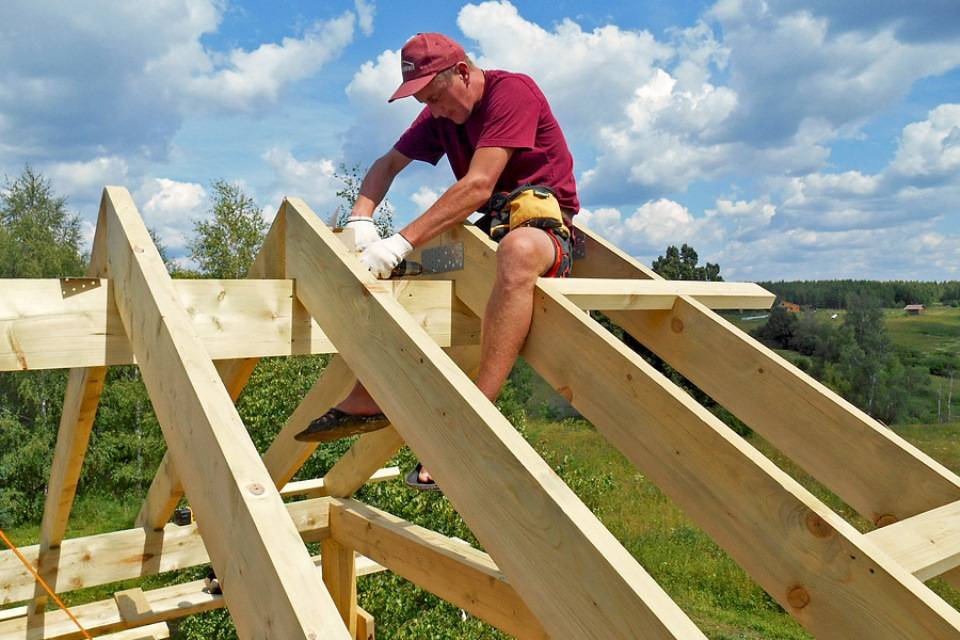

Монтаж стропильной системы
Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.
Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.
Далее на перекрытие укладываются лежни — дополнительные элементы жёсткости, которые будут играть роль опор для стоек крыши. Поле этого переходят к сборке стропильной системы и её установке.
Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат. Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов. Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.
Важно: В первую очередь устанавливаем боковые конструкции с каждой стороны дома
Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.
Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.
Крепление верхних концов стропильных ног можно выполнять способами, указанными на рисунке.

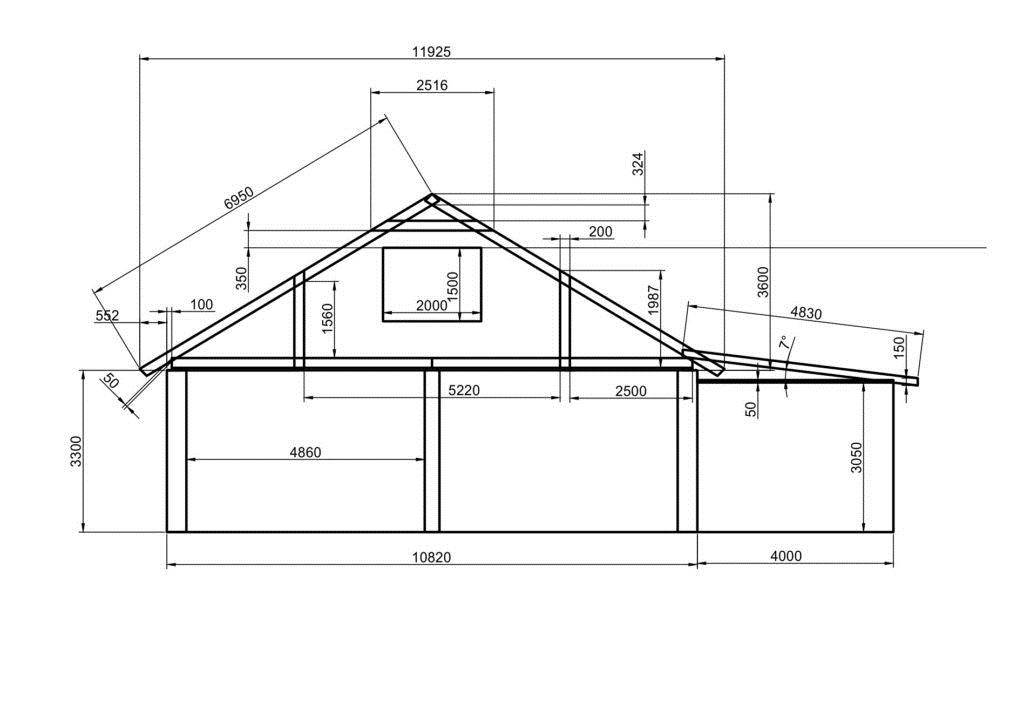

План кровли: правило оформления чертежа
Для того чтобы правильно начертить план, следует обязательно ознакомиться с нормами по созданию схем зданий. Независимо от типа или скатная) необходимо просчитать количество водостоков. Их обязательно указывают в плане. Чертеж разделяют на несколько равных прямоугольников, в каждом из которых расчерчиваются водостоки, коммуникации, вентиляционные люки и окна.
По созданному плану рассчитывают количество материалов для строительства крыши. При этом необходимо иметь в виду определенный размер запаса. Это поможет избежать проблем с нехваткой строительных материалов в момент возведения крыши. Если взять строго то количество ресурсов, которое получилось в результате расчетов, то в 90% случаев его попросту не хватит. Это связано с тем, что иногда кровельный материал может браковаться или в момент строительства становится понятно, что нахлесты должны быть больше.
О том, как чертить план кровли, написано немало. Есть примеры и в специализированной литературе. Только изучив ее, можно создать действительно качественный чертеж, по которому будет возведена отличная крыша. В большинстве же случаев гораздо проще обратиться в строительные конторы, которые предлагают подобный тип услуг. Профессионалы смогут учесть все пожелания заказчика и разработать такой план, который сможет удовлетворить все его запросы.
С самого начала строительства крыша над головой является одной из самых важных составляющих. На сегодняшний день современные материалы предлагают множество продуктов, качество которых находится на высоком уровне. Все больше застройщиков стали выбирать плоские крыши. Это оправдано тем, что на их создание уходит меньше материалов, следовательно, финансов тоже. Для качественной работы необходимо обладать довольно обширными знаниями своего дела, поэтому план кровли плоской крыши и ее чертеж, разбираемый в этой статье, наверняка будет для вас полезен.
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).
Способ крепления стропильной системы деревчнного дома
Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.
Как определить угол наклона стропил
Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.
Требования к строительным материалам
Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.
Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.
Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.
Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.
Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.
КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.
Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.
Это интересно: Различия между балконом и лоджией — разъясняем по пунктам
Подготовка и расчёты
Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши
Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.
В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.
Как построить: монтаж
Любое строительство предусматривает план кровли двухскатной крыши, чертеж, если выбрана симметричная конструкция, выглядит так:
Простой чертеж двускатной кровли
Чертеж двускатной крыши с домом
Чтобы правильно сделать двухскатную крышу, необходимо соблюдать последовательность технологического процесса:
- установить мауэрлат;
- смонтировать стропила;
- установить подкосы, стойки, схватки;
- смонтировать обрешетку, гидроизоляцию;
- утеплить кровлю;
- застелить кровлю специальным покрытием.
Мауэрлат – это основа, на которой держится кровля, фундамент системы, он делает кровлю единой конструкцией. Изготовлен из деревянного бруса. Служит для следующих целей:
- держит конструкцию на стенах;
- является компенсацией распирающих стропил.
К стене мауэрлат обычно прикрепляют:
- на скобы. На стене закрепляют бруски из дерева, с ними и соединяют мауэрлат;
- проволоку. Ее закладывают в кладку стены, а потом оборачивают ею брус;
- шпильки. Этот способ похож на закрепление на скобы, только шпильки – длиннее, значит, мауэрлат закреплен надежнее.
Между стеной и мауэрлатом обязательно кладут утеплитель. Если этого не сделать, то брус быстро начнет гнить и разрушаться из-за разницы температур снаружи и внутри здания. В качестве утеплителя выступают рубероид и гидроизол – недорогие, но качественные материалы, простые в эксплуатации.
Конструкционно стропильная система двухскатной крыши в самостоятельном исполнении может быть:
Наклонная подходит для устройства двухскатной крыши любого размера. В «составе»: стойка и лежень – «дублирует» мауэрлат и принимает на себя некоторую нагрузку. Доски прислоняются друг к другу, держит их стойка. Смонтировать такое крепление стропил не составит труда
Важно качественно провести монтаж стойки
Висячая стропильная система используется, если ширина кровли составляет около 5-6 метров. Доски крепятся на стену, которая выполняет роль несущей. Важная деталь – затяжка – это балка из дерева или металла. Она соединяет доски между собой, не давая им упасть.
По времени установка стропил занимает около 60 процентов от продолжительности всего процесса. Когда сделаны стропила, можно подумать о том, чем застилать поверхность снаружи. Для таких целей применяют:
Шифер – самый дешевый, металлочерепица – дорогой, но прочный и красивый материал. Если средства позволяют, то предпочтительнее остановить выбор именно на нем. Шифер и профнастил приходят в негодность из-за сильного ветра, обильных осадков, града. Металлочерепица выдержит практически все капризы природы.
Завершают процесс строительства двухскатной крыши своими руками укладкой кровельного материала. Начинают от краев к центру конструкции, части должны заступать друг на дружку, так создаётся дополнительный барьер для влаги, пыли, грязи, ветра. Способ крепления зависит от вида основы – наплавление, фиксация гвоздями или специальным клеем.
Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли
Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…
Стропильная система двухскатной крыши ‒ Мауэрлат
Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:
Схема крепления мауэрлата к стене
- Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
- При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
- Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.
Стропильная система двухскатной крыши ‒ Стропила
После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:
- 3 м – 40 на 150 мм;
- 4 м – 50 на 150 мм;
- 5 м – 50 на 175 мм;
- 6 м – 50 на 200 мм.
Таблица средних значений стропильных ног
Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.
Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:
- С зарубкой;
- без нее.
Крепление стропильных ног к мауэрлату с зарубкой и без
В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.
Схема крепления стропил при помощи проволоки и на скобы
Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:
- На скобы (для деревянных построек);
- При помощи скрутки из проволоки (для каменных стен дома).
Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.
Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы
Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
Проектирование конструкции
Разработка конструкторской документации позволяет произвести расчет потребности материалов. На начальном этапе требуется задать угол установки стропил с учетом типа кровельного материала. Необходимо избегать сращивания балок, поскольку линия стыка снижает прочность каркаса. При определении потребности предусматривают запас материалов в пределах 10% (например, на случай брака при нарезке заготовок).
Проектирование двухскатной крыши.
Выполнение расчетов
Для проведения расчетов можно использовать онлайн-калькулятор, позволяющий:
- определить площадь крыши и массу каркаса (с учетом размеров бруса);
- высчитать угол установки скатов с учетом характеристик кровельного материала;
- найти длину направляющих и минимальное сечение бруса, который выдержит расчетные нагрузки;
- высчитать число вспомогательных элементов для выполнения обрешетки или заделки фронтонов.
Собственнику дома необходимо определить габариты помещения и толщину стен, от которой зависит сечение бруса несущей рамы. Если планируется установка слоя гидроизоляции или теплозащиты, то следует включить в расчеты материал на обустройство дополнительной обрешетки.
